HSM Primo 4001 User manual

Primo 4001
Prim
o
4
0
0
1
BETRIEBSANLEITUNG
AKTENVERNICHTER
OPERATING INSTRUCTIONS
PAPER SHREDDER
NOTICE D‘UTILISATION
DESTRUCTEUR DE DOCUMENTS
MANUALE OPERATIVO
DISTRUGGIDOCUMENTI
INSTRUCCIONES DE SERVICIO
DESTRUCTORA DE DOCUMENTOS
INSTRUÇÕES DE OPERAÇÃO
DESTRUIDORA DE DOCUMENTOS
GEBRUIKSAANWIJZING
PAPIERVERNIETIGER
BRUGSVEJLEDNING
MAKULERINGSMASKINE
BRUKSANVISNING
DOKUMENTFÖRSTÖRARE
KÄYTTÖOHJE
PAPERINSILPPURI
BRUKSANVISNING
MAKULERINGSMASKIN
!
1.575.998.100 B – 09/2011
4001

Primo 4001
P
r
i
mo
4
0
0
1
2 Primo 4001 09/2011
deutsch: Aktenvernichter Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
english: Paper shredder Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
français: Destructeur de documents Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
italiano: Distruggidocumenti Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
español: Destructora de documentos Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
português: Destruidora de documentos Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
nederlands: Papiervernietiger Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
dansk: Makuleringsmaskine Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
svenska: Dokumentförstörare Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
suomi: Paperinsilppuri Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
norsk: Makuleringsmaskin Primo 4001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

deutsch
d
eu
t
sc
h
09/2011 Primo 4001 3
Schnittbreite (mm) 3,9 5,8 1,9x15 3,9x50
Kreditkarten, CDs, USB-Sticks ●● ● ●
Disketten ●● ●
DAT-Kassetten ●
1 Bestimmungsgemäße Ver-
wendung, Gewährleistung
Sehen Sie auf dem Typenschild an der Ge-
räterückseite nach, für welche Schnittbreite
und Netzspannung Ihr Aktenvernichter aus-
gelegt ist und beachten Sie die zutreffenden
Punkte der Betriebsanleitung.
Der Aktenvernichter ist zum Vernichten von
Papier bestimmt. Je nach Schnittart können
außerdem geringe Mengen folgender Mate-
rialien vernichtet werden:
Das robuste Schneidwerk ist unempfindlich
gegen Heft- und Büroklammern. Lediglich
bei Maschinen der Sicherheitsstufe HS Le-
vel 6 (1 x 5 mm) darf das Papier keine Heft-
oder Büroklammern enthalten.
2 Sicherheitshinweise
Klassifizierung
Sicherheitshinweis Erläuterung
WARNUNG Die Missachtung
der Warnung kann
Schäden für Leib
und Leben zur Folge
haben.
Achtung Die Missachtung
des Hinweises kann
Sachschäden verur-
sachen.
Lesen Sie vor Inbetriebnahme der
Maschine die Betriebsanleitung,
bewahren Sie sie für späteren
Gebrauch auf und geben Sie die Anleitung
an spätere Nutzer weiter. Beachten Sie alle
auf dem Aktenvernichter angebrachten
Sicherheitshinweise.
WARNUNG
Gefahren für Kinder und andere
Personen!
Die Maschine darf nicht durch
Personen (einschließlich Kindern
unter 14 Jahren) mit eingeschränk-
ten physischen, sensorischen oder
geistigen Fähigkeiten oder man-
gels Erfahrung und/oder mangels Wissen
benutzt werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen
ist. Kinder sollen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Ge-
rät spielen. Lassen Sie den Aktenvernichter
nicht unbeaufsichtigt eingeschaltet.
Die Gewährleistungszeit für den Aktenver-
nichter beträgt 2 Jahre. Es gilt eine von der
Gewährleistung unabhängige Garantie für
HSM Vollstahl-Schneidwellen der Aktenver-
nichter während der gesamten Gerätele-
bensdauer (HSM Lifetime Warranty). Aus-
genommen hiervon sind die Aktenvernichter
mit Sicherheitsstufe 5 und HS Level 6. Ver-
schleiß, Schäden durch unsachgemäßen
Gebrauch sowie Eingriffe von dritter Seite
fallen weder unter die Gewährleistung noch
unter die Garantie.

deutsch
d
eu
t
sc
h
4 Primo 4001 09/2011
Verletzungsgefahr durch Splitter!
Splitterschutz ist bei den Partikelschnitt-
maschinen nur gewährleistet, wenn das
Sicherheitselement die Papierzufuhr ab-
deckt. Führen Sie harte Kreditkarten, CDs,
Disketten oder DAT-Kassetten nur durch die
Einwurfschlitze zu.
Prüfen Sie Gerät und Kabel re-
gelmäßig auf Schäden. Schalten
Sie den Aktenvernichter bei Be-
schädigung oder nicht ordnungs-
gemäßer Funktion sowie vor
Platzwechsel oder Reinigung aus
und ziehen Sie den Netzstecker.
– Halten Sie das Gerät, den Netzstecker
und das Netzkabel von offenem Feuer
und heißen Flächen fern. Die Lüftungs-
schlitze müssen frei sein und ein Abstand
zur Wand oder zu Möbeln von min. 5 cm
eingehalten werden.
Servicearbeiten dürfen nur vom
HSM–Kundendienst und
Service –
Technikern unserer Vertragspart-
ner durchgeführt werden.
Kundendienstadressen siehe
Seite 92.
Achtung Gefahr durch Fehlgebrauch
Benutzen Sie die Maschine ausschließlich
gemäß den Vorgaben des Kapitels „Bestim-
mungsgemäße Verwendung“.
WARNUNG
Gefährliche Netzspannung!
Fehlerhafter Umgang mit der Ma-
schine kann zu elektrischem
Stromschlag führen.
– Überprüfen Sie vor dem Einstecken des
Netzsteckers, dass Spannung und Fre-
quenz Ihres Stromnetzes mit den Anga-
ben auf dem Typenschild übereinstim-
men.
– Achten Sie darauf, dass der Netzstecker
leicht erreichbar ist.
– Vermeiden Sie, dass Wasser in den Ak-
tenvernichter gelangt. Tauchen Sie weder
Netzkabel noch Netzstecker in Wasser.
– Fassen Sie den Netzstecker niemals mit
feuchten Händen an.
– Ziehen Sie den Netzstecker nie an der
Zuleitung aus der Steckdose, sondern
fassen Sie immer den Netzstecker an.
– Verwenden Sie das Gerät nur in trocke-
nen Innenräumen. Betreiben Sie es nie in
Feuchträumen oder im Regen.
WARNUNG
Verletzungsgefahr!
Fassen Sie niemals in den Schlitz
der Papierzufuhr.
Verletzungsgefahr durch
Einziehen!
Bringen Sie lange Haare, lose
Kleidung, Krawatten, Schals,
Hals– und Armkettchen usw. nicht
in den Bereich der Zuführöffnung.
Vernichten Sie kein Material, das
zu Schlingenbildung neigt, z.B.
Bänder, Verschnürungen, Weich-
plastikfolien.

deutsch
d
eu
t
sc
h
09/2011 Primo 4001 5

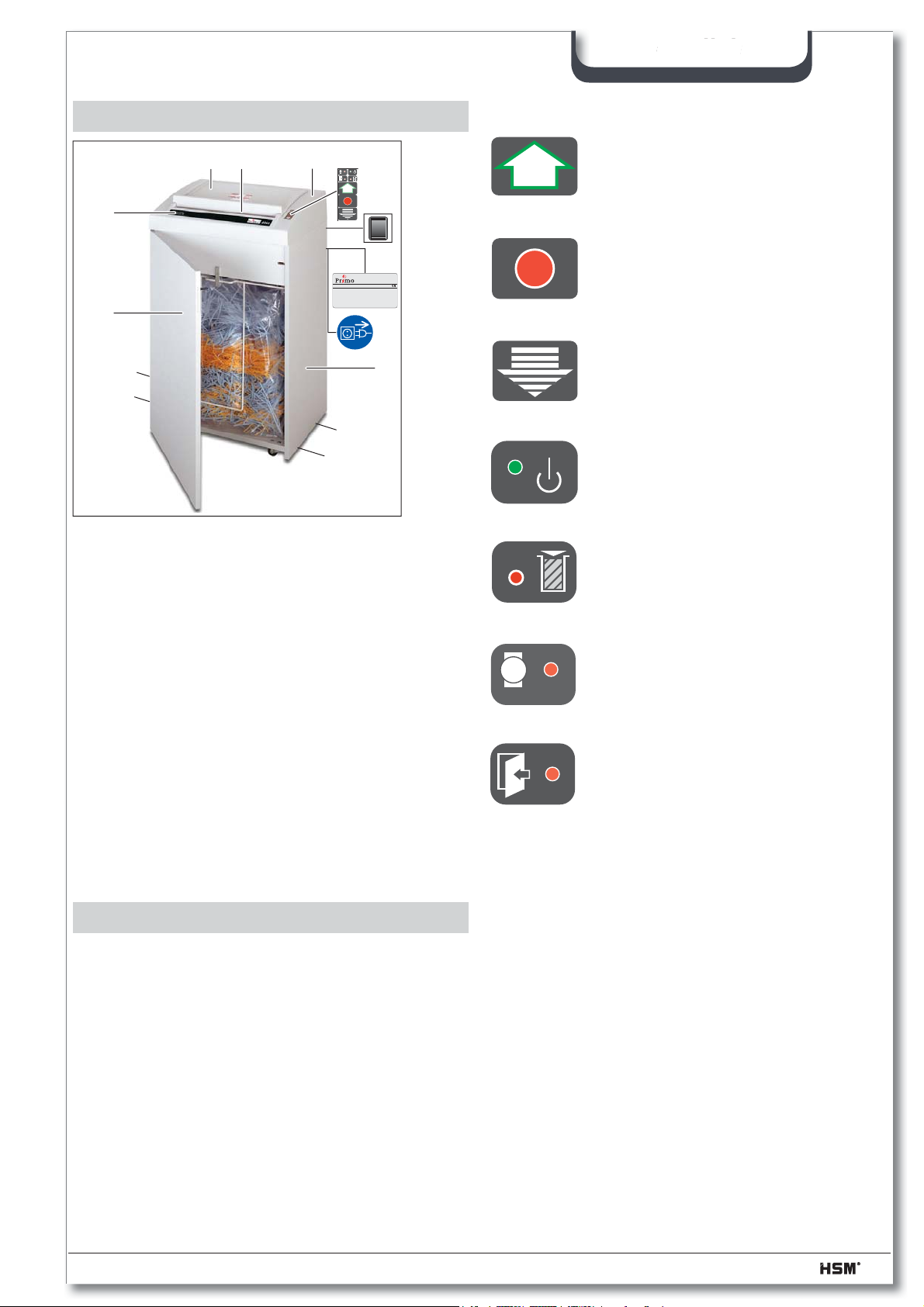

Anzeige- und Bedienelemente an der
Folientastatur
Reversiertaste
Schneidwerk läuft rückwärts.
Stopp-Taste
Schneidwerk bleibt stehen.
Aktenvernichter in Bereitschaft
Einschalttaste
Aktenvernichter schaltet ein.
Schneidwerk läuft in Einzugs-
richtung.
Tür geöffnet
rote Leuchtdiode
Papierstau bzw. Elektromotor
überlastet
rote Leuchtdiode
Schnittgutsack voll
rote Leuchtdiode
Betriebsbereit
grüne Leuchtdiode
3 Übersicht
4 Lieferumfang
• Aktenvernichter anschlussfertig in Karton
verpackt
• Karton auf Europalette mit Verpackungs-
band umreift
• 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl
• Betriebsanleitung
Zubehör
• 5 Schnittgutsäcke
Best.-Nr. 1.442.995.100
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403
Kundendienstadressen siehe Seite 92.
11
10
12
2 4 5
6
9
1
HSM GmbH+Co.KG
Bahnhofstrasse 115
88682 Salem/Germany
Schnittbreite Baujahr
Spannung
Leistung
NennstromMasch.-Nr.
Modell
Made in Germany
Seriennummer
7
8
0
I
3
1 Sicherheitshinweis
2 Revisionsklappe
3 Papierzufuhr
Sicherheitselement / Splitterschutz
4 Gehäuseoberteil
5 Folientastatur
6 Netzschalter
7 Typenschild
8 Warnaufkleber
9 Unterschrank
10 Bockrollen
11 Lenkrollen
12 Tür

deutsch
d
eu
t
sc
h
6 Primo 4001 09/2011

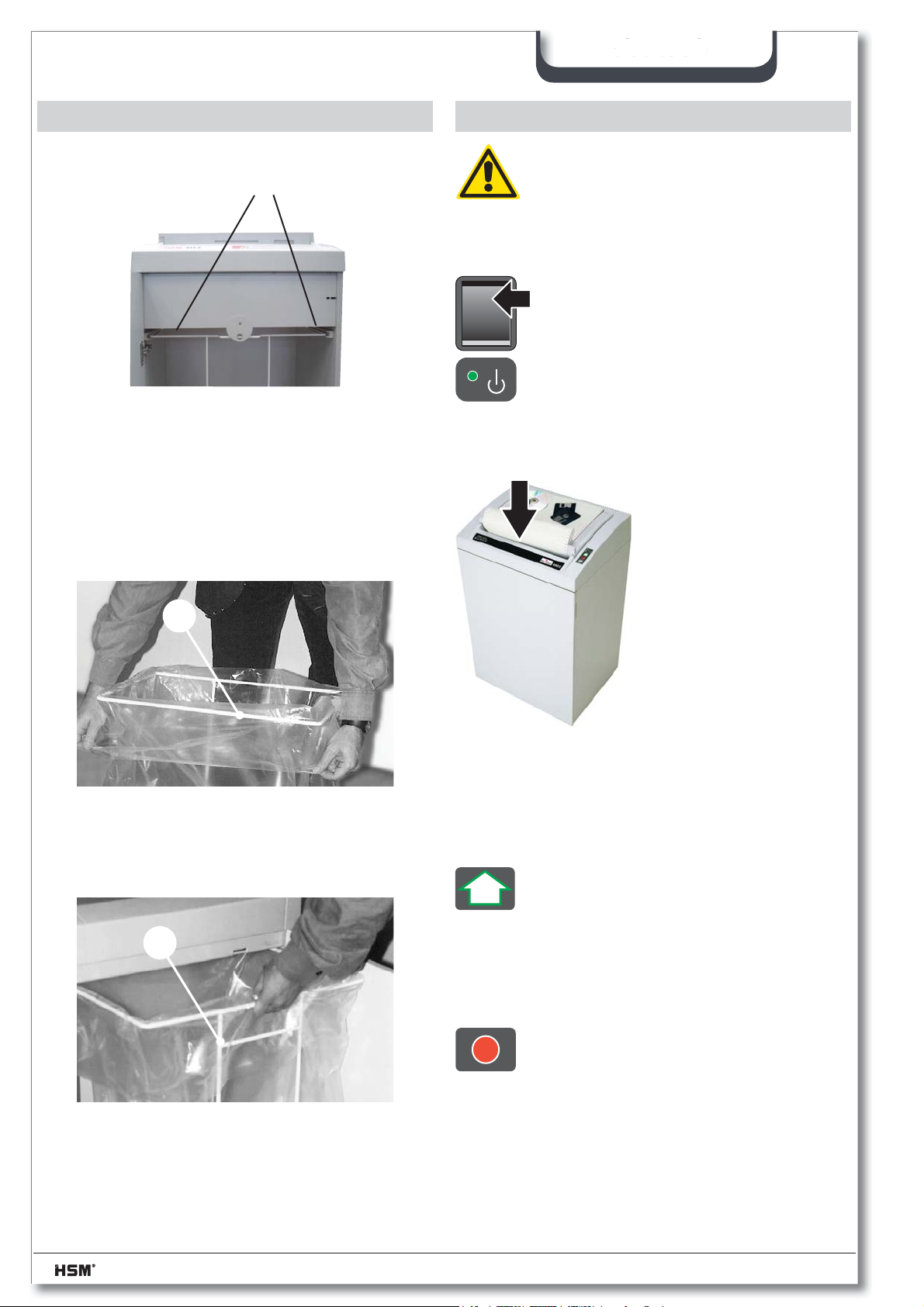

Aktenvernichter einschalten
• Schalten Sie den Netzschalter an
der Rückseite des Aktenvernich-
ters auf „I“.
Anzeige am Bedienfeld leuchtet.
Aktenvernichter ist betriebsbereit.
Papier vernichten
• Führen Sie das zu
vernichtende Papier
zu. Maximale Blattan-
zahl siehe „Technische
Daten“.
Die Lichtschranke
startet das Schneid-
werk automatisch.
Ca. 3 s nachdem die
Papierzufuhr wieder
frei ist, schaltet der
Aktenvernichter automatisch ab und geht in
Betriebsbereitschaft.
0
I
Der Aktenvernichter kann auch
durch Drücken der grünen Pfeil-
taste gestartet werden:
• Taste kurz drücken:
Schneidwerk wird gestartet.
Automatischer Stopp ca. 3 s
nach dem letzten Papiereinzug
oder manuell durch Drücken der
Stopp-Taste.
• Taste länger als 2 s drücken:
Dauerbetrieb ohne Lichtschran-
kenfunktion.
Das Schneidwerk läuft so lange,
bis es durch Drücken der Stopp-
Taste ausgeschaltet wird.
5 Inbetriebnahme
• Öffnen Sie die Tür des Aktenvernichters.
• Entnehmen Sie den Rahmen (A) und
einen Schnittgutsack.
• Setzen Sie den Schnittgutsack in den
Rahmen ein und schlagen Sie den obe-
ren Rand ca. 20 cm um.
A
• Schieben Sie den Rahmen (Bügel B zur
Schrankvorderseite zeigend) wieder in
die Führungsschienen ein.
B
• Schließen Sie die Tür des Aktenvernichters.
• Stecken Sie den Netzstecker in eine ord-
nungsgemäß installierte Steckdose.
• Schrauben Sie vor Inbetriebnahme die Flü-
gelschrauben der Transportsicherung
heraus.
6 Bedienung
WARNUNG
Stellen Sie vor dem Einschalten der
Maschine sicher, dass alle Sicher-
heitshinweise beachtet wurden.

deutsch
d
eu
t
sc
h
09/2011 Primo 4001 7

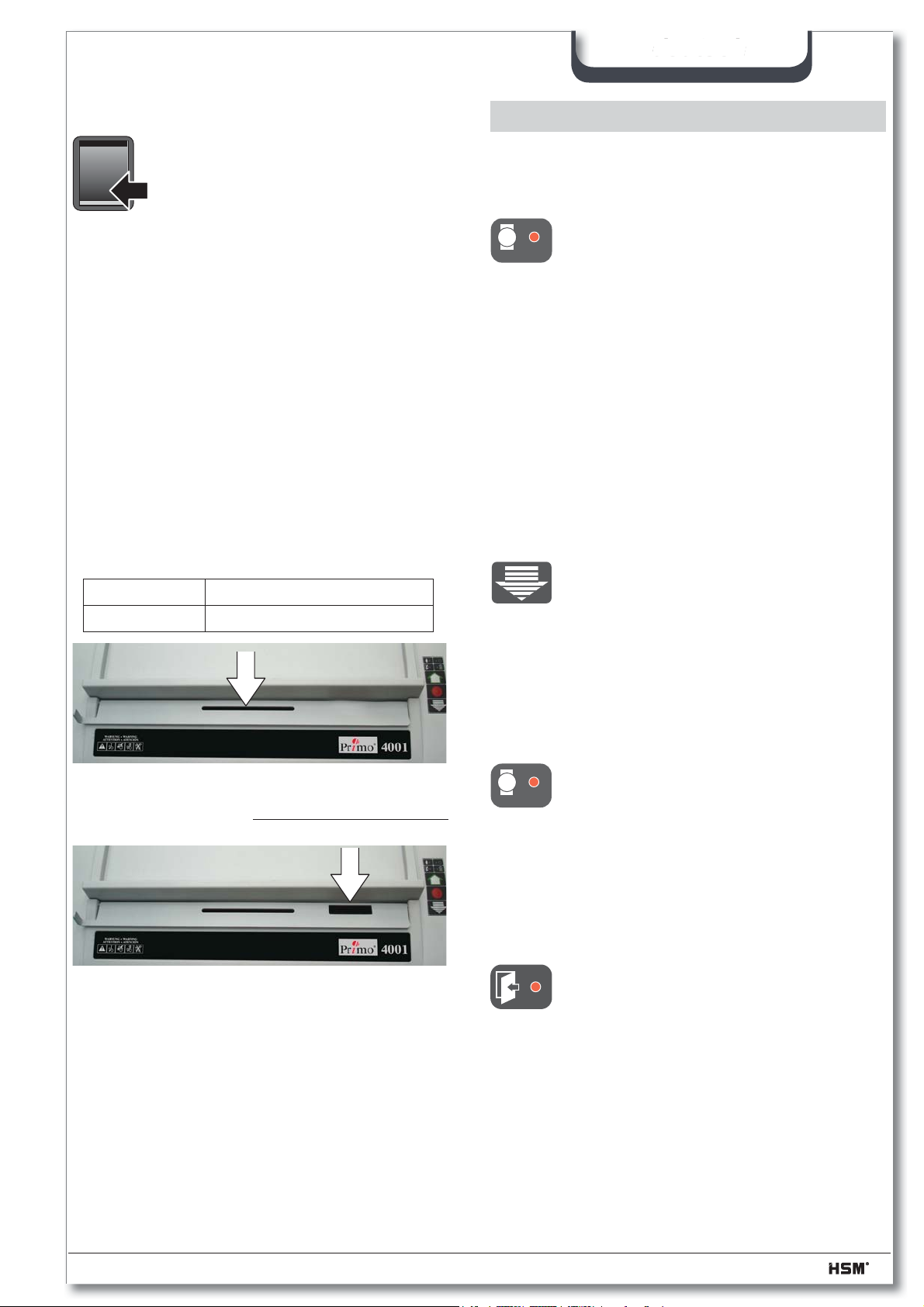

nur bei Schnittart
3,9x50 mm
DAT-Kassetten
Bei Streifenschnittmaschinen geben Sie die
CDs, Kreditkarten oder Disketten direkt in
den Schlitz der Papierzuführung.
Kreditkarten, CDs, Disketten oder
DAT-Kassetten vernichten:
Maschinen mit Partikelschnitt:
Klappen Sie das Sicherheitselement (nur
bei Schnittarten 3,9x50 mm und 1,9x15 mm
enthalten) nach unten, schalten Sie die Ma-
schine auf Dauerbetrieb und führen Sie das
Material durch den Einwurfschlitz zu.
nur bei Schnittart
3,9x50 mm 3,9x50 mm • 1,9x15 mm
Disketten Kreditkarten + CDs
Aktenvernichter ausschalten
• Schalten Sie den Netzschalter an
der Rückseite
des Aktenvernich-
ters auf „0“.
0
I
Papierstau
Sie haben zuviel Papier auf einmal zugeführt.
Aktenvernichter blockiert.
Rote LED auf Folientastatur
blinkt.
Motor schaltet automatisch um
und läuft einige Sekunden rück-
wärts.
Achtung Betätigen Sie die Einschalttaste
und die Reversiertaste nicht wechselweise,
um die Blockierung zu beseitigen. Dies führt
zu Schäden am Aktenvernichter.
• Ziehen Sie das Papier aus der
Papierzuführungs-Öffnung her-
aus.
Wenn nicht das gesamte Material
ausgestoßen wurde:
• Drücken Sie die Reversiertaste.
Schneidwerk läuft rückwärts.
• Entnehmen Sie das Papier.
• Halbieren Sie den Papierstapel.
• Führen Sie das Papier nachein-
ander zu.
Elektromotor überhitzt
Anzeige am Bedienfeld leuchtet
rot.
Aktenvernichter schaltet ab.
• Lassen Sie den Aktenvernichter
ca. 15 - 20 min. abkühlen.
Fronttür offen
Rote LED auf Folientastatur
leuchtet.
Aktenvernichter schaltet ab.
• Schließen Sie die Tür.
Hinweis Wird die Tür geöffnet, während
das Schneidwerk läuft, muss nach dem
Schließen der Tür der Aktenvernichter mit-
tels der grünen Einschalttaste neu gestartet
werden.
7 Störungsbeseitigung
USB-Sticks vernichten (nur bei Maschi-
nen mit Schnittgröße 5,8, 3,9, 3,9 x 50,
1,9 x 15 mm)
Geben Sie die USB-Sticks in die Mitte der
Papierzufuhr.

deutsch
d
eu
t
sc
h
8 Primo 4001 09/2011
Schnittgutsack voll
 Rote LED auf Folientastatur
leuchtet.
 Aktenvernichter schaltet ab.
Achtung Entleeren Sie den vollen Schnitt-
gutbehälter umgehend, da bei mehrmali-
gem Nachdrücken Funktionsstörungen am
Schneidwerk auftreten können.
Hinweis Das Reversieren des Schneid-
werks ist auch bei vollem Schnittgutbehälter
möglich.
• Wechseln Sie den Schnittgut-
sack.
Bei anderen Störungen prüfen Sie bitte vor
der Benachrichtigung unseres Kunden-
dienstes
– ob der Motor überlastet wurde.
Lassen Sie den Aktenvernichter vor er-
neuter Inbetriebnahme ca. 15 – 20 min.
abkühlen.
– ob die Lichtschranke durch Papierstaub
verschmutzt ist.
Reinigen Sie die Lichtschranke in der
Papierzufuhr mit einem trockenen Pinsel
oder Tuch.
WARNUNG
Gefährliche Netzspannung!
Schalten Sie den Aktenvernichter
aus und ziehen Sie den Netzstecker.
Die Reinigung darf nur mit einem weichen
Tuch und einer milden Seifenwasserlösung
erfolgen. Dabei darf kein Wasser in das
Gerät eindringen.
8 Reinigung und Wartung
Überprüfen Sie die Funktion des Türschal-
ters:
WARNUNG
Falls Sie Abweichungen von fol-
gendem Funktionsablauf feststel-
len, schalten Sie den Aktenvernich-
ter aus, ziehen Sie den Netzstecker und
informieren Sie den Kundendienst.
• Stecken Sie den Netzstecker und schal-
ten Sie den Aktenvernichter ein.
• Führen Sie ein Blatt Papier zu und öffnen
Sie die Fronttür, während das Blatt einge-
zogen wird.
Das Schneidwerk muss sofort abschalten
und die Anzeige "Tür offen" leuchten.
• Schließen Sie die Tür.
Das Schneidwerk darf noch nicht wieder
anlaufen.
• Ziehen Sie das Papier aus der Zuführöff-
nung. Die Lichtschranke muss frei sein.
• Schalten Sie die Maschine aus und er-
neut ein.
Bei Papierzufuhr startet das Schneid-
werk.

deutsch
d
eu
t
sc
h
09/2011 Primo 4001 9
Ölen Sie das Schneid-
werk bei nachlassen-
der Schnittleistung,
Geräuschentwicklung
oder nach jedem Leeren
des Schnittgutbehälters:
• Spritzen Sie Schneidblock–Spe-
zialöl durch die Papierzufuhr auf
ganzer Breite auf die Schneid-
wellen.
• Lassen Sie das Schneidwerk
ohne Papierzufuhr vorwärts -
rückwärts laufen.
 Papierstaub und Partikel werden
gelöst.
9 Entsorgung / Recycling
Elektrische und elektronische
Altgeräte enthalten vielfach noch
wertvolle Materialien, teils aber
auch schädliche Stoffe, die für die
Funktion und Sicherheit notwendig
waren. Bei falscher Entsorgung
oder Handhabung können diese für die
menschliche Gesundheit und die Umwelt
gefährlich sein. Geben Sie Altgeräte nie in
den Restmüll. Beachten Sie die aktuell
geltenden Vorschriften und nutzen Sie Sam-
melstellen zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte.
Führen Sie auch alle Verpackungsmateriali-
en einer umweltgerechten Entsorgung zu.

deutsch
d
eu
t
sc
h
10 Primo 4001 09/2011
Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,78x11 1 x 5
Sicherheitsstufe DIN 32757 – 1 2 2 3 4 5 Level 6*
Schnittleistung ** (Blatt), DIN A4 70 g/m2
80 g/m2
65 - 67
51 - 53
48 - 50
38 - 40
38 - 40
33 - 35
26 - 28
20 - 22
17 - 19
12 - 14
11 - 12
10
Schnittgeschwindigkeit 100 mm/s 110 mm/s
Gewicht 74 kg 82 kg
Geräuschemission (Leerlauf / Last) 60 dB(A) / 68 dB(A) 60 dB(A) / 75 dB(A)
Arbeitsbreite 400 mm
Anschluss 230 V, 50 Hz
100 V, 50/60 Hz – 115 V, 60 Hz
Leistung bei max. Blattzahl 2100 W
Maße B x T x H (mm) 595 x 470 x 990
Volumen des Schnittgutbehälters 146 l
* HSM-Spezifikation
10 Technische Daten
EG-Konformitätserklärung
Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklärt hiermit, dass die nachstehend be-
zeichnete Maschine
Aktenvernichter Primo 4001
aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher-
heits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:
Niederspannungsrichtlinie 2006 / 95 / EG
EMV-Richtlinie 2004 / 108 / EG
Angewandte Normen und technische Spezifikationen:
• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004
• EN 61000-3-2:2006 • EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007
• EN 13849-1:2008 • EN 61000-4-11:2004
• EN 62233:2008 • EN 50366:2003 + A1:2006
• EN 60950-1:2006 + A11:2009 + A1:2010
Frickingen, 01.03.2011
Rolf Gasteier - Technischer Leiter
** Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten
werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.
Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und
zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann
die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.
