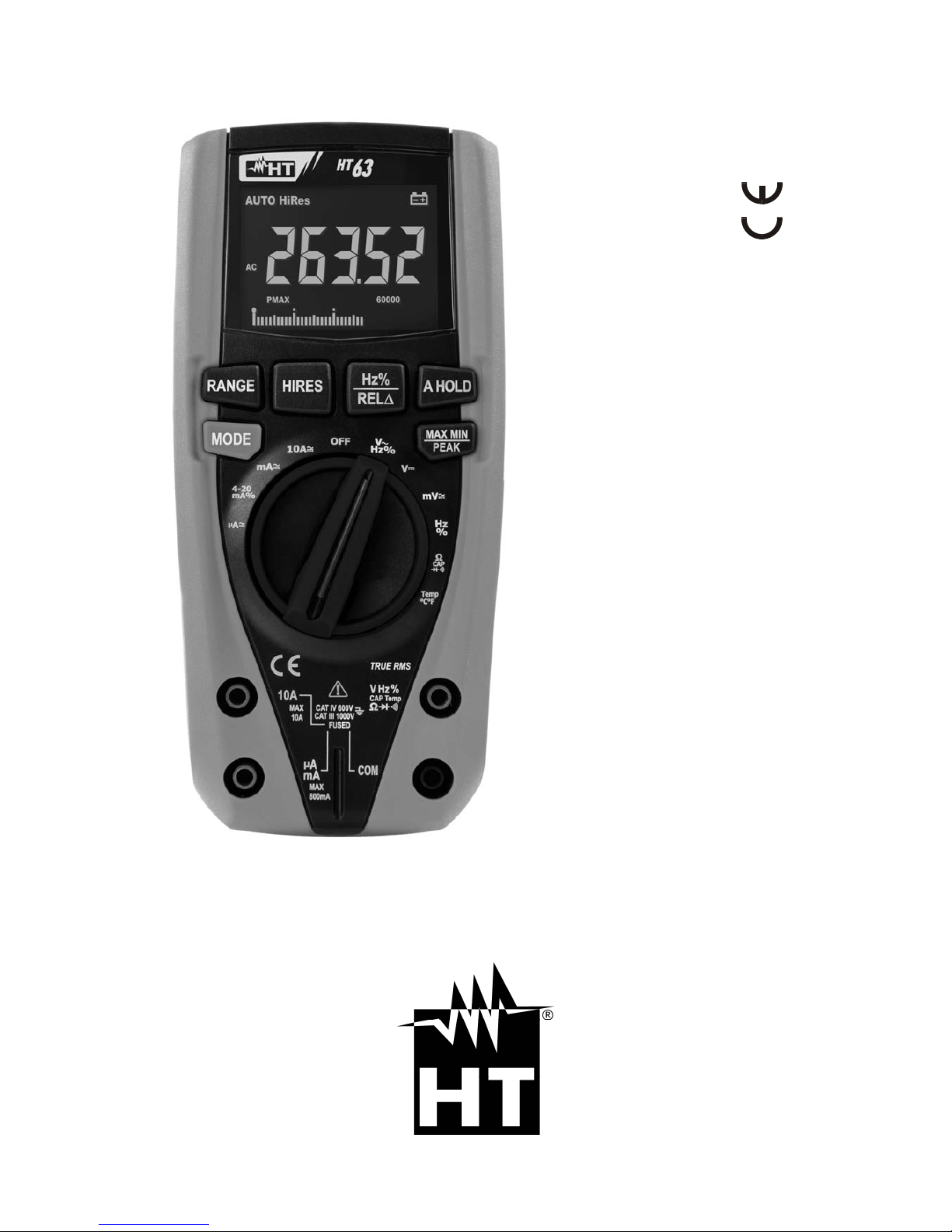

HT 63 User manual

Copyright HT ITALIA 2016 Release 1.02 - 25/01/2016
HT63
Manuale d'uso
User manual
Manual de instrucciones
Bedienungsanleitung
Manuel d’utilisation

Indice generale
General index
Índice general
Inhalt
Table des matiéres
ITALIANO ......................... IT - 1
ENGLISH .........................EN - 1
ESPAÑOL........................ES - 1
DEUTSCH.......................DE – 1
FRANÇAIS.......................FR - 1

Copyright HT ITALIA 2015 Versione IT 1.02 - 25/01/2016
ITALIANO
Manuale d’uso

HT63
IT - 1
Indice:
1.PRECAUZIONI E MISURE DI SICUREZZA.................................................................2
1.1.Istruzioni preliminari .......................................................................................................... 2
1.2.Durante l’utilizzo................................................................................................................ 3
1.3.Dopo l’utilizzo.................................................................................................................... 3
1.4.Definizione di Categoria di misura (Sovratensione).......................................................... 3
2.DESCRIZIONE GENERALE.........................................................................................4
2.1.Strumenti di misura a Valore medio ed a Vero valore efficace ......................................... 4
2.2.Definizione di Vero valore efficace e Fattore di cresta...................................................... 4
3.PREPARAZIONE ALL’UTILIZZO .................................................................................5
3.1.Controlli iniziali .................................................................................................................. 5
3.2.Alimentazione dello strumento.......................................................................................... 5
3.3.Taratura............................................................................................................................. 5
3.4.Conservazione .................................................................................................................. 5
4.ISTRUZIONI OPERATIVE............................................................................................6
4.1.Descrizione dello strumento.............................................................................................. 6
4.1.1.Descrizione dei comandi ............................................................................................................ 6
4.2.Descrizione dei tasti funzione............................................................................................ 7
4.2.1.Tasto A HOLD ............................................................................................................................ 7
4.2.2.Tasto RANGE............................................................................................................................. 7
4.2.3.Tasto MAX MIN/PEAK................................................................................................................ 7
4.2.4.Tasto Hz%/REL........................................................................................................................ 7
4.2.5.Tasto MODE............................................................................................................................... 8
4.2.6.Tasto HIRES............................................................................................................................... 8
4.2.7.Disabilitazione funzione Autospegnimento................................................................................. 8
4.3.Descrizione delle funzioni del selettore............................................................................. 9
4.3.1.Misura di Tensione DC............................................................................................................... 9
4.3.2.Misura di Tensione AC............................................................................................................. 10

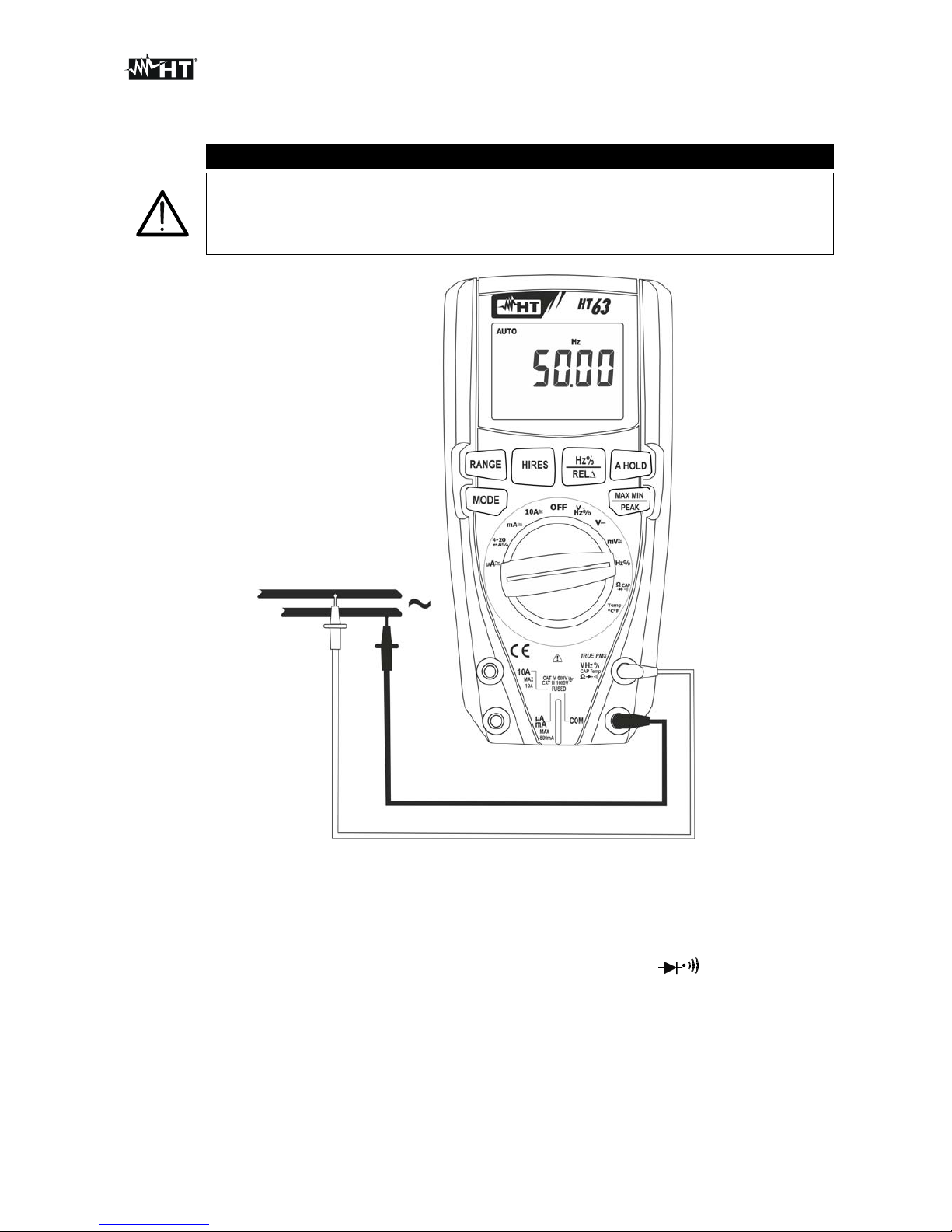

4.3.3.Misura di Frequenza e Duty Cycle ........................................................................................... 11
4.3.4.Misura di Resistenza e Test Continuità.................................................................................... 12
4.3.5.Prova Diodi............................................................................................................................... 13

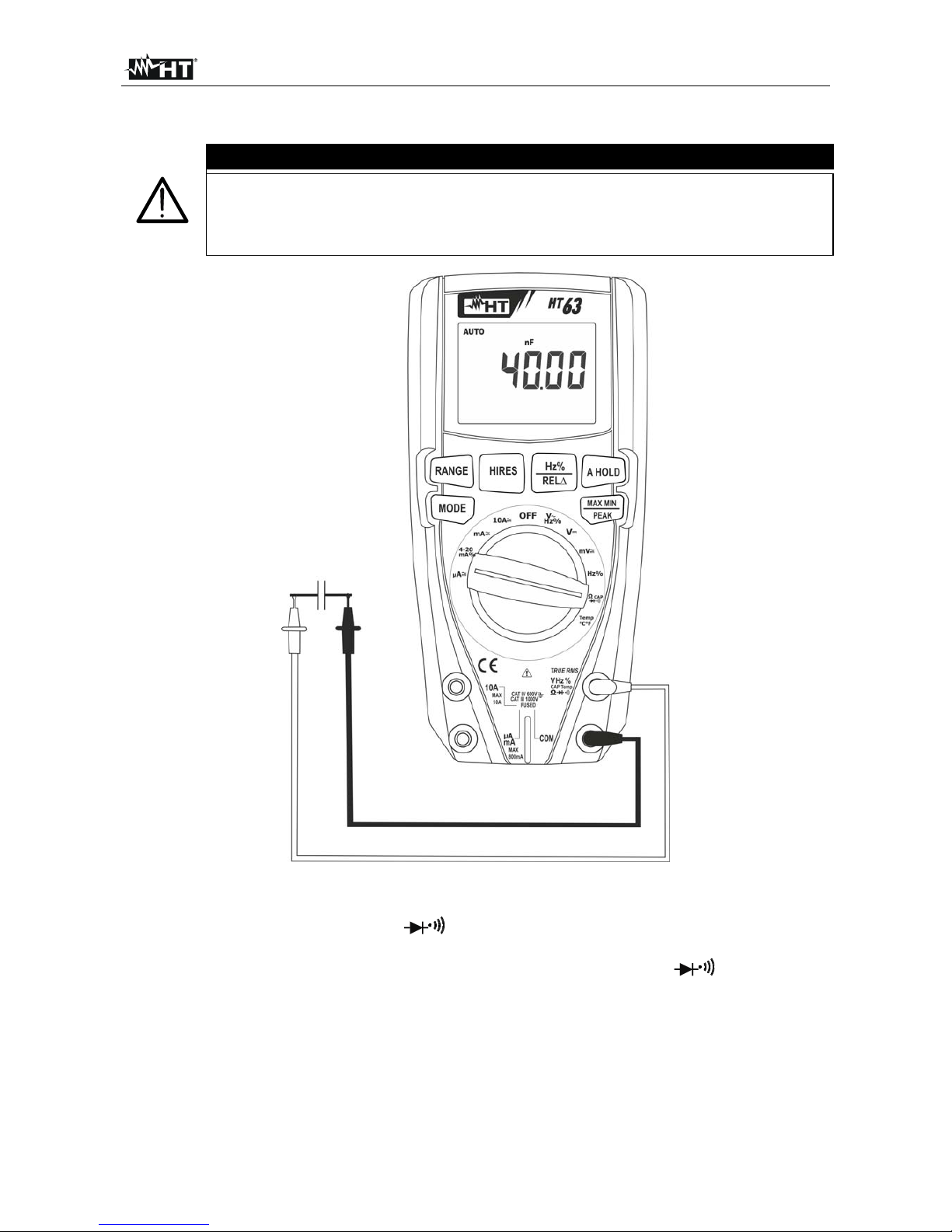

4.3.6.Misura di Capacità.................................................................................................................... 14

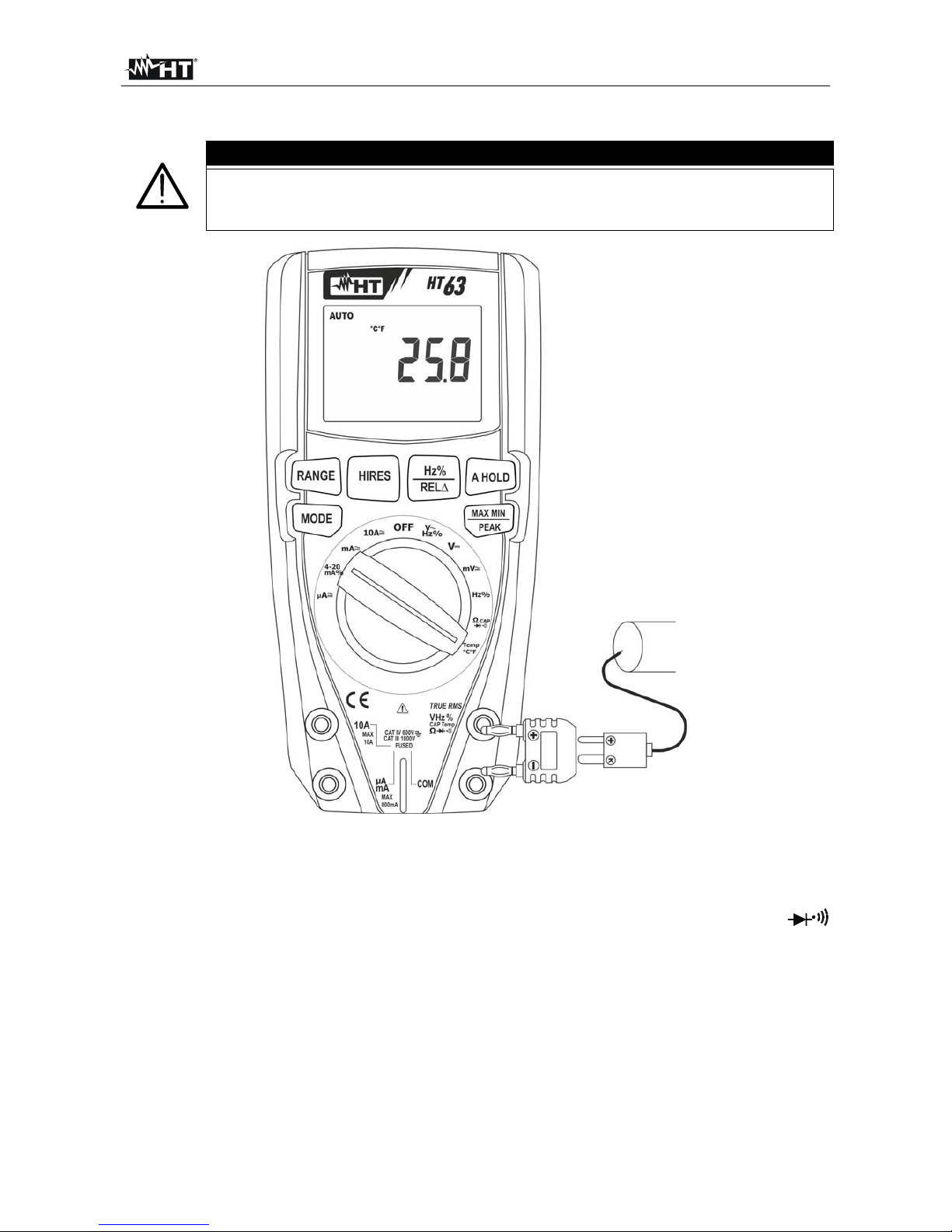

4.3.7.Misura di Temperatura con sonda K ........................................................................................ 15
4.3.8.Misura di Corrente DC e lettura 4-20mA%............................................................................... 16
4.3.9.Misura di Corrente AC.............................................................................................................. 17
5.MANUTENZIONE.......................................................................................................18
5.1.Sostituzione batterie e fusibili interni............................................................................... 18
5.2.Pulizia dello strumento.................................................................................................... 18
5.3.Fine vita........................................................................................................................... 18
6.SPECIFICHE TECNICHE...........................................................................................19
6.1.Caratteristiche Tecniche.................................................................................................. 19
6.1.1.Norme di riferimento................................................................................................................. 21
6.1.2.Caratteristiche generali............................................................................................................. 21
6.2.Ambiente......................................................................................................................... 21
6.2.1.Condizioni ambientali di utilizzo................................................................................................ 21
6.3.Accessori......................................................................................................................... 21
6.3.1.Accessori in dotazione.............................................................................................................. 21
6.3.2.Accessori opzionali................................................................................................................... 21
7.ASSISTENZA .............................................................................................................22
7.1.Condizioni di garanzia..................................................................................................... 22
7.2.Assistenza....................................................................................................................... 22

HT63
IT - 2
1. PRECAUZIONI E MISURE DI SICUREZZA
Lo strumento è stato progettato in conformità alla direttiva IEC/EN61010-1, relativa agli
strumenti di misura elettronici. Per la Sua sicurezza e per evitare di danneggiare lo
strumento, La preghiamo di seguire le procedure descritte nel presente manuale e di
leggere con particolare attenzione tutte le note precedute dal simbolo .
Prima e durante l’esecuzione delle misure attenersi scrupolosamente alle seguenti
indicazioni:
Non effettuare misure in ambienti umidi.
Non effettuare misure in presenza di gas o materiali esplosivi, combustibili o in
ambienti polverosi.
Evitare contatti con il circuito in esame se non si stanno effettuando misure.
Evitare contatti con parti metalliche esposte, con terminali di misura inutilizzati, circuiti,
ecc.
Non effettuare alcuna misura qualora si riscontrino anomalie nello strumento come,
deformazioni, rotture, fuoriuscite di sostanze, mancate visualizzazioni a display, ecc.
Prestare particolare attenzione quando si effettuano misure di tensioni superiori a 20V
in quanto è presente il rischio di shock elettrici.
Nel presente manuale e sullo strumento sono utilizzati i seguenti simboli:
Attenzione: attenersi alle istruzioni riportate nel manuale; un uso improprio
potrebbe causare danni allo strumento o ai suoi componenti
Strumento con doppio isolamento
Tensione AC o Corrente AC
Tensione o Corrente DC
Riferimento di terra
1.1. ISTRUZIONI PRELIMINARI
Questo strumento è stato progettato per un utilizzo in un ambiente con livello di
inquinamento 2.
Può essere utilizzato per misure di TENSIONE e CORRENTE su installazioni in CAT
IV 600V, CAT III 1000V
La invitiamo a seguire le normali regole di sicurezza previste dalle procedure per i
lavori sotto tensione ed a utilizzare i DPI previsti orientati alla protezione contro correnti
pericolose e a proteggere lo strumento contro un utilizzo errato
Nel caso in cui la mancata indicazione della presenza di tensione possa costituire
rischio per l’operatore effettuare sempre una misura di continuità prima della misura in
tensione per confermare il corretto collegamento e stato dei puntali
Solo i puntali forniti a corredo dello strumento garantiscono gli standard di sicurezza.
Essi devono essere in buone condizioni e sostituiti, se necessario, con modelli identici.
Non effettuare misure su circuiti che superano i limiti di tensione specificati.
Non effettuare misure in condizione ambientali diverse da quelle indicate nel § 6.2.1
Controllare se la batteria è inserita correttamente
Controllare che il display LCD e il selettore indichino la stessa funzione

HT63
IT - 3
1.2. DURANTE L’UTILIZZO
La preghiamo di leggere attentamente le raccomandazioni e le istruzioni seguenti:
ATTENZIONE
La mancata osservazione delle Avvertenze e/o Istruzioni può danneggiare
lo strumento e/o i suoi componenti o essere fonte di pericolo per l’operatore.
Prima di azionare il selettore, scollegare i puntali di misura dal circuito in esame.
Quando lo strumento è connesso al circuito in esame non toccare mai un qualunque
terminale inutilizzato.
Evitare la misura di resistenza in presenza di tensioni esterne; anche se lo strumento è
protetto, una tensione eccessiva potrebbe causare malfunzionamenti dello strumento.
Se, durante una misura, il valore o il segno della grandezza in esame rimangono
costanti controllare se è attivata la funzione HOLD.
1.3. DOPO L’UTILIZZO
Quando le misure sono terminate, posizionare il selettore su OFF in modo da spegnere
lo strumento.
Se si prevede di non utilizzare lo strumento per un lungo periodo rimuovere le batterie.
1.4. DEFINIZIONE DI CATEGORIA DI MISURA (SOVRATENSIONE)
La norma IEC/EN61010-1: Prescrizioni di sicurezza per apparecchi elettrici di misura,
controllo e per utilizzo in laboratorio, Parte 1: Prescrizioni generali, definisce cosa si
intenda per categoria di misura, comunemente chiamata categoria di sovratensione. Al §
6.7.4: Circuiti di misura, essa recita:
(OMISSIS)
I circuiti sono suddivisi nelle seguenti categorie di misura:
La categoria di misura IV serve per le misure effettuate su una sorgente di
un’installazione a bassa tensione.
Esempi sono costituiti da contatori elettrici e da misure sui dispositivi primari di
protezione dalle sovracorrenti e sulle unità di regolazione dell’ondulazione.
La categoria di misura III serve per le misure effettuate in installazioni all’interno di
edifici.
Esempi sono costituiti da misure su pannelli di distribuzione, disgiuntori, cablaggi,
compresi i cavi, le barre, le scatole di giunzione, gli interruttori, le prese di installazioni
fisse e gli apparecchi destinati all’impiego industriale e altre apparecchiature, per
esempio i motori fissi con collegamento ad impianto fisso.
La categoria di misura II serve per le misure effettuate su circuiti collegati
direttamente all’installazione a bassa tensione.
Esempi sono costituiti da misure su apparecchiature per uso domestico, utensili
portatili ed apparecchi similari.
La categoria di misura I serve per le misure effettuate su circuiti non collegati
direttamente alla RETE DI DISTRIBUZIONE.
Esempi sono costituiti da misure su non derivati dalla RETE e derivati dalla RETE ma
con protezione particolare (interna). In quest’ultimo caso le sollecitazioni da transitori
sono variabili, per questo motivo (OMISSIS) si richiede che l’utente conosca la
capacità di tenuta ai transitori dell’apparecchiatura.

HT63
IT - 4
2. DESCRIZIONE GENERALE
Lo strumento esegue le seguenti misure:
Tensione DC
Tensione AC TRMS
Corrente DC
Visualizzazione 4-20mA%
Corrente AC TRMS
Resistenza e Test continuità
Prova diodi
Capacità
Frequenza corrente e tensione
Duty Cycle
Temperatura con sonda K
Ciascuna di queste funzioni può essere selezionata tramite un apposito selettore. Sono
inoltre presenti tasti funzione (vedere il § 4.2), bargraph analogico e retroilluminazione. Lo
strumento è inoltre dotato della funzione di Auto Power OFF (disabilitabile) che provvede a
spegnere automaticamente lo strumento trascorsi 15 minuti dall'ultima pressione dei tasti
funzione o rotazione del selettore. Per riaccendere lo strumento ruotare il selettore.
2.1. STRUMENTI DI MISURA A VALORE MEDIO ED A VERO VALORE EFFICACE
Gli strumenti di misura di grandezze alternate si dividono in due grandi famiglie:
Strumenti a VALORE MEDIO: strumenti che misurano il valore della sola onda alla
frequenza fondamentale (50 o 60 HZ).
Strumenti a VERO VALORE EFFICACE anche detti TRMS (True Root Mean Square
value): strumenti che misurano il vero valore efficace della grandezza in esame.
In presenza di un’onda perfettamente sinusoidale le due famiglie di strumenti forniscono
risultati identici.In presenza di onde distorte invece le letture differiscono. Gli strumenti a
valore medio forniscono il valore efficace della sola onda fondamentale, gli strumenti a
vero valore efficace forniscono invece il valore efficace dell’intera onda, armoniche
comprese (entro la banda passante dello strumento). Pertanto, misurando la medesima
grandezza con strumenti di entrambe le famiglie, i valori ottenuti sono identici solo se
l’onda è puramente sinusoidale, qualora invece essa fosse distorta, gli strumenti a vero
valore efficace forniscono valori maggiori rispetto alle letture di strumenti a valore medio.
2.2. DEFINIZIONE DI VERO VALORE EFFICACE E FATTORE DI CRESTA
Il valore efficace per la corrente è così definito: "In un tempo pari ad un periodo, una
corrente alternata con valore efficace della intensità di 1A, circolando su di un resistore,
dissipa la stessa energia che sarebbe dissipata, nello stesso tempo, da una corrente
continua con intensità di 1A". Da questa definizione discende l’espressione numerica:
G= 
Tt
t
dttg
T
0
0
)(
12Il valore efficace viene indicato come RMS (root mean square value)
Il Fattore di Cresta è definito come il rapporto fra il Valore di Picco di un segnale ed il suo
Valore Efficace: CF (G)= RMS
p
G
GQuesto valore varia con la forma d'onda del segnale, per
un’onda puramente sinusoidale esso vale 2=1.41. In presenza di distorsioni il Fattore di
Cresta assume valori tanto maggiori quanto più è elevata la distorsione dell’onda

HT63
IT - 5
3. PREPARAZIONE ALL’UTILIZZO
3.1. CONTROLLI INIZIALI
Lo strumento, prima di essere spedito, è stato controllato dal punto di vista elettrico e
meccanico. Sono state prese tutte le precauzioni possibili affinché lo strumento potesse
essere consegnato senza danni.
Tuttavia si consiglia, comunque, di controllare sommariamente lo strumento per accertare
eventuali danni subiti durante il trasporto. Se si dovessero riscontrare anomalie contattare
immediatamente lo spedizioniere.
Si consiglia inoltre di controllare che l’imballaggio contenga tutte le parti indicate al § 6.3.1.
In caso di discrepanze contattare il rivenditore.
Qualora fosse necessario restituire lo strumento, si prega di seguire le istruzioni riportate
al § 7.
3.2. ALIMENTAZIONE DELLO STRUMENTO
Lo strumento è alimentato con 4x1.5V batterie alcaline tipo AAA IEC LR03 incluse nella
confezione. Quando le batterie sono scariche il simbolo “ ” è mostrato a display. Per
sostituire le batterie vedere il § 5.1.
3.3. TARATURA
Lo strumento rispecchia le caratteristiche tecniche riportate nel presente manuale. Le
prestazioni dello strumento sono garantite per un anno.
3.4. CONSERVAZIONE
Per garantire misure precise, dopo un lungo periodo di conservazione, attendere che lo
strumento ritorni alle condizioni normali (vedere il § 6.2.1).
