HT HT60 User manual
Copyright HT ITALIA 2017 Release 1.02 - 07/04/2017
HT60
Manuale d'uso
User manual
Manual de instrucciones
Bedienungsanleitung
Manuel d’utilisation
Indice generale
General index
Índice general
Inhalt
Table des matiéres
ITALIANO ......................... IT - 1
ENGLISH .........................EN - 1
ESPAÑOL........................ES - 1
DEUTSCH.......................DE – 1
FRANÇAIS.......................FR - 1
Copyright HT ITALIA 2017 Versione IT 1.02 - 07/04/2017
ITALIANO
Manuale d’uso
HT60
IT - 1
Indice:
1.PRECAUZIONI E MISURE DI SICUREZZA.................................................................2
1.1.Istruzioni preliminari .......................................................................................................... 2
1.2.Durante l’utilizzo................................................................................................................ 3
1.3.Dopo l’utilizzo.................................................................................................................... 3
1.4.Definizione di Categoria di misura (Sovratensione).......................................................... 3
2.DESCRIZIONE GENERALE.........................................................................................4
2.1.Strumenti di misura a Valore medio ed a Vero valore efficace ......................................... 4
2.2.Definizione di Vero valore efficace e Fattore di cresta...................................................... 4
3.PREPARAZIONE ALL’UTILIZZO .................................................................................5
3.1.Controlli iniziali .................................................................................................................. 5
3.2.Alimentazione dello strumento.......................................................................................... 5
3.3.Conservazione .................................................................................................................. 5
4.ISTRUZIONI OPERATIVE............................................................................................6
4.1.Descrizione dello strumento.............................................................................................. 6
4.1.1.Descrizione dei comandi ............................................................................................................ 6
4.2.Descrizione dei tasti funzione............................................................................................ 7
4.2.1.Tasto HOLD ........................................................................................................................... 7
4.2.2.Tasto Hz%.................................................................................................................................. 7
4.2.3.Tasto REL................................................................................................................................... 7
4.2.4.Tasto MODE............................................................................................................................... 7
4.2.5.Funzione LoZ.............................................................................................................................. 7
4.2.6.Funzione Autospegnimento........................................................................................................ 7
4.3.Descrizione delle funzioni del selettore............................................................................. 8
4.3.1.Misura di Tensione DC............................................................................................................... 8

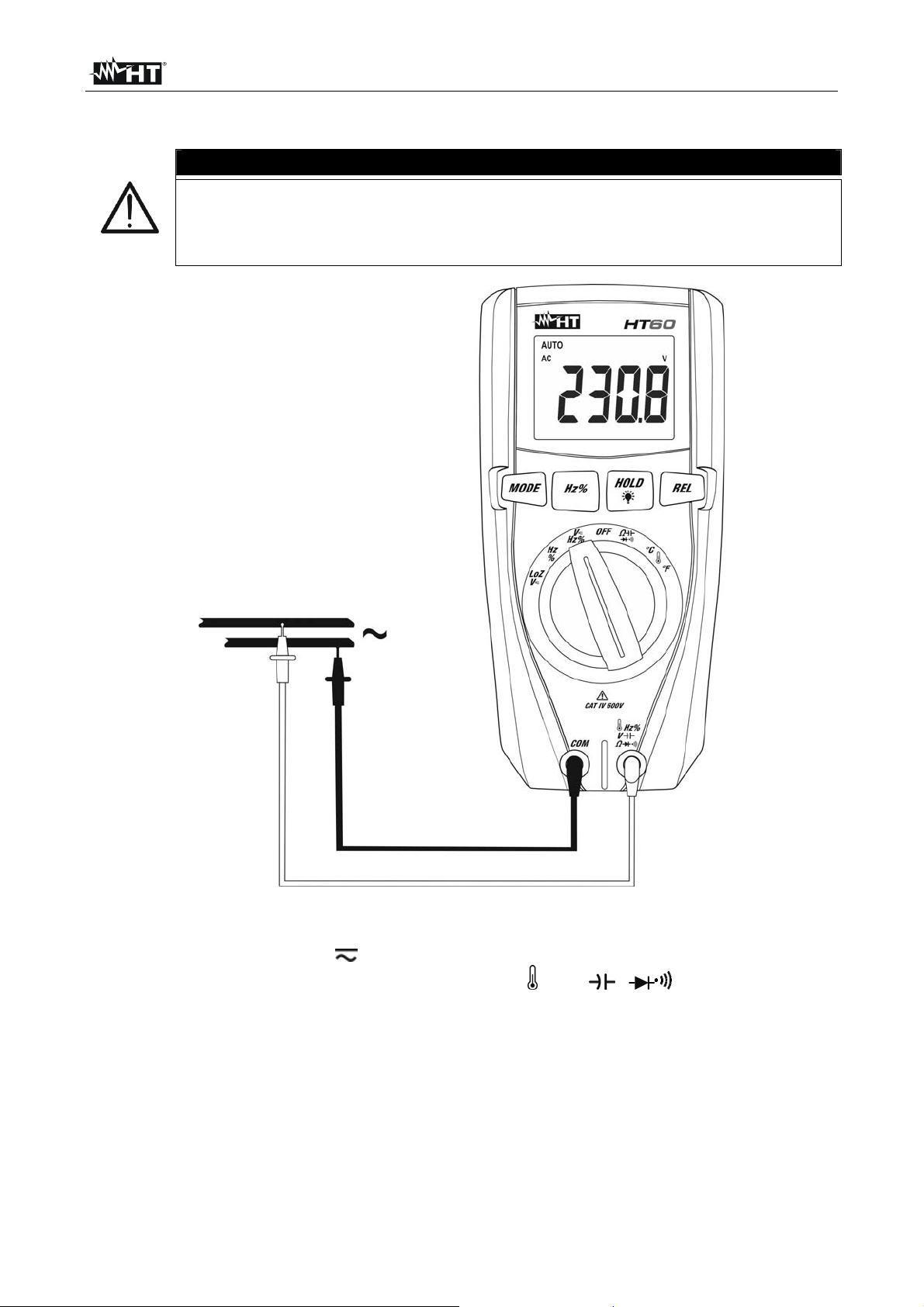

4.3.2.Misura di Tensione AC............................................................................................................... 9
4.3.3.Misura di Tensione AC/DC con bassa impedenza (LoZ)......................................................... 10
4.3.4.Misura di Resistenza e Test Continuità.................................................................................... 11
4.3.5.Prova Diodi............................................................................................................................... 12
4.3.6.Misure di Frequenza e Duty Cycle ........................................................................................... 13
4.3.7.Misura di Capacità.................................................................................................................... 14

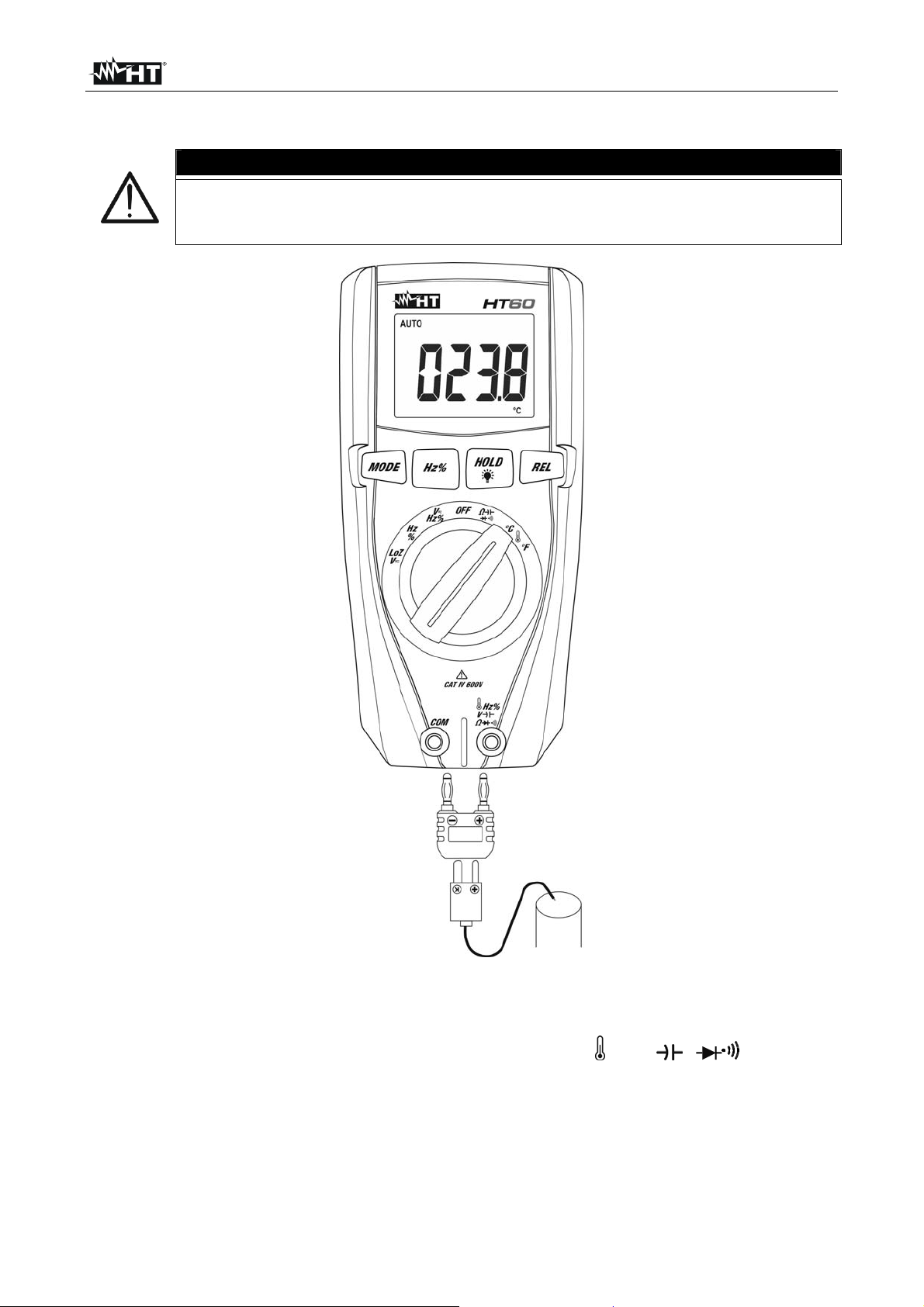

4.3.8.Misura di Temperatura ............................................................................................................. 15
5.MANUTENZIONE.......................................................................................................16
5.1.Generalità........................................................................................................................ 16
5.2.Sostituzione batteria........................................................................................................ 16
5.3.Pulizia dello strumento.................................................................................................... 16
5.4.Fine vita........................................................................................................................... 16
6.SPECIFICHE TECNICHE...........................................................................................17
6.1.Caratteristiche Tecniche.................................................................................................. 17
6.1.1.Normative di riferimento ........................................................................................................... 19
6.1.2.Caratteristiche generali............................................................................................................. 19
6.2.Ambiente......................................................................................................................... 19
6.2.1.Condizioni ambientali di utilizzo................................................................................................ 19
6.3.Accessori......................................................................................................................... 19
6.3.1.Dotazione standard .................................................................................................................. 19
6.3.2.Accessori opzionali................................................................................................................... 19
7.ASSISTENZA .............................................................................................................20
7.1.Condizioni di garanzia..................................................................................................... 20
7.2.Assistenza....................................................................................................................... 20
HT60
IT - 2
1. PRECAUZIONI E MISURE DI SICUREZZA
Lo strumento è stato progettato in conformità alle direttive IEC/EN61010-1, relative agli
strumenti di misura elettronici. Per la Sua sicurezza e per evitare di danneggiare lo
strumento, La preghiamo di seguire le procedure descritte nel presente manuale e di
leggere con particolare attenzione tutte le note precedute dal simbolo .
Prima e durante l’esecuzione delle misure attenersi scrupolosamente alle seguenti
indicazioni:
Non effettuare misure in ambienti umidi
Non effettuare misure in presenza di gas o materiali esplosivi, combustibili o in
ambienti polverosi
Evitare contatti con il circuito in esame se non si stanno effettuando misure
Evitare contatti con parti metalliche esposte, con terminali di misura inutilizzati, circuiti,
ecc
Non effettuare alcuna misura qualora si riscontrino anomalie nello strumento come,
deformazioni, rotture, fuoriuscite di sostanze, assenza di visualizzazione sul display,
ecc
Prestare particolare attenzione quando si effettuano misure di tensioni superiori a 20V
in quanto è presente il rischio di shock elettrici
Nel presente manuale e sullo strumento sono utilizzati i seguenti simboli:
Attenzione: attenersi alle istruzioni riportate nel manuale; un uso improprio
potrebbe causare danni allo strumento o ai suoi componenti
Pericolo Alta Tensione: rischi di shock elettrici
Strumento con doppio isolamento
Tensione AC
Tensione DC
1.1. ISTRUZIONI PRELIMINARI
Questo strumento è stato progettato per un utilizzo in un ambiente con livello di
inquinamento 2
Può essere utilizzato per misure di TENSIONE su installazioni con CAT IV 600V
La invitiamo a seguire le normali regole di sicurezze orientate alla protezione contro
correnti pericolose e proteggere lo strumento contro un utilizzo errato
Solo i puntali forniti a corredo dello strumento garantiscono gli standard di sicurezza.
Essi devono essere in buone condizioni e sostituiti, se necessario, con modelli identici
Non effettuare misure su circuiti che superano i limiti di tensione specificati
Non effettuare misure in condizione ambientali al di fuori delle limitazioni indicate nei §
6.1.1 e 6.2.1
Controllare se la batteria è inserita correttamente
Prima di collegare i puntali al circuito in esame, controllare che il selettore sia
posizionato correttamente
Controllare che il display LCD e il selettore indichino la stessa funzione
HT60
IT - 3
1.2. DURANTE L’UTILIZZO
La preghiamo di leggere attentamente le raccomandazioni e le istruzioni seguenti:
ATTENZIONE
La mancata osservazione delle Avvertenze e/o Istruzioni può danneggiare
lo strumento e/o i suoi componenti o essere fonte di pericolo per l’operatore.
Prima di azionare il selettore, scollegare i puntali di misura dal circuito in esame
Quando lo strumento è connesso al circuito in esame non toccare mai qualsiasi
terminale inutilizzato
Evitare la misura di resistenza in presenza di tensioni esterne. Anche se lo strumento è
protetto, una tensione eccessiva potrebbe causare malfunzionamenti dello stesso
Se, durante una misura, il valore o il segno della grandezza in esame rimangono
costanti controllare se è attivata la funzione HOLD
1.3. DOPO L’UTILIZZO
Quando le misure sono terminate, posizionare il selettore su OFF in modo da spegnere
lo strumento
Se si prevede di non utilizzare lo strumento per un lungo periodo rimuovere le batterie
1.4. DEFINIZIONE DI CATEGORIA DI MISURA (SOVRATENSIONE)
La norma IEC/EN61010-1: Prescrizioni di sicurezza per apparecchi elettrici di misura,
controllo e per utilizzo in laboratorio, Parte 1: Prescrizioni generali, definisce cosa si
intenda per categoria di misura, comunemente chiamata categoria di sovratensione. Al §
6.7.4: Circuiti di misura, essa recita:
(OMISSIS)
I circuiti sono suddivisi nelle seguenti categorie di misura:
La Categoria di misura IV serve per le misure effettuate su una sorgente di
un’installazione a bassa tensione
Esempi sono costituiti da contatori elettrici e da misure sui dispositivi primari di
protezione dalle sovracorrenti e sulle unità di regolazione dell’ondulazione
La Categoria di misura III serve per le misure effettuate in installazioni all’interno di
edifici
Esempi sono costituiti da misure su pannelli di distribuzione, disgiuntori, cablaggi,
compresi i cavi, le barre, le scatole di giunzione, gli interruttori, le prese di installazioni
fisse e gli apparecchi destinati all’impiego industriale e altre apparecchiature, per
esempio i motori fissi con collegamento ad impianto fisso
La Categoria di misura II serve per le misure effettuate su circuiti collegati
direttamente all’installazione a bassa tensione
Esempi sono costituiti da misure su apparecchiature per uso domestico, utensili
portatili ed apparecchi similari
La Categoria di misura I serve per le misure effettuate su circuiti non collegati
direttamente alla RETE DI DISTRIBUZIONE
Esempi sono costituiti da misure su non derivati dalla RETE e derivati dalla RETE ma
con protezione particolare (interna). In quest’ultimo caso le sollecitazioni da transitori
sono variabili, per questo motivo (OMISSIS) si richiede che l’utente conosca la
capacità di tenuta ai transitori dell’apparecchiatura
HT60
IT - 4
2. DESCRIZIONE GENERALE
Lo strumento esegue, in completo Autorange, le seguenti misure:
Tensione DC
Tensione AC TRMS
Tensione AC/DC con bassa impedenza (LoZ)
Resistenza e test continuità
Capacità
Frequenza
Duty Cycle (ciclo di lavoro di un segnale)
Prova Diodi
Temperatura con sonda tipo K
Ciascuna di queste funzioni può essere selezionata tramite un selettore a 7 posizioni
inclusa la posizione OFF. Sono inoltre presenti i tasti funzioni HOLD per l'abilitazione
della funzione di mantenimento del valore visualizzato sul display e l’attivazione della
retroilluminazione del display, il tasto Hz% per la selezione delle misure di frequenza e
duty cycle, il tasto REL per l’esecuzione di misure relative e il tasto MODE per la selezione
delle misure di resistenza, test continuità, prova diodi e capacità. La grandezza
selezionata appare sul display LCD con indicazioni dell’unità di misura e delle funzioni
abilitate. Il modello è inoltre dotato di un dispositivo di Autospegnimento che provvede a
spegnere automaticamente lo strumento trascorsi circa 30 minuti dall'ultima operazione
eseguita sullo stesso.
2.1. STRUMENTI DI MISURA A VALORE MEDIO ED A VERO VALORE EFFICACE
Gli strumenti di misura di grandezze alternate si dividono in due grandi famiglie:
Strumenti a VALORE MEDIO: strumenti che misurano il valore della sola onda alla
frequenza fondamentale (50 o 60 HZ).
Strumenti a VERO VALORE EFFICACE anche detti TRMS (True Root Mean Square
value): strumenti che misurano il vero valore efficace della grandezza in esame.
In presenza di un’onda perfettamente sinusoidale le due famiglie di strumenti forniscono
risultati identici. In presenza di onde distorte invece le letture differiscono. Gli strumenti a
valore medio forniscono il valore efficace della sola onda fondamentale, gli strumenti a
vero valore efficace forniscono invece il valore efficace dell’intera onda, armoniche
comprese (entro la banda passante dello strumento). Pertanto, misurando la medesima
grandezza con strumenti di entrambe le famiglie, i valori ottenuti sono identici solo se
l’onda è puramente sinusoidale, qualora invece essa fosse distorta, gli strumenti a vero
valore efficace forniscono valori maggiori rispetto alle letture di strumenti a valore medio.
2.2. DEFINIZIONE DI VERO VALORE EFFICACE E FATTORE DI CRESTA
Il valore efficace per la corrente è così definito: "In un tempo pari ad un periodo, una
corrente alternata con valore efficace della intensità di 1A, circolando su di un resistore,
dissipa la stessa energia che sarebbe dissipata, nello stesso tempo, da una corrente
continua con intensità di 1A". Da questa definizione discende l’espressione numerica:
G=
Tt
t
dttg
T
0
0
)(
12Il valore efficace viene indicato come RMS (root mean square value)
Il Fattore di Cresta è definito come il rapporto fra il Valore di Picco di un segnale ed il suo
Valore Efficace: CF (G)= RMS
p
G
GQuesto valore varia con la forma d'onda del segnale, per
un’onda puramente sinusoidale esso vale 2=1.41. In presenza di distorsioni il Fattore di
Cresta assume valori tanto maggiori quanto più è elevata la distorsione dell’onda
HT60
IT - 5
3. PREPARAZIONE ALL’UTILIZZO
3.1. CONTROLLI INIZIALI
Lo strumento, prima di essere spedito, è stato controllato dal punto di vista elettrico e
meccanico. Sono state prese tutte le precauzioni possibili affinché lo strumento potesse
essere consegnato senza danni.
Tuttavia si consiglia, comunque, di controllare sommariamente lo strumento per accertare
eventuali danni subiti durante il trasporto. Se si dovessero riscontrare anomalie contattare
immediatamente lo spedizioniere.
Si consiglia inoltre di controllare che la confezione contenga tutte le parti indicate al §
6.3.1. In caso di discrepanze contattare il Vs rivenditore.
Qualora fosse necessario inviare lo strumento al servizio assistenza, si prega di seguire le
istruzioni riportate al § 7.
3.2. ALIMENTAZIONE DELLO STRUMENTO
Lo strumento è alimentato con 1x9V batteria alcalina tipo IEC 6F22 inclusa nella
confezione. Quando la batteria è scarica, il simbolo “ ” è mostrato a display. Per
sostituire/inserire la batteria vedere § 5.2.
3.3. CONSERVAZIONE
Per garantire misure precise, dopo un lungo periodo di conservazione in condizioni
ambientali estreme, attendere che lo strumento ritorni alle condizioni normali di
funzionamento (vedere § 6.2.1).
HT60
IT - 6
4. ISTRUZIONI OPERATIVE
4.1. DESCRIZIONE DELLO STRUMENTO
4.1.1. Descrizione dei comandi
LEGENDA:
1. Display LCD
2. Tasto MODE
3. Tasto Hz%
4. Tasto HOLD
5. Tasto REL
6. Selettore funzioni
7. Terminale di ingresso COM
8. Terminale di ingresso
Hz%V
Fig. 1: Descrizione dello strumento
HT60
IT - 7
4.2. DESCRIZIONE DEI TASTI FUNZIONE
4.2.1. Tasto HOLD
La pressione del tasto HOLD attiva il mantenimento del valore della grandezza
visualizzata a display. Conseguentemente alla pressione di tale tasto la scritta "HOLD"
appare a display. Premere nuovamente il tasto HOLD per uscire dalla funzione.
La pressione dello stesso tasto per oltre 1 secondo attiva e disattiva la funzione di
retroilluminazione del display. La funzione è attiva per ogni posizione del selettore.
4.2.2. Tasto Hz%
Premere il tasto Hz% per la selezione delle misure di frequenza e duty cycle nelle
posizioni VHz% e Hz% del selettore. Il campo di frequenza è diverso nelle due
posizioni.
4.2.3. Tasto REL
Premere il tasto REL per attivare la misura relativa. Lo strumento azzera il display e salva
il valore visualizzato quale valore di riferimento a cui saranno riferite le successive misure.
Il simbolo “REL” appare a display. Tale funzione non è attiva nelle misure Hz, Duty Cycle,
Test Continuità, Prova Diodi e Temperatura. Premere nuovamente il tasto per uscire dalla
funzione.
4.2.4. Tasto MODE
La pressione del tasto MODE consente la selezione di una doppia funzione presente sul
selettore. In particolare esso è attivo nella posizione per la selezione delle
misure di prova diodi, il test continuità, la misura di capacità, la misura di resistenza e nelle
posizioni VHz% e LoZ V per la selezione della tensione AC o DC
4.2.5. Funzione LoZ
Questa modalità permette di eseguire la misura della tensione AC/DC con una bassa
impedenza di ingresso in modo da eliminare le letture errate dovute a tensioni parassite
per accoppiamenti di tipo capacitivo.
ATTENZIONE
Inserendo lo strumento tra i conduttori di fase e terra, per effetto della bassa
impedenza dello strumento nella misura, le protezioni a differenziale (RCD)
possono intervenire durante l’esecuzione della prova. Se si deve eseguire
questo test, eseguire preliminarmente una misura di almeno 5s fra fase e
neutro in presenza di tensione
4.2.6. Funzione Autospegnimento
Al fine di preservare le batterie interne, lo strumento si spegne automaticamente dopo
circa 30 minuti di non utilizzo. Ruotare il selettore nella posizione OFF prima di
riaccenderlo spostando il selettore in qualsiasi posizione.
HT60
IT - 8
4.3. DESCRIZIONE DELLE FUNZIONI DEL SELETTORE
4.3.1. Misura di Tensione DC
ATTENZIONE
La massima tensione DC in ingresso è 600V. Non misurare tensioni che
eccedono i limiti indicati in questo manuale. Il superamento dei limiti di
tensione potrebbe causare shock elettrici all’utilizzatore e danni allo
strumento.
Fig. 2: Uso dello strumento per misura di Tensione DC
1. Selezionare la posizione VHz%
2. Premere il tasto MODE fino a visualizzare il simbolo “DC” a display
3. Inserire il cavo rosso nel terminale di ingresso Hz%V e il cavo nero nel
terminale di ingresso COM
4. Posizionare il puntale rosso ed il puntale nero rispettivamente nei punti a potenziale
positivo e negativo del circuito in esame (vedere Fig. 2). Il valore della tensione è
mostrato a display
5. Il messaggio "O.L." indica che il valore di tensione DC eccede il valore massimo
misurabile
6. La visualizzazione del simbolo "-" sul display dello strumento indica che la tensione ha
verso opposto rispetto alla connessione di Fig. 2
7. Per l’uso della funzione HOLD, e la misura Relativa vedere il § 4.2
HT60
IT - 9
4.3.2. Misura di Tensione AC
ATTENZIONE
La massima tensione AC in ingresso è 600V. Non misurare tensioni che
eccedono i limiti indicati in questo manuale. Il superamento dei limiti di
tensione potrebbe causare shock elettrici all’utilizzatore e danni allo
strumento.
Fig. 3: Uso dello strumento per misura di Tensione AC
1. Selezionare la posizione VHz%.Il simbolo “AC” appare a display
2. Inserire il cavo rosso nel terminale di ingresso VHz% e il cavo nero nel
terminale di ingresso COM
3. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 3). Il valore
della tensione è visualizzato a display
4. Il messaggio "O.L." indica che il valore di tensione AC eccede il valore massimo
misurabile
5. Premere il tasto Hz% fino a visualizzare i simboli “Hz” o “%” a display per attivare la
visualizzazione di frequenza e duty cycle associate al valore di tensione AC
6. Per l’uso della funzione HOLD, e la misura Relativa vedere il § 4.2
HT60
IT - 10
4.3.3. Misura di Tensione AC/DC con bassa impedenza (LoZ)
ATTENZIONE
La massima tensione AC/DC in ingresso è 600V. Non misurare tensioni che
eccedono i limiti indicati in questo manuale. Il superamento dei limiti di
tensione potrebbe causare shock elettrici all’utilizzatore e danni allo
strumento
Fig. 4: Uso dello strumento per misura di Tensione AC/DC con funzione LoZ
1. Selezionare la posizione LoZV . I simboli “LoZ” e “AC” appaiono a display
2. Premere il tasto MODE per selezionare eventualmente la misura “DC”
3. Inserire il cavo rosso nel terminale di ingresso VHz% e il cavo nero nel
terminale di ingresso COM
4. Posizionare il puntale rosso ed il puntale nero rispettivamente nei punti del circuito in
esame (vedere Fig. 4) per misura di tensione AC oppure nei punti a potenziale positivo
e negativo del circuito in esame (vedere Fig. 2) per misura di tensione DC. Il valore
della tensione è mostrato a display
5. Il messaggio "O.L." indica che il valore di tensione DC eccede il valore massimo
misurabile
6. La visualizzazione del simbolo "-" sul display dello strumento indica che la tensione ha
verso opposto rispetto alla connessione di Fig. 2
7. Per l’uso della funzione HOLD, e la misura Relativa vedere il § 4.2
HT60
IT - 11
4.3.4. Misura di Resistenza e Test Continuità
ATTENZIONE
Prima di effettuare qualunque misura di resistenza accertarsi che il circuito
in esame non sia alimentato e che eventuali condensatori presenti siano
scarichi.
Fig. 5: Uso dello strumento per misura di Resistenza e Test Continuità
1. Selezionare la posizione
2. Inserire il cavo rosso nel terminale di ingresso VHz% e il cavo nero nel
terminale di ingresso COM
3. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 5). Il valore
della resistenza è visualizzato a display
4. Il messaggio "O.L." indica che il valore di resistenza eccede il valore massimo
misurabile
5. Premere il tasto MODE fino a visualizzare il simbolo “ ”a display per attivare il test
continuità e collegare lo strumento come per la misura di Resistenza. Il cicalino
continuità è attivo per R<30
6. Per l’uso della funzione HOLD vedere il § 4.2
HT60
IT - 12
4.3.5. Prova Diodi
ATTENZIONE
Prima di effettuare qualunque misura di resistenza accertarsi che il circuito
in esame non sia alimentato e che eventuali condensatori presenti siano
scarichi.
Fig. 6: Uso dello strumento per la Prova Diodi
1. Selezionare la posizione
2. Premere il tasto MODE fino a visualizzare il simbolo “ ”a display
3. Inserire il cavo rosso nel terminale di ingresso VHz% e il cavo nero nel
terminale di ingresso COM
4. Posizionare i puntali ai capi del diodo in esame rispettando le polarità indicate (vedere
Fig. 6). Il valore della tensione di soglia in polarizzazione diretta è mostrato a display
5. Se il valore della tensione di soglia è 0mV la giunzione P-N del diodo è in corto circuito
6. Se lo strumento visualizza il messaggio "O.L." i terminali del diodo sono invertiti
rispetto a quanto indicato in Fig. 6 oppure la giunzione P-N del diodo è danneggiata
HT60
IT - 13
4.3.6. Misure di Frequenza e Duty Cycle
ATTENZIONE
La massima tensione AC in ingresso è 250V. Non misurare tensioni che
eccedono i limiti indicati in questo manuale. Il superamento dei limiti di
tensione potrebbe causare shock elettrici all’utilizzatore e danni allo
strumento.
Fig. 7: Uso dello strumento per misure di Frequenza e Duty Cycle
1. Selezionare la posizione Hz%. Il simbolo “Hz” è presente a display
2. Inserire il cavo rosso nel terminale di ingresso VHz% ed il cavo nero nel
terminale di ingresso COM
3. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 7). Il valore
della frequenza è visualizzato a display
4. Il messaggio "O.L." indica che il valore di frequenza eccede il valore massimo
misurabile
5. Premere il tasto Hz% fino a visualizzare il simbolo “%” a display per attivare la misura
del Duty Cycle (ciclo di lavoro) e collegare lo strumento come per la misura di
frequenza. Il risultato è visualizzato a display
6. Per l’uso della funzione HOLD vedere il § 4.2
HT60
IT - 14
4.3.7. Misura di Capacità
ATTENZIONE
Prima di eseguire misure di capacità su circuiti o condensatori, rimuovere
l’alimentazione al circuito sotto esame e lasciare scaricare tutte le capacità
presenti in esso. Nel collegamento tra il multimetro e la capacità sotto
esame rispettare la corretta polarità (quando richiesto).
Fig. 8: Uso dello strumento per misura di Capacità
1. Selezionare la posizione
2. Premere il tasto MODE fino a visualizzare il simbolo “nF” a display
3. Inserire il cavo rosso nel terminale di ingresso VHz% e il cavo nero nel
terminale di ingresso COM
4. Premere il tasto REL prima di eseguire la misura
5. Posizionare i puntali ai capi del condensatore in esame rispettando eventualmente le
polarità positive (cavo rosso) e negative (cavo nero) (vedere Fig. 8). Il valore della
capacità è mostrato a display
6. Il messaggio "O.L." indica che il valore di capacità eccede il valore massimo
misurabile
7. Per l’uso della funzione HOLD e la misura Relativa vedere il § 4.2
HT60
IT - 15
4.3.8. Misura di Temperatura
ATTENZIONE
Prima di effettuare qualunque misura di temperatura accertarsi che il
circuito in esame non sia alimentato e che eventuali condensatori presenti
siano scarichi.
Fig. 9: Uso dello strumento per misura di Temperatura
1. Selezionare la posizione °C o °F sullo strumento
2. Inserire l’adattatore in dotazione nei terminali di ingresso VHz% (polarità +)
e COM (polarità -) (vedere Fig. 9)
3. Collegare la sonda a filo tipo K in dotazione o la termocoppia tipo K opzionale (vedere
il § 6.3.2) allo strumento tramite l’adattatore rispettando le polarità positiva e negativa
presenti su di esso. Il valore della temperatura è mostrato a display
4. Il messaggio "O.L." indica che il valore di temperatura eccede il valore massimo
misurabile
5. Per l’uso della funzione HOLD vedere il § 4.2
HT60
IT - 16
5. MANUTENZIONE
5.1. GENERALITÀ
Lo strumento da Lei acquistato è uno strumento di precisione. Durante l’uso e la
conservazione rispettare le raccomandazioni elencate in questo manuale per evitare
possibili danni o pericoli durante l’utilizzo
Non utilizzare lo strumento in ambienti caratterizzati da elevato tasso di umidità o
temperatura elevata. Non esporre direttamente alla luce del sole
Spegnere sempre lo strumento dopo l’utilizzo. Se si prevede di non utilizzarlo per un
lungo periodo rimuovere la batteria per evitare fuoruscite di liquidi da parte di
quest’ultima che possano danneggiare i circuiti interni dello strumento.
5.2. SOSTITUZIONE BATTERIA
Quando sul display LCD appare il simbolo “” di batteria scarica (vedere § 6.1.2)
occorre sostituire la batteria.
ATTENZIONE
Solo tecnici qualificati possono effettuare questa operazione. Prima di
effettuare questa operazione assicurarsi di aver rimosso tutti i cavi dai
terminali di ingresso.
1. Posizionare il selettore in posizione OFF e rimuovere i cavi dai terminali di ingresso
2. Ruotare la vite di fissaggio del vano batterie dalla posizione “ ” alla posizione “ ” e
rimuovere lo stesso
3. Rimuovere la batteria e inserire nel vano la nuova batteria dello stesso tipo (vedere §
6.1.2) rispettando le polarità indicate
4. Riposizionare il vano batterie e ruotare la vite di fissaggio del vano batterie dalla
posizione “ ” alla posizione “ ”
5. Non disperdere nell’ambiente le batterie utilizzate. Usare gli appositi contenitori per lo
smaltimento
5.3. PULIZIA DELLO STRUMENTO
Per la pulizia dello strumento utilizzare un panno morbido e asciutto. Non usare mai panni
umidi, solventi, acqua, ecc.
5.4. FINE VITA
ATTENZIONE: il simbolo riportato sullo strumento indica che l'apparecchiatura
la batteria e i suoi accessori devono essere raccolti separatamente e trattati in
modo corretto.
HT60
IT - 17
6. SPECIFICHE TECNICHE
6.1. CARATTERISTICHE TECNICHE
Incertezza calcolata come ±[%lettura + (num. cifre*risoluz.)] riferita a 18°C28°C,<75%HR.
Tensione DC (Autorange)
Campo Risoluzione Incertezza Impedenza
d’ingresso Protezione contro
i sovraccarichi
400.0mV 0.1mV
(1.2%lettura+4cifre) 7.8M600VDC/ACrms
4.000V 0.001V
40.00V 0.01V
400.0V 0.1V
600V 1V
(1.5%lettura+2cifre)
Tensione AC TRMS (Autorange)
Campo Risoluzione Incertezza (*)
(50 400Hz) Impedenza
d’ingresso Protezione contro
i sovraccarichi
4.000V 0.001V
(1.2%lettura+10cifre)
7.8M600VDC/ACrms
40.00V 0.01V
(1.5%lettura+3cifre)
400.0V 0.1V
600V 1V
(2.0%lettura+4cifre)
(*) Incertezza specificata dal 5% al 100% del campo di misura, Campo di frequenza: 50Hz 400Hz
Tensione DC con bassa impedenza (LoZ)
Campo Risoluzione Incertezza Impedenza
d’ingresso Protezione contro
i sovraccarichi
400.0mV 0.1mV
(3.0%lettura+40cifre) circa 3k600VDC/ACrms
4.000V 0.001V
40.00V 0.01V
400.0V 0.1V
600V 1V
Tensione AC TRMS con bassa impedenza (LoZ)
Campo Risoluzione Incertezza
(50 400Hz) Impedenza
d’ingresso Protezione contro
i sovraccarichi
4.000V 0.001V
(3.0%lettura+40cifre) circa 3k600VDC/ACrms
40.00V 0.01V
400.0V 0.1V
600V 1V
Resistenza (Autorange)
Campo Risoluzione Incertezza Protezione contro i sovraccarichi
400.00.1(1.2%lettura + 4cifre)
250VDC/ACrms
4.000k0.001k(1.0%lettura + 2cifre)
40.00k0.01k(1.2%lettura + 2cifre)
400.0k0.1k
4.000M0.001M
40.00M0.01M(2.0%lettura + 3cifre)
Prova Diodi
Funzione Risoluzione Incertezza Max Tensione a
circuito aperto Protezione contro
i sovraccarichi
1mV (10%lettura + 5cifre) circa 1.5VDC 250VDC/ACrms
Other manuals for HT60
1
This manual suits for next models
1
Table of contents
Languages:
Other HT Multimeter manuals
