HumanTechnik Signolux MV-1 User manual

EN Instruction manual
signolux MV-1 vibration module
Page 2
FR Mode d’emploi
Module de vibration MV-1 signolux
Page 8
RM2689-0_signolux_MV-1_2019-11.indd 1 30.11.2019 08:08:45

2 English
Connect to
AUX of receiver
Connect
vibrating pad
Connect to
power supply
RM2689-0_signolux_MV-1_2019-11.indd 2 30.11.2019 08:08:45

English 3
We would like to congratulate you on
purchasing the »signolux MV-1«. You
have chosen a modern and reliable
system. Kindly read the instruction
manual carefully in order to use the
device properly and to familiarise
yourself with all the possibilities of the
system.
Package contents
Kindly check if all following parts are
included:
- »signolux MV-1«
- vibrating pad
- 7.5 volts power supply unit
- AUX connection lead
- Instruction manual
- Warranty card
Should any parts be missing, kindly
contact your specialist dealer or the
manufacturer directly.
Functioning principle
The »signolux MV-1« reacts to the
AUX output signal of various signolux
receivers and actutates the included
vibrating pad by forwarding the alert
and powering the vibrating pad when
it is connected to the VIB output of the
MV-1.
For reasons of safety, the MV-1 con-
tains a rechargeable battery which is
charged when the MV-1 is connected
to a mains power outlet.
In the occurrence of a power black-
out, the MV-1 acts as a backup and
can actutate the vibrating pad for
1500 vibration periods of 30 seconds
each.
Setup
Connect the power supply unit to the
7.5 V power socket at the rear of the
MV-1 and plug it into a mains power
outlet.
Connect the AUX output of the signo-
lux receiver (for example the Vibrating
Pager) to the AUX socket of the MV-1
by means of the AUX connection lead.
Plug the jack of the vibrating pad into
the MV-1’s VIB socket.
The MV-1 is now ready for use.
In case the internal battery is depleted,
please note that it needs about 5 hours
of charging time until it reaches full
capacity. The basic functionality of the
MV-1 is not affected by the recharging.
Compatible signolux receivers
The following signolux receivers and
other Humantechnik devices feature
an AUX output socket and can there-
fore be used with the MV-1 and the
battery-less vibrating pad:
- signolux Vibrating Pager
- signolux Standard receiver
- signolux alarm clock
- iBell2 Call detector for mobile
phones
Please note: The signolux »Receiver
S« is capable of powering the batte-
ry-less vibrating pad without needing
the MV-1.
RM2689-0_signolux_MV-1_2019-11.indd 3 30.11.2019 08:08:45

4 English
Signal distinction
Doorbell 1
LED
vibration*
* only with attached
vibrating pad
20 sec
10 sec
1 sec 1 sec
on
repeat
off
on
repeat
off
on
repeat
off
on
repeat
off
on
repeat
off
on
repeat
off
on
repeat
off
on
repeat
off
Doorbell 2
LED
vibration*
Telephone
LED
vibration*
Person call
LED
vibration*
Baby
LED
vibration*
Fire alarm
LED
vibration*
Water alarm
LED
vibration*
Alarm
LED
vibration*
RM2689-0_signolux_MV-1_2019-11.indd 4 30.11.2019 08:08:45

English 5
Warranty
The »signolux MV-1« is a very reliable
product. Should a malfunction occur
despite the unit having been set up
and operated correctly, please con-
tact your dealer or the manufacturer
directly.
This warranty covers the repair of the
product and returning it to you free of
charge. It is recommended that you
send in the product in its original
packaging, so keep the packaging
until the end of the warranty period.
The warranty does not apply to da-
mage caused by incorrect handling
or attempts to repair the unit by unau-
thorised persons (destruction of the
seal on the unit).
Repairs will only be carried out under
warranty if the completed warranty
card is returned accompanied by
a copy of the dealer’s invoice/till re-
ceipt.
Always specify the product serial
number in any event.
Maintenance and care
The components of the »signolux MV-1«
do not require any maintenance. If
they become dirty, simply wipe them
clean with a soft, damp cloth.
Never use spirits, thinners or other or-
ganic solvents.
Do not expose them to full sunlight.
In addition, they must be protected
against excessive heat, moisture and
severe mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any containers filled with water, such
as flower vases, or anything with an
open flame, such as a lit candle, abo-
ve or near the product.
RM2689-0_signolux_MV-1_2019-11.indd 5 30.11.2019 08:08:45

6 English
Specifications
Power supply: 100 - 230 V, 50 Hz / 7.5V DC, 1A
MV-1:
Inbuilt Lithium-ion battery: 2500 mAh
Height: 65 mm
Width: 92 mm
Length: 136 mm
Weight: 206 g
Vibrating pad:
Height: 31,5 mm
Diameter: 90 mm
Weight: 84 g
Connection cable length: 190 cm

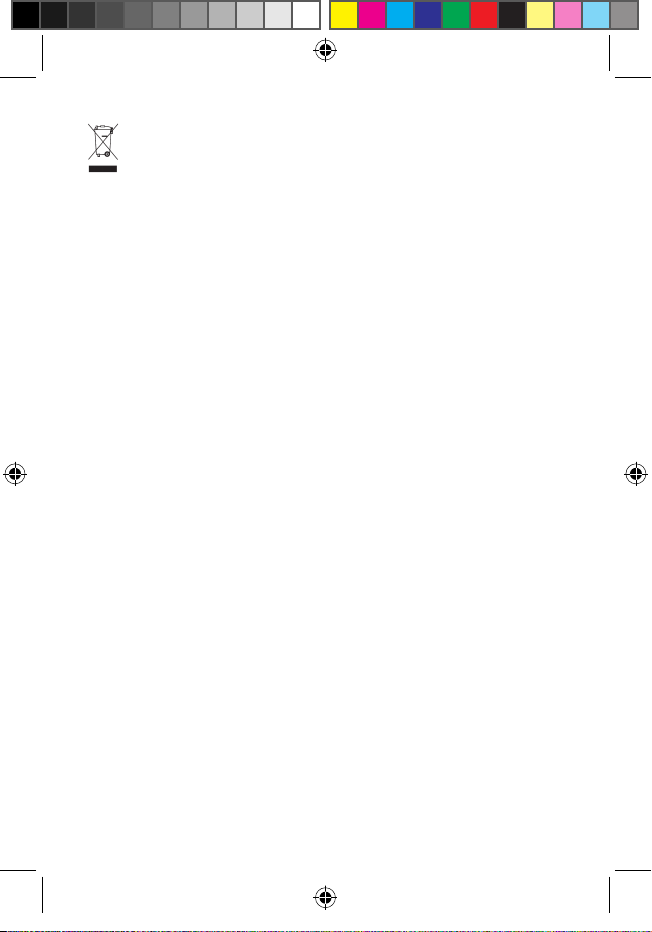

Disposal of used electrical and electronic units (applicable in the countries
of the European Union and other European countries with a separate
collection system). The symbol on the product or the packaging indicates
that this product is not to be handled as ordinary household waste but has to
be returned to a collecting point for the recycling of electrical and electronic
units. You protect the environment and health of your fellow man by the correct
disposal of this product.
Environment and health are endangered by incorrect disposal. Material recy-
cling helps to reduce the consumption of raw material. You will receive further
information on the recycling of products from your local community, our com-
munal disposal company or your local dealer.
RM2689-0_signolux_MV-1_2019-11.indd 6 30.11.2019 08:08:45

English 7
This device complies with the following EU directives:
- 2011 / 65 / EC RoHS directive
- 2002 / 96 / EC WEEE directive

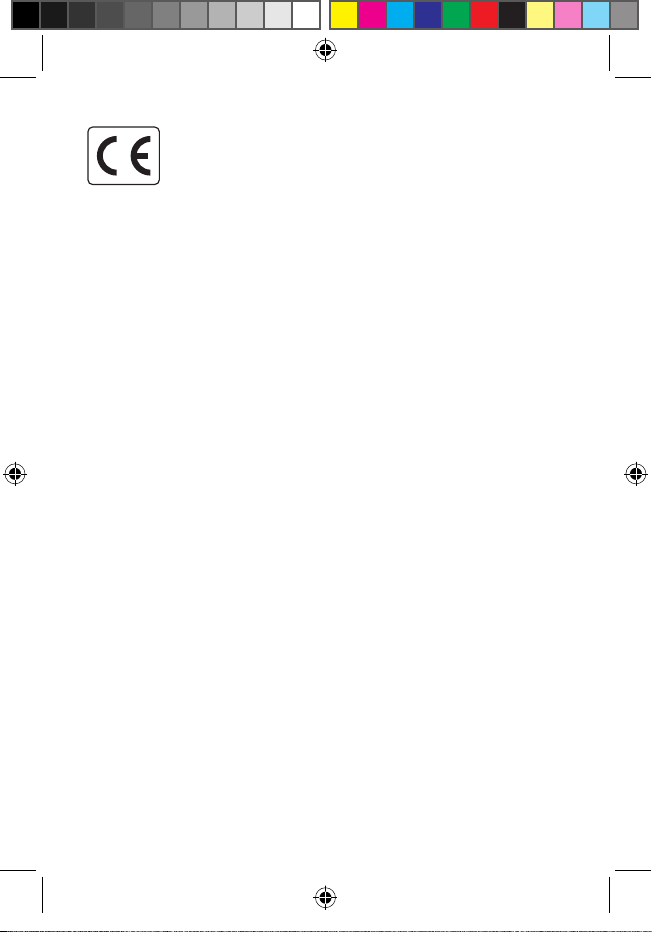

Compliance with the directives listed above is confirmed by the CE seal on
the device. CE compliance declarations are available on the Internet at
www.humantechnik.com.
Technical specifications subject to change without prior notice.
RM2689-0_signolux_MV-1_2019-11.indd 7 30.11.2019 08:08:45

8 Français
Prise AUX
du récepteur
Prise du
coussin vibrant
Prise pour le
bloc d‘alimentation
RM2689-0_signolux_MV-1_2019-11.indd 8 30.11.2019 08:08:45

Français 9
Nous vous félicitons d’avoir
acheté un module de vibration MV-1
de «Signolux». Vous avez opté
pour un système moderne et fiable.
Veuillez lire attentivement l’intégralité
de ce mode l’emploi, afin de mettre
en service l’appareil correctement et
de vous familiariser avec toutes les
possibilités du système.
Contenu de l’emballage
Veuillez vérifier que toutes les pièces
énumérées ci-dessous sont incluses :
- Module de vibration MV-1 de «Signolux»
- Coussin vibrant
- Bloc d’alimentation de 7,5 V
- Câble de branchement AUX
- Mode d’emploi
- Carte de garantie
S‘il manque des pièces, veuillez
contacter votre distributeur ou directe-
ment le fabricant.
Principe de fonctionnement
Le « Signolux MV-1» reçoit le signal
provenant de la sortie AUX des différents
types de récepteurs «Signolux» et
active le coussin vibrant connecté à
la sortie VIB.
Pour des raisons de sécurité, le MV-1
contient une pile rechargeable. En
cas de panne, la pile du MV-1 agit
comme source de secours jusqu’à
1500 vibrations de 30 secondes
chacune.
Installation
Brancher le bloc d’alimentation sur la
prise 7,5 V à l’arrière du MV-1 et en-
suite brancher l’adaptateur dans une
prise électrique.
Brancher la sortie AUX du
récepteur «Signolux» (ex. : paget-
te vibrante) à l’entrée aux MV-1 en
utilisant le câble de branchement
AUX. Brancher le coussin vibrant à la
sortie VIB du MV-1.
Le MV-1 est prêt à être utilisé.
La recharge de la pile prend 5 heures
pour atteindre sa pleine charge. Le
fonctionnement du MV-1 n’est pas
affecté par la recharge de la pile.
Compatibilité des récepteurs
«Signolux»
Les récepteurs «Signolux» suivants
et les autres appareils Humantechnik
qui utilise la sortie AUX peuvent être
utilisés avec le MV-1 et le coussin
vibrant sans pile :
- Pagette vibrante «Signolux»
- Récepteur visuel «Signolux»
- Réveille-matin «Signolux»
- Détecteur pour cellulaire iBell
2
Prenez note : Le récepteur visuel
«Signolux» peut être utilisé avec
le coussin vibrant sans pile direc-
tement (sans le MV-1). Le coussin
vibrant sans pile peut être branché
directement au récepteur visuel
«Signolux», dans ce cas le MV-1
n’est pas nécessaire.
RM2689-0_signolux_MV-1_2019-11.indd 9 30.11.2019 08:08:45

10 Français
Identication des signaux
Sonnette de porte 1
LED
Vibration*
* seulement avec
coussin vibrant
connecté
20 sec
10 sec
1 sec 1 sec
marche
répétition
arrêt
marche
répétition
arrêt
marche
répétition
arrêt
marche
répétition
arrêt
marche
répétition
arrêt
marche
répétition
arrêt
marche
répétition
arrêt
marche
répétition
arrêt
Sonnette de porte 2
LED
Vibration*
Téléphone
LED
Vibration*
Appel de personnes
LED
Vibration*
Cris de bébé
LED
Vibration*
Alarme incendie
LED
Vibration*
Alarme eau
LED
Vibration*
Alarme
LED
Vibration*
RM2689-0_signolux_MV-1_2019-11.indd 10 30.11.2019 08:08:46

Français 11
Garantie
Les appareils sont très fiables. Si en
dépit d’un montage et d’un emploi
corrects, des dysfonctionnements
apparaissaient, veuillez contacter
votre vendeur spécialisé ou vous ad-
resser directement au fabricant.
La garantie comprend la réparation
gratuite y compris la réexpédition.
La seule condition est de retourner
les appareils dans leurs emballages
d’origine. Ne le jetez donc pas.
Cette garantie ne s’applique pas pour
des dommages occasionnés par une
mauvaise manipulation ou encore
des tentatives de réparation par des
personnes non autorisées (endom-
magement du sceau de l’appareil).
Les réparations sous garantie ne sont
exécutées qu’après réception du
coupon de garantie dûment rempli ou
d’une copie de la facture ou du ticket
de caisse du revendeur.
Le numéro de l’appareil doit être
indiqué dans tous les cas.
Maintenance et entretien
Les appareils sont exempts de main-
tenance. S’ils sont sales, nettoyez
les appareils avec un chiffon doux et
légèrement humide.
N’utilisez jamais d’alcool, de diluant
ni d´autres solvants organiques.
Les appareils ne doivent pas être
exposés au soleil. En outre, ils doi-
vent être protégés contre la chaleur
excessive, l‘humidité et les chocs
mécaniques importants.
Important:
Les appareils ne sont pas protégés
contre l’eau. Ne pas poser d’objet
rempli d’un liquide, par exemple un
vase, près de l’appareil. De même,
ne pas poser près de l’appareil une
source de combustion par exemple
une bougie allumée.
RM2689-0_signolux_MV-1_2019-11.indd 11 30.11.2019 08:08:46

12 Français
Gestion des déchets électriques et électroniques (dans les pays de
l’Union européenne et dans les autres pays européens disposant d’un
système de collecte distinct pour cette classe de déchets). Le symbole
sur le produit ou l’emballage indique que ce produit ne doit pas être jeté comme
les déchets ménagers ordinaires, mais apporté à un point de collecte pour le
recyclage des déchets électriques et électroniques. En respectant ces règles
pour votre équipement usagé, vous apportez une contribution importante à la
protection de l’environnement et de votre santé. Le non-respect de ces règles
pour votre équipement usagé constitue une atteinte à l’environnement et une
menace pour votre santé. Le recyclage des matériaux contribue à réduire la
quantité de matières premières utilisées. Pour en savoir plus sur le recyclage de
ce produit, veuillez contacter les autorités locales compétentes, votre mairie ou
le magasin où vous avez effectué votre achat.
Caractéristiques techniques
Alimentation électrique : 100 - 230 V, 50 Hz / 7.5V DC, 1A
MV-1 :
Hauteur : 65 mm
Largeur : 92 mm
Longueur : 136 mm
Poids : 206 g
Coussin vibrant:
Hauteur : 31,5 mm
Diamètre : 90 mm
Poids : 84 g
Longueur du câble de
raccordement : 190 cm
RM2689-0_signolux_MV-1_2019-11.indd 12 30.11.2019 08:08:46

Français 13
Cet appareil est conforme aux exigences des directives de l’Union Européen-
ne suivantes :
- 2011 / 65 / CE Directive RoHS
- 2002 / 96 / CE Directive WEEE
La conformité avec les directives ci-dessus est attestée par le logo CE apposé
sur l’appareil. Les déclarations de conformité CE sont consultables sur Internet
sur le site www.humantechnik.com.
Sous réserve de modifications techniques.
RM2689-0_signolux_MV-1_2019-11.indd 13 30.11.2019 08:08:46

14 Français
RM2689-0_signolux_MV-1_2019-11.indd 14 30.11.2019 08:08:46

Français 15
RM2689-0_signolux_MV-1_2019-11.indd 15 30.11.2019 08:08:46

Humantechnik Service-Partner
D
NL
CH
For other service-partners
in Europe please contact:
Humantechnik Germany
Tel.: [phone]
Fax.: [phone]
Internet: www.humantechnik.com
e-mail: [email protected] RM268900 · 2019-11
Netherlands
Switzerland
Germany
Humantechnik GmbH
Im Wörth 25
D-79576 Weil am Rhein
F/B
France
Belgium
Humantechnik GHL AG
Rastatterstrasse 9
CH-4057 Basel
SMS
Audio Electronique Sàrl
173 rue du Général de Gaulle
F-68440 Habsheim
Hoorexpert BV
Gildenstraat 30
NL-4143 HS Leerdam
Tel.: [phone]
Fax.: [phone]
E-mail: [email protected]
GB
Great Britain
Tel.: [phone]
Fax.: [phone]
E-mail: [email protected]
Tel.: [phone]
Fax.: [phone]
E-mail: [e-mail]
Tel.: [phone]
Fax.: [phone]
E-mail: [email protected]
Sarabec Ltd
15 High Force Road
GB-Middlesbrough TS2 1RH
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
RM2689-0_signolux_MV-1_2019-11.indd 16 30.11.2019 08:08:46
