Hunter 25522 Manual

Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Before installing your fan, record the following information for your records and warranty assistance.
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.
Model Name
Catalog No.
Serial No.
Date Purchased
Where Purchased

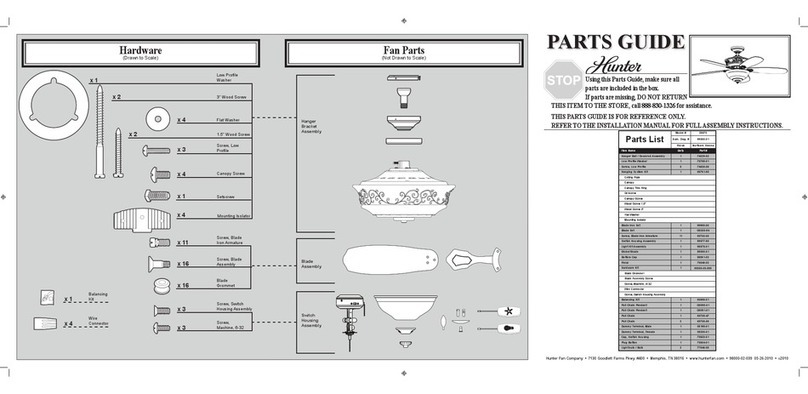

PARTS GUIDE
PARTS GUIDE
PARTS GUIDE
PARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.
Flat Washer
Wood Screw
Wood Screw
Set Screw
Wire Nut
Blade Assembly Screw Screw, Machine, 6-32
Canopy Screw
Blade
Canopy
Trim Ring
Canopy
Ceiling Plate
Adapter Cover
Adapter
Gasket
Pull Chain
Pendant
Motor Housing Assembly
Hanger Ball
/ Downrod
Assembly
Switch /
Housing
Assembly
Balancing
Kit
28
76
Globe / Shade
150
12
99
243
7
75
2
5
4
3
Ceiling Plate
Gasket
Pull Chain
78
65
67
64
69
62 868
70
Switch
Housing Cover
Switch Housing
Plug Button
Dummy
Terminal, Male
Dummy
Terminal,
Female
29
41
205
206
GUÍA DE PIEZAS

PARTS GUIDE
PARTS GUIDE
R
98000-01-771
6/21/07
GUÍA DE PIEZAS
Model # 25522 25521
Asm. Dwg. # 97434-01 97434-02
Finish New Bronze White
Item # Item Name Qnty Part # Part #
1 * Hanging System Kit 1 94335-08 94335-08
2 Ceiling Plate 1 ----------- -----------
3 Canopy 1 ----------- -----------
5 Ceiling Plate Gasket 1 ----------- -----------
7 Hanger Ball / Downrod Assembly 1 ----------- -----------
8 Set Screw 1 ----------- -----------
62 Canopy Screw 4 ----------- -----------
64 Wood Screw 2 ----------- -----------
65 Wood Screw 2 ----------- -----------
68 Flat Washer 4 ----------- -----------
12 Adapter Cover 1 75079-01 75079-01
28 Switch / Housing Assembly 1 86028-01 86028-01
29 Switch Housing Cover 1 73853-01 73853-01
41 Switch Housing Plug Button 1 73854-01 73854-01
60 * Hardware Kit 1 97434-00-850 97434-00-851
67 Blade Assembly Screw 6 63755-06 63755-06
69 Screw, Machine, 6-32 3 74506-02 74506-02
70 Wire Nut 4 05172-01 05172-01
75 Balancing Kit 1 07570-01 07570-01
76 Pull Chain Pendant 2 74393-05 74393-05
78 Pull Chain 2 63756-03 63756-03
99 Blade Set 1 94804-01 94804-02
150 Globe / Shade 1 85606-01 85606-01
205 Dummy Terminal, Male 1 08200-01 08200-01
206 Dummy Terminal, Female 1 08198-01 08198-01
243 Adapter Gasket 1 75079-01 75079-01
Part List

PARTS GUIDE
PARTS GUIDE
Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.
Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.
Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.
POR FAVOR NO DEVUELVAESTE PRODUCTOALATIENDADONDE LO COMPRÓ.
Nombre del modelo
No. de catálogo
No. de serie
Fecha de compra
Lugar de compra
Para informaciones adicionales acerca de:
Productos Hunter zLocalización de fallas
Localización de distribuidores
Localización de centros de servicio
Llame al teléfono 1-800-448-6837
www.hunterfan.com
Si el ventilador no funciona:
1. Consulte la guía de localización de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al teléfono 901-248-2222 para
obtener asistencia técnica.
Si alguna pieza falta o está rota:
Llame al teléfono 1-888-830-1326
Conjunto del
interruptor
/alojamiento
Globo / Pantalla
Bola de suspensión
/ Conjunto de varilla
Anillo de la
moldura
de campana
Campana
Placa de techo Kit de equilibrado
Cubierta de la
caja del interruptor
Botón taponador
de la caja del interruptor
Terminal simulado,
macho
Terminal simulado,
hembra
2
4
3
7
75
41
205
206
29
150
28
Tornillo de máquina 6-32
Paleta
Cubierta del adaptador
Empaquetadura
de adaptador
Pendiente
del tirador de cadena
76
12
99
243
5Junta
(guarnición)
del cielorraso
Tirador de cadena
78
69
Tornillo, de madera
Tornillo, de campana
62
64 Tornillo, de madera
65
Tornillo prisionero
Empalme plástico
Arandela, plana
70
8
67 68
Tornillo, de conjunto
de paleta
Conjunto del
motor y caja

PARTS GUIDE
PARTS GUIDE
GUÍA DE PIEZAS
R
98000-01-771
6/21/07
No. del modelo 25522 25521
No. del dibujo
de ensamblaje
97434-01 97434-02
Acabado Bronce nuevo Blanco
No. del ítem Nombre del ítem Cantidad No. de la pieza No. de la pieza
1 * Equipo de sistema de colgar 1 94335-08 94335-08
2 Placa de techo 1 ----------- -----------
3 Campana 1 ----------- -----------
5 Junta (guarnición) del cielorraso 1 ----------- -----------
7 Bola de suspensión / Conjunto de varilla 1 ----------- -----------
8 Tornillo prisionero 1 ----------- -----------
62 Tornillo de la campana 4 ----------- -----------
64 Tornillo, de madera 2 ----------- -----------
65 Tornillo, de madera 2 ----------- -----------
68 Arandela plana 4 ----------- -----------
12 Cubierta del adaptador 1 75079-01 75079-01
28 Conjunto del interruptor /alojamiento 1 86028-01 86028-01
29
Cubierta de la caja del interruptor 1 73853-01 73853-01
41
Botón taponador de la caja del interruptor 1 73854-01 73854-01
60 * Equipo de herrajes 1 97434-00-850 97434-00-851
67 Tornillo, de conjunto de paleta 6 63755-06 63755-06
69 Tornillo de máquina 6-32 3 74506-02 74506-02
70 Empalme plástico 4 05172-01 05172-01
75 Kit de equilibrado 1 07570-01 07570-01
76 Pendiente del tirador de cadena 2 74393-05 74393-05
78 Tirador de cadena 2 63756-03 63756-03
99 Juego de paletas 1 94804-01 94804-02
150 Globo / Pantalla 1 85606-01 85606-01
205
Terminal simulado, macho 1 08200-01 08200-01
206 Terminal simulado, hembra 1 08198-01 08198-01
243
Empaquetadura de adaptador 1 75079-01 75079-01
Lista de piezas
