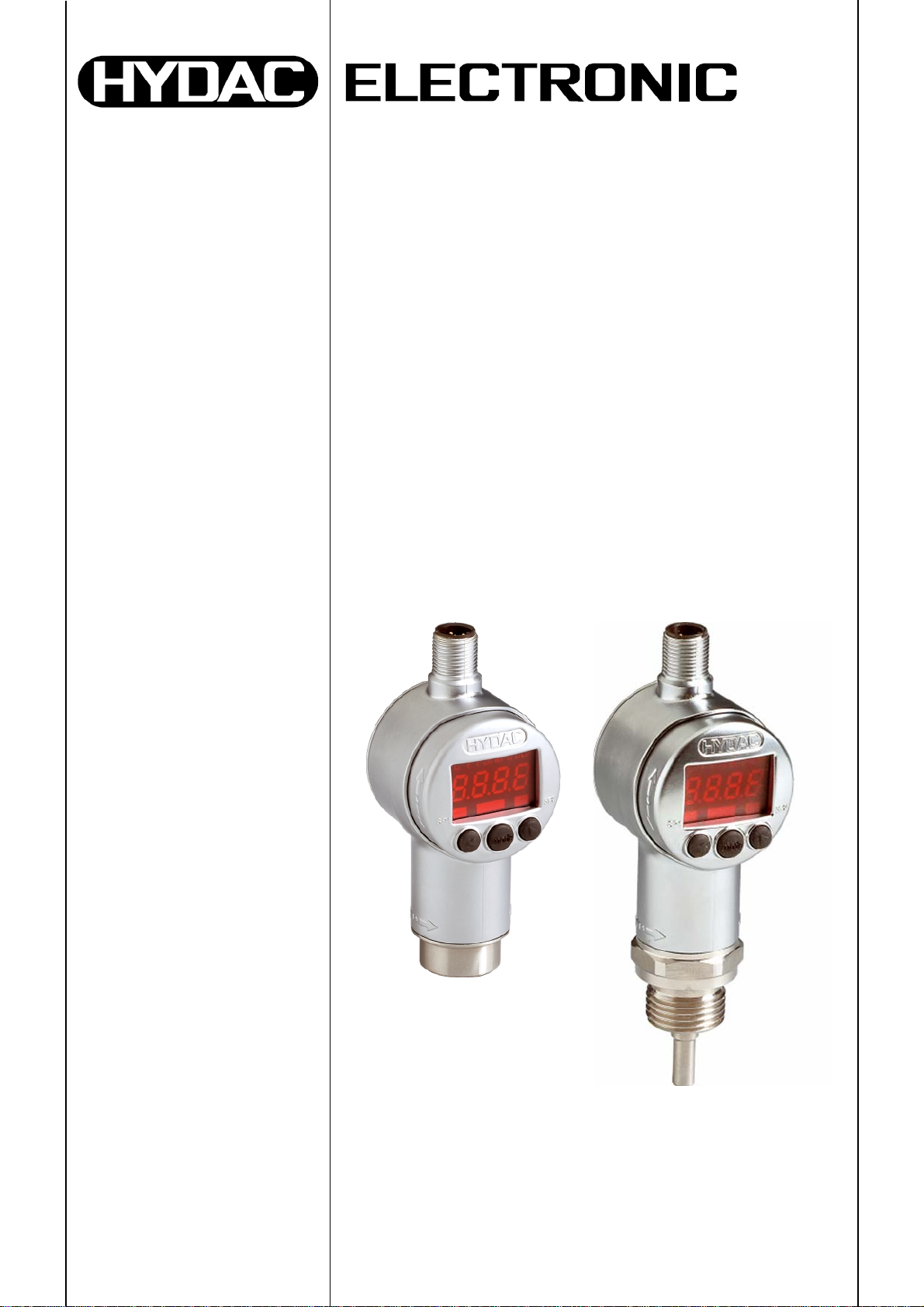

Hydac ETS 3000 Series User manual

Bedienungsanleitung
(Originalanleitung)
Operating Instructions
(Translation of original
instructions)
Elektronischer
Temperaturschalter
Electronic Temperature Switch
ETS 3000
Mit IO-Link Schnittstelle
With IO-Link Interface
Mat –Nr. 669904 / Stand: 28.04.2020 D/E

2 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Inhaltsverzeichnis
Vorwort...................................................................................................................4
1 Sicherheitshinweis ......................................................................................5
2 Haftungsausschluss....................................................................................5
3 Gewährleistung............................................................................................5
4 Sicherheit .....................................................................................................5
4.1 Symbole und Hinweise................................................................................5
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch .........................6
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme .............................................6
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten.................................6
4.5 Organisatorische Maßnahmen................................................................................7
5 Funktionen des ETS 3000 ...........................................................................7
6 Montage........................................................................................................7
6.1 Allgemeine Montagehinweise..................................................................................7
6.2 Zusätzliche Montagehinweise .................................................................................8
7 Bedienelemente des ETS 3000...................................................................9
8 Betriebsarten................................................................................................9
8.1 SIO-Mode................................................................................................................9
8.2 SDCI-Mode .............................................................................................................9
9 Parametrierung ..........................................................................................11
9.1 Manuelle Parametrierung am Gerät......................................................................11
9.2 Parametrierung im SDCI-Mode.............................................................................11
10 Darstellung der Digitalanzeige .................................................................12
11 Ausgangsverhalten ...................................................................................14
11.1 Schaltausgänge ....................................................................................................14
11.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP) ........................................................ 14
11.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc) ........................................... 15
11.2 Einstellbereiche für die Schaltausgänge ...............................................................16
11.3 Analogausgang .....................................................................................................16
12 Grundeinstellungen...................................................................................17
12.1 Hauptmenü............................................................................................................17
12.2 Erweiterte Funktionen ...........................................................................................18
12.3 Ändern der Grundeinstellungen ............................................................................19
13 Rücksetzen der Spitzenwerte...................................................................19

ETS 3000 IO-Link 3
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
14 Programmierfreigabe ................................................................................20
14.1 Allgemeines...........................................................................................................20
14.2 Ändern der Programmierfreigabe..........................................................................20
15 Fehlermeldungen.......................................................................................20
16 Anschlussbelegung...................................................................................21
17 Technische Daten......................................................................................22
17.1 ETS 3200 mit integriertem Sensor ........................................................................22
17.2 ETS 3800 für externen Sensor..............................................................................23
17.3 IO-Link-spezifische Daten .....................................................................................24
18 Typenschlüssel..........................................................................................25
18.1 ETS 3200 mit integriertem Sensor ........................................................................25
18.2 ETS 3800 für externen Sensor..............................................................................26
19 Zubehör.......................................................................................................27
19.1 Elektrischer Anschluss ..........................................................................................27
19.2 Mechanischer Anschluss ......................................................................................27
19.3 Externer PT100 Sensor.........................................................................................30
19.3.1 Abmessungen und technische Daten .............................................................................. 30
19.3.2 Elektrischer Anschluss .................................................................................................... 30
20 Geräteabmessungen .................................................................................31
20.1 ETS 3200 mit integriertem Sensor ........................................................................31
20.2 ETS 3800 für externen Sensor..............................................................................31
21 Abkürzungsverzeichnis ............................................................................32
22 Kontakt........................................................................................................33
23 Anhang / Annex: IODD Einstellparameter / IODD Setting Parameters.34

4 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Vorwort
Für Sie, den Benutzer unseres Produktes, haben wir in dieser
Dokumentation die wichtigsten Hinweise zum Bedienen und Warten
zusammengestellt.
Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine
bestimmungsgemäßen Einsatzmöglichkeiten optimal zu nutzen.
Diese Dokumentation muss ständig am Einsatzort verfügbar sein.
Bitte beachten Sie, dass die in dieser Dokumentation gemachten Angaben
der Gerätetechnik dem Zeitpunkt der Literaturerstellung entsprechen.
Abweichungen bei technischen Angaben, Abbildungen und Maßen sind
deshalb möglich.
Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben
weitere Anregungen und Hinweise, so wenden Sie sich bitte an:
HYDAC ELECTRONIC GMBH
Technische Dokumentation
Hauptstraße 27
66128 Saarbrücken
-Deutschland-
Tel: [phone] / 509-01
Fax: [phone]
E-Mail: [e-mail]
Die Redaktion freut sich über Ihre Mitarbeit.
„Aus der Praxis für die Praxis“
-------------------------------------------------------------------------------------------------
Diese Bedienungsanleitung, einschließlich der darin enthaltenen
Abbildungen, ist urheberrechtlich geschützt. Drittanwendungen dieser
Bedienungsanleitung, welche von den urheberrechtlichen Bestimmungen
abweichen, sind verboten. Die Reproduktion, Übersetzung sowie die
elektronische und fotografische Archivierung und Veränderung bedarf der
schriftlichen Genehmigung durch den Hersteller. Ein Verstoß kann
rechtliche Schritte gegen den Zuwiderhandelnden nach sich ziehen.

ETS 3000 IO-Link 5
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
1 Sicherheitshinweis
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelieferten
Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienanleitung und stellen
Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder technischen
Angaben kann zu Sach- und / oder Personenschäden führen.
2 Haftungsausschluss
Diese Bedienungsanleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist
dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen
haben könnten. Haben Sie bitte deshalb Verständnis dafür, dass wir, soweit sich nach-
stehend nichts anderes ergibt, unsere Gewährleistung und Haftung - gleich aus welchen
Rechtsgründen - für die Angaben in dieser Bedienungsanleitung ausschließen.
Insbesondere haften wir nicht für entgangenen Gewinn oder sonstige Vermögens-
schäden. Dieser Haftungsausschluss gilt nicht bei Vorsatz und grober Fahrlässigkeit. Er
gilt ferner nicht für Mängel, die arglistig verschwiegen wurden oder deren Abwesenheit
garantiert wurde, sowie bei schuldhafter Verletzung von Leben, Körper und Gesundheit.
Sofern wir fahrlässig eine vertragswesentliche Pflicht verletzen, ist unsere Haftung auf den
vorhersehbaren Schaden begrenzt. Ansprüche aus Produkthaftung bleiben unberührt.
Im Falle der Übersetzung ist der Text der deutschen Originalbedienungsanleitung der
allein gültige.
3 Gewährleistung
Grundsätzlich gelten die „Allgemeinen Geschäftsbedingungen“ der Firma HYDAC
ELECTRONIC GMBH. Diese stehen dem Betreiber spätestens mit der Auftrags-
bestätigung bzw. mit dem Vertragsabschluss zur Verfügung.
Sie finden diese auch unter www.hydac.com Allgemeine Geschäftsbedingungen
(AGB).
4 Sicherheit
4.1 Symbole und Hinweise
Das Symbol bedeutet, dass Tod, schwere Körperverletzung oder
erheblicher Sachschaden eintreten können, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG !
Das Symbol bedeutet, dass eine leichte Körperverletzung oder ein
Sachschaden eintreten kann, wenn die entsprechenden Vorsichts-
maßnahmen nicht getroffen werden.
VORSICHT !

6 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und
Anwendungstipps des verwendeten Produkts.
Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen
nach DIN EN 100 015-1 zu beachten sind.
(Herbeiführen eines Potentialausgleichs zwischen Körper und Geräte-
masse sowie Gehäusemasse über einen hochohmigen Widerstand (ca.
1 MOhm) z.B. mit einem handelsüblichen ESD-Armband.)
4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch
Mängel- und Haftungsansprüche – gleich aus welchem Rechtsgrund – bestehen
insbesondere nicht bei fehlerhafter oder unsachgemäßer Installation, Inbetriebnahme,
Verwendung, Behandlung, Lagerung, Wartung, Reparatur, Einsatz ungeeigneter
Betriebsmittel oder sonstiger nicht vom Hersteller zu verantwortenden Umständen.
Für die Bestimmung der Schnittstellen zum Einbau in eine Anlage, den Einbau, die
Verwendung und die Funktionalität des Produkts in dieser Anlage übernimmt der
Hersteller keine Verantwortung.
4.3 Verpflichtung des Betreibers vor der Inbetriebnahme
Gemäß der EG-Maschinenrichtlinie entspricht das Mess-System einer Komponente für
den Einbau in eine Anlage/Maschine. Des Weiteren wurde die Konformität des Mess-
Systems hinsichtlich der EMV-Richtlinie geprüft.
Die Inbetriebnahme des Mess-Systems ist deshalb erst dann erlaubt, wenn festgestellt
wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den
Bestimmungen der EG-Maschinenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten
Normen, Europanormen oder den entsprechenden nationalen Normen entspricht.
4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten
Alle Arbeiten am Mess-System dürfen nur von qualifiziertem Fachpersonal durch-
geführt werden.
Qualifiziertes Personal sind Personen, die auf Grund ihrer Ausbildung, Erfahrung und
Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen,
Unfallverhütungsvorschriften und Betriebsverhältnisse, von dem für die Sicherheit der
Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkeiten
auszuführen, und dabei mögliche Gefahren erkennen und vermeiden können.
Zur Definition von „Qualifiziertem Personal“ sind zusätzlich die Normen VDE 0105-100
und IEC 364 einzusehen (Bezugsquellen z.B. Beuth Verlag GmbH, VDE-Verlag GmbH).
Klare Regelung der Verantwortlichkeiten für die Montage, Installation, Inbetriebnahme
und Bedienung sind festzulegen. Es besteht Beaufsichtigungspflicht bei zu schulendem
oder anzulernendem Personal!

ETS 3000 IO-Link 7
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
4.5 Organisatorische Maßnahmen
Diese Bedienungsanleitung muss ständig am Einsatzort des Mess-Systems griffbereit
aufbewahrt werden.
Ergänzend zur Bedienungsanleitung sind allgemeingültige gesetzliche und sonstige
verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und
müssen vermittelt werden.
Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen und
Erfordernisse müssen beachtet und vermittelt werden.
Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und Anforde-
rungen an das Personal hinzuweisen.
Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeitsbeginn die
Bedienungsanleitung, insbesondere das Kapitel 4 Sicherheit, gelesen und verstanden
haben.
Das Typenschild, eventuell aufgeklebte Verbots- bzw. Hinweisschilder auf dem Mess-
System müssen stets in lesbarem Zustand erhalten werden.
Reparaturen dürfen nur vom Hersteller, oder einer vom Hersteller autorisierten Stelle
bzw. Person vorgenommen werden.
5 Funktionen des ETS 3000
Der ETS 3000 ist mit integriertem und mit externem Temperatursensor erhältlich.
Je nach Ausführung bietet das Gerät folgende Funktionen:
Unterstützt IO-Link-Spezifikation V1.1 und V1.0
Unterstützt SIO-Modus
Anzeige der Schaltzustände im SIO-Modus
Modusanzeige (SIO oder SDCI)
Anpassung an die jeweilige Applikation durch spezifische Parametereinstellung
Messwertanzeige der aktuellen Temperatur in °C oder °F
Anzeige des Minimalwertes, des Maximalwertes oder eines eingestellten
Schaltpunktes
Schalten der Schaltausgänge entsprechend der Temperatur und den eingestellten
Schaltparametern
Analogausgang
Programmierfreigabe
6 Montage
6.1 Allgemeine Montagehinweise
Der ETS 3000 mit integriertem Sensor kann über das Außengewinde (G1/2 A ISO 1179-2)
direkt an einem Hydraulikblock montiert werden. Der Temperatursensor ist in dem vor dem
Gewinde befindlichen Zapfen integriert. Um eine korrekte Temperaturmessung durchzu-
führen muss sichergestellt werden, dass sich dieser Zapfen im Volumenstrom des Fluides
befindet.
Der ETS 3000 mit externem Sensor wird mittels einer als Zubehör erhältlichen Schelle zur
Wandbefestigung montiert (siehe Kapitel 19.2 Mechanischer Anschluss).
Zur optimalen Ausrichtung ist eine Verdrehung um 340° in der Längsachse sowie um 270°
am Display inkl. der Bedientasten möglich.

8 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Der elektrische Anschluss ist von einem Fachmann nach den jeweiligen Landes-
vorschriften durchzuführen (VDE 0100 in Deutschland). Das Temperaturschaltergehäuse
ist dabei ordnungsgemäß zu erden. Beim Einschrauben in einen Hydraulikblock ist es
ausreichend, wenn der Block über das Hydrauliksystem geerdet ist. Bei Wandmontage
muss das Gehäuse separat geerdet werden (z.B. durch geschirmte Leitung).
ACHTUNG:
Das Einschrauben des ETS 3000 mit integriertem Sensor muss mit einem
passenden Maulschlüssel (Schlüsselweite 27) am Sechskant des Druck-
anschlusses erfolgen.
Eine unsachgemäße Montage, wie z.B. durch manuelles Eindrehen über
das Gehäuse, kann aufgrund der Verdrehbarkeit des ETS 3000 zu Beschä-
digungen am Gehäuse, bis hin zum vollständigen Ausfall des Gerätes
führen.
6.2 Zusätzliche Montagehinweise
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer
Störungen reduzieren:
Möglichst kurze Leitungsverbindungen herstellen.
Leitungen mit Schirm verwenden (z.B. LIYCY 4 x 0,5 mm²).
Der Kabelschirm ist in Abhängigkeit der Umgebungsbedingungen fachmännisch und
zum Zweck der Störunterdrückung einzusetzen.
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern oder störenden
Elektro- oder Elektronikgeräten ist möglichst zu vermeiden.

ETS 3000 IO-Link 9
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D

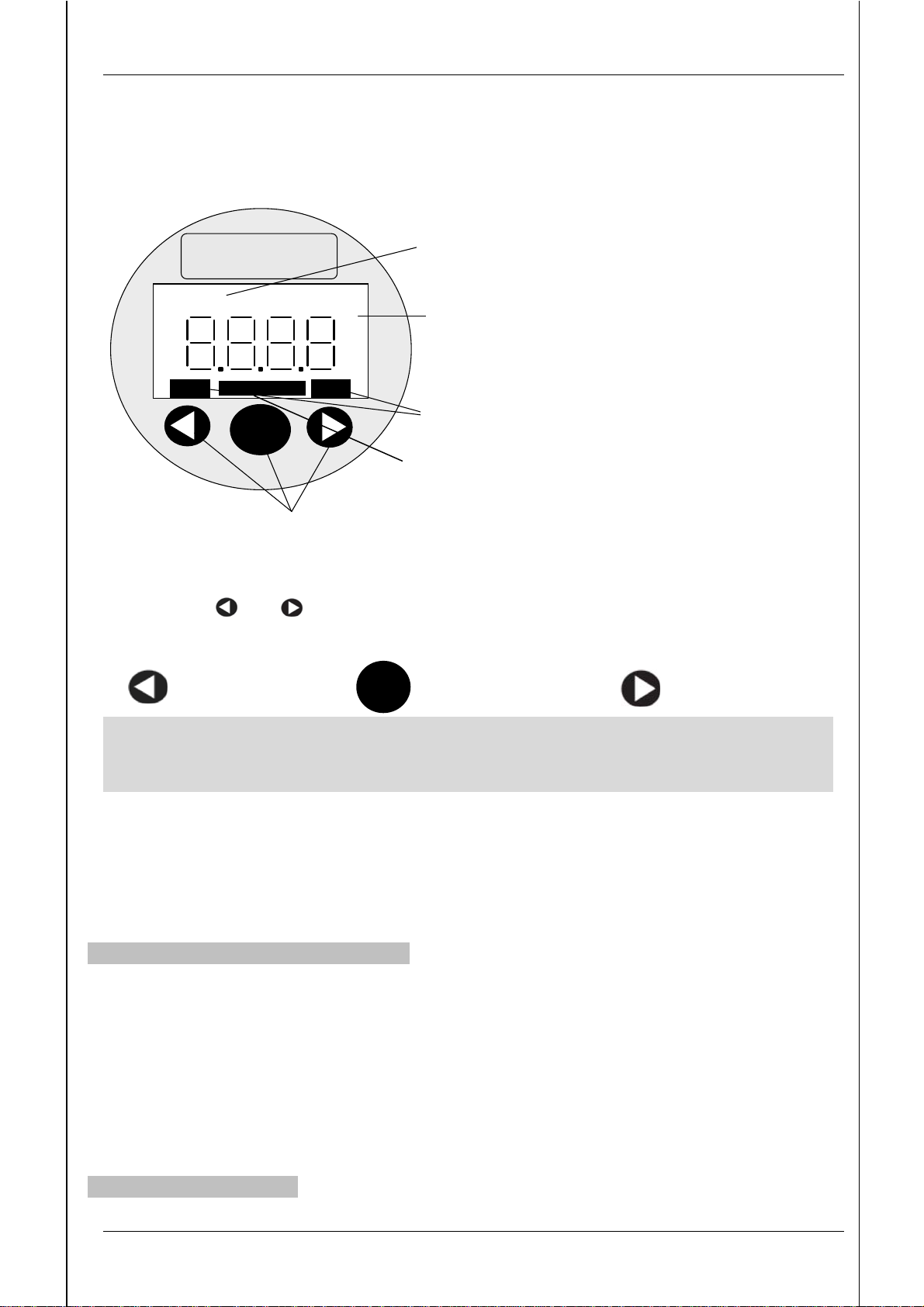

7 Bedienelemente des ETS 3000
4-stellige
Tasten zur Einstellung der
Digitalanzeige
und Zusatzfunktionen
Schaltpunkte, Rückschaltpunkte
SP1 SP2
HYDAC
mode
°C °F
Anzeige der
Temperatureinheit
LED-Anzeige für
aktiven Schaltpunkt
Die Pfeiltasten und dienen der Auswahl des gewünschten Menü-Punktes und zum
Einstellen der Werte.
•Im Menü absteigen •Menüpunkt auswählen •Im Menü aufsteigen
•Wert verkleinern •Wert bestätigen •Wert vergrößern
8 Betriebsarten
8.1 SIO-Mode
Nach dem Start befindet sich der Temperaturschalter im SIO-Mode (Standard IO-Mode).
In diesem Modus hat Pin 4 die Funktion eines Schaltausganges.
Die Mittel-LED leuchtet dauerhaft.
Gemäß Kapitel 12 Grundeinstellungen kann das Verhalten des ETS 3000 an die
jeweilige Applikation angepasst werden.
8.2 SDCI-Mode
Über einen angeschlossenen IO-Link-Master kann der Temperaturschalter per Wake-Up-
Signal in den SDCI-Mode (Single-drop digital communication interface for small sensors
and actuators) auch „IO-Link-Modus“ genannt, geschaltet werden. In diesem Modus ist Pin
4 ein Kommunikations-Pin. Der Master kann mit dem Temperaturschalter kommunizieren,
um Parameter zu ändern oder Messwerte auszulesen.
Die Mittel-LED blinkt.
Anzeige der
Druckeinheit
4-stellige
Digitalanzeige
LED-Anzeige für
aktiven Schaltpunkt
Tasten zur Einstellung der
Schaltpunkte, Rückschaltpunkte
und Zusatzfunktionen
LED-Anzeige dauerhaft leuchtend: Schalter im SIO-Modus
LED-Anzeige blinkend: Schalter im SDCI-Modus
mode

10 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Im SDCI-Mode findet eine zyklische Übertragung der Prozessdaten zu dem
angeschlossenen IO-Link-Master über den Kommunikations-Pin 4 statt.
Der ETS 3000 liefert eine Prozessdatenbreite von 2 Byte. Für den eigentlichen Messwert
(„PDV“ = „Process Data Value“) werden 14 Bit verwendet. Es wird eine Dezimalstelle
verwendet.
2 weitere Bits fungieren als Schaltbits („BDC“ = „Binary Digital Channel“), die wie
physische Transistorschalter parametriert werden können (siehe hierzu Kapitel 9.2
Parametrierung im SDCI-Mode bzw. Kapitel 23 Anhang / Annex: IODD
Einstellparameter / IODD Setting Parameters.
Die Prozess-Bits sind je nach Ausführung in einem oder 2 Datenwort gemäß Tabelle 1
angeordnet. Um den physikalischen Messwert zur Weiterverarbeitung in der Steuerung zu
erhalten, muss also zunächst für jedes Datenwort eine Bitschiebeoperation (Shift Right 2)
durchgeführt werden.
Tabelle 1 - IO-Link Prozessdatenstruktur, Anordnung der PDV und BDC Bit
subindex bit offset data type name description
1 0 Boolean BDC1 Temperatur – Schaltbit 1
2 1 Boolean BDC2 Temperatur – Schaltbit 2
3 2 14-bit UInteger PDV1 Prozesswert / Fluidtemperatur
Nachfolgende Abbildungen zeigen die Anordnung und Reihenfolge der Bits und Octets für
die Ausführung mit Temperaturfühler:
Octet 0
bit offset 15 14 13 12 11 10 9 8
subindex 3
element
bit 13 12 11 10 9 8 7 6
Octet 1
bit offset 7 6 5 4 3 2 1 0
subindex 3 2 1
element
bit 5 4 3 2 1 0
HINWEIS:
Ein direkter Zugriff über die Subindex-Nummer wird nicht unterstützt.

ETS 3000 IO-Link 11
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
9 Parametrierung
Der Temperaturschalter kann entweder manuell über Bedienelemente am Gerät oder über
die IO-Link-Schnittstelle mit jedem IO-Link fähigen Master- Konfigurationstool (gemäß IO-
Spezifikation V1.1) programmiert werden. Die IO-Link-Spezifikation V1.0 wird ebenfalls
unterstützt.
Wird der eingelesene Parametersatz vom Gerät nicht akzeptiert, empfehlen wir den
Parametersatz auf Plausibilität zu überprüfen.
Detaillierte Informationen zu IO-Link-Geräteparametern, Werkseinstellungen, Prozess-
und Diagnosedaten, unterstützte Standard Systembefehle sowie zusätzliche HYDAC
gerätespezifische Systembefehle für die verschiedenen Produktausführungen (Material-
nummern) sind der entsprechenden IODD (IO Device Description) zu entnehmen.
Die komplette IODD steht zum Download auf unserer Homepage zur Verfügung:
(http://www.hydac.com/de-de/produkte/sensorik/show/Material/index.html)
ProdukteSensorikProduktsuche
Bei Eingabe der Materialnummer (9xxxxx) erscheint das entsprechende ZIP-file
Als weitere Datenquelle für IODDs kann zudem der IODD finder verwendet werden:
(https://ioddfinder.io-
link.com/#/productvariants?vendorName=%22HYDAC%20ELECTRONIC%20GmbH%22)
9.1 Manuelle Parametrierung am Gerät
Der ETS 3000 kann über die Bedienelemente am Gerät parametriert werden. Menü-
führung siehe Kapitel 12 Grundeinstellungen.
9.2 Parametrierung im SDCI-Mode
Der Temperaturschalter kann im SDCI-Mode über die IO-Link-Schnittstelle mit jedem IO-
Link-fähigen Master-Konfigurationstool (gemäß IO-Spezifikation V1.1) parametriert
werden. Die IO-Link-Spezifikation V1.0 wird ebenfalls unterstützt.
Die Einstellparameter der IODD finden Sie in Kapitel 23 Anhang / Annex: IODD
Einstellparameter / IODD Setting Parameters.

12 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
10 Darstellung der Digitalanzeige
Bezeichnung Darstellung
7-Segment-
Anzeige
Darstellung ASCII

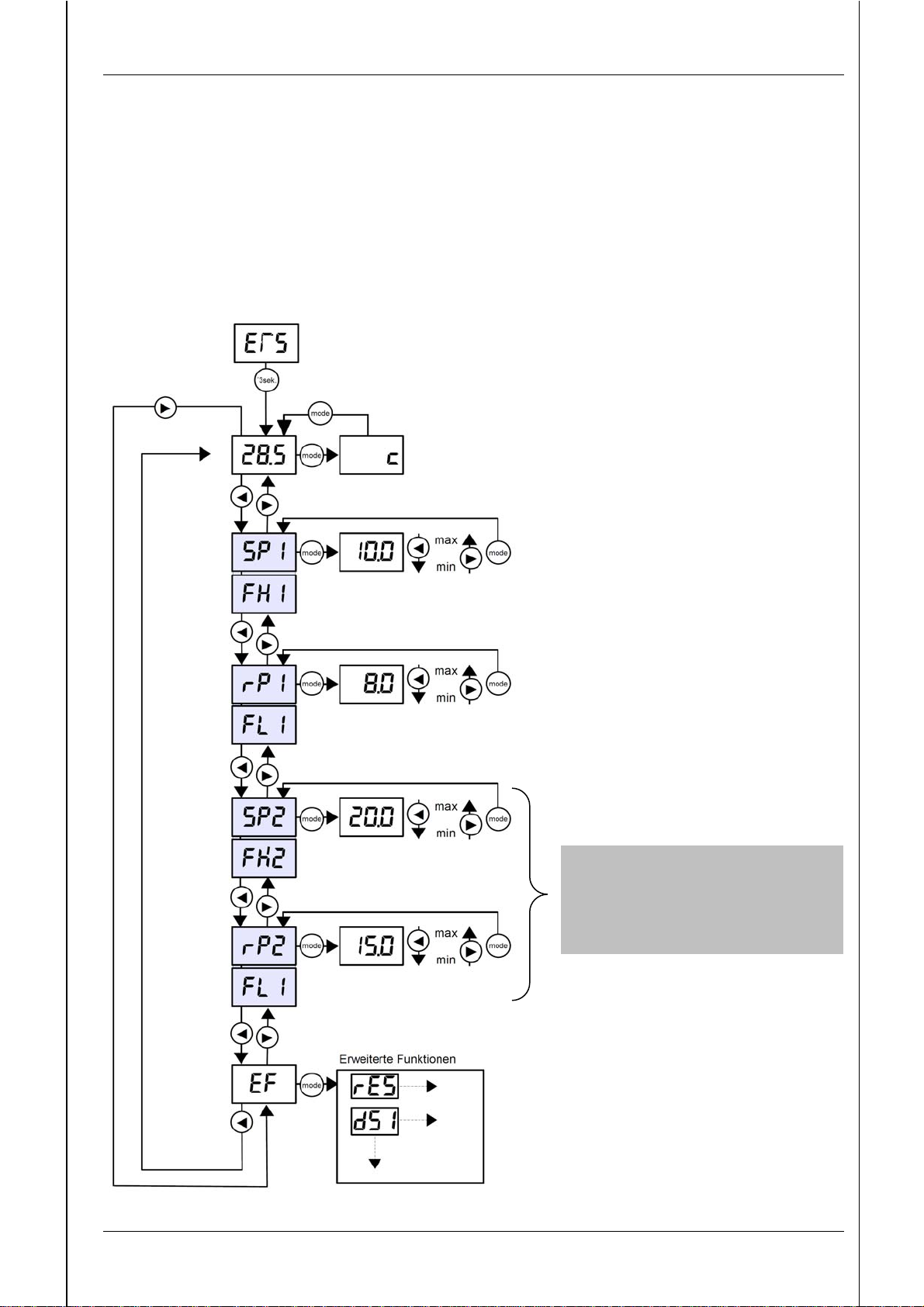

Schaltpunkt, Ausgang 1 sp1 SP1
Rückschaltpunkt, Ausgang 1 rp1 RP1
Schaltpunkt, Ausgang 2 sp2 SP2
Rückschaltpunkt, Ausgang 2 rp2 RP2
Temperaturfenster oberer Wert,
Ausgang 1 fk1 FH1
Temperaturfenster unterer Wert,
Ausgang 1 fl1 FL1
Temperaturfenster oberer Wert,
Ausgang 2 fk2 FH2
Temperaturfenster unterer Wert,
Ausgang 2 fl2 FL2

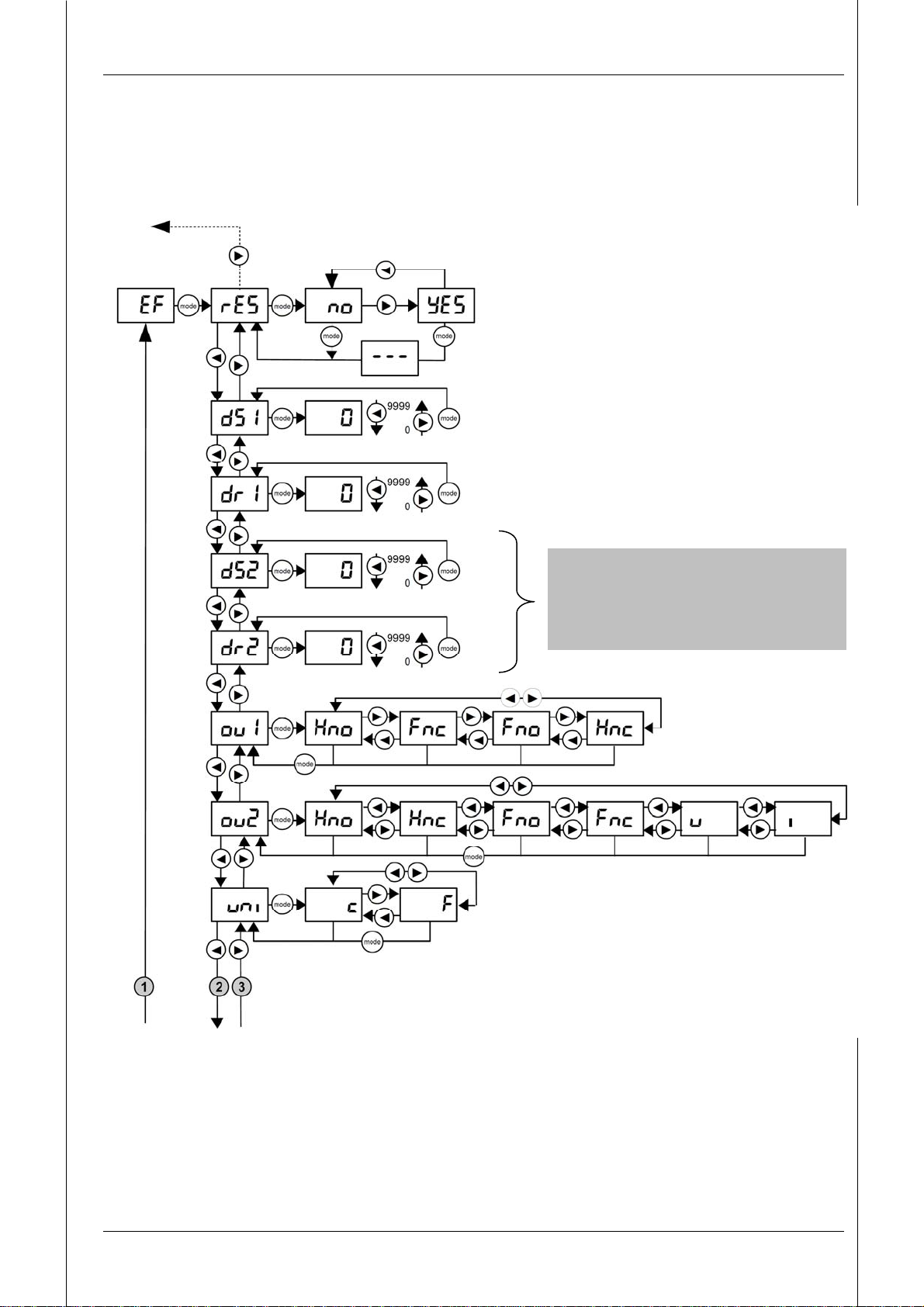

Erweiterte Funktionen ef EF
Rücksetzen Res RES
Schaltverzögerungszeit,
Ausgang 1 ds1 dS1
Schaltverzögerungszeit, Ausgang 2 ds2 dS2
Rückschaltverzögerungszeit,
Ausgang 1 dr1 dR1
Rückschaltverzögerungszeit,
Ausgang 2 dr2 dR2
Ausgang 1 ov1 Ou1
Ausgang 2 ov2 Ou2
Stromausgang i I
Spannungsausgang v U
Schließer bei Hysteresefunktion kno HNO
Schließer bei Fensterfunktion fno FNO
Öffner bei Hysteresefunktion knc HNC
Öffner bei Fensterfunktion fnc FNC

ETS 3000 IO-Link 13
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Bezeichnung Darstellung
7-Segment-Anzeige Darstellung ASCII
Einheitenumschaltung uni Uni
Einheit °C e °C
Einheit °F F °F

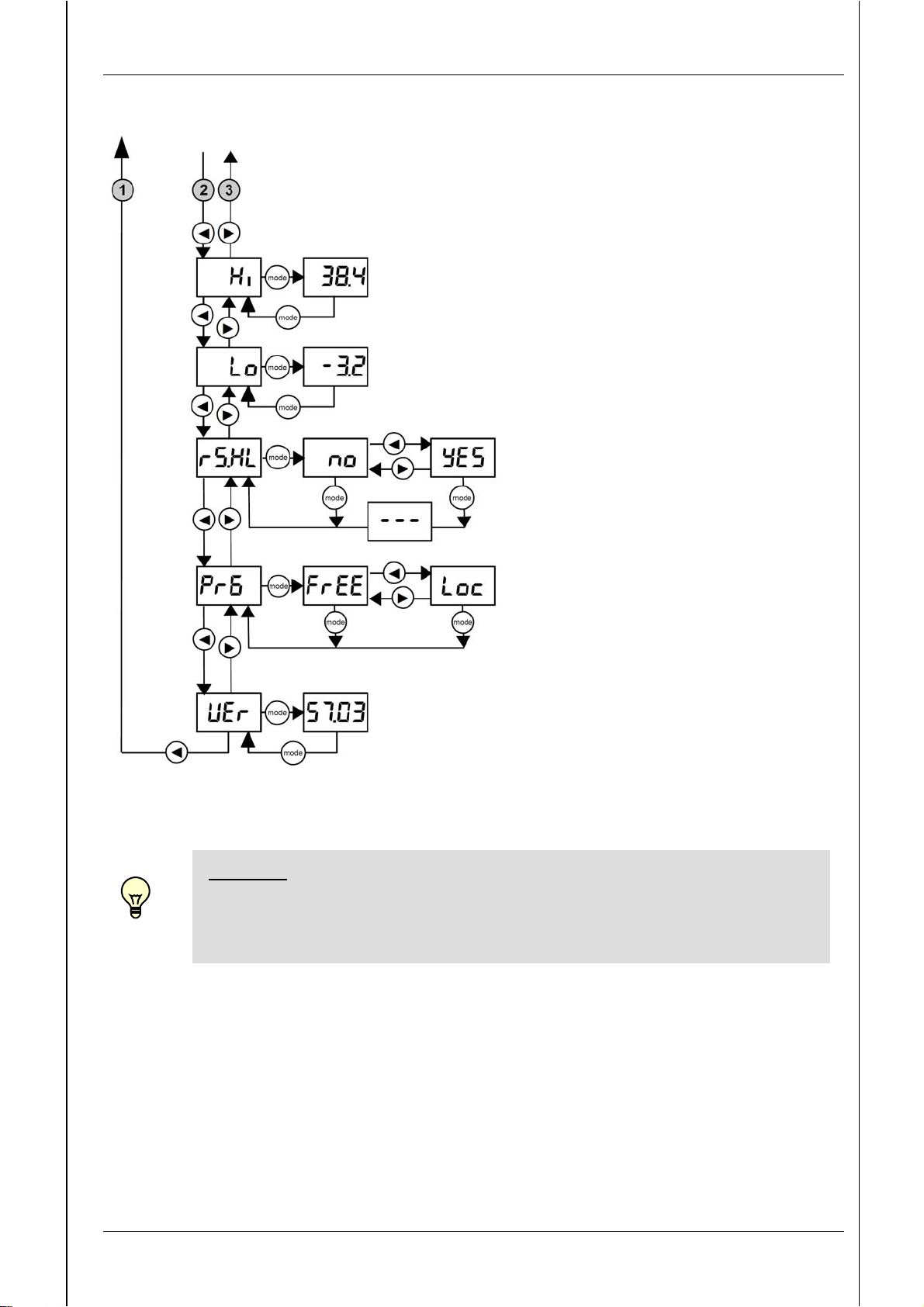

Max-Wert ki HI
Min-Wert lo LO
Fehleranzeige err ERR
Zurückgesetzt --- ---
Ja yes Yes
Nein no No
Reset Min-/Max-Wert rS.kL rS.HL
Programmiersperre Pr6 PrG
Version Uer Ver
HINWEIS:
Übersteigt die aktuelle Temperatur die Nenntemperatur des Gerätes oder
unterschreitet die aktuelle Temperatur den niedrigsten Temperaturwert, so
können diese nicht mehr angezeigt werden.
In der Anzeige blinkt die Nenntemperatur bzw. der kleinste Temperaturwert.
Als Folge blinkt bei Anwählen des Menüpunktes „Max-Wert“ (Hi) der hier
gespeicherte Messwert der höchsten gemessenen Temperatur, entspre-
chend blinkt bei Anwählen des Menüpunktes „Min-Wert“ (Lo) der hier
gespeicherte Messwert der niedrigsten gemessenen Temperatur, bis ein
„Reset Min-/Max-Wert“ (RS.HL) bzw. „Rücksetzen“ (rES) erfolgt.

14 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
11 Ausgangsverhalten
11.1 Schaltausgänge
Der ETS 3000 IO-Link verfügt über 2 Schaltausgänge, deren Schaltverhalten (Window-
Mode oder Two-Point-Mode) parametriert werden können.
Ergänzend zu der IO-Link Smart Sensor Profile Specification kann bei HYDAC IO-Link
Sensoren eine Schalt- und Rückschaltverzögerung parametriert werden.
ACHTUNG
Bei Über- bzw. Unterschreiten des Messbereichs erfolgt eine Limitierung
auf die jeweilige Messbereichsober- bzw. Untergrenze.
VORSICHT !
11.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP)
Zu jedem Schaltausgang kann ein Schaltpunkt und ein Rückschaltpunkt eingestellt
werden. Der jeweilige Ausgang schaltet, wenn der eingestellte Schaltpunkt erreicht wurde
und schaltet zurück, wenn der Rückschaltpunkt unterschritten wurde.
Beispiel für Schaltpunkt 1 (Öffner- und Schließerfunktion):
Abkürzungen: "SP1", "SP2"= Schaltpunkt 1 bzw. 2
"RP1", "RP2"= Rückschaltpunkt 1 bzw. 2
"HNO", = Schließer bei Hysteresefunktion
"HNC" = Öffner bei Hysteresefunktion
HINWEIS:
Eine Einstellung des Schaltpunktes (SP) ist nur möglich, wenn er
oberhalb des zugehörigen Rückschaltpunktes (RP) liegt.
T

ETS 3000 IO-Link 15
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
Lo.1
Hi.1 plus 1% FS
Lo.1 minus 1% FS
P
t
Sicherheitszone
Sicherheitszone
Ein
Aus
Aus
Ein
Ein
Aus
Rückschaltwert
Schaltwert
Rückschaltwert
Schaltwert
hi.1
11.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc)
Die Fensterfunktion ermöglicht es, einen Bereich zu überwachen. Zu jedem Schalt-
ausgang können jeweils ein oberer und ein unterer Schaltwert eingegeben werden, die
den Bereich bestimmen.
Der jeweilige Ausgang schaltet, wenn die Temperatur in diesen Bereich eintritt. Bei
Verlassen des Bereiches, d.h. wenn der Rückschaltwert über- bzw. unterschritten wird,
schaltet der Ausgang zurück.
Der untere Rückschaltwert liegt knapp unter dem unteren Schaltwert. Der obere
Rückschaltwert liegt knapp über dem oberen Schaltwert. Der Bereich zwischen Schalt-
und Rückschaltwert bildet eine Sicherheitszone, die verhindert, dass unerwünschte
Schaltvorgänge erfolgen.
Beispiel für Schaltausgang 1 (Öffner- und Schließerfunktion):
Abkürzungen: "FH 1", "FH 2" = High level 1 bzw. 2 = oberer Schaltwert 1 bzw. 2
"FL 1“, "FL 2" = Low level 1 bzw. 2 = unterer Schaltwert 1 bzw. 2
"FNO" = Schließer bei Fensterfunktion
"FNC" = Öffner bei Fensterfunktion
HINWEISE:
•Eine Einstellung des oberen Schaltwertes (FH) ist nur möglich, wenn er
oberhalb des zugehörigen unteren Schaltwertes (FL) liegt.
•Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein- und Ausschalten),
wenn alle Schaltwerte (inklusive Sicherheitszone) größer als 0 °C + Offsetwert
und kleiner als die Messbereichsobergrenze + Offsetwert liegen.
T
FH 1 plus 0,4 % FS
FL 1 minus 0,4 % FS
Schließerfunktion
Öffnerfunktion
Ein
A
us
FNO
FNC
FH 1
FL 1

16 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
11.2 Einstellbereiche für die Schaltausgänge
Messbereich Untere
Grenze von
RP / FL
Obere
Grenze von
SP / FH
Mindestabstand
zw. RP und SP
bzw. FL und FH
Schrittweite*
Integrierter Sensor
-25 .. +100 °C -23,8 °C 100,0 °C 1,2 °C 0,2 °C
-13 .. + 212 °F -11 °F 212 °F 2 °F 1 °F
Externer Sensor
-30 .. +150 °C -28,0 °C 150,0 °C 2,0 °C 0,5 °C
-22 .. + 302 °F -19 °F 302 °F 3 °F 1 °F
* Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar.
11.3 Analogausgang
Der Universalausgang „ou2“ lässt sich auf 4 .. 20 mA oder 0 .. 10 V (entspricht Mess-
bereich) einstellen.
HINWEIS:
Wird der Sensor an einem IO-Link-Master betrieben und Pin 2 als
Analogausgang verwendet, dann darf dieser nicht mit dem IO-Link
Master verbunden werden, da dieser keine Analogsignale unterstützt.

ETS 3000 IO-Link 17
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
12 Grundeinstellungen
Zur Anpassung an die jeweilige Applikation kann das Verhalten des ETS 3000 über
mehrere Grundeinstellungen verändert werden. Diese sind zu einem Menü zusammen-
gefasst.
12.1 Hauptmenü
Der Bereich wird nicht
angezeigt, wenn in „Erweiterte
Funktionen“ unter „ou2“ „i“ oder
„u“ eingestellt ist.

18 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
12.2 Erweiterte Funktionen
Der Bereich wird nicht angezeigt,
wenn in „Erweiterte Funktionen“
unter „ou2“ „i“ oder „u“ eingestellt
ist.

ETS 3000 IO-Link 19
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
12.3 Ändern der Grundeinstellungen
HINWEIS:
Erfolgt ca. 60 Sekunden lang keine Tastenbetätigung wird das Menü
automatisch beendet, ohne dass eventuelle Änderungen wirksam
werden.
13 Rücksetzen der Spitzenwerte
Die Spitzenwerte des Niveaus können zurückgesetzt werden.
•In den Erweiterten Funktionen die Taste "" betätigen bis der Menüpunkt „rSHL“
erscheint.
•"mode" -Taste betätigen.
•Mit "" auf „YES“ setzen und mit der "mode"-Taste quittieren. Nun werden die
Min/Max-Werte zurückgesetzt.

20 ETS 3000 IO-Link
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D
14 Programmierfreigabe
14.1 Allgemeines
Das Gerät verfügt über eine Programmierfreigabe, die erteilt sein muss, um Einstellungen
zu ändern.
Die Programmierfreigabe kann während des Betriebes gesetzt bzw. aufgehoben werden.
Sie bietet Schutz vor unbeabsichtigten Änderungen.
14.2 Ändern der Programmierfreigabe
•In den Erweiterten Funktionen die Taste "" betätigen bis der Menüpunkt „PRG“
erscheint.
•"mode" -Taste betätigen.
•Hier kann zwischen Programmierung frei „FREE“ und Programmierung gesperrt „Loc“
entschieden werden mit "" bzw. ““ erfolgt der Wechsel zwischen den Möglich-
keiten.
•Einstellung mit der "mode"-Taste quittieren.
15 Fehlermeldungen
Wird ein Fehler erkannt, so erscheint eine entsprechende Fehlermeldung, die mit einem
beliebigen Tastendruck quittiert werden muss.
Mögliche Fehlermeldungen sind:
E.10 Bei den abgespeicherten Einstellungen wurde ein Datenfehler erkannt.
Mögliche Ursachen sind starke elektromagnetische Störungen oder ein
Bauteildefekt.
Abhilfe: „Mode“ drücken und „RES“ mit „Yes“ bestätigen. Es erfolgt die Wieder-
herstellung aller einstellbaren Parameter auf den Zustand bei Auslieferung des
Gerätes sowie das Löschen der Min- und Max-Werte.
Beginnen Sie erneut mit der Dateneingabe.
E.12 Bei den abgespeicherten Kalibrierdaten wurde ein Fehler erkannt. Mögliche
Ursachen sind starke elektromagnetische Störungen oder ein Bauteildefekt.
Abhilfe: Gerät von der Versorgungsspannung trennen und wieder verbinden. Steht der
Fehler weiter an, muss das Gerät zur Neukalibrierung oder Reparatur ins
Werk zurück.
E.21 Es wurde ein Kommunikationsfehler innerhalb des Gerätes erkannt. Mögliche
Ursachen sind starke elektromagnetische Störungen oder ein Bauteildefekt.
Abhilfe: „Mode“ drücken, steht der Fehler weiter an, Gerät von der Versorgungs-
spannung trennen und wieder verbinden. Steht der Fehler weiter an, setzen
Sie sich bitte mit unserer Service-Abteilung in Verbindung.
