Ibiza LAS100V User manual

© Copyright Lotronic 2010 © Copyright Lotronic 2010
VIOLET DMX LASER LIGHT 100mW
LASER DMX VIOLET 100mW
DMX LASER VIOLETT 100mW
LAS100V (15-1142)
GB - User Manual
F - Manuel d’Utilisation
D - Bedienungsanleitung
PT - Manual de Instruções
IMPORTANT NOTE: Electric products must not be put into household waste.
Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au
rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe
des centres pour cela. Consultez les autorités locales ou votre revendeur sur
la façon de les recycler.
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie
müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer
speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
BELANGRIJK: De elektrische producten mogen niet naast het huisvuil
geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s
hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper
ivm de manier van recycleren.
NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor,
deposite-os em contentores para reciclagem. Questione as autoridades locais ou onde adquiriu o produto
sobre como deverá proceder.
User’s manual
Thanks for your purchasing, please read this manual carefully before
operating the system. It gives you general information for your safe and
better operation.
INSPECTION
Check for the contents in the package. Refer to the following list:
1. Laser lighting: 1
2. Power cable: 1
3. User’s manual: 1
Technical parameters
1. Laser diode: DPSS, Violet 405nm
2. Power supply: AC100-240V, 50/60Hz
3. Laser power: 100mW violet
4. Motor: N1.8 high precision step motor
5. Control mode: sound control/auto/ DMX
6. Dimensions : 158mm x 196mm x 63mm
7. Net weight: 1.6kG
8. Gross weight: 2.0kG
DANGER
LASER RADIATIONAVOID EXPOSURE
TO BEAM CLASS 3B LASER PRODUCT
When using this laser, the effect will change to the music. When you
change the sound and rhythm, the machine will change its speed and
direction.
Function Setting
0=OFF 1=ON X=OFF or ON
DIPSWITCH CHART
#1 #2 #3 #4 #5 #6 #7 #8 #9 #10 FUNCTION
0 X X X X X X X X 1 SOUND ACTIVE
1 X X X X X X X X 1 AUTO MODE
0 SET DMX ADDRESS FOR DMX
MODE 0 DMX/SLAVE
DIPSWITH CHART
GB

© Copyright Lotronic 2010 © Copyright Lotronic 2010
Installation
1. Firstly, be sure that the mains voltage matches the voltage marked on
the base of the laser lighting;
2. Installation should be made by professional technician. Fix the laser
lighting and adjust the angle of the laser lighting to your needs;
3. Please check whether the fan and the exhaust are blocked;
4. There is a hole for connection. When hang the laser lighting, be sure
the cable can undertake 10 times of the lighting weight;
5. The laser lighting should be fixed;
6. It is essential to be earthed well for the sake of safety.

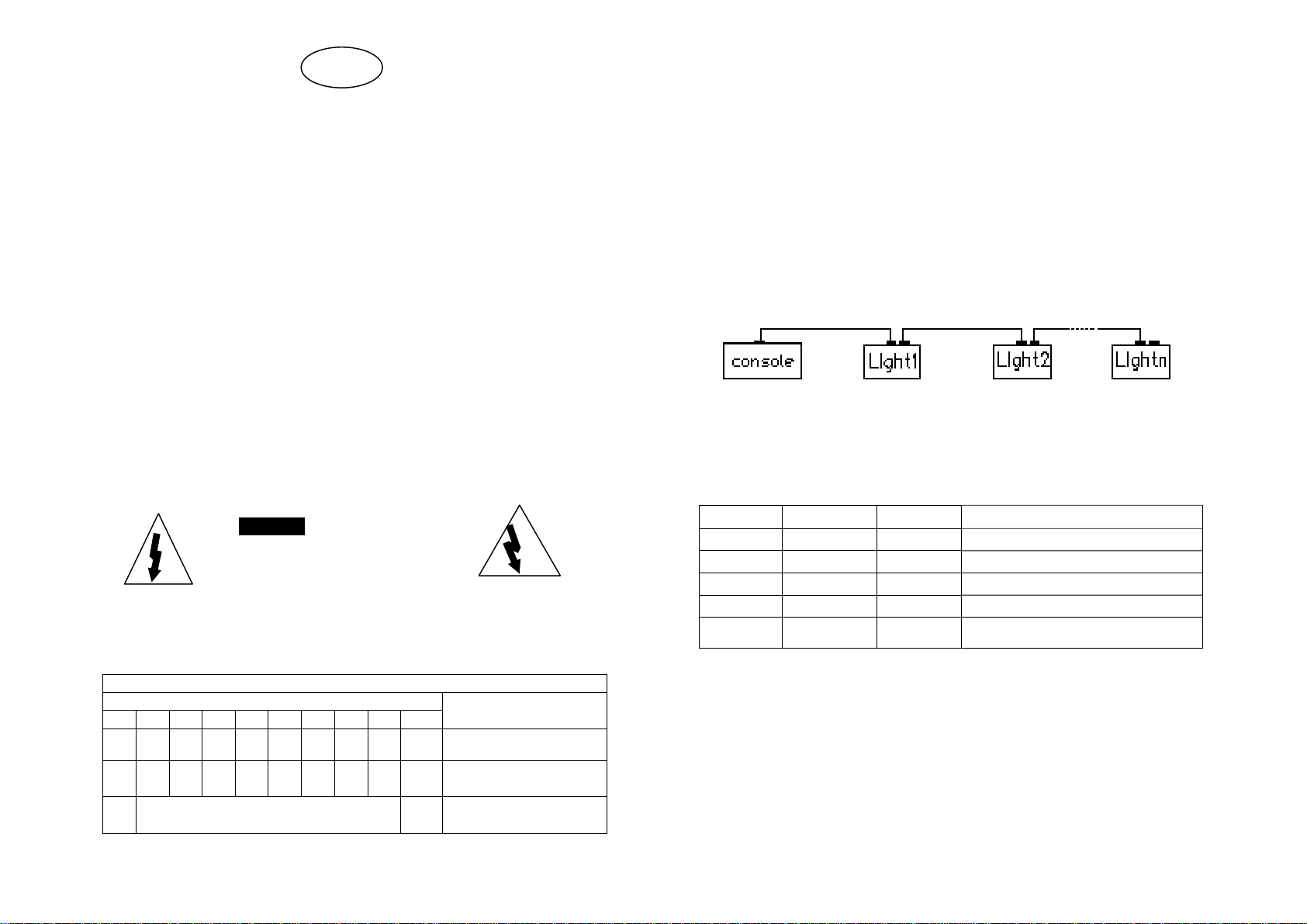

DMX512
This laser light is controlled by the standard DMX. Please connect control
panel with the lighting as following
Before using the DMX512 controller, you should set the channel address.
It can be set 001 ~ 511 address. Every binary address switch has a digital
no. Please refer to:
No. Digital No. No. Digital No.
1st 1 6th 32
2nd 2 7th 64
3rd 4 8th 128
4th 8 9th 256
5th 16 10th Function switch
Maintenance
Please clean the lens regularly. Do not use the wet cloth or other
chemical. The frequency depends on the usage and surrounding
conditions; it is recommended that it should be cleaned every 20 days;
Please clean the lighting surface and engine outlet regularly.
Be sure that there is no flammable or explosive subject nearby. The least
distance is 0.5 meters.
Warning
Power off before installation or maintenance. The danger class of this
laser lighting is CLASS 3B. it’s dangerous to look into the laser beam. The
safe minimum distance is 50cm, the safe maximum time is 10 seconds;
Keep at least 0.5 meters distance between the lighting and inflammable
material.
DMX Control Parameter Chart
Channel No DMX512
fig. Content
0-139 Black out
140-209 Auto play
Channel 1
Control
mode 210-255 manual
0-33 Static pattern
Channel 2 Pattern
Selection 34-255 Dynamic Geometric
pattern
Channel 3 Strobe 0-255 8 grade speed
Channel 4 Spot and line 0-255 From line to spot effect
1~160 Manual
161~190 From left to right move
191-220 From right to left move
Channel 5
Horizontal
move
221-255 Right and left in-phase
move
1-160 Manual
161-190 From down to up
191-220 From up to down
Channel 6
Vertical
move
221-255 Up and down in-phase
move
Channel 7 Zoom(+/-)
pattern size 0-255 pattern size change
Channel 8 No special
Channel 9
Reset 0-255 The number come to more
than 200, the machine
reset
Channel
10 Gradually paint 0-255 Gradually paint
When the CH2 is selected the Static pattern mode (DMX value is 0--33),
you can use channel CH2, CH3-CH10 to control laser beam, otherwise
CH2, CH3-CH10 are invalid

© Copyright Lotronic 2010 © Copyright Lotronic 2010
Manuel d’Utilisation
Nous vous remercions pour l’achat de cet produit. Lire attentivement
cette notice avant la première mise en service. Il contient des
informations générales pour une meilleure utilisation en toute sécurité.
VERIFICATION
Vérifiez le contenu de l’emballage qui doit contenir les pièces suivantes:
1. Laser: 1
2. Cordon d’alimentation: 1
3. Mode d’emploi: 1
Caractéristiques techniques
1. Diode Laser: DPSS, Violet 405nm
2. Alimentation: AC100-240V, 50/60Hz
3. Puissance du laser: 100mW violet
4. Moteur: Apas haute precision N1.8
5. Modes de fonctionnement: Commande audio/auto/ DMX
6. Dimensions : 158mm x 196mm x 63mm
7. Poids net: 1.6kg
8. Poids brut: 2.0kg
DANGER
RAYON LASER NE PAS REGARDER DANS
LE RAYON - LASER DE CLASSE IIIB
Le changement du motif est commandé par la musique, c’est-à-dire que
le rythme de la musique commande l’effet laser.
Réglage des fonctions par commutateurs DIP
0=ARRET 1=MARCHE X=ARRET ou MARCHE
Tableau des commutateurs DIP
#1 #2 #3 #4 #5 #6 #7 #8 #9 #10 FONCTION
0 X X X X X X X X 1 ACTIVE PAR LE SON
1 X X X X X X X X 1 MODE AUTO
0 Réglage de l’adresse DMX pour le
mode DMX 0 DMX/ESCLAVE
Installation
oAssurez-vous que la tension secteur correspond à celle qui est
marquée sur le produit.
oL’appareil doit être installé par un spécialiste, fixé solidement et
ajusté sur le bon angle de radiation.
oAssurez-vous qu’aucun matériau inflammable ne se trouve à moins
de 1m de l’appareil. La distance entre l’appareil et le mur ne doit pas
être inférieure à 15cm.
oN’obstruez pas le ventilateur et les fentes de ventilation.
oPour des raisons de sécurité, le câble de fixation doit pouvoir porter
au moins 10 fois le poids de l’appareil.
oCet appareil doit être relié à la masse.
DMX512
Commandez l’appareil avec votre console DMX. Connectez la console à
l’effet de la manière suivante:
Avant d’utiliser la commande DMX512, vous devez régler l’adresse du
canal. L’adresse est réglable entre 001 et 511. Chaque commutateur
d’adresse binaire porte un numéro digital. Reportez-vous au tableau
ci-dessous:
N° N° Digital N° N° Digital
1er 1 6ème 32
2nd 2 7ème 64
3ème 4 8ème 128
4ème 8 9ème 256
5ème 16 10ème Commutateur de fonction
Maintenance
Entretenez ce produit régulièrement afin d’optimiser la puissance
lumineuse. Ne pas utiliser de torchons humides ou autres solvants
chimiques pour nettoyer le verre. La fréquence de nettoyage dépend de
la fréquence et des conditions d’utilisation. Nous conseillons un
nettoyage tous les 20 jours.
Vérifiez qu’aucun objet inflammable ne se trouve à proximité.
Avertissement
Avant toute intervention, débranchez l’appareil du secteur. Ce laser fait
partie de la classe IIIB. Il est dangereux de regarder dans le rayon laser.
La distance minimum de radiation est de 13cm et la durée de radiation la
F

© Copyright Lotronic 2010 © Copyright Lotronic 2010
plus longue est inférieure à 10 secondes.
La distance entre la lumière et un objet inflammable doit être d’au moins
0,5m.
Paramètres DMX
N° canal DMX512
fig. Contenu
0-139 Black out
140-209 Automatique
Canal 1
Mode de
contrôle 210-255 manuel
0-33 Motif statique
Canal 2 Sélection du motif 34-255 Motif géométrique
dynamique
Canal 3 Stroboscope 0-255 8 niveaux de vitesse
Canal 4 Point & ligne 0-255 Effet ligne vers point
1~160 Manuel
161~190 Dépl. Gauche à droite
191-220 Dépl. Droite à gauche
Canal 5
Déplacement
horizontal
221-255 Dépl. Gauche-droite en
phase
1-160 Manuel
161-190 De bas en haut
191-220 De haut en bas
Canal 6
Déplacement
vertical
221-255 Haut-bas en phase
Canal 7 Zoom(+/-) Dimension
motif 0-255 Changement de dimension
du motif
Canal 8 -
Canal 9
Reset 0-255 Au-delà de 200, l’appareil se remet à zéro
Canal 10 Coloration
progressive 0-255 Coloration progressive
Lorsque canal 2 est réglé sur le motif statique (valeur DMX 0-33), vous
pouvez utiliser les canaux 3-10 pour commander le rayon laser, sinon les
canaux 3-10 ne sont pas actifs.
Bedienungsanleitung
Wir danken Ihnen für den Kauf unseres Geräts. Bitte lesen Sie die
Anleitung sorgfältig vor der Inbetriebnahme durch. Sie enthält allgemeine
Informationen für einen problemlosen und sicheren Betrieb.
INSPEKTION
Packen Sie das Gerät aus. Die Verpackung muss folgende Teile
enthalten:
1. Laser Gerät: 1
2. Stromkabel: 1
3. Bedienungsanleitung: 1
Technische Daten
1. Laserdiode: DPSS, Violet 405nm
2. Versorgungsspannung: AC100-240V, 50/60Hz
3. Laserleistung: 100mW violett
4. Motor: N1.8 Schrittmotor
5. Steuerungsart: Musiksteuerung/Automatik/ DMX
6. Abmessungen : 158mm x 196mm x 63mm
7. Nettogewicht: 1.6kg
8. Bruttogewicht: 2.0kg
VORSICHT
LASERSTRAHLEN. NICHT IN DEN
STRAHL BLICKEN. KLASSE 3B LASER
Der Musterwechsel wird von der Musik gesteuert. Wenn Lautstärke und
Rhythmus sich ändern, ändert das Gerät auch seine Geschwindigkeit
und Drehrichtung.
Einstellung der Betriebsart
0=AUS 1=EIN X=AUS oder EIN
DIP SCHALTER TABELLE
#1 #2 #3 #4 #5 #6 #7 #8 #9 #10 FUNKTION
0 X X X X X X X X 1 MUSIKAKTIVIERT
1 X X X X X X X X 1 AUTOMATIK
0 EINSTELLUNG DER DMX
ADRESSE FÜR DMX BETRIEB 0 DMX/SLAVE
D

© Copyright Lotronic 2010 © Copyright Lotronic 2010
Installation
1. Prüfen Sie, ob Ihre Netzspannung der Versorgungsspannung auf
dem Gerät entspricht.
2. Das Gerät muss von einem Fachmann installiert, sicher befestigt und
auf den richtigen Abstrahlwinkel eingestellt werden.
3. Beachten Sie einen Sicherheitsabstand von mindestens 1m
zwischen dem Gerät und brennbaren Materialien. Der Abstand
zwischen Wand und Gerät muss mindestens 15cm betragen. Nicht
den Lüfter blockieren oder die Belüftungsschlitze verstopfen.
4. Aus Sicherheitsgründen muss das Befestigungskabel mindestens 10
mal das Gewicht des Geräts tragen können.
5. Das Gerät muss geerdet sein.
DMX512
Dieser Laser wird über das Standardprotokoll DMX512 gesteuert. Bitte
schließen Sie das Gerät wie folgt an die DMX Konsole an:
Bevor Sie den DMX Controller benutzen, müssen Sie die Kanaladresse
einstellen. Die Adressen reichen von 1-511. Jeder Schalter für die
Binäradresse besitzt eine digitale Nummer, d.h.:
Nr. Digital Nr. Nr. Digital Nr.
1. 1 6. 32
2. 2 7. 64
3. 4 8. 128
4. 8 9. 256
5. 16 10. Funktionsschalter
Pflege
Pflegen Sie das Gerät regelmäßig. Zur Glasreinigung keine feuchten
Tücher oder chemische Reinigungsmittel benutzen. Die Häufigkeit der
Reinigung hängt vom Gebrauch und den Umgebungsbedingungen ab.
Wir empfehlen eine Reinigung alle 3 Wochen.
Wischen Sie das Gehäuse mit einem sauberen Tuch ab. Es dürfen sich
keine brennbaren oder explosiven Gegenstände oder Stoffe in der Nähe
befinden. Der Mindestabstand beträgt 50cm.
Warnung
Bevor Sie irgendwelche Arbeiten am Gerät vornehmen, Netzstecker
abziehen. Dieser Laser gehört zur Klasse IIIB. Es ist gefährlich, in den
Laserstrahl zu blicken. Der kleinste Strahlabstand beträgt 13cm und die
längste Strahlungszeit beträgt weniger als 10 Sekunden.
Der Abstand zwischen Laserstrahl und entzündlichen Materialien muss
mindestes 0,5m betragen.
DMX Parameter Tabelle
Kanalnr. DMX512
fig. Bedeutung
0-139 Black out
140-209 Automatik
Kanal 1
Steuerart 210-255 manuell
0-33 Statisches Muster
Kanal 2 Musterwahl
34-255 Dynamisches
geometrisches Muster
Kanal 3 Stroboskop 0-255 8-stufige
Geschwindigkeit
Kanal 4 Punkt und Strich 0-255 Von Strich auf Punkt
1~160 Manuell
161~190 Von links nach rechts
191-220 Von rechts nach links
Kanal 5
Horizontalbewegung
221-255 Rechts-links in Phase
1-160 Manuell
161-190 Von unten nach oben
191-220 Von oben nach unten
Kanal 6
Vertikalbewegung
221-255 Auf-/Abwärtsbewegung
in Phase
Kanal 7 Zoom(+/-)
Mustergrösse 0-255 Wechsel der Mustergrösse
Kanal 8 Unbelegt
Kanal 9
Reset 0-255 Wenn die Zahl 200
übersteigt, führt das
Gerät ein Reset durch
Kanal 10 Allmähliche
Verfärbung 0-255 Allmähliche Verfärbung
Wenn in Kanal 2 der statische Musterbetrieb gewählt wird (DMX Wert
0-33), kann der Laser mit den Kanälen 3-10 gesteuert werden, ansonsten
sind die Kanäle 3-10 inaktiv.

© Copyright Lotronic 2010 © Copyright Lotronic 2010
Leia este manual de instruções antes de usar o equipamento
Verifique o conteúdo ao abrir a embalagem
A embalagem contém:
9Laser: 1 Unid.
9Manual de Instruções: 1 Unid.
9Cabo de Alimentação: 1 Unid.
Parâmetros Técnicos
1. Diodo Laser: DPSS, Violeta 405nm
2. Voltagem: AC100-240V, 50/60Hz
3. Potência Laser: 100mW violet
4. Motor: Motor step N1.8 de alta precisão
5. Modo Controlo: Controlo som/auto/DMX
6. Dimensões : 158mm x 196mm x 63mm
7. Peso Liquido: 1.6kG
8. Peso Bruto: 2.0kG
PERIGO
RADIAÇÃO LASER EVITE EXPOSIÇÃO
AOSRAIODECLASSE3B
Ao mudar o som e o ritmo a unidade mudará a velocidade e direcção.
Configuração de Funcionamento
0=OFF 1=ON X=OFF ou ON
DIPSWITCH CHART
#1 #2 #3 #4 #5 #6 #7 #8 #9 #10 Função
0 X X X X X X X X 1 ACTIVAÇÃO SOM
1 X X X X X X X X 1 MODO AUTO
0 AJUSTA ENDEREÇO DMX PARA
MODO DMX 0 DMX/SLAVE
MAPA DIPSWITCH
Instalação
1. Certifique-se de que a voltagem existente é compatível com a
voltagem mencionada na base do equipamento.
2. A instalação deve ser feita por um profissional. Fixe ao equipamento e
ajuste o ângulo de acordo com as suas necessidades;
3. Verifique se a ventoinha ou saída de ar se encontram bloqueadas;
4. Existe um orifício para o suporte. Ao pendurar o equipamento,
certifique-se de que o cabo suporta até 10 vezes mais do que o peso
da unidade;
5. A unidade deve ser fixa;
6. Deve existir uma ligação terra por razões de segurança.
DMX512
Esta unidade é controlada por uma unidade padrão DMX. Ligue a
unidade ao painel de controlo de acordo com as seguintes
especificações:
Antes de usar o controlador DMX512, deve ajustar os endereços dos
canais. Pode ser ajustado entre 001~511, todos os interruptores dos
endereços binários têm um número digital. Consulte:
No. Digital No. No. Digital No.
1º 1 6º 32
2º 2 7º 64
3º 4 8º 128
4º 8 9º 256
5º 16 10º Interruptor de
Função
Manutenção
Faça a manutenção do equipamento com regularidade. Não use panos
molhados ou outros químicos para limpar a unidade. A frequência de
limpeza deve ser proporcional à frequência de utilização e condições
ambientais. Sugerimos uma limpeza a cada 20 dias;
Limpe o equipamento e a saída do motor regularmente.
Certifique-se de que a distância entre a luz e substâncias inflamáveis é
de pelo menos 0,5m.
Aviso
Desligue antes da instalação ou manutenção;
A classe de perigo deste laser é CLASSE III B. É perigoso observar o
laser directamente. A distância mínima de segurança é de 13cm e o
tempo máximo é de 10 seg.
Mantenha pelo menos 0,5 m de distância entre o laser e materiais
inflamáveis.
PT

© Copyright Lotronic 2010 © Copyright Lotronic 2010
Controlo de Parâmetros Gráficos DMX
Canal DMX512
fig. Conteúdo
0-139 Black out
140-209 Auto play
Canal 1
Modo
Controlo 210-255 Manual
0-33 Padrão Estáticos
Canal 2 Selecção de
Padrão 34-255 Padrão Geométrico
Dinâmico
Canal 3 Strobe 0-255 8 Graus de Velocidade
Canal 4 Ponto e
Linha 0-255 Efeito de Linha para Ponto
1~160 Manual
161~190 Movimento da esquerda
para a direita
191-220 Movimento da direita para a
esquerda
Canal 5
Movimento
Horizontal
221-255 Movimento direita e
esquerda in-phase
1-160 Manual
161-190 De baixo para cima
191-220 De cima para baixo
Canal 6
Movimento
Vertical 221-255 Cima e baixo in-phase
Canal 7
Tamanho
Padrão
Zoom(+/-)
0-255 Mudança de tamanho
padrão
Canal 8 Num.
Especial
Canal 9
Reset 0-255 Numero maior que 200, a unidade reinicia
Canal 10 Pintura
Gradual 0-255 Pintura gradual
Quando o CH2 está seleccionado, o modo padrão estático (valor DMX
entre 0--33), pode usar o CH2, CH3-CH10 para controlar o raio laser,
caso contrário os canais CH2, CH3-CH10 não são válidos.
