Icy Box IB-CH504-QN User manual

Manual IB-CH504-QN
Notebook and USB Charger
Handbuch IB-CH504-QN
Notebook und USB Ladegerät

Please read carefully the following information to prevent injuries, damage to material
and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate information in terms
of the probability of occurrence as well as the type and severity of the consequences if the measures
to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or serious injury.
Warns of a potentially hazardous situation that may cause death or
serious injury.
Warns of a potentially hazardous situation that may cause minor injury.
Warns of a potential situation that may cause material or environmental
damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
Safety information IB-CH504-QN

• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or short circuit in the
device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling circle
interrupted
This icon on product and packaging indicates that this product must not be disposed of
as part of domestic waste. In compliance with the Waste Electrical and Electronic Equip-
ment Directive (WEEE) this electrical device and potentially included batteries must not
be disposed of in conventional, domestic waste or recycling waste. If you would like to
dispose of this product and potentially included batteries, please return it to the retailer or
your local waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[e-mail] or visit our website at www.raidsonic.de.
WARNING
IMPORTANT
IMPORTANT
IMPORTANT
Safety information IB-CH504-QN

Manual IB-CH504-QN
Package content
1x IB-CH504-QN, 1x power cable, 1x Notebook charging cable,
8x different DC tips, 1x quick installation guide
Main Features
• Supports charging of the most leading notebook brands
• Compatible with most smartphones and tablets chargeable via USB (5 V)
• One USB port supports QC 2.0 specification for high speed charging
• Intelligent chipset automatically recognizes the charging mode
• Safe use by overvoltage and short circuit protection
• Total Output: 85 W
General information
The All-in-One universal notebook & USB 85 W charger charges up to four USB-powered devices
and one notebook simultaneously and automatically detects maximum power output for each connec-
ted device for optimal charging efficiency.

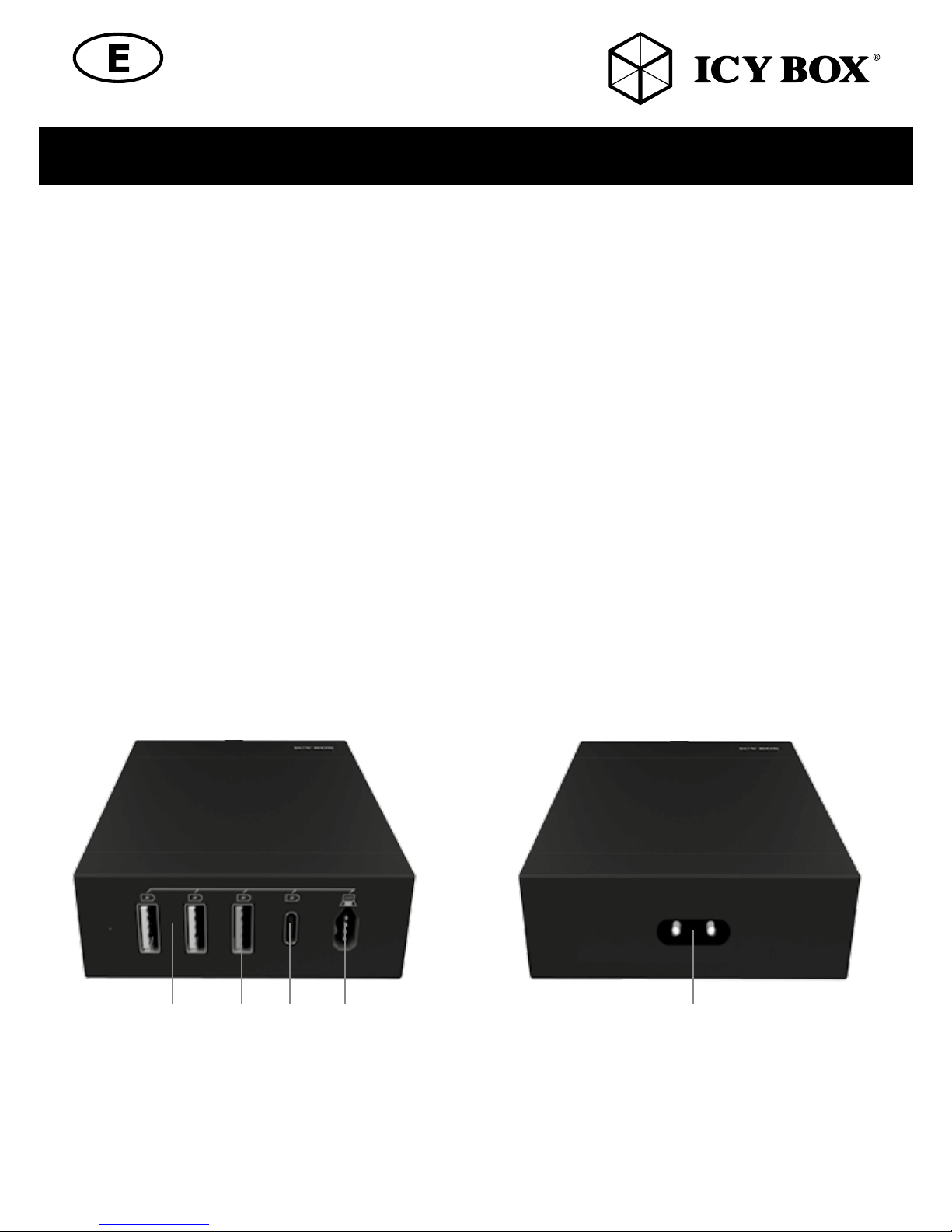

Overview
1. 2x USB Type-A: 5 V up to 2.4 A
2. 1x QC 2.0 USB Type-A: 5 V/3 A, 9 V/2 A, 12 V/1.5 A
3. 1x USB Type-C™: 5 V up to 3 A
4. 1x notebook charging port: 15 V/4.33 A – 19.5 V/3.25 A (up to 65 W)
5. Power jack for internal power supply
51 2 3 4

Manual IB-CH504-QN
Application
Intelligent Charging!
The IB-CH504-QN has a new intelligent chipset that automatically communicates with any connected
mobile-device. The charging-ports identify the specific charging rate of any mobile-device and
charges them with their specific maximum charging speed.
USB charging ports
Note: It is recommended to use the original USB charging cable of your mobile device for charging.
1. Connect the power cable with the IB-CH504-QN and power outlet before usage.
2. Please connect devices to the corresponding USB output of the IB-CH504-QN.
3. The IB-CH504-QN will protect the chipset by intelligent overcharging/overloading monitoring.
Universal notebook charging port
Note: The universal notebook charging port does not support the reversible orientation and cable
insert. The information about the electric specification of your device is usually shown in the manual.
1. Connect the power cable with the IB-CH504-QN and power outlet before usage.
2. Please connect your device to the notebook charging port of the IB-CH504-QN via the
delivered charging cable by using the right DC tip, accordingly to the charging requirement of
your device (see the table as shown as below):
IB-CH504-QN
2x USB Type-A
1x USB Type-A,
QC 2.0
USB Type-C ™
Notebook

Manual IB-CH504-QN

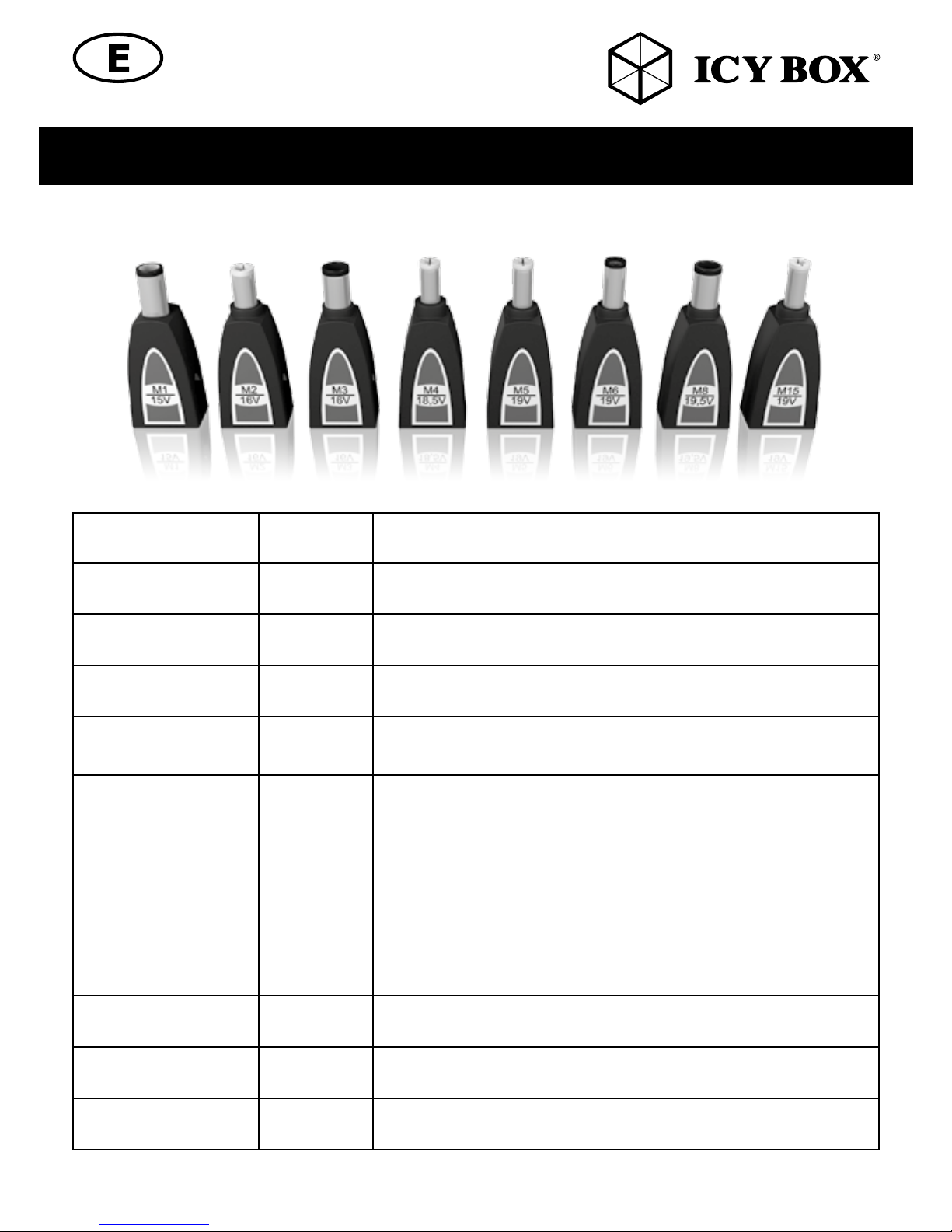

Tip No Voltage Tip size Fit for following models
M1 15 V (120 W
Max)
6.3x3.0 mm Toshiba: 15 V/3 A, 15 V/4 A, 15 V/5 A, 15 V/6 A, 15 V/8 A
Nec: 15 V/6 A, 15 V/8 A etc.
M2 16 V (120 W
Max)
5.5x2.5 mm IBM, Lenovo: 16 V/3.36 A, 16 V/3.5 A, 16 V/4.5 A
M3 16 V (120 W
Max)
6.5x4.4 mm Fujitsu: 16 V/3.36 A, 16 V/3.75 A
Sony: 16 V/3.42 A, 16 V/3.75 A, 16 V/4 A etc.
M4 18.5 V (120
W Max)
4.8x1.7 mm HP/Compaq: 18.5 V/1.1 A, 18.5 V/2.7 A, 18.5 V/3.5 A,
18.5 V/3.8 A, 18.5 V/4.74 A, 18.5 V/4.9 A, 18.5 V/6.5 A etc.
M5 19 V (120 W
Max)
5.5x2.5 mm Acer: 19 V/3.42 A, 19 V/4.74 A, 19 V/6.3 A
Asus: 19 V/3.42 A, 19 V/4.74 A
Detla: 19 V/2.64 A, 19 V/3.16 A, 19 V/3.42 A, 19 V/4.74 A, 19 V/6.3 A
Gateway: 19 V/2.64 A, 19 V/3.16 A, 19 V/3.42 A, 19 V/4.74 A
IBM: 19 V/3.16 A, 19 V/4.2 A
Nec: 19 V/4.74 A, 19V/6.3 A
Toshiba: 19 V/3.42 A, 19 V/3.95 A, 19 V/4.74 A, 19 V/6.3 A
Hasee: 19 V/3.42 A, 19 V/4.74 A
Lenovo: 19 V/4.74 A
Liteon: 19 V/3.16 A, 19 V/3.42 A, 19 V/3.95 A, 19 V/4.74 A, 19 V/6.3 A etc.
M6 19 V (120 W
Max)
5.0x3.0 mm Samsung: 19 V/2.1 A, 19 V/3.16 A, 19 V/4.74 A etc.
M8 19.5 V (120
W Max)
6.5x4.4 mm Sony: 19.5 V/2.15 A, 19.5 V/3 A, 19.5 V/3.9 A, 19.5 V/4.1 A, 19.5
V/4.74 A, 19.5 V/5.13 A, 19.5 V/6.15 A etc.
M15 19 V (120 W
Max)
5.5x1.7 mm Acer: 19 V/3.16 A, 19 V/3.42 A, 19 V/4.74 A
Liteon: 19 V/3.16 A, 19 V/3.42 A, 19 V/4.74 A etc.

Sicherheitshinweise IB-CH504-QN
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenver-
lust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis
auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Ge-
fahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu
schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder
zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die zu leichten
Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden
führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT

Sicherheitshinweise IB-CH504-QN
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses
Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie
über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene
Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie
dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur
Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter suppor[email protected] oder besuchen Sie
unsere Internetseite www.raidsonic.de.
ACHTUNG
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG

Verpackungsinhalt
1x IB-CH504-QN, 1x Stromkabel, 1x Notebook Ladekabel, 8x verschiedene Anschlussstecker,
1x Kurzhandbuch
Hauptmerkmale
• Unterstützt das Laden der meisten Notebooks führender Hersteller
• Kompatibel mit den meisten per USB (5 V) aufladbaren Smartphones und Tablets
• Ein Anschluss unterstützt die QC 2.0 Spezifikation zum Schnellladen
• Intelligenter Chipsatz erkennt automatisch den benötigten Lademodus
• Sichere Verwendung durch Überspannungs- und Kurzschlussschutz
• Maximale Nennleistung: 85 W
Allgemeine Informationen
Das All-in-One Universal Notebook & USB 85 W Ladegerät lädt bis zu vier Geräte mit USB Lade-
funktion und ein Notebook gleichzeitig und ermittelt dabei die maximal mögliche Stromstärke für
jedes angeschlossene Gerät für eine optimale Ladeeffizienz.
Überblick
1. 2x USB Type-A: 5 V bis zu 2.4 A
2. 1x QC 2.0 USB Type-A: 5 V/3 A, 9 V/2 A, 12 V/1,5 A
3. 1x USB Type-C™: 5 V bis zu 3 A
4. 1x Notebook-Ladeanschluss: 15 V/4,33 A – 19.5 V/3,25 A (bis zu 65 W)
5. Stromanschluss für internes Netzteil
Handbuch IB-CH504-QN
1 2 3 4 5

Anwendung
Das IB-CH504 verfügt über einen intelligenten Chipsatz, der automatisch mit dem angeschlossenen
Mobilgerät kommuniziert. Das Gerät identifiziert die spezifische Ladegeschwindigkeit von jedem
Mobilgerät und lädt dieses individuell mit seiner maximalen Geschwindigkeit.
USB Ladeschnittstelle
Hinweis: Es wird empfohlen das originale USB Ladekabel Ihres Mobilgerätes zum Laden zu verwenden.
1. Vor der Verwendung der IB-CH504-QN verbinden Sie bitte das Stromkabel mit dem Gerät und
einer entsprechenden Stromversorgung.
2. Schließen Sie Ihre zu ladenden Geräte an die entsprechenden USB Ladeschnittstellen des
IB-CH504-QN an.
3. Das IB-CH504-QN schützt Ihre Geräte durch einen intelligenten Chipsatz, der eine
Überladung/Überlastung überwacht und verhindert. Durch das Laden besteht somit keine
Gefahr für angeschlossene Geräte
Universal Notebook-Ladeanschluss
Hinweis: Universal Notebook-Ladeanschluss und Kabel sind nicht verdrehsicher einsteckbar. Achten
Sie auf die richtige Ausrichtung! Die elektrischen Anforderungen Ihres Notebooks finden Sie in der
Regel im zugehörigen Handbuch.
1. Vor der Verwendung der IB-CH504-QN verbinden Sie bitte das Stromkabel mit dem Gerät und
einer entsprechenden Stromversorgung.
Handbuch IB-CH504-QN
IB-CH504-QN
2x USB Type-A
1x USB Type-A,
QC 2.0
USB Type-C ™
Notebook

Stecker
Nr.
Volt Ladestecker
Größe
Passend für folgende Modelle
M1 15 V (120 W
Max)
6,3x3,0 mm Toshiba: 15 V/3 A, 15 V/4 A, 15 V/5 A, 15 V/6 A, 15 V/8 A
Nec: 15 V/6 A, 15 V/8 A etc.
M2 16 V (120 W
Max)
5,5x2,5 mm IBM, Lenovo: 16 V/3,36 A, 16 V/3.5 A, 16 V/4,5 A
M3 16 V (120 W
Max)
6,5x4,4 mm Fujitsu: 16 V/3,36 A, 16 V/3,75 A
Sony: 16 V/3,42 A, 16 V/3,75 A, 16 V/4 A etc.
M4 18,5 V (120
W Max)
4.8x1.7 mm HP/Compaq: 18.5 V/1,1 A, 18,5 V/2,7 A, 18,5 V/3,5 A,
18,5 V/3,8 A, 18,5 V/4,74 A, 18,5 V/4,9 A, 18,5 V/6,5 A etc.
M5 4,8x1,7 mm 5.5x2.5 mm Acer: 19 V/3,42 A, 19 V/4,74 A, 19 V/6,3 A
Asus: 19 V/3,42 A, 19 V/4,74 A
Detla: 19 V/2,64 A, 19 V/3,16 A, 19 V/3,42 A, 19 V/4,74 A, 19 V/6,3 A
Gateway: 19 V/2,64 A, 19 V/3,16 A, 19 V/3,42 A, 19 V/4,74 A
IBM: 19 V/3,16 A, 19 V/4,2 A
Nec: 19 V/4,74 A, 19V/6,3 A
Toshiba: 19 V/3,42 A, 19 V/3,95 A, 19 V/4,74 A, 19 V/6,3 A
Hasee: 19 V/3,42 A, 19 V/4,74 A
Lenovo: 19 V/4,74 A
Liteon: 19 V/3,16 A, 19 V/3,42 A, 19 V/3,95 A, 19 V/4,74 A, 19 V/6,3 A etc.
M6 19 V (120 W
Max)
5,5x2,5 mm Samsung: 19 V/2,1 A, 19 V/3,16 A, 19 V/4,74 A etc.
M8 19 V (120 W
Max)
5,0x3,0 mm Sony: 19,5 V/2,15 A, 19,5 V/3 A, 19,5 V/3,9 A, 19,5 V/4,1 A,
19,5 V/4,74 A, 19,5 V/5,13 A, 19,5 V/6,15 A etc.
M15 19,5 V (120
W Max)
5.5x1.7 mm Acer: 19 V/3,16 A, 19 V/3,42 A, 19 V/4,74 A
Liteon: 19 V/3,16 A, 19 V/3,42 A, 19 V/4,74 A etc.
Handbuch IB-CH504-QN
2. Schließen Sie Ihr zu ladendes Notebook an die Notebook Ladeschnittstelle des IB-CH504-QN,
mittels des mitgelieferten Notebook Ladekabels und unter Verwendung des korrekten Ladesteckers,
an. Beachten Sie die entsprechenden Anforderungen Ihres Gerätes (siehe auch folgende Tabelle):

© Copyright 2017 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable.
RaidSonic Technology GmbH assumes no responsibility for any errors contained
in this manual. RaidSonic Technology GmbH reserves the right to make changes
in the specications and/or design of the above mentioned product without prior
notice. The diagrams contained in this manual may also not fully represent the
product that you are using and are there for illustration purposes only. RaidSonic
Technology GmbH assumes no responsibility for any dierences between the pro-
duct mentioned in this manual and the product you may have.
