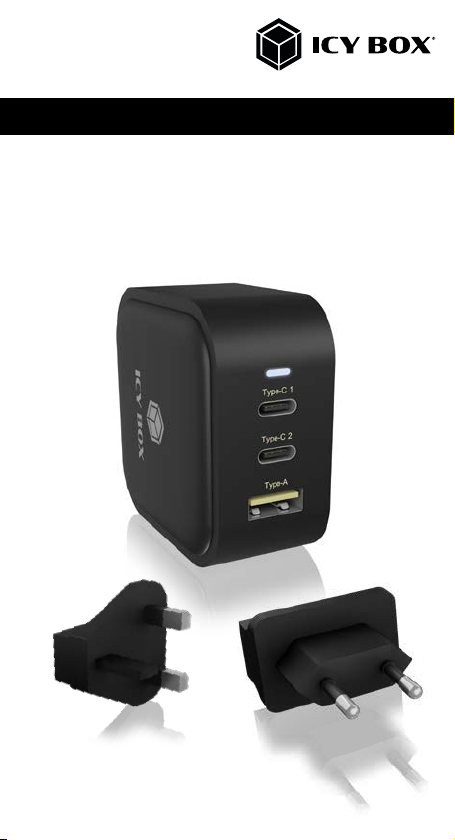

Icy Box IB-PS103-PD User manual

Quick installation guide IB-PS103-PD
3-Port Wall Charger with USB Power Delivery
Schnellinstallationsanleitung IB-PS103-PD
3 Port Steckerladegerät mit USB Power Delivery

Safety information
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT

Safety information
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/Manual
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, dome-
stic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
The included batteries must be completely discharged before return.
Take precaution to protect the batteries from short circuits (e.g. by insulating the contact
poles with adhesive tape)
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.icybox.de.
WARNING
IMPORTANT
IMPORTANT
IMPORTANT

Sicherheitshinweise
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG

• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.
Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren
der Kontaktpole mit Klebeband)
Bei Fragen kontaktieren Sie gerne unseren Support unter [email protected] oder
besuchen Sie unsere Internetseite www.icybox.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Sicherheitshinweise

Manual IB-PS103-PD
Package content
1x IB-PS103-PD, 1x EU adapter, 1x UK adapter, 1x Manual
System requirements
USB Type-C
®
Power Delivery or QC 3.0 enabled computer, tablet or smartphone. Ensure that
the voltage and polarity of your equipment are compatible with each other! Additional USB
charging cables are not included.
Overview
The IB-PS103-PD is a small wall power adapter with three interfaces for mobile devices. With
up to 65 W Power Delivery, it can charge small notebooks, smartphones and tablets. Two
USB Type-C
®
and one USB Type-A port are available. Not only the small, compact design is
perfect for on-the-go use, the additional UK adapter provides flexibility when travelling.
EU/UK adapter port
& US plug
UK adapter
USB Type-A
USB Type-C®2
USB Type-C®1
Status LED
EU adapter

Key features
• Compact and energy efficient Power Delivery 3.0 charger
• Charges compatible devices with USB Power Delivery technology in the shortest
possible time
• Power your mobile devices with up to 65 Watts via USB Type-C®Power Delivery
• Additional USB Type-A QC 3.0 port with up to 36 Watts
• Universal compatibility with many notebooks, tablets and smartphones
• Intelligent chipset automatically recognizes the charging mode
• Safe use due to protection against overcharging, overvoltage, overheating and
short circuit
Installation
Note: Charging cables are not included.
Check the information on the device to be operated to ensure that the specified maximum
current is applicable.
Connect a USB Type-C®cable (not included) to one of the two USB Type-C®interfaces
(Type-C®1 / Type-C®2) of the IB-PS103-PD and the USB Type-C®interface of your
supported device.
Connect a USB Type-A cable (not included) to the USB Type-A interface (Type-A) of the
IB-PS103-PD and the according interface of your supported device.
Connect the EU or UK plug to a 100-240 V AC compatible power outlet.
Usage
Note: In the event of a short circuit, the output power is less than 5 W and the IB-PS103-PD is
not damaged. After the short circuit is removed, operation is automatically resumed.
Manual IB-PS103-PD
Connection
Maximum input: AC 100-240 V ~50/60 Hz 1.5 A
USB Type-C®1 5 V@3 A = 15 W; 9 V@3 A = 27 W; 12 V@3 A = 36 W;
15 V@3 A = 45 W; 20 [email protected] A = 65 W
USB Type-C®2 5 V@3 A = 15 W; 9 V@3 A = 27 W; 12 V@3 A = 36 W;
15 V@3 A = 45 W; 20 [email protected] A = 65 W
USB Type-A 5 V@3 A = 15 W; 9 V@3 A = 27 W; 12 V@3 A = 36 W;
20 V@1.8 A = 36 W
USB Type-C®1 + Type-C®2 30 W + 30 W (Max. 60 W)
USB Type-C®1 + Type-A 18 W + 45 W (Max. 63 W)
USB Type-C®2 + Type-A 18 W + 45 W (Max. 63 W)
USB Type-C®1 + Type-C®2
+ Type-A 30 W+ 18 W + 18 W (Max. 66W)

Handbuch IB-PS103-PD
Verpackungsinhalt
1x IB-PS103-PD, 1x EU Adapter, 1x UK Adapter, 1x Handbuch
Systemanforderungen
USB-Type-C
®
Power Delivery oder QC 3.0 fähiger Computer, Tablet oder Smartphone.
Achten Sie darauf, dass Spannung und Polarität Ihrer Geräte miteinander kompatibel sind!
Zusätzliche USB-Ladekabel sind nicht enthalten.
Überblick
Das IB-PS103-PD ist ein kleines Steckernetzteil mit drei Schnittstellen für mobile Geräte. Mit
bis zu 65 W Power Delivery kann es kleine Notebooks, Smartphones und Tablets laden. Es
stehen zwei USB Type-C
®
sowie ein USB Type-A Anschluss zur Verfügung. Nicht nur das
kleine, kompakte Design ist perfekt für den Einsatz unterwegs, der zusätzliche UK Adapter
sorgt für Flexibilität auf Reisen.
EU/UK Adapteranschluss &
US Anschluss
UK Adapter
USB Type-A
USB Type-C®2
USB Type-C®1
Status LED
EU Adapter

Hauptmerkmale
• Kompaktes und energieeffizientes Power Delivery 3.0 Ladegerät
• Lädt kompatible Geräte mit USB Power Delivery-Technologie in kürzester Zeit auf
• Laden Sie Ihr mobiles Gerät mit bis zu 65 Watt über USB Type-C®Power Delivery
• Zusätzlicher USB Type-A QC 3.0 Anschluss mit bis zu 36 Watt
• Universelle Kompatibilität mit vielen Notebooks, Tablets und Smartphones
• Intelligenter Chipsatz erkennt automatisch den benötigten Lademodus
• Sichere Verwendung durch Schutz vor Überladung, Überspannung, Überhitzung
und Kurzschluss
Installation
Hinweis: Ladekabel sind nicht im Lieferumfang enthalten.
1. Überprüfen Sie anhand der Angaben auf Ihrem zu betreibenden Gerät, ob die
angegebene maximale Stromstärke zutreffend ist.
2. Verbinden Sie ein USB Type-C®Kabel (nicht enthalten) mit einer der beiden USB
Type-C®Schnittstellen (Type-C®1 / Type-C®2) des IB-PS103-PD und der USB
Type-C®Schnittstelle Ihres unterstützten Gerätes.
3. Verbinden Sie ein USB Type-A Kabel (nicht enthalten) mit der USB Type-A
Schnittstelle (Type-A) des IB-PS103-PD und der passenden Schnittstelle Ihres
unterstützten Gerätes.
4. Schließen Sie den EU oder UK Stecker an einem 100-240 V AC kompatiblen
Netzanschluss an.
Anwendung
Hinweis : Bei einem Kurzschluss beträgt die Ausgangsleistung weniger als
5 W und das IB-PS103-PD wird nicht beschädigt. Nachdem der Kurzschluss
behoben ist, wird der Betrieb automatisch wieder aufgenommen.
Handbuch IB-PS103-PD
Verbindung Maximum Input: AC 100-240 V ~50/60 Hz 1.5 A
USB Type-C®1 5 V@3 A = 15 W; 9 V@3 A = 27 W; 12 V@3 A = 36 W;
15 V@3 A = 45 W; 20 [email protected] A = 65 W
USB Type-C®2 5 V@3 A = 15 W; 9 V@3 A = 27 W; 12 V@3 A = 36 W;
15 V@3 A = 45 W; 20 [email protected] A = 65 W
USB Type-A 5 V@3 A = 15 W; 9 V@3 A = 27 W; 12 V@3 A = 36 W;
20 V@1.8 A = 36 W
USB Type-C®1 + Type-C®2 30 W + 30 W (Max. 60 W)
USB Type-C®1 + Type-A 18 W + 45 W (Max. 63 W)
USB Type-C®2 + Type-A 18 W + 45 W (Max. 63 W)
USB Type-C®1 + Type-C®2
+ Type-A 30 W+ 18 W + 18 W (Max. 66W)

© Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the product
mentioned in this manual and the product you may have. Microsoft, Windows and the Windows
logo are registered trademarks of Microsoft Corporation. Apple and macOS, MAC, iTunes and
Macintosh are registered trademarks of Apple Computer Inc. All other trademarks and brand
names are the Property of their respective owners.
