IFM Electronic efector 300 SU7000 User manual

Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Ultraschall-
Durchflußsensor
Ultrasonics
flow rate sensor
Capteur de débit
à ultrasons
SU7000
Mode
/Enter
Set
SP1
SP2
103
°C
m3
m3/h
l/min
R
DEUTSCHENGLISHFRANÇAIS
Sachnr. 701788/01 11/03
®

2
DEUTSCH
Inhalt
Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . Seite 5
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . Seite 6
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . Seite 9
Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10
Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11
Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11
Technik-Information / Funktionsweise / Parameter
Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . Seite 13
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . Seite 22
Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4
ENGLISH
Contents
Controls and indicating elements . . . . . . . . . . . . . page 24
Function and features . . . . . . . . . . . . . . . . . . . . . page 25
Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 27
Electrical connection . . . . . . . . . . . . . . . . . . . . . . page 28
Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . page 29
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 30
Operating modes . . . . . . . . . . . . . . . . . . . . . . . . page 30
Technical information / Operation / Parameters
Adjustable parameters . . . . . . . . . . . . . . . . . . . page 32
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . page 41
Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4
FRANÇAIS
Contenu
Eléments de service et d’indication . . . . . . . . . . . . page 42
Fonctionnement et caractéristiques . . . . . . . . . . . . page 43
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 45
Raccordement électrique . . . . . . . . . . . . . . . . . . . page 46
Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . page 47
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . page 48
Modes de fonctionnement . . . . . . . . . . . . . . . . . . page 48
Informations techniques / Fonctions / Paramètres
Paramètres réglables . . . . . . . . . . . . . . . . . . . . . page 50
Données techniques . . . . . . . . . . . . . . . . . . . . . page 59
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4

M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M M
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
M
S
S
M
M
S
l/min
S
m3/h
S
m3
S
(m3)*
M
M
M
S
M
S
M
M
M
S
l/min
S
RUN
S
°C
M
S
M
S
15s 15s 15s 15s
M
S
SU7000 Sachnr. 701788/01 3
Menü-Übersicht / Menu structure / Structure du menu
(m3)*
= Zählerstand in m3vor dem letzten Reset
= meter reading in m³ before the last reset
= valeur en mémoire dans le compteur en
m³ avant le dernier reset
-OUx = Hno, Hnc, Fno, Fnc
-OU1 =ImP
-OU2 =I, U

4
Mode
/Enter
Set
110
96
100
G4
3
G4
3
Flow direction
80,5
70,5
23
1
2
3
1 Display
Display
Affichage
2 Steckverbindung (elektrischer Anschluß)
Connector (electrical connection)
Connecteur (raccordement électrique)
3 Markierung Durchflußrichtung
Marking direction of flow
Marquage sens du débit
Maßzeichnung / Scale drawing / Dimensions

5
DEUTSCH
Mode
/Enter
Set
SP1 SP2 103 °C m3 m3/h
l/min
2
1
4
3
5

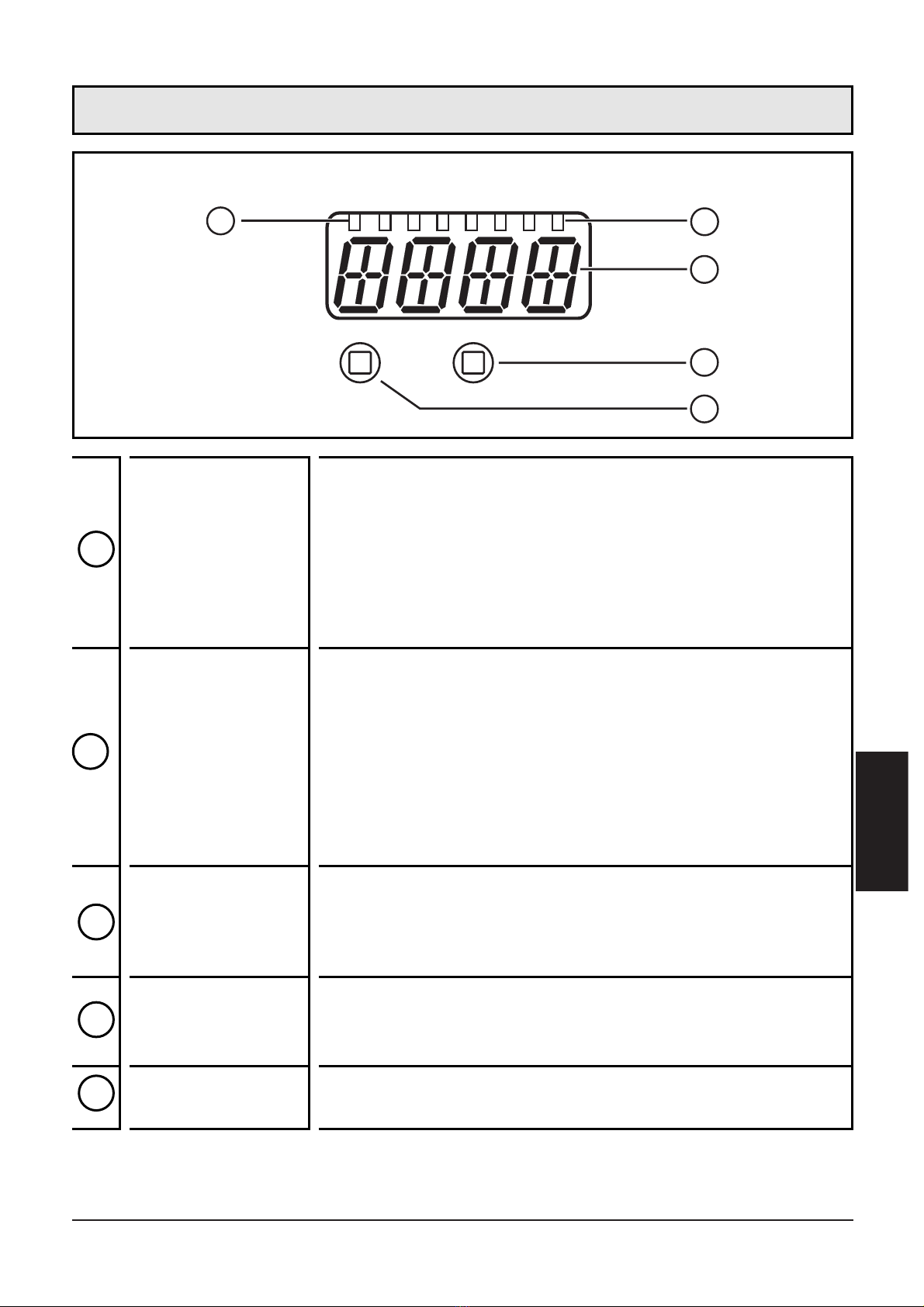

Bedien- und Anzeigeelemente
4 x LED gelb
Anzeigefunktionen
- 103: der angezeigte Zählerwert mußmit
Faktor 1000 multipliziert werden.
- Unbeschriftete LED: Leuchtet, wenn beim Parameter
CGA (kundenseitige Kalibrierung) der Grundwert
(= 100%) verändert wurde.
- SP1 /SP2: Anzeige des Schaltzustands; LED leuchtet,
wenn der jeweilige Ausgang durchgeschaltet ist.
4 x LED grün
Leuchtende LED = eingestellte Anzeigeeinheit:
- LED 1 (l/min) / LED 2 (m3/h): Durchflußmenge
in l/min oder m3/h.
- LED 3 (m3): Durchflußmengen-Zähler in m3.
LED 3 blinkend: Gespeicherter Zählerwert
(= Zählerwert vor letztem Reset).
- LED 4 (°C): Aktuelle Medientemperatur in °C.
4-stellige
alphanumerische
Anzeige
- Anzeige der aktuellen Durchflußmenge,
- Anzeige des Zählerstands,
- Anzeige der aktuellen Medientemperatur,
- Anzeige der Parameter und Parameterwerte.
Programmiertaste
Mode / Enter
Anwahl der Parameter und Bestätigen der
Parameterwerte.
Programmiertaste
Set
- Einstellen der Parameterwerte (kontinuierlich durch
Dauerdruck; schrittweise durch Einzeldruck);
- Wechsel der Anzeigeeinheit im Run-Modus.
1
2
3
4
5

Das Gerät erfaßt Durchflußmenge und Temperatur von Wasser,
•zeigt die aktuellen Prozeßwerte durch ein Display an
•und erzeugt 2 Ausgangssignale entsprechend der eingestellten
Ausgangskonfiguration.
6
Bestimmungsgemäße Verwendung
Anzeige •Aktuelle Durchflußmenge in l/min oder m3/h (4-stellige
Anzeige).
•Stand des Mengenzählers in m3(4-stellige Anzeige zwi-
schen 0,001m3und 100*103m3; bei Werten > 9999m3
wird 1/1000 des Werts angezeigt und die LED 103signali-
siert, daßer mit Faktor 1000 multipliziert werden muß).
•Stand des Mengenzählers vor letztem Reset in m3. Während
der Anzeige dieses Werts blinkt LED 3.
•Aktuelle Medientemperatur in °C.
Die Anzeigeeinheit wird durch Programmierung festgelegt (→
Seite 17). Sie kann im Run-Modus vorübergehend gewechselt
werden (kurz die Taste "Set" drücken; die zugehörige LED
leuchtet jeweils auf bzw. blinkt).
Auswertung •Aktueller Durchfluß.
•Mengenzähler / Mengenzähler mit Vorwahl und Reset.
•Aktuelle Temperatur.
Signal-
ausgabe
Ausgang 1 (3 Wahlmöglichkeiten)
•Schaltsignal: Grenzwert für Durchflußmenge;
Hysterese- oder Fensterfunktion; Schließer oder Öffner.
•Impulsfolge für Mengenzähler: Ausgang 1 gibt jedesmal
einen Zählimpuls, wenn eine eingestellte Durchflußmenge
erreicht ist (→Seite 13, Parameter ImPS und ImPR).
•Schaltsignal für Vorwahlzähler (für zeitabhängige oder
zeitunabhängige Mengenüberwachung; →Seite 21).
Ausgang 2 (4 Wahlmöglichkeiten)
•Schaltsignal: Grenzwert für Durchflußmenge;
Hysterese- oder Fensterfunktion; Schließer oder Öffner.
•Schaltsignal: Grenzwert für Temperatur;
Hysterese- oder Fensterfunktion; Schließer oder Öffner.
•Analogsignal (4 ... 20mA oder 0 ... 10V) für
Durchflußmenge.
•Analogsignal (4 ... 20mA oder 0 ... 10V) für Temperatur.

Max. zulässige Durchflußmenge:
70l/m (4,2m³/h).
Druckverlust (dP)
in Abhängigkeit von der Durchflußmenge (Q).
7
DEUTSCH
dP [bar]
Q [l/min]
1,5 3 5 10 30 40 50 60 80 100
0,01
0,02
0,03
0,04
0,05
0,1
0,2
0,4
0,5
1,0
0,3
20
Q [m3/h]
0,1 0,2 0,3 0,4 1,0 1,5 2,0 2,5 3 4 5 60,6
Durchflußmenge in l/min 0 ... 600 ... 50
Anzeigebereich
Meß- /
Arbeitsbereich
0,0 ... 3,60,0 ... 3,0
Durchflußmenge in m3/h
0,001 ... 100 ×103
Mengenzähler in m3
+5 ... +80Temperatur in °C

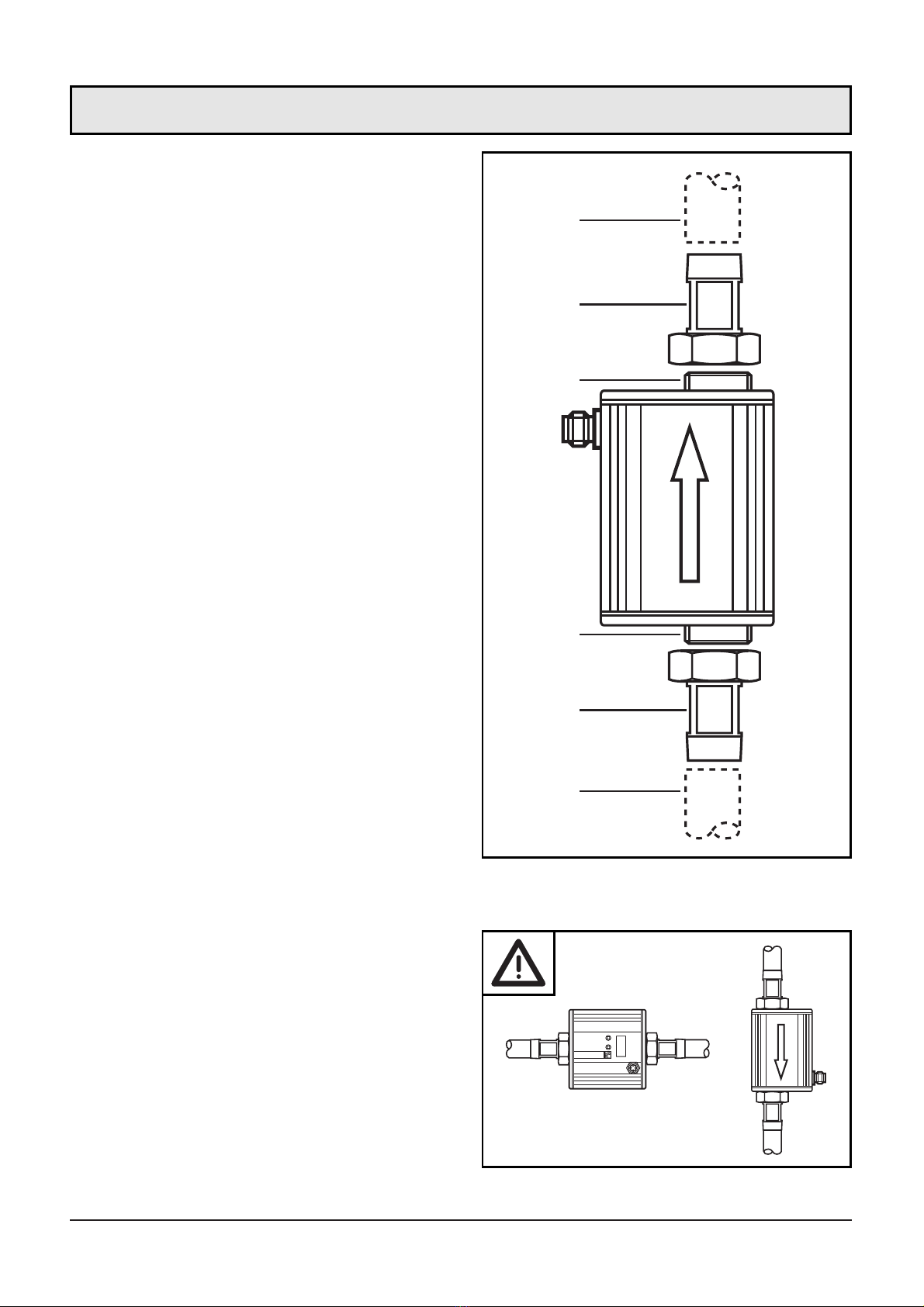

• Schrauben Sie die Adapter (B)
in die Rohrleitung (A) ein.
Adapter sind gesondert als
Zubehör zu bestellen:
Bestell-Nr. E40151 (für
Rohrleitung R½).
Verwenden Sie zur
Abdichtung ausschließlich die
mitgelieferten Centellen-
dichtungen.
• Bauen Sie das Gerät entspre-
chend der Durchflußrichtung
ein (Pfeil).
• Verschrauben Sie die Adapter
(B) handfest mit den
Anschlüssen (C). Ziehen Sie
dann die beiden Adapter
gegenläufig an (Anzugs-
drehmoment: 30Nm).
Empfehlung:
Ventile, Reduzierungen u. ä. mög-
lichst hinter dem Sensor einbauen.
Während des Betriebs können
Luftblasen im System die Messung
beeinträchtigen. Bei bestimmten
Einbaulagen (a: Gerät senkrecht +
Durchflußrichtung waagrecht;
b: Durchflußrichtung von oben nach
unten) können nach der Montage
Luftblasen im System die Messung
beinträchtigen. Spülen Sie das
System nach der Montage oder Entlüftung kurz durch (Spülmenge > 3l/min.).
8
Montage
Flow direction
B
C
B
A
C
A
Einbaulänge mit Rohradapter
E40151: 185mm.
Mode
/Enter
Set
SP1
SP2
103
°C
m3
m3/h
l/min
Flow direction

Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Um die "limited Voltage" Anforderungen gemäß UL 508 zu
erfüllen, mußdas Gerät aus einer galvanisch getrennten Quelle
versorgt und durch eine Überstromeinrichtung abgesichert werden.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät
folgendermaßen an:
9
DEUTSCH
Elektrischer Anschluß
L
L+
3
4
2
1
BU
BK
WH
BN
2: OUT2
4: OUT1
OUT1: Schaltsignal oder Impulsfolge
OUT2: Schaltsignal oder Analogwert

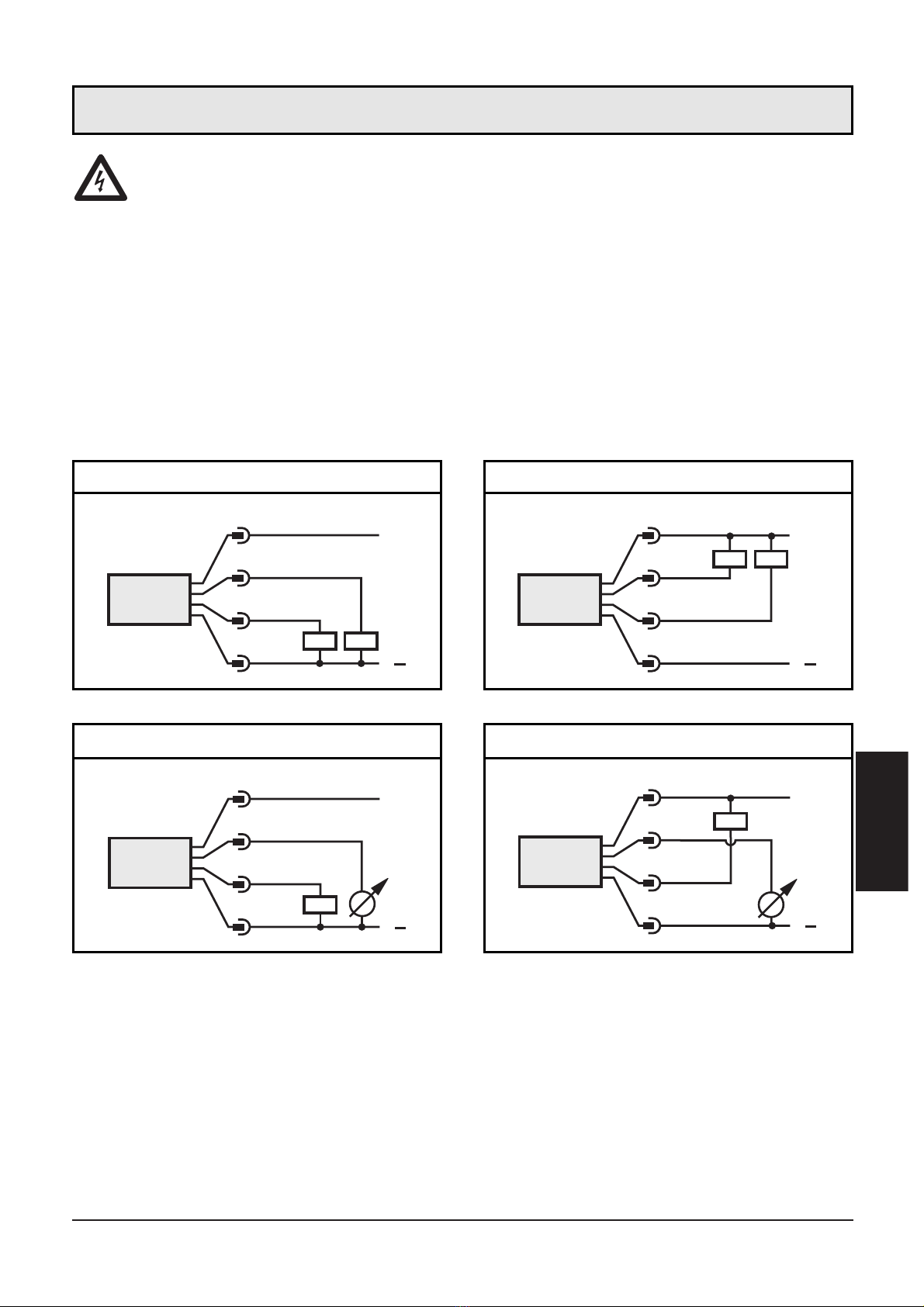

Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
2 x p-schaltend
L
L+
3
4
2
1
BU
BK
WH
BN
2: OUT2
4: OUT1
2 x n-schaltend
L
L+
3
4
2
1
BU
BK
WH
BN
2: OUT2
4: OUT1
1 x p-schaltend / 1 x analog
L
L+
3
4
2
1
BU
BK
WH
BN
2: OUT2
4: OUT1
1 x n-schaltend / 1 x analog

Das Gerät läßt sich elektronisch verriegeln, so daßunbeabsichtigte
Fehleingaben verhindert werden: Drücken Sie im Run-Modus die bei-
den Programmiertasten, bis angezeigt wird. Zum Entriegeln
drücken Sie die Tasten, bis angezeigt wird.
Auslieferungszustand: Nicht verriegelt.
Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn
versucht wird, Parameterwerte zu ändern.
10
Programmieren
1
Mode
/Enter
Set
Mode
/Enter
Set
Mode
/Enter
Set

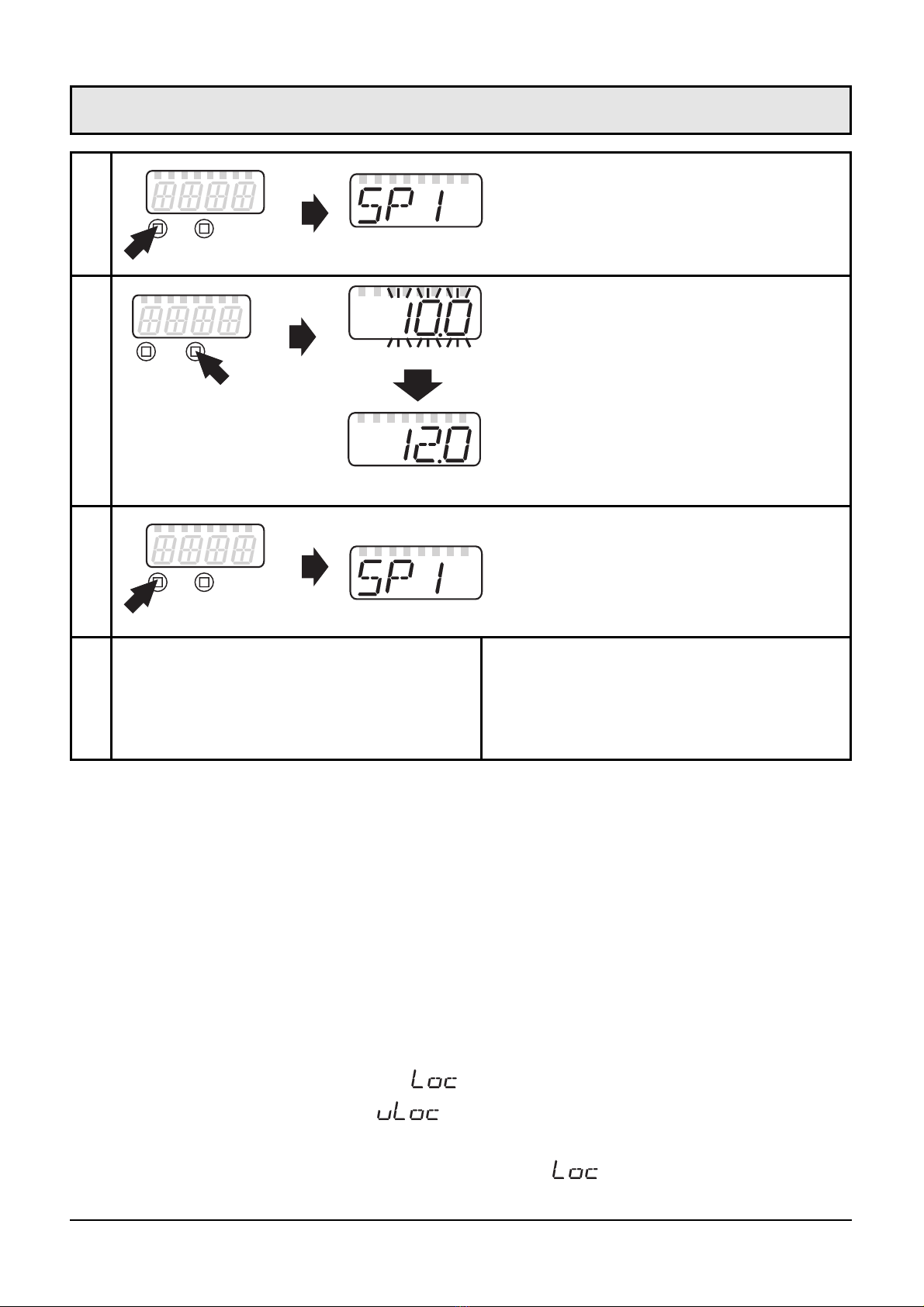

Drücken Sie die Taste Mode/Enter,
bis der gewünschte Parameter
im Display erscheint.
Drücken Sie die Taste Set und
halten Sie sie gedrückt.
Der aktuelle Parameterwert wird
5s lang blinkend angezeigt,
danach wird er erhöht*
(schrittweise durch Einzeldruck
oder kontinuierlich durch
Festhalten der Taste).
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Der Parameter wird erneut ange-
zeigt; der neue Parameterwert
ist wirksam.
2
3
4Weitere Parameter verändern:
Beginnen Sie wieder mit Schritt 1.
Programmierung beenden:
Warten Sie 15s oder drücken Sie
die Mode/Enter-Taste, bis wieder
der aktuelle Meßwert erscheint.
*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert
laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.
Stellen Sie die Anzeigeeinheit (Uni) ein, bevor Sie die Werte für die Parameter
SPx, rPx, ASP und AEP festlegen. Dadurch vermeiden Sie Rundungsfehler bei
der internen Umrechnung auf andere Einheiten und erhalten exakt die
gewünschten Werte. Auslieferungszustand : Uni = Lmin.
Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das
Gerät mit unveränderten Werten in den Run-Modus zurück.

Prüfen Sie nach Montage, elektrischem Anschlußund
Programmierung, ob das Gerät sicher funktioniert.
Störanzeigen während des Betriebs:
Run-Modus
Normaler Arbeitsbetrieb
Nach Einschalten der Versorgungsspannung und Ablauf der
Bereitschaftsverzögerungszeit* (ca. 10s) befindet sich das Gerät im
Run-Modus. Es führt seine Meß- und Auswertefunktionen aus und
gibt Ausgangssignale entsprechend den eingestellten Parametern.
*Während der Bereitschaftsverzögerungszeit wird CAL im Display ange-
zeigt. Ist das Display ausgeschaltet (diS =OFF), wird 15s lang der aktuelle
Meßwert angezeigt, danach verlischt die Anzeige.
•Während der Bereitschaftsverzögerungszeit sind die Ausgänge entsprechend
der Programmierung geschaltet: EIN bei Schließerfunktion (Hno / Fno) und
AUS bei Öffnerfunktion (Hnc / Fnc).
•Beachten Sie: Bei Betrieb mit Hysteresefunktion bleiben die Ausgänge auch
nach Ablauf der Bereitschaftsverzögerungszeit in diesem Schaltzustand,
wenn Durchflußmenge oder Temperatur zwischen Schaltpunkt und
Rückschaltpunkt liegen.
•Ist Ausgang 2 als Analogausgang konfiguriert, liegt das Ausgangssignal
während der Bereitschaftsverzögerungszeit beim Maximalwert.
11
DEUTSCH
Blinkend: Kurzschlußin Schaltausgang 1 / 2.*
Blinkend: Kurzschlußin beiden Schaltausgängen.*
Blinkend: Strömungssensor fehlerhaft.
Blinkend: Gerät defekt / Funktionsfehler.
Meßwert > 120% des Meßbereichsendwerts.
Meßwert < Anfangswert des Meßbereichs.
Blinkend: Messwert ungültig (z. B. Luft im System; max. zulässige
Durchlußmenge überschritten).
*Der betreffende Ausgang ist abgeschaltet, solange der Kurzschlußandauert.
Diese Meldungen werden auch bei ausgeschaltetem Display angezeigt.
Bei Fehlfunktionen (Anzeige IOE, Err, SEnS) verhalten sich die Ausgänge ent-
sprechend den eingestellten Parametern in FOU1 / FOU2, →Seite 15.
Betrieb
Betriebsarten

Das Display zeigt die aktuellen Meßwerte an, die gelben LEDs signa-
lisieren den Schaltzustand der Ausgänge.
Die Anzeigeeinheit kann vorübergehend gewechselt werden (kurz die Taste
“Set”drücken; nach 15s geht das Gerät wieder auf die Anzeigeeinheit zurück,
die im Menüpunkt Uni eingestellt wurde).
Der Durchflußmengen-Zähler läuft ständig im Hintergrund, sum-
miert die Durchflußmenge auf und gibt den Zählerstand seit dem letz-
ten Reset im Display aus.
Der Zähler speichert periodisch (alle 10 Minuten) Zwischenwerte sowie die bis
dahin abgelaufene Zeit des eingestellten automatischen Resets. Nach einer
Spannungsunterbrechung steht dieser Wert als aktueller Zählerstand zur
Verfügung (der mögliche Datenverlust kann maximal 10 Minuten betragen).
Display-Modus
Anzeige der Parameter und der eingestellten Parameterwerte
Das Gerät geht durch kurzen Druck auf die Taste “Mode/Enter”in den
Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig
davon können die eingestellten Parameterwerte abgelesen werden:
•Kurzer Druck auf die Taste “Mode/Enter”blättert durch die
Parameter.
•Kurzer Druck auf die Taste “Set”zeigt für ca. 15s den zugehörigen
Parameterwert. Nach weiteren 15s geht das Gerät zurück in den
Run-Modus.
Programmier-Modus
Einstellen der Parameterwerte
Das Gerät geht in den Programmiermodus, wenn ein Parameter ange-
wählt ist und danach die Taste “Set”länger als 5s gedrückt wird (der
Parameterwert wird blinkend angezeigt, danach fortlaufend erhöht).
Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine
Überwachungsfunktionen mit den bestehenden Parametern weiter
aus, bis die Veränderung abgeschlossen ist. Sie können den
Parameterwert mit Hilfe der Taste “Set”ändern und mit der Taste
“Mode/Enter”bestätigen. Das Gerät geht in den Run-Modus zurück,
wenn danach 15s lang keine Taste mehr gedrückt wird.
12

Einstellbare Parameter
13
DEUTSCH
Technik-Information / Funktionsweise / Parameter
Schaltpunkt 1 / 2
Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand
ändert.
SPx ist nur aktiv, wenn OUx =Hno, Hnc, Fno oder Fnc.
Rückschaltpunkt 1 / 2
Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand
ändert.
rPx ist stets kleiner als SPx. Es können nur Werte eingegeben
werden, die unter dem Wert für SPx liegen.
Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mit-
gezogen (der Abstand zwischen SPx und rPx bleibt konstant). Ist
der Abstand größer als der neue Schaltpunkt, wird er automa-
tisch reduziert (rPx wird auf den minimalen Einstellwert gesetzt).
rPx ist nur aktiv, wenn OUx =Hno, Hnc, Fno oder Fnc.
Einstellbereiche:
in Schritten von
l/min 0,10,1 ... 50,0 0,0 ... 49,9
m3/h 0,0050,005 ... 3,000 0,000 ... 2,995
SP1 / SP2 rP1 / rP2
in Schritten von
SP2 rP2
°C +5,2 ... +80,0 +5,0 ... +79,8 0,2
Impulseinstellung
Legt die Impulswertigkeit fest.
Einstellbereich: 0,001[m3] ... 100 ×103[m3]
Nach dem Wert 9999 springt die Anzeige um auf 10,00 und
LED 103blinkt.
Impulslänge: min. 0.5s / max. 2s.
ImPS ist nur aktiv, wenn OU1 = ImP.
Impulswiederholung
Legt fest, welche Signale der Zähler an Ausgang 1 ausgibt; es
sind 2 Einstellungen wählbar:
•YES: Impulswiederholung ist aktiv (= einfache Zählerfunktion):
Ausgang 1 gibt jedesmal einen Zählimpuls, wenn der in ImPS
eingestellte Wert erreicht ist.
•no:Impulswiederholung ist nicht aktiv (der Zähler arbeitet als
Vorwahlzähler): Ausgang 1 schaltet (OUT1 = EIN), wenn der in
ImPS eingestellte Wert erreicht ist. Er bleibt geschaltet, bis der
Zähler zurückgesetzt wird (→Seite 16, Parameter rTo).
ImPR ist nur aktiv, wenn OU1 = ImP.

14
Analogstartpunkt
Meßwert, bei dem 4mA / 0V ausgegeben werden.
ASP ist nur aktiv, wenn OU2 = Ioder U.
Analogendpunkt
Meßwert, bei dem 20mA / 10V ausgegeben werden.
Mindestabstand zwischen ASP und AEP = 20% des
Meßbereichsendwerts. AEP ist nur aktiv, wenn OU2 = Ioder U.
Einstellbereiche:
in Schritten von
l/min 0,10,0 ... 40,0 10,0 ... 50,0
m3/h 0,0050,000 ... 2,400 0,600 ... 3,000
ASP AEP
°C +5,0 ... +65,0 +20,0 ... +80,0 0,2
Erweiterte Funktionen
Dieser Menüpunkt enthält ein Untermenümit weiteren
Parametern. Durch kurzen Druck auf die Set-Taste erhalten Sie
Zugang zu diesen Parametern.
Konfiguration für Ausgang 1
Es sind 5 Funktionen einstellbar:
- Ausgangssignale für Durchflußmenge:
•Hno = Hysteresefunktion / normally open (Schließer)
•Hnc = Hysteresefunktion / normally closed (Öffner)
•Fno = Fensterfunktion / normally open (Schließer)
•Fnc = Fensterfunktion / normally closed (Öffner)
- Ausgangssignal für den Zähler:
•ImP = Impulsfolge oder Ein- / Aus-Signal für Vorwahlzähler
(→Seite 13 / Parameter ImPS und ImPR)
Konfiguration für Ausgang 2
Es sind 4 Schaltfunktionen und 2 Analogsignale einstellbar für
Durchflußmenge oder Temperatur (→Seite 17 / Parameter SEL2).
•Hno = Hysteresefunktion / normally open (Schließer)
•Hnc = Hysteresefunktion / normally closed (Öffner)
•Fno = Fensterfunktion / normally open (Schließer)
•Fnc = Fensterfunktion / normally closed (Öffner)
•I= Analogsignal (4 ... 20mA)
•U= Analogsignal (0 ... 10V)

15
DEUTSCH
Min-Max-Speicher für Durchfluß
• HI: Anzeige der höchsten gemessenen Durchflußmenge
• LO: Anzeige der niedrigsten gemessenen Durchflußmenge
Löschen des Speichers:
- Drücken Sie die “Mode/Enter”-Taste, bis HI oder LO erscheint.
- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die
Anzeige “- - - -” erscheint.
- Drücken Sie dann kurz die “Mode/Enter”-Taste.
Es ist sinnvoll, die Speicher zu löschen, sobald das Gerät erstmals
unter normalen Betriebsbedingungen arbeitet.
Kundenseitige Kalibrierung der Meßwertkurve
(Erläuterung →Seite 17)
• Einstellung in % des Meßbereichsendwerts.
• Einstellbereich: 60% ... 140%; Werkseinstellung = 100%.
• Maximale Anzeige: Meßbereichsendwert + 20%.
Wenn die Werkseinstellung verändert wurde, leuchtet die 2.
(unbeschriftete) gelbe LED.
Verhalten von Ausgang 1 im Fehlerfall
Es sind 2 Einstellungen wählbar:
•FOU1 = ON: Ausgang 1 schaltet im Fehlerfall EIN.
•FOU1 = OFF: Ausgang 1 schaltet im Fehlerfall AUS.
Verhalten von Ausgang 2 im Fehlerfall
Es sind 2 Einstellungen wählbar:
•FOU2 = ON: Ausgang 2 schaltet im Fehlerfall EIN / das
Analogsignal geht auf oberen Anschlagwert (22mA / 12V).
•FOU2 = OFF: Ausgang 2 schaltet im Fehlerfall AUS / das
Analogsignal geht auf unteren Anschlagwert (3,5mA / 0V).
Anlaufüberbrückungszeit
Während dieser Zeit gelten besondere Bedingungen für das
Schalten der Ausgänge (Erläuterung →Seite 20).
•Einstellbar in Schritten von 1s.
•Einstellbereich: 0 ... 50s (0 = Anlaufüberbrückungszeit nicht aktiv).
Die Zeit gilt für beide Ausgänge.
Zurücksetzen der Kalibrierdaten (Calibration reset)
Setzt die mit CGA eingestellte Kalibrierung zurück auf
Werkseinstellung.
- Drücken Sie die “Mode/Enter”-Taste, bis CAr angezeigt wird.
- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die
Anzeige “- - - -”erscheint.
- Drücken Sie dann kurz die “Mode/Enter”-Taste.

16
Schaltlogik der Ausgänge
Es sind 2 Einstellungen wählbar:
PnP = positiv schaltend, nPn = negativ schaltend.
Die Einstellung gilt für beide Schaltausgänge.
Meßwertdämpfung
•Einstellbereich: 0 (= dAP nicht aktiv) - 0,2s - 0,4s - 0,6s - 0,8s - 1s.
Die Einstellung wirkt auf Anzeige und Ausgänge.
Werkseinstellung: 0,6s.
Einstellung der Anzeige
Es sind 7 Einstellungen wählbar:
•d1 = Meßwertaktualisierung alle 0,5s.
•d2 = Meßwertaktualisierung alle 1s.
•d3 = Meßwertaktualisierung alle 2s.
Die Meßwertaktualisierung betrifft nur die Anzeige. Sie wirkt
nicht auf die Ausgänge.
•rd1, rd2, rd3 = Anzeige wie d1, d2, d3; jedoch um 180°
gedreht.
•OFF = Die Meßwertanzeige ist im Run-Modus ausgeschaltet.
Bei Druck auf eine der Tasten wird 15s lang der aktuelle
Meßwert angezeigt. Nochmaliges Drücken auf die Mode/Enter-
Taste öffnet den Display-Modus.
Die Schaltzustands-LEDs bleiben auch bei ausgeschalteter
Anzeige aktiv.
Werkseinstellung: d2.
Zähler-Reset
•Manueller Reset:
Der Zählerstand wird manuell gelöscht und es beginnt ein
neues Zählintervall:
- Drücken Sie die “Set”-Taste, bis rES.T erscheint.
- Drücken Sie dann kurz die “Mode/Enter”-Taste.
Manueller Reset kann auch dann durchgeführt werden, wenn
eine Zeitspanne für automatischen Reset eingestellt ist.
•OFF = Reset nach Überlauf des Zählers (d. h. nach 100000m³).
•Zeitgesteuerter automatischer Reset
Nach einer festgelegten Zeitspanne wird der Zählerstand
automatisch gelöscht und es beginnt ein neues Zählintervall.
Es sind folgende Zeitspannen einstellbar:
- 1h ... 23h (Reset nach 1 ... 23 Stunden, Schrittweite: 1h),
- 1d ... 6d (Reset nach 1 ... 6 Tagen, Schrittweite: 1d),
- 1w ... 8w (Reset nach 1 ... 8 Wochen, Schrittweite: 1w).

Kundenseitige Kalibrierung
(CGA)
Durch die kundenseitige
Kalibrierung wird die Steigung
der Meßwertkurve verändert.
Sie beeinflußt die Anzeige und
die Ausgänge.
Die Steigungsänderung wird in
Prozent angegeben. 100% ent-
spricht der Werkskalibrierung.
Sie kann zurückgesetzt werden
(→Menüpunkt CAr).
17
DEUTSCH
Q
50 l/min
50 l/min
40 l/min
60 l/min
A
A2
A1
A=Meßwertkurve ohne
Kalibrierung
A1, A2 = Meßwertkurve nach
Kalibrierung
Anzeige
Anzeigeeinheit für Durchflußmenge
Es sind 2 Einstellungen wählbar:
•Lmin = Durchflußmenge in Liter / Minute
•m3h = Durchflußmenge in Kubikmeter / Stunde
Stellen Sie die Anzeigeeinheit ein, bevor Sie die Werte für die
Parameter SPx, rPx, ASP und AEP einstellen. Dadurch vermeiden
Sie Rundungsfehler bei der internen Umrechnung auf andere
Einheiten und erhalten exakt die gewünschten Werte.
Standard-Meßgröße der Anzeige
Einstellen der Meßgröße, die während des Run-Modus im
Display angezeigt wird. Es sind 3 Einstellungen wählbar:
•FLOW = Durchflußmenge in der Einheit, die in Uni eingestellt
ist.
•TOTL =Zählerstand in m3.
•TEMP = Medientemperatur in °C.
Wahl der Meßgröße, die Ausgang 2 auswertet
Es sind 2 Einstellungen wählbar:
•FLOW = Ausgang 2 verarbeitet das Strömungssignal (die
Maßeinheit wird in Uni eingestellt).
•TEMP = Ausgang 2 verarbeitet das Temperatursignal (in °C).
Werkseinstellung wieder herstellen
- Drücken Sie die “Mode/Enter”-Taste, bis rES erscheint.
- Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die
Anzeige “- - - -”erscheint.
- Drücken Sie dann kurz die “Mode/Enter”-Taste.

Hysteresefunktion
Die Hysterese hält den
Schaltzustand des Ausgangs sta-
bil, wenn die Durchflußmenge
um den Sollwert schwankt.
Bei steigender Durchflußmenge
schaltet der Ausgang bei
Erreichen des Schaltpunkts (SPx).
Fällt die Durchflußmenge wieder
ab, schaltet der Ausgang erst
dann zurück, wenn der
Rückschaltpunkt (rPx) erreicht ist.
Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt,
dann im gewünschten Abstand der Rückschaltpunkt.
Fensterfunktion
Die Fensterfunktion erlaubt die
Überwachung eines definierten
Gutbereichs.
Bewegt sich die Durchflußmenge
zwischen Schaltpunkt (SPx) und
Rückschaltpunkt (rPx), ist der
Ausgang durchgeschaltet (Fenster-
funktion / Schließer) bzw. geöff-
net (Fensterfunktion / Öffner).
Die Breite des Fensters ist ein-
stellbar durch den Abstand von
SPx zu rPx. SPx = oberer Wert, rPx = unterer Wert.
Skalieren des Meßbereichs (Analogausgang
•Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei wel-
chem Meßwert das Ausgangssignal 4mA bzw. 0V beträgt.
•Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei wel-
chem Meßwert das Ausgangssignal 20mA bzw. 10V beträgt.
•Mindestabstand zwischen ASP und AEP = 20% des
Meßbereichsendwerts.
18
t
Q
SP
rP
1
0
1
0
Hno
Hysterese
Hnc
t
Q
SP
rP
1
0
1
0
Fno
Gutbereich
Fnc

Spannungsausgang 0 ... 10V
Stromausgang 4 ... 20mA
19
DEUTSCH
U [V]
Q
0
10
MEW
0
U [V]
Q
0
10
AEP
ASP0 MEW
Werkseinstellung Meßbereich skaliert
MEW = Meßbereichsendwert
I [mA]
Q
4
20
MEW
0
I [mA]
Q
4
20
AEP
ASP0 MEW
3,6
Werkseinstellung Meßbereich skaliert
MEW = Meßbereichsendwert
Im eingestellten Meßbereich liegt das Ausgangssignal zwischen 0 und 10V.
Weiter wird signalisiert:
Durchflußoberhalb des Meßbereichs: Ausgangssignal > 10V.
Im eingestellten Meßbereich liegt das Ausgangssignal zwischen 4 und 20mA.
Weiter wird signalisiert:
Durchflußoberhalb des Meßbereichs: Ausgangssignal > 20mA.

Anlaufüberbrückungszeit (dSt)
Ist die Anlaufüberbrückungszeit aktiv (dSt > 0), gelten folgende
Bedingungen: Sobald die Durchflußmenge 0,5% des
Meßbereichsendwerts (MEW) überschreitet,
•wird die Anlaufüberbrückungszeit gestartet,
•schaltet Ausgang 1 entsprechend der Programmierung: EIN bei
Schließerfunktion (Hno / Fno), AUS bei Öffnerfunktion (Hnc / Fnc),
•schaltet Ausgang 2 bei Strömungsauswertung (SEL2 =FLOW) ent-
sprechend der Programmierung: EIN bei Schließerfunktion (Hno /
Fno), AUS bei Öffnerfunktion Hnc / Fnc).
•Das Analogsignal wird durch dSt nicht beeinflußt.
Nach dem Start der Anlaufüberbrückungszeit sind 3 Fälle möglich:
•Durchflußmenge steigt schnell und erreicht Schaltpunkt /
Gutbereich innerhalb dSt →Ausgänge bleiben aktiv.
•Durchflußmenge steigt langsam und erreicht Schaltpunkt /
Gutbereich innerhalb dSt nicht →Ausgänge werden zurückgesetzt.
•Durchflußmenge fällt innerhalb dSt unter 0,5% →Ausgänge wer-
den sofort zurückgesetzt; dst wird gestoppt.
Beispiel: dSt bei Hysteresefunktion
20
Durchflußmenge Qerreicht 0,5% MEW →dSt startet, Ausgang wird aktiv.
dSt abgelaufen, Qhat SP erreicht →Ausgang bleibt aktiv.
Qfällt unter SP, bleibt aber über rP →Ausgang bleibt aktiv.
Qfällt unter rP →Ausgang wird zurückgesetzt.
Qerreicht erneut 0,5% MEW →dSt startet, Ausgang wird aktiv.
Qerreicht SP →Ausgang wird aktiv.
dSt abgelaufen, Qhat SP nicht erreicht →Ausgang wird zurückgesetzt.
1
2
3
4
5
6
7
t
SP
Q
dSt
rP
0,5%
1
0
1
0
1
dSt
234567
Hno
Hnc
