IFM Electronic Efector 150 KNM User manual

Bedienungsanleitung
Operating instructions
Notice utilisateurs
Kapazitiver
Niveauschalter
Capacitive level switch
Détecteur de niveau
capacitif
KNM
Sachnr. 701776/00 02/2006

Inhalt Seite
Bestimmungsgemäße Verwendung ------------------------------------ 2
Montage ---------------------------------------------------------------------- 3
Elektrischer Anschluß ------------------------------------------------------ 3
Bedienung -------------------------------------------------------------------- 4
Programmieren ------------------------------------------------------------------5
Inbetriebnahme/Betrieb ---------------------------------------------------- 8
Bestimmungsgemäße Verwendung
• Kapazitiver Niveauschalter zur Überwachung von Füllständen
trockender Schüttgüter und Flüssigkeiten, vorzugsweise von Kunst-
stoffgranulaten
• Automatischer Abgleich auf das zu erfassende Medium durch Pro-
grammiertaste oder Programmiereingang „CAL“ (siehe Kap. Elektri-
scher Anschluß)
• Die aktive Fläche ist für Temperaturen bis 110°C ausgelegt und kann
in direktem Kontakt mit dem Schauglas montiert werden (ohne
Luftspalt)
SEITE 2
Programmiertaste
LEDs rot, gelb, grünAktive Fläche
Gewindehülse

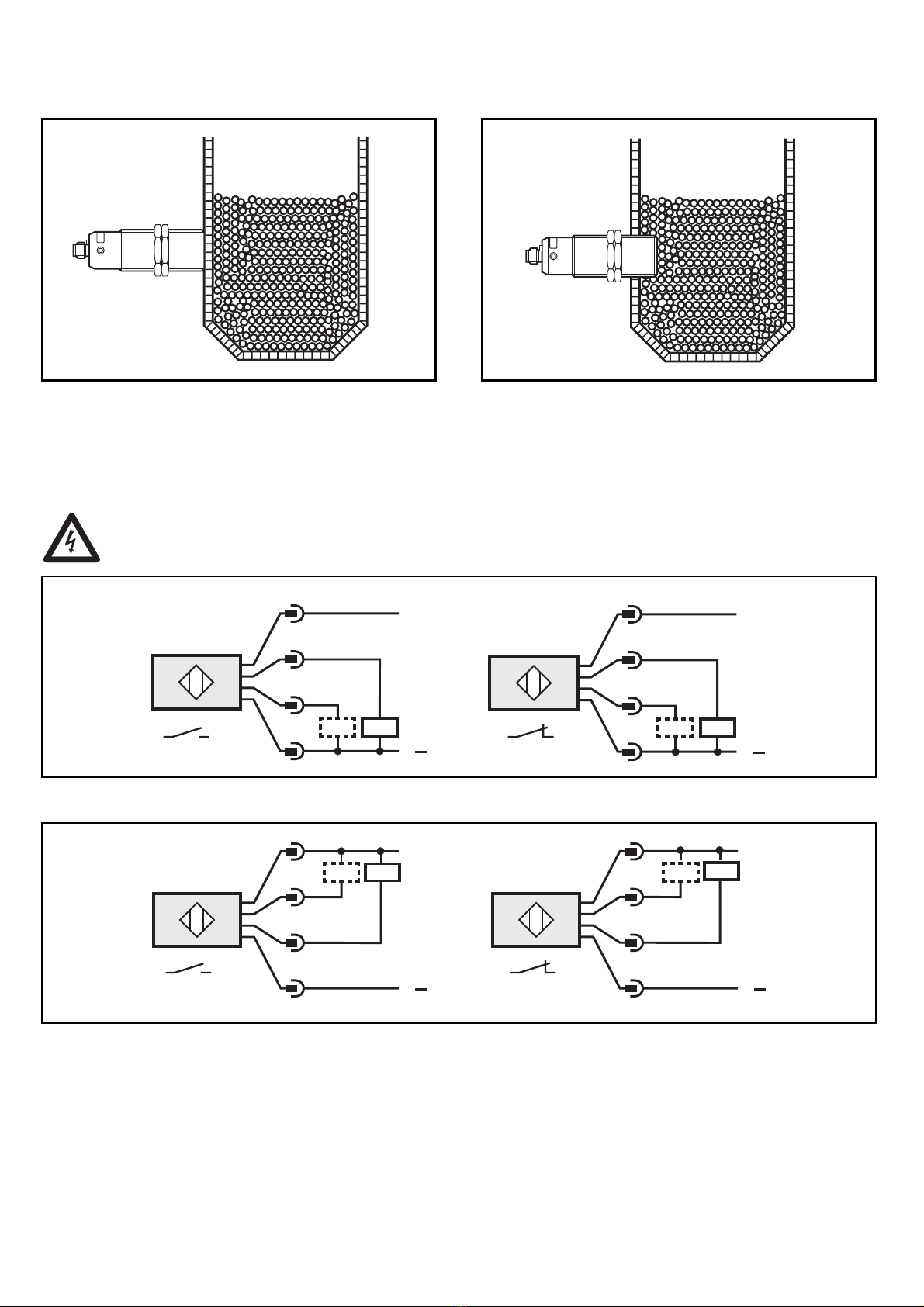

Montage
Montieren Sie den Niveauschalter wie abgebildet.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
an (siehe Typenschild).
Einstellung der Ausgangsfunktion als Öffner oder Schließer
Der Schaltausgang des Gerätes kann als Öffner- oder Schließerkontakt
betrieben werden. Dazu mußdas Gerät zunächst ausgeschaltet wer-
den. Um das invertierte Ausgangsverhalten zu erzeugen, wird die
Betriebsspannung mit der umgekehrten Polarität zugeschaltet.
SEITE 3
L
L+
3
2
4
1
L
L+
1
2
4
3
p-schaltend (Typ FPKG)
L
L+
3
4
2
1
L
L+
1
4
2
3
n-schaltend (Typ FNKG)
Nicht medienberührend
(nur für nichtmetallische Behälter) Medienberührend

Funktionskontrollausgang/Programmiereingang
(FC-OUT/CAL, pin 2)
Dies ist eine bidirektionale Leitung.
•Als Funktionskontrollausgang verwendet können Ausgangssignale
des Gerätes ausgewertet werden
•Als Programmiereingang verwendet können Bedienvorgänge aus-
gelöst werden (siehe Kap. Bedienung)
Signale am Funktionskontrollausgang
Zustand Signal
Funktionskontrolle Funktionskontrollausgang ist leitend
Abgleichfehler Funktionskontrollausgang wechselt mit
8Hz zwischen leitendem und gesperrtem
Zustand
Als Programmiereingang verwendet:
Gerätetyp Auslösung eines Bedienvorgangs
p-schaltend (Typ FPKG) zum Aktivieren der Funktion wird die Pro-
grammierleitung elektrisch mit der Lei-
tung „L+“verbunden
n-schaltend (Typ FNKG) zum Aktivieren der Funktion wird die Pro-
grammierleitung elektrisch mit der Lei-
tung „L-“verbunden

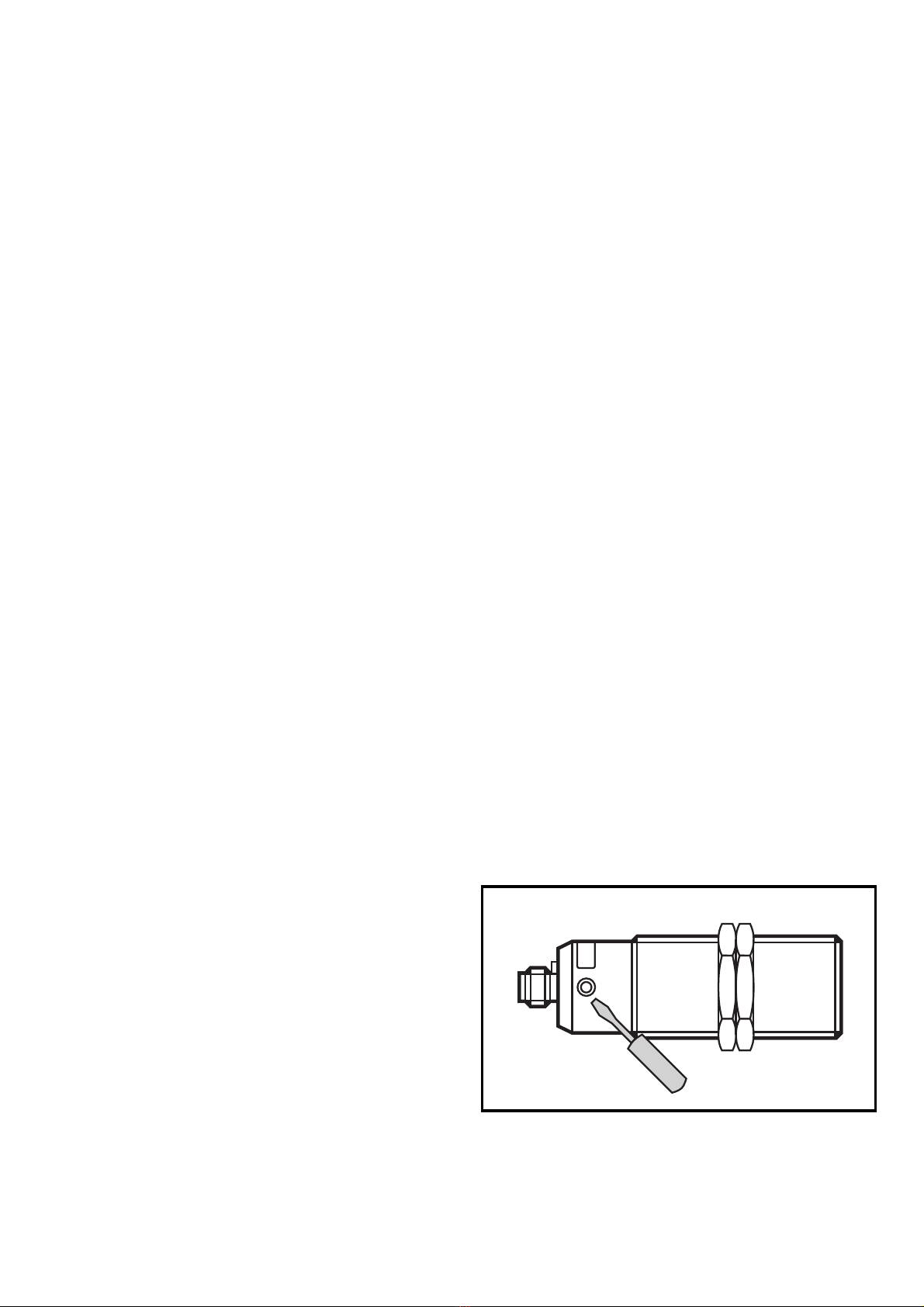

Bedienung
Gleichen Sie den Sensor ab.
Drücken Sie dazu die Programmier-
taste mit einem stumpfen Gegen-
stand.
Sie können das Gerät auch über
den Programmiereingang „CAL“
bedienen (Signaldauer = Dauer des
Tastendrucks).
SEITE 4

Programmieren
Übersicht über die Modi und ihre Grundfunktionen:
•Betriebsmodus: Normaler Arbeitsbetrieb, in diesem Modus sind alle
normalen Sensorfunktionen aktiv
•Abgleichmodus: Einstellung der Schaltschwelle durch Leer- und Voll-
abgleich
•Sperrmodus: Verriegeln und Entriegeln des Gerätes zur Vermeidung
von Manipulationen möglich
Leerabgleich
Das Gerät mußnach dem Einbau in den leeren Behälter abgeglichen
werden (Leerabgleich). Als „leer“kann der Behälter dann betrachtet
werden, wenn das zu erfassende Füllgut mindestens 20mm von der
aktiven Zone entfernt ist. Erfaßt der Sensor nach dem Abgleich ein
Füllgut, ändert sich sein Schaltzustand.
Hinweis:
Der Sensor ist allein mit Leerabgleich funktionsfähig. Es wird jedoch
empfohlen, nach dem Leerabgleich auch einen „Vollabgleich“mit voll
bedeckter aktiver Zone durchzuführen. Aus der Kombination Leerab-
gleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale
Lage der Schaltschwellen zwischen beiden Zuständen. Bei Anwendung
beider Abgleichkriterien (Leer- und Vollabgleich), erhält man die maxi-
male Betriebssicherheit für die Applikation. Beim Leerabgleich generiert
der interne Mikroprozessor 2 Werte.
Der erste Wert entspricht dem im Leerzustand gemessenen Sensorsig-
nal. Der zweite Wert ist ein angenommener Meßwert für den Vollzu-
stand. Dieser wird aus dem gerade gemessenen Leerzustand und einem
werksseitig vordefinierten Signalabstand berechnet. Dieser zweite Wert
wird beim Vollabgleich durch einen tatsächlichen Meßwert ersetzt.
SEITE 5

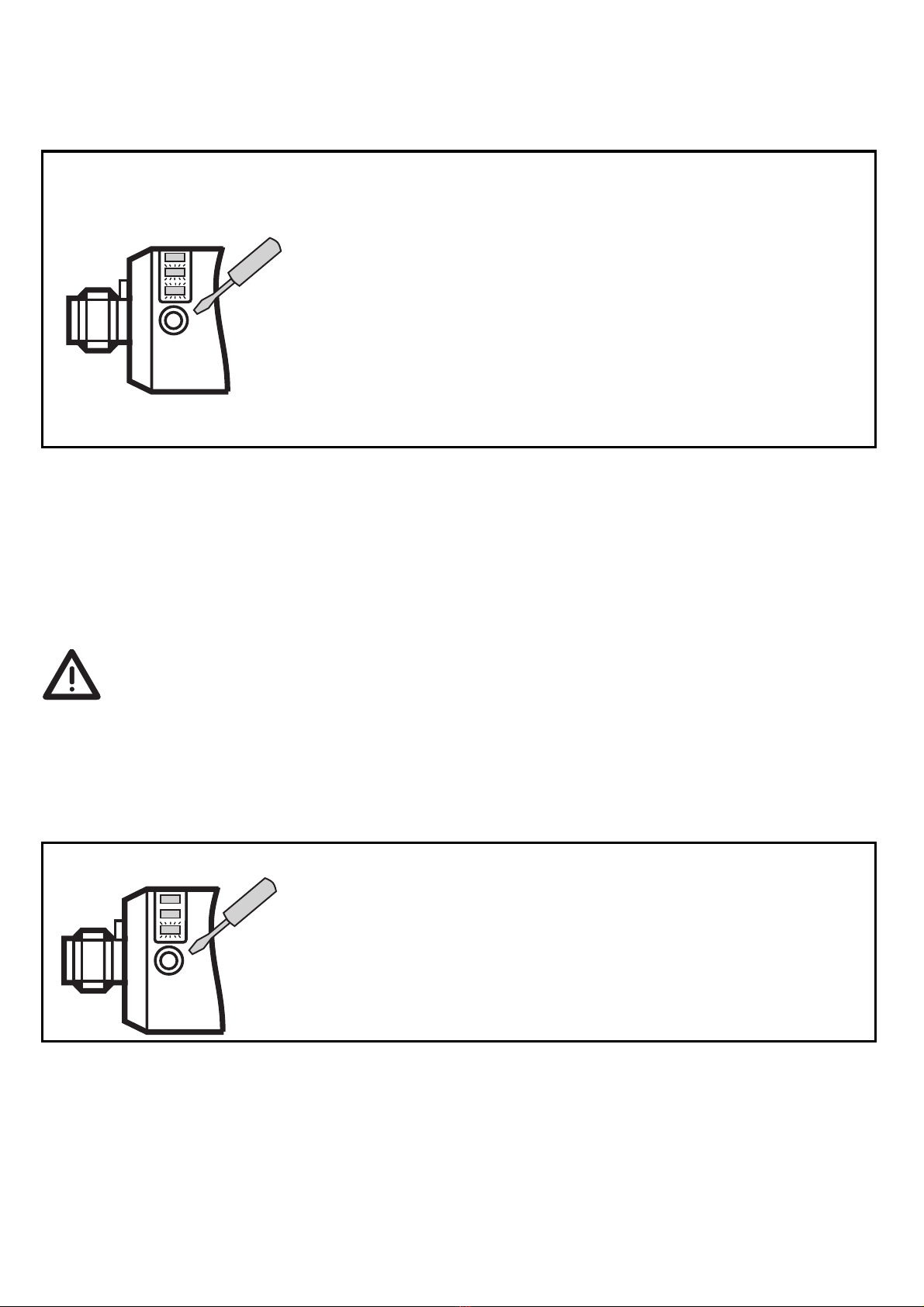

Drücken Sie die Programmiertaste, bis die
grüne LED für mindestens 1s, aber nicht länger
als 5s blinkt (= Gerät ist im Abgleichmodus).
Nach dem Abgleichvorgang leuchtet die grüne
LED konstant. Bei der Ausgangsfunktion
„Öffner“leuchtet zusätzlich die gelbe LED
(= Gerät ist im Betriebsmodus).
1 ... 5s

Vollabgleich
Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt
werden, so daßdas Gerät schaltet.
Der Vollabgleich kann beliebig oft wiederholt werden. Der gespeicher-
te Wert für den Leerzustand wird durch den Vollabgleich nicht über-
schrieben. Nach einem erneuten Leerabgleich werden beide Werte
wieder automatisch gesetzt; die zuletzt definierten Werte werden
überschrieben.
Führen Sie deshalb immer zuerst den Leerabgleich durch, danach
bei Bedarf den Vollabgleich!
Verriegeln
Die gespeicherten Abgleichwerte können gegen unberechtigtes Pro-
grammieren wie folgt gesichert werden (Ausgangszustand: entriegelt):
Beim Loslassen der Programmiertaste wird das Gerät verriegelt und alle
Programmierfunktionen sind gesperrt. Das Gerät springt zurück in den
Betriebsmodus.
Wird dieser Vorgang aus dem verriegelten Zustand heraus gestartet,
SEITE 6
Drücken Sie die Programmiertaste, bis die
grüne LED schnell blinkt
(= Gerät ist im Abgleichmodus).
Die LED blinkt zunächst langsam (ca. 1Hz), nach
5s blinkt sie doppelt so schnell (ca. 2Hz).
Nach dem Abgleichvorgang leuchtet die grüne
LED konstant. Bei der Ausgangsfunktion
„Schließer“leuchtet zusätzlich die gelbe LED
(= Gerät ist im Betriebsmodus).
5 ... 10s
Drücken Sie die Programmiertaste mind. 10s.
Die grüne LED blinkt zunächst langsam (ca.
1Hz), dann nach 5s schneller (ca. 2Hz),
nach 10s verlischt sie; das Gerät ist verriegelt.
min. 10s

verlischt die grüne LED kurzzeitig, zeigt aber danach keine weitere
Reaktion.
Entriegeln
Beim Loslassen der Programmiertaste wird das Gerät entriegelt und
alle Programmierfunktionen sind wieder frei gegeben.
Fehlermeldungen
Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach
dem Abgleichversuch schnell mit ca. 8Hz (Abgleichfehler).
Zum Löschen dieser Fehlermeldung betätigen Sie 1x die Programmier-
taste oder schalten Sie die Betriebspannung aus und wieder ein. Die
bisher erfolgreich eingelesenen Messwerte bleiben dabei unverändert
gespeichert.
Mögliche Gründe für eine Fehlermeldung:
•Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering
(z. B. Leer- und Vollabgleich ohne entsprechende Füllstandsände-
rung)
•Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die
falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Voll-
abgleich im Leerzustand).
•Leerabgleich außerhalb des Arbeitsbereiches (z.B. Leerabgleich auf
Direktkontakt mit einem elektrisch geerdeten Medium, etwa wenn
die aktive Zone ins Wasser getaucht ist).
Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur
Fehlerbehebung den Abgleich.
SEITE 7
Drücken Sie die Programmiertaste mind. 10s.
Die grüne LED verlischt kurzzeitig, leuchtet
dann wieder und verlischt nach insgesamt 10s.
Das Gerät ist wieder entriegelt und die LEDs zei-
gen den aktuellen Betriebszustand an.
min. 10s

Weitere Fehlerarten:
•Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbe-
reich.
•Interner Fehler (kann nur durch Aus- und wieder Einschalten der
Betriebsspannung gelöscht werden, Hardware-Reset)
Inbetriebnahme/Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie dazu den Sen-
sor durch geeignete Maßnahmen zum Ansprechen.
Anzeige durch LEDs und durch Funktionskontrollausgang:
Die rote LED und der Funktionskontrollausgang sind während des
Wechselns zwischen „Medium nicht vorhanden“und „Medium vor-
handen“kurz aktiv. Dies kann insbesondere bei sehr langsamen Füll-
standsänderungen auftreten und stellt keine Fehlermeldung im Sinne
einer Gerätestörung dar.
Der Betrieb des Niveauschalters ist wartungsfrei. Für einwandfreies
Funktionieren ist zu beachten:
•Die aktive Fläche und ggf. ein Freiraum sollten von Ablagerungen
und Fremdkörpern freigehalten werden, insbesondere bei Montage
mit aktiver Fläche nach oben.
SEITE 8
LED grün
•EIN = Gerät ist betriebsbereit
•blinkt langsam (1Hz) = Abgleichmodus Leerabgleich
•blinkt schnell (2Hz) = Abgleichmodus Vollabgleich
•AUS = Sperrmodus
LED gelb •AUS = Schaltausgang gesperrt
•EIN = Schaltausgang leitend
LED rot
und Funktions-
kontrollausgang
•blinkt schnell (8Hz) bzw. 8Hz-Signal des Funktions-
kontrollausgangs = Abgleichfehler, interner Fehler
•EIN = Schaltschwelle unmittelbar erreicht
LEDs gelb + rot
zusammen •blinken schnell (2Hz) im Gleichtakt = Kurzschlußim Schaltausgang

Contents Page
Function and features ------------------------------------------------------ 9
Mounting -------------------------------------------------------------------- 10
Electrical connection ------------------------------------------------------ 10
Operation -------------------------------------------------------------------- 11
Programming--------------------------------------------------------------------12
Set-up / operation ----------------------------------------------------------15
Function and features
•Capacitive level switch for monitoring levels of liquids and dry bulk
material, preferably plastic granulates
•Automatic adjustment to the medium to be detected via program-
ming pushbutton or programming input "CAL" (see Electrical
connection)
•The sensing face is rated for temperatures up to 110°C and can be
mounted in direct contact with the sight glass (without air gap)
PAGE 9
programming pushbutton
LEDs red, yellow, green sensing face
threaded sleeve

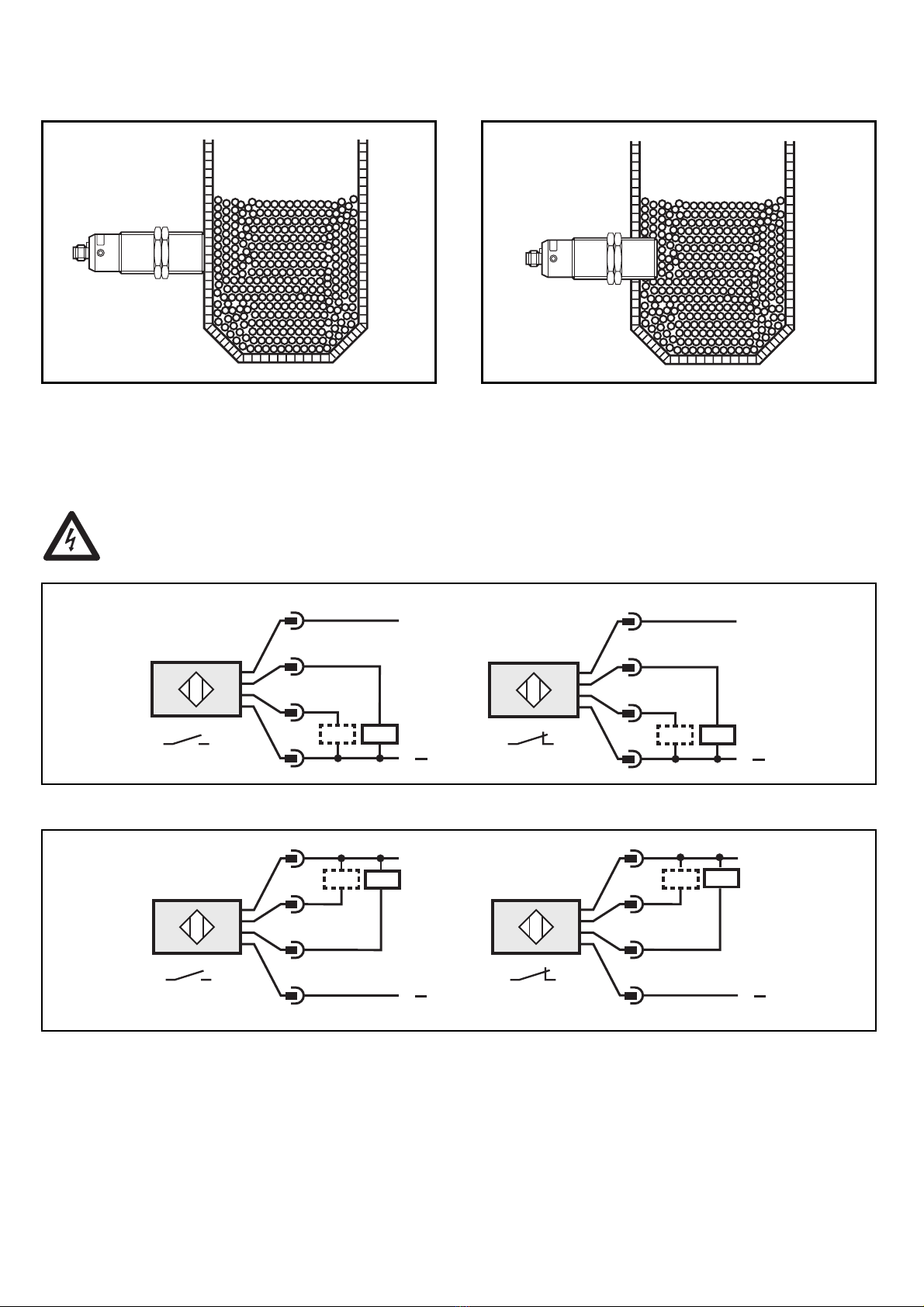

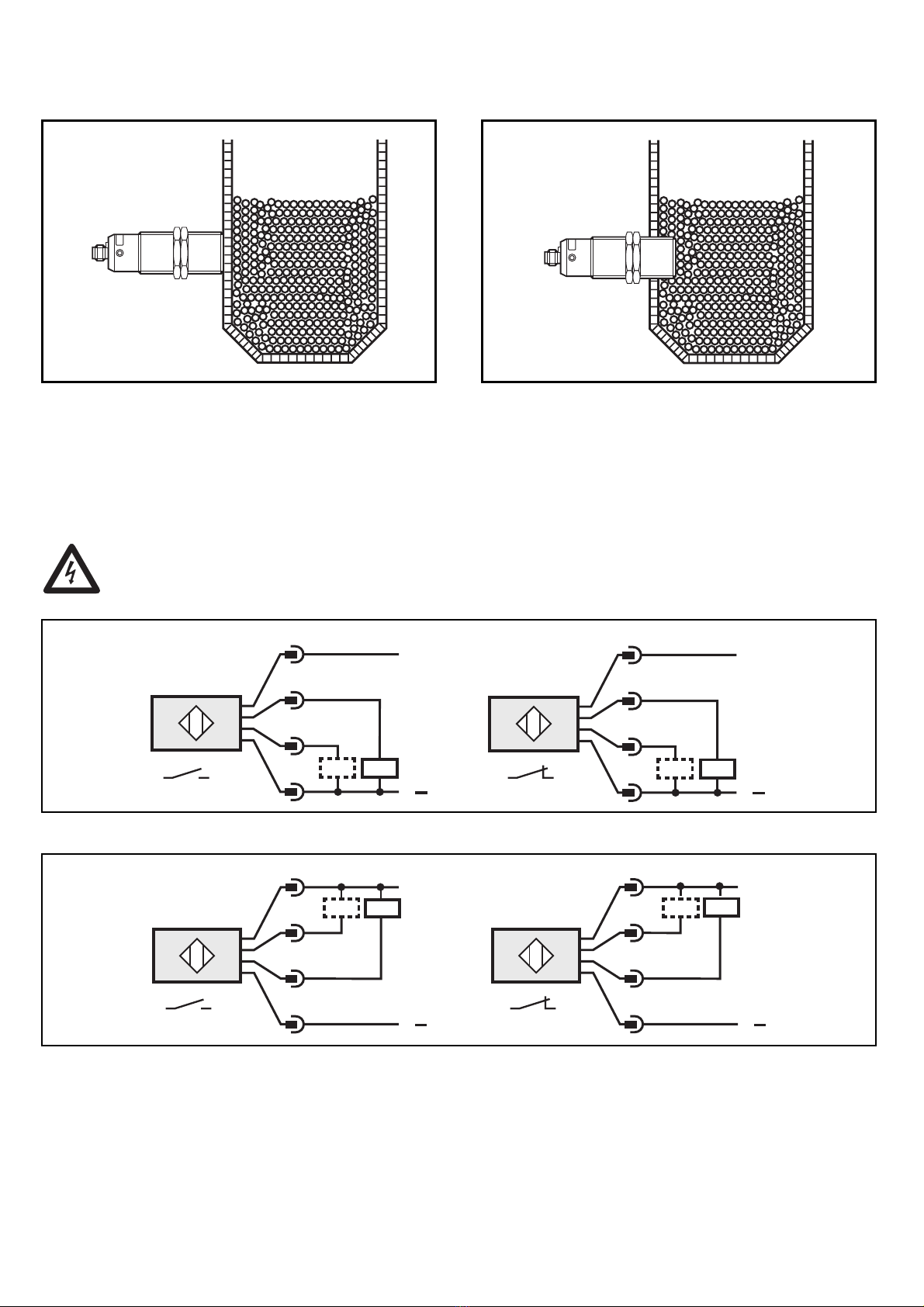

Mounting
Mount the level switch as shown.
Electrical connection
Disconnect the installation from power. Connect the unit (see
type label).
Setting the output function as normally closed or normally open
The switching output of the unit can be operated as normally closed
or normally open. To do so, the unit must first be disconnected. To
generate the inverted output response the operating voltage is
connected again by reversing the wires.
PAGE 10
Not in contact with the medium
(only for non-metallic tanks)
In contact with the medium
L
L+
3
2
4
1
L
L+
1
2
4
3
p-switching (type FPKG)
L
L+
3
4
2
1
L
L+
1
4
2
3
n-switching (type FNKG)

Function check output/programming input
(FC-OUT/CAL, pin 2)
This is a bidirectional wire.
•When used as function check output, output signals of the unit can
be evaluated
•When used as programming input, operations can be performed
(see Operation).
Signals on the function check output
Status Signal
Function check The function check output is enabled
Adjustment error The function check output changes bet-
ween enabled and disabled state at 8Hz
When used as programming input:
Type of unit Performing an operation
p-switching (type FPKG) To activate the function the programming
wire is electrically connected to the wire
"L+"
n-switching (type FNKG) To activate the function the programming
wire is electrically connected to the wire
"L-"
Operation
Adjust the sensor. To do so, press
the programming pushbutton with
a blunt object.
You can also operate the unit via
the programming input "CAL" (sig-
nal duration = duration of the press
of the pushbutton).
PAGE 11

Programming
Overview of the modes and their basic functions:
•Operating mode: Normal working mode, in this mode all normal
sensor functions are active.
•Adjustment mode: Setting of the switching threshold by empty and
full adjustment
•Locking mode: Locking and unlocking of the unit possible to avoid
tampering
Empty adjustment
The unit must be adjusted after installation in the empty tank (empty
adjustment). The tank can be considered to be "empty" when the
medium to be detected is min. 20mm away from the active zone. If the
sensor detects a medium after adjustment, its switching status chan-
ges.
Note:
The sensor is operational just with empty adjustment. However, it is
recommended to carry out a "full adjustment" with the active zone
being completely covered after empty adjustment. From the combina-
tion empty adjustment / full adjustment the internal microprocessor
determines the optimum position of the switching thresholds between
the two states. Using both adjustment criteria (empty and full adjust-
ment) results in the maximum operational reliability for the application.
For empty adjustment the internal microprocessor generates 2 values.
The first value corresponds to the sensor signal measured in the empty
state. The second value is an assumed measured value for the full state.
It is calculated from the just measured empty state and a factory signal
preset. For full adjustment this second value is replaced by a real mea-
sured value.
PAGE 12
Press the programming pushbutton until the
green LED flashes for min. 1s and max. 5s
(= unit is in the adjustment mode).
After adjustment the green LED lights
continuously. For the output function "NC"
the yellow LED lights additionally
(= unit is in the operating mode).
1 ... 5s

Full adjustment
After empty adjustment the full state is to be achieved, if possible, so
that the unit switches.
The full adjustment can be repeated as often as you like. The stored
value for the empty state is not overwritten by the full adjustment.
After a new empty adjustment both values are automatically set again,
the values last defined are overwritten.
Therefore always carry out the empty adjustment first, then, if
necessary, the full adjustment!
Locking
The stored adjustment values can be protected against unauthorised
programming as follows (factory setting: not locked):
When the programming pushbutton is released the unit is locked and
all programming functions are inactive. The unit returns to the opera-
ting mode.
If this operation starts from the locked state, the green LED goes out
briefly but then does not react any more.
PAGE 13
Press the programming pushbutton until the
green LED flashes quickly
(= unit in the adjustment mode).
The LED first flashes slowly (about 1 Hz), after 5s
it flashes double as quickly (about 2 Hz).
After adjustment the green LED lights
continuously. For the output function
"NO" the yellow LED lights additionally
(= unit is in the operating mode).
5 ... 10s
Press the programming pushbutton for min. 10s.
The green LED first flashes slowly (about 1Hz),
after 5s more quickly (about 2Hz), after 10s it
goes out, the unit is locked.
min. 10s

Unlocking
When the programming pushbutton is released the unit is unlocked
and all programming functions are active again.
Error messages
If empty or full adjustment cannot be made, the red LED flashes quick-
ly at about 8Hz after the adjustment attempt (adjustment error).
To delete this error message press the programming pushbutton once
or power off and then power on again. The measured values succes-
sfully read so far remain unchanged.
Possible reasons for an error message:
•The signal difference between the empty and full state is too small
(e.g. empty and full adjustment without sufficient change of the
level)
•The signal change between the empty and full state is in the wrong
order (e.g. empty adjustment in the full state and then full adjust-
ment in the empty state)
•Empty adjustment outside the operating range (e.g. empty adjust-
ment in case of direct contact with an electrically grounded medi-
um, e.g. if the active zone is immersed in water).
Help: Avoid the above-mentioned errors and repeat the adjustment for
error correction.
PAGE 14
Press the programming pushbutton for min.
10s.
The green LED goes out briefly, then lights
again and goes out after 10s.
The unit is unlocked again and the LEDs indi-
cate the current operating state.
min. 10s

Further errors:
•Electronic fault or sensing zone of the unit damaged
•Internal fault (can only be deleted by power off and then power on
again, hardware reset)
Set-up/Operation
Check the safe functioning of the unit. To do so, bring about a sensor
response by taking suitable measures.
Indication by LEDs and function check output:
The red LED and the function check output are briefly active during the
change between "medium not present" and "medium present". This
can occur in particular if the level changes very slowly and is no error
message meaning a fault in the unit.
The operation of the level switch is maintenance-free. For a correct
function ensure:
•The sensing face and the open space should be kept free of depo-
sits and foreign bodies, particularly for mounting with the sensing
face showing upwards.
PAGE 15
LED green
ON = unit is ready for operation
Flashes slowly (1Hz) = adjustment mode empty state
Flashes quickly (2Hz) = adjustment mode full state
OFF = locking mode
LED yellow OFF = switching output disabled
ON = switching output enabled
LED red and
function check
output
Flashes quickly (8Hz) or 8Hz signal of the function check
output = adjustment error, internal fault
ON = close to reaching the switching threshold
LED yellow and red
together
Flash quickly (2Hz) simultaneously
= short circuit in the switching output

Contenu Page
Fonctionnement et caractéristiques ------------------------------------ 16
Montage -------------------------------------------------------------------- 17
Raccordement électrique-------------------------------------------------- 17
Manipulation ---------------------------------------------------------------- 18
Programmation ----------------------------------------------------------------19
Mise en service / Fonctionnement -------------------------------------- 22
Fonctionnement et caractéristiques
•Détecteur de niveau capacitif pour contrôler les niveaux de liquides
et de matières en vrac sèches, de préférence de granulés plastiques
•Réglage automatique sur le fluide àdétecter par bouton-poussoir de
programmation ou entrée de programmation "CAL" (voir Raccor-
dement électrique)
•La face active est conçue pour des températures jusqu'à110°C et
peut être montée en contact direct avec le hublot (sans espace d'air)
PAGE 16
bouton-poussoir de programmation
LED rouge, jaune, verte face active
tube fileté

Montage
Monter le détecteur de niveau selon l'illustration.
Raccordement électrique
Mettre l'installation hors tension. Raccorder le détecteur
(voir l'étiquette).
Réglage de la fonction de sortie en normalement fermé ou nor-
malement ouvert
La sortie de commutation de l'appareil peut être utilisée en normalement
ferméou normalement ouvert. Pour ce faire, l'appareil doit d'abord être mis
hors tension. Pour changer la fonction de sortie, inverser les fils d'alimentation.
PAGE 17
Sans contact avec le fluide
(seulement pour des cuves
non métalliques)
En contact avec le fluide
L
L+
3
2
4
1
L
L+
1
2
4
3
A commutation positive (Typ FPKG)
L
L+
3
4
2
1
L
L+
1
4
2
3
A commutation négative (Typ FNKG)

Sortie contrôle de fonction/entrée de programmation
(FC-OUT/CAL, broche 2)
Ceci est un fil bidirectionnel.
•En cas d'emploi comme sortie contrôle de fonction, les signaux de
sortie de l'appareil peuvent être évalués.
•En cas d'emploi comme entrée de programmation, les opérations de
manipulation peuvent être effectuées (voir Manipulation)
Signaux sur la sortie contrôle de fonction
Etat Signal
Contrôle de fonction La sortie contrôle de fonction est commutée
Erreur de réglage La sortie contrôle de fonction clignote à
8 Hz
En cas d'emploi comme entrée de programmation:
Type d'appareil Effectuer une opération de manipula
tion
àcommutation positive Pour activer la fonction, le fil de program
(type FPKG) mation est électriquement raccordéau fil
"L+"
àcommutation négative Pour activer la fonction, le fil de program
(type FNKG) mation est électriquement raccordéau fil
"L-"
Manipulation
Régler le détecteur. Pour ce faire,
appuyer sur le bouton-poussoir de
programmation avec un objet non
pointu.
Vous pouvez aussi manipuler l'ap-
pareil via l'entrée de programma-
tion "CAL" (durée du signal =
durée de l'appui sur le bouton-
poussoir).
PAGE 18

Programmation
Aperçu des modes et de leurs fonctions de base:
•ode de fonctionnement: Mode de travail normal, dans ce mode,
toutes les fonctions standards du détecteur sont actives.
•Mode de réglage: Réglage du seuil de commutation en effectuant
le réglage vide et plein
•Mode de verrouillage: Verrouillage et déverrouillage de l'appareil
possible pour éviter des manipulations non autorisées
Réglage vide
Après le montage dans la cuve vide, l'appareil doit être réglé(réglage
vide). La cuve peut être considérée comme "vide" si le fluide àdétec-
ter est au min. à20 mm de la zone active. Si le détecteur détecte un
fluide après le réglage, il change son état de commutation.
Note:
Le détecteur peut fonctionner avec le réglage vide seul. Cependant, il
est recommandéd'effectuer également un "réglage plein" avec la zone
active entièrement couverte après le réglage vide. Grâce àla combinai-
son réglage vide/réglage plein, le microprocesseur interne détermine la
position optimale des seuils de commutation entre les deux états.
Lorsque les deux critères de réglage (réglage vide et réglage plein) sont
utilisés, la fiabilitémaximale est atteinte pour l'application. En cas de
réglage vide, le microprocesseur interne génère 2 valeurs.
La première valeur correspond au signal du détecteur mesuréàl'état
vide. La deuxième valeur est une valeur mesurée supposée pour l'état
plein. Ceci est calculépar l'état vide qui vient d'être mesuréet un préré-
glage du signal effectuéen usine. Lors du réglage plein, cette deuxiè-
me valeur est remplacée par une valeur mesurée réelle.
PAGE 19
Appuyer sur le bouton-poussoir de program-
mation jusqu'àce que la LED verte clignote
pour min. 1s et max. 5s (= appareil est en mode
de réglage).
Après le réglage la LED verte est allumée en per-
manence. Pour la fonction de sortie "normale-
ment fermé", la LED jaune est également allumée
(= appareil est en mode de fonctionnement).
1 ... 5s

Réglage plein
Après le réglage vide, le réglage plein doit être réalisé, si possible, de
façon àce que l'appareil commute.
Le réglage plein peut être répétéaussi souvent que souhaité. La valeur
mémorisée pour l'état vide n'est pas effacée par le réglage plein. Après
un nouveau réglage vide, les deux valeurs sont automatiquement
mises. Les dernières valeurs définies sont remplacées.
De ce fait, effectuer d'abord toujours le réglage vide, ensuite, si
besoin, le réglage plein!
Verrouiller
Les valeurs réglées mémorisées peuvent être protégées contre une pro-
grammation non autorisée comme suit: (réglage effectuéen usine:
déverrouillé):
Si le bouton-poussoir de programmation est relâché, l'appareil est ver-
rouilléet toutes les fonctions de programmation sont bloquées. L'ap-
pareil retourne au mode de fonctionnement. Si cette opération est
effectuée en état verrouillé, la LED verte s'éteint brièvement, et ensui-
te ne réagit plus.
PAGE 20
Appuyer sur le bouton-poussoir de program-
mation jusqu'àce que la LED verte clignote
rapidement (= appareil est en mode de réglage).
La LED clignote d'abord lentement (env. 1Hz),
après 5s elle clignote deux fois plus vite (env. 2Hz).
Après le réglage, la LED verte et la LED jaune sont
allumées en permanence. Pour la fonction de sor-
tie "normalement fermé" la LED jaune n'est pas
allumée (= appareil est en mode de fonctionnement)
5 ... 10s
Appuyer sur le bouton-poussoir de programma-
tion pendant min. 10s.
D'abord la LED verte clignote lentement
(env. 1Hz), après 5s plus rapidement (env. 2Hz),
après 10s elle s'éteint. L'appareil est verrouillé.
min. 10s
