Iluminarc Colorist Panel 8Qa User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

Colorist™ Panel 8Qa QRG EN
2
About this
Guide
The Colorist™ Panel 8Qa Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.iluminarc.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power
via breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom)
condensation may form o
n the internal electronics of the product. To
avoid causing a failure, allow product to fully acclimate to the
surrounding environment before connecting it to power.
•
CAUTION: This product’s housing is hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
50 cm (20 in) from adjacent surfaces.
•In outdoor environments, the product aperture must not hang
between 171° and 189° on the vertical axis where 0° is straight up.
•DO NOT leave any flammable material within
50 cm of this product
while operating or connected to power.
•
DO NOT submerge the product (IP65). Regular outdoor operation is
fine.
•Not for permanent outdoor installation in locations with extreme
environmental conditions. This includes, but is not limited to:
o
Exposure to a marine/saline environment (within 3 miles
of a saltwater body of water).
oWhere the normal high or low temperatures of the
location exceed the temperature ranges in this manual.
oLocations that are prone to flooding or being buried in
snow.
oOther areas where the product will be subject to extreme
radiation or caustic substances.

Colorist™ Panel 8Qa QRG EN
3
Safety Notes
(Cont.)
•USE a safety cable when mounting this product overhead.
•
DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•
In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature range is -20 °F to 110 °F
(-29 °C to 43 °C). Do not operate this product outside these
temperatures.
Please consult with an Iluminarc Sales Representative on the
suitableness of this product for your installation. Failure to follow
these guidelines or the recommendations of the Iluminarc Sales
Representative may result in the product warranty being rendered
VOID and any repair cost being the sole responsibility of the buyer.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact
your distributor to request support or return a product. Visit
www.iluminarc.com for contact information.
What Is
Included
•Colorist™ Panel 8Qa
•Warranty Card
•Quick Reference Guide
•IP65 Power Input/Output
Cords with adapters
•IP65 Data Input/Output Cords
with adapters

Colorist™ Panel 8Qa QRG EN
4
AC Power
This product has an auto-ranging power supply that can work with an
input voltage range of 100 to 240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during
periods of non-
use completely disconnect the product from power
via breaker or by unplugging it.
Power Linking
You can link up to 21 Colorist™ Panel 8Qa products at 120 V;
37 at 208 V; or 38
at 230 V. Never exceed this number. Power linking
cords can be purchased separately.
IP65 Power Cable
Table
Connection
Wire (U.S.)
Wire (Europe)
IP65 Pin
AC Live
Black
Brown
1
AC Neutral
White
Blue
2
AC Ground
Green/Yellow
Green/Yellow
3
IP65 Power
Connector Pins
When connecting the Colorist™ Panel 8Qa to local power, it may be
necessary to use the local-to-IP65
adapters supplied with this
product.
Female Power IP65 Connector
Male Power IP65 Connector

Colorist™ Panel 8Qa QRG EN
5
DMX Linking
The Colorist™ Panel 8Qa will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.iluminarc.com.
DMX Connection
The Colorist™ Panel 8Qa uses a regular DMX data connection for its
DMX personalities: 4-CH, 6-CH, and 10CH
. See the User Manual to
connect and configure for DMX operation.
IP65 DMX Cable
Table
Connection
DMX (U.S.)
DMX (Europe)
IP65 Pin
Ground
Shield
Shield
1
Data -
White
Blue
2
Data +
Red
Brown
3
IP65 DMX
Connector Pins
To connnect the Colorist™ Panel 8Qa to your DMX network, it is
necessary to use the 3-pin to 5-pin adapters supplied with this
product.
When not using the Power Output, DMX Input or DMX Output
connectors, you must seal the cable ends with the supplied caps.
Control Panel
Description
Button
Function
<MODE>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases
the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Female IP65 (DMX Output)
Male IP65 (DMX Input)

Colorist™ Panel 8Qa QRG EN
6
Mounting
Before mounting this product, read the Safety Notes. Use at least one
mounting point per product. Make sure the mounting clamps are capable
of supporting the weight of the product. For our Chauvet
line of
mounting clamps, go to http://trusst.com/products/.
Product aperture must not hang between 171° and 189° on the vertical
axis in outdoor environments. For a more detailed illustration, see the
diagram in the User Manual.

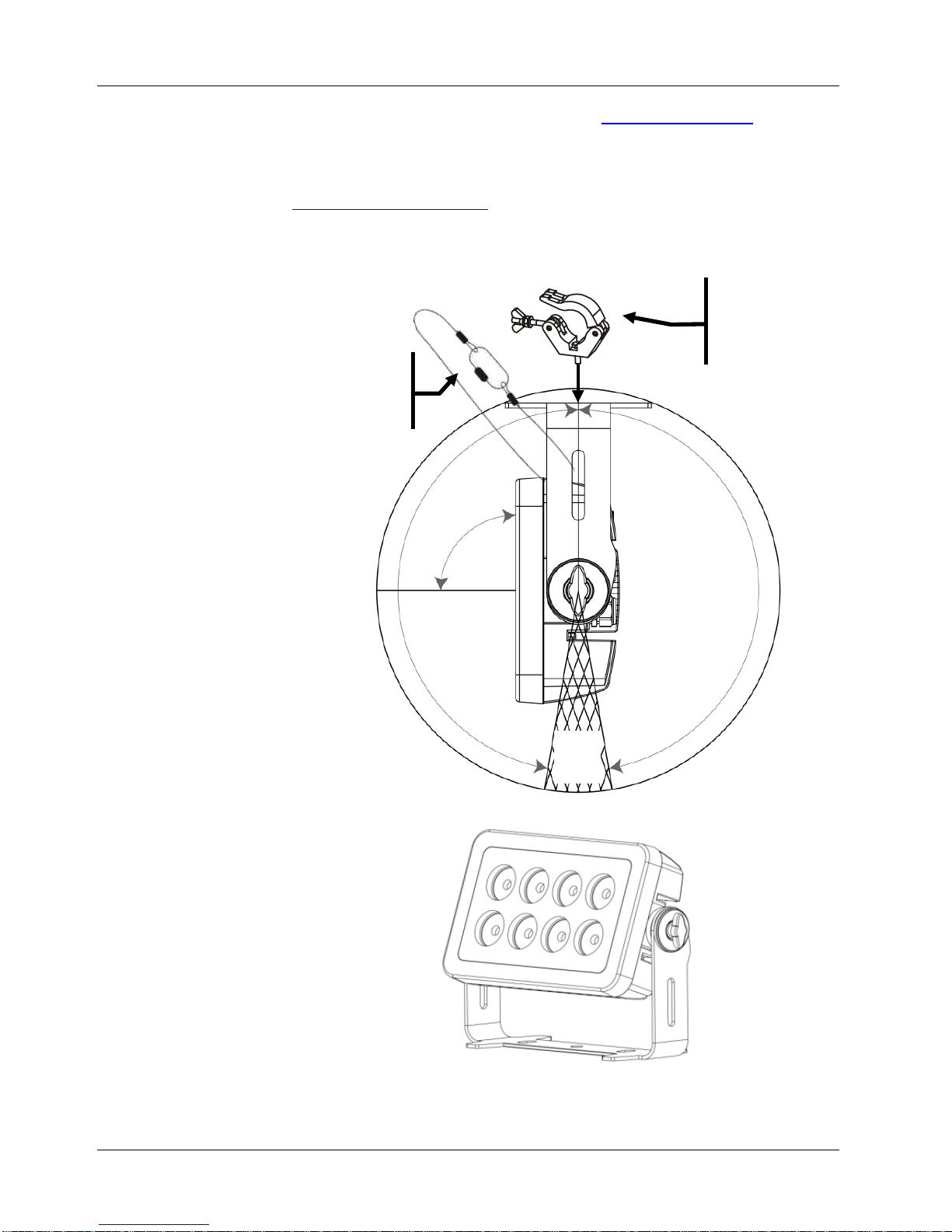

Product
Mounting
Diagram
171°
to
189°
190°
to
360°
0°
to
170°
90°
Overhead Mounting
Floor Mounting
Mounting Clamp
Safety Cable

Colorist™ Panel 8Qa QRG EN
7
Menu Map
Main Level
Programming Levels
Description
4-CH
d 1–512 Selects DMX personality and sets the
DMX starting address
6-CH
10CH
C---
C 1
R (red)
C 2
G (green)
C 3
B (blue)
C 4
A (amber)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
1–5
Selects an auto program
S-- S 1–100
Selects the auto program speed
(slow to fast)
U---
r
0–255 Combines red,
green, blue, and amber
to make a custom color (0–100%)
g
b
A
dIM
OFF
Off
dIM1
Dimming profiles fast (dIM1) to
slow (dIM3)
dIM2
dIM3
teMP
XX
Shows product temperature (°C)
PASS
On
Turns the passcode on or off
OFF

Colorist™ Panel 8Qa QRG EN
8
DMX Values
10CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011
ó
255
No function
Slow to fast
7 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Auto Programs
000 ó051
052 ó101
102 ó152
153 ó203
204 ó254
255
No function
Auto Program 1
Auto Program 2
Auto Program 3
Auto Program 4
Auto Program 5
9
Auto Speed
000 ó255
Auto program speed (slow to fast)
10 Dimming Profiles
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
Dimmer profile off (linear dimmer)
Nonlinear dimming profile 1 (fastest)
Nonlinear dimming profile 2
Nonlinear dimming profile 3 (slowest)

Colorist™ Panel 8Qa QRG EN
9
DMX Values (Cont.)
6-CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011 ó255
No function
Slow to fast
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
Amber
000 ó255
0–100%

Colorist™ Panel 8Qa GRR ES
10
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del Colorist™ Panel 8Qa contiene
información básica sobre el producto, como conexión, montaje, opciones
de menú y valores DMX. Descargue el Manual de Usuario de
www.iluminarc.com para información más detallada.
Exención de
Responsa-
bilidad
La información y especificaciones contenidas en esta GRR están sujetas
a cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
•CUIDADO: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una
sala de baile con calor y humedad), puede formarse condensación en
la electrónica interna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
•CUIDADO: La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 50 cm (20 in) de superficies adyacentes.
•En exteriores, la apertura del producto no debe colgar entre 171° y
189° del eje vertical, en el cual 0° corresponde a la posición
completamente vertical.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•NO sumerja este producto (IP65). Es adecuado para un
funcionamiento normal en exteriores.
•No apto para la instalación permanente en exteriores en lugares con
condiciones ambientales extremas. Estas incluyen, sin limitarse a
ellas: oExposición a un ambiente marino/salino (a menos de
4,8 km de una masa de agua salada).
oCuando las temperaturas máxima o mínima habituales
del lugar superan los rangos de temperatura en este
manual.
oLugares proclives a inundaciones o a ser sepultados por
la nieve.
oOtras zonas en las que el producto esté expuesto a
radiación extrema o sustancias cáusticas.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.

Colorist™ Panel 8Qa GRR ES
11
Notas de
Seguridad
(Cont.)
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•El rango máximo de temperatura ambiente es de -20 °F a 110 °F
(-29 °C a 43 °C). No haga funcionar este producto a temperaturas
fuera de este rango.
Consulte a un representante de ventas de Iluminarc sobre la
idoneidad de este producto para su instalación. No seguir las pautas
o recomendaciones del representante de ventas de Iluminarc puede
ANULAR la garantía del producto, y cualquier coste de reparación
será responsabilidad exclusiva del comprador.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda México o Benelux póngase en
conta
cto con su distribuidor para solicitar asistencia o devolver el
producto. Visite www.iluminarc.com para información de contacto.
Qué va
Incluido
•Colorist™ Panel 8Qa
•Tarjeta de garantía
•Cables de alimentación de
entrada/salida IP65 con
adaptadores
•Cables de datos de
entrada/salida IP65 con
adaptadores
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100 a 240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de
la alimentación, mediante el
interruptor o desenchufándolo, durante los periodos en los que no se
use.
Alimentación en
Cadena
Puede enlazar hasta 21 productos Colorist™ Panel 8Qa a 120 V;
37 a 208 V; o 38
a 230 V. Nunca sobrepase esta cantidad. Los cables de
alimentación en cadena se pueden adquirir por separado.
Tabla de Cable de
Alimentación IP65
Conexión
Cable (EE.UU.)
Cable (Europa)
Pin IP65
CA Cargado
Negro
Marrón
1
CA Neutro
Blanco
Azul
2
CA Tierra
Verde/Amarillo
Verde/Amarillo
3
Pines de
Conector de
Alimentación IP65
Cuando conecte el Colorist™ Panel 8Qa a alimentación local, puede
que sea necesario el uso de los adaptadores IP65 a local que se
suministran con el producto.
Conector de Alimentación IP65
Hembra
Conector de Alimentación IP65
Macho

Colorist™ Panel 8Qa GRR ES
12
Enlace DMX
El Colorist™ Panel 8Qa funcionará con un controlador DMX usando
una conexión serie DMX normal. Hay un Manual DMX disponi
ble en
www.Iluminarc.com.
Conexión DMX
El Colorist™ Panel 8Qa usa una conexión de datos DMX normal para
sus personalidades DMX: 4-CH, 6-CH y 10CH
. Vea el Manual de
Usuario para conectar y configurar para funcionamiento DMX.
Tabla de Cable
DMX IP65
Conexión
DMX (EE.UU.)
DMX (Europa)
Pin IP65
Tierra
Pantalla
Pantalla
1
Datos -
Blanco
Azul
2
Datos +
Rojo
Marrón
3
Pines de
Conector DMX
IP65
Para conectar el Colorist™ Panel 8Qa a su red DMX, es necesario
usar los adaptadores de 3 a 5 pines suministrados con el producto.
Cuando no utilice la salida de alimentación, los conectores DMX de
entrada o DMX de salida, debe sellar los
extremos del cable con las
capuchas suministradas.
Descripción del
Panel de
Control
Botón
Función
<MODE>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el
valor numérico cuando está en una función
Código de
Acceso
Después de que se le solicite, introduzca el siguiente código de acceso
pulsando:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Este código de
acceso no se puede cambiar y se debe usar cuando se le
solicite.
IP65 Hembra (Salida DMX)
IP65 Macho (Entrada DMX)

Colorist™ Panel 8Qa GRR ES
13
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Utilice al
menos un punto de montaje por producto. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto.
Para nuestra línea Chauvet
de abrazaderas de montaje, visite
http://trusst.com/products/.
En exteriores, la apertura del producto no debe colgar entre 171° y 189°
del eje vertical. Para una ilustración más detallada, vea el diagrama en el
Manual de usuario.
Diagrama
de Montaje
del Producto
171°
a
189°
190°
a
360°
0°
a
170°
90°
Montaje en Altura
Montaje en el
Suelo
Abrazadera de
Montaje
Cable de
S
eguridad

Colorist™ Panel 8Qa GRR ES
14
Mapa de Menú
Nivel Principal
Niveles de Programación
Descripción
4-CH
d 1–512 Selecciona la personalidad DMX y
configura la dirección de inicio DMX
6-CH
10CH
C---
C 1
R (rojo)
C 2
G (verde)
C 3
B (azul)
C 4
A (ámbar)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
1–5
Selecciona un programa automático
S-- S 1–100
Selecciona la velocidad del programa
automático (lento a rápido)
U---
r
0–255 Combina rojo, verde, azul, blanco y
ámbar para crear un color personalizado
(0–100%)
g
b
A
dIM
OFF
Apagado
dIM1
Perfiles de atenuación rápido (dIM1) a
lento (dIM3)
dIM2
dIM3
teMP XX
Muestra la temperatura del producto
(°C)
PASS
On
Activa o desactiva el código de acceso
OFF

Colorist™ Panel 8Qa GRR ES
15
Valores DMX
10CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estroboscopio
000 ó010
011
ó
255
Sin función
Lento a rápido
7 Macro de Color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Programas
Automáticos
000 ó051
052 ó101
102 ó152
153 ó203
204 ó254
255
Sin función
Programa Automático 1
Programa Automático 2
Programa Automático 3
Programa Automático 4
Programa Automático 5
9
Velocidad
Automática
000 ó255
Velocidad del programa automático
(lento a rápido)
10 Perfiles de
Atenuación
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Perfile de atenuador apagado
(atenuador lineal)
Perfil de atenuación no lineal 1
(el más rápido)
Perfil de atenuación no lineal 2
Perfil de atenuación no lineal 3 (el más lento)

Colorist™ Panel 8Qa GRR ES
16
Valores DMX (Cont.)
6-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estroboscopio
000 ó010
011 ó255
Sin función
Lento a rápido
4-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4
Ámbar
000 ó255
0–100%

Colorist™ Panel 8Qa MR FR
17
À Propos de ce
Manuel
Le Manuel de Référence (MR) du Colorist™ Panel 8Qa reprend des
informations de base sur ce produit notamment en matière de
connexions, montage, options de menu et valeurs DMX. Téléchargez le
Manuel d'Utilisation sur www.iluminarc.com
pour de plus amples
informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont
sujettes à changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant
susceptible d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile
et pour prolonger la durée de vie, déconnectez-entièrement l'appareil
en le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
•
ATTENTION: Lorsque l'appareil est transféré d'un environnement à
température extrême à un autre (par exemple d'un camion froid vers
une salle de bal chaude et humide), de la condensation peut se
former sur les composants électriques internes. Pour éviter de causer
des dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
•ATTENTION : le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins
50 cm (20 pouces) des surfaces adjacentes.
•En environnements extérieurs, l'angle d'ouverture de l'appareil ne
doit pas être compris entre 171° et 189° sur l'axe vertical, 0° étant la
position totalement relevée.
•Ne laissez AUCUNE source inflammable dans un périmètre de 50
cm du produit lorsque celui-ci fonctionne.
•N'immergez PAS le produit (IP65). Vous pouvez l'utiliser en
extérieur fréquemment sans problème.
•Ne convient pas aux installations permanentes en extérieur sur des
sites sujets à des conditions environnementales extrêmes.
Cela inclut
par exemple :
o
L'exposition à un environnement marin ou à une solution
saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
oLorsque les températures moyennes hautes ou basses du
site dépassent les plages de températures indiquées dans
ce manuel.
oLes sites qui sont sujets aux inondations ou qui
présentent un risque d'être ensevelis sous la neige.
oTout autre endroit où le produ
it risque d'être soumis à des
rayonnements extrêmes ou à des substances caustiques.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.

Colorist™ Panel 8Qa MR FR
18
Consignes de
Sécurité
(Suite)
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié
à la terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La plage de température maximale ambiante (Ta) est de -29°C à
43°C (-20°F à 110°F). Ne faites pas fonctionner cet appareil à des
températures en dehors de cette plage.
Veuillez consulter un représentant commercial Iluminarc pour
savoir si cet appareil convient à votre installation. Le non-
respect de
ces consignes et des recommandations du commercial
Iluminarc
peut entraîner l'annulation de la garantie de l'appareil, tout frais de
réparation étant alors à supporter par l'acheteur.
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande, Mexique, et du
Benelux, contactez votre fournisseur si vou
s avez besoin d'assistance ou
de retourner votre produit. Consultez le site www.iluminarc.com
pour
découvrir nos coordonnées.
Ce Qui est
Inclus
•Un Colorist™ Panel 8Qa
•Une fiche de garantie
•Des cordons d'entrée et de
sortie de données avec
adaptateurs répondant aux
normes IP65
•Des cordons d'entrée et de
sortie d'alimentation avec
adaptateurs répondant aux
normes IP65
•Un Manuel de Référence

Colorist™ Panel 8Qa MR FR
19
Alimentation CA
Ce produit est doté d'une alimentation universelle prenant en charge
toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile
et pour prolonger la durée de vie, déconnectez-
entièrement
l'appareil en le débranchant de l'alimentation électrique ou en
coupant le disjoncteur.
Connexion
Électrique
Vous pouvez raccorder jusqu'à 21 Colorist™ Panel 8Qa à 120 V,
37 à 208 V ou 38 à 230
V. Ne dépassez jamais ces quantités. Vous
pouvez vous procurer séparément des cordons d'alimentation pour
raccorder les unités entre elles.
Schéma de
Raccordement
IP65
Connexion
Câble (États-Unis)
Câble (Europe)
Connecteur IP65
Conducteur CA
Noir
Marron
1
Neutre CA
Blanc
Bleu
2
Terre CA
Vert/Jaune
Vert/Jaune
3
Connecteurs de
Raccordement
IP65
Lorsque vous raccordez le Colorist™ Panel 8Qa à une fiche sur le
secteur local, il peut s'avérer nécessaire d'utiliser l'adaptateur
courant-local/IP65 fourni.
Raccordement
DMX
Le Colorist™ Panel 8Qa fonctionnera avec un jeu d'orgues DMX au
moyen de connexions DMX en série. Une introduction au DMX es
t à
votre disposition sur www.iluminarc.com
Connexion DMX
Le Colorist™ Panel 8Qa utilise une connexion de données DMX
standard pour ses personnalités DMX : 4-CH, 6-CH et 10CH.
Consultez
le Manuel d’Utilisation pour connecter et configurer le système DMX.
Schéma de
Raccordement
DMX IP65
Connexion
DMX (États-Unis)
DMX (États-Unis)
Connecteur IP65
Terre
Blindage
Blindage
1
Données -
Blanc
Bleu
2
Données +
Rouge
Brun
3
Connecteurs de
Raccordement
DMX IP65
Pour connecter le Colorist™ Panel 8Qa à votre réseau DMX, il est
nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches
fournis.
Lorsque vous n'utilisez pas la sortie secteur, les connecteurs d'entrée
ou de sortie DMX, il est impératif d'isoler les extrémités des câbles à
l'aide des embouts fournis.
Connecteur Femelle de
Raccordement IP65
Connecteur Mâle de
Raccordement IP65
Femelle IP65 (Sortie DMX)
Mâle IP65 (Entrée DMX)

Colorist™ Panel 8Qa MR FR
20
Description du
Tableau de
Commandes
Bouton
Fonction
<MODE>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le haut,
dans une fonction permet d'augmenter les valeurs
numériques.
<DOWN>
Permet de parcourir les listes ou les menus vers le bas, dans
une fonction permet de diminuer les valeurs numériques.
Séquence de
Verrouillage
Une fois que cette page s’affiche, saisissez le séquence de verrouillage
suivante comme suit :
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Cette séquence de verrouillage ne peut pas être modifiée et doit être
saisie sur demande.
