Indel B TB31-TB31A User manual

TB_SERIES_rev. 03-2011
ISTRUZIONI PER L’USO
INSTRUCTIONS FOR USE
INSTRUCCIONES DE USO
INSTRUCTIONS D'UTILISATION
BEDIENUNGSANLEITUNG
INDEL B S.p.A.
Loc. Cà Baldone
47866 S. Agata Feltria (RN) ITALY
Tel.: [phone] - Fax: [phone]
www.indelb.it
[email protected]
TB SERIES
TB SERIES

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 3
ITALIANO

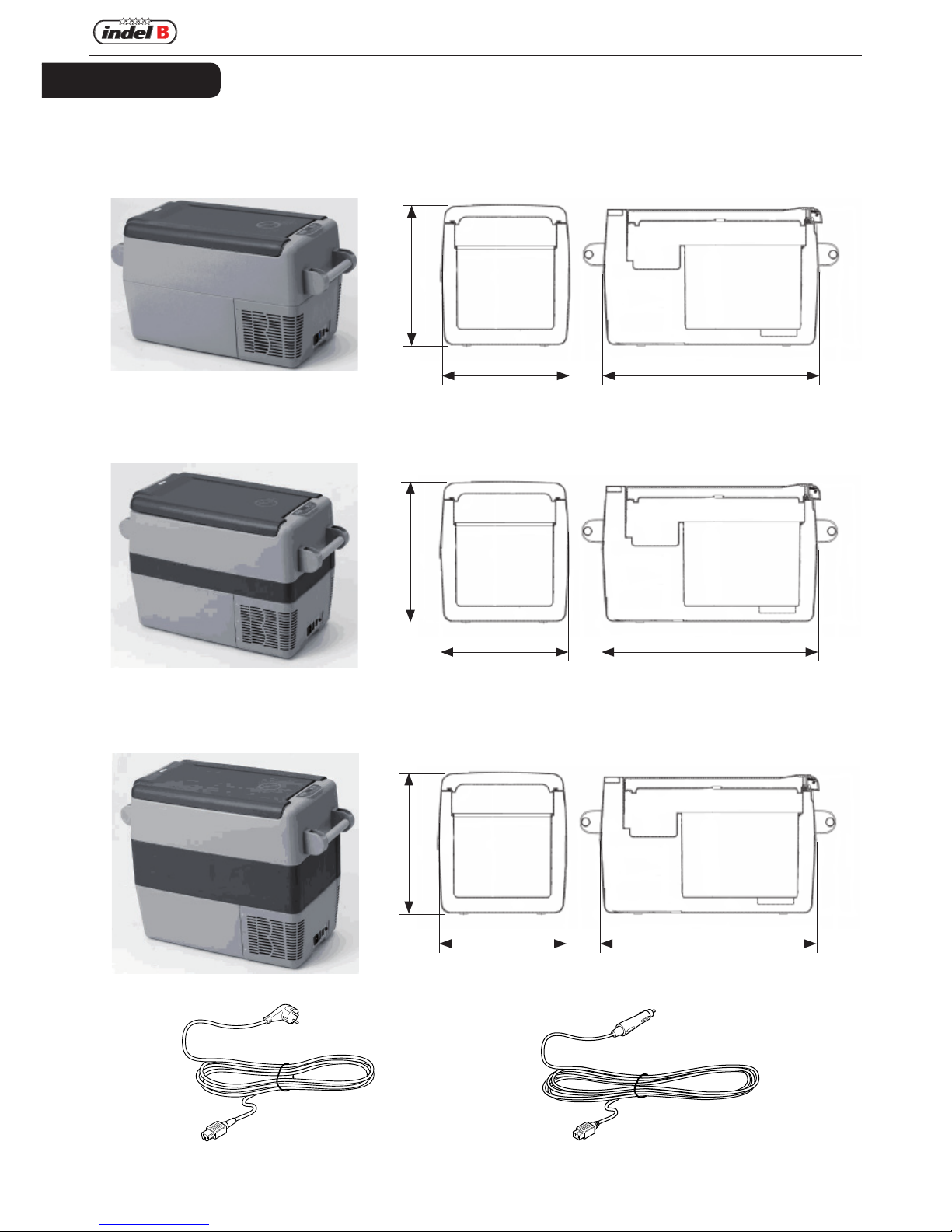

TB31-TB31A
TB41-TB41A
Leggere attentamente queste istruzioni e la sezione di sicurezza prima di usare il frigorifero.
TB51-TB51A
585mm
350mm
380mm
585mm
350mm
445mm
585mm
350mm
530mm
189A0469
189A0470
CAVO DI COLLEGAMENTO IN AC CAVO DI COLLEGAMENTO IN DC

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
4TB_SERIES_rev. 03-2011
ITALIANO
189A0469
189A0470
520 mm 475 mm
470 mm
189A0666
640 mm 530 mm
515 mm
189A0669
CAVO DI COLLEGAMENTO IN AC CAVO DI COLLEGAMENTO IN DC
TB45-TB45A
TB55-TB55A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 5
ITALIANO
MODELLO
DATI TECNICI
Dimensioni
HxLxP
(mm)
Peso
netto
Classe di
prodotto Alimentazione Gas refrigerante
TB31 380 x 585 x 350 16 Kg 30 L DC 12/24V DC R134a
TB41 445 x 585 x 350 17 Kg 40 L DC 12/24V DC R134a
TB45 470 x 520 x 475 19 Kg 45 L DC 12/24V DC R134a
TB51 530 x 585 x 350 18,5 Kg 50 L DC 12/24V DC R134a
TB55 515 x 640 x 530 22,5 Kg 55 L DC 12/24V DC R134a
TB31A 380 x 585 x 350 16 Kg 30 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB41A 445 x 585 x 350 17 Kg 40 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB45A 470 x 520 x 475 19 Kg 45 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB51A 530 x 585 x 350 18,5 Kg 50 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB55A 515 x 640 x 530 22,5 Kg 55 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
6TB_SERIES_rev. 03-2011
ITALIANO
INSTALLAZIONE
- Porre il frigorifero su una supercie asciutta, protetta e lontana da spigoli. Non usare il frigorifero in zone
scoperte, all’aperto o esposto ad agenti atmosferici.
- Il frigorifero necessita di una buona ventilazione. Lasciare uno spazio di almeno 15 cm su tutti i lati.
- Evitare di porre il frigorifero vicino a una fonte di calore quale ad esempio un fornello, un radiatore o sotto
la luce diretta del sole.
- Per un'installazione ssa all'interno del veicolo e per evitare danneggiamenti dell'apparecchio durante
il trasporto si consiglia di ancorare il frigorifero tramite le staffe metalliche poste sui lati.
- Evitare l’introduzione di ghiaccio o liquidi non protetti da contenitori chiusi.
- Evitare l’introduzione di prodotti caldi.
ALLACCIAMENTO DEL FRIGORIFERO IN UN VEICOLO
MED
HIGH
LOW
DC12V/24V
DC12V/24V
MED
HIGH
LOW
15
15
DC12V/24V
DC12V/24V
FUSE
15A 50HZ/60HZ
AC110-120V/220-240V
DC12V/24V
DC12V/24V
LOW HIGH MED
15A
FUSE
DC12V/24V
DC12V/24V
15
LOW HIGH MED
15
50HZ/60HZ
AC110-120V/220-240V
189A0756
- Collegare il cavo di alimentazione ad una fonte di energia in DC o AC.
- Vericare che la polarità sia corretta.
- La linea di alimentazione è protetta con un fusibile da 15 A posto sul bauletto.
- Se collegato a un accendisigari esistente, controllare attentamente che la potenza sia sufciente.
- Nel caso che non si utilizzi il cavo di alimentazione in dotazione, seguire le seguenti informazioni, riportate
in tabella, relative alla sezione dei cavi:
SEZIONE CAVI LUNGH. MAX. CAVI METRI
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
TB45-TB55 TB45A-TB55A TB31-TB41-TB51 TB31A-TB41A-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 7
ITALIANO
189A0757
MED
HIGH
LOW
15
15
DC12V/24V
DC12V/24V
FUSE
15A 50HZ/60HZ
AC110-120V/220-240V
15A
FUSE
DC12V/24V
DC12V/24V
15
LOW HIGH MED
15
50HZ/60HZ
AC110-120V/220-240V

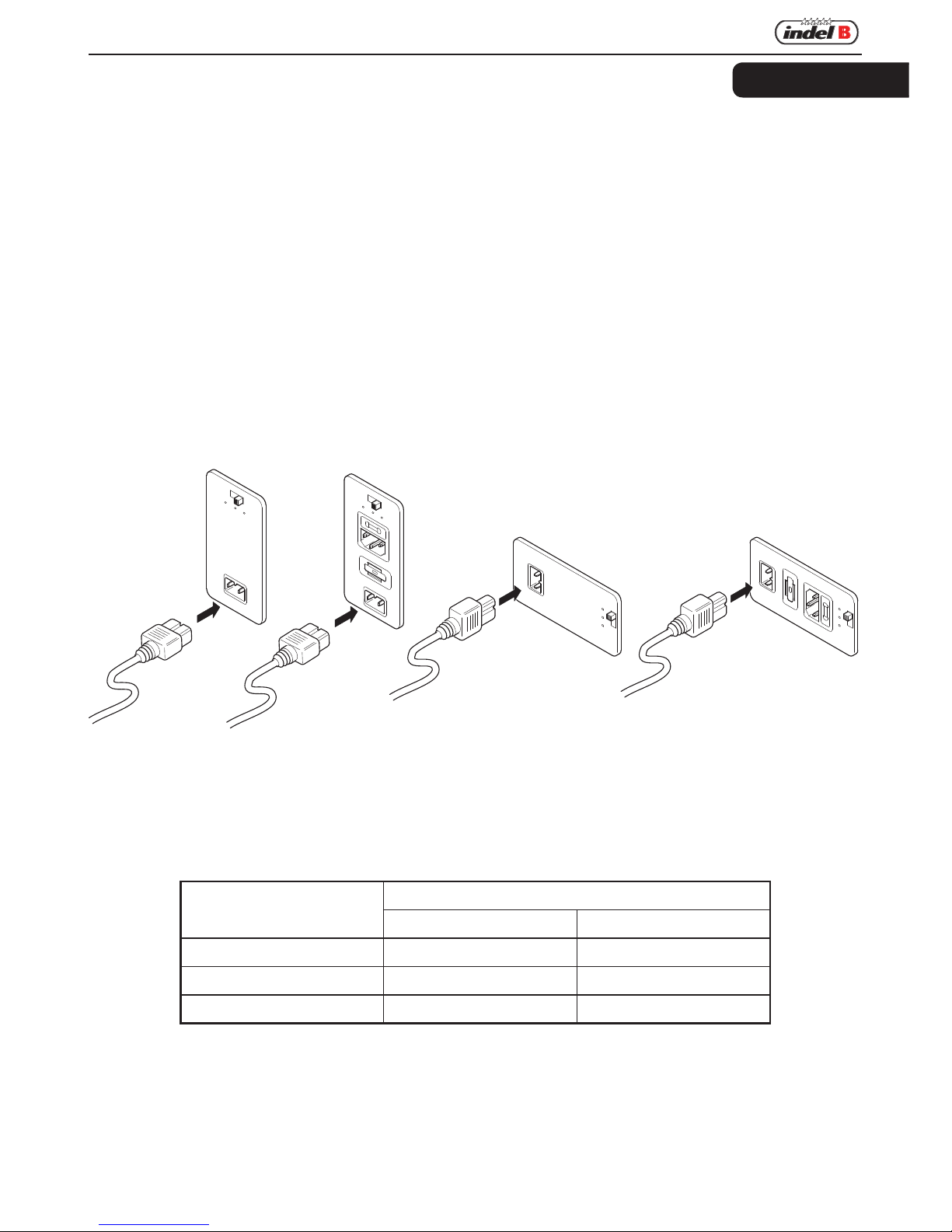

ALLACCIAMENTO DEL FRIGORIFERO A CASA
- Questo modello può essere alimentato sia a 12/24V che con l’alimentazione di rete (110V - 240V AC).
- È dotato di due prese cui collegare i cavi di alimentazione diversi per DC e AC.
- Il frigorifero è dotato di un commutatore automatico per il passaggio da un tipo di alimentazione all’altro.
- Qualora siano presenti entrambi contemporaneamente, il dispositivo si imposterà sempre all’alimentazione
da rete (110V~240V).
TB45A-TB55A TB31A-TB41A-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
8TB_SERIES_rev. 03-2011
ITALIANO

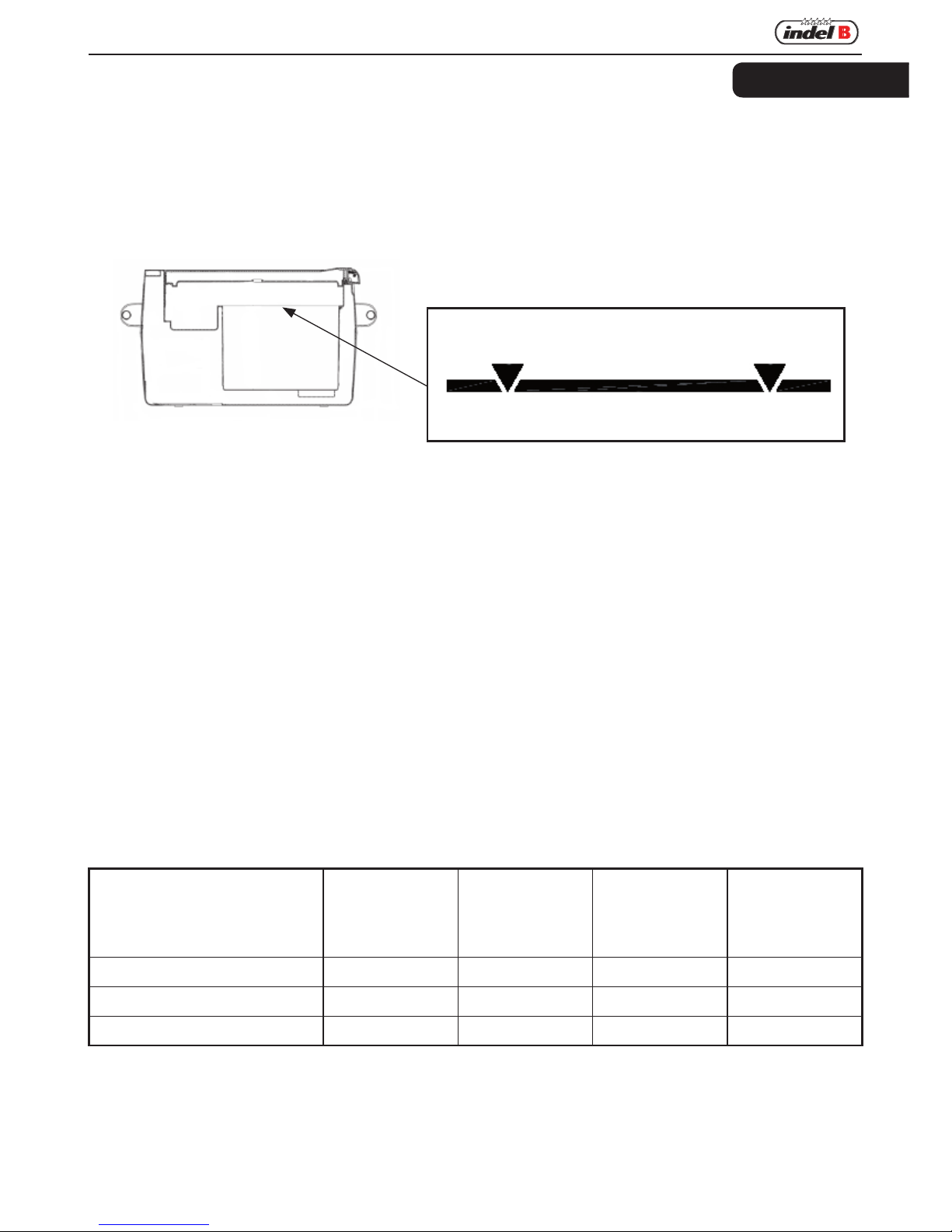

USO DEL FRIGORIFERO COME FREEZER
TB31-TB31A-TB41-TB41A-TB51-TB51A
Nel caso di utilizzo dell'apparecchio come freezer rispettare il limite di carico indicato dal simbolo all'interno
del frigorifero.
IMPIANTO ELETTRICO
Centralina del compressore
Funzioni e caratteristiche
È un’apparecchiatura elettronica che ha la funzione di pilotare il motore del compressore e di effettuare
tutti i controlli e le protezioni elettriche del sistema.
Le sue caratteristiche principali sono:
Protezione della batteria con lo spegnimento automatico del compressore quando la tensione di alimen-
tazione è arrivata alla soglia minima.
Il compressore ripartirà automaticamente quando la tensione risale ai valori normali.
N.B.: Tali valori si intendono misurati all'ingresso della centralina e/o sulla presa DC.
Protezione batteria
(POSIZIONE DEL SELETTORE)
Cut-out 12V Cut-in 12V Cut-out 24V Cut-in 24V
LOW 9.6 10.9 21.3 22.7
MED 10.1 11.4 22.3 23.7
HIGH 11.1 12.4 24.3 25.7

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 9
ITALIANO
1
2
3
4

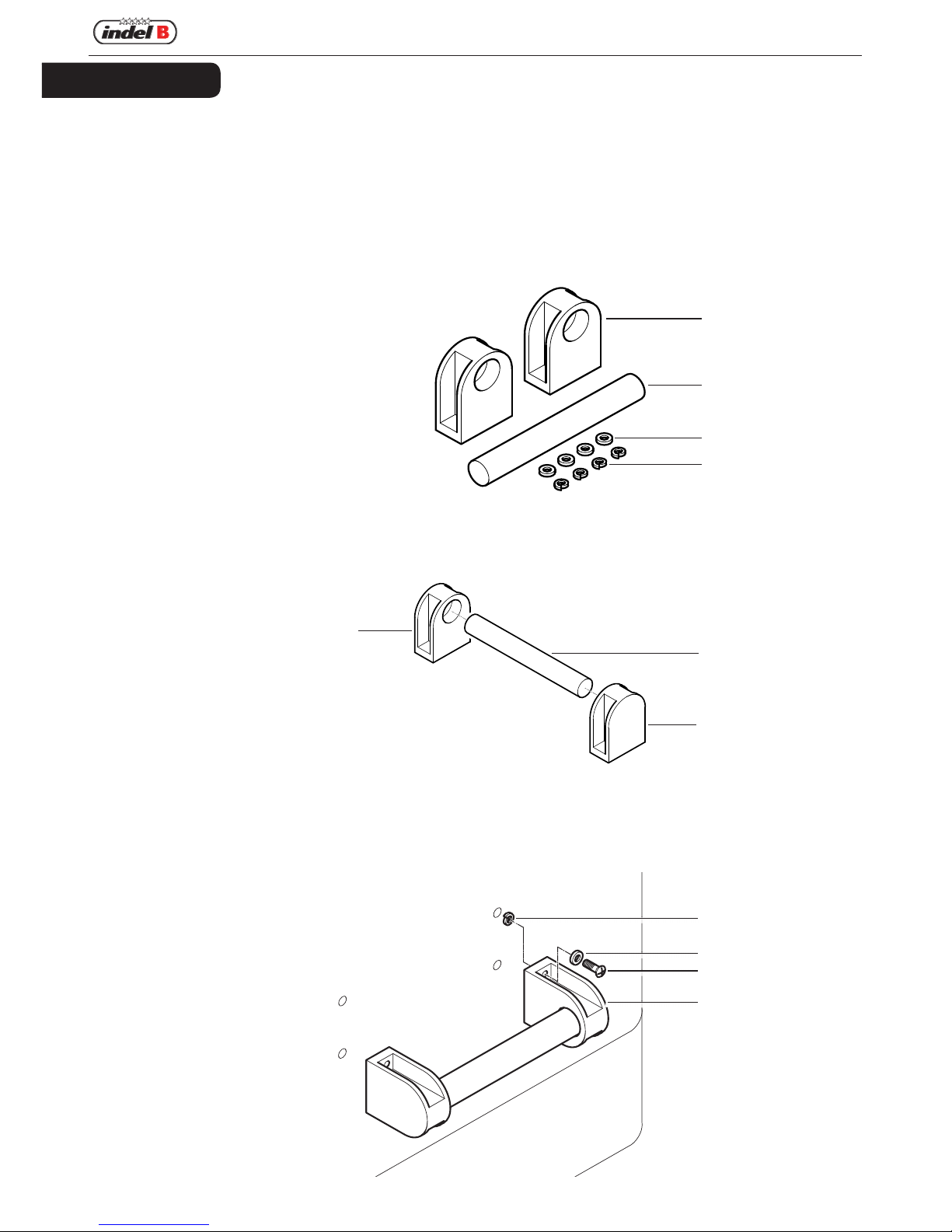

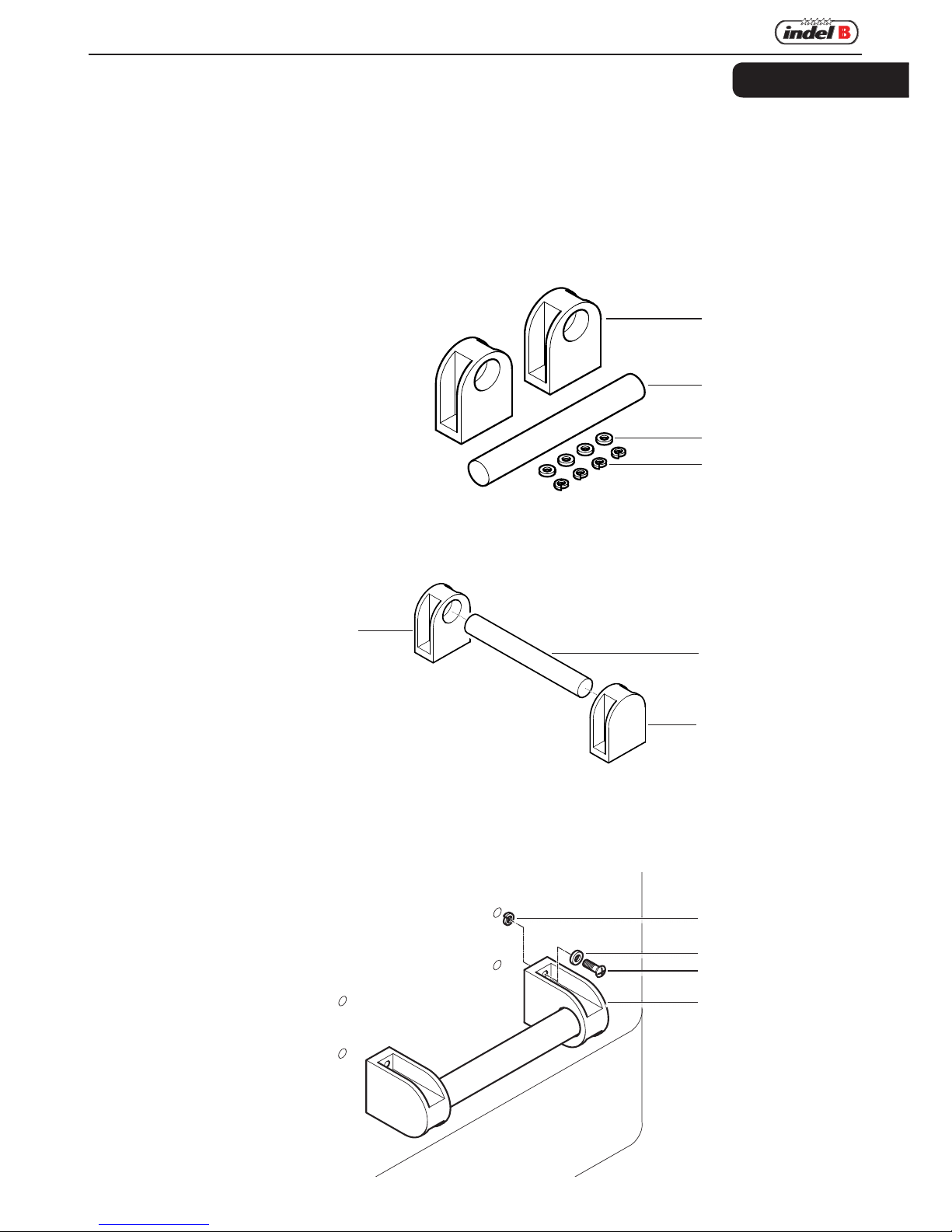

INSTALLAZIONE MANIGLIA (OPTIONAL)
TB31-TB31A-TB41-TB41A-TB51-TB51A
Kit maniglia
Il kit installazione maniglia è composto da:
1 - rosetta n°4 pz
2 - rosetta elastica spaccata n°4 pz
3 - componente tubolare tondo n°1 pz
4 - supporto n°2 pz
Montaggio kit
montare i supporti (4) sul componente circolare (3)
Installazione maniglia
Svitare le viti (5) dal bauletto.
Inserire la rosetta (1) sull'estremita` della maniglia (4).
Inserire la vite (5) sulla maniglia (4) e alla sua estremita` inserire la rosetta elastica spaccata (2).
Avvitare le viti (5 ) al bauletto.
4
3
4
4
2
1
5

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
10 TB_SERIES_rev. 03-2011

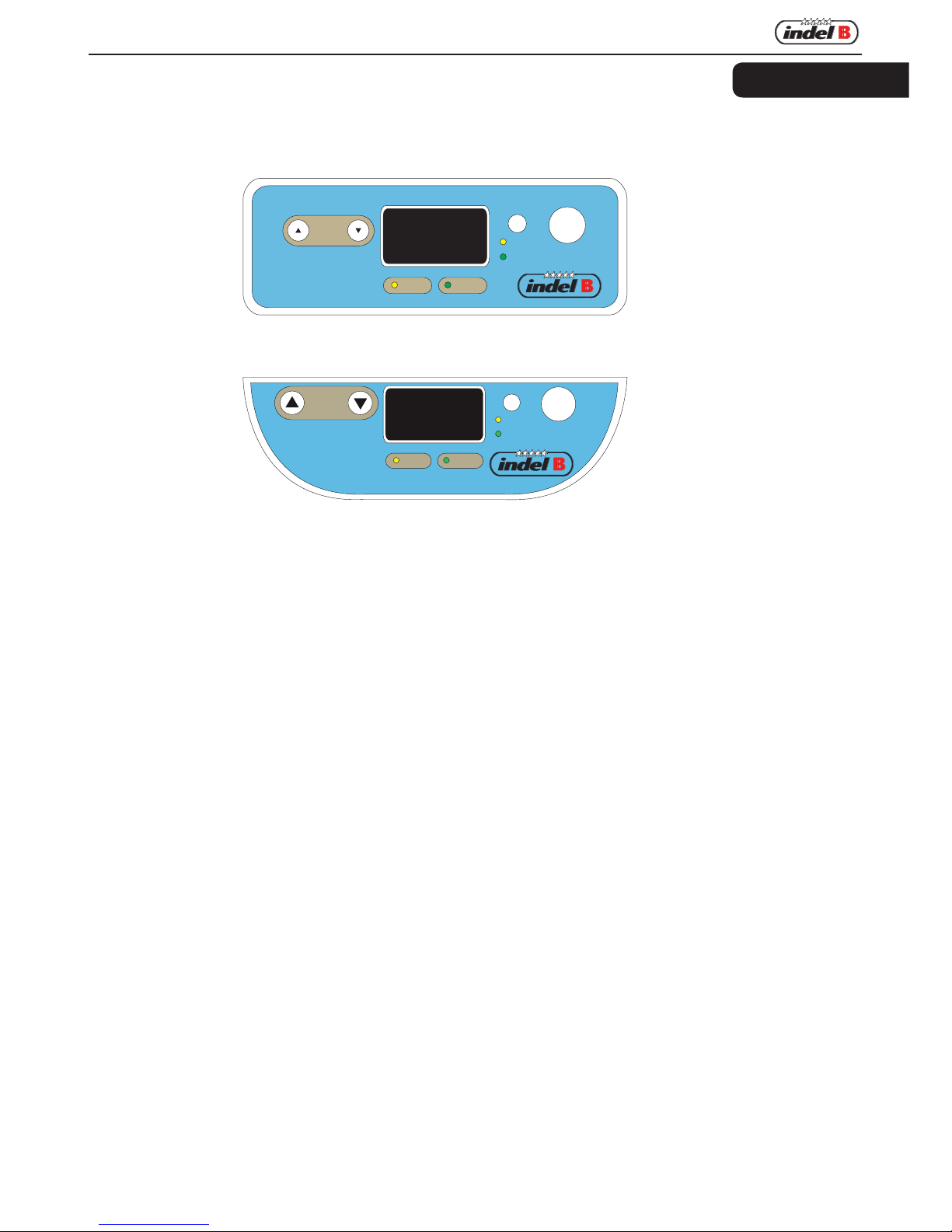

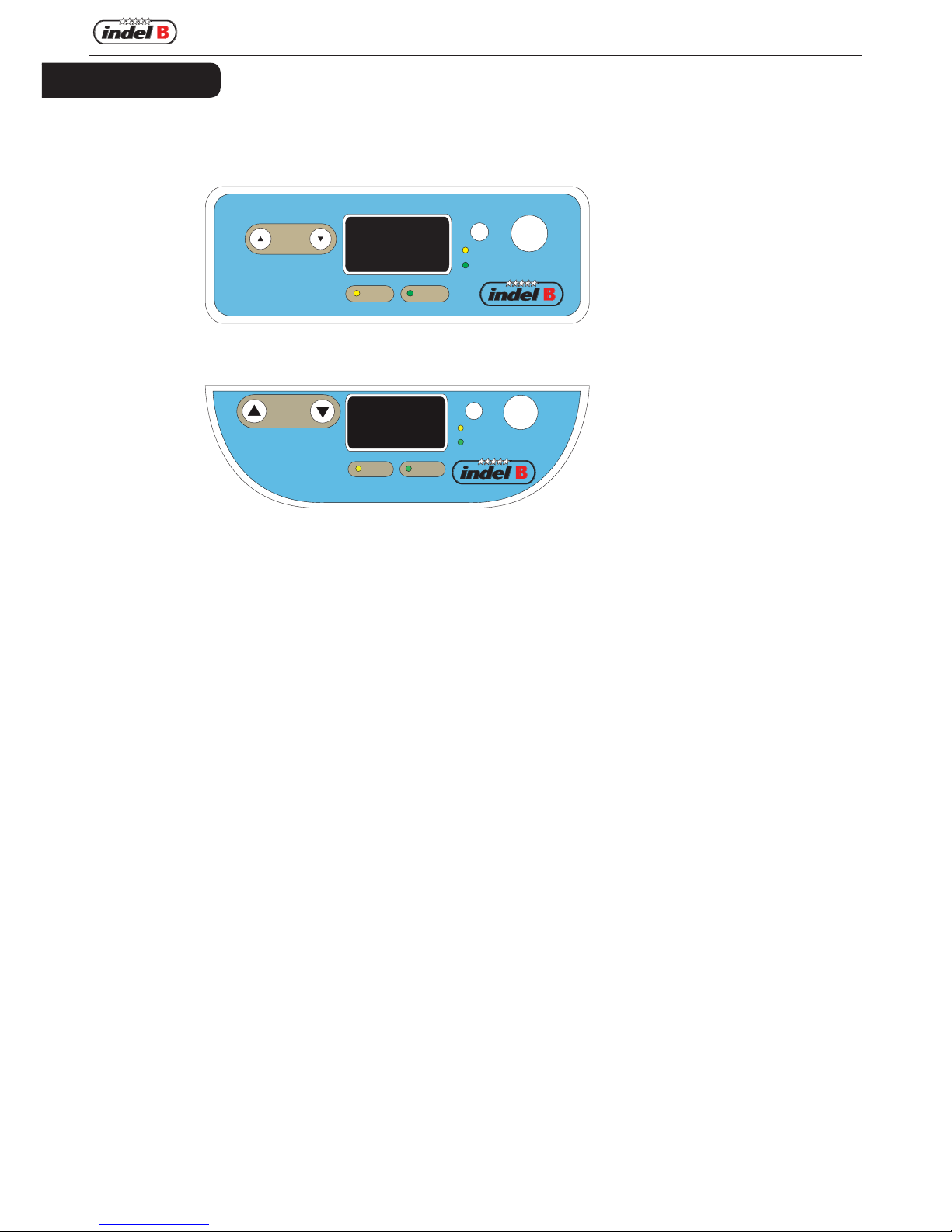

USO DEL PANNELLO DI CONTROLLO
ITALIANO
- Collegare l’alimentazione in AC o in DC. Premere il pulsante `ON/OFF` per avviare il frigorifero. Il LED del
pannello di controllo si accende e viene visualizzata la temperatura interna.
- Premere il pulsante e per regolare la temperatura. Premere il pulsante per aumentare la tem-
peratura e il pulsante per diminuirla. La pressione contemporanea di entrambi i pulsanti commuta la
visualizzazione da °C a °F e viceversa.
- Premere il pulsante ECO per entrare in modalità funzionamento "ECONOMY": la spia ECO si accende
ed il compressore girerà sempre al minimo di giri pur preservando il fresco all'interno del frigorifero. Pre-
mendo nuovamente il tasto ECO, la spia si spegnerà e il frigorifero ricomincerà a funzionare in modalità
MAX (al numero massimo di giri). La spia MAX si accenderà no al raggiungimento della temperatura
impostata.
CONSIGLI UTILI
1) Utilizzare il prodotto in modalità MAX nei seguenti casi:
- utilizzo del prodotto come frigorifero e/o freezer a temperature ambiente elevate;
- quando si desidera raggiungere la temperatura impostata nel più breve tempo possibile.
2) Utilizzare il prodotto in modalità ECO nei seguenti casi:
- quando il prodotto è utilizzato come frigorifero e, in modo particolare, a temperature ambiente non
elevate;
- quando il veicolo è parcheggiato per lunghe soste (con motore spento).
TEMPERATURE 888
ECO MAX
MAX
ECO ON/OFF
189A0674
TEMPERATURE 888
ECO MAX
MAX
ECO ON/OFF
189A0746
TB45-TB45A
TB55-TB55A
TB31-TB31A
TB41-TB41A
TB51-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 11
RIEMPIMENTO
Evitare l’introduzione nel frigo di cibi caldi. Posizionare i prodotti in modo da evitare sbattimento o rottura
durante il movimento del veicolo.
Assicurarsi che il coperchio sia sempre ben chiuso e ridurre al minimo il tempo di apertura.
SBRINAMENTO
Lo sbrinamento è necessario quando lo strato di brina supera lo spessore di 4 mm.
Tale operazione si esegue spegnendo il frigorifero.
Non togliere lo strato di brina e ghiaccio con utensili appuntiti o taglienti.
Aspettare no al completo scongelamento e quindi riaccendere.
MANUTENZIONE
Prima di effettuare qualsiasi intervento di manutenzione sul frigorifero, staccare il cavo di
alimentazione dalla relativa presa.
PULIZIA
Pulire periodicamente l’interno del frigo impiegando bicarbonato di sodio sciolto in acqua tiepida.
Evitare in ogni caso l’uso di prodotti abrasivi, detergenti o saponi; dopo il lavaggio risciacquare con acqua
pulita e asciugare con cura.
In caso di non utilizzo, pulire ed asciugare accuratamente l’interno onde evitare formazione di muffe e
cattivi odori.
CONSIGLI UTILI
In caso di mancato o anomalo funzionamento prima di rivolgersi ad un nostro centro di assistenza tecnica
assicurarsi che:
a) non manchi tensione di alimentazione.
b) la tensione sia corrispondente a quella indicata nella targhetta.
c) i collegamenti e le polarità siano corrette.
d) le griglie di aerazione non siamo ostruite.
e) il gruppo frigo non sia posto vicino ad una fonte di calore.
f) il fusibile della linea di alimentazione non sia interrotto.
Il cavo di alimentazione deve essere sostituito esclusivamente da personale tecnico qualicato e
comunque da un servizio di assistenza autorizzato dal Costruttore.
Indel B declina ogni responsabilità qualora non vengano scrupolosamente rispettate tutte le dispo-
sizioni contenute nel presente manuale.
ITALIANO

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
12 TB_SERIES_rev. 03-2011
ENGLISH
Please read these instructions and the Safety section carefully before using your refrigerator.

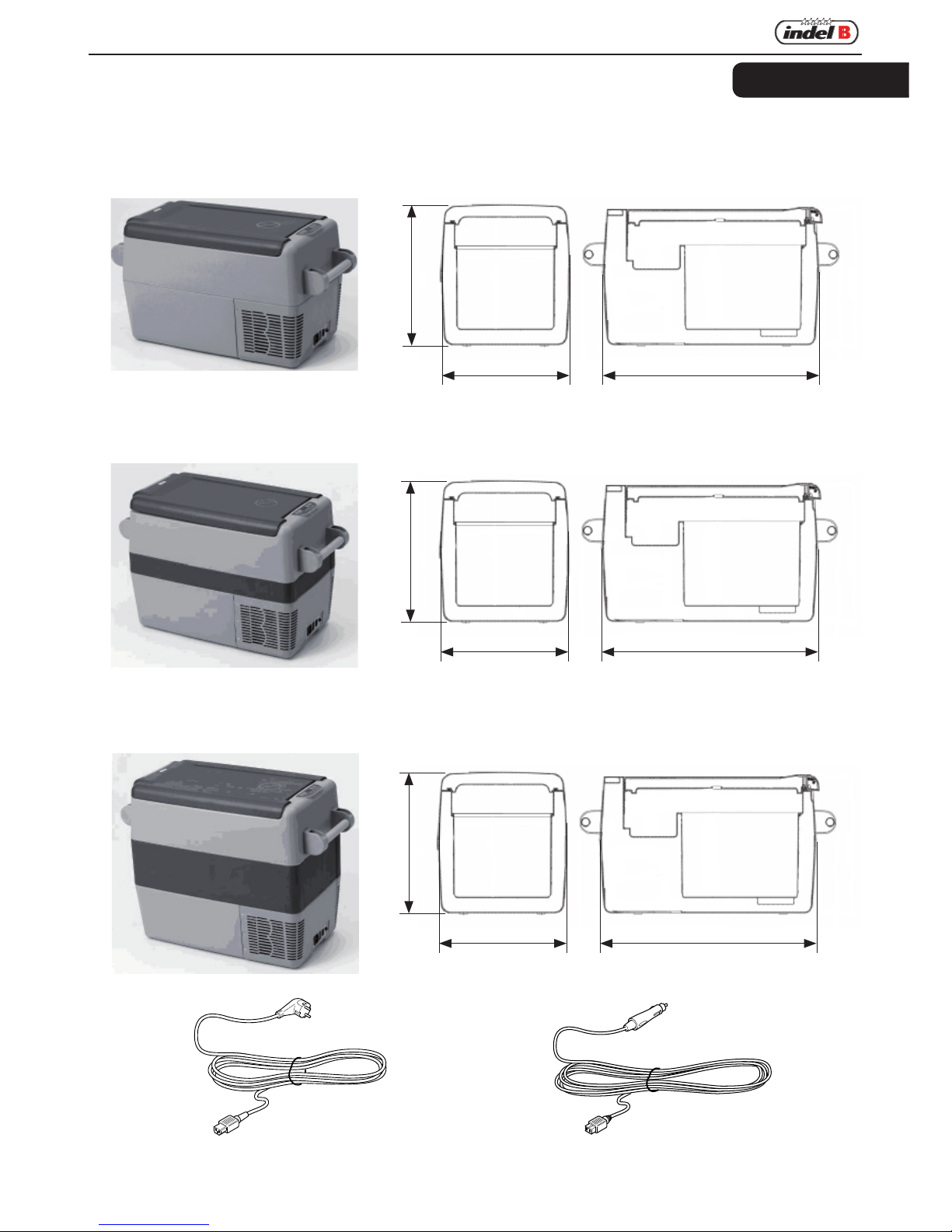

AC CONNECTION CABLE DC CONNECTION CABLE
TB31-TB31A
TB41-TB41A
TB51-TB51A
585mm
350mm
380mm
585mm
350mm
445mm
585mm
350mm
530mm
189A0469
189A0470

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 13
ENGLISH
189A0469
189A0470
AC CONNECTION CABLE DC CONNECTION CABLE
520 mm 475 mm
470 mm
189A0666
640 mm 530 mm
515 mm
189A0669
TB45-TB45A
TB55-TB55A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
14 TB_SERIES_rev. 03-2011
ENGLISH
MODEL
TECHNICAL FEATURES
Dimensions
HxLxP
(mm)
Net
weight
Product
class Voltage Cooling gas
TB31 380 x 585 x 350 16 Kg 30 L DC 12/24V DC R134a
TB41 445 x 585 x 350 17 Kg 40 L DC 12/24V DC R134a
TB45 470 x 520 x 475 19 Kg 45 L DC 12/24V DC R134a
TB51 530 x 585 x 350 18,5 Kg 50 L DC 12/24V DC R134a
TB55 515 x 640 x 530 22,5 Kg 55 L DC 12/24V DC R134a
TB31A 380 x 585 x 350 16 Kg 30 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB41A 445 x 585 x 350 17 Kg 40 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB45A 470 x 520 x 475 19 Kg 45 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB51A 530 x 585 x 350 18,5 Kg 50 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a
TB55A 515 x 640 x 530 22,5 Kg 55 L
DC 12/24V &
AC 110-240V
50-60 Hz
R134a

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 15
ENGLISH
INSTALLATION
- Place the refrigerator on a dry, sheltered, at surface and away from any edges. The refrigerator must
not be used unsheltered, in the open air or exposed to splashing or rain.
- Your refrigerator requires good ventilation, especially around the back of the refrigerator, allow a gap
of at least 15 cm around the sides, back and top. Never use your refrigerator in the boot of a car or
against.
- Do not install the refrigerator near heat sources, sunlight.
- To x it inside the car and to avoid damages during transport, we suggest to secure the fridge trough
metal brackets placed on the sides
- Avoid introducing liquids or ice not inserted in containers
- Do not put hot food items into the refrigerator.
USING THE REFRIGERATOR IN A VEHICLE
- Connect the feeding cable to a direct current 12 or 24 V DC power source.
- Make sure the polarity is right.
- The supply line is protected by a 15 A fuse located on the box.
- If connected to an existing cigarette plug, carefully check up that power supply is sufcient.
- If the supplied power cable is not used, see the table containing the information related to the cable
section:
CABLE AREA
mm2(AWG)
MAX CABLE LENGHT METRES (ft)
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
MED
HIGH
LOW
DC12V/24V
DC12V/24V
MED
HIGH
LOW
15
15
DC12V/24V
DC12V/24V
FUSE
15A 50HZ/60HZ
AC110-120V/220-240V
DC12V/24V
DC12V/24V
LOW HIGH MED
15A
FUSE
DC12V/24V
DC12V/24V
15
LOW HIGH MED
15
50HZ/60HZ
AC110-120V/220-240V
189A0756
TB45-TB55 TB45A-TB55A TB31-TB41-TB51 TB31A-TB41A-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
16 TB_SERIES_rev. 03-2011
USING THE REFRIGERATOR AT HOME
- This model can be fed equally using 12/24V or mains power (110V - 240V AC).
- It is equipped with 2 sockets to connect the two different cables for DC respectively AC.
- The refrigerator is provided with automatic switch over from one kind of feeding to the other.
- Should both be present at the same time, the device will always set itself on mains power priority feeding
by 110V~240V AC.
ENGLISH
189A0757
MED
HIGH
LOW
15
15
DC12V/24V
DC12V/24V
FUSE
15A 50HZ/60HZ
AC110-120V/220-240V
15A
FUSE
DC12V/24V
DC12V/24V
15
LOW HIGH MED
15
50HZ/60HZ
AC110-120V/220-240V
TB45A-TB55A TB31A-TB41A-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 17
USING THE REFRIGERATOR AS A FREEZER
TB31-TB31A-TB41-TB41A-TB51-TB51A
When using the equipment as freezer, please meet the load limit indicated inside the refrigerator.
ELECTRONIC CONTROL
Compressor station
Functions and features.
This is an electronic device which has the function of piloting the motor of the compressor and carrying
out all the controls and electrical protection of the system.
Its main features are as follows:
a) Protection of the battery through automatic turning off of the compressor when the feeding voltage
reaches the minimum threshold.
The compressor will start up again automatically when the voltage goes back to normal values.
Note: these values have been measured at control unit input and/or on the DC socket.
Battery protection
(SWITCH POSITION)
Cut-out 12V Cut-in 12V Cut-out 24V Cut-in 24V
LOW 9.6 10.9 21.3 22.7
MED 10.1 11.4 22.3 23.7
HIGH 11.1 12.4 24.3 25.7
ENGLISH

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
18 TB_SERIES_rev. 03-2011
1
2
3
4
4
3
4
4
2
1
5
ENGLISH
HANDLE INSTALLATION (OPTIONAL)
TB31-TB31A-TB41-TB41A-TB51-TB51A
Handle kit
The handle installation kit consists of:
1 - washer No. 4 pcs
2 - split spring washer No. 4 pcs
3 - round tubular component No. 1 pc
4 - stand No. 2 pcs
Kit mounting
mount the stands (4) on the circular component (3)
Handle Installation
Remove the screws (5) from the trunk.
Fit washer (1) to the end of the handle (4).
Insert the screw (5) on the handle (4) and at its end insert the split spring washer (2).
Tighten the screws (5) to the trunk.

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
TB_SERIES_rev. 03-2011 19
USE
- Plug in the DC or AC power. Press the button `ON/OFF` to run the refrigerator. The LED display on the
control panel would be lighted and the interior temperature would be displayed.
- Press the button and to adjust the temperature. Press the button to increase while the button 
to decrease the temperature. When press the above two buttons at the same time, it would switch the
display between °C and °F.
- Press the ECO key to enter the "ECONOMY" operating mode: the ECO light turns on and the com-
pressor runs at minimum speed by keeping a fresh temperature inside the refrigerator. By pressing the
ECO key again, the light turns off and the refrigerator enters in MAX mode (mode (maximum number of
compressor turns). MAX light will be switched on until having acheved the temperature set.
USEFUL ADVICE
1) Use the product in MAX mode in these cases:
- use of the product as refrigerator and/or freezer with high ambient temperature;
- when the suitable temperature need to be achieved in few time.
2) Use the product in ECO mode in these cases:
- use of the product as refrigerator and, in particular, with low ambient temperature;
- when the vehicle is parked for long time (with engine switched off)
ENGLISH
TEMPERATURE 888
ECO MAX
MAX
ECO ON/OFF
189A0674
TEMPERATURE 888
ECO MAX
MAX
ECO ON/OFF
189A0746
TB45-TB45A
TB55-TB55A
TB31-TB31A
TB41-TB41A
TB51-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR
TB SERIES
20 TB_SERIES_rev. 03-2011
FILLING
Do not put hot food items into the refrigerator. Place the products in such a way as to avoid them hitting
against each other or breaking because of the movement of the vehicle.
Make sure that the lid is always well closed and open it for as short a time as possible.
DEFROSTING
Defrosting is needed when the layer of frost is thicker than 4 mm.
To carry out this operation, turn off the refrigerator.
Do not use sharp or cutting tools to remove the layer of frost or ice.
Wait until complete unfreezing and then turn on again.
MAINTENANCE
Before carrying out any maintenance operation on the refrigerator, take the power cable out
of its socket.
CLEANING
Clean the inside of the refrigeraor regularly, using sodium bicarbonate in lukewarm water.
Never use abravise products, detergent or soap. After washing, rinse out with clean water and dry care-
fully.
When not using the device, clean and dry it inside carefully in order to prevent mildew and bad smells.
SUGGESTIONS
Should the device fail to work or work badly, before referring to our after-sales service, make sure that:
a) the feeding voltage is not missing;
b) the voltage is the same as the one shown on the plate;
c) the connections and the polarities are right;
d) the airing grids are not covered over;
e) the refrigerator unit is not near any heat source;
f) the fuse of the feeding line is not blown.
The power supply cable must be replaced only by qualied technical personnel and in any case by
an after sales service authorised by the Manufacturer..
Indel B is not liable in any way if you do not comply strictly with all the previsions in this manual.
“This appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
ENGLISH
