iNels RFSAI-11B-SL User manual

02-53/2021 Rev.0
RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Switch unit with input for external button
EN
Made in Czech Republic
Characteristics /
• The switching component with one/two output relays is used to control appliances and lights.
Switches/buttons connected to the wiring can be used for control.
• They can be combined with Detectors, Controllers or iNELS RF Control System Components.
• The BOX version offers installation directly in the installation box, ceiling or cover of the controlled
appliance. Easy installation thanks to screwless terminals.
• It allows the connection of switched loads with a total sum of 8 A (2000 W).
• Functions: for RFSAI 61B-SL and RFSAI 62B-SL - pushbutton, impulse relay and time functions of
delayed start or return with time setting 2 s-60 min. Any function can be assigned to each output
relay. For RFSAI-11B-SL, the button has a fixed function - ON / OFF.
• The external button is assigned in the same way as the wireless one.
• Each of the outputs can be controlled by up to 12/12 channels (1-channel represents one button
on the controller). Up to 25 channels for RFSAI-61B-SL and RFSAI-11B-SL.
• The programming button on the component also serves as a manual output control.
• Possibility to set the output status memory in case of failure and subsequent power recovery.
• The elements of the repeater can be set for the components via the RFAF / USB service device,
PC, application.
• Range up to 200 m (outdoors), in case of insufficient signal between the controller and the device,
use the RFRP-20 signal repeater or component with the RFIO2 protocol that support this function.
• Communication with bidirectional RFIO2 protocol.
• The contact material of the AgSnO2relay enables switching of light ballasts.
Assembly /
Connection /
Screwless terminals /
mounting in an installation box /
(even under the existing button / switch)
mounting into the light cover / ceiling mounted /
1/7
RFSAI-62B-SLRFSAI-61B-SL
Solid conductor
SLIDE IN
PUSH IN
RELASE
20-16 AWG
0.2-1.5 mm2
max. 8 mm
RU
Коммутационный элемент с входами для внешних кнопок
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Характеристики
• Коммутирующий элемент с двумя выходными реле служит для управления электроприборами и
источниками света. К внешним клеммам можно подключить две имеющиеся в электропроводке
кнопки.
• Можно комбинировать с Датчиками, Управляющими или Системными элементами iNELS RF Control.
• Исполнение BOX для монтажа непосредственно в монтажную коробку, в потолок или в корпус
управляемого устройства.
• Позволяет подключать коммутационные нагрузки общей суммой 8 А (2000 Вт).
• Функции: кнопка, импульсное реле и временная функция отложенного включения или выклю-
чения с временной настройкой 2 сек - 60 мин. К каждому входному реле можно добавить вы-
бранную функцию.
• Внешняя кнопка запрограммирована как беспроводная.
• Вход гальванически не изолирован.
• Каждый из выходов может управляться до 12/12 каналами (1 канал соотвествует одной кнопке на
управляющем элементе).
• Кнопка Prog на элементе также служит для ручного управления выходом.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control2(RFIO2) можно настроить функцию репитера (по-
вторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 200 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 или элементы с протоколом RFIO2, которые
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control2(RFIO2).
Монтаж
Подключение
установка в монтажную коробку
(под существующую кнопку / выключатель)
монтаж в корпус светильника монтаж в потолок

02-53/2021 Rev.0
RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Switch unit with input for external button
EN
Made in Czech Republic
x
RFRP-20

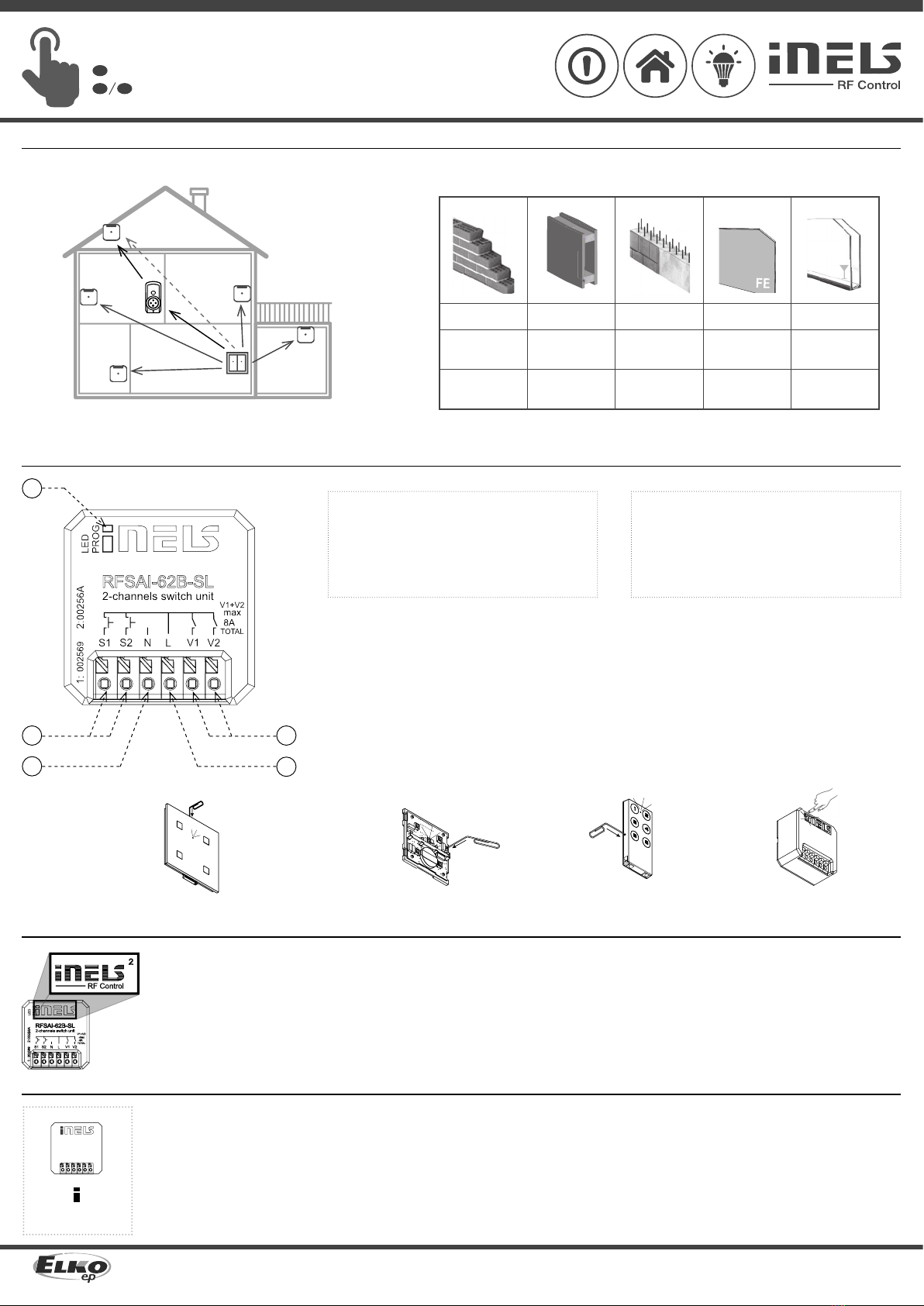

Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
Indication, manual control /
1. LED / PROG button
• LED green V1 - device status indication for output 1
• LED red V2 - device status indication for output 2.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG
button for<1s.
• Programming is performed by pressing the PROG button
for 3-5s.
2. Terminal block - connection for external button
3. Terminal block - connecting the neutral conductor
4. Terminal block - load connection with the sum of the total
current 8A (eg V1=6A, V2=2A)
5. Terminal block for connecting the phase conductor
In the programming and operating mode, the LED on the
component lights up at the same time each time the button is
pressed - this indicates the incoming command.
* RFSAI-61B-SL: one output contact, status indication by red LED
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication pro-
tocol.
Channel selection /
Channel selection (RFSAI-62B-SL) is done by pressing the PROG buttons for 1-3s.
RFSAI-61B-SL: press for more than 1 second.
After button release, LED is flashing indicating the output channel: red (1) or
green (2). All other signals are indicated by corresponding color of LED for each
channel.
2/7
PROG <3s1 x

1
2
3
4
5
Use a suitable tool (pa-
per clip, screwdriver)
to push on the control
pin. The batteries
are raised and the
programming button is
released.
After removing
the control flaps,
the programming
button is accessible.
The programming
button is operated
with a suitable thin
tool.
RU
Коммутационный элемент с входами для внешних кнопок
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Прохождение радиочастотного сигнала через материалы
кирпичные
стены
деревянные
конструкции,
гипсокартон
железобетон металлические
перегородки
обычное
стекло
Индикация, ручное управление
Cовместимость
Элемент можно комбинировать со всеми системными, управляющими и дру-
гими элементами системы iNELS RF Control a iNELS RF Control2.
К элементу можно присоединить датчики с коммуникационным протоколом
iNELS RF Control2(RFIO2).
Выбор канала
Выбор канала осуществляется нажатием кнопки PROG на 1-3сек.
RFSAI-11B-SL: нажать и удерживать более 1 секунды.
После того, как Вы отпустите кнопку, мигнет красный или зеленый LED, сиг-
нализирующий выходной канал. Все остальные сигнализации обозначается
соответствующим цветом LED.
1. LED / кнопка PROG
• LED STATUS OUT1 - индикация состояния устройства
для канала 1
• LED STATUS OUT2 - индикация состояния устройства
для канала 2.
Индикация функций памяти:
включено: LED 3x мигания.
выключено: LED 1x долгое свечение.
• Ручное управление: нажатием кнопки PROG < 1 сек.
• Программирование: нажатием кнопки PROG 3-5 сек.
2. Клеммная плата - для подключения внешней кнопки.
3. Клеммная колодка для подключения нулевого провода
4. Клеммная колодка для подключения нагрузки с общей
суммой тока 8A (напр., V1 = 6A, V2 = 2A)
5. Клеммная колодка для подключения фазного провода
В режиме программирования и удаления светодиод на
устройстве загорается одновременно с каждым нажатием,
что указывает на прием команды.
* RFSAI-11B-SL: один выходной контакт, индикация состояния
красным LED
Используйте подходящий
инструмент (канцелярскую
скрепку, отвертку), чтобы
надавить на управляющий
штифт. Батареи подняты, а
кнопка программирования
отпущена.
Кнопка
программирования
управляется
подходящим тонким
инструментом.
После снятия
щитков управления
становится
доступной кнопка
программирования.

02-53/2021 Rev.0
RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Switch unit with input for external button
EN
Made in Czech Republic

1 x

1 x
Functions and programming with RF transmitters /
Function button /
Description of button /
The output contact will be closed by pressing the button and opened by releasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
Programming /
Press of programming button
on receiver RFSAI-62B for 3-5 s
(RFSAI-61B-SL: press for more than
1 s) will activate receiver RFSAI-62B
into programming mode. LED is
flashing in 1s interval.
Press of programming button on
receiver RFSAI-62B for 3-5 s (RF-
SAI-11B-SL: press for more than 1s)
will activate receiver RFSAI-62B
into programming mode. LED is
flashing in 1s interval.
Press of programming button on
receiver RFSAI-62B for 3-5 s (RF-
SAI-61B-SL: press for more than 1
s) will activate receiver RFSAI-62B
into programming mode. LED is
flashing in 1s interval.
Select and press one button
on wireless switch, to this but-
ton will be assigned function
Button.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
3/7

1 x
Function switch off /
Description of switch o /
The output contact will be opened by pressing the button.
Programming /
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
2

1 x
2

2 x
2

3 x
PROG <1s1 x
3
PROG <1s1 x
3
1
PROG <5s1 x
3
PROG <1s1 x
1
PROG <5s1 x
1
PROG <5s1 x






RU
Коммутационный элемент с входами для внешних кнопок
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функции и программирование RF выключателя
Функция кнопки
Описание функции кнопки
Нажав кнопку выходной контакт замкнете, отпустив кнопку - разомкнете.
Для правильного выполнения отдельных команд (нажатие = замыкание /
отпускание кнопки = размыкание), задержка между этими командами должна
быть мин. 1с (нажатие - задержка 1с - отпускание кнопки).
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B от 3 до
5 сек. (RFSAI-11B-SL: нажать и
удерживать более 1 секунды.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Нажатие выбранной кнопки на
RF выключателе добавит функ-
цию кнопки. Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "включить"
Описание функции "включить"
Выходной контакт нажатием кнопки замкнется.
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B от 3 до
5 сек. (RFSAI-11B-SL: нажать и
удерживать более 1 секунды.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Два нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "включить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "выключить"
Описание функции "выключить"
Выходной контакт нажатием кнопки разомкнется.
Программирование
Нажатием кнопки Prog на эле-
менте RFSAI-62B от 3 до 5 сек.
(RFSAI-11B-SL: нажать и удер-
живать более 1 секунды.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Три нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "выключить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.

02-53/2021 Rev.0
RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Switch unit with input for external button
EN
Made in Czech Republic

1 x

1 x
Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
Programming /
Four presses of your selected
button on the RF transmitter as-
signs the function impulse relay
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Funcion delayed off /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
Programming /
Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
4/7
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED lights
up according to the pre-set
memory function.
2

4 x
2

5 x
4

1 x
PROG <1s1 x
31
PROG <5s1 x

1
PROG <5s1 x
1
PROG <5s1 x


3
PROG > 5s1 x

5
PROG <1s1 x PROG <1 x

Press of programming button
on receiver RFSAI-62B for 3-5 s
(RFSAI-61B-SL: press for more than
1 s) will activate receiver RFSAI-62B
into programming mode. LED is
flashing in 1s interval.
Press of programming button on
receiver RFSAI-62B for 3-5 s (RF-
SAI-61B-SL: press for more than 1
s) will activate receiver RFSAI-62B
into programming mode. LED is
flashing in 1s interval.
RU
Коммутационный элемент с входами для внешних кнопок
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функция "импульсное реле"
Описание функции "импульсное реле"
Каждым нажатием кнопки выходной контакт переключается в обратное по-
ложение. Если был замкнут - разомкнет, если был разомкнут - замкнет.
Программирование
Нажатием кнопки Prog на
элементе RFSAI-62B от 3 до
5 сек. (RFSAI-11B-SL: нажать и
удерживать более 1 секунды.)
переведите элемент в режим
программирования. LED мига-
ет с интервалом в 1 сек.
Четыре нажатия выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "импульсное
реле".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSAI-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "отложенное выключение"
Описание функции "отложенное выключение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению
заданного временного интервала.
Нажатием кнопки Prog на
элементе RFSAI-62B от 3 до
5 сек. (RFSAI-11B-SL: нажать и
удерживать более 1 секунды.)
переведите элемент в режим
программирования. LED мига-
ет с интервалом в 1 сек.
Пять нажатий выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1сек) добавят
функцию "отложенное выклю-
чение".
Удержание кнопки Prog
(> 5 cек) переведет элемент
во временной режим. LED
2 раза мигнет в секудных
интервалах. При отпуска-
нии кнопки, начнется отсчет
времени отложенного вы-
ключения.
Программирование
После завершения выбора
времени (2 c ... 60 мин.) на
таймере, выйдите из вре-
менного режима нажатием
на RF выключателе кнопки, к
которой добавлена функция
"отложенное выключение".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-ва-
ние нажатием (< 1 cек) кнопки
Prog на элементе RFSAI-62B.
LED загорается в соответствии
с установленной функцией па-
мяти.

02-53/2021 Rev.0
RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Switch unit with input for external button
EN
Made in Czech Republic

1 x
t = 2s . . . 60min.

Function delayed on /
Description of delayed on /
The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
Programming /
Assignment of the delayed on
function is performed by six
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSAI-62B shorter
then 1 second will finish pro-
gramming mode. The LED lights
up according to the pre-set
memory function.
Programming with RF control units /
5/7
Addresses listed on the front side of the actuator are used for programming
and controlling the actuator and individual RF channels by control units.
addresses for
individual relays
(channels) /
2

6 x
4

1 x
1
PROG <5s1 x
1
PROG <5s1 x

3
PROG <5s1 x

5
PROG <1s1 x PROG <1 x

Press of programming button on
receiver RFSAI-62B for 3-5 s (RF-
SAI-61B-SL: press for more than
1s) will activate receiver RFSAI-
62B into programming mode.
LED is flashing in 1s interval.
RU
Коммутационный элемент с входами для внешних кнопок
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функция "отложенное включение"
Описание функции "отложенное включение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению
заданного временного интервала.
Программирование
Нажатием кнопки Prog на эле-
менте RFSAI-62B от 3 до 5 сек.
(RFSAI-11B-SL: нажать и удер-
живать более 1 секунды.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Шесть нажатий выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "отложенное
включение".
Удержание кнопки Prog
(> 5 cек) переведет элемент
во временной режим. LED
2 раза мигнет в секудных
интервалах. При отпуска-
нии кнопки, начнется отсчет
времени отложенного вы-
ключения.
После завершения выбора
времени (2 c ... 60 мин.) на
таймере, выйдите из вре-
менного режима нажатием
на RF выключателе кнопки, к
которой добавлена функция
"отложенное выключение".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-ва-
ние нажатием (< 1 cек) кнопки
Prog на элементе RFSAI-62B.
LED загорается в соответствии
с установленной функцией па-
мяти.
Программирование системных RF элементов
Для программирования и управления элементом и отдельными
каналами RF системными элементами служит адрес, размещенный на
передней стороне устройства.
адрес для отдельных
реле (каналов)

02-53/2021 Rev.0
RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Switch unit with input for external button
EN
Made in Czech Republic
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 8 sec-
onds (RFSAI-61B-SL: press for 5 second), deletion of one transmitter
activates. LED flashs 4x in each 1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
Deleting the entire memory /
By pressing the programming button on the actuator for 11 sec-
onds (RFSAI-61B-SL: press for more than 8 second), deletion occurs
of the actuator's entire memory. LED flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog button
for less than 1s. The LED lights up according to the pre-set memory
function and the component returns to the operating mode.
Deletion does not affect the pre-set memory function.
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
- For functions 5-6, the target state of the relay is immediately entered into the memory after
the delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
Press of programming button on receiver RFSAI-62B for 3-5 sec-
ond (RFSAI-61B-SL: press for 1 second) will activate receiver RFSAI-
62B into programming mode. LED is flashing in 1s interval.
Pressing the programming button on the RFSAI-62B receiver for
less than 1 second will finish the programming mode, this will re-
verse the memory function. The LED lights up according to the
current pre-set memory function. The set memory function is
saved.
Every other change is made in the same way.
6/7
PROG
1 x PROG
<
1 x

PROG 11s1 x PROG
<
1 x

1
PROG <5s1 x PROG <1 x

2
PROG <1s1 x PROG <1 x

The external button RFSAI-62B-SL is programmed in the same way as for wireless.
RFSAI-11B-SL it is not programmed, it has a fixed function.
8s
RU
Коммутационный элемент с входами для внешних кнопок
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Удаление элементов
Удаление одной позиции
Нажатие кнопки Prog на элементе RFSAI-62B > 8 сек (RFSAI-
11B-SL: нажать и удерживать 5 секунды.) активирует удаление
одного элемента управления. Сигнальный LED мигнет 4 раза
в секундном интервале.
Нажатие кнопки на элементе управления удалит его из памя-
ти. В качестве подтверждения удаления из памяти светодиод
мигнет длинным импульсом и элемент вернется в рабочее
состояние. Состояние памяти не включено.
Удаление не влияет на настроенную функцию памяти.
Очистка всей памяти
Нажатие кнопки Prog на элементе RFSAI-62B > 11 сек (RFSAI-
11B-SL: загрузка и поддержание 8 секунды.) очистит всю па-
мять элемента. Сигнальный LED мигнет 4 раза в секундном
интервале.
Элемент перейдет в программирующий режим. LED мигает с
интервалом 0.5 сек (макс. 4 мин.).
Нажатием кнопки Prog (< 1 сек) вернитесь в рабочий режим.
LED загорится в соответствии с установленной функцией па-
мяти и элемент вернется в рабочий режим.
Удаление не влияет на настроенную функцию памяти.
Выбор функции памяти
Нажатием кнопки Prog на элементе RFSAI-62B 3-5 сек. (RFSAI-
11B-SL: загрузка и поддержание 1 секунды.) переведите эле-
мент в режим программирования. LED мигает с интервалом в
1 сек. Нажатие и удержание программирующей кнопки на элементе
RFSAI-62B менее 1 секунды завершит режим программирова-
ния, что изменит функцию памяти на противоположную. LED
загорится в соответствии с актуальной функцией памяти.
Настроенная функция памяти сохраняется. Каждое дальней-
шее изменение настроек проводится аналогичным способом.
• Функция памяти включена:
- Функция 1-4 служит для сохранения последнего состояния релейного выхода перед от-
ключением напряжения питания. Изменение состояния выхода будет записано через 15
сек. после изменения.
- В функции 5-6 текущее состояние реле будет записано в память сразу после истечения
времени задержки. При повторном подключении питания состояние реле будет восста-
новлено.
• Функции памяти отключена:
При повторном подключении питания реле останется в выключенном состоянии.
Внешняя кнопка RFSAI-62B-SL программируется так же, как беспроводная.
Для RFSAI-11B-SL не программируется, имеет фиксированную функцию.

02-53/2021 Rev.0
RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Switch unit with input for external button
EN
Made in Czech Republic
↯
Technical parameters /
* Control button input is at the supply voltage potential.
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
↯
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
7/7
RFSAI-11B-SL RFSAI-61B-SL RFSAI-62B-SL
1x switching / 2xswitching/
25-channels/ 2 x 12-channels/
866–922 MHz (for more information see p. 74)/
yes/
button PROG (ON/OFF)/
yes/
in open space up to 200 m/
any/
free at lead-in wires/
screwless terminals/
0.2-1.5 mm2solid/exible/
Supply voltage:
Supply voltage frequency:
Apparent input:
Dissipated power:
Supply voltage tolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Mechanical service life:
Electrical service life (AC1):
Control
Wireless:
Number of functions:
Communication protocol:
Frequency:
Repeater function:
Manual control:
External button / switch: Range:
Other data
Operating temperature:
Operating position:
Operating position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Connection:
Connecting conductor:
Dimensions:
Weight:
Related standards:
ELKO EP declares that the RFSAI-xxB-SL type of equipment complies with Directives 2014/53/EU, 2011/65/EU, 2015/863/EU and 2014/35/EU. The full EU
Declaration of Conformity is at:
https://www.elkoep.com/switching-units-with-inputs-for-external-buttons----rfsai-11b-sl
https://www.elkoep.com/switching-units-with-inputs-for-external-buttons----rfsai-61b-sl
https://www.elkoep.com/switching-units-with-inputs-for-external-buttons---rfsai-62b-sl
ELKO EP, s.r.o., Palackého 493, 769 01 Holešov, Všetuly, Czech Republic
Tel.: [phone], e-mail: [e-mail], www.elkoep.com
RU
Коммутационный элемент с входами для внешних кнопок
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Технические параметры
* Вход управляющей кнопки находится на потенциале сетевого напряжения.
Внимание
Инструкция по монтажу и подключению оборудования является неотъемлемой частью комплектации товара.
Монтаж и подсоединение к электросети должны осуществлять специалисты, имеющие соответствующую про-
фессиональную квалификацию, при условии соблюдения всех действующих предписаний и подробно озна-
комившись с настоящей инструкцией и принципом работы оборудования. Надежность работы оборудования
обеспечивается также соответствующей транспортировкой, складированием и обращением с ним. В случае об-
наружения любого визуального дефекта, деформации, отсутствия какой-либо части, а также нефункциональности,
оборудование подлежит рекламации у продавца. Запрещается его установка при вышеперечисленных дефектах.
С отработавшим свой срок службы оборудованием и отдельными его частями надлежит обращаться как с электри-
ческим ломом, который подлежит утилизации. Перед установкой необходимо убедиться, что все присоединяемые
проводники, клеммы, нагрузочные приборы обесточены. При установке и обслуживании необходимо соблюдать
все меры предосторожности, нормы, предписания и профессиональные положения о работе с электрооборудо-
ванием. В связи с риском для здоровья не прикасайтесь к находящимся под напряжением частям оборудования.
В зависимости от способности пропускать радиочастотные сигналы, правильно выбирайте место расположения
радиочастотных компонентов в здании, в котором будет устанавливаться оборудование. Радиочастотная система
предназначена для установки внутри помещений. Оборудование не предназначено для установки вне закрытых
помещений и помещениях с повышенной влажностью. Его также нельзя устанавливать в металлические распре-
делительные шкафы и пластиковые шкафы с металлическими дверками. В случае установки оборудования в выше-
указанных местах ограничивается радиус действия радиочастотного сигнала. Не используйте устройства вблизи
источника высокочастотных помех. Не рекомендуется применять радиочастотную систему для управления обору-
дованием, обеспечивающим функции жизнедеятельности или для управления оборудованием, имеющим степень
риска, как например, водяные насосы, электрообогреватели без термостата, лифты и т.п., так как радиочастотная
передача может быть экранирована препятствием, находится под воздействием помех. Аккумулятор передатчика
может быть разряжен, что делает дистанционное управление невозможным.
Внимание:
Минимальное расстояние между элементами системы iNELS RF Control при их сопряжении
должно составлять не меньше 1 см.
Между отдельными командами должна быть пауза не менее 1 секунды.
Напряжение питания:
Частота напряжения питания:
Мощность кажущаяся:
Потери мощности:
Допуск напряжения питания:
Выход
Количество контактов:
Номинальный ток:
Коммутируемая мощность:
Максимальный ток:
Коммутируем. напряжение:
Механическая прочность:
Электрическ. прочность (AC1):
Управление
Беспроводное:
Количество функций:
Протокол связи:
Частота:
Funkce repeater:
Ручное управление:
Внешней кнопкой:
Дистанция на открыт. пр-ве (м):
Другие данные
Рабочая температура:
Рабочее положение:
Монтаж:
Степень защиты:
Категория перенапряжения:
Степень загрязнения:
Связь:
Выводы (провод CY, сечение-мм2):
Размер (мм):
Вес (Гр):
Нормы соответствия:
230 V AC
50-60 Hz
7 VA / cos φ = 0.1
0.7 W
+10 %; -15 %
1x переключатель 2x реключатель
8 A / AC1
2000 VA / AC1
10 A / <3 s
250 V AC1
1x107
1x105
25 каналов 2 х 12 каналов
1 6 6
RFIO2
866–922 MHz (см. стр. 74)
Да
кнопка ПРОГ (ON/OFF)
Да
на открытом пространстве до 200 м
-15 až + 50 °C
Любые
разболтался на питающих проводах
IP40
III.
2
безвинтовые зажимы
0.2-1.5 mm2твердый/гибкий
43 x 44 x 22 mm
31g 45 g
EN 60730, EN 63044, EN 300 220, EN 301 489
