iNels RFSA-11B User manual

RFSA-11B, RFSA-61B
Wireless switch unit
EN
02-48/2015 Rev.1
L
N
L
N
12-24V AC/DC
1/5
☺
☺
☺
☺

☺
RFRP-20

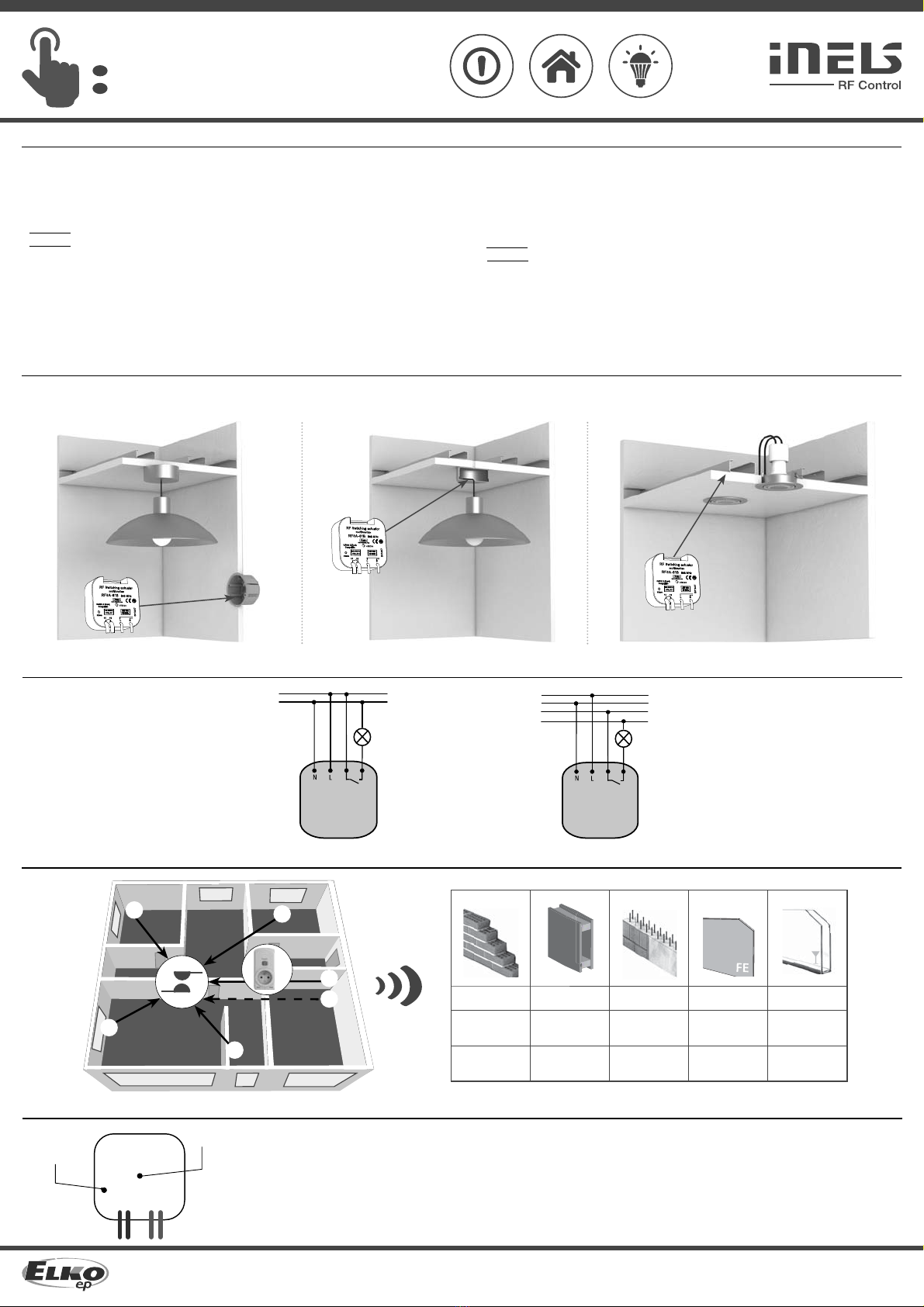

Characteristics /
• The switching unit with 1 output channel is used to control appliances, lights (easy to integrate it
to control garage doors or gates).
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance cover.
• It enables connection of the switched load up to 16A (4.000 W).
• RFSA-11B: single-function design - switch on / off.
• RFSA-61B: multi-function design – button, impulse relay and time function of delayed ON or OFF
with time setting of 2s-60 min.
• The switching unit may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
Assembly /
mounting in an installation box mounting into the light cover ceiling mounted
Connection /
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
Indication, manual control /
button / LED • LED STATUS - indication of the device status.
• Manual control is performed by pressing the PROG button for less than 1s.
• Programming is performed by pressing the PROG button for more than 1s.
Unidad inalámbrica de conmutación
ES
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP ESPAÑA, S.L. | C/ Josep Martinez 15a, bj | 07007 Palma de Mallorca | e-mail: [e-mail] | Tel.: [phone] | Fax: [phone]
www.elkoep.com / www.elkoep.es
Característica
• Unidad de conmutación con 1 canal de salida se utiliza para controlar electrodomésticos,
enchufes, luces (se integra fácilmente para controlar puertas de garaje o barreras).
• Se pueden combinar con Controladores o Unidades de sistema iNELS RF Control.
• Versión BOX „pastilla“ ofrece montaje directamente a la caja de instalación, techo o al aparato
controlado.
• Permite la conexión de cargas de hasta 16A (4000W).
• RFSA-11B: versión de monofunción – encender / apagar.
• RFSA-61B: versión de multifunción - botón, relé de impulso y retardo de tiempo a la conexión o
retardo a la desconexión con tiempo de la configuración en 2s-60 min.
• Unidad de conmutación se pueden controlar con hasta 32 canales (1 canal presenta un botón
en el controlador).
• Botón de programación en la unidad también sirve como control manual de salida.
• Alcance de hasta 200 mts (al aire libre), en caso de señal insuficiente entre controlador y la unidad
se puede utilizar el repetidor RFRP-20.
• Frecuencia de comunicación con protocolo bidireccional iNELS RF Control.
Montaje
montaje en caja universal montaje a la cubierta de la lampara montaje al falso techo
Conexión
Transmisión de señales de radiofrecuencia en varios materiales de la
construcción
Indicación, control manual
botón PROG
• LED STATUS - indicación del estado de la unidad.
• Control manual se realiza mediante el botón PROG < 1s.
• Programación se realiza mediante el botón PROG > 1s.
pared de ladrillo estructuras de
madera con placas
de yeso
hormigón armado chapas
metálicas vidrio normal

RFSA-11B, RFSA-61B
Wireless switch unit
EN
02-48/2015 Rev.1

1 x
PROG > 1s
1 x PROG < 1s 1 x

1 x
123
13
PROG > 1s
1 x PROG >1s 1 x
12 3
PROG > 1s
1 x PROG >1s 1 x

2 x

1 x

1 x
RFSA-11B
RFSA-61B
2/5

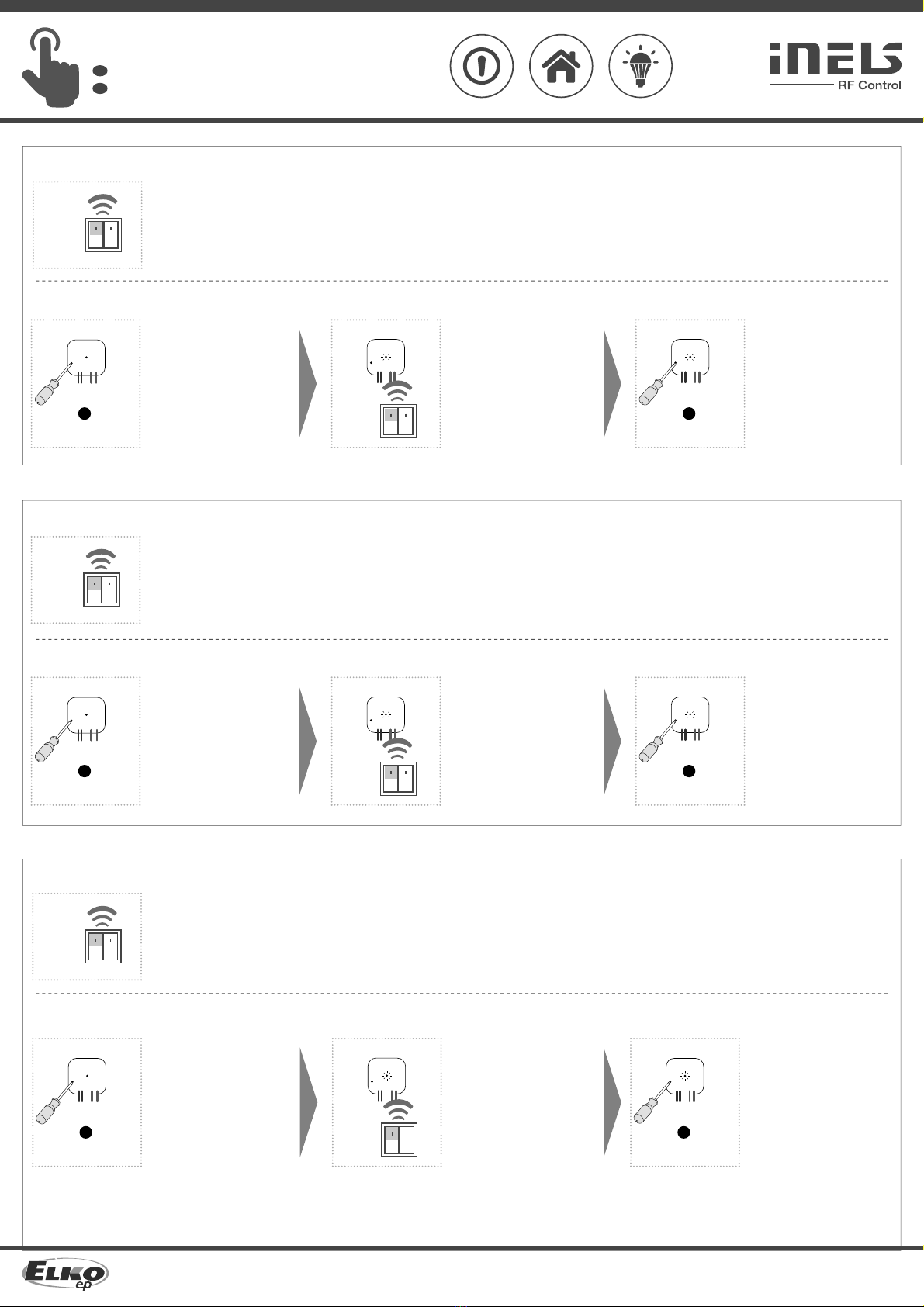

Functions and programming with RF transmitters /
Function button ON/OFF /
Description of button /
T
he output contact closes by pressing one button position, and opens by pressing
t
h
e ot
h
er
b
utton position
.
Programming /
Press of programming
button on actuator RFSA-11B
for 1 second will activate
actuator RFSA-11B into
programming mode. LED is
flashing in 1s interval.
Pressing your chosen button on
the RF transmitter assigns the
function "close". The second
position of the control "switch
off" is assigned automatically
(for 4-button in the same half of
the RF transmitter).
Press of programming button
on actuator RFSA-11B shorter
then 1 second will finish
programming mode (LED
switches off).
Functions and programming with RF transmitters /
Function button /
Description of button /
The output contact will be closed by pressing the button and opened by releasing
the button.
Programming /
Press of programming
button on actuator RFSA-61B
for 1 second will activate
actuator RFSA-61B into
programming mode. LED is
flashing in 1s interval.
Select and press one button on
wireless switch, to this button
will be assigned function
Button.
Press of programming button
on actuator RFSA-61B shorter
then 1 second will finish
programming mode, LED
switches off.
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Press of programming
button on actuator RFSA-61B
for 1 second will activate
actuator RFSA-61B into
programming mode. LED is
flashing in 1s interval.
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFSA-61B shorter
then 1 second will finish
programming mode (LED
switches off).
2

1 x
Unidad inalámbrica de conmutación
ES
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP ESPAÑA, S.L. | C/ Josep Martinez 15a, bj | 07007 Palma de Mallorca | e-mail: [e-mail] | Tel.: [phone] | Fax: [phone]
www.elkoep.com / www.elkoep.es
Funciones y programación con RF controlador
Función botón ON/OFF
Descripción de función botón
P
ulsando primera posición del pulsador el contacto de salida se activa, pulsando
l
a segun
d
a posición
d
e
l
b
otón
l
a sa
l
i
d
a se
d
esactiva
.
Programación
Pulsando el botón de
programación de la unidad
RFSA-11B durante más de 1
segundo, entra al modo de la
programación. LED parpadea
en intervalo de 1 segundo.
Pulsación al botón seleccionado
del RF controlador se asigna
la función "ON". Segunda
posición del control „OFF” se
asigna automáticamente (en
caso 4-botones en misma mitad
del controlador).
Pulsando el botón de
programación de la unidad
RFSA-11B durante menos de 1
segundo, terminará el modo
de programación. LED se
apaga.
Funciones y programación con RF controlador
Función botón
Descripción de función botón
Pulsando un botón del pulsador el contacto de salida se activa, al soltar el botón
la salida se desactiva.
Programación
Pulsando el botón de
programación de la unidad
RFSA-61B durante más de 1
segundo, entra al modo de la
programación. LED parpadea
en intervalo de 1 segundo.
Pulsación al botón seleccionado
del RF controlador se asigna la
función botón.
Pulsando el botón de
programación de la unidad
RFSA-61B durante menos
de 1 segundo, terminará el
modo de programación. LED
se apaga.
Función encender
Descripción de función encender
Pulsando el botón del pulsador el contacto de salida se activa.
Programación
Pulsando el botón de
programación de la unidad
RFSA-61B durante más de 1
segundo, entra al modo de la
programación. LED parpadea
en intervalo de 1 segundo.
2x pulsaciones al botón
seleccionado del RF controlador
asigna la función encender,
entre los pulsos hay que cumplir
retardo de 1s.
Pulsando el botón de
programación de la unidad
RFSA-61B durante menos
de 1 segundo, terminará el
modo de programación. LED
se apaga.

RFSA-11B, RFSA-61B
Wireless switch unit
EN
02-48/2015 Rev.1
3
PROG > 1s
1 x PROG >1s 1 x
3
PROG > 1s
1 x PROG >1s 1 x
3
PROG > 5s
1 x

1 x

1 x

1 x
1
PROG > 1s
1 x
1
1
3/5

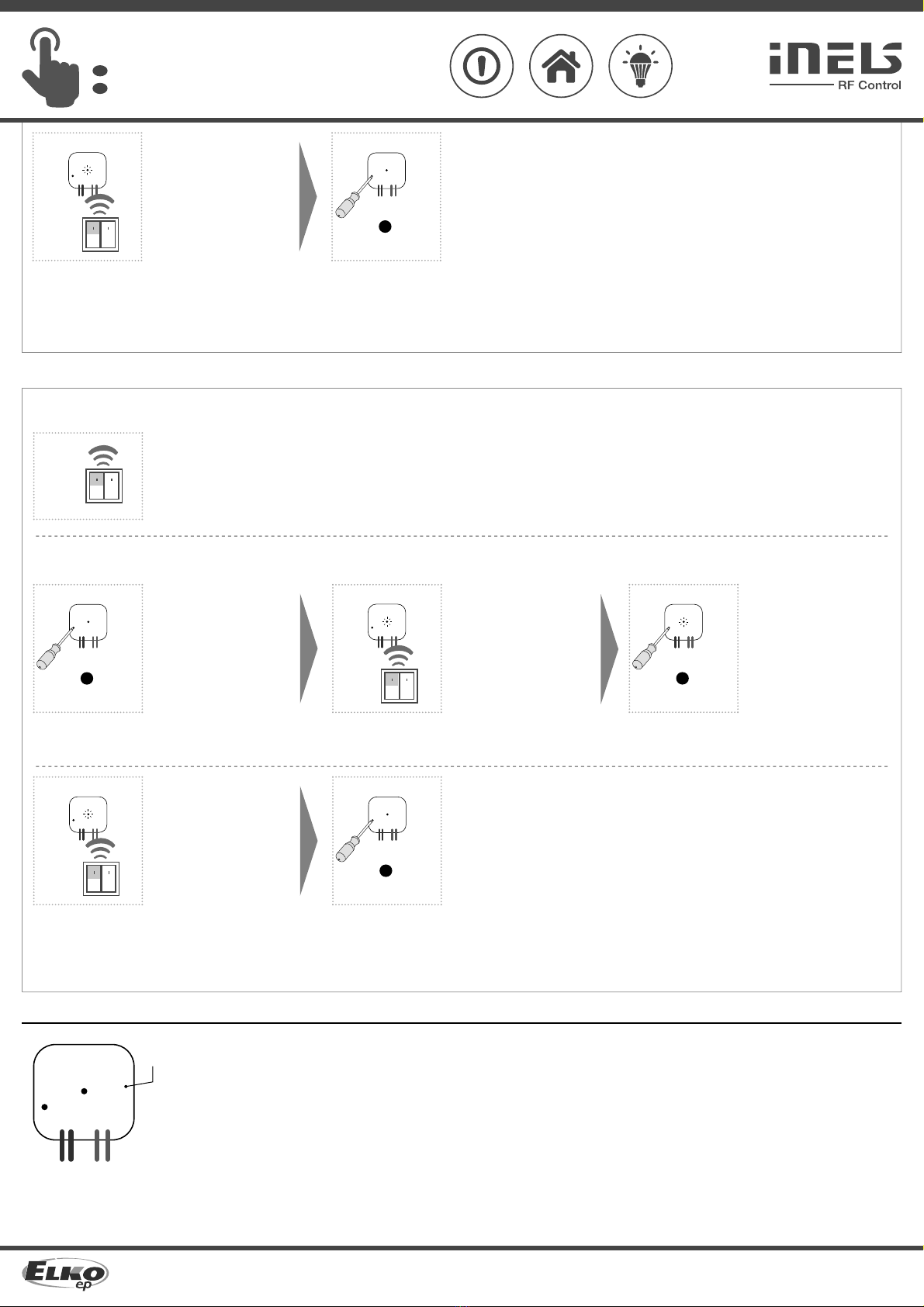

Function switch off /
Description of switch o /
The output contact will be opened by pressing the button.
Programming /
Press of programming
button on actuator RFSA-61B
for 1 second will activate
actuator RFSA-61B into
programming mode. LED is
flashing in 1s interval.
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFSA-61B shorter
then 1 second will finish
programming mode (LED
switches off).
Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
Programming /
Press of programming
button on actuator RFSA-61B
for 1 second will activate
actuator RFSA-61B into
programming mode. LED is
flashing in 1s interval.
Four presses of your selected
button on the RF transmitter
assigns the function impulse relay
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFSA-61B shorter
then 1 second will finish
programming mode (LED
switches off).
Funcion delayed off /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
Programming /
Press of programming
button on actuator RFSA-61B
for 1 second will activate
actuator RFSA-61B into
programming mode. LED is
flashing in 1s interval.
Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must
be a lapse of 1s between
individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
2

3 x
2

4 x
2

5 x
Unidad inalámbrica de conmutación
ES
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP ESPAÑA, S.L. | C/ Josep Martinez 15a, bj | 07007 Palma de Mallorca | e-mail: [e-mail] | Tel.: [phone] | Fax: [phone]
www.elkoep.com / www.elkoep.es
Función apagar
Descripción de función apagar
Pulsando el botón del pulsador el contacto de salida se desactiva.
Programación
Pulsando el botón de
programación de la unidad
RFSA-61B durante más de 1
segundo, entra al modo de la
programación. LED parpadea
en intervalo de 1 segundo.
3x pulsaciones al botón
seleccionado del RF controlador
asigna la función apagar, entre
los pulsos hay que cumplir
retardo de 1s.
Pulsando el botón de
programación de la unidad
RFSA-61B durante menos
de 1 segundo, terminará el
modo de programación. LED
se apaga.
Función relé de impulso-telerruptor
Descripción de función telerruptor
Con cada pulsación del botón el contacto de salida cambia la posición. Si estaba
cerrado - se abre, si estaba abierto - se cierra.
Programación
Pulsando el botón de
programación de la unidad
RFSA-61B durante más de 1
segundo, entra al modo de la
programación. LED parpadea
en intervalo de 1 segundo.
4x pulsaciones al botón
seleccionado del RF controlador
asigna la función telerruptor,
entre los pulsos hay que cumplir
retardo de 1s.
Pulsando el botón de
programación de la unidad
RFSA-61B durante menos
de 1 segundo, terminará el
modo de programación. LED
se apaga.
Función retardo a la desconexión
Descripción de función retardo en OFF
Pulsando un botón el contacto de salida se enciende y se apaga después de un
período de tiempo determinado.
Programación
Pulsando el botón de
programación de la unidad
RFSA-61B durante más de 1
segundo, entra al modo de la
programación. LED parpadea
en intervalo de 1 segundo.
5x pulsaciones al botón
seleccionado del RF
controlador asigna la función
retardo en OFF, entre los
pulsos hay que cumplir
retardo de 1s.
Pulsación al botón de
programación a más de 5
segundos, activará modo
temporizador. LED parpadea
2x en intervalos de 1 segundo.
Después de soltar el botón
comienza el tiempo de
retardo en OFF.

RFSA-11B, RFSA-61B
Wireless switch unit
EN
02-48/2015 Rev.1
5
PROG < 1s
1 x

1 x
3
PROG > 5s
1 x
5
PROG < 1s
1 x
1
PROG > 1s
1 x
4/5
xxxxxx
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFSA-61B shorter
then 1 second will finish
programming mode (LED
switches off).
Function delayed on /
Description of delayed on /
The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
Programming /
Press of programming
button on actuator RFSA-61B
for 1 second will activate
actuator RFSA-61B into
programming mode. LED is
flashing in 1s interval.
Assignment of the delayed on
function is performed by six
presses of the selected button
on the RF transmitter (must
be a lapse of 1s between
individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFSA-61B shorter
then 1 second will finish
programming mode (LED
switches off).
Programming with RF control units /
address / The address listed on the front of the actuator is used for programming and
controlling actuators by RF control units.
t = 2s . . . 60min.

4

1 x
2

6 x
t = 2s . . . 60min.

4

1 x
Unidad inalámbrica de conmutación
ES
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP ESPAÑA, S.L. | C/ Josep Martinez 15a, bj | 07007 Palma de Mallorca | e-mail: [e-mail] | Tel.: [phone] | Fax: [phone]
www.elkoep.com / www.elkoep.es
Después del tiempo deseado
(a menos de 2s...a 60min) el
modo de temporizador se
termina pulsando el botón del
controlador RF, donde está
asignada la función retardo
en OFF. Tiempo establecido
se guarda en la memoria de
la unidad.
Pulsando el botón de
programación de la unidad
RFSA-61B durante menos
de 1 segundo, terminará el
modo de programación. LED
se apaga.
Función retardo a la conexión
Descripción del retardo en ON
Pulsando un botón el contacto de salida se apaga y vuelve encenderse después
de un período de tiempo determinado.
Programación
Pulsando el botón de
programación de la unidad
RFSA-61B durante más de 1
segundo, entra al modo de la
programación. LED parpadea
en intervalo de 1 segundo.
6x pulsaciones al botón
seleccionado del RF
controlador asigna la función
retardo en ON, entre los
pulsos hay que cumplir
retardo de 1s.
Pulsación al botón de
programación a más de 5
segundos, activará modo
temporizador. LED parpadea
2x en intervalos de 1 segundo.
Después de soltar el botón
comienza el tiempo de
retardo en ON.
Después del tiempo deseado
(a menos de 2s...a 60min) el
modo de temporizador se
termina pulsando el botón del
controlador RF, donde está
asignada la función retardo
en ON. Tiempo establecido
se guarda en la memoria del
actuador.
Pulsando el botón de
programación de la unidad
RFSA-61B durante menos
de 1 segundo, terminará el
modo de programación. LED
se apaga.
Programación con Unidades del sistema RF
dirección Para la programación y control mediante Unidades de sistema RF sirve la
dirección indicada en la parte frontal de la unidad.

RFSA-11B, RFSA-61B
Wireless switch unit
EN
02-48/2015 Rev.1
PROG > 5s
1 x PROG > 8s
1 x
5/5

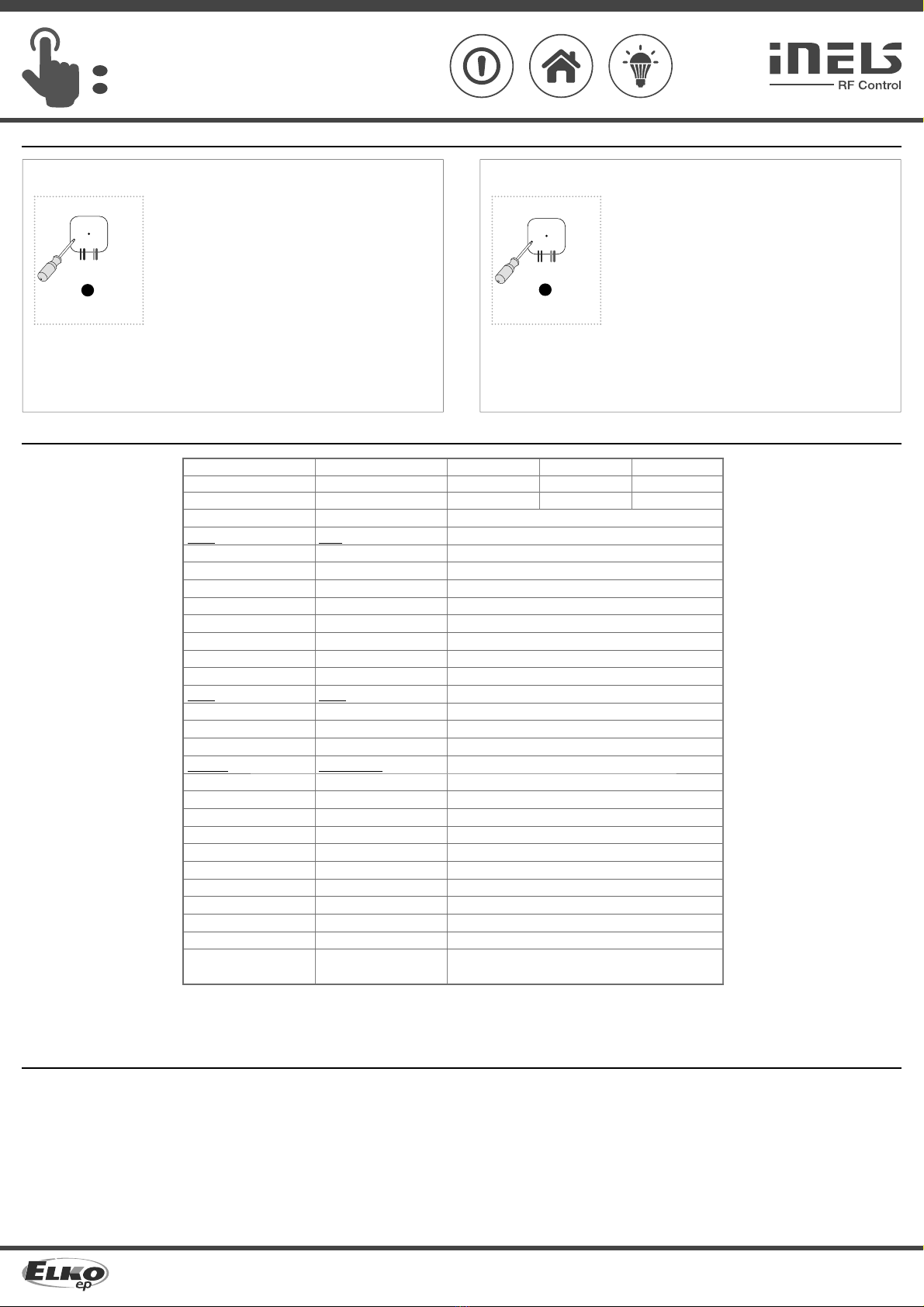

Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for
5 seconds, deletion of one transmitter activates. The LED
flashes in an interval of 1s.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
The LED goes out and the actuator returns to operating mode.
Deleting the entire memory /
By pressing the programming button on the actuator for
8 seconds, deletion occurs of the actuator's entire memory. The
LED flashes three times and goes out, then again flashes three
times and goes out.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4min.).
You can return to the operating mode by pressing the Prog
button for less than 1s.
Technical parameters /
Supplyvoltage:
Apparent input:
Dissipated power:
Supplyvoltagetolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Max.DC switching power:
Mechanical service life:
Electrical service life(AC1):
Control
RF, by command from transmitter:
Manual control:
Rangein free space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Terminals(CY wire, cross-section):
Length of terminals:
Dimensions:
Weight:
Related standards:
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.
Attention:
The minimum distance between the controller (system unit) and the actuator must not be less than one
centimeter.
Between the individual commands must be an interval of at least 1s.
Unidad inalámbrica de conmutación
ES
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP ESPAÑA, S.L. | C/ Josep Martinez 15a, bj | 07007 Palma de Mallorca | e-mail: [e-mail] | Tel.: [phone] | Fax: [phone]
www.elkoep.com / www.elkoep.es
230VAC/ 50-60 Hz120 VAC/ 60Hz12-24 VAC/DC 50-60Hz
7 VA / cos φ = 0.1 7 VA / cos φ = 0.1 --
0.7 W 0.7 W 0.7 W
+10 %; -15 %
1x switching / NA (AgSnO2)
16 A/ AC1
4000 VA / AC1, 384 W / DC
30A/ <3 s
250 VAC1 / 24 VDC
500 mW
3x107
0.7x105
868 MHz, 915 MHz, 916 MHz
button PROG / botónPROG (ON/OFF)
up to / hasta 200 m
-15 ... + 50 °C
any / cualquiera
free at lead-in wires / libre en los cables de conexión
IP 30
III.
2
2x 0.75mm2, 2x 2.5 mm2
90 mm
49x 49x 21 mm
46g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No426/2000 Coll.(Directive 1999/EC ) /
EN 60669, EN 300 220, EN 301 489 directiva RTTE, NVč.426/2000Sb(directiva 1999/ES)
Borrar la unidad
Borrar una posición del controlador
Con un largo pulso al botón de programación de la unidad RF
por un período de 5 segundos se activará modo "borrar" un
solo transmisor. LED parpadea en intervalos de 1s. Al pulsar el
botón del controlador se elimina de memoria de la unidad.
LED se apaga y la unidad vuelve al modo operativo.
Borrar toda memoria
Con un largo pulso del botón de programación de la unidad
durante 8 segundos se borrará toda memoria de la unidad. LED
parpadea tres veces, luego se apaga de nuevo tres veces y se
apaga.
Unidad entra al modo de programación, el LED parpadea en
intervalos de 0.5 s (máx. 4 min.).
Para volver al modo operativo, pulse el botón Prog por menos
de 1 segundo.
Especificaciones técnicas
Tensiónde alimentación:
Consumo aparente:
Consumo de perdida:
Tolerancia de alimentación:
Salida
Número de contactos:
Corriente nominal:
Potencia de conmutación:
Pico de corriente:
Tensiónde conmutación:
Conmutaciónde potencia min.DC:
Vida mecánica:
Vida eléctrica (AC1):
Control
Orden RF desde controlador:
Control manual:
Rangoal aire libre:
Más información
Temperatura de funcionamiento:
Posiciónde funcionamiento:
Montaje:
Protección:
Categoríade sobretensión:
Grado de contaminación:
Salida (hilos CY, sección):
Longitud de cables:
Dimensiones:
Peso:
Normas conexas:
Advertencia
El manual de uso está dirigido para la instalación y el usuario del dispositivo. Manual siempre está incluido en
embalaje. La instalación y conexión puede realizar sólo personal con adecuadas cualificaciones profesionales, de
conformidad con todas las regulaciones aplicadas, y que está perfectamente familiarizado con estas instrucciones
y funciones del dispositivo. Función del dispositivo también depende del transporte, almacenamiento y la
manipulación. Si se observa cualquier signo de daño, deformación, mal funcionamiento o pieza que falta, no instale
este producto y devolvelo al vendedor. Con el producto y sus componentes debe ser tratado después de su vida
útil como con residuos electrónicos. Antes de iniciar la instalación, asegúrese de que todos los cables, partes o
terminales conectados están sin la conexión a la red. En el montaje y el mantenimiento se deben observar las
normas de seguridad, normas, directivas y reglamentos para trabajar con equipos eléctricos. No toque las partes
del dispositivo que están conectadas en la red - puede producir peligro de vida. Debido a la transmisibilidad de la
señal RF, observe la correcta ubicación de los componentes RF en un edificio donde la instalación se lleva a cabo. RF
Control está diseñado para montaje en interiores, las unidades no están diseñados para la instalación en exteriores
y espacios húmedos, no se pueden instalar en cuadros eléctricos de metal y en cuadros eléctricos plásticos con
puerta de metal - lo que empeora transmisividad de la señal RF. RF Control no se recomienda para el control de
dispositivos que ofrecen funciones vitales o para controlar dispositivos tales como bombas, el. calentadores sin
termostato, ascensores, montacargas, etc. - Señal de radiofrecuencia puede estar bloqueado por una obstrucción,
interferida, la batería del controlador puede estar ya sin energía, etc. y por lo tanto el control remoto puede ser
incapacitado.
Advertencia:
La distancia mínima entre el controlador (unidad de sistema) y la unidad no debe ser inferior a 1 cm.
Entre los diferentes ordenes debe pasar al menos 1s.
