iNels RFSA-62B User manual

RFSA-62B
Wireless switch unit
EN
02-54/2016 Rev.6
Made in Czech Republic
1/6
☺
☺
☺
☺

RFRP-20
☺
Characteristics /
• The switching unit with 2 output channels is used for controlling appliances and light circuits.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of switched load 2 x 8A (2 x 2.000 W).
• Function: button, impulse relay and time function of delayed start and return with time setting
range of 2s-60 min. It is possible to assign any function to each output relay.
• Each of the channels may be controlled by up to 12 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
Assembly /
Connection /
mounting in an installation box mounting into a light cover ceiling mounted
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
L
N
RFSA-62B/230V
RFSA-62B/120V
RFSA-62B/24VL
N
12-24 V AC/DC
For more information, see “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
RU
Kоммутирующий элемент
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Характеристики
• Коммутирующий элемент с 2 входными каналами служит для управления электроприбора-
ми и контурами освещения.
• Можно комбинировать с Датчиками, Управляющими или Системными элементами iNELS RF
Control.
• Исполнение BOX для монтажа непосредственно в монтажную коробку, в потолок или в кор-
пус управляемого устройства.
• Позволяет подключать коммутируемую нагрузку 2 x 8A (2 x 2000 W).
• Функции: кнопка, импульсное реле и временная функция отложенного включения или вы-
ключения с временной настройкой 2 сек - 60 мин. К каждому входному реле можно доба-
вить выбранную функцию.
• Может может управляться до 12 каналами (1 канал соотвествует одной кнопке на управляю-
щем элементе).
• Кнопка Prog на элементе также служит для ручного управления выходом.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control2(RFIO2) можно настроить функцию репитера
(повторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 100 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 илиэлементы с протоколом RFIO2, которые
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control2(RFIO2).
Монтаж
Подключение
установка в монтажную коробку монтаж в корпус светильника монтаж в потолок
Прохождение радиочастотного сигнала через материалы
кирпичные
стены
деревянные
конструкции,
гипсокартон
железобетон металлические
перегородки
обычное
стекло
Более подробная информация находится в “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures

RFSA-62B
Wireless switch unit
EN
02-54/2016 Rev.6
Made in Czech Republic

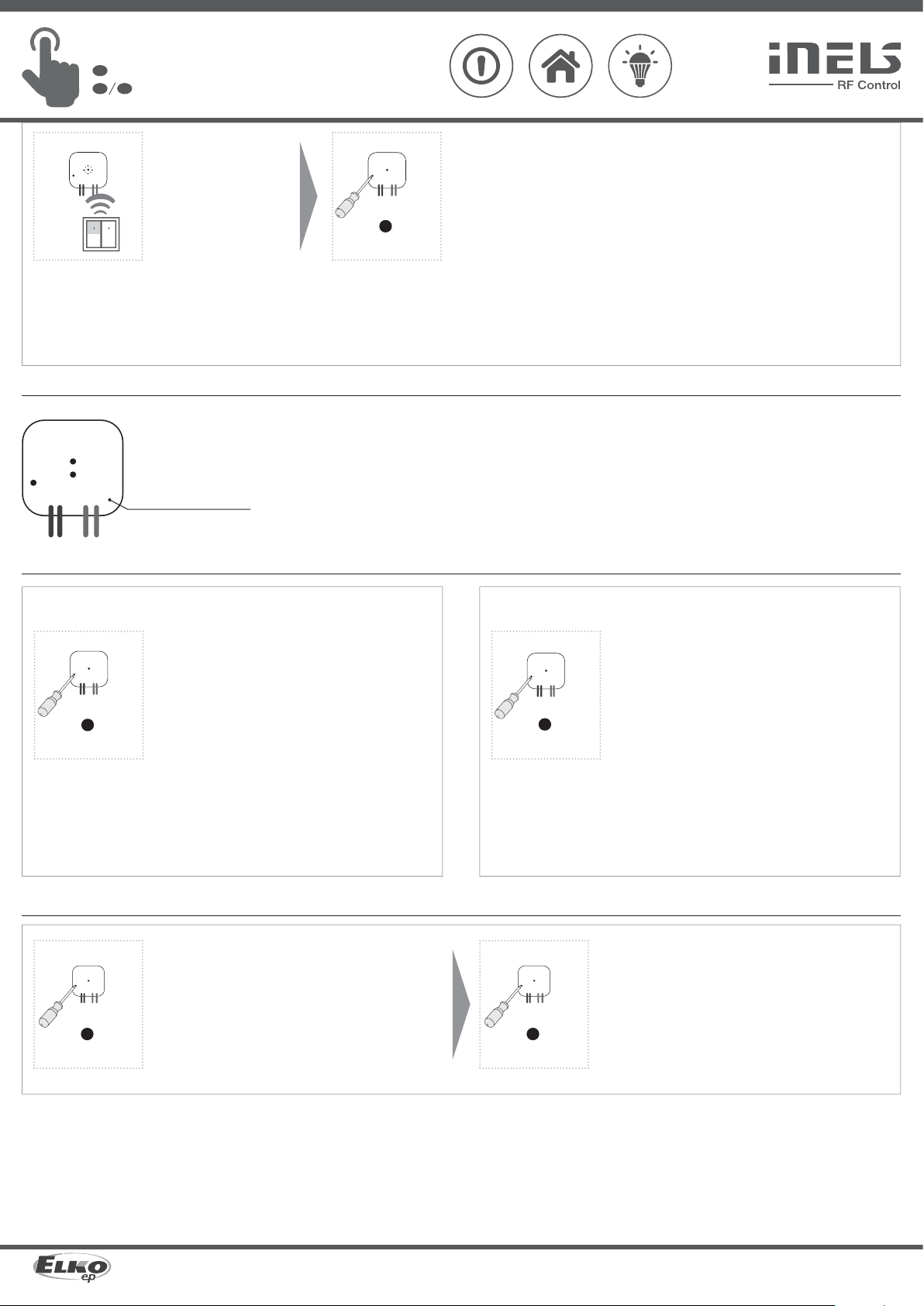

Indication, manual control /
LED
OUT1
button /
• LED STATUS OUT1/OUT2 - status indication of individual channels.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG button for <1s.
• Programming is performed by pressing the PROG button for 3-5s.
In the programming and operating mode, the LED on the
component lights up at the same time each time the button is
pressed - this indicates the incoming command.
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication
protocol.
Channel selection /
Channel selection is done by pressing the PROG buttons for 1-3s.
After button release, LED is flashing indicating the output channel: red (1) or green
(2). All other signals are indicated by corresponding color of LED for each channel.
3
PROG < 1s
1 x
2

1 x

1 x
1
PROG <5s
1 x
Functions and programming with RF transmitters /
Function button /
Description of button /
The output contact will be closed by pressing the button and opened by releasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Select and press one button
on wireless switch, to this but-
ton will be assigned function
Button.
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
2/6
LED
OUT2
PROG <3s
1 x
RU
Kоммутирующий элемент
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Индикация, ручное управление
кнопка PROG
• LED STATUS OUT1/OUT2 - индикация состояния отдельных
каналов.
Индикация функций памяти:
включено: LED 3x мигания.
выключено: LED 1x долгое свечение.
• Ручное управление: нажатием кнопки PROG <1 сек.
• Программирование: нажатием кнопки PROG 3-5 сек.
В режиме программирования и удаления светодиод на
устройстве загорается одновременно с каждым нажатием, что
указывает на прием команды.
Выбор канала
Выбор канала осуществляется нажатием кнопки PROG на 1-3 сек.
После того, как Вы отпустите кнопку, мигнет красный или зеленый LED, сиг-
нализирующий выходной канал. Все остальные сигнализации обозначается
соответствующим цветом LED.
Функции и программирование RF выключателя
Функция кнопки
Описание функции кнопки
Нажав кнопку выходной контакт замкнете, отпустив кнопку - разомкнете.
Для правильного выполнения отдельных команд (нажатие = замыкание /
отпускание кнопки = размыкание), задержка между этими командами должна
быть мин. 1с (нажатие - задержка 1с - отпускание кнопки).
Программирование
Нажатием кнопки Prog на
элементе RFSA-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Нажатие выбранной кнопки на
RF выключателе добавит функ-
цию кнопки. Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSA-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Элемент можно комбинировать со всеми системными, управляющими и
другими элементами системы iNELS RF Control a iNELS RF Control2.
К элементу можно присоединить датчики с коммуникационным протоко-
лом iNELS RF Control2(RFIO2).
Cовместимость

RFSA-62B
Wireless switch unit
EN
02-54/2016 Rev.6
Made in Czech Republic
3/6
23
PROG < 1s
1 x

2 x

1 x
1
PROG <5s
1 x
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
3
PROG < 1s
1 x

1 x
1 2
PROG <5s
1 x
23
PROG < 1s
1 x

3 x
1
PROG <5s
1 x
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Four presses of your selected
button on the RF transmitter as-
signs the function impulse relay
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.

1 x
Function switch off /
Description of switch o /
The output contact will be opened by pressing the button.

4 x
RU
Kоммутирующий элемент
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функция "включить"
Описание функции "включить"
Выходной контакт нажатием кнопки замкнется.
Программирование
Нажатием кнопки Prog на
элементе RFSA-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Два нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "включить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSA-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Программирование
Нажатием кнопки Prog на
элементе RFSA-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Три нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "выключить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSA-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "импульсное реле"
Описание функции "импульсное реле"
Каждым нажатием кнопки выходной контакт переключается в обратное по-
ложение. Если был замкнут - разомкнет, если был разомкнут - замкнет.
Программирование
Нажатием кнопки Prog на
элементе RFSA-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Четыре нажатия выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "импульсное
реле".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSA-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "выключить"
Описание функции "выключить"
Выходной контакт нажатием кнопки разомкнется.

RFSA-62B
Wireless switch unit
EN
02-54/2016 Rev.6
Made in Czech Republic
4/6

1 x
3
PROG > 5s
1 x
1
PROG <5s
1 x
Funcion delayed off /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
2

5 x
45
PROG < 1s
1 x

1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.

1 x
3
PROG > 5s
1 x
2

6 x
1
PROG <5s
1 x
Function delayed on /
Description of delayed on /
The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
Programming /
Press of programming button
on receiver RFSA-62B for 3 - 5
second will activate receiver
RFSA-62B into programming
mode. LED is flashing in 1s
interval.
Assignment of the delayed
on function is performed by
six presses of the selected
button on the RF transmit-
ter (must be a lapse of 1s be-
tween individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
RU
Kоммутирующий элемент
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
Функция "отложенное выключение"
Описание функции "отложенное выключение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению за-
данного временного интервала.
Программирование
Нажатием кнопки Prog на
элементе RFSA-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Пять нажатий выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "отложенное
выключение".
Удержание кнопки Prog
(> 5 cек) переведет элемент
во временной режим. LED 2
раза мигнет в секудных ин-
тервалах. При отпускании
кнопки, начнется отсчет
времени отложенного вы-
ключения.
После завершения выбора
времени (2 c ... 60 мин) на
таймере, выйдите из времен-
ного режима нажатием на RF
выключателе кнопки, к кото-
рой добавлена функция "от-
ложенное выключение".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSA-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Функция "отложенное включение"
Описание функции "отложенное включение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению
заданного временного интервала.
Программирование
Нажатием кнопки Prog на
элементе RFSA-62B (от 3 до
5 сек.) переведите элемент в
режим программирования.
LED мигает с интервалом в
1 сек.
Шесть нажатий выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "отложен-
ное включение".
Удержание программной
кнопки (> 5 cек) переведет
элемент во временной ре-
жим. LED 2 раза мигнет в
секудных интервалах. При
отпускании кнопки, начнет-
ся отсчет времени отложен-
ного включения.

RFSA-62B
Wireless switch unit
EN
02-54/2016 Rev.6
Made in Czech Republic
45
PROG < 1s
1 x

1 x
t = 2s . . . 60min.

5/6
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on receiver RFSA-62B shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
set memory function.
Programming with RF control units /
Addresses listed on the front side of the actuator are used for programming
and controlling the actuator and individual RF channels by control units.
PROG > 8s
1 x PROG > 11s
1 x
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 8 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
Deleting the entire memory /
By pressing the programming button on the actuator for
11seconds, deletion occurs of the actuator's entire memory.
LED flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode. Deletion does not affect the pre-set memory function.
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
- For functions 5-6, the target state of the relay is immediately entered into the memory after
the delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
12Pressing the programming button on the RFSA-62B receiver for
less than 1 second will finish the programming mode, this will
reverse the memory function. The LED lights up according to
the current pre-set memory function. The set memory function
is saved.
Every other change is made in the same way.
PROG <5s
1 x PROG < 1s 1 x
addresses for individual
relays (channels) /
1: xxxxxx 2: xxxxxx
Press of Prog button for 3 - 5s will activate actuator RFSA-62B into
programming mode. LED is flashing in 1s interval.
RU
Kоммутирующий элемент
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
После завершения выбора
времени (2 c ... 60 мин) на
таймере, выйдите из вре-
менного режима нажатием
на RF выключателе кнопки, к
которой добавлена функция
"отложенное выключение".
Настроенный часовой ин-
тервал сохранится в памяти
элемента.
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFSA-62B. LED загорается в
соответствии с установлен-
ной функцией памяти.
Программирование системных RF элементов
Для программирования и управления элементом и отдельными
каналами RF системными элементами служит адрес, размещенный на
передней стороне устройства.
Удаление элементов
Удаление одной позиции
Нажатие кнопки Prog на элементе RFSA-62B (> 8 сек) активи-
рует удаление одного элемента управления. Сигнальная ЛЕД
мелкнет 4 зара в секундном интервале.
Нажатие кнопки на элементе управления удалит его из памя-
ти. В качестве подтверждения удаления из памяти светодиод
мигнет длинным импульсом и элемент вернется в рабочее
состояние. Состояние памяти не включено.
Удаление не влияет на настроенную функцию памяти.
Очистка всей памяти
Нажатие кнопки Prog на элементе RFSA-62B (>11сек) очи-
стит всю память элемента. Сигнальная ЛЕД мелкнет 4 зара в
секундном интервале.
Элемент перейдет в программирующий режим. LED мигает с
интервалом 0.5 сек (макс. 4 мин.).
Нажатием кнопки Prog (< 1 сек) вернитесь в рабочий режим.
LED загорится в соответствии с установленной функцией па-
мяти и элемент вернется в рабочий режим.
Удаление не влияет на настроенную функцию памяти.
Выбор функции памяти
• Функция памяти включена:
- Функция 1-4 служит для сохранения последнего состояния релейного выхода перед от-
ключением напряжения питания. Изменение состояния выхода будет записано через 15
сек. после изменения.
- В функции 5-6 текущее состояние реле будет записано в память сразу после истечения
времени задержки. При повторном подключении питания состояние реле будет вос-
становлено.
• Функции памяти отключена:
При повторном подключении питания реле останется в выключенном состоянии.
Нажатие и удержание программирующей кнопки на элементе
RFSA-62B менее 1 секунды завершит режим программирова-
ния, что изменит функцию памяти на противоположную. LED
загорится в соответствии с актуальной функцией памяти.
Настроенная функция памяти сохраняется. Каждое дальней-
шее изменение настроек проводится аналогичным способом.
адрес для отдельных
реле (каналов)
Нажатием кнопки Prog (3 - 5 сек) переведите элемент в режим
программирования. LED мигает с интервалом в 1 сек.

RFSA-62B
Wireless switch unit
EN
02-54/2016 Rev.6
Made in Czech Republic
6/6
Technical parameters /
Supplyvoltage:
Apparent input:
Dissipated power:
Supplyvoltagetolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. DC switching power:
Mechanical service life:
Electrical service life(AC1):
Control
RF, by command from transmitter:
Manual control:
Rangein free space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Terminals(CY wire, cross-section):
Length of terminals:
Dimensions:
Weight:
Related standards:
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
Attention:
When you instal iNELS RF Control system, you have to
keep minimal distance 1 cm between each units.
Between the individual commands must be an inter-
val of at least 1s.
RFSA-62B/230V RFSA-62B/120V RFSA-62B/24V
RU
Kоммутирующий элемент
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected]om | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [e-mail] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
UA
230VAC/ 50 -60 Hz120 VAC/ 60Hz12-24 VAC/DC 50-60Hz
7 VA / cos φ = 0.1 7 VA / cos φ = 0.1 -
0.7 W 0.7 W 0.7 W
+10 %; -15 %
2x switching / коммут.(AgSnO2)
8A/ AC1
2000 VA / AC1
10 A/ < 3 s
250 VAC1
500 mW
1x107
1x105
866 MHz, 868 MHz, 916 MHz
button / кнопка PROG (ON/OFF)
up to / до 100 m
-15 ... + 50 °C
any / произвольное
free at lead-in wires / произвольно на соед.проводах
IP30
III.
2
3x 0.75mm2, 1x 2.5 mm24x 0.75mm2, 1x 2.5 mm2
90 mm
49x 49x 21 mm
46g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No426/2000 Coll.(Directive 1999/EC) /
EN 60669, EN 300 220, EN 301 489 директива RTTE, NVč.426/2000Sb(директива 1999/ES)
Технические параметры
Напряжение питания:
Мощность кажущаяся:
Потери мощности:
Допуск напряжения питания:
Выход
Количество контактов:
Номинальный ток:
Коммутируемая мощность:
Максимальный ток:
Коммутируем.напряжение:
Мин.комутир.мощность DC:
Механическая прочность:
Электрическ.прочность (AC1):
Управление
RF сигналом:
Ручное управление:
Дистанция на открыт.пр-ве (м):
Другие данные
Рабочая температура:
Рабочее положение:
Монтаж:
Степень защиты:
Категория перенапряжения:
Степень загрязнения:
Выводы (провод CY, сечение-мм2):
Длина выводов (мм):
Размер (мм):
Вес (Гр):
Нормы соответствия:
Внимание
Инструкция по монтажу и подключению оборудования является неотъемлемой частью комплектации това-
ра. Монтаж и подсоединение к электросети должны осуществлять специалисты, имеющие соответствующую
профессиональную квалификацию, при условии соблюдения всех действующих предписаний и подробно
ознакомившись с настоящей инструкцией и принципом работы оборудования. Надежность работы обо-
рудования обеспечивается также соответствующей транспортировкой, складированием и обращением с
ним. В случае обнаружения любого визуального дефекта, деформации, отсутствия какой-либо части, а также
нефункциональности, оборудование подлежит рекламации у продавца. Запрещается его установка при вы-
шеперечисленных дефектах. С отработавшим свой срок службы оборудованием и отдельными его частями
надлежит обращаться как с электрическим ломом, который подлежит утилизации. Перед установкой необ-
ходимо убедиться, что все присоединяемые проводники, клеммы, нагрузочные приборы обесточены. При
установке и обслуживании необходимо соблюдать все меры предосторожности, нормы, предписания и
профессиональные положения о работе с электрооборудованием. В связи с риском для здоровья не при-
касайтесь к находящимся под напряжением частям оборудования. В зависимости от способности пропускать
радиочастотные сигналы, правильно выбирайте место расположения радиочастотных компонентов в зда-
нии, в котором будет устанавливаться оборудование. Радиочастотная система предназначена для установки
внутри помещений. Оборудование не предназначено для установки вне закрытых помещений и помещениях
с повышенной влажностью.
Внимание:
Минимальное расстояние между элементами си-
стемы iNELS RF Control при их сопряжении должно
составлять не меньше 1 см.
Между отдельными командами должна быть пауза
не менее 1 секунды.
