OPERATING MANUAL

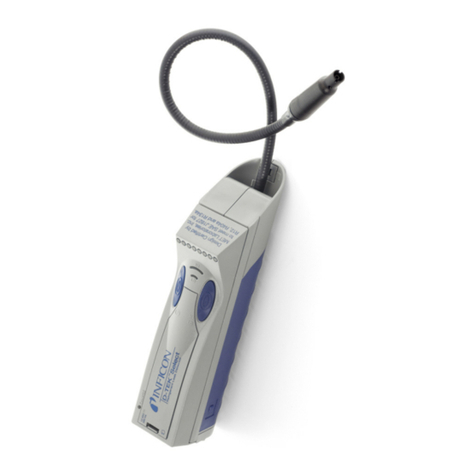

D-TEK™ CO2
EN·ES·FR·DE·IT
Carbon Dioxide Leak Detector

2
Declaration Of Conformity
This is to certify that this equipment, designed and manufactured by INFICON®
Inc., Two Technology Place, East Syracuse, NY 13057 USA, meets the essential
safety requirements of the European Union and is placed on the market
accordingly. It has been constructed in accordance with good engineering practice
in safety matters in force in the Community and does not endanger the safety of
persons, domestic animals or property when properly installed and maintained
and used in applications for which it was made.
Equipment Description . . . . . . . . . D-TEK CO2 Leak Detector
Applicable Directives . . . . . . . . . . 73/23/EEC as amended by 93/68/EEC
89/336/EEC as amended by 93/68/EEC
2002/95/EC (RoHS)
Applicable Standards . . . . . . . . . . EN61010-1: 2001;
EN61326-1 A2:2000 Industrial
CE Implementation Date . . . . . . . May 2, 2005
Authorized Representative. . . . . . Brian King
Business Line Manager, Service Tools
INFICON, Inc.
Any questions relative to this declaration or to the safety of INFICON products
should be directed, in writing, to the quality assurance department at the above
address.
WARNING
This symbol is used to alert the user to the presence of important
operating and maintenance (servicing) instructions in the
literature accompanying this instrument.
INFICON® and D-TEK™ are trademarks of INFICON.

3

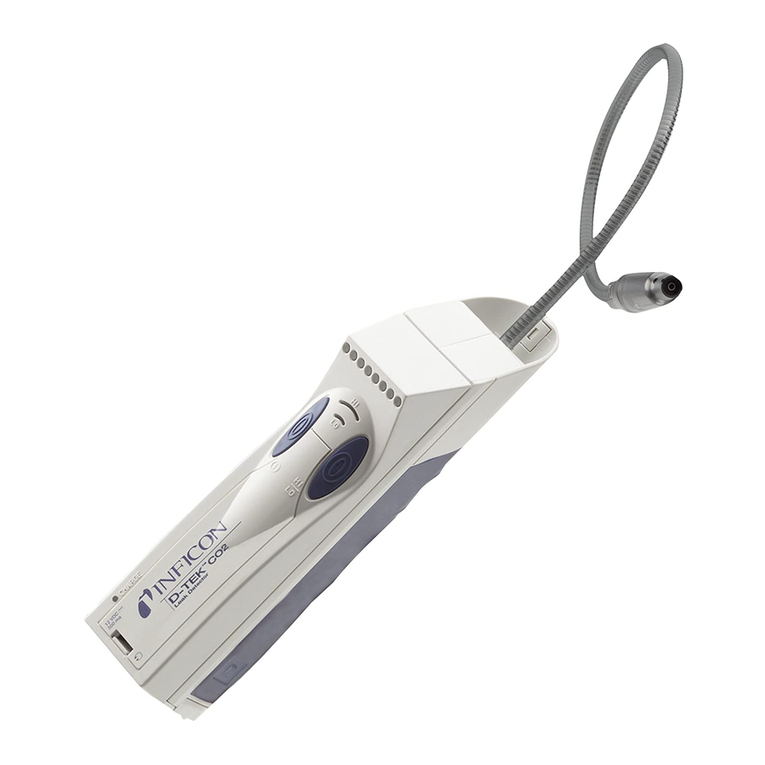

Thank you for buying the INFICON
D-TEK CO2 Leak Detector!
With normal use, your D-TEK CO2 from INFICON will give you years of
trouble-free service.
To get the best performance from your D-TEK CO2, please read this manual
carefully before you start using the instrument. If you have any questions or need
additional assistance, please call [phone]. We’ll be happy to help you.
Green / Yellow
LEDs
High / Low
Sensitivity Switch
On / Off
Switch
Power Cell
Compartment
Filter
Cartridge
Flexible
Probe
Rubberized
Grip
Tip
Power
Jack
Headphone
Jack
High / Low
Indicators
Charge
Indicator
IR Cell
Access Door
Probe
Cap

4
Getting Started
The D-TEK CO2 is shipped with the infrared cell and power stick installed. The
nickel/metal hydride batteries in the power stick are not yet charged. To charge
them, connect the cord of the AC power adapter to the power jack at the rear of
the instrument, and plug the adapter into the appropriate mains outlet. The battery
charging light (rear left side) will flash when the detector is charging, changing to
steady illumination when the power stick is charged. Allow 10 hours for the full
charge.
NOTE: You should expect 6½ hours of operation from a fully charged power stick.
The D-TEK CO2 will operate on the AC power adapter.
Using Your INFICON D-TEK CO2
WARNING
Do not operate this instrument in the presence of gasoline,
natural gas, propane, or in other combustive atmospheres.
Using the D-TEK CO2 is simple. Press the power switch once to turn the detector
ON. The green ON indicator lamp will illuminate, and the yellow indicator lamps
will illuminate from left to right in a running fashion while the infrared cell warms up
(approximately 60 seconds). When the detector is warmed up and ready for use,
the yellow lamps stop illuminating and you will hear an audible beeping.
The D-TEK CO2 is highly selective for CO2(carbon dioxide). The atmosphere has
a natural background concentration of carbon dioxide of approximately 0.035%.
To prevent false alarms, it may be necessary to take steps to limit changes in this
background concentration from sources such as vehicle exhaust or your own
breath.

5
Headphone sets may be used with the D-TEK CO2. When the headphones are
plugged into the detector, the audio signal will only be heard through the headset.
WARNING
Only use headphone sets supplied by INFICON, part #032-0428.
Serious hearing damage may occur if other headphone sets are
used.
Finding Leaks
1. Press the right hand switch until the HI sensitivity setting is indicated by the
amber LED
2. Place the tip of the leak-detector probe close to the site of the suspected leak.
Try to position the probe within 1/4 inch of the possible leak source.
3. Slowly (approximately 1-2 inches per second) move the probe past each
possible leak point.
NOTE: It is important to move the tip of the probe past the leak to get a
correct reading. The D-TEK CO2 only responds to changes in
concentration of the refrigerant from the leak. Moving the probe
permits the instrument to respond properly to these changes.
4. Watch for the yellow lamps to illuminate, and listen for a tone. When the
instrument detects a leak source, its yellow lamps will illuminate and it will emit
a different audible tone.
5. When the D-TEK CO2 signals a leak, pull the probe away from the leak for a
moment, then bring it back to pinpoint the location.
6. If the concentration of carbon dioxide is high, press the sensitivity switch once
to change the threshold level to the LOW sensitivity setting before repositioning
the probe at the suspected leak source. The LOW sensitivity setting helps find
the exact site when a leak is large.
7. Once you have isolated the leak source, return the sensitivity setting to HIGH
to continue using the D-TEK CO2.
8. When you’ve finished leak-testing, turn OFF the instrument.

6
Recharging the Power Stick
A fully charged power stick should provide power for greater than 6½ hours of
continuous operation. To recharge the power stick, use one of the instrument’s
power cords.
NOTE: The D-TEK CO2 does not need to be fully charged to operate.
Additionally, the power stick does not need to be fully discharged before
recharging.
WARNING
Do not attach any other power cords to the D-TEK CO2’s power
jack except the AC power adapter and DC cords designed for this
instrument.
Connect the AC power adapter cord to the instrument and plug the adapter
into a working outlet, OR,
Connect the cigarette lighter adapter to the D-TEK CO2 and tap the power
from your vehicle’s battery.
The battery charging indicator (rear left side) will flash when the power stick is
charging, changing to steady illumination when the power stick is fully charged.
Allow 10 hours for a full charge.

7
Changing the Filter Cartridge
The D-TEK CO2 utilizes a specially designed filter cartridge that fits into a
protective cap. The filter cartridge should be changed when it appears dirty or
when substances trapped in the filter cartridge seem to be affecting the sensitivity
of the D-TEK CO2.
NOTE: Water or oil will not penetrate the filter material but will prevent airflow
through the filter and affect sensitivity.
CAUTION
Turn off the D-TEK CO2 and hold the probe with the filter tip
pointing down when removing the filter cap.
To change the filter cartridge, twist off the protective cap. Remove and dispose of
the used filter cartridge. Do not allow any moisture or dust to get into the probe.
Do not disassemble or attempt to clean the material inside the filter cartridge, as it
can be damaged when handled.
Slide a new filter cartridge into the cap. Twist the cap with the new filter cartridge
onto the probe base until it is tight.
NOTE: It is very important that you operate the D-TEK CO2 with a filter cartridge
installed at all times. Failure to do so could damage the leak detector's
components.

8
Changing the Infrared Cell
WARNING
Components may be hot. Turn off detector and disconnect power
adapter cord before removing the infrared cell door.
The D-TEK CO2’s infrared cell (IR cell) is located in the body of the detector. The
IR cell is a complete assembly consisting of a metal tube, connectors and
electronic components. The IR cell is not designed to be taken apart. Doing so will
destroy the cell. This specialized IR cell will operate for about 800 hours.
The D-TEK CO2 will flash all the leak indicators when the IR cell has reached the
end of its useful life. To replace the IR cell:
1. Locate on the top cover (at the rear of the detector) the latch for the IR cell door.
2. Using a small screwdriver, pull the latch forward and remove the door.
3. Pull the IR cell straight out by grasping both edges of the label and pulling
evenly.
4. Remove the replacement IR cell from the protective package.
5. Carefully align the male leads and air tubes on the IR cell with the connectors
mounted on the circuit board. Insert the leads into the sockets and push the IR
cell straight down.
NOTE: Ensure the lead connectors on the IR cell ends are not bent and the cell
is seated tightly.

9
Removing/Replacing the Power Stick
The D-TEK CO2 uses a preassembled power stick/battery.
Remove the battery compartment door on the back of the D-TEK CO2 by pressing
on both release buttons on the grip and pulling the door straight out. The power
stick is connected to the PCB board via a miniature electrical connector.
Disengage the connector and slide the power stick out of the D-TEK CO2.
To install a fresh power stick, slide the new stick into the D-TEK CO2 and push the
miniature connector on the power stick into the mating half on the PCB board.
Once the power stick is in place, close the battery compartment by aligning the
two tabs and sliding the door straight in until it latches. Ensure the wire leads on
the power stick are not pinched in the door. Allow 10 hours to fully charge the new
power stick.
NOTE: If unit does not power up after the power stick is replaced, verify that the
key connector on the power stick is mated properly to the connector on
the circuit board. Reverse the connection if necessary and power up
again. If the Hi/Lo indicators flash in a rapid, alternating manner when the
AC adapter is connected, the power stick is installed backwards.

10
Replacement Parts and Accessories
Replacement parts and accessories for your D-TEK CO2 are available through
the same dealer from whom you bought the instrument.
Molded plastic storage case. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 716-702-G1
Headphones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 032-0428
12-volt cord with cigarette-lighter plug, 12 ft. (3.7 m) . . . . . . . . . . . . . . 703-055-P1
100 volt (Japanese) mains adapter and cord, 6 ft. (1.8m) . . . . . . . . . 033-0018-G1
120-volt mains adapter and cord, 6 ft. (1.8 m) . . . . . . . . . . . . . . . . . . 033-0019-G1
230-volt (Euro) mains adapter and cord, 6 ft. (1.8 m) . . . . . . . . . . . . 033-0020-G1
230-volt (UK) mains adapter and cord, 6 ft. (1.8 m). . . . . . . . . . . . . . 033-0022-G1
Power Stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 712-700-G1
Replacement infrared cell for D-TEK CO2 . . . . . . . . . . . . . . . . . . . . . . 716-701-G1
Filter Cartridges, package of 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 712-707-G1
Replacement Probe Cap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 712-705-G1
Specifications
Usage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Indoor or Outdoor
Minimum sensitivity to CO2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 g/a
Input voltage range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 to 16 V (dc)
Input current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 mA Max.
Operating and charging temperature range* . . . . . . . . . . . . . . . . . . 0 °C to +50 °C
(+32 °F to 122 °F)
Storage temperature range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -10 °C to +60 °C
(+14 °F to +140 °F)
Humidity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95% RH NC Max.
Altitude . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000 m (6500 ft.)
Pollution degree . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Overvoltage category . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Weight (with power cells) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.58 kg (1.28 lb.)
*May be operated for a limited time in lower temperature environments

11
Troubleshooting Guide
Problem Cause Remedy
1) All yellow lights
flashing together.
1a) IR sensor cell has
become unseated.
1a) Remove sensor access
door and push both ends of
sensor down. (Do not
remove/reinsert sensor cell.)
Restart unit and examine.
1b) IR sensor cell has
failed.
1b) Replace with new IR cell.
2) Will not detect CO2. 2a) Unit may not be
warmed up and
ready to use.
2a) Verify unit is beeping and
no yellow lights are flashing.
(Single green light flashing
while unit is beeping is OK.)
If yellow lights are scrolling
across, wait 90 seconds and
see if the unit starts to beep. If
not, contact INFICON.
2b) Pump may have
failed.
2b) You should hear the pump
running after the D-TEK CO2
has completed its warm up
sequence and is held up to
your ear. VERIFY it is not a
low battery condition (see
#3). If not, contact INFICON.
2c) Filter cartridge
may be clogged,
preventing air and
refrigerant from
passing into IR cell.
2c) Replace used filter
cartridge with a new one.
2d) Battery may be
dead.
2d) See #3 below.

3) After warm up
sequence the green,
the last yellow and the
amber charging LEDs
flash.
3a) Battery needs
recharging.
3a) Charge battery for 10-12
hours.
3b) Power stick has
failed.
3b) Replace power stick with
part #712-700-G1.
4) Very erratic, goes
off when bumped
slightly.
4a) CO2in
background may be
high or changing
quickly
4a) Take steps to reduce
concentration or to limit
changes in background (e.g.,
operator wearing a mask).
5) Pump is not
working.
5a) Pump has failed. 5a) You should hear the pump
running after the D-TEK CO2
has completed its warm up
sequence and is held up to
your ear. VERIFY it is not a
low battery condition (see
#3). If not, contact INFICON.
6) Unit does not
power up. Hi/Lo
indicators flash in a
rapid, alternating
manner when AC
adapter is connected.
6a) Power
stick/battery has been
connected in reverse.
6a) Access power stick.
Disconnect and re-connect
paying attention to the key
connector.
Problem Cause Remedy

13
Warranty and Liability-Limitation
INFICON warrants your D-TEK CO2 Refrigerant Leak Detector to be free from
defects of materials or workmanship for two years from the date of purchase.
INFICON does not warrant items that deteriorate under normal use, including
power stick, infrared absorption element and filters. In addition, INFICON does not
warrant any instrument that has been subjected to misuse, negligence, or
accident, or has been repaired or altered by anyone other than INFICON.
INFICON liability is limited to instruments returned to INFICON, transportation
prepaid, not later than thirty (30) days after the warranty period expires, and which
INFICON judges to have malfunctioned because of defective materials or
workmanship. INFICON liability is limited to, at its option, repairing or replacing the
defective instrument or part.
This warranty is in lieu of all other warranties, express or implied, whether of
MERCHANTABILITY or of FITNESS FOR A PARTICULAR PURPOSE or
otherwise. All such other warranties are expressly disclaimed. INFICON shall
have no liability in excess of the price paid to INFICON for the instrument plus
return transportation charges prepaid. INFICON shall have no liability for any
incidental or consequential damages. All such liabilities are EXCLUDED.
Return Materials Authorization Procedure
All instruments and parts returned to INFICON for repair or credit must be properly
packaged, insured, shipped transportation charges prepaid, and must have a
Return Material Authorization (RMA) number issued before the material is
returned. The RMA number is to be marked on all shipping labels and packing
slips. Please see your INFICON distributor for assistance. If you have any
questions contact us at [phone].

14
Declaración De Conformidad
Se certifica que este equipo, diseñado y fabricado por INFICON® Inc., Two
Technology Place, East Syracuse, NY 13057 EE.UU., cumple con los requisitos
esenciales de seguridad de la Unión Europea y se coloca en el mercado en forma
correspondiente. Se ha construido de acuerdo con las buenas prácticas de
ingeniería en materia de seguridad vigentes en la comunidad y no pone en peligro
la seguridad de personas, animales domésticos o propiedades cuando se instala
y mantiene debidamente y cuando se utiliza en las aplicaciones para las cuales
fue fabricado.
Descripción del equipo. . . . . . . . . Detector de fugas de dióxido de carbono
D-TEK CO2
Directrices aplicables . . . . . . . . . . 73/23/EEC según enmienda de 93/68/EEC
89/336/EEC según enmienda de 93/68/EEC
2002/95/EC (RoHS)
Normas aplicables . . . . . . . . . . . . EN61010-1: 2001;
EN61326-1 A2: 2000 Industrial
Fecha de implementación de la CE2 de mayo de 2005
Representante autorizado . . . . . . Brian King
Director de línea comercial,
Herramientas de servicio
INFICON, Inc.
Toda pregunta relacionada con esta declaración, o con la seguridad de los
productos de INFICON, debe dirigirse, por escrito, al departamento de control de
calidad en la dirección anteriormente indicada.
ADVERTENCIA
Este símbolo se utiliza para advertir al usuario sobre la existencia
de importantes instrucciones de uso y mantenimiento (servicio)
incluidas en los materiales impresos que acompañan a este
instrumento.
INFICON® y D-TEK™ son marcas comerciales de INFICON.

15
¡Gracias por adquirir el Detector de fugas
de dióxido de carbono D-TEK CO2 de INFICON!
Si le da un uso normal, el D-TEK CO2 de INFICON le proporcionará años de
servicio sin problemas.
Para obtener el mayor rendimiento del D-TEK CO2, lea detenidamente este
manual antes de comenzar a utilizarlo. Si tiene preguntas o necesita ayuda
adicional, llame al [phone] (EE.UU.). Le asistiremos con gusto.
Tapa de la sonda
Punta
Sonda
flexible
Interruptor de
sensibilidad alta/baja
Puerta de acceso
a las celdas de IR
Asidero
de goma
Compartimiento de
celdas de energía
Conector de
los auriculares
Toma de
corriente
Indicador
de carga
Interruptor de
encendido/apagado
Indicadores de nivel alto/bajo
LED Verde/Amarillo
Cartucho del filtro

16
Procedimientos iniciales
El D-TEK CO2 viene con la celda de infrarrojos y la varilla de energía instaladas.
Las baterías de hidruro de níquel/metal en la varilla de energía aún no tienen
carga. Para cargarlas, conecte el cable del adaptador de alimentación de
corriente alterna a la toma de corriente situada en la parte posterior del aparato y
enchufe el adaptador en la toma eléctrica pertinente. La luz de carga de la batería
(parte posterior izquierda) destella cuando el detector se está cargando y
permanece encendida cuando la varilla de energía se ha cargado. Deben
transcurrir 10 horas para completar la carga.
NOTA: Una varilla de energía completamente cargada puede proporcionar 6
horas y media de funcionamiento. El detector de fugas D-TEK CO2
funciona con el adaptador de CA.
Uso del INFICON D-TEK CO2
ADVERTENCIA
No haga funcionar el aparato en presencia de gasolina, gas
natural, propano, o en cualquier atmósfera combustible.
La utilización del D-TEK CO2 es muy simple. Pulse una vez el interruptor de
encendido para ENCENDER el detector. La lámpara indicadora verde de
encendido se iluminará y las lámparas indicadoras color amarillo se iluminarán de
izquierda a derecha, mientras la celda de infrarrojos se calienta
(aproximadamente 60 segundos). Cuando el detector está listo para usarse, se
apagan las lámparas amarillas y se emite una serie de tonos.
El D-TEK CO2 es altamente selectivo para el CO2(dióxido de carbono). La
atmósfera tiene una concentración de fondo natural de dióxido de carbono de
aproximadamente 0,035%. Para evitar falsas alarmas, puede ser necesario tomar
las medidas necesarias para limitar los cambios producidos en esta
concentración de fondo por fuentes como los gases de escape de vehículos o su
propio aliento.

17
Se puede utilizar un juego de auriculares con el D-TEK CO2. Cuando los
auriculares están conectados al detector, la señal de sonido se escucha sólo por
los mismos.
ADVERTENCIA
Emplee únicamente auriculares proporcionados por INFICON,
pieza #032-0428. Si utiliza un juego de auriculares distinto, puede
sufrir un daño auditivo grave.
Localización de fugas
1. Pulse el interruptor ubicado en el lado derecho hasta que el LED de color
ámbar señale la configuración de sensibilidad alta ("HI").
2. Coloque la punta de la sonda detectora de fugas cerca del área en la que se
sospecha hay fugas. Intente colocar la sonda a ¼ de pulgada de la posible
fuente de fugas.
3. Mueva lentamente la sonda (aproximadamente de 1 a 2 pulgadas por
segundo) más allá de cada punto posible de fugas.
NOTA: Para obtener una lectura correcta, es muy importante mover la punta
de la sonda más allá del punto de la fuga. El D-TEK CO2 responde
sólo a cambios en la concentración del refrigerante a partir del punto
de la fuga. El movimiento de la sonda permite que el aparato
responda debidamente a estos cambios.
4. Observe si se iluminan las lámparas amarillas y si oye un tono. Cuando el
aparato detecta una fuente de fugas, sus lámparas amarillas se iluminan y se
escucha un sonido distintivo.
5. Cuando el D-TEK CO2 señale que hay una fuga, retire momentáneamente la
sonda del área de la fuente de la fuga y luego regrésela para localizar con
precisión dónde se ubica.
6. Si la concentración de dióxido de carbono es alta, pulse una vez el interruptor
de sensibilidad para cambiar el nivel de umbral a la configuración de
sensibilidad baja ("LOW") antes de volver a colocar la sonda en el punto donde
se sospecha existe la fuga. La configuración de sensibilidad baja ayuda a
localizar el sitio exacto cuando la fuga es grande.

18
7. Una vez que haya aislado la fuente de la fuga, vuelva a la configuración de
sensibilidad alta ("HIGH") para continuar utilizando el D-TEK CO2.
8. Cuando termine de comprobar si existen fugas, apague el aparato.
Recarga de la varilla de energía
Una varilla de energía con carga completa debe proporcionar energía durante
más de seis horas y media de funcionamiento continuo. Para volver a cargar la
varilla de energía, utilice uno de los cables de alimentación del aparato.
NOTA: El D-TEK CO2 no necesita estar completamente cargado para funcionar.
Además, no es necesario que la varilla de energía esté completamente
descargada para volver a cargarla.
ADVERTENCIA
No conecte otros cables de alimentación a la toma de corriente
del D-TEK CO2 más que los del adaptador de alimentación de
corriente alterna y los cables de corriente directa diseñados
específicamente para este aparato.
Conecte el cable del adaptador de alimentación de CA al aparato y enchufe
el adaptador a una toma de corriente funcional Obien
Conecte el adaptador del encendedor de cigarrillos al D-TEK CO2 y use la
corriente de la batería de su vehículo.
El indicador de carga de la batería (parte posterior izquierda) destella cuando la
varilla de energía se está cargando y permanece encendido cuando la varilla de
energía se ha cargado por completo. Deben transcurrir 10 horas para completar
la carga.

19
Recambio del cartucho del filtro
El D-TEK CO2 utiliza un cartucho de filtro diseñado especialmente, que se ajusta
en una cubierta protectora. El cartucho del filtro debería cambiarse cuando
aparece suciedad o cuando se aprecie que las sustancias atrapadas en el
cartucho del filtro reducen la sensibilidad del D-TEK CO2.
NOTA: el agua o el aceite no pueden penetrar en el material del filtro, pero sí
impedir el flujo de aire al filtro y reducir la sensibilidad.
PRECAUCIÓN
Desconecte el D-TEK CO2 y sostenga la sonda con el extremo del
filtro orientado hacia abajo durante el desmontaje de la cubierta
del filtro.
Para cambiar el cartucho del filtro, desenrosque la cubierta protectora. Extraiga y
deseche el cartucho del filtro usado. Procure que no penetre humedad ni polvo
en la sonda. No desmonte ni intente limpiar el material del interior del cartucho
del filtro, ya que podría resultar dañado durante la manipulación. Deslice un
cartucho de filtro nuevo en la cubierta. Enrosque la cubierta con el nuevo
cartucho del filtro en la base de la sonda hasta que quede sujeta.
NOTA: es muy importante que, siempre que trabaje con el D-TEK CO2, haya un
cartucho de filtro instalado. De lo contrario, podrían resultar dañados los
componentes del detector de fugas.

20
Recambio de la celda de infrarrojos
ADVERTENCIA
Los componentes pueden calentarse. apague el detector y
desconecte el cable del adaptador de alimentación antes de
retirar la compuerta de la celda de infrarrojos.
La celda de infrarrojos (celda de IR) del D-TEK CO2 se localiza en el cuerpo del
detector. La celda de IR es un conjunto completo compuesto por un tubo
metálico, conectores y componentes electrónicos. Por su diseño, la celda de IR
no puede ser desarmada. Si se desarma la celda, se destruirá. Esta celda de IR
especializada funciona durante aproximadamente 800 horas.
Cuando la celda de IR ha alcanzado el límite de su vida útil, el D-TEK CO2 hace
que destellen todos los indicadores de fugas. Para reemplazar la celda de IR:
1. Localice sobre la tapa superior (en la parte posterior del detector) el pestillo de
la compuerta de la celda de IR.
2. Con un destornillador pequeño, tire del pestillo hacia delante y quite la
compuerta.
3. Agarrando ambas orillas de la etiqueta, tire uniformemente de la celda de IR
para extraerla.
4. Saque del paquete protector la celda de IR de recambio.
5. Alinee con cuidado los cables macho y los tubos de aire en la celda de IR con
los conectores montados en la tarjeta de circuitos. Inserte los cables en los
enchufes y empuje la celda de IR directamente hacia abajo.
NOTE: Asegúrese de que los conectores de los cables en los extremos de la
celda de IR no se doblen y que la celda quede asentada firmemente.
