Ingersoll-Rand 45P3 User manual

Product Information
Save These Instructions
80167596
Edition 1
August 2006
Air Impulse Wrench
45P3, 45PQ1, 55P3, 55PQ1,
60P3, 60PQ1, 70P3, 90P4
Product Information
Especificaciones del producto
Spécifications du produit
Especificações do Produto
产品信息
ES
FR
PT
EN
ZH

280167596_ed1

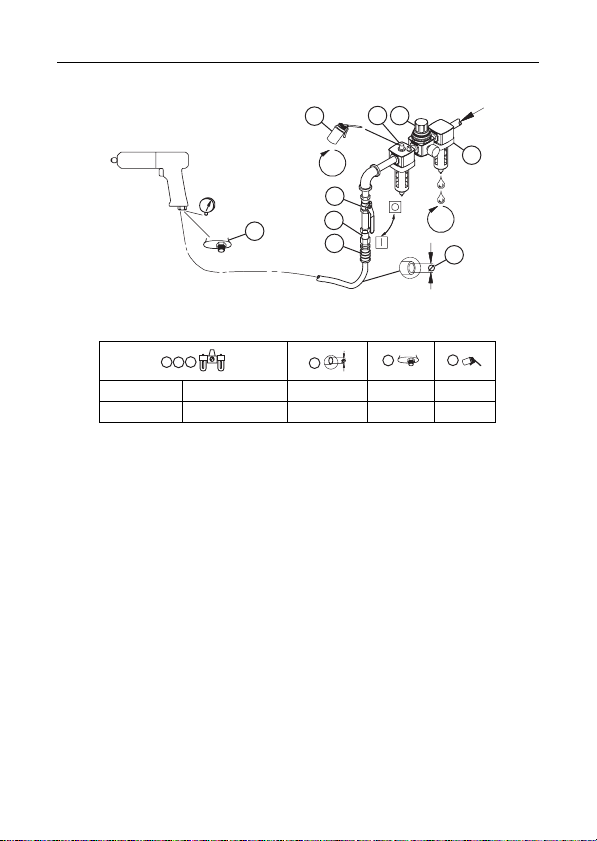

(Dwg. 16585747)
I-R # - NPT I-R # - BS inch (mm) NPT I-R #
C28121-800 C08-C2-FRG0-28 3/8 (9.5) 1/4 50
4
7
5
32
1
9
6
48h
PMAX
24h
8
13
2569

80167596_ed1 EN-1
EN
Product Safety Information
Intended Use:
These tools are designed to remove and install threaded fasteners.
For additional information refer to Air Pulse Tool Product Safety Information Manual
Form 04584983.
Manuals can be downloaded from www.irtools.com.
Product Specifications
Installation and Lubrication
Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet.
Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily.
Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device
across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails
or coupling disconnects. See drawing 16585747 and table on page 2. Maintenance
frequency is shown in circular arrow and defined as h=hours, d=days, and m=months.
Items identified as:
After each 20,000 cycles, or as experience indicates, drain and refill the Impulse Unit
Drive Assembly using the Fluid Replacement Kit (Part No. EQ106S-K400). Lubricate the
hex drive and the output shaft before assembly.
Model(s) Style Drive Free Speed
Type Size rpm
45PQ1 Pistol Insert Bit 1/4” 8,000
45P3 Pistol Square 3/8” 8,000
90P4 Pistol Square 1/2” 6,000
70P3 Pistol Square 3/8” 7,000
55PQ1 Pistol Insert Bit 1/4” 8,000
60PQ1 Pistol Insert Bit 1/4” 6,600
55P3 Pistol Square 3/8” 8,000
60P3 Pistol Square 3/8” 6,600
1. Air filter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-off valve 9. Oil
5. Hose diameter

EN-2 80167596_ed1
EN
Torque Adjustment
To adjust the torque on these Twin Blade Impulse Wrenches, proceed as follows:
1. Remove the Adjustment Hole Plug.
2. Rotate the Drive Shaft until the Torque Adjustment Screw is visible in the opening.
3. Using a 1.5 mm hex wrench, rotate the Adjustment Screw clockwise to increase the
torque output and counter-clockwise to decrease the torque output. Do not rotate the
Oil Plug.
4. Replace the Adjustment Hole Plug.
NOTICE
Make all final adjustments at the job.
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Office or Distributor.

80167596_ed1 ES-1
ES
Información de seguridad sobre el producto
Uso indicado:
Estas herramientas están diseñadas para extraer y montar elementos de sujeción
roscados.
Para obtener más información, consulte el formulario 04584983 del Manual de
información de seguridad del producto.
Los manuales pueden descargarse desde www.irtools.com.
Especificaciones del producto
Instalación y lubricación
Ajuste la línea de suministro de aire para asegurar la máxima presión de funcionamiento
(PMAX) de la herramienta en su entrada. Vacíe el condensado de las válvulas en los
puntos inferiores de la canalización, filtro de aire y depósito del compresor diariamente.
Instale una válvula de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos
en cualquier acoplamiento de manguera sin apagador interno para evitar que las
mangueras den latigazos en caso de que falle una manguera o de que se desconecte el
acoplamiento. Consulte la ilustración 16585747 de la página 2. La frecuencia de
mantenimiento se muestra en forma de flecha circular y se define como h = horas, d = días
y m = meses. Los elementos se identifican como:
Modelo(s) Tipo Accionamiento Velocid ad libre
Tipo Tamaño rpm
45PQ1 Pistola Broca de inserción 1/4” 8,000
45P3 Pistola Cuadrado 3/8” 8,000
90P4 Pistola Cuadrado 1/2” 6,000
70P3 Pistola Cuadrado 3/8” 7,000
55PQ1 Pistola Broca de inserción 1/4” 8,000
60PQ1 Pistola Broca de inserción 1/4” 6,600
55P3 Pistola Cuadrado 3/8” 8,000
60P3 Pistola Cuadrado 3/8” 6,600
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricante 8. Dispositivo de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera

ES-2 80167596_ed1
ES
Después de cada 20.000 ciclos o, según su experiencia, vacíe y rellene el conjunto de
accionamiento de la unidad de impulso con el kit de sustitución de fluidos (N.º referencia
EQ106S-K400). Lubrique el dispositivo de accionamiento hexagonal y el vástago saliente
antes de montarlo.
Ajuste de par
Para ajustar el par de estas llaves de impulso de doble pala, siga estas instrucciones:
1. Retire el tapón del orificio de ajuste.
2. Gire el vástago de accionamiento hasta que se vea el tornillo de ajuste de par en la
abertura.
3. Utilice una llave hexagonal de 1,5 milímetros para rotar el tornillo de ajuste en el
sentido de las agujas del reloj para aumentar la salida del par y en sentido contrario a
las agujas del reloj para disminuir la salida del par. No gire el tapón de aceite.
4. Sustituya el tapón del orificio de ajuste.
AVISO
Realice todos los ajustes finales del trabajo.
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo pueden realizarse en
un centro de servicio autorizado.
Remita todas las comunicaciones a la oficina o distribuidor de Ingersoll Rand más
cercano.

80167596_ed1 FR-1
FR
Consignes de sécurité du produit
Utilisation prévue :
Ces outils sont conçus pour le vissage/dévissage d'éléments de fixation filetés.
Pour des informations complémentaires, reportez-vous au manuel 04584983
d'information de sécurité du produit Outil pneumatique à impulsion.
Les manuels peuvent être téléchargés sur le site www.irtools.com.
Spécifications du produit
Installation et lubrification
Réglez l'alimentation en air de façon à obtenir une pression de fonctionnement maximale
(PMAX) de l’outil au niveau de l'entrée. Drainez quotidiennement le condensat des vannes
situées aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur.
Installez un raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et
utilisez un dispositif anti-débattement sur tous les raccords pour tuyaux sans coupure
interne, afin d'empêcher les tuyaux de fouetter si l'un d'eux se décroche ou si le raccord se
détache. Reportez-vous au schéma 16585747et au tableau de la page 2.La fréquence de
maintenance est indiquée sous la forme d'une flèche circulaire et exprimée en heures (h),
jours (j) et mois (m). Les éléments sont identifiés comme suit :
Après 20 000cycles, ou selon votre expérience, vidangez et remplissez l’ensemble
d’entraînement de l’unité à impulsion à l’aide du kit de remplacement des liquides
(Nº de réf. EQ106S-K400). Lubrifiez la prise hexagonale et l’arbre de sortie avant
l’assemblage.
Modèle(s) Style Entraînement Vit. libre
Type Taille tr/min
45PQ1 Pistolet Outil rapporté 1/4” 8,000
45P3 Pistolet Carré 3/8” 8,000
90P4 Pistolet Carré 1/2” 6,000
70P3 Pistolet Carré 3/8” 7,000
55PQ1 Pistolet Outil rapporté 1/4” 8,000
60PQ1 Pistolet Outil rapporté 1/4” 6,600
55P3 Pistolet Carré 3/8” 8,000
60P3 Pistolet Carré 3/8” 6,600
1. Filtre à air 6. Taille du filetage
2. Régulateur 7. Raccord
3. Lubrificateur 8. Raccordement de sûreté pneumatique
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau

FR-2 80167596_ed1
FR
Réglage du couple
Pour régler le couple sur ces clés à impulsion double lames, procédez de la manière
suivante :
1. Retirez le bouchon de réglage.
2. Faites tourner l’arbre d’entraînement jusqu’à ce que la vis de réglage de couple soit
visible dans l’ouverture.
3. À l'aide d'une clé hexagonale 1,5 mm, faites tourner la vis de réglage dans le sens
horaire pour augmenter le couple de sortie et dans le sens anti-horaire pour le réduire.
Ne faites pas tourner le bouchon de remplissage d'huile.
4. Remplacez le bouchon de réglage.
AVIS
Effectuez tous les réglages finals sur place.
Pièces détachées et maintenance
Lorsque l'outil est arrivé en fin de vie, il est recommandé de le démonter, de dégraisser les
pièces et de trier ces dernières par matériau de manière à pouvoir les recycler.
Ce manuel a été initialement rédigé en anglais.
Seul un centre de service agréé peut effectuer la réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le
plus proche.

80167596_ed1 PT-1
PT
Informações de Segurança do Produto
Utilização Prevista:
Estas ferramentas destinam-se à remoção e à instalação de dispositivos roscados
de fixação.
Para obter informações mais detalhadas, consulte o manual com as informações de
segurança do produto da ferramenta de impulso pneumática, referência n.º
04584983.
Pode transferir manuais do seguinte endereço da Internet: www.irtools.com.
Especificações do Produto
Instalação e lubrificação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de
serviço máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o
condensado da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens),
do filtro de ar e do reservatório do compressor. Instale uma protecção de corte de ar de
segurança de tamanho adequado a montante da mangueira e utilize um dispositivo
antivibração e antiflexão em todas as uniões de mangueiras que não estejam equipadas
com um sistema interno de corte, para evitar que as mangueiras chicoteiem em caso de
rotura da mangueira ou de desligamento da união. Consulte o desenho 16585747 e a
tabela da página 2. A frequência da manutenção é indicada por uma seta circular e é
definida como h=horas, d=dias e m=meses. Itens identificados como:
Modelo(s) Estilo livre Velocidade Livre
Tipo Tamanho rpm
45PQ1 Pistola Acessório Substituível 1/4” 8,000
45P3 Pistola Quadrado 3/8” 8,000
90P4 Pistola Quadrado 1/2” 6,000
70P3 Pistola Quadrado 3/8” 7,000
55PQ1 Pistola Acessório Substituível 1/4” 8,000
60PQ1 Pistola Acessório Substituível 1/4” 6,600
55P3 Pistola Quadrado 3/8” 8,000
60P3 Pistola Quadrado 3/8” 6,600
1. Filtro de ar 6. Tamanho da rosca
2. Regulador 7. União
3. Lubrificador 8. Protecção de corte de ar de segurança
4. Válvula de corte de emergência 9. Óleo
5. Diâmetro da mangueira

PT-2 80167596_ed1
PT
Após cada 20.000 ciclos ou, conforme a experiência o indicar, drene e volte a encher o
conjunto de accionamento da unidade de acção, utilizando o kit de substituição de fluido
(Ref. n.º EQ106S-K400). Lubrifique o accionamento hexagonal e o veio de saída antes da
montagem.
Ajuste do Binário
Para ajustar o binário destas chaves de impulso de lâminas gémeas, proceda da seguinte
forma:
1. Remova o Bujão do Furo de Ajuste.
2. Rode o veio de accionamento até que o parafuso de ajuste do binário de aperto fique
visível no orifício.
3. Utilizando uma chave hexagonal de 1,5 mm, rode o parafuso de ajuste no sentido dos
ponteiros do relógio para aumentar o binário e rode o parafuso de ajuste no sentido
contrário ao dos ponteiros do relógio para diminuir o binário. Nunca rode o bujão do
óleo (C).
4. Substitua o bujão do orifício de ajuste.
NOTA
Execute todos os ajustes finais.
Peças e Manutenção
Uma vez terminada a vida útil da ferramenta, recomendamos que a ferramenta seja
desmontada, limpa de todo e qualquer lubrificante e as peças sejam separadas de acordo
com o respectivo material, de modo a poderem se recicladas.
O idioma original deste manual é o inglês.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro
de Assistência Técnica Autorizado.
Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais
próximo.

80167596_ed1 ZH-1
ZH
产品安全信息
用途：
这些工具专门用于拆卸和安装螺钉。
更多信息，请参考《气动脉冲工具产品安全信息手册表04584983》。
手册可从www.irtools.com 下载。
产品规格
型号 样式 打击头 空载速度
类型 尺寸 每分钟转速
45PQ1 枪式 取芯式钻头 1/4” 8,000
45P3 枪式 四方 3/8” 8,000
90P4 枪式 四方 1/2” 6,000
70P3 枪式 四方 3/8” 7,000
55PQ1 枪式 取芯式钻头 1/4” 8,000
60PQ1 枪式 取芯式钻头 1/4” 6,600
55P3 枪式 四方 3/8” 8,000
60P3 枪式 四方 3/8” 6,600
安装和润滑
选择合适的供气管以确保在工具入口获得最大的工具操作压力(PMAX)。每天从管道、空气
过滤器和压缩机罐的低位置点排空冷凝水。如果软管出现故障或连接断裂，可在软管上流位
置安装一尺寸合适的空气保险装置，并在软管内部不关断情况下，通过任何软管连接使用稳
固装置来防止软管的摆动。请参阅图16585747 和第二页上的表格。定期维护规定用箭头圆
圈显示，定义如下：h= 小时， d= 天， m= 月。项目定义如下：
1. 空气过滤器 6. 螺纹尺寸
2. 调整器 7. 联结
3. 加油器 8. 空气保险装置
4. 紧急关闭阀 9. 机油
5. 软管直径
每20,000 转后，或者根据经验判断，用换液工具套件（零件号EQ106S-K400）充排冲击驱
动总成。安装前，请润滑六角驱动器和输出轴。
扭矩调整
要调整双翼脉冲扳手的扭矩，请执行下列操作：
拔下调整孔塞。
旋转主动轴，直至从开口处可以看到扭矩调整螺钉。
使用1.5 mm六角扳手，顺时针旋转调整螺钉可加大扭矩输出；逆时针旋转则可减小扭矩输
出。切勿旋转油塞。
重新插好调整孔塞。
1.
2.
3.
4.

ZH-2 80167596_ed1
ZH
做最后的调整工作。
部件和维护
当工具到达使用寿命后，建议您将工具拆开、去油，并将零件按材质分开，以便回收。
本手册的原始语言为英文。
工具维修工作只能由具有授权的维修中心执行。
任何事宜，请垂询当地的 Ingersoll Rand 办事处或经销商。

Notes

Notes

Notes

www.irtools.com
© 2006 Ingersoll Rand Company
