Air impact Wrench
Series 5980 and 5982

2 03532124_ed8
4
75
32
1
9
48h
4h
PMAX
24h
8
10
6
(Dwg. 16606964)
13
256910
IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3
C38341-810 C383D1-810 3/4 (25) 3/4 50 100-1lb 45

03532124_ed8 EN-1
EN
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
WARNING
This tool is designed to be operated by a minimum of two persons.
For additional information refer to Air ImpactWrenches Product Safety Information
Manual Form 04580916.
Manuals can be downloaded from www.ingersollrandproducts.com
Product Specications
Model Type of
handle
Drive
Im-
pacts
per
min.
Recom-
mended
Torque Range
Sound Level dB (A)
(ANSI S5.1-1971)
Vibration
Level
(ISO8662)
Type In. ft-lbs (Nm) Pressure Power
(ISO3744)
m/s
5980A1 Lever
throttle Square 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5980A1-EU Lever
throttle Square 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5982A1 Lever
throttle Square 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
5982A1-EU Lever
throttle Square 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

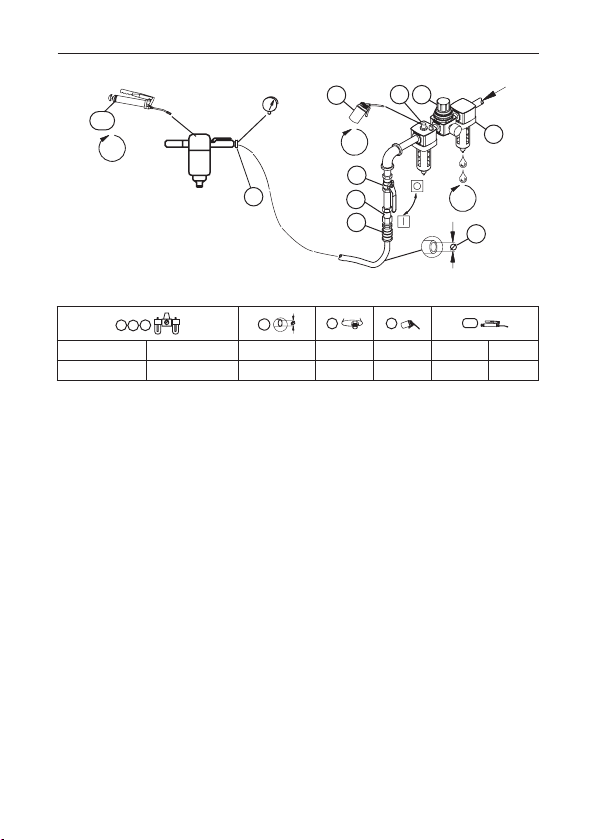

disconnects. See drawing 16606964 and table on page 2.
Maintenance frequency is shown in a circular arrow and de ned as h=hours, d=days, and
m=months of actual use. Items identied as :
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease - through tting

EN-2 03532124_ed8
EN
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

03532124_ed8 ES-1
ES
Información de seguridad sobre el producto
Uso indicado:
Estas llaves de percusión neumáticas están diseñadas para extraer e instalar elementos de
jación roscados.
ADVERTENCIA
Esta herramienta está diseñada para ser operada por un mínimo de dos personas.
Para más información, consulte el Manual de información de seguridad de producto
04580916 Aprietatuercas neumático de percusión.
Los manuales pueden descargarse en www.www.ingersollrandproducts.com
Especicaciones
Modelo Tipo de empu-
-ñadura
Tracción Impac-
tos
por
minuto
Intervalo
de par
recomendado
Nivel sonoro
dB (A)
(ANSI S5.1-1971)
Nivel de
Vibración
(ISO8662)
Tipo in. ft-lbs (Nm) Presión Potencia
(ISO3744) m/s
5980A1 Palanca
de mando Cuadrado
1-1/2 1000 2300-5500
(3119-7460) 106.1 119.1 9.5
5980A1-EU
Palanca
de mando Cuadrado
1-1/2 1000 2300-5500
(3119-7460) 106.1 119.1 9.5
5982A1 Palanca
de mando Cuadrado 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
5982A1-EU Palanca
de mando Cuadrado 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo
antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que
las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se
desconecte. Consulte la dibujo 16606964 y la tabla en la página 2. La frecuencia de
mantenimiento se muestra en forma de echa circular y se dene como h=horas, d=días y
m=meses. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa - por el engrasador

ES-2 03532124_ed8
ES
Piezas y mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

03532124_ed8 FR-1
FR
Informations de sécurité du produit
Utilisation prévue:
Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de
xation letés.
AVERTISSEMENT
Cet outil est conçu pour être utilisé par un minimum de deux personnes.
Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le
manuel d’information de sécurité du produit Clé pneumatique à chocs.
Les manuels peuvent être téléchargés à l’adresse www.www.ingersollrandproducts.com
Régulation de la puissance de percussion
Modèle Type de
poignée
Conduit Im-
pacts
par
min-
utes
Gamme de
couples
recommandée
Niveau acoustique
dB (A)
(ANSI S5.1-1971)
Niveau de
Vibration
(ISO8662)
Type in. ft-lbs (Nm) Pression Puissance
(ISO3744) m/s
5980A1 Gâchette
à levier Carré 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5980A1-EU Gâchette
à levier Carré 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5982A1 Gâchette
à levier Carré 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
5982A1-EU Gâchette
à levier Carré 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Installation et lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16606964 et au tableau de la page 2. Les intervalles d’entretien sont
indiqués à l’aide d’une èche circulaire et dénis à l’aide de lettres (h = heures, d = jours et
m =mois). Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse - pour le raccordement

FR-2 03532124_ed8
FR
Pièces détachées et maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

03532124_ed8 IT-1
IT
Informazioni sulla sicurezza del prodotto
Destinazione d’uso:
Le chiavi ad impulsi pneumatiche sono adatte per operazioni di estrazione e installazione
di dispositivi di ssaggio lettati.
AVVERTIMENTO
Questo attrezzo è stato progettato per essere azionato da un minimo di due persone.
Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla
sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.
I manuali possono essere scaricati da internet al sito www.www.ingersollrandproducts.com
Speciche prodotto
Modello
Tipo di
impug-
natura
Azionamento
Impulsi
al
minuto
Intervallo
coppie
consigliato
Livello acustico
dB (A)
(ANSI S5.1-1971)
Vibrazioni
Livello
(ISO8662)
Tipo in. ft-lbs (Nm) Pressione Potenza
(ISO3744)
m/s
5980A1 Farfalla leva Quadrato 1-1/2 1000 2300-5500
(3119-7460) 106.1 119.1 9.5
5980A1
-EU Farfalla leva Quadrato
1-1/2 1000 2300-5500
(3119-7460) 106.1 119.1 9.5
5982A1 Farfalla leva Quadrato 2-1/2 850 4000-10000
(5424-13560) 105.1 118.1 11.9
5982A1
-EU Farfalla leva Quadrato
2-1/2 850 4000-10000
(5424-13560) 105.1 118.1 11.9
Installazione e lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16606964e la tabella a pagina 2. La frequenza delle operazioni di
manutenzione è indicata da una freccia circolare ed è espressa in h=ore, d=giorni e m=mesi.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Ingrassaggio - attraverso il raccordo

IT-2 03532124_ed8
IT
Ricambi e manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

03532124_ed8 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Schlagschrauber wurden zum Entfernen und Installieren geschraubter
Befestigungselemente entwickelt.
WARNUNG
Dieses Werkzeug muss von mindestens zwei Personen bedient werden.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den
Druckluft-Schlagbohrer 04580916.
Handbücher können von www.www.ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modell Grityp
Antrieb Schläge
pro
Minute
Empfohlener
Drehmomen-
tbereich
Schallpegel dB (A)
(ANSI S5.1-1971)
Schwingungs
Intensität
(ISO8662)
Typ in. ft-lbs (Nm) Druck Stromzufuhr
(ISO3744)
m/s
5980A1 Hebel
drossel quadratisch 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5980A1-EU Hebel
drossel quadratisch 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5982A1 Hebel
drossel quadratisch 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
5982A1-EU Hebel
drossel quadratisch 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an denVentilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16606964und Tabelle auf Seite 2.
Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate
angegeben. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Ölen
5. Schlauchdurchmesser 10. Fetten - über Anschlussstück

DE-2 03532124_ed8
DE
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich
um ein Übersetzung der Originalanleitung.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

03532124_ed8 NL-1
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Deze pneumatische slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te
verwijderen en te plaatsen.
WAARSCHUWING
Dit gereedschap is ontwikkeld om te worden bediend door tenminste twee personen.
Raadpleeg formulier 04580916 in de productveiligheidshandleiding van de pneumatische
slagmoersleutels voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.www.ingersollrandproducts.com
Produktspesikasjoner
Model Type
handgreep
Aandrijving Slagen
per
minuut
Aanbevolen
bereik
koppel
Geluidsniveau
dB (A)
(ANSI S5.1-1971)
Trilling-
sniveau
(ISO8662)
Type in. ft-lbs (Nm) Druk Vermogen
(ISO3744) m/s
5980A1 Bediening-
shendel Vierkant 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5980A1
-EU Bediening- shendel Vierkant 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5982A1 Bediening-
shendel Vierkant 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
5982A1
-EU Bediening- shendel Vierkant 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Installatie en smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de
luchttoevoerleiding hierop geselecteerd zijn.Tap dagelijks condensaat af van kleppen bij lage
punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging met
de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke
slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een
slang valt of een koppeling losraakt. Zie tekening 16606964en tabel op pagina 2.
Frequentie voor onderhoud staat aangegeven in ronde pijl en is gedenieerd als h=uren,
d=dagen en m=maanden. Aangegeven onderdelen:
1. Luchtlter 6. Soort van schroefdraad
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Olie
5. Slangdiameter 10. Smeervet - door smeernippel

NL-2 03532124_ed8
NL
Onderdelen en onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

03532124_ed8 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykluftsnã¸glerne er udformet til at erne og installere gevindskã¥rne lukkemekanismer.
ADVARSEL
Dette værktøj er beregnet til at betjenes a mindst to personer.
For yderligere information henvises der til produktsikkerhedsinformationen til
Trykluftsnøglen i vejledning 04580916.
Vejledningerne kan hentes ned fra www.www.ingersollrandproducts.com
Specikationer
Model Håndtag-
stype
Drev
Slag
pr.
minut
Anbefalet
momentom-
råde
Lydniveau dB (A)
(ANSI S5.1-1971)
Vibrations
Niveau
(ISO8662)
Type in. ft-lbs (Nm) Tryk
Eekt
(ISO3744) m/s
5980A1 gashåndtag Kvadrat 1-1/2 1000 2300-5500
(3119-7460) 106.1 119.1 9.5
5980A1
-EU gashåndtag Kvadrat 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5982A1 gashåndtag Kvadrat 2-1/2 850 4000-10000
(5424-13560) 105.1 118.1 11.9
5982A1
-EU gashåndtag Kvadrat 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Installation og smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en antipiskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16606964 og tabel på side 2. Vedligeholdelsesfrekvensen vises i en cirkulær
pil og deneres som t=timer, d=dage og m=måneder. Elementerne er identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter 10. Fedt - gennem monteringen

DA-2 03532124_ed8
DA
Reservedele og vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale
vejledning.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

03532124_ed8 SV-1
SV
Produktsäkerhetsinformation
Avsedd användning:
Dessa luftdrivna slående muttermaskiner är utformade för att lossa och dra åt gängade
fästelement.
VARNING
Detta verktyg är utformat för att skötas av minst två personer.
För mer information, se Luftdrivna slående muttermaskiners produktsäkerhets
information Form 04580916.
Handböcker kan laddas ner från www.www.ingersollrandproducts.com
Produktspecikationer
Modell Typ av
pådrag
Drivning Slag
per
minut
Rekommenderat
momentområde
Ljudstyrkenivå
dB (A)
(ANSI S5.1-1971)
Vibrations
nivå
(ISO8662)
Typ in. ft-lbs (Nm) Tryck Eekt
(ISO3744)
m/s
5980A1 Avtryckare Fyrkant 1-1/2 1000 2300-5500
(3119-7460) 106.1 119.1 9.5
5980A1
-EU Avtryckare Fyrkant 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5982A1 Avtryckare Fyrkant 2-1/2 850 4000-10000
(5424-13560) 105.1 118.1 11.9
5982A1
-EU Avtryckare Fyrkant 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Installation och smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16606964 och tabellen på sidan 2. Underhållsfrekvensen visas i cirkelpilar och
denieras som h=timmar, d=dagar och m=månader. Posterna denieras som:
1. Luftlter 6. Gängdimension
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Olja
5. Slangdiameter 10. Fett - via anslutning

SV-2 03532124_ed8
SV
Delar och underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin-
struktionerna.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

03532124_ed8 NO-1
NO
Produktspesikasjoner
Tiltenkt bruk:
Trykkluftsnøklene er fremstillet til å erne og montere gjengede festeanordninger.
ADVARSEL
Dette verktøyet er utviklet til å bli betjent av minst to personer.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen
i trykkluftsnøklenes håndboksskjema 04580916.
Håndbøker kan lastes ned fra www.www.ingersollrandproducts.com
Eektstyringssystem
Modell Håndtak-
stype
Drift Slag
per
minutt
Anbefalt
momentom-
råde
Lydnivå dB (A)
(ANSI S5.1-1971)
Vibrasjons
nivå
(ISO8662)
Type in. ft-lbs (Nm) Trykk Styrke
(ISO3744) m/s
5980A1 Pådragsspak Firkant 1-1/2 1000 2300-5500
(3119-7460) 106.1 119.1 9.5
5980A1
-EU Pådragsspak Firkant 1-1/2 1000 2300-5500 (3119-7460) 106.1 119.1 9.5
5982A1 Pådragsspak Firkant 2-1/2 850 4000-10000
(5424-13560) 105.1 118.1 11.9
5982A1
-EU Pådragsspak Firkant 2-1/2 850 4000-10000 (5424-13560) 105.1 118.1 11.9
Installasjon og smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 16606964 og tabell på side 2.Vedlikeholdsfrekvens vises
med rund pil og deneres som t=timer, d=dager, and m=måneder. Punkter identiseres som:
1. Luftlter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Olje
5. Slangediameter 10. Smørefett - gjennom smørenippel

NO-2 03532124_ed8
NO
Deler og vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.
