Ingersoll-Rand 325B User manual

46806519
Edition 3
August 2011
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Технические характеристики изделия
Informacje macje o produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
Informaţii Privind Produsul
RO
Информация за Продукта
BG
Ürün Bilgileri
TR
Air Nibbler
325B
제품 상세
製品仕様
产品信息
ZH
JA
KO

2 46806519_ed3
4
75
32
1
9
68
10
24h
48h
PMAX

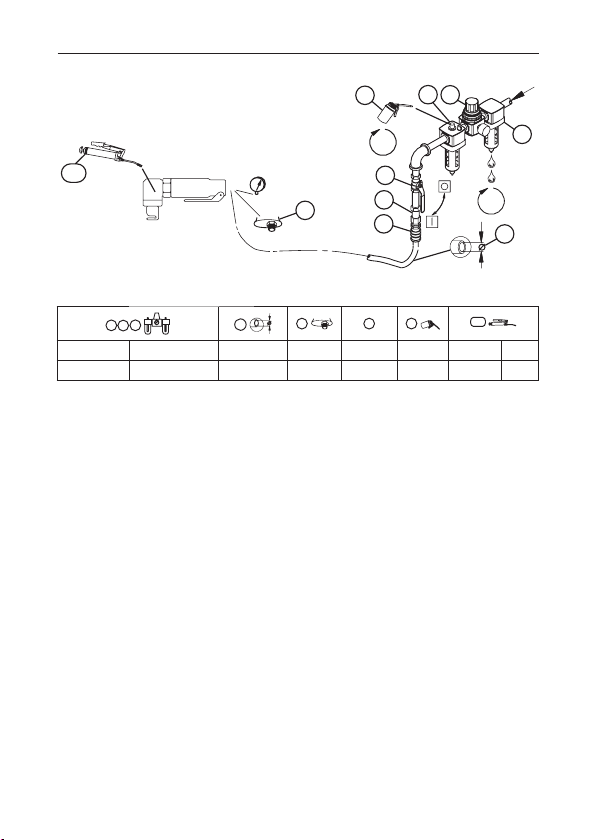

(Dwg. 16578551)
13
2567910
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3
C241-810 C28241-810-B 3/8 (10) 1/4 MSCF32 10 28 3

46806519_ed3 EN-1
EN
Product Safety Information
Intended Use:
It is designed to cut mild steel, aluminum, tin and other materials up to 18 gauge (1.2 mm).
For additional information refer to Product Safety Information Manual Form 04580494.
Manuals can be downloaded from www.ingersollrandproducts.com.
Product Specications
Model
Free
Speed
Max. Material
Thickness
Sound Level dB (A)
(ISO15744)
Vibration (m/s)
(ISO28927)
Strokes/min. Gauge/Inch/mm † Pressure (Lp) ‡ Power (Lw) Level *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB measurement Uncertainty
‡ KwA = 3dB measurement Uncertainty
* K = Vibration measurement Uncertainty
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 16578551 and table on page 2. Maintenance frequency is shown in a circular
arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease - during assembly
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 46806519_ed3
ES
Información de seguridad sobre el producto
Uso indicado:
Esta herramienta está diseñada para cortar acero dulce, aluminio, estaño y otros materiales hasta
de calibre 18 (1.2 mm).
Para obtener más información, consulte el formulario el manual de información de
seguridad del producto - formulario 04580494.
Los manuales pueden descargarse en www.ingersollrandproducts.com.
Especicaciones del producto
Modelo
Velocidad
libre
Grosor máximo
del material.
Nivel sonoro dB (A)
(ISO15744)
Vibración (m/s)
(ISO28927)
Recorridos
por minuto
gauge/
Pulgadas/ mm † Presión (Lp) ‡ Potencia (Lw) Nivel *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-
sulte la dibujo 16578551 y la tabla en la página 2. La frecuencia de mantenimiento se muestra
dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los
elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa - durante el montaje
Piezas y mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-
arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

46806519_ed3 FR-1
FR
Informations de sécurité du produit
Utilisation prévue:
Cet outil est conçu pour découper doux l’acier, l’aluminium, le fer blanc et autres matériaux
d’une épaisseur maximale de 1.2 mm.
Pour plus d’informations, consultez le manuel d’informations de sécurité du produit
- Formulaire 04580494 .
Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com.
Spécications du produit
Modèle
Vitesse
libre
Epaisseur maximale
des matériaux
Niveau acoustique dB (A)
(ISO15744)
Vibration (m/s)
(ISO28927)
Passages
par minute gauge/ Pouces/ mm † Pression (Lp) ‡ Puissance (Lw) Niveau *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
* K = incertitude de mesure (Vibration)
Installation et lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16578551 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que :
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse - pour l’assemblage
Pièces détachées et maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instruc-
tions d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 46806519_ed3
IT
Informazioni sulla sicurezza del prodotto
Destinazione d’uso:
Si tratta di un utensile progettato per tagliare l’acciaio dolce, l’alluminio, lo stagno ed altri materi-
ali no al calibro 18 (1.2 mm).
Per ulteriori informazioni, consultare il modulo 04580494 del Manuale contenente le
informazioni sulla sicurezza del prodotto.
I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com.
Speciche prodotto
Modello/i
Velocità a
vuoto
Spessore materiale
massimo
Livello acustico dB (A)
(ISO15744)
Vibrazioni (m/s)
(ISO28927)
Corse al
minuto Gauge/Pollici/mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
Installazione e lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16578551 e la tabella a pagina 2. La frequenza di manutenzione viene il-
lustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Ingrassaggio - durante il montaggio
Ricambi e manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

46806519_ed3 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Das Werkzeug wurde zum Schneiden von milden Stahl, Aluminium, Blech und anderen Material-
ien bis zur Blechstärke 18 (1.2 mm) entwickelt.
Für zusätzliche Informationen siehe das Formblatt 04580494 im Handbuch Produktsicher-
heitsinformationen.
Handbücher können von www.ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modell
Nenndrehzahl Maximale
Materialstärke
Schallpegel dB (A)
(ISO15744)
Schwingungs (m/s)
(ISO28927)
Hübe pro
Minute Gauge/Zoll/mm † Druck (Lp) ‡ Stromzufuhr (Lw) Spegel *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
* K = Messunsicherheit (Schwingungs)
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti-Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16578551 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Ölen
5. Schlauchdurchmesser 10. Fetten - bei der Montage
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materi-
alarten getrennt der Wiederverwertung zuzuführen.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich
um ein Übersetzung der Originalanleitung.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den autor-
isierten Fachhandel.

NL-1 46806519_ed3
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Deze is ontworpen om zachte staal, aluminium, tin en andere materialen te snijden tot maxi-
maal 18 gauge (1.2 mm).
Zie voor aanvullende informatie formulier 04580494 van de productveiligheidshandleiding
Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com.
Produktspesikasjoner
Model
Onbelasttoerental Maximale
Materiaaldikte
Geluidsniveau dB (A)
(ISO15744)
Trillings (m/s)
(ISO28927)
Bewegingen
per minuut Gauge/Inch/mm † Druk (Lp) ‡ Vermogen (Lw) Niveau *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB
* K = Meetonnauwkeurigheid bij (Trillings)
Installatie en Smering
Om de maximale bedrijfsdruk (Pmax) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 16578551 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en
m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Soort van schroefdraad
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Olie
5. Slangdiameter 10. Smeervet - tijdens montage
Onderdelen en onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedsc-
hap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij
gerecycled kunnen worden.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecen-
trum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

46806519_ed3 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Den er udformet til at skære milde stål, aluminium, tin og andre materialer indtil 18 gauge (1.2 mm).
For yderligere information henvises der til formular 04580494 i vejledningen med
produktsikkerhedsinformation.
Vejledningerne kan hentes ned fra www.ingersollrandproducts.com.
Specikationer
Model
Fri
hastighed
Maksimum
materialetykkelse
Lydniveau dB (A)
(ISO15744)
Vibrations (m/s)
(ISO28927)
Slag pr.
minut
Gauge/
Tommer/
mm
† Tryk (Lp)‡Eekt (Lw) Niveau *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed
* K = måleusikkerhed (Vibrations)
Installation og smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftl-
terets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse
i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden
intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles.
Se tegning 16578551 og tabel på side 2. Vedligeholdelseshyppigheden vises med en rund pil og
deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter 10. Fedt - under samlingen
Reservedele og vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledn-
ing.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.
Olie

SV-1 46806519_ed3
SV
Produktsäkerhetsinformation
Avsedd användning:
Det är konstruerat för att klippa lindrig stål, aluminium, tenn och andra material upp till 18
gauge (1.2 mm).
För mer information, se produktsäkerhetsinformation Form 04580494.
Handböcker kan laddas ner från www.ingersollrandproducts.com.
Produktspecikationer
Modell
Fri
hastighet
Maximal
materialtjocklek
Ljudstyrkenivå dB (A)
(ISO15744)
Vibrations (m/s)
(ISO28927)
Slag per
minut
Gauge/
Tum/ mm † Tryck (Lp)‡Eekt (Lw) Nivå *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet
* K = mätosäkerhet (Vibrations)
Installation och smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets in-
gångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punk-
ter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström från
slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstängning,
för att motverka att slangen rycker till och en slang går sönder eller koppling lossar. Se illustra-
tionen 16578551 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och denieras
som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 6. Gängdimension
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Olja
5. Slangdiameter 10. Fett - under montering
Delar och underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika
delarna sorteras för återvinning.
Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin-
struktionerna.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

46806519_ed3 NO-1
NO
Produktspesikasjoner
Tiltenkt bruk:
Produktet er fremstillet til å skjære mild stål, aluminium, tinn og andre materialer opp til18 gauge
(1.2 mm).
For ytterligere informasjon henvises det til skjema 04580494 i håndboken med produkt-
sikkerhetsinformasjon.
Håndbøker kan lastes ned fra www.ingersollrandproducts.com.
Productspecicaties
Modell Fri hastighet Maksimum
materialetykkelse
Lydnivå dB (A)
(ISO15744)
Vibrasjons (m/s)
(ISO28927)
Slag per minutt Gauge/Tommer/mm † Trykk (Lp) ‡ Styrke (Lw) Nivå *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
Installasjon og smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og kom-
pressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet over
slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller
utilsiktet frakobling. Se tegning 16578551 og tabell på side 2. Vedlikeholdsfrekvens vises i den
sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter identiseres
som:
1. Luftlter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Olje
5. Slangediameter 10. Smørefett - under montering
Deler og vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

FI-1 46806519_ed3
FI
Tuotteen turvaohjeet
Käyttötarkoitus:
Tuote on suunniteltu lievä teräksen, alumiinin, tinan ja muiden materiaalien, joiden enimmäis-
paksuus on 18 mittayksikköä (1.2 mm), leikkaamiseen.
Lisätietoja on tuoteturvallisuuden ohjeessa - lomake 04580494.
Käyttöohjeita voi hakea Web-osoitteesta www.ingersollrandproducts.com.
Erittelyt
Malli
Vapaa nopeus Materiaalin
enimmäispaksuus
Melutaso dB (A)
(ISO15744)
Värinä (m/s)
(ISO28927)
Iskujen määrä
minuutissa
Gauge/
tuumaa/ mm † Paine (Lp) ‡ Teho (Lw) Taso *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB mittauksen epätarkkuus
‡ KwA = 3dB mittauksen epätarkkuus
* K = mittauksen epätarkkuus (Värinä)
Asennus ja voitelu
Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloauko-
ssa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/- kohdista, ilman-
suodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun
yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua,
ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros 16578551
ja taulukko. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina käyttötunteina (h),
-päivinä (d) ja -kuukausina (m). Osien määritelmät:
1. Ilmansuodatin 6. Kierteen koko
2. Säädin 7. Liitäntä
3. Voitelulaite 8. Ilmavaroke
4. Hätäsulkuventtiili 9. Öljy
5. Letkun halkaisija 10. Rasvaus - kokoamisen yhteydessä
Varaosat ja huolto
Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta
rasvasta ja eri materiaalien erittelyä kierrätystä varten.
Alkuperäiset ohjeet ovat englanninkielisiä. Muut kielet ovat alkuperäisen ohjeen käännöksiä.
Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.
Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll Randin toimistoon tai jälleenmyyjälle.

46806519_ed3 PT-1
PT
Informações de Segurança do Produto
Utilização prevista:
A tesoura foi concebida para cortar sauve aço, alumínio, estanho e outros materiais com calibre
máximo de 18 (1.2 mm).
Para obter informações mais detalhadas, consulte o manual com as informações de seg-
urança do produto, com a referência 04580494.
Pode transferir manuais do seguinte endereço da Internet: www.ingersollrandproducts.com.
Especicações do Produto
Modelo
Velocidade
livre
Espessura
Máxima do
Material
Nível de ruído dB (A)
(ISO15744)
Vibrações (m/s)
(ISO28927)
Pulsações
por minuto
gauge/
Polegadas/mm † Pressão (Lp) ‡ Potência (Lw) Nível *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† Incerteza de medida KpA = 3dB
‡ Incerteza de medida KwA = 3dB
* K = Incerteza de medida (Vibrações)
Instalação e lubricação
Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço
máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado
da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e
do reservatório do compressor. Instale um fusível de ar de segurança de tamanho adequado a
montante da mangueira e utilize um dispositivo antivibração e antiexão em todas as uniões de
mangueiras que não estejam equipadas com um sistema interno de interrupção, para evitar que
as mangueiras se agitem se uma mangueira falhar ou se a união se desligar. Consulte o desenho
16578551 e a tabela da página 2. A frequência de manutenção é indicada por uma seta circular e
denida como h=horas, d=dias e m=meses de utilização real. Itens identicados como:
1. Filtro de ar 6. Tamanho da rosca
2. Regulador 7. União
3. Lubricador 8. Fusível de ar de segurança
4. Válvula de interrupção de emergência 9. Óleo
5. Diâmetro da mangueira 10. Massa lubricante - durante a montagem
Peças e Manutenção
Quando a ferramenta não mais funcionar ecazmente, recomenda-se que a mesma seja desmon-
tada, limpa e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.
As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros
idiomas.
A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de As-
sistência Técnica Autorizado.
Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

EL-1 46806519_ed3
EL
Πληροφορίε ασφάλεια προϊόντο
Προοριζόενη χρήση:
Το προϊόν αυτό είναι σχεδιασμένο για την κοπή υλικών από ήπιος ατσάλι, αλουμίνιο, κασσίτερο
και άλλα διαμετρήματος έως 18 gauge (1.2 mm).
Για περισσότερε πληροφορίε ανατρέξτε στο Έντυπο 04580494 του Εγχειριδίου
Πληροφοριών Ασφάλεια Προϊόντο.
Manuals can be downloaded from www.ingersollrandproducts.com.
Προδιαγραφέ προϊόντο
Μοντέλο
Ελεύθερη
ταχύτητα
Μέγιστο πάχο
υλικού
Ηχητική στάθη dB (A)
(ISO15744)
Κραδασών (m/s)
(ISO28927)
ιαδροέ
ανά λεπτό
Gauge/ σε
ίντσε/ mm † Πίεση (Lp) ‡ Ισχύ (Lw) Στάθη *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB αβεβαιότητα μέτρησης
‡ KwA = 3dB αβεβαιότητα μέτρησης
* K = αβεβαιότητα μέτρησης (Κραδασμών)
Εγκατάσταση και Λίπανση
Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης πίεσης
λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το συμπύκνωμα
από τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα και τη δεξαμενή
συμπιεστή. Εγκαταστήστε μία βαλβίδα αέρα ασφαλείας ανάντη του εύκαμπτου σωλήνα και
χρησιμοποιήστε μία συσκευή προστασίας σε οποιαδήποτε σύζευξη εύκαμπτου σωλήνα χωρίς
εσωτερική διακοπή παροχής για την αποφυγή τινάγματος του εύκαμπτου σωλήνα σε περίπτωση
αστοχίας του σωλήνα ή αποσύνδεσης της σύζευξης. Βλέπε το σχέδιο 16578551 και τον πίνακα
στη σελίδα 2. Η Η συχνότητα συντήρησης εμφανίζεται με κυκλικό βέλος και οριζεται ως h=ώρες,
d=ημέρες και m=μήνες πραγματικής χρήσης. Αντικείμενα αναγνωρίζονται ως:
1. Φίλτρο αέρα 6. Μέγεθος σπειρώματος
2. Ρυθμιστής 7. Σύζευξη
3. Λιπαντής 8. Βαλβίδα αέρα ασφαλείας
4. Βαλβίδα διακόπτης έκτακτης 9. Λάδι
5. Διάμετρος εύκαμπτου σωλήνα 10. Γρασάρισμα – κατά τη συναρμολόγηση
Εξαρτήατα και Συντήρηση
Οταν η προβλεπόmενη περίοδος κανονικής ζωής του εργαλείου έχει λήξει, συνιστάται η
αποσυναρmολόγηοη του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών κατά
υλικό για να mπορέσουν να ανακυκλωθούν.
Οι πρωτότυπες οδηγίες είναι στα αγγλικά. Οι άλλες γλώσσες είναι μετάφραση των πρωτότυπων
οδηγιών.
Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτημένο Κέντρο
Συντήρησης.
Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της
Ingersoll Rand Αναγνώριση προειδοποιητικού συμβόλου.

46806519_ed3 SL-1
SL
Informacije o varnosti izdelka
Namen:
Orodje je namenjeno rezanju blage jekla, aluminija, pločevine in drugih materialov, katerih
debelina ne presega 1.2 mm (18 gauge).
Za dodatne informacije poglejte Priročnik za varno delo z izdelkom – obrazec 04580494.
Priročnike lahko snamete s spletne strani www.ingersollrandproducts.com.
Specikacije izdelka
Model Voľnobeh Največja Debelina
Materiala
Raven Hrupa dB (A)
(ISO15744)
Vibracije (m/s)
(ISO28927)
Udarcev na Minuto Gauge/Inch/mm † Pritisk (Lp) ‡ Moč (Lw) Stopnja *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB spremenljivost merjenja
‡ KwA = 3dB spremenljivost merjenja
* K = spremenljivost merjenja (Vibracije)
Namestitev in mazanje
Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem
priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda,
zračnih ltrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko
v gornjem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez
notranjega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj
izključi. Glejte sliko 16578551 in tabelo na strani 2. Pogostost vzdrževanja je prikazana v krožni
puščici in opredeljena v h=urah, d=dnevih in m=mesecih dejanske uporabe. Postavke, označene
kot:
1. Zračni lter 6. Velikost navoja
2. Regulator 7. Spoj
3. Mazalka 8. Varnostna zračna varovalka
4. Varnostni izključitveni ventil 9. Olje
5. Premer cevi 10. Mast – med sestavljanjem
Sestavni deli in vzdrževanje
Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po
sestavnih surovinah, da ga bo mogoče reciklirati.
Izvirni jezik navodil je angleški. Navodila v drugih jezikih so prevodi izvirnih navodil.
Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center.
Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja
Ingersoll Rand.

SK-1 46806519_ed3
SK
Bezpečnostné informácie k výrobku
Účel použitia:
Určené na strihanie mäkká ocele, hliníka, cínu a iných materiálov do hrúbky 18 (1.2 mm).
Ďalšie informácie nájdete vo formulári 04580494 príručky Bezpečnostné inštrukcie k
produktu.
Príručky si môžete stiahnut’z webovej adresy www.ingersollrandproducts.com.
Špecikácie produktu
Model
Voľnobeh Maximálna
hrúbka materiálu
Hladina hluku dB (A)
(ISO15744)
Vibrácií (m/s)
(ISO28927)
Počet cyklov za
minútu Gauge/ Inch/ mm † Akustickýt- lak (Lp)
‡ Akustick-
ývýkon (Lw)Hladina *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB neurčitost’ merania
‡ KwA = 3dB neurčitost’merania
* K = neurčitost’merania (Vibrácií)
Inštalácia a mazanie
Zabezpečte veľkost’ prívodu vzduchu tak, aby sa zabezpečil maximálny prevádzkový tlak
(PMAX) v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v spodnej
časti (častiach) potrubia, vzduchového ltra a nádrže kompresora. Nainštalujte bezpečnostný
vzduchový istič primeraného rozmeru na vrchný koniec hadice a protišvihové zariadenie cez
všetky hadicové spoje bez vnútorného uzáveru, aby sa zabránilo švihaniu hadice, ak zlyhá hadica
alebo dôjde k uvoľneniu spoja. Viď obr. 16578551 a tabuľka na str. 2. Interval vykonávania údržby
je znázornený v kruhovej šípke a denovaný ako h = hodiny, d = dni a m = mesiace skutočného
používania. Prehľad položiek:
1. Vzduchový lter 6. Veľkost’závitu
2. Regulátor 7. Spojenie
3. Mazivo 8. Bezpečnostný vzduchový istič
4. Núdzový uzatvárací ventil 9. Olej
5. Priemer hadice 10. Mazanie – počas montáže
Diely a Údržba
Keď skončí životnost’ náradia, odporúčame náradie rozobrat’, odstránit’ mazivá a roztriedit’ diely
podľa materiálu tak, aby mohli byt’ recyklované.
Originál pokynov je v angličtine. Texty v ostatných jazykoch sú prekladom originálu pokynov.
Oprava a údržba náradia by mala byt’vykonávaná iba v autorizovanom servisnom stredisku.
Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora.

46806519_ed3 CS-1
CS
Bezpečnostní informace k výrobku
Účel použití:
Jsou určeny ke stříhání měkká oceli, hliníku, cínu a dalších materiálů aždo
tloušt’ky 18 (1.2 mm).
Další informace najdete ve formuláři 04580494 příručky Bezpečnostní informace.
Příručky si můžete stáhnout z webové adresy www.ingersollrandproducts.com.
Specikace výrobku
Model
Rychlost
při volném
chodu
Maximální
tloušt’ka
materiálu
Hladina hluku dB (A)
(ISO15744)
Vibrací (m/s)
(ISO28927)
Zdvihy za
minutu Gauge/Inch/mm † Akustickýtlak (Lp) ‡ Akustickývýkon (Lw) Hladina *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB neurčitost měření
‡ KwA = 3dB neurčitost měření
* K = neurčitost měření (Vibrací)
Instalace a mazání
Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho max-
imální provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech) potrubí,
vzduchového ltru a nádrže kompresoru odstranujte denne. Proti směru vedení nainstalujte
bezpečnostní vzduchovou pojistku a přes všechna spojení vedení bez interního zavírání použijte
zařízení proti házení, abyste zamezili házení vedení v případě, že dojde k porušení vedení nebo
přerušení spojení. Na obr. 16578551 a tabulka na str. 2. Četnost údržby je uváděna v kruhové
šipce a je denována jako h = hodiny, d = dny a m = měsíce skutečného provozu. Prehled
položek:
1. Vzduchový ltr 6. Velikost závitu
2. Regulátor 7. Spojení
3. Mazivo 8. Bezpečnostní vzduchová pojistka
4. Nouzový uzavírací ventil 9. Olej
5. Prumer hadice 10. Mazání - v prubehu montáže
Díly a údržba
Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit
díly podle materiálu tak, aby mohly být recyklovány.
Originální návod je v angličtině. Další jazyky jsou překladem originálního návodu.
Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku.
Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

ET-1 46806519_ed3
ET
Toote Ohutusteave
Ettenähtud Kasutamine:
Tööriist on ette nähtud kerge terase, alumiiniumi või muu materjali kaliibriga kuni
18 (1.2 mm) lõikamiseks.
Lisateavet leiate toote ohutusjuhendist – vorm 04580494.
Teatmikke saab alla laadida aadressilt www.ingersollrandproducts.com.
Toote spetsikatsioon
Mudel Tühikäigu kiirus Materjali
maksimumpaksus
Müratase dB (A)
(ISO15744)
Vibratsioon (m/s)
(ISO28927)
Käiku minutis Gauge/Inch/mm † Rõhk (Lp) ‡ Võimsus (Lw) Tase *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB mõõtemääramatus
‡ KwA = 3dB mõõtemääramatus
* K = mõõtemääramatus (Vibratsioon)
Paigaldamine ja Määrimine
Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteli-
in. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhultrist ja kompressoripaa-
gist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud õhukaitseklapp
ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid seadmeid, et vältida
vooliku visklemist selle purunemise või liite lahtituleku korral. Vt joonis 16578551 ja tabel lk 2.
Hoolduse sagedus on näidatud ümarnoolel ja seda määratletakse järgmiselt: h=tunnid,
d=päevad ja m=kuud tööriista tegelikku kasutamist. Detailid on järgmised:
1. Õhulter 6. Keerme suurus
2. Regulaator 7. Liide
3. Õlitaja 8. Õhukaitseklapp
4. Hädaseiskamisventiil 9. Õli
5. Vooliku läbimõõt 10. Määrimine - montaa˛i ajal
Osad ja hooldus
Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada määrdeainetest
ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida.
Originaaljuhend on inglise keeles. Juhendid teistes keeltes on tõlgitud originaaljuhendist.
Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses.
Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo või edasimüüja poole.

46806519_ed3 HU-1
HU
A termékre vonatkozó biztonsági információk
Rendeltetés:
Enyhék Acél, alumínium, bádog és egyéb, legfeljebb 18-as (1.2 mm) anyagok vágására tervezték.
További információk a termék 04580494 számú termékbiztonsági útmutatójában találhatók.
A kézikönyvek letöltési címe: www.ingersollrandproducts.com.
A termék jellemzői
Modellek
Lehetséges
sebesség
Maximum
anyagvastagság
Zajszint dB (A)
(ISO15744)
Vibrációs (m/s)
(ISO28927)
Ütés per
perc Gauge/ Inch/ mm † nyomás (Lp) ‡ teljesítmény (Lw) Szint *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB mérési bizonytalanság
‡ KwA = 3dB mérési bizonytalanság
* K = mérési bizonytalanság (Vibrációs)
Telepítés és kenés
A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális
üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb
pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a konden-
zátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő ágába és
használjon megfelelő rögzítőszerkezetet a belső elzáró szerelvény nélküli tömlőkben, hogy a
tömlő megrongálódása, vagy a csatlakozás szétválása esetén a tömlő ne mozdulhasson el. Lásd
a 16578551 rajzot és a táblázatot a 2. oldalon. A karbantartás gyakoriságát körkörös nyíl jelzi, és
tényleges szerszámhasználati h=órákban, d=napokban, és m=hónapokban kerül meghatáro-
zásra. Az elemek azonosítása:
1. Levegőszűrő 6. Menetméret
2. Nyomásszabályzó 7. Csatlakozás
3. Olajozó 8. Biztonsági levegőszelep
4. Vészleállító szelep 9. Olaj
5. Tömlőátmérő 10. Gépzsír – az összeszerelés során
Alkatrészek és karbantartás
Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az alk-
atrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani.
Az eredeti utasítások angolul elérhetőek. A más nyelveken olvasható utasítások az eredeti
utasítás fordításai.
A szerszám javítását csak arra feljogosított szervizközpont végzheti.
Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz.

LT-1 46806519_ed3
LT
Gaminio saugos informacija
Paskirtis:
Skirtas pjauti lengvo plienui, aliuminiui, skardai ir kitoms medžiagoms iki 18 dydžio (1.2 mm).
Daugiau informacijos ieškokite gaminio saugos informacijos vadove – forma 04580494.
Instrukcijas galite atsisiųsti iš svetainės www.ingersollrandproducts.com internete.
Gaminio techniniai duomenys
Modelis
Laisvosios
eigos greitis
Didžiausias
medžiagos storis
Garso lygis dB (A)
(ISO15744)
Vibracijos (m/s)
(ISO28927)
Smūgių
per minutę Gauge/ Inch/ mm † Slėgis (Lp) ‡ Galia (Lw) Lygis *K
325B 4200 18/.05/1.2 96 107 15.9 1.9
† KpA = 3dB matavimo paklaida
‡ KwA = 3dB matavimo paklaida
* K = matavimo paklaida (Vibracijos)
Prijungimas ir sutepimas
Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo antgalyje
(PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų) dalyje ir kompreso-
riaus bako išleiskite kasdien. Aukščiau žarnos sumontuokite apsauginį oro vožtuvą, o ties visomis
žarnos jungiamosiomis movomis be vidinio uždaromojo įtaiso sumontuokite įtaisą, kuris neleistų
žarnai mėtytis į šalis, jei nutrūktų žarna ar atsijungtų jungiamoji mova. Žiūrėkite 16578551 pav.
ir lentelę 2 psl. Techninės priežiūros dažnis nurodytas žiedinėje rodyklėje ir nustatomas pagal
faktinio naudojimo h=valandas, d=dienas ir m=mėnesius. Sudedamosios dalys identikuojamos
taip:
1. Oro ltras 6. Sriegio matmenys
2. Reguliatorius 7. Jungiamoji mova
3. Tepimo įtaisas 8. Apsauginis oro vožtuvas
4. Avarinio išjungimo vožtuvas 9. Alyva
5. Žarnos skersmuo 10. Tepkite surinkimo metu.
Dalys ir priežiūra
Pasibaigus prietaiso eksploatacijos terminui rekomenduojame išardyti jį, pašalinti nuo detalių tepalą,
suskirstyti detales pagal medžiagą, iš kurios jos pagamintos, ir pristatyti atliekų perdirbimo įmonei.
Originalios instrukcijos yra anglų kalba. Kitomis kalbomis yra originalių instrukcijų vertimas.
Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai.
Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją.
