Ingersoll-Rand LA158 User manual

04584884
Edition 2
January 2010
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
Технические характеристики изделия
Informacje o produkcie
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
Informaţii privind produsul
Информация за продукта
BG
RO
Air Impact Wrench
LA158
제품 상세
製品仕様
产品信息
ZH
JA
KO

2 04584884_ed2
10
4
75
32
1
9
6
48h
PMAX
9
8h
24h
48h
8
(Dwg. 16573172)
13
2
5
6
7
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3
C38341-810 C383D1-810 3/8 (10) 1/4 MSCF43 10 50 40

04584884_ed2 EN-1
EN
Product Safety Information
Intended Use:
This Air Impact Wrench is designed to remove and install threaded fasteners.
For additional information refer to Air Impact Wrench Product Safety Information Manual
Form 04580916.
Manuals can be downloaded from www.ingersollrandproducts.com
Power Management System
For models that include a power management system, the system allows operator reduction
of maximum output power in the forward direction. The power management system does not
aect the output power in the reverse direction.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specic power. The power
output can be further reduced in forward or reverse by using the variable throttle.
Product Specications
Model Style
Drive Impacts
per Min.
Recommended Torque Range
Type Size Forward
ft-lb (Nm)
Reverse
ft-lb (Nm)
LA158 Pistol Square 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Model
Sound Level dB(A)
(ISO15744)
Vibration
(ISO28927) m/s²
† Pressure (Lp) ‡ Power (Lw) Level *K
LA158 88.4 99.4 3.3 1.1
† KpA = 3dB measurement uncertanity
‡ KwA = 3dB measurement uncertanity
* K = Vibration measurement uncertanity

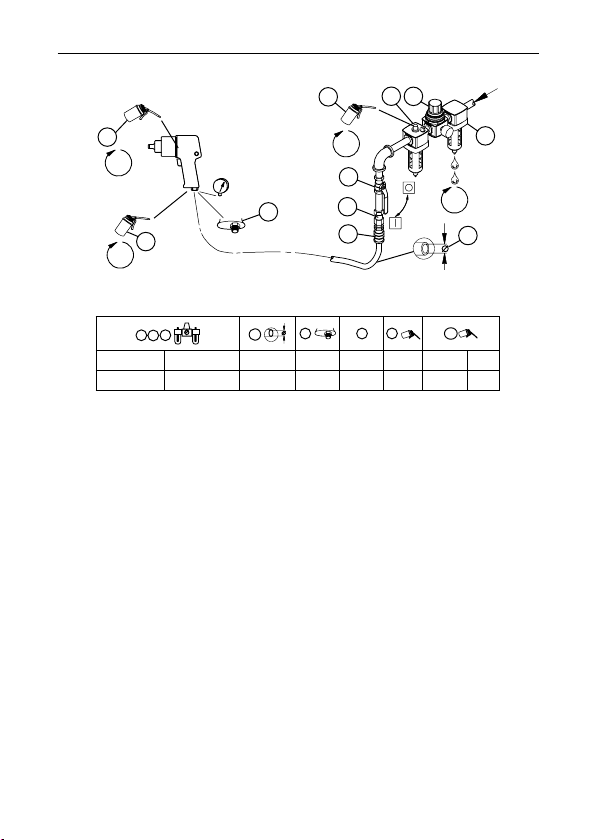

Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16573172 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Oil - Fill the Chamber

EN-2 04584884_ed2
EN
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

04584884_ed2 ES-1
ES
Información de Seguridad Sobre el Producto
Uso Indicado:
Esta llave de percusión neumática está diseñadas para extraer e instalar elementos de
fijación roscados.
Para más información, consulte el Manual de información de seguridad de
producto 04580916 Aprietatuercas neumático de percusión.
Los manuales pueden descargarse en www.ingersollrandproducts.com
Gestión de la Potencia de Impacto
Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador
reducir la potencia de salida máxima de atornillado. El sistema de gestión de potencia no afecta
a la potencia de salida en aflojado.
Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado.
Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia exacta. La
potencia disponible se puede reducir aún más en la dirección de atornillado o aflojado con el
mando variable.
Especicaciones del Producto
Modelo Tipo
Tracción Impactos
por
Minuto
Intervalo de par Recomendado
Tipo Tamaño Avance
ft-lb (Nm)
Retroceso
ft-lb (Nm)
LA158 Pistola Cuadrado 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Modelo
Nivel Sonoro dB (A)
(ISO15744)
Vibración
(ISO28927) m/s²
† Presión (Lp) ‡ Potencia (Lw) Nivel *K
LA158 88.4 99.4 3.3 1.1
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)

ES-2 04584884_ed2
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos
en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den
latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Consulte la
dibujo 16573172 y la tabla en la página 2.La frecuencia de mantenimiento se muestra dentro de
una flecha circular y se define como h = horas, d = días y m = meses de uso real. Los elementos se
identifican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Si es necesario, rellene la cámara de aceite
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

04584884_ed2 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces clés à chocs pneumatiques sont conçues pour démonter et installer vis et écrous.
Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le
manuel d’information de sécurité du produit Clé pneumatique à chocs.
Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com
Régulation de la Puissance de Percussion
Les modèles équipés d’un système de régulation de la puissance permettent de réduire la
puissance de sortie maximale vers l’avant. Le régulateur de puissance n’agit pas sur la puissance
de sortie vers l’arrière.
Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau
recherché. Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise.
La puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la gâchette
progressive.
Spécications du Produit
Modèle Burin
Conduit Impacts
par
Minutes
Gamme de Couples
Recommandée
Type Taille En Avant
ft-lb (Nm)
Inversion
ft-lb (Nm)
LA158 Pistolet Engrenage 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Modèle
Niveau Acoustique dB(A)
(ISO15744)
Vibration
(ISO28927) m/s²
† Pression (Lp) ‡ Puissance (Lw) Niveau *K
LA158 88.4 99.4 3.3 1.1
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
* K = incertitude de mesure (Vibration)

FR-2 04584884_ed2
FR
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16573172 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Regulator 7. Raccord
3. Lubricator 8. Raccordement à air de sûreté
5. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Remplissez la chambre d’huile
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

04584884_ed2 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Destinazione D’uso:
Questa chiave pneumatica ad impulsi è adatta ad operazioni di estrazione e installazione
di dispositivi di ssaggio lettati.
Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla
sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.
I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com
Sistema di Regolazione della Potenza
Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza
massima erogata nel senso di rotazione orario. Il sistema di regolazione della potenza non
funziona però nel senso di rotazione opposto.
Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza desid-
erato. Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e
NON indicano nessuna potenza specica. La potenza erogata può essere ulteriormente ridotta in
entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.
Speciche Prodotto
Modello Stile
Azionamento Impulsi
al
Minuto.
Intervallo Coppie Consigliato
Tipo Dimensioni Avanti
ft-lb (Nm)
Indietro
ft-lb (Nm)
LA158 Impugnatura Squadra 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Modello
Livello Acustico dB(A)
(ISO15744)
Vibrazioni
(ISO28927) m/s²
† Pressione (Lp) ‡ Potenza (Lw) Livello *K
LA158 88.4 99.4 3.3 1.1
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)

IT-2 04584884_ed2
IT
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16573172 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Regolatore
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Rabboccare il serbatoio dell’olio
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l’inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

04584884_ed2 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Dieser Druckluft-Schlagschrauber wurde zum Entfernen und Installieren von
Gewindebefestigungselementen entwickelt.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den
Druckluft- Schlagbohrer 04580916.
Handbücher können vonwww.ingersollrandproducts.com heruntergeladen werden.
Steuerung der Schlagkraft
Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die maxi-
male Ausgangskraft in der Vorwärtsrichtung reduzieren. Das System hat keinen Einuss auf die
Ausgangskraft in der Rückwärtsrichtung.
Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu drehen.
Die Kraftanzeigen dienen nur zur Referenz und zeigen KEIN spezisches Drehmoment an. Die
Kraftabgabe kann weiter in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in dem der
Drücker variabel betätigt wird.
Technische Produktdaten
Modell Machart
Antrieb Schläge
pro
Minute
Empfohlener Drehmomentbereich
Typ Größe Vorwärts
ft-lb (Nm)
Rückwärts
ft-lb (Nm)
LA158 Pistole Quadratischer
Ausgangsantrieb 3/4” 1,000 200-600 (271-813)
200-600
(271-813)
Modell
Schallpegel dB(A)
(ISO15744)
Schwingungs
(ISO28927) m/s²
† Druck (Lp) ‡ Stromzufuhr (Lw) Spegel *K
LA158 88.4 99.4 3.3 1.1
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
* K = Messunsicherheit (Schwingungs)

DE-2 04584884_ed2
DE
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16573172 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Ölen
5. Schlauchdurchmesser 10. Ölen - füllen Sie den Raum
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

04584884_ed2 NL-1
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische slagmoersleutel is bedoeld om schroefdraadbevestigingen te verwij-
deren en te plaatsen.
Raadpleeg formulier 04580916 in de productveiligheidshandleiding van de pneumatische
slagmoersleutels voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com
Krachtregelingssysteem
Voor modellen met een krachtregelingssysteem geldt dat de bediener de maximaal geleverde
kracht in voorwaartse richting kan verminderen. Het krachtregelingssysteem heeft geen invloed
op de geleverde kracht in achterwaartse richting.
Draai de krachtregelaar naar het gewenste niveau om de kracht aan te passen.
De krachtindicators zijn ter referentie en geven GEEN specieke kracht aan. De geleverde kracht
kan verder in voorwaartse of achterwaartse richting worden verminderd door de variabele
gasklep te gebruiken.
Produktspesikasjoner
Modell Soort
Aandrijving Slagen
per
minuut
Aanbevolen Bereik Koppel
Type Afmeting Vooruit
ft-lb (Nm)
Achteruit
ft-lb (Nm)
LA158 Pistool Haaks 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Modell
Geluidsniveau dB(A)
(ISO15744)
Trillings
(ISO28927) m/s²
† Druk (Lp) ‡ Vermogen (Lw) Niveau *K
LA158 88.4 99.4 3.3 1.1
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB
* Meetonnauwkeurigheid bij K (Trillings) K

NL-2 04584884_ed2
NL
Installatie en Smering
Om de maximale bedrijfsdruk ( PMAX) bij de luchtinlaat van het toestel te garanderen, moet de
luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage
punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging met
de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke
slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een
slang valt of een koppeling losraakt. Zie tekening 16573172 en tabel op pagina 2.
De onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen
en m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Soort van schroefdraad
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Olie
5. Slangdiameter 10. Vul de oliekamer
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedsc-
hap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij
gerecycled kunnen worden.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend service
centrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

04584884_ed2 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykluftsnøglerne er udformet til at erne og installere gevindskårne lukkemekanismer.
For yderligere information henvises der til produktsikkerhedsinformationen til
Trykluftsnøglen i vejledning 04580916.
Vejledningerne kan hentes ned fra www.ingersollrandproducts.com
Slageektstyring
For modeller, der inkluderer et eektstyringssystem, tillader systemet operatørreduktion af den
maksimale udgangseekt i den fremadgående retning. Eektstyringssystemet påvirker ikke
udgangseekten i den modsatte retning.
Drej eektregulatoren til den ønskede niveauindikator for at justere eekten. Indikatorerne for
eektniveau er til reference og angiver IKKE en bestemt eekt. Udgangseekten kan reduceres
yderligere i fremadgående eller modsat retning vha. det regulerbare spjæld.
Produktspecikationer
Model Stil
Drev Slag
pr.
Minut
Anbefalet momentområde
Type Størrelse Fremad
ft-lb (Nm)
Tilbagegående
ft-lb (Nm)
LA158 Pistol Kvadrat 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Model
Lydniveau dB(A)
(ISO15744)
Vibrations
(ISO28927) m/s²
† Tryk (Lp) ‡ Eekt (Lw) Niveau *K
LA158 88.4 99.4 3.3 1.1
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed
* K = måleusikkerhed (Vibrations)

DA-2 04584884_ed2
DA
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en antipiskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16573172 og tabel på side 2. Vedligeholdelseshyppigheden vises med
en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter 10. Fyld olierummet
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

04584884_ed2 SV-1
SV
Produktsäkerhetsinformation
Avsedd Användning:
Denna tryckluftsdragare är avsedd för att lossa och dra åt gängade fästelement.
För mer information, se Luftdrivna slående muttermaskiners roduktsäkerhetsinformation
Form 04580916.
Handböcker kan laddas ner från www.ingersollrandproducts.com
Eekthanteringssystem
För modeller som har ett eekthanteringssystem gör systemet det möjligt för användaren att
reducera den maximala uteekten i framåtläget. Eekthanteringssystemet påverkar inte
uteekten i bakåtläget.
För att justera eekten vrider man på eektregulatorn till önskad nivåindikering.
Indikatorerna för eektnivån är ämnade som referens och INTE för att indikera en specik eekt.
Uteekten kan reduceras ytterligare i framåt- eller bakåtläget genom att använda ett variabelt
tryckreglage.
Produktspecikationer
Modell Typ
Drivning Slag
per
Minut
Rekommenderat Momentområde
Typ Storlek Framåt
ft-lb (Nm)
Bakåt
ft-lb (Nm)
LA158 Pistol Fyrkant 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Modell
Ljudstyrkenivå dB(A)
(ISO15744)
Vibrations
(ISO28927) m/s²
† Tryck (Lp) ‡ Eekt (Lw) Nivå *K
LA158 88.4 99.4 3.3 1.1
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet
* K = mätosäkerhet (Vibrations)
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16573172 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 6. Gängdimension
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Olja
5. Slangdiameter 10. Oljepåfyllning, om sådan nns

SV-2 04584884_ed2
SV
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Det ursprungliga språket för den här handboken är engelska.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

04584884_ed2 NO-1
NO
Produktspesikasjoner
Tiltenkt Bruk:
Trykkluftsnøklen er fremstilt for til å erne og montere gjengede festeanordninger.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i
trykkluftsnøklenes håndboksskjema 04580916.
Håndbøker kan lastes ned fra www.ingersollrandproducts.com
Eektstyringssystem
For modeller med et eektstyringssystem tillater systemet operatørreduksjon av maksimum ut-
gangseekt i retning forover. Eektstyringssystemet påvirker ikke utgangseekt i motsatt retning.
For å justere eekten vrir du eektregulatoren til ønsket nivåindikator.
Eektnivåindikatorene er til referanse og viser IKKE spesikk eekt. Eektutgangen kan
reduseres ytterligere i retning forover eller bakover med den variable pådragsmekanismen.
Productspecicaties
Modell Type
Drift Slag
per
Minutt
Anbefalt Momentområde
Type Størrelse Forover
ft-lb (Nm)
Bakover
ft-lb (Nm)
LA158 Pistol Firkant 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Modell
Lydnivå dB(A)
(ISO15744)
Vibrasjons
(ISO28927) m/s²
† Trykk (Lp) ‡ Styrke (Lw) Nivå *K
LA158 88.4 99.4 3.3 1.1
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 16573172 og tabell på side 2. Vedlikeholdsfrekvens vises i den
sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter identiseres som:
1. Luftlter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Olje
5. Slangediameter 10. Fyll oljekammeret
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

FI-1 04584884_ed2
FI
Tuotteen Turvaohjeet
Käyttötarkoitus:
Tämä paineilmatoiminen iskuväännin on suunniteltu kierteillä varustettujen
kiinnikkeiden irrottamiseen ja asentamiseen.
Lisätietoja on Paineilmatoimisten impaktiavainten tuoteturvallisuuden
lomakkeessa 04580916.
Käyttöohjeita voi hakea Web-osoitteesta www.ingersollrandproducts.com
Voimanhallintajärjestelmä
Jos järjestelmässä on voimanhallintajärjestelmä, järjestelmä mahdollistaa sen, että käyttäjä
vähentää eteenpäin suuntautuvaa maksimivoimaa. Voimanhallintajärjestelmä ei vaikuta tehoon
takasuunnassa.
Voit säätää voimaa kiertämällä voimansäädintä halutun taso-osoittimen kohdalle. Voimatason
osoittimet ovat vain viitteellisiä EIVÄTKÄ ne osoita tiettyä voimaa. Voimantuottoa eteen- tai
taaksepäin voidaan edellään vähentää käyttämällä muuttuvaa säädintä.
Tuotteen Tekniset Tiedot
Malli Tyyli
Käyttölaite Iskujen
määrä
Minuutissa
Suositeltu Momentti
Koko Koko Eteenpäin
ft-lb (Nm)
Taaksepäin
ft-lb (Nm)
LA158 Pistooli Neliskulmainen 3/8” 1400 5-75 (6.8-100) 5-75 (6.8-100)
Malli
Melutaso dB(A)
(ISO15744)
Värinä
(ISO28927) m/s²
† Paine (Lp) ‡ Teho (Lw) Taso *K
LA158 88.4 99.4 3.3 1.1
† KpA = 3dB mittauksen epätarkkuus
‡ KwA = 3dB mittauksen epätarkkuus
* K = mittauksen epätarkkuus (Värinä)
Asennus ja Voitelu
Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun
tuloaukossa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/-kohdis-
ta, ilmansuodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke
letkuun yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä
sulkua, ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros
16573172 ja taulukko. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina
käyttötunteina (h), -päivinä (d) ja -kuukausina (m). Osien määritelmät:
1. Ilmansuodatin 6. Kierteen koko
2. Säädin 7. Liitäntä
3. Voitelulaite 8. Ilmavaroke
4. Hätäsulkuventtiili 9. Öljy
5. Letkun halkaisija 10. Täytä öljykammio tarvittaessa
