Air Impulse Wrench
Models 180PQ1-EU, 280PQ1-EU, 280P-EU

2 80167562_ed2
4
7
5
32
1
9
6
48h
1m
PMAX
24h
8
10
(Dwg. 16585747)
13
2
5
6
9
IR # - NPT IR # - BS inch (mm) NPT IR #
C38121-800 C381B1-800 3/8 (9.5) 1/4 50
(-)
(+)
(Dwg. 47132956)

80167562_ed2 EN-1
EN
Product Safety Information
Intended Use:
These tools are designed to remove and install threaded fasteners.
For additional information refer to Air PulseTool Product Safety Information Manual
Form 04584983.
Manuals can be downloaded from www.ingersollrandproducts.com
Product Specications
Model(s) Style Drive Free
Speed
Sound Level dB (A)
(ANSI S5.1-1971)
Vibration Level
(ISO28927)
Type Size rpm Pressure m/s²
180PQ1-EU Pistol Insert Bit 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistol Insert Bit 3/8” 9500 76.5 < 2.5
280P-EU Pistol Insert Bit 3/8” 9500 76.5 < 2.5
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

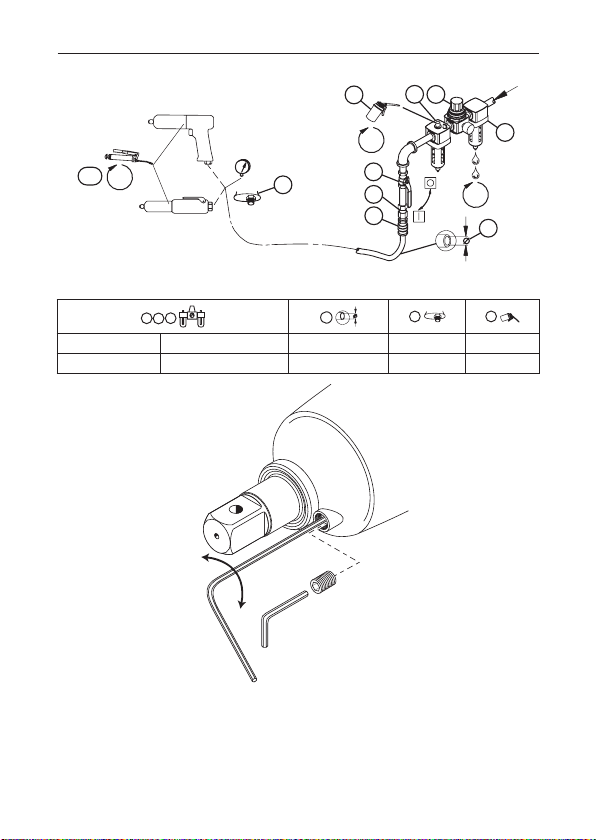

disconnects. See drawing 16585747 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter
After each 20,000 cycles, or as experience indicates, drain and rell the Impulse Unit Drive
Assembly using the Fluid Replacement Kit (Part No. EQ106S-K400). Lubricate the hex drive and
the output shaft before assembly.
Torque Adjustment
See drawing 47132956 on Page 2.
To adjust the torque on these Twin Blade Impulse Wrenches, proceed as follows:
1. Remove the Socket Plug.
2. Rotate the Drive Shaft until the Torque Adjustment Screw is visible in the opening.
3. Using a 1.5 mm hex wrench, rotate the Torque Adjustment Screw clockwise to increase
torque. To decrease torque, rotate the Torque Adjustment Screw counterclockwise.
4. Replace the Socket Plug.

EN-2 80167562_ed2
EN
NOTICE
Make all nal adjustments at the job.
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80167562_ed3 ES-1
ES
Información de seguridad sobre el producto
Uso indicado:
Estas herramientas están diseñadas para extraer y montar elementos de sujeción roscados.
Para obtener más información, consulte el formulario 04584983 del manual de
información de seguridad del producto.
Los manuales pueden descargarse desde www.ingersollrandproducts.com
Especicaciones del producto
Modelo Tipo Accionamiento
Veloci-
dad
libre
Nivel sonoro
dB (A)
ANSI S5.1-1971
Nivel de
vibración
(ISO28927)
Tipo Tamaño rpm Presión m/s²
180PQ1-EU Pistola Broca de inserción 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistola Broca de inserción 3/8” 9500 76.5 < 2.5
280P-EU Pistola Broca de inserción 3/8” 9500 76.5 < 2.5
Instalación y lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento
(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos
inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una
contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice
un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno
para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el
acoplamiento se desconecte. Consulte la dibujo 16585747 y la tabla en la página 2. La frecuencia
de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días
y m = meses de uso real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricante 8. Dispositivo de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera
Después de cada 20.000 ciclos o, según su experiencia, vacíe y rellene el conjunto de
accionamiento de la unidad de impulso con el kit de sustitución de uidos (N.º referencia
EQ106S-K400). Lubrique el dispositivo de accionamiento hexagonal y el vástago saliente
antes de montarlo.

ES-2 80167562_ed3
ES
Ajuste de par
Consulte la imagen 47132956 y la tabla en la página 2.
Para ajustar el par de estas llaves de impulso de doble pala, siga estas instrucciones:
1. Retire el tapón del oricio de ajuste.
2. Gire el vástago de accionamiento hasta que se vea el tornillo de ajuste de par en la abertura.
3. Utilice una llave hexagonal de 1,5 milímetros para rotar el tornillo de ajuste en el sentido de
las agujas del reloj para aumentar la salida del par y en sentido contrario a las agujas del reloj
para disminuir la salida del par. No gire el tapón de aceite.
4. Sustituya el tapón del oricio de ajuste.
AVISO
Realice todos los ajustes nales del trabajo.
Piezas y mantenimiento
Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y
agrupar las piezas en función del material del que están fabricadas para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo pueden realizarse en un
centro de servicio autorizado.
Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

80167562_ed3 FR-1
FR
Consignes de sécurité du produit
Utilisation prévue:
Ces outils sont conçus pour le vissage/dévissage d’éléments de xation letés.
Pour des informations complémentaires, reportez-vous au manuel 04584983
d’information de sécurité du produit Outil pneumatique à impulsion.
Les manuels peuvent être téléchargés sur le site www.ingersollrandproducts.com
Spécications du produit
Modèle Style Entraînement Vit.
libre
Niveau sonore
dB (A)
ANSI S5.1-1971
Niveau de
vibration
(ISO28927)
Type Taille rpm Pression m/s²
180PQ1-EU Pistolet Outil rapporté 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistolet Outil rapporté 3/8” 9500 76.5 < 2.5
280P-EU Pistolet Outil rapporté 3/8” 9500 76.5 < 2.5
Installation et lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16585747 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement de sûreté pneumatique
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau
Après 20 000cycles, ou selon votre expérience, vidangez et remplissez l’ensemble
d’entraînement de l’unité à impulsion à l’aide du kit de remplacement des liquides (Nº de réf.
EQ106S-K400). Lubriez la prise hexagonale et l’arbre de sortie avant l’assemblage.

FR-2 80167562_ed3
FR
Réglage du couple
Voir schéma 47132956 et le tableau à la page 2.
Pour régler le couple sur ces clés à impulsion double lames, procédez de la manière suivante :
1. Retirez le bouchon de réglage.
2. Faites tourner l’arbre d’entraînement jusqu’à ce que la vis de réglage de couple soit visible
dans l’ouverture.
3. À l’aide d’une clé hexagonale 1,5 mm, faites tourner la vis de réglage dans le sens horaire
pour augmenter le couple de sortie et dans le sens anti-horaire pour le réduire. Ne faites pas
tourner le bouchon de remplissage d’huile.
4. Remplacez le bouchon de réglage.
AVIS
Eectuez tous les réglages nals sur place.
Pièces détachées et maintenance
Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces
et de trier ces dernières par matériau de manière à pouvoir les recycler.
Ce manuel a été initialement rédigé en anglais. Seul un centre de service agréé peut eectuer la
réparation et la maintenance des outils.
Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le
plus proche.

80167562_ed3 IT-1
IT
Informazioni sulla sicurezza del prodotto
Utilizzo:
questi utensili sono progettati per operazioni di estrazione e installazione di dispositivi di ssag-
gio lettati.
Per ulteriori informazioni, consultare il modulo 04584983 del Manuale di informazioni
sulla sicurezza prodotto dell’utensile a impulsi pneumatico.
I manuali possono essere scaricati dal sito www.ingersollrandproducts.com
Speciche del prodotto
Modello Stile
Attacco Velocità
a vuoto
Livello sonoro
dB (A)
ANSI S5.1-1971
Livello di
vibrazione
(ISO28927)
Tipo dimen-
sioni rpm Pressione m/s²
180PQ1-EU Pistola Inserire la punta 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistola Inserire la punta 3/8” 9500 76.5 < 2.5
280P-EU Pistola Inserire la punta 3/8” 9500 76.5 < 2.5
Installazione e lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16585747 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata
da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Compo-
nenti:
1. Filtro dell’aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Ingrassatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile
Dopo ogni 20.000 cicli, o in base all’esperienza, drenare e riempire nuovamente il gruppo
guida unità impulsi usando il kit di sostituzione uidi (N. parte EQ106S-K400). Lubricare
l’attacco esagonale e la staa di uscita prima del montaggio.

IT-2 80167562_ed3
IT
Regolazione coppia
Vedere il disegno 47132956 e la tabella a pagina 2.
Per regolare la coppia su queste chiavi a impulsi con doppia lama, procedere come indicato di
seguito:
1. Estrarre il tappo del foro di regolazione;
2. ruotare la staa di attacco nché la vite di regolazione della coppia non sia visibile
nell’apertura,
3. usando una chiave esagonale da 1,5 mm, ruotare la vite di regolazione in senso orario per au-
mentare la coppia e in senso antiorario per diminuire la coppia. Non ruotare il tappo dell’olio;
4. Reinserire il tappo del foro di regolazione.
AVVISO
Apportare tutte le regolazioni nali al lavoro.
Ricambi e manutenzione
Raggiunto il limite di operatività dell’utensile, si consiglia di smontarlo, sgrassarlo e separare i
pezzi in base al materiale con il quale sono costituiti, in modo da poterli riciclare.
La lingua originale del presente manuale è l’inglese.
La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di
assistenza autorizzato.
Per qualsiasi comunicazione, rivolgersi all’ucio o al rivenditore Ingersoll Rand più vicino.

80167562_ed3 DE-1
DE
Informationen zur Produktsicherheit
Vorgesehene Verwendung:
Diese Werkzeuge wurden zum Entfernen und Installieren geschraubter Befestigungselemente
entwickelt.
Für zusätzliche Informationen siehe das Formblatt 04584983 im Handbuch Produktsicher-
heitsinformationen, Druckluft-Impulswerkzeuge.
Handbücher können unter www.ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modell Machart Antrieb Nenndreh-
zahl
Geräuschpegel
dB (A)
ANSI S5.1-1971
Vibrations
pegel
(ISO28927)
Typ Maß rpm Druck m/s²
180PQ1-EU Pistole Bit einsatz 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistole Bit einsatz 3/8” 9500 76.5 < 2.5
280P-EU Pistole Bit einsatz 3/8” 9500 76.5 < 2.5
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16585747 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindemaß
2. Regler 7. Verbindung
3. Schmiereinrichtung 8. Sicherheits-Druckluftsicherung
4. Not-Absperrventil 9. Öl
5. Schlauchdurchmesser
Nach 20.000 Arbeitszyklen oder nach Erfahrungswerten, die Flüssigkeit aus der Antriebsbau-
gruppe der Impulseinheit ablassen und mit dem Flüssigkeits- Kit (Teilenummer
EQ106S-K400) neu befüllen. Vor dem Zusammenbau den Sechskantantrieb und die
Ausgangswelle schmieren.

DE-2 80167562_ed3
DE
Einstellung des Drehmoments
Weitere Angaben nden Sie in Zeichnung 47132956 auf Seite 2.
Zur Einstellung des Drehmoments für diese Impulsschlüssel mit zwei Blättern gehen Sie wie
folgt vor:
1. Entfernen Sie den Stopfen der Einstellönung.
2. Die Antriebswelle drehen, bis die Drehmoment-Einstellschraube in der Önung zu sehen ist.
3. Drehen Sie die Einstellschraube mit einem 1,5 mm Sechskantschlüssel im Uhrzeigersinn,
um den Drehmomentausgang zu steigern, und gegen den Uhrzeigersinn, um den
Drehmomentausgang zu verringern. Den Ölstopfen nicht drehen.
4. Tauschen Sie den Stopfen der Einstellönung aus.
HINWEIS
Alle Endeinstellungen vornehmen.
Teile und Wartung
Ist die Lebensdauer des Werkzeugs beendet, wird empfohlen, es auseinander zu bauen, zu
entfetten und die Teile nach Materialien zu trennen, damit sie recycelt werden können.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Reparatur und Wartung von Werkzeugen darf nur von einem autorisierten Wartungs- und
Reparatur-Center durchgeführt werden.
Führen Sie jedwede Kommunikation bitte über das nächste Ingersoll Rand-Büro oder eine
entsprechende Werksvertretung.

80167562_ed3 NL-1
NL
Productveiligheidsinformatie
Bedoeld gebruik:
Dit gereedschap is bedoeld om schroefdraadbevestigingen te verwijderen en te plaatsen.
Zie formulier 04584983 in de productveiligheidshandleiding van het pneumatische
impulsgereedschap voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com
Productspecicaties
Model Soort Aandrijving Onbelast
toerental
Geluidsniveau
dB (A)
ANSI S5.1-1971
Trillinsniveau
(ISO28927)
Type maat rpm Druk m/s²
180PQ1-EU Pistool Insteek bit 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistool Insteek bit 3/8” 9500 76.5 < 2.5
280P-EU Pistool Insteek bit 3/8” 9500 76.5 < 2.5
Installatie en smering
Om de maximale bedrijfsdruk ( PMAX) bij de luchtinlaat van het toestel te garanderen, moet de
luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage
punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging met
de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke
slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een
slang valt of een koppeling losraakt. Zie tekening 16585747 en tabel op pagina 2.
De onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen
en m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Tapmaat
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Debiet-afslagklep
4. Noodafsluitklep 9. Olie
5. Slangdiameter
Na elke 20.000 arbeidsgangen, of op basis van uw eigen ervaring, dient de olie uit de aan-
drijving van de impulseenheid te worden afgetapt. Vervolgens dient de aandrijving met nieuwe
olie te worden gevuld. Gebruik hiervoor de olieverversingsset (onderdeelnr. EQ106S-K400).
Smeer de zeskantaandrijving en de uitgaande as vóór montage.

NL-2 80167562_ed3
NL
Aandraaimoment afstellen
Zie tekening 47132956 op pagina 2.
Stel het aandraaimoment van deze tweebladige impulssleutels als volgt af:
1. Verwijder de plug van de afstelopening.
2. Draai de aandrijfas totdat de afstelschroef voor het aandraaimoment zichtbaar is in de
opening.
3. Draai met een inbussleutel van 1,5 mm de afstelschroef voor het aandraaimoment rechtsom
om het aandraaimoment te verhogen en linksom om het aandraaimoment te verlagen.
Verdraai de olieplug niet.
4. Plaats de plug van de afstelopening terug.
OPMERKING
Voer alle uiteindelijke aanpassingen uit tijdens het werk.
Onderdelen en onderhoud
Als het gereedschap niet meer wordt gebruikt vanwege ouderdom, slijtage of defecten, wordt
u geadviseerd het gereedschap te demonteren en de onderdelen te ontvetten en te scheiden
voor recycling.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecen-
trum worden uitgevoerd.
Voor alle communicatie wordt u verwezen naar de dichtstbijzijnde Ingersoll Rand vestiging
of dealer.

80167562_ed3 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Disse værktøjer er udformet til at erne og installere gevindskårne lukkemekanismer.
For yderligere oplysninger henvises der til formular 04584983 i vejledningen med
produktsikkerhedsinformation til trykluftimpulsværktøjer.
Vejledninger kan downloades fra www.ingersollrandproducts.com
Produktspecikationer
Model Stil Drev Fri
hastighed
Lydniveau dB (A)
ANSI S5.1-1971
Vibrations
niveau
(ISO28927)
Type størrelse rpm Pressure m/s²
180PQ1-EU Pistol Indsatsbor 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistol Indsatsbor 3/8” 9500 76.5 < 2.5
280P-EU Pistol Indsatsbor 3/8” 9500 76.5 < 2.5
Installation og smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en antipiskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16585747 og tabel på side 2. Vedligeholdelseshyppigheden vises med
en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter
Efter hver 20.000 cyklusser, eller alt efter erfaring, skal impulsenhedens drevsamling
tømmes og genopfyldes vha. væskeudskiftningssættet (delnr. EQ106S-K400). Smør det
sekskantede drev og udgangsakslen inden samling.

DA-2 80167562_ed3
DA
Momentjustering
Se tegning 47132956 og tabel på side 2.
Gå frem som følger for at justere momentet på disse impulsnøgler med to blade:
1. Tag justeringshulstikket ud.
2. Rotér drivakslen indtil momentjusteringsskruen er synlig i åbningen.
3. Rotér justeringsskruen med uret vha. en 1,5 mm sekskantet skruenøgle for at øge
udgangsmomentet og mod uret for at reducere udgangsmomentet. Rotér ikke oliestikket.
4. Sæt justeringshulstikket i igen.
OBS
Foretag alle endelige justeringer på arbejdet.
Dele og vedligeholdelse
Når værktøjets brugstid er udløbet, anbefales det, at værktøjet demonteres og aedtes, og at
dele og materialer skilles ad m.h.p. genbrug af disse.
Denne vejlednings originalsprog er engelsk.
Reparation og vedligeholdelse af værktøjet må kun foretages af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

80167562_ed3 SV-1
SV
Produktsäkerhetsinformation
Avsedd användning:
Dessa verktyg är utformade för att lossa och dra åt gängade fästelement.
För mer information, se Luftdrivna pulserande verktygs produktsäkerhetsinformation
Form 04584983.
Manualerna kan laddas ner från www.ingersollrandproducts.com
Produktspecikationer
Modell Typ Drivning Fri
hastighet
Ljudniv dB (A)
ANSI S5.1-1971
Vibrations
nivå
(ISO28927)
Typ storlek rpm Tryck m/s²
180PQ1-EU Pistol Bit sfäste 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistol Bit sfäste 3/8” 9500 76.5 < 2.5
280P-EU Pistol Bit sfäste 3/8” 9500 76.5 < 2.5
Installation och smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16585747 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 6. Gängstorlek
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Olja
5. Slangdiameter
Efter var 20 000:cykel eller efter erfarenhet ska pulsenheten dräneras och återfyllas med
vätske-kit (artikelnummer EQ106S-K400). Smörj sexkantstappen och den utgående axeln
före montering.

SV-2 80167562_ed3
SV
Momentinställning
Se illustrationen 47132956 på sidan 2.
Utför följande för att ställa in momentet på dessa tvåbladiga pulserande dragverktyg:
1. Demontera justeringshålets plugg.
2. Vrid drivaxeln tills det att momentjusteringsskruven syns i öppningen.
3. Använd en 1,5 mm insexnyckel och vrid justerskruven medurs för att öka det utgående
momentet eller moturs för att minska det utgående momentet. Vrid inte på oljepluggen.
4. Montera justeringshålets plugg.
OBS
Utför alla slutjusteringar där verktyget ska användas.
Delar och underhåll
När verktyget inte längre går att använda rekommenderas det att verktyget demonteras, tvättas
och delarna separeras enligt material så att allt kan återvinnas.
Originalspråket i denna manual är engelska.
Reparation och underhåll på verktyg bör bara utföras av en auktoriserad reparationsverkstad.
All kommunikation hänvisas till närmaste Ingersoll Rand-kontor eller -distributör.

80167562_ed3 NO-1
NO
Sikkerhetsinformasjon for produktet
Tiltenkt bruk:
Verktøyet er fremstillet til å erne og montere gjengede festeanordninger.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i pulserende
trykkluftsverktøys håndboksskjema 04584983.
Håndbøker kan lastes ned fra www.ingersollrandproducts.com
Produktspesikasjoner
Modell Type Drivmekanisme Fri
hastighet
Lydnivå dB (A)
ANSI S5.1-1971
Vibrasjons
nivå
(ISO28927)
Type Størrelse rpm Trykk m/s²
180PQ1-EU Pistol Innstikkbits 1/4” 10500 78.8 < 2.5
280PQ1-EU Pistol Innstikkbits 3/8” 9500 76.5 < 2.5
280P-EU Pistol Innstikkbits 3/8” 9500 76.5 < 2.5
Installasjon og smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 16585747 og tabell på side 2. Vedlikeholdsfrekvens
vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter
identiseres som:
1. Luftlter 6. Gjengestørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhetsluftsikring
4. Nødstoppventil 9. Olje
5. Slangediameter
Etter hver 20 000. syklus, eller etter behov, skal impulsdrivmekanismen dreneres og påfylles
med væske fra væskeerstatningssettet (delnr. EQ106S-K400). Smør sekskantdrivmekanismen og
utgangsspindelen før montering.

NO-2 80167562_ed3
NO
Justering av vridningsmoment
Se tegning 47132956 på side 2.
Gjør følgende for å justere dobbeltbladimpulsnøklenes vridningsmoment:
1. Ta ut justeringshullets plugg.
2. Roter drivmekanismens spindel til vridningsmomentskruen er synlig i åpningen.
3. Bruk en 1,5 mm sekskantsnøkkel til o rotere justeringsskruen med klokken for å øke
vridningsmomentet, og mot klokken for å redusere vridningsmomentet. Oljepluggen må
ikke roteres rundt.
4. Sett tilbake justeringshullets plugg.
MERK
Utfør alle sluttjusteringer under arbeid.
Reservedeler og vedlikehold
Når verktøyet ikke lenger er bruksdyktig, anbefales det å demontere og avfette verktøyet, samt
utskille deler etter materiale for gjenvinning.
Håndbokens originalspråk er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Alle henvendelser rettes til nærmeste Ingersoll Rand kontor eller distributør.
