Ingeteam INGECON SUN STORAGE 1Play TL User manual

INGECON SUN STORAGE 1Play TL M
Uso y configuración del ISS 1Play TL M conectado a la batería
WECO 5K3
Use and Settings of the ISS 1Play TL M working with the
battery WECO 5K3

Tabla de contenido
1. Introducción .........................................................................................................................................3
2. BATERÍA WECO 5K3 LV .........................................................................................................................4
2.1 Conexión de las batería al inversor .................................................................................................4
2.1.1 Conexión del cableado DC ......................................................................................................4
2.1.2 Conexión del cable de comunicaciones CAN..........................................................................5
2.2 Encender inversor desde la batería.................................................................................................6
2.3 Configuración del ISS 1Play TL M ....................................................................................................7
3. Revisión final ........................................................................................................................................9
ES
EN

Ingeteam
Uso y configuración del INGECON SUN STORAGE 1Play TL M conectado a la batería
WECO 5K3
ABH2010IMC23_
3
1. Introducción
Este documento describe el proceso para conectar y configurar el inversor INGECON SUN
STORAGE 1Play TL M (ISS 1Play TL M) para trabajar con la batería WECO 5K3 (actualmente
solo es posible utilizar la batería en LV (Low Voltage)).
Ingecon Sun Storage 1Play TL M WECO 5K3
El ISS 1Play TL M con la batería WECO 5K3 puede ser usado en los siguientes tipos de
instalación:
•Instalaciones aisladas
•Instalaciones de autoconsumo
•Instalaciones de UPS
La versión mínima del ISS 1Play TL M para que pueda trabajar con la batería WECO 5K3 es la
siguiente:
Versión mínima del ISS 1Play TL M:
•Inversor: ABH1007_I

Ingeteam
Uso y configuración del INGECON SUN STORAGE 1Play TL M conectado a la batería
WEKO 5K3
ABH2010IMC23_
4
2. BATERÍA WECO 5K3 LV
2.1 Conexión de las batería al inversor
En este capítulo se describe cómo conectar el cableado DC y el cable de comunicaciones CAN
entre el ISS 1Play TL M y la batería WECO 5K3.
Por favor, tener en cuenta las siguientes recomendaciones técnicas:
1) El inversor tiene que estar apagado antes de conectar las baterías.
2) Antes de conectar el cableado DC, configurar los “DIP SWITCH” de la batería tal y como
se detalla en el manual de la batería.
3) El cableado DC debe tener una sección de 6-10mm2
4) Conectar la comunicación CAN utilizando, por ejemplo, el cable de comunicaciones que
se suministra con la batería.
2.1.1 Conexión del cableado DC
El cableado DC se ha de conectar en el terminal de baja tensión de la batería. El polo positivo
en la borna B+ y el polo negativo en la borna B-.

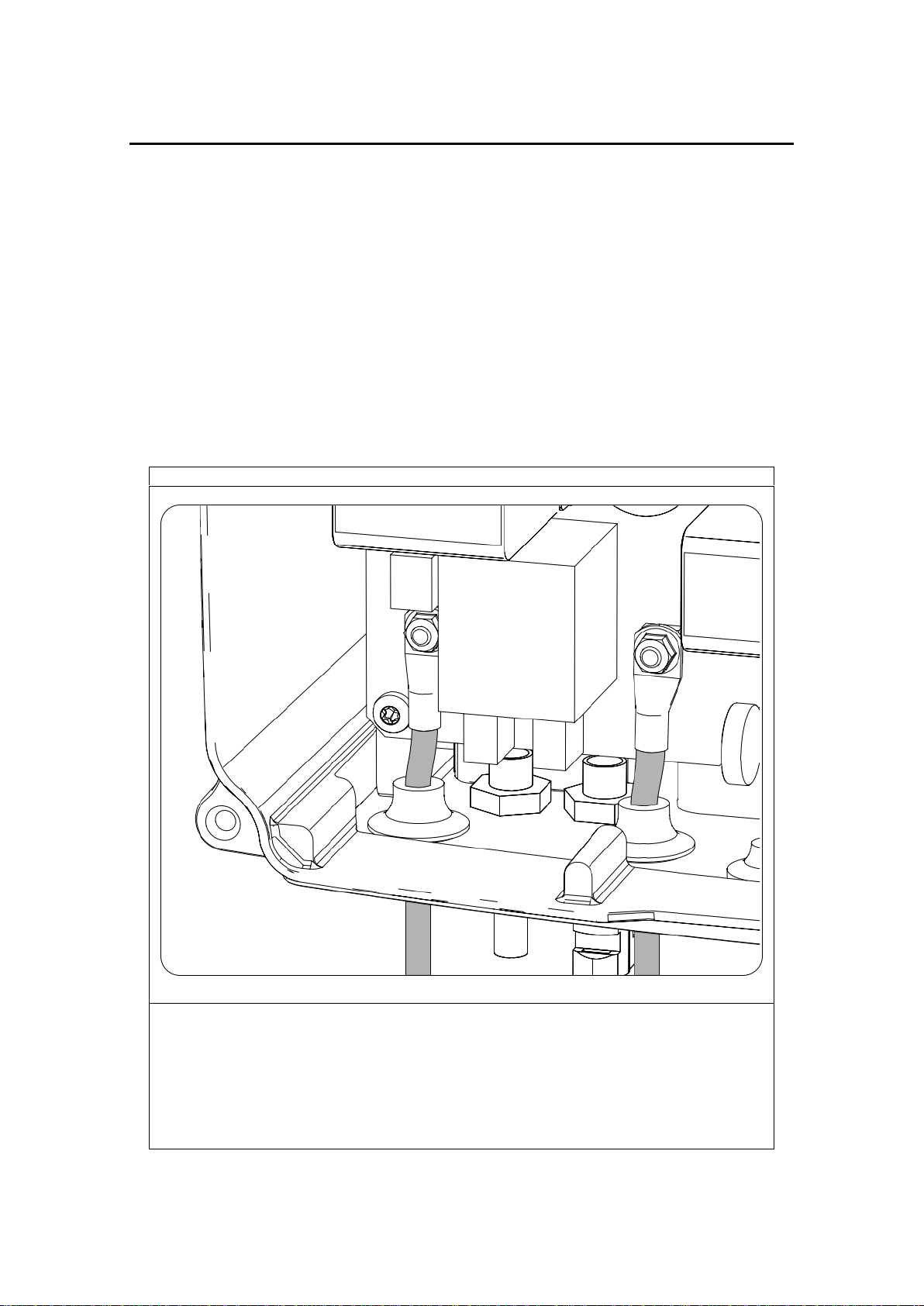

En el lado del inversor, el cableado de DC se ha de conectar como se detalla a continuación:
ISS 1Play TL M
1. Introducir el cableado a través del pasacables dedicado, respetando las polaridades.
2. Retirar las tuercas M5 y conectar el cableado en las bornas marcadas como J105
BATTERY + y J106 BATTERY -, respetando las polaridades.
3. Apretar las cuercas M5 con un par de 2,5Nm.
4. Verificar que la conexión es firme.

Ingeteam
Uso y configuración del INGECON SUN STORAGE 1Play TL M conectado a la batería
WECO 5K3
ABH2010IMC23_
5
2.1.2 Conexión del cable de comunicaciones CAN

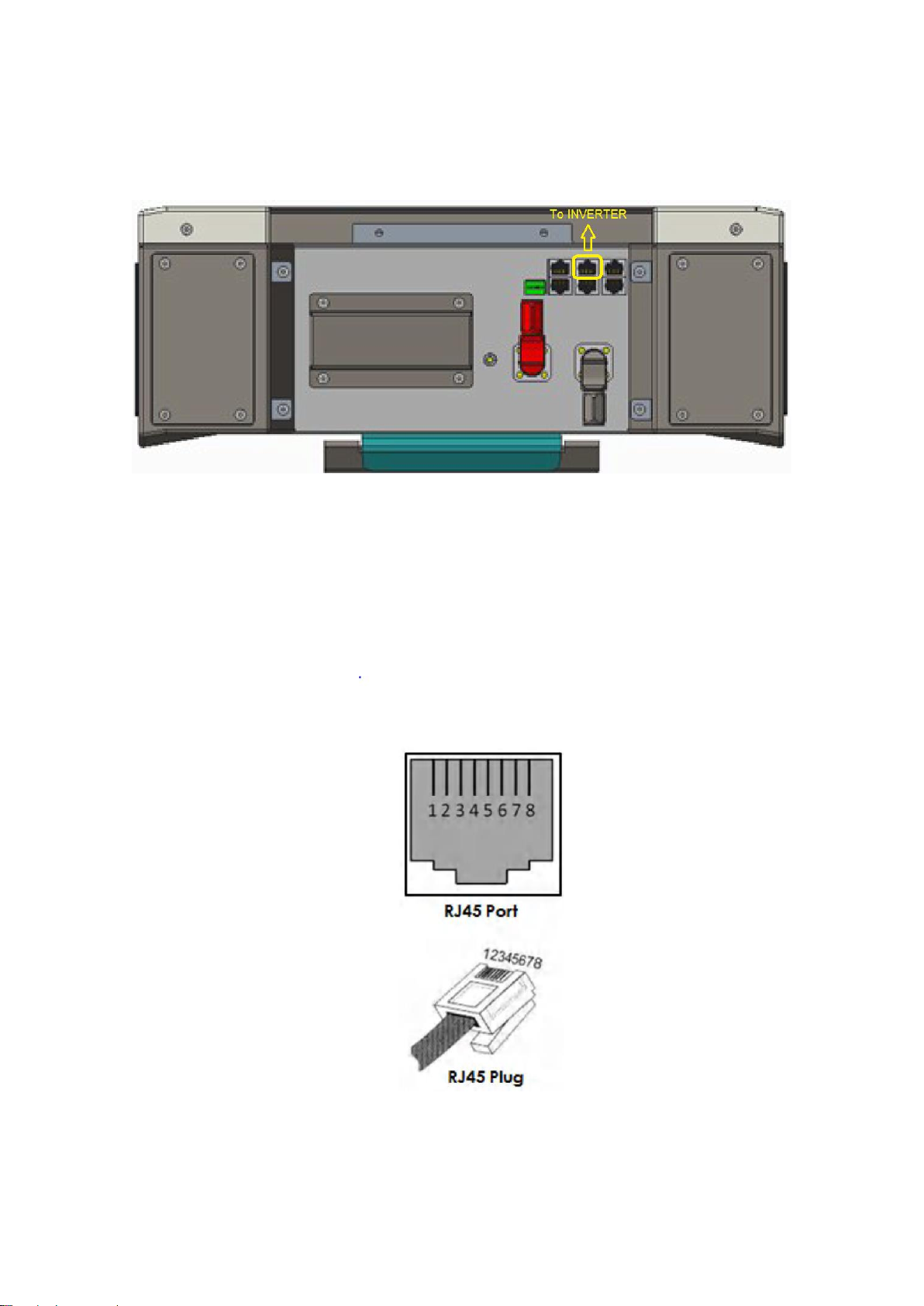

En el módulo de la batería se ha de conectar el conector RJ45 del cable CAN en el conector
CAN-A de la batería. Tal y como se muestra en la siguiente imagen:
Por otro lado, el ISS 1Play TL M requiere de un cable CAN de dos hilos. Los hilos se pueden
obtener cortando el extremo del cable CAN con el conector RJ9.
Es necesario identificar cuál de los hilos es el pin 1 y el pin 2 del cable. Esto puede hacerse
viendo en el RJ45 los colores de los hilos de los pines 1 y 2.
En la siguiente imagen se muestra la posición de los pines 1 y 2 de un conector RJ45:

Ingeteam
Uso y configuración del INGECON SUN STORAGE 1Play TL M conectado a la batería
WEKO 5K3
ABH2010IMC23_
6

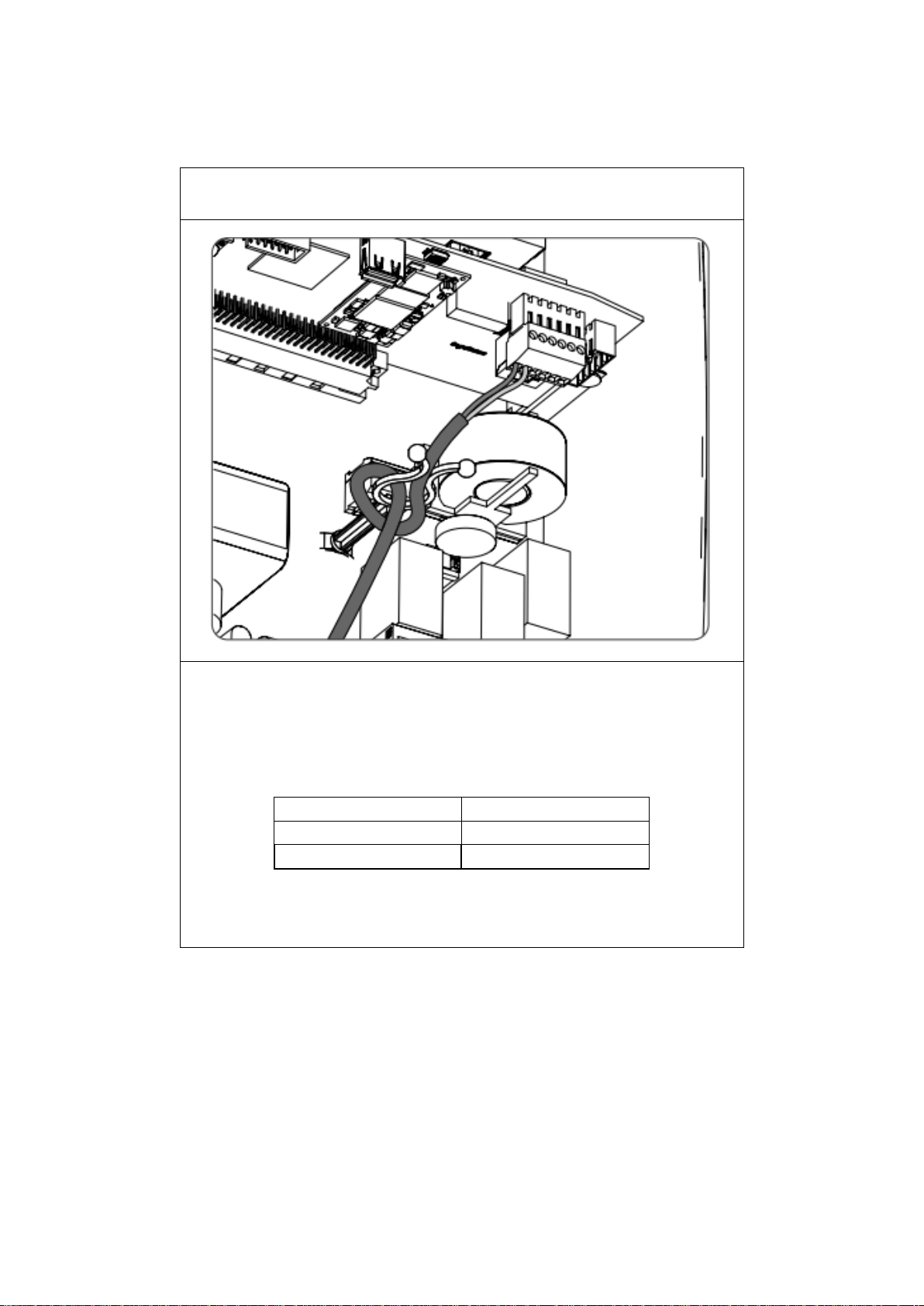

Una vez identificados los pines 1 y 2, los dos hilos se tienen que conectar en el terminal J8 del
inversor tal y como se detalla a continuación:
ISS 1Play TL M
1. Introducir el cableado de comunicación CAN a través del pasacables
destinado a este uso.
2. Conectar el cableado en el terminal J8 tal y como indica la figura
anterior, respetando las indicaciones impresas en la serigrafía de la
tarjeta electrónica (CAN_L, CAN_H).
3. Guiar y sujetar el cables si es preciso en el soporte de plástico.
4. Verificar que la conexión es firme.
Cable Ethernet
ISS 1Play TL M
Pin 1
J8 BMS CAN_H
Pin 2
J8 BMS CAN_L
Una vez que se han seguido todos los pasos anteriores y el inversor está bien cableado, se
puede encender el inversor.
2.2 Encender inversor desde la batería

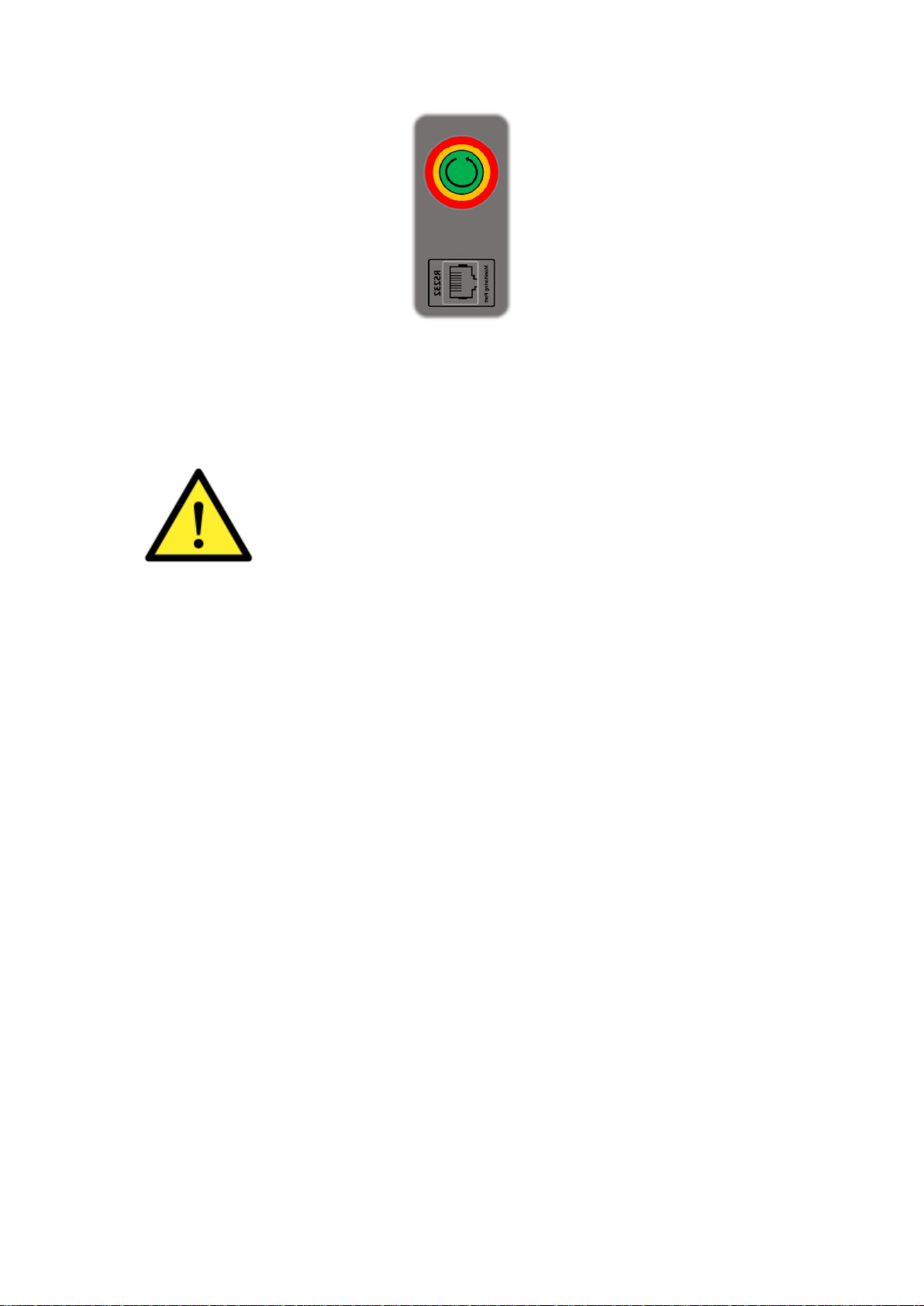

El inversor se puede encender alimentándolo desde la batería WECO 5K3, sin que previamente
así se haya configurado. Para eso, se ha de presionar el botón de potencia de la batería durante
2 segundos.

Ingeteam
Uso y configuración del INGECON SUN STORAGE 1Play TL M conectado a la batería
WECO 5K3
ABH2010IMC23_
7
También, es posible encenderlo a través del campo fotovoltaico.
Una vez que se ha logrado alimentar al inversor desde la batería, y se encienda, hay acceder al
inversor para configurarlo.
2.3 Configuración del ISS 1Play TL M
Prestar especial atención al elegir la batería adecuada a la hora de realizar
la configuración del inversor. Los fabricantes de baterías o del inversor no
tienen responsabilidad sobre los daños causados debido a la incorrecta
configuración. Por ejemplo, si se selecciona “Plomo-ácido” como tipo de
batería cuando la batería conectada es de litio, la batería puede ser dañada
o tener una degradación acelerada.
Al acceder al inversor, se tiene que configurar para que trabaje con la batería WECO 5K3. Esto
se puede hacer de dos formas distintas: wizard y configuración avanzada. Si es la primera vez
que se accede al inversor la configuración de la batería se realizará mediante el wizard.
Para más detalles sobre como acceder al inversor, acudir al INGECON SUN STORAGE 1Play
“Manual de instalación y uso” disponible en la web de Ingeteam.
Configuración mediante el wizard:
Esta opción es la que se realiza durante la puesta en marcha del inversor. Seleccionar el tipo de
batería: WECO LV.

Ingeteam
Uso y configuración del INGECON SUN STORAGE 1Play TL M conectado a la batería
WEKO 5K3
ABH2010IMC23_
8
Configuración mediante ajustes avanzados:
Acceder al inversor. Para realizar cualquier configuración es necesario poder acceder como
instalador. A continuación, ir a:
CONFIGURACIÓN > AJUSTES AVANZADOS > TIPO DE BATERÍA > WECO LV
Confirmar clicando en “Escribir”. Después, aparecerá un mensaje de confirmación.

Ingeteam
Uso y configuración del INGECON SUN STORAGE 1Play TL M conectado a la batería
WECO 5K3
ABH2010IMC23_
9
3. Revisión final
En este capítulo se describen las instrucciones para revisar que la conexión y la configuración
se han realizado correctamente.
1) Verificar que el cable de comunicaciones CAN está conectado a la batería y al inversor.
2) Verificar que el inversor está encendido.
3) Al acceder al inversor, verificar que no muestra alarma “Communication Error with BMS”.

Contents
1Introduction........................................................................................................................................11
2WECO 5K3 LV Battery.........................................................................................................................12
2.1 Connecting the battery pack to the inverter.................................................................................12
2.1.1 Wiring of DC wire..................................................................................................................12
2.1.2 Wiring of CAN communication cable....................................................................................13
2.2 Switch on the inverter from battery .............................................................................................14
2.3 Configuration of the ISS 1Play TL M ..............................................................................................15
3Final check ..........................................................................................................................................17
ES
EN

Ingeteam
Use and settings of the INGECON SUN STORAGE 1Play TL M working with BYD B-BOX
Premium HVS/HVM
ABH2010IMC23_
11
1Introduction
This document describes the process to connect and configure INGECON SUN STORAGE 1Play
TL M (ISS 1Play TL M) to work with WECO 5K3 (currently it’s only possible to use the battery in
low voltage mode).
Ingecon Sun Storage 1Play TL M WECO 5K3
The ISS 1Play and WECO 5K3 equipment can be used in the following type of installations:
•Stand-alone installations
•UPS installations
•Self-consumption installations
The minimum version of the ISS 1Play TL M to work with the WECO 5K3:
Minimum Firmware Version for the ISS 1Play TL M:
•Inverter: ABH1007_I

Ingeteam
Use and settings of the INGECON SUN STORAGE 1Play TL M working with BYD B-BOX
Premium HVS/HVM
ABH2010IMC23_
12
2WECO 5K3 LV Battery
2.1 Connecting the battery pack to the inverter
This chapter describes how to connect the ISS 1Play TL M to the WECO 5K3 by DC wire and
communication wire.
Please, consider the following technical notes:
1) The inverter must be OFF before connecting the battery pack to the inverter.
2) The battery “DIP SWITCH” must be configured, as detailed in the battery manual, before
connecting to the inverter.
3) Connect the DC power wires with 6-10mm2.
4) Connect the CAN Communication wire using, for example, the communication wire
supplied with the battery.
2.1.1 Wiring of DC wire
ISS 1Play TL M
1. Pass the wires through the dedicated cable grommet, respecting the polarities.
2. Remove the M5 bolts and connect the wiring to the terminals marked as J105
BATTERY + and J106 BATTERY –
3. Tighten the M5 bolts with a torque of 2.5Nm to ensure they are properly
fastened.
4. Check that the connection is tight.

Ingeteam
Use and settings of the INGECON SUN STORAGE 1Play TL M working with BYD B-BOX
Premium HVS/HVM
ABH2010IMC23_
13
2.1.2 Wiring of CAN communication cable
Connect the RJ45 of the communication cable in the CAN-A terminal of the battery. As shown in
the following picture:
The ISS 1Play TL M requires a communication cable with two wires. The wires can be obtained
cutting the RJ9 of the communication cable, on opposite side of the RJ45.
Then, it’s necessary to identify which of the wires are the pin 1 and the pin 2. This can be done
by identifying the colors of the wires of the pin 1 and pin 2 in the side of the RJ45.
In the following picture the position of the pin 1 and pin 2 of a RJ45 in shown:

Ingeteam
Use and settings of the INGECON SUN STORAGE 1Play TL M working with BYD B-BOX
Premium HVS/HVM
ABH2010IMC23_
14
After identifying the pin 1 and pin 2. Both wires of the communication cable must be connected
to the J8 terminal of the inverter.
ISS 1Play TL M
1. Pass the CAN communication cable though the dedicated cable
gormet.
2. Connect both wires to the terminal J8 BMS as shown in the previous
figure, respecting the printed instructions on the screen-printed
electronic card (CAN_L, CAN_H):
3. Guide the cable and hold it if necessary on the plastic support.
4. Check that the connection is tight.
Ethernet cable
ISS 1Play TL M
Pin 1
J8 BMS CAN_H
Pin 2
J8 BMS CAN_L
Once all the previous steps have been followed and the inverter is properly wired, the
commissioning of the inverter can be done.
2.2 Switch on the inverter from battery
The inverter can be supplied from the WECO 5K3 battery, without configuration. To do so, once
all the previous steps have been completed, the power button must be pressed for 2 seconds.

Ingeteam
Use and settings of the INGECON SUN STORAGE 1Play TL M working with BYD B-BOX
Premium HVS/HVM
ABH2010IMC23_
15
Also, it’s possible to switch on the inverter from the PV field.
Then the inverter must be configurated.
2.3 Configuration of the ISS 1Play TL M
Please be careful to choose the right battery type when you set up the
configuration in your inverter. The battery or inverter manufacturers have
no responsibility on the damages caused due to incorrect configurations.
For instance, if you select “Lead-acid” as a battery type in the inverter
configuration and the battery being used is “Lithium-ion”, the battery might
get damaged or experience performance degradation.
The inverter can be configured to work with WECO 5K3 though two different ways: wizard or
advanced settings. If the configuration is done during the commissioning, the configuration will be
done through the wizard.
For more details of how to access the inverter web interface, check the Installation and Operation
Manual of the INGECON SUN STORAGE 1PLAY TL M.
Configuration through the Wizard:
This option is the one during the commissioning. Choose the type of battery: WECO LV.

Ingeteam
Use and settings of the INGECON SUN STORAGE 1Play TL M working with BYD B-BOX
Premium HVS/HVM
ABH2010IMC23_
16
Configure through the Advanced Settings:
Access to the web interface of the inverter. To perform any configuration change, the required
installer access must be entered on the web. When the permission is given, go to:
CONFIGURATION > ADVANCED SETTIGNS > TYPE OF BATTERY > WECO LV
Confirm the desired selection by pressing the “Write” button. A message to confirm the
modification will appear.

Ingeteam
Use and settings of the INGECON SUN STORAGE 1Play TL M working with BYD B-BOX
Premium HVS/HVM
ABH2010IMC23_
17
3Final check
This chapter describes the instructions to check that all the connections and settings have been
successfully done.
1) Verify that the CAN communication cable from the battery to the inverter is connected.
2) Verify that the inverter is on.
3) Access to the inverter and verify that there is no “Communication Error with BMS”
alarm.
