The MaMoNouchies®
Yoruba Rose

Montageanleitung
Bitte vor der Montage aufmerksam lesen und
aufbewahren!
Instructions for assembly
Please read the following instructions carefully
before proceeding any further, and keep them
in a safe place for future reference!
Instructions de montage
Avant le montage veuillez lire attentivement les
instructions et les conserver!
Istruzioni di montaggio
Prima del montaggio, leggere attentamente le
istruzioni e conservarle!
1

Deutsch Seite 4
English Page 7
Français Page 10
Italiano Pagina 13
Zeichnungen Seite 16
Drawings Page 16
Dessins Page 16
Disegni Pagina 16
3
Yoruba Rose
Dagmar Mombach, Ingo Maurer & Team 2017
2

Deutsch Deutsch
Montageanleitung
Wichtig: Bitte nehmen Sie die Lampe sehr vorsichtig aus der
Verpackung und achten Sie darauf, dass der Papierschirm nicht
verletzt wird.
Schließen Sie die Lampe erst nach der Montage an das Netz an.
u Beigepackt:
1 Papierbogen
2 rote Schutzschläuche
1 Steckernetzteil
u Montage
Nehmen Sie den Papierbogen so, dass er wie eine große Rolle in
Ihren Händen liegt: alle vier Ecken zeigen nach unten. Führen Sie die
Papierrolle über den gebogenen Metalldraht und das Leuchtmittel,
bis sie „U-förmig“ aufgespannt ist. 3+4
Das Papier hat an zwei Ecken Lochverstärkungen. Ziehen Sie die
verstärkten Ecken vorsichtig nach oben und hängen Sie sie an den
Enden des Metalldrahts ein. 5
Schieben Sie die beiden roten Schutzschläuche auf. 6
Ziehen Sie die Papierecken ohne Loch vorsichtig nach außen, damit
sie sich nicht rollen und Schatten bilden. 7

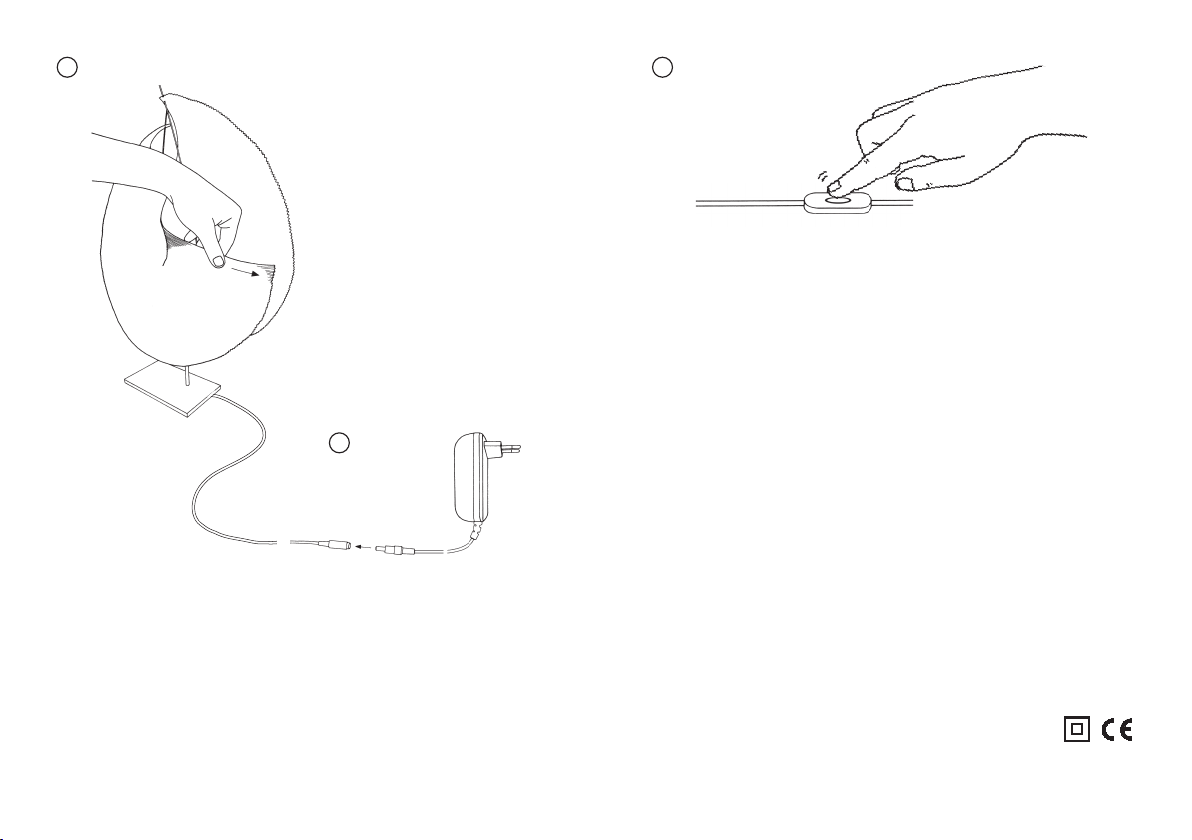

Schließen Sie das Lampenkabel an das Netzteil an. 8
Um die Lampe ein-/auszuschalten, drücken Sie kurz auf den
Schnurdimmer. Längeres Drücken dimmt die Lampe stufenlos. 9
5
4
Wichtige Information zum Papier
Das Papier dieser Lampe ist ein unbehandeltes Naturprodukt:
Kleinere Einschlüsse und Verdickungen sind produktionstechnisch
bedingt. Der Papierschirm wird in aufwendiger Handarbeit (bis zu
acht verschiedene Arbeitsgänge) in einem patentierten Verfahren
hergestellt, das auf einer traditionellen japanischen Textilfärbe-
technik beruht. Obwohl alle Papierschirme gleich aussehen, ist
jeder ein Unikat.
Um das Papier zu schützen, sollten folgende Punkte beachtet
werden:
• Unbedingt vor Feuchtigkeit schützen, d.h. weder in Feucht-
räumen noch in Küchen usw. aufstellen, da das Papier sonst
seine Spannung verliert.
• Vermeiden Sie extreme Sonneneinstrahlung und starke Zugluft.

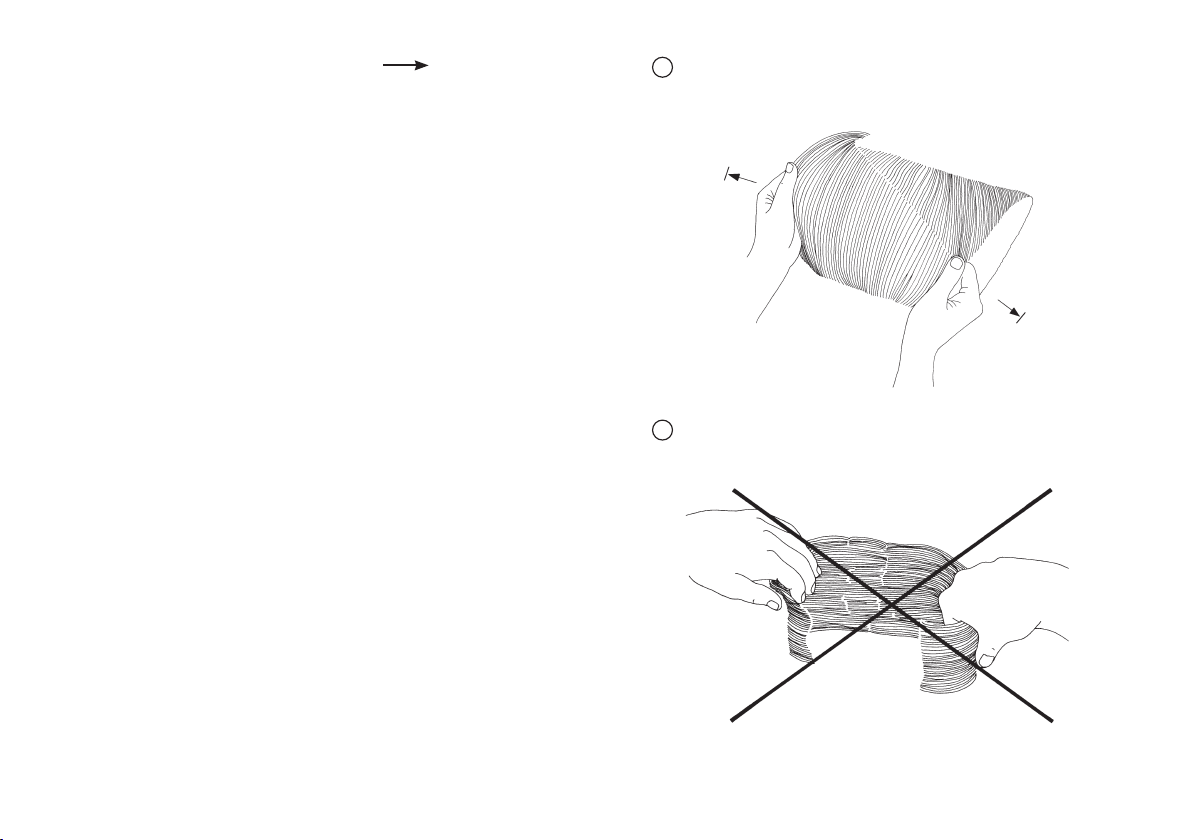

• Das Papier ist ein empfindliches Material, kann aber – falls
notwendig – durch vorsichtiges Auseinanderziehen in Form
gebracht werden. 1
Sie sollten das Papier dabei nicht überdehnen, da es sonst die
Spannung verliert und nicht mehr die gewünschte Form zurück-
erhält.
• Bitte öffnen Sie eine Papierrolle nicht gegen die Spannung; dies
führt zum Knicken der Papierfasern. 2
Der Papierschirm erhält in manchen Fällen erst nach einiger Zeit
seine endgültige Form, da sich das Papier aushängen muss. Kleine
Dellen, die evtl. durch Berührungen entstanden sind, verschwinden
leicht durch vorsichtiges Drücken von der Gegenseite des Papiers.

English
Deutsch
u Pflege
Wichtig: Den Papierschirm unter keinen Umständen feucht
abwischen! Bitte nur mit einem Staubwedel, Pinsel o. ä. reinigen.
Die Metallteile können mit einem trockenen Tuch abgestaubt
werden.
u Technische Daten
100-240 Volt. Die Leuchte verfügt über einen Weitbereichseingang:
Sie kann mit Netzspannungen von 100-240 Volt betrieben werden.
Sekundär 18,1 V.
LED 9 W, 0,6 cosᵩ, Nennstrom 500 mA, 970 lm, 2700 K, CRI>90,
dimmbar. Die LED-Leuchtmittel haben eine Lebensdauer von ca.
25 000 Stunden (Herstellerangabe).
A+Diese Leuchte enthält eingebaute LED-Lampen der
Energieklasse A+. Die Leuchtmittel können nicht vom
Nutzer ausgetauscht werden.
Eventuell notwendige Reparaturen dürfen nur von einer Elektro-
fachkraft durchgeführt werden. Die äußere Leitung darf bei Be-
schädigung nur von der Ingo Maurer GmbH ausgetauscht werden.
6
Important information about the paper
The paper used in this lamp is a natural, untreated product. Minor
surface flaws are a result of the manufacturing process. The paper
shade is hand-made, by a patented process (requiring up to eight
different treatments) based on a traditional Japanese method of
textile dyeing. The results look superficially similar, but in fact each
shade is unique.
To protect the paper, the following points should be noted:
• Avoid exposure to damp: do not use the lamp in bathrooms,
kitchens or other rooms where condensation may occur.
• Avoid exposure to strong sunlight or draughts.
• Although the paper is a sensitive material, it can, if necessary,
be gently extended. 1
Do not overstretch it, otherwise it will lose its elasticity and
become unable to regain its shape.
• Do not unfold the paper in the “wrong“ direction (i.e. against the
crease), as this will damage the fibres. 2
In some cases, the shade takes some time to assume its proper
shape, as the paper has to hang and relax for a while.
Touching the surface may cause shallow dents – these can be
removed by gently pushing them out from the opposite side with
your fingers.
7

English
English
Instructions for assembly
Important: Please be very careful when removing the lamp from
the packaging, so as not to damage the paper shade.
Do not connect the lamp to the power supply until the assembly
is completed.
u Enclosed:
1 paper shade
2 red protective sleeves
1 power supply plug
u Assembly
Take the paper shade so that it forms a large roll in your hands, all
four corners pointing downwards. Carefully mount the paper onto
the metal wire and the LED module until it is shaped like an „U“.
3+4
Two corners of the paper have a reinforcement around the open-
ing. Carefully pull up the reinforced corners and fix them to the
ends of the metal wire. 5
Slide the two protective sleeves on the wire. 6
Carefully pull the corners of the paper shade to the outside to even
out the edges. 7
Connect the lamp cable to the plug-in transformer. 8
To switch the lamp on or off, press the dimmer switch. Keep the
switch pressed down for dimming. 9
8
u Cleaning
Important: Never use damp cloths, sponges or similar on the
paper shade! Clean the shade if necessary with a light feather
duster or paintbrush. The metal parts can be wiped with a dry
cloth.
u Technical specification
100-240 Volt. The lamp has a wide-range input power supply for
operation with 100-240 Volt. Secondary 18,1 V.
LED 9 W, 0.60 cosᵩ, rated current 500 mA, 970 lm, 2700 K,
CRI>90, dimmable. According to the manufacturer, the LED has
an average life of 25 000 hours.
A+The lamp is supplied with built-in LEDs of energy class
A+, which cannot be replaced by the user.
Any repairs that may become necessary must be carried out by
a professional electrician. In the event of damage to the external
power cord, replacements may only be fitted by Ingo Maurer
GmbH.
9

Français
Français
Informations importantes concernant le papier
Le papier de cette lampe est un produit naturel non-traité; de
petites imperfections ou épaississements sont dus au procédé tech-
nique. La feuille de papier est le produit d’une fabrication manuelle
laborieuse (jusqu’à huit opérations sont nécessaires) selon un pro-
cédé breveté s’inspirant des techniques traditionnelles japonaises
de la teinture. Bien qu’elles soient en apparence identiques, chaque
feuille est unique.
Pour protéger le papier, veuillez respecter les indications suivantes:
• Il est indispensable de protéger le papier de l’humidité, c.à.d.
de ne pas l’utiliser dans des pièces humides ou cuisines etc.
• Eviter l’exposition à un ensoleillement extrême ou à de forts
courants d’air.
• Le papier est un matériel sensible mais peut être formé par de
prudents étirages – si nécessaire. 1
Eviter de trop étirer le papier sinon il perd sa tension et ne
reprend pas la forme souhaitée.
• Ne pas défaire la feuille de papier à contre-sens de la tension;
sinon les fibres du papier cassent. 2
Parfois la feuille de papier prend sa forme définitive après
quelques temps seulement étant donné que le papier doit se
défroncer.
De petits enfoncements causés éventuellement par un contact
imprudent disparaissent facilement en appuyant légèrement sur le
côté opposé du papier.
10
Instructions de montage
Important: Retirer la lampe avec prudence de son emballage et
veiller à ne pas abîmer la feuille de papier.
Ne connecter la lampe au réseau électrique qu’une fois le montage
terminé.
u Fournitures:
1 écran papier
2 gaines de protection rouges
1 bloc d‘alimentation
u Montage
Prendre la feuille de papier de façon qu’elle soit posée dans votre
main comme un grand rouleau de papier: les quatre coins orientés
vers le bas. Diriger le rouleau de papier au-dessus du câble métal-
lique coudé et de l‘ampoule, jusqu’à ce qu’il soit tendu en „forme
de U “. 3+4
Le papier a sur ses deux coins des renforts munis d’un trou. Tirer
les coins renforcés prudemment vers le haut et les suspendre aux
extrémités du câble métallique. 5
Pousser les deux gaines de protection rouges. 6
Tirer prudemment les coins du papier sans trou vers l’extérieur, afin
qu’ils ne s’enroulent pas et forment une ombre. 7
Brancher le câble de la lampe au bloc d’alimentation. 8
Pour allumer et éteindre la lampe, appuyer brièvement sur le
variateur à fil. Une longue pression permet de faire varier la lumi-
11

Italiano
Français
nosité en continu. 9
u Entretien
Important: Ne jamais nettoyer la feuille de papier avec un
chiffon humide! Nettoyer uniquement avec un plumeau, pinceau ou
équivalent. Nettoyer les parties métalliques avec un chiffon sec.
u Données techniques
100-240 volts. La lampe dispose d’un vaste domaine d’entrée: Elle
peut fonctionner avec une tension de 100-240 volts. Secondaire
18,1 volts.
LED 9 W, 0,6 cosᵩ, courant nominal 500 mA, 970 lm, 2700 K,
CRI>90, dimmable. L‘ampoule LED a une durée de vie d‘env.
25 000 heures (données du fabricant).
A+Cette lampe est équipée d‘un module LED intégré de
la classe énergétique A+. L‘ampoule ne peut pas être
changée par l‘utilisateur.
Des réparations éventuellement nécessaires ne doivent être effec-
tuées que par un spécialiste. En cas de dommage, le câble électrique
externe ne doit être échangé que par la société Ingo Maurer GmbH.
12
Informazioni importanti sulla carta
La carta di questa lampada è un prodotto naturale non trattato;
piccole imperfezioni e ispessimenti sono dovuti alla tecnica di
lavorazione. Il paralume è frutto di una lavorazione a mano com-
plicata (fino a otto diversi trattamenti), brevettata, che si basa su
un tradizionale procedimento giapponese di colorazione dei tessili.
Sebbene tutti i paralumi sembrino uguali, ognuno è un pezzo unico.
Per proteggere la carta, rispettare i seguenti accorgimenti:
• Proteggere assolutamente dall‘umidità. Evitare la sistemazione
in luoghi umidi, cucine etc., perché la carta potrebbe perdere
la forma.
• Evitare raggi di sole diretti e forti correnti d‘aria.
• Sebbene la carta sia un materiale delicato, può tuttavia – se
necessario – essere messa in forma tirandola attentamente. 1
Attenzione però a non tenderla troppo, si otterrebbe una
perdita della tensione e quindi della forma.
• Non aprire il cilindro in carta nel senso contrario alla tensione,
causerebbe una rottura delle fibre. 2
In alcuni casi il paralume in carta prende la sua forma definitiva
soltanto dopo un determinato periodo, visto che la carta si deve
stendere.
Lievi ammaccature che dovessero sorgere toccando la lampada,
spariscono spingendo delicatamente dalla parte opposta della carta.
13

Italiano Italiano
Istruzioni di montaggio
Importante: Estrarre attentamente la lampada dall‘imballaggio
facendo attenzione a non danneggiare il paralume.
Effettuare il collegamento alla rete soltanto a montaggio avvenuto.
u Nella fornitura sono inclusi:
1 paralume
2 guaine di protezione rosse
1 alimentatore
u Montaggio
Afferrare delicatamente il diffusore in carta e tenerlo come se
aveste un grosso rotolo tra le mani; con i quattro angoli rivolti
verso il basso. Guidare il rotolo di carta sulle aste in metallo curvo
e sulla lampadina fino ad ottenere una forma a „U“. 3+4
La carta ha dei fori rinforzati su due dei quattro angoli. Tirare
delicatamente le parti rinforzate verso l‘alto e agganciarle alle
estremità delle aste in metallo. 5
Infilare le due guaine di protezione rosse sulle aste. 6
Tirare delicatamente i due angoli della carta senza fori verso
l‘esterno per evitare che si arrotolino su se stesse e che creino
ombre indesiderate. 7
Collegare il cavo elettrico della lampada all’alimentatore. 8
Per accendere e spegnere la lampada, premere brevemente il
tasto del dimmer sul cavo. Tener premuto il tasto per dimmerare
la lampada in continuo. 9
14
u Cura
Importante: Non pulire mai il paralume con un panno umido!
Usare esclusivamente uno spolverino o un pennello ecc.
Le parti in metallo possono essere pulite con un panno asciutto.
u Dati tecnici
100-240 volt. La lampada dispone di una vasta gamma di tensione
d‘ingresso: Può essere alimentata con tensione di rete da 100 a 240
Volt. Secondario 18,1 volt.
LED 9 W, 0,6 cosᵩ, corrente 500 mA, 970 lm, 2700 K, CRI>90,
dimmerabile. Il modulo LED ha una durata di vita di ca. 25 000 ore
(indicazione del produttore).
A+Questa lampada è dotata di un LED integrato della classe
di efficienza energetica A+. Il modulo a LED non può
essere sostituito dall‘utente.
Eventuali riparazioni possono essere effettuate esclusivamente da
un elettricista. Il cavo esterno – se danneggiato – può essere sosti-
tuito soltanto dalla Ingo Maurer GmbH.
15

16
Zeichnungen / Drawings / Dessins / Disegni
17
1
2
Richtige Behandlung des Papiers / Correct treatment of the paper /
Bon traitement du papier / Come maneggiare la carta
NO!

18
3
4
19
5
6
Papierrolle aufspannen / Attaching the paper shade / Tendre le rouleau
de papier / Distendere leggermente il rotolo in carta plissettata
Schutzschläuche aufschieben / Slide on the protective sleeves / Pousser
les gaines de protection / Infilare le guaine protettive sulle aste

7
8
ON/OFF/DIM
20
Ingo Maurer GmbH
Kaiserstrasse 47
80801 München
Germany
T. +49. 89. 381606-0
F. +49. 89. 381606 20
[email protected]
www.ingo-maurer.com
September 2017 Made in Germany
Made in Germany
Rayonnement DEL Ne pas regarder dans le faisceau DEL classe 2
LED-Radiazione Non guardare del raggio laser LED Classe 2
LED-Strahlung Nicht in den Strahl blicken LED Klasse 2
LED-Radiation Do not look into the beam LED Class 2
LED-Radiazione No mire al haz de láser LED Classe 2
Abstandssymbol: Gegenstände/Flächen dürfen im
angegeben Abstand zum Leuchtmittel nicht
wärmer als 90Grad Celsius werden.
Leuchte nicht ohne Schutzglas betreiben:Trifft bei Leuchten zu,
die kein Leuchtmittel verwenden, mit dem Niederdrucksymbol.
Self-Shielded Symbol: Leuchte darf ohne Schutzglas betrieben werden,
jedoch nur mit einem Leuchtmittel mit Sef-Shielded Symbol
Schutzklasse 1: Für Hochvolt Leuchten. Leuchte wird mit Schutzleiter betrieben.
Bei Steh-/und Tisch gilt es zu Vermeiden, da für jedes EU-Land unterschiedliche Schuko-Stecker verwendet
Schutzklasse 2: Für Hoch-/und Niedervoltleuchten. Leuchte wird ohne Schutzleiter verwendet .
Schutzklasse 3: Für Niedervoltleuchten, die mit Vorschaltgerät/Trafo verwendet werden,
die manuell mit der Leuchte verbunden werden.
Leucthte entspricht allen anwendbaren EU_Richtlinien. (Wird bei jeder
Leuchte nur auf nicht brennbare Flächen montieren.
Wird bei Hänge und Wandleuchten verwendet
Leuchte nicht geeignet für Deckeneinbau mit überliegender Isolierung
Oberflächenmontierte Leuchte nicht geeignet für die Montage auf normal entflammbaren Oberflächen.
Einbauleuchte nicht geeignet für die Montage auf normal entflammbaren Oberflächen.
Leuchte wird mit externem Vorschaltgerät betrieben.
Leuchte wird mit internem Vorschaltgerät betrieben.
Leuchte mit elektrischen Bauteilen, die dem ROHS Standard entsprechen.Muss nicht auf das
Typenschild, wenn alle Trafos,EVGs,etc.dieses Symbol separat aufgedruckt haben.
Wird bei uns nicht verwendet.
unabhängig. Konverter
mit galvanisch getrennter Wicklung
Muss generell auf jedes TS.
Muss staandardmäßig bei jeder Leuchte mit LEDs verwendet werden.
Gelbes Etikett mit schwarzem Druck.
Muss in unmittelbarer Nähe der LED angebracht werden.
Das F-Zeichen ist auf den Typenschildern zu streichen (siehe auch pdf-Datei im Anhang) Es muss jetzt nur noch ein Warnsymbol angebracht werden,
wenn die Leuchte nicht auf normal entflammbare Oberflächen installiert werden darf
Made in Germany
Rayonnement DEL Ne pas regarder dans le faisceau DEL classe 2
LED-Radiazione Non guardare del raggio laser LED Classe 2
LED-Strahlung Nicht in den Strahl blicken LED Klasse 2
LED-Radiation Do not look into the beam LED Class 2
LED-Radiazione No mire al haz de láser LED Classe 2
Abstandssymbol: Gegenstände/Flächen dürfen im
angegeben Abstand zum Leuchtmittel nicht
wärmer als 90Grad Celsius werden.
Leuchte nicht ohne Schutzglas betreiben:Trifft bei Leuchten zu,
die kein Leuchtmittel verwenden, mit dem Niederdrucksymbol.
Self-Shielded Symbol: Leuchte darf ohne Schutzglas betrieben werden,
jedoch nur mit einem Leuchtmittel mit Sef-Shielded Symbol
Schutzklasse 1: Für Hochvolt Leuchten. Leuchte wird mit Schutzleiter betrieben.
Bei Steh-/und Tisch gilt es zu Vermeiden, da für jedes EU-Land unterschiedliche Schuko-Stecker verwendet
Schutzklasse 2: Für Hoch-/und Niedervoltleuchten. Leuchte wird ohne Schutzleiter verwendet .
Schutzklasse 3: Für Niedervoltleuchten, die mit Vorschaltgerät/Trafo verwendet werden,
die manuell mit der Leuchte verbunden werden.
Leucthte entspricht allen anwendbaren EU_Richtlinien.(Wird bei jeder
Leuchte nur auf nicht brennbare Flächen montieren.
Wird bei Hänge und Wandleuchten verwendet
Leuchte nicht geeignet für Deckeneinbau mit überliegender Isolierung
Oberflächenmontierte Leuchte nicht geeignet für die Montage auf normal entflammbaren Oberflächen.
Einbauleuchte nicht geeignet für die Montage auf normal entflammbaren Oberflächen.
Leuchte wird mit externem Vorschaltgerät betrieben.
Leuchte wird mit internem Vorschaltgerät betrieben.
Leuchte mit elektrischen Bauteilen, die dem ROHS Standard entsprechen. Muss nicht auf das
Typenschild, wenn alle Trafos,EVGs, etc. dieses Symbol separat aufgedruckt haben.
Wird bei uns nicht verwendet.
unabhängig. Konverter
mit galvanisch getrennter Wicklung
Muss generell auf jedes TS.
Muss staandardmäßig bei jeder Leuchte mit LEDs verwendet werden.
Gelbes Etikett mit schwarzem Druck.
Muss in unmittelbarer Nähe der LED angebracht werden.
Das F-Zeichen ist auf den Typenschildern zu streichen (siehe auch pdf-Datei im Anhang) Es muss jetzt nur noch ein Warnsymbol angebracht werden,
wenn die Leuchte nicht auf normal entflammbare Oberflächen installiert werden darf
9
