IPS12160G
Alimentatore/Caricabatteria switching
da 13,8V 6,2A
Il modulo alimentatore caricabatteria IPS12160G è stato sviluppato secondo i criteri di
qualità, affidabilità e prestazioni adottati dalla INIM Electronics. I componenti utilizzati
garantiscono idonei requisiti di funzionamento quando le condizioni ambientali esterne
al contenitore della centrale o della stazione di alimentazione in cui il modulo è installato
sono in accordo con la classe 3k5 della EN 60721-3-3.
Il modulo di alimentazione IPS12160G fornisce una tensione stabilizzata a 13,8V ed una
corrente massima di 5A disponibile ai morsetti “+V” e “-V”.
Le uscite sono protette da sovraccarichi, corto circuiti ed inversione accidentale delle
polarità dell’eventuale batteria ad esse collegata.
L’alimentatore può essere dotato di una sonda termica opzionale (ProbeTH disponibile a
catalogo) in grado di adattare la tensione di ricarica delle batterie alla loro temperatura,
per una ricarica più efficiente.

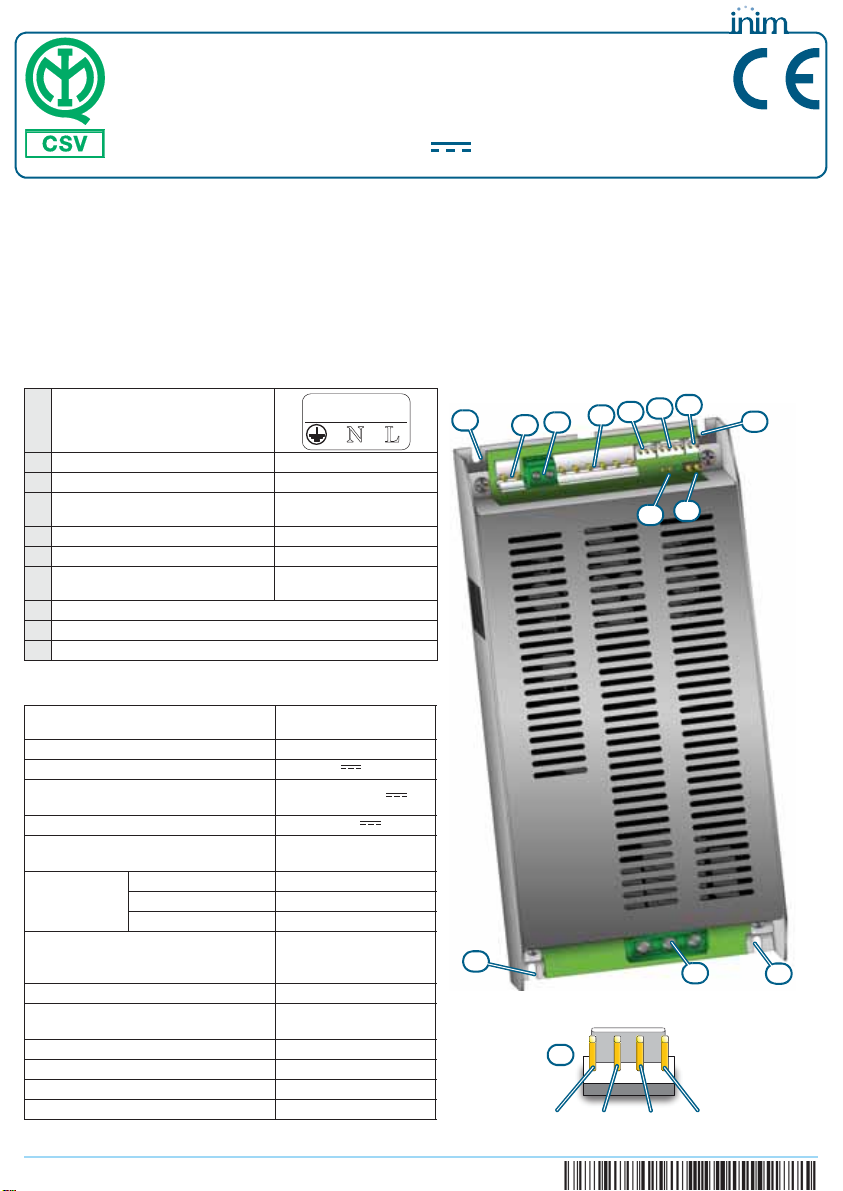

A Morsettiera ingresso rete
B Connettore batterie BAT- , BAT+
C Morsettiera uscita +V , -V
D Connettore uscita
RTH , FAULT ,
-V , +V, -V , +V
E Connettore per sonda termica NTC
F Connettore per uscite OC STATUS
G
Connettore per porta seriale
(riservata)
SERIAL
H Spie luminose
I Connettori per ponticello segnalazione guasto di terra
J Foro di fissaggio (Ø 3,25mm)
NL
230V ~ 50/60 Hz
AC I
nput
A
E
J
FJ
J
HI
JBCDG
F
GND OC2 OC1 +V
STATUS
Caratteristiche tecniche
Tensione d’ingresso
230V~ (-15%/+10%)
50/60Hz
Corrente assorbita 1,1A (max)
Tensione d’uscita 13,8V (±1%)
Tensione d’uscita di funziona-
mento
da 9 a 13,8V
Tensione di sgancio batteria 9,5V
Ripple massimo sulla tensione
d’uscita
1%
Corrente
massima in
uscita
totale 6,2A
per carico esterno 5A
per ricarica batteria 1,2A
Batteria collegabile
(o equivalente con classe infiamma-
bilità involucro UL94-V2 o migliore)
12V – 17Ah
YUASA NP-12 FR
Fusibile (F1) non sostituibile T 3,15A 250V
Resistenza interna batteria mas-
sima
1 Ohm
Temperatura di funzionamento da -5 a +40 °C
Classe d’isolamento I
Dimensioni (L x A x P) 200 x 51 x 99 mm
Peso 0,8 Kg
Italiano
DCMIIN4AIPS12160G-120-20211006
EN IEC 62368-1

IPS12160G
2Segnalazioni
Segnalazioni
Le spie luminose [H] segnalano la presenza della tensione di rete ed il corretto
funzionamento dell’apparecchio e delle batterie.
Dal connettore “STATUS” [F] si possono prelevare le segnalazioni di guasto tramite due
uscite Open Collector “OC1” e “OC2”.
Il disinserimento del ponticello sui connettori per la segnalazione dei guasti di terra [I]
disattiva il controllo della guasto di terra.
Nel caso di utilizzo del presente apparato in abbinamento con centrali di sicurezza tutte
le segnalazioni obbligatorie di stato e di guasto devono essere previste e rese disponibili
in centrale.
Installazione
IPS12160G deve essere installato all’interno di un involucro antifuoco (ad es. il
contenitore metallico di una centrale).
Per il fissaggio all’interno di contenitori od apparecchiature utilizzare i due semifori di
fissaggio [J].
Collegare i conduttori provenienti dalla rete elettrica alla morsettiera di ingresso [A].
ATTENZIONE! E’ necessario collegare il conduttore di terra.
I conduttori provenienti dalla rete elettrica devono essere fascettati e fissati in
prossimità del loro ingresso al modulo alimentatore.
I cavi utilizzati per il cablaggio del prodotto devono avere sezione adeguata ed essere
conformi alla norma IEC 60332-1-2 o alla IEC 60332-2-2.
Per una installazione a norma deve essere previsto un idoneo dispositivo di
sezionamento (bipolare) e di protezione nell’impianto elettrico a monte della
connessione con l’alimentatore in accordo con le norme vigenti (DM37/08).
La tensione di uscita può essere prelevata o dai morsetti [C] (“+V, -V”), o dal
connettore [D] (“+V, -V”).
Sul connettore di uscita inoltre sono presenti i terminali “FAULT” e “RTH” riservati alla
connessione con centrali INIM Electronics.
Per installare la sonda termica ProbeTH bisogna collegare la sonda al connettore [E].
Posizionare la sonda a contatto con una delle batterie assicurandosi di ottenere una
buona conducibilità termica.
Nota bene Le batterie di backup dell'alimentazione dell'apparecchiatura non sono fornite con la stessa.
L'installatore deve utilizzare esclusivamente batterie al piombo-acido regolate da valvola (VRLA)
per uso stazionario, conformi alle norme IEC 60896-21 ed IEC 60896-22.
La batteria deve avere involucro antifuoco V-2 o migliore.
Nel caso in cui l’alimentatore sia abbinato a centrali di rivelazione incendio è obbligatorio l’uso
della sonda termica.
Manutenzione
Periodicamente è necessario eseguire le operazioni di manutenzione di seguito
elencate:
• Verificare l’integrità dei conduttori e delle connessioni.
• Verificare il corretto funzionamento del modulo.
• Verificare l’efficienza delle batterie.
Nota bene Le operazioni di manutenzione devono essere eseguite da personale qualificato.
Segnalazione Spento Acceso Lampeggio
veloce lento
LED verde (DL1) Alimentatore spento Alimentatore in funzione Surriscaldamento Sovraccarico
uscite
LED giallo (DL2) Funzionamento rete regolare Guasto funzionamento rete Guasto di terra /
LED giallo (DL3) Funzionamento batterie
regolare Guasto batterie / /
Uscita OC1 Funzionamento regolare Guasto alimentatore / /
Uscita OC2 Funzionamento rete regolare Guasto funzionamento rete / /

Istruzioni
Alimentatore/Caricabatteria switching da 13,8V 6,2A 3
Italiano
EN IEC 62368-1
DATI DEL
MANUALE
Codice del manuale: DCMIIN4AIPS12160G
Revisione: 1.20
COPYRIGHT Le informazioni contenute in questo documento sono proprietà esclusiva della Inim Electronics s.r.l..
Nessuna riproduzione o modifica è permessa senza previa autorizzazione della Inim Electronics
s.r.l..
Tutti i diritti sono riservati.
DATI DEL
COSTRUTTORE
Costruttore: INIM Electronics s.r.l.
Sito di produzione: Centobuchi, via Dei Lavoratori 10
Comune: 63076, Monteprandone (AP), Italia
Tel.: [phone]
Fax: [phone]
e-mail: [email protected]
Web: www.inim.biz
Il personale autorizzato dal costruttore a riparare o sostituire qualunque parte del sistema, è
autorizzato ad intervenire solo su dispositivi commercializzati con il marchio Inim Electronics s.r.l..
RAEE Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della
direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche”
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di
raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera
smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre
possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25cm.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili
effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l'apparecchiatura.
Classe d’isolamento I
Tipo di terminali
AC INPUT ES3, PS3
+V, -V ES1, PS2
BAT-, BAT+ ES1, PS2
RTH, FAULT, NTC ES1, PS1
STATUS ES1, PS2
SERIAL ES1, PS1

IPS12160G
Switching power supply/Battery charger
providing 6.2A @ 13.8V
The IPS12160G switching power supply/battery charger has been designed and
manufactured to the highest standards of quality, reliability and performance adopted
by INIM Electronics. INIM Electronics guarantees that the components selected for this
product will operate properly within their specifications when the environmental
conditions outside the enclosure comply with Class 3k5 (EN 60721-3-3).
The IPS12160G unit provides a regulated 13.8V and 5A maximum current by means of
the “+V” and “-V” terminals.
The outputs are overload, short-circuit and reverse polarity protected.
The unit can be equipped with an optional thermal probe (ProbeTH see the Inim
catalogue) which is capable of maintaining the battery charge current at the appropriate
level for efficient battery charging.

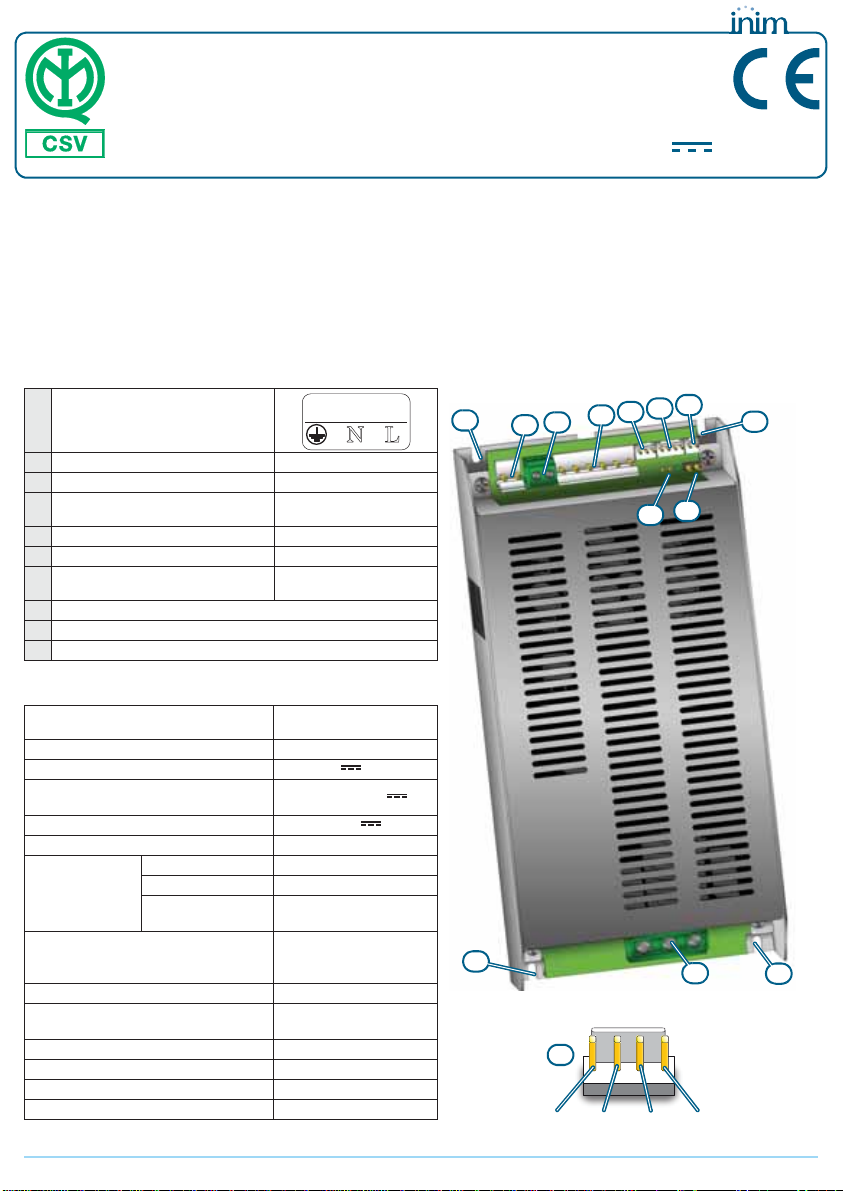

A Mains input terminal board
B Battery connector BAT- , BAT+
C Output terminal board +V , -V
D Output connector
RTH , FAULT ,
-V , +V, -V , +V
E Thermal probe connector NTC
F OC output connector STATUS
G
Serial port connector
(reserved)
SERIAL
H LED indicators
I Ground fault signalling jumper input
J Anchor screw hole (Ø 3.25mm)
NL
230V ~ 50/60 Hz
AC I
nput
A
E
J
FJ
J
HI
JBCDG
F
GND OC2 OC1 +V
STATUS
Technical characteristics
Mains supply voltage
230V~ (-15%/+10%)
50/60Hz
Absorbed current 1.1A (max)
Output voltage 13.8V (±1%)
Operating output voltage
from 9 to 13,8V
Battery shutdown tension 9.5V
Maximum output ripple 1%
Maximum out-
put current
total
6.2A
for external load 5A
for battery
recharge
1.2A
Connectable battery
(or equivalent with case flame
class UL94-V2 or higher)
12V – 17Ah
YUASA NP-12 FR
Unreplaceble protection fuse (F1) T 3.15A 250V
Maximum internal resistance of
battery
1 Ohm
Operating temperature from -5 to +40 °C
Isolation class I
Dimensions (W x H x D) 200 x 51 x 99 mm
Weight 0.8 Kg
English
EN IEC 62368-1

Instructions
Switching power supply/Battery charger providing 6.2A @ 13.8V 5
English
Signalling
The LED indicators [H] signal the presence of the mains voltage on the input terminals
and the proper operating capacity of the switching power-supply unit and its batteries.
The Fault signal can be obtained through the “STATUS” input [F] via the two Open-
Collector outputs “OC1” and “OC2”.
Removal of the jumper from the Earth fault signalling connector [I] deactivates the
Earth fault check.
If this appliance is used with a control panel all the obligatory status and fault signals
must be provided for and made available.
Installation
IPS12160G must be installed inside a fireproof enclosure (e.g. the control panel metal
case).
Using the two mounting holes [J], secure the device into its housing.
Connect the mains wiring to the input terminal board [A].
ATTENTION! This appliance must be earthed.
Using the plastic cable band, bunch the mains wires and fasten them close to the mains
wire entry on the Switching power-supply unit.
The cables used for the wiring of the product must have an adequate section and
comply with the IEC 60332-1-2 or IEC 60332-2-2 standards.
For an installation that meets standard requirements, it is necessary to fit a suitable
sectioning device (bipolar) and protection on the electrical-wiring upstream of the
switching power-supply unit in accordance with the laws in force (DM37/08).
The output voltage can be drawn from either terminals [C] (“+V, -V”), or from the
connector [D] (“+V, -V”).
The output connector is also has “FAULT” and “RTH” terminals which are reserved for
connection to INIM control panels.
If you are installing a ProbeTH thermal probe, connect it to connector [E].
Attach the thermal probe to one of the batteries in such a way as to achieve an optimal
level of thermal conductivity.
Note The backup batteries of the equipment power supply are not included. The installer must use only
valve regulated lead-acid batteries (VRLA) for stationary use, compliant with IEC 60896-21 and
IEC 60896-22 standards.
The battery casing must have V-2 flame rating or higher.
If this appliance is used with a fire detection control panel, it is obligatory to fit it with a thermal
probe.
Maintenance
The following maintenance operations must be performed regularly:
• Check that all wiring and connections are intact.
• Check that the appliance is operating properly.
• Check the battery efficiency.
Note These maintenance operations must be performed by qualified persons only.
Signalling Off On Blinking
fast slow
Green LED (DL1) Switching power-supply unit
Off Switching power-supply unit operating Overheated Output overload
Yellow LED (DL2) Mains operating properly Mains operating fault Earth fault /
Yellow LED (DL3) Batteries operating properly Battery fault / /
Output OC1 Operating properly Switching power-supply unit
fault //
Output OC2 Mains operating properly Mains operating fault / /

IPS12160G
6Maintenance
EN IEC 62368-1
MANUAL DETAILS
Manual code: DCMIIN4AIPS12160G
Revision: 1.20
COPYRIGHT The information contained in this document is the sole property of Inim Electronics s.r.l.. Copying,
reprinting or modification of this document, in part or as a whole, is not permitted without prior
authorization in writing from Inim Electronics s.r.l..
All rights reserved.
MANUFACTURER'S
DETAILS
Manufacturer: INIM Electronics s.r.l.
Production plant: Centobuchi, via Dei Lavoratori 10
63076 Monteprandone (AP), Italy
Tel: [phone]
Fax: [phone]
e-mail: [e-mail]
Web: www.inim.biz
The persons authorized by the manufacturer to repair or replace the parts of this system have
authorization to work on Inim Electronics s.r.l. brand devices only.
WEEE Informative notice regarding the disposal of electrical and electronic equipment
(applicable in countries with differentiated waste collection systems)
The crossed-out bin symbol on the equipment or on its packaging indicates that the product must
be disposed of correctly at the end of its working life and should never be disposed of together with
general household waste.
The user, therefore, must take the equipment that has reached the end of its working life to the
appropriate civic amenities site designated to the differentiated collection of electrical and electronic
waste. As an alternative to the autonomous-management of electrical and electronic waste, you can
hand over the equipment you wish to dispose of to a dealer when purchasing new equipment of the
same type.
You are also entitled to convey for disposal small electronic-waste products with dimensions of less
than 25cm to the premises of electronic retail outlets with sales areas of at least 400m2, free of
charge and without any obligation to buy.
Appropriate differentiated waste collection for the subsequent recycling of the discarded equipment,
its treatment and its environmentally compatible disposal helps to avoid possible negative effects on
the environment and on health and favours the re-use and/or recycling of the materials it is made
of.
Isolation class I
Terminal type
AC INPUT ES3, PS3
+V, -V ES1, PS2
BAT-, BAT+ ES1, PS2
RTH, FAULT, NTC ES1, PS1
STATUS ES1, PS2
SERIAL ES1, PS1

IPS12160G
Alimentation/chargeur de batterie
6,2A @ 13,8V
L’ IPS12160G est une alimentation à commutation/chargeur de batterie développé et
produit d’après les dernières normes de qualité, fiabilité et performance de INIM
Electronics. INIM garantit que les composants utilisés pour ce produit fonctionnent
correctement dans leurs cahiers des charges lorsque les conditions de l'environnement
à l'extérieur du boîtier correspondant à la classe 3k 5 (EN 60721-3-3).
L’unité IPS12160G délivre un courant 13,8V et un maximum de 5A contrôlée par des
bornes sur le “+V” et “-V”.
Les sorties sont protégées contre les surcharges, court-circuit et les mauvaises
connections.
Le module peut être équipé d’une sonde thermique (Probe TH, voir le catalogue Inim)
qui permet de régler la charge actuelle de la batterie pour un chargement efficace des
batteries.

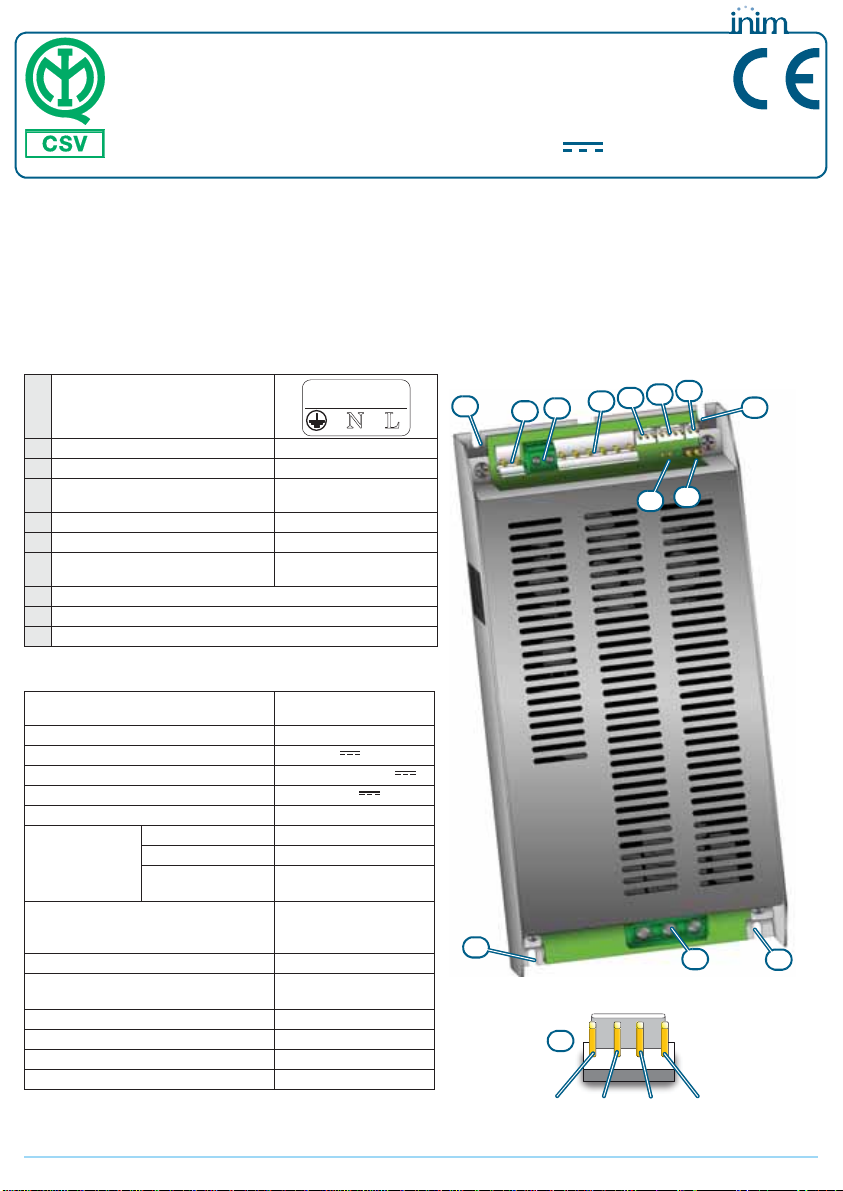

A Bornes pour entré réseau
B Connexion de la batterie BAT- , BAT+
C Bornes pour sortie +V , -V
D Connecteur de sortie
RTH , FAULT ,
-V , +V, -V , +V
E Connecteur sonde thermique NTC
F Connecteur de sortie OC STATUS
G
Connecteur de port série (non
utilisé)
SERIAL
H Indicateurs LED
I Défaut de terre cavalier de dérivation
J Trous de vis (Ø 3,25mm)
NL
230V ~ 50/60 Hz
AC I
nput
A
E
J
FJ
J
HI
JBCDG
F
GND OC2 OC1 +V
STATUS
Caractéristiques techniques
Alimentation primaire
230V~ (-15%/+10%)
50/60Hz
Courant d'alimentation 1,1A (max)
Tension de sortie 13,8V (±1%)
Tension de fonctionnement
9 à 13,8V
Deconnection batterie 9,5V
Ripple maximum sur la tension de
sortie
1%
Courant de
sortie maximal
total
6,2A
externe 5A
pour charger 1,2A
Connecter les batteries
(ou équivalent UL94-V2 ou supé-
rieur)
12V – 17Ah
YUASA NP-12 FR
Fusible (F1) non remplaçable T 3,15A 250V
Batterie maximale résistance
interne
1 Ohm
Température de fonctionnement -5 à +40 °C
Classe d'isolement I
Dimensions (L x H x P) 200 x 51 x 99 mm
Poids 0,8 Kg
Français
EN IEC 62368-1

IPS12160G
8Signalisations
Signalisations
Les voyants LED [H] signalent la présence de l'alimentation électrique primaire à bornes
et le bon fonctionnement, la tension de sortie correcte de l'alimentation à commutation
et les batteries.
Les messages d’erreur peuvent être obtenus par la sortie “STATUS” [F] à travers les
deux sorties à collecteur ouvert “OC1” et “OC2”.
En enlevant le cavalier [I] de l’erreur de la faille de la terre de transition, la signalisation
supprime l'alerte de défaut.
Si ce bloc d'alimentation est utilisé dans un système d'alarme incendie, alors toutes les
sorties du système devront être créé et mis à la disposition de la centrale.
Installation
L’ IPS12160G doit être installé à l’intérieur d’un conteneur anti-feu (par exemple le
boîtier métallique d'un panneau de commande).
Monter le produit au boîtier en utilisant les trous à vis [J].
Brancher l’alimentation de 230V sur les attaches [A].
ATTENTION! L’appareil doit être correctement relié à la terre.
Attaches fermement le câble boîtier avec l’attache de câble en plastique, près de la
connexion 230V.
Les câbles utilisés pour le câblage du produit doivent avoir une section adéquate et être
conformes à la norme IEC 60332-1-2 ou à la IEC 60332-2-2.
Pour les installation conformes aux exigences, il est nécessaire de sécuriser
l’alimentation électrique (230V) correctement et conformément aux normes
applicables (DM37/08).
La tension de sortie peut être pris à la fois sur les bornes [C] (“+V, -V”), ou du
connecteur [D] (“+V, -V”).
Le connecteur de sortie possède aussi un raccordement “FAULT” et “RTH” ceux-ci sont
uniquement pour les panneaux d'alarme incendie INIM réservés.
Si on utilise une sonde thermique ProbeTH celle-ci doit être placée sur le connecteur [E].
Fixer la sonde thermique sur l'une des batteries de telle sorte qu'il y ait une conductivité
thermique optimale.
Note Les batteries de backup de l’alimentation de l’équipement ne sont pas fournies avec celle-ci.
L’installateur doit utiliser exclusivement des batteries au plomb-acide réglées par une vanne
(VRLA) à usage stationnaire, conformes aux normes IEC 60896-21 et IEC 60896-22.
Le boîtier de la batterie doit avoir une classe d'inflammabilité d'au moins V-2.
Si le module d'alimentation est utilisée dans un système d'alarme incendie il est obligatoire
d’utiliser une sonde thermique.
Entretien
Les travaux de maintenance suivants doivent être effectués régulièrement:
• Assurez-vous que le câblage soit intact.
• Assurez-vous que le module fonctionne correctement.
• Vérifier l'efficacité de la batterie.
Note Les travaux de maintenance doivent être effectués par du personnel qualifié.
Signalisation Éteint Allumé Flashes
Rapide Lentement
LED verte (DL1) Alimentation éteint Alimentation fonctionne nor-
malement Trop chaud Sortie surchargé
LED jaune (DL2) 230V fonctionnement normal 230V erreur Défaut de terre /
LED jaune (DL3) Batteries fonctionnent norma-
lement Erreur batteries / /
Sortie OC1 Fonctionnement normal Erreur d’alimentation / /
Sortie OC2 230V fonctionnement normal 230V erreur / /

Instructions
Alimentation/chargeur de batterie 6,2A @ 13,8V 9
Français
EN IEC 62368-1
A PROPOS DE CE
MANUEL
Code du manuel: DCMIIN4AIPS12160G
Révision: 1.20
COPYRIGHT Les informations contenues dans ce document sont propriété exclusive de Inim Electronics s.r.l..
Aucune reproduction ou modification n'est possible sans autorisation préalable de Inim Electronics
s.r.l..
Tous les droits sont réservés
DONNÉES DU
CONSTRUCTEUR
Constructeur: INIM Electronics s.r.l.
Site de production: Centobuchi, via Dei Lavoratori 10
63076, Monteprandone (AP), Italie
Tel.: [phone]
Fax: [phone]
e-mail: [email protected]
Web: www.inim.biz
Le personnel autorisé par le constructeur pour réparer ou remplacer certaines pièces du système,
n’est autorisé à intervenir que sur les dispositifs commercialisés avec la marque Inim Electronics
s.r.l..
DEEE Information sur l’élimination des équipements électriques et électroniques
(applicable dans les Pays dotés de systèmes de collecte sélective)
Le symbole de la poubelle barrée sur l’appareil ou sur son emballage indique que le produit à la fin
de sa durée de vie utile doit être collecté séparément des autres déchets.
L'utilisateur devra donc confier l’appareil en fin de vie aux centres de collecte municipaux appropriés
pour le tri sélectif des déchets électroniques et électriques.
Comme alternative à la gestion autonome, il est possible de remettre l’appareil que l’on souhaite
éliminer au revendeur, lors de l'achat d'un nouvel appareil équivalent.
Chez les détaillants de matériel électronique disposant d’une surface de vente d’au moins 400 m2, il
est également possible de remettre gratuitement, sans obligation d’achat, les produits électroniques
à éliminer de dimensions inférieures à 25 cm.
La collecte séparée adéquate de l'appareil hors service aux fins du recyclage, traitement et
élimination compatible avec l'environnement contribue à éviter les effets négatifs possibles sur
l'environnement et la santé humaine et aide au réemploi et/ou recyclage des matériaux dont
l'appareil est constitué.
Niveau d'isolation I
Type de borniers
AC INPUT ES3, PS3
+V, -V ES1, PS2
BAT-, BAT+ ES1, PS2
RTH, FAULT, NTC ES1, PS1
STATUS ES1, PS2
SERIAL ES1, PS1

IPS12160G
Fuente de alimentación conmutada / cargador
de batería proporcionando 6,2A @ 13,8V
La fuente de alimentación conmutada y cargador de batería IPS12160G ha sido
diseñada y fabricada bajo los más altos estándares de calidad, fiabilidad y rendimiento
adoptadas por Inim Electronics. Inim Electronics garantiza que los componentes
seleccionados para este producto funcionarán correctamente dentro de sus
especificaciones cuando las condiciones ambientales fuera de la caja cumplan con la
clase 3K5 (EN 60721-3-3).
La unidad IPS12160G proporciona 13,8V y una corriente regulada máxima de 5A por
medio del los terminales “+V” y “-V”.
Las salidas están protegidas contra son sobrecarga, cortocircuito y polaridad inversa.
La fuente de alimentación puede ser equipada con una sonda térmica opcional (ProbeTH
ver el catálogo Inim), que es capaz de mantener la corriente de carga de la batería en el
nivel adecuado para cargar la batería eficientemente.
A
Tarjeta de terminales de entrada
de red
B Conector de la batería BAT- , BAT+
C Bornes de salida +V , -V
D Conector salida
RTH , FAULT ,
-V , +V, -V , +V
E Conector para sonda térmica NTC
F Conector para salidas OC STATUS
G
Conector de puerto serie (reser-
vado)
SERIAL
H Indicadores LED
I Terminales para jumper de señalización de falla a tierra
J Orificio del tornillo de anclaje (Ø 3,25mm)
NL
230V ~ 50/60 Hz
AC I
nput
A
E
J
FJ
J
HI
JBCDG
F
GND OC2 OC1 +V
STATUS
Especificaciones técnicas
Tensión de red
230V~ (-15%/+10%)
50/60Hz
Corriente absorbida 1,1A (max)
Tensión de salida 13,8V (±1%)
Tensión de salida de funciona-
miento
de 9 a 13,8V
Tensión de batería en apagado
9,5V
Ondulación máxima de salida 1%
Corriente
máxima de
salida
total
6,2A
carga externa 5A
recarga de bate-
ría
1,2A
Tipo de batería
(o equivalente en el caso de llama
clase UL94-V2 o superior)
12V – 17Ah
YUASA NP-12 FR
Fusible de protección insustituible T 3,15A 250V
Resistencia máxima interna de la
batería
2,7 Ohm
Temperatura de funcionamiento de -5 a +40 °C
Clase de aislamiento I
Dimensiones (L x H x P) 200 x 51 x 99 mm
Peso 0,8 Kg
Español
EN IEC 62368-1

Instrucciones
Fuente de alimentación conmutada / cargador de batería proporcionando 6,2A @ 13,8V 11
Español
Indicaciónes
Los indicadores LED [H] señalan la presencia de la tensión de red en los terminales de
entrada y el correcto funcionamiento de la fuente de alimentación y de sus baterías.
La señal de fallo se puede ver a través de la entrada “STATUS” [F] a través de las dos
salidas de Open-Collector “OC1” e “OC2”.
La eliminación del jumper de señalización de falla de tierra [I] desactiva la
comprobación de fallo a tierra.
Si esta fuente se conecta a un panel de control, todas las señales de estado y de fallo
deberán ser provistas y puestas a disposición.
Instalación
El IPS12160G debe instalarse dentro de una carcasa anti-incendios (por ejemplo, la
carcasa metálica de un panel de control).
Utilizando los agujeros de montaje [J], fije el producto en su gabinete.
Conecte el cableado de red a la tarjeta de terminales de entrada [A].
¡ATENCIÓN! Este aparato debe estar conectado a tierra.
Utilizando la banda de plástico, podremos juntar los cables de red y fijarlos cerca de la
entrada de la fuente de alimentación.
Los cables que se utilicen para el cableado del producto deben tener una sección
adecuada y cumplir con la norma CEI 60332-1-2 o la CEI 60332-2-2.
Para que una instalación que cumpla con requisitos de la norma, es necesario instalar
un protector antes de la fuente de alimentación de acuerdo con la legislación vigente
(DM37 / 08).
El voltaje de salida se puede extraer de cualquiera de los terminales [C] (“+V, -V”), o
desde el conector [D] (“+V, -V”).
El conector de salida también dispone de terminales “FAULT” y “RTH” que se reservan
para la conexión a los paneles de control Inim.
Si va a instalar una sonda térmica ProbeTH, conéctelo al conector [E].
Coloque la sonda térmica a una de las baterías de manera tal que pueda alcanzar un
nivel óptimo de conductividad térmica.
Nota Las baterías de backup de la alimentación del equipo no se suministran con el mismo. El
instalador debe utilizar exclusivamente baterías de plomo-ácido reguladas por válvula (VRLA)
para uso estacionario, que cumplan con las normas CEI 60896-21 y CEI 60896-22.
El revestimiento de la batería debe tener la clase de inflamabilidad V-2 o mejor.
En el caso de fuente de alimentación con centrales de incendios debe utilizar la sonda térmica.
Mantenimiento
Las siguientes operaciones de mantenimiento deben ser realizadas periódicamente:
• Compruebe que todos los cables y las conexiones están intactas.
• Compruebe que el aparato está funcionando correctamente.
• Compruebe la eficiencia de la batería.
Nota Estas operaciones de mantenimiento deben ser realizadas solamente por personal cualificado.
Señalización Apagado Encendido Parpadeo
rápido lento
LED verde (DL1) Fuente de alimentación apa-
gada Fuente de alimentación encen- dida Sobrecalentado Salida sobrecarga
LED amarillo (DL2) Red funcionando OK Fallo de red Fallo de tierra /
LED amarillo (DL3) Baterías funcionando OK Fallos de baterías / /
Salida OC1 Funcionamiento OK Fallo de la fuente de alimenta-
ción //
Salida OC2 Red funcionando OK Fallo de red / /

IPS12160G
12 Mantenimiento
EN IEC 62368-1
SOBRE ESTE
MANUAL
Código del manual: DCMIIN4AIPS12160G
Revisión: 1.20
COPYRIGHT El contenido de este manual es propiedad exclusiva de Inim Electronics s.r.l.. Está prohibida
cualquier reproducción o modificación sin la autorización previa de Inim Electronics s.r.l..
Todos los derechos están reservados.
DATOS DEL
FABRICANTE
Fabricante: Inim Electronics s.r.l.
Planta de producción: Centobuchi, via Dei Lavoratori 10
63076, Monteprandone (AP), Italia
Tel.: [phone]
Fax: [phone]
e-mail: [e-mail]
Web: www.inim.biz
El personal autorizado por el fabricante para reparar o sustituir cualquier parte del sistema está
autorizado para intervenir sólo en dispositivos comercializados con la marca Inim Electronics s.r.l..
RAEE Nota informativa sobre la eliminación de equipos eléctricos y electrónicos (aplicable
en los países con sistemas de recogida selectiva)
El símbolo del contenedor tachado que figura en el aparato o en el embalaje indica que el producto,
al final de su vida útil, debe ser desechado por separado de los demás residuos.
El usuario deberá, por tanto, llevar el equipo llegado al final de su vida a los centros municipales
específicos de recogida selectiva para desechos electrotécnicos y electrónicos.
Como alternativa a la gestión autónoma, es posible entregar el equipo que se desea eliminar al
revendedor, cuando se adquiera un nuevo equipo de tipo equivalente.
En los comercios de productos electrónicos con superficie de venta mínima de 400 m2 también es
posible entregar gratuitamente, sin obligación de compra, los productos electrónicos con
dimensiones inferiores a 25 cm que se deseen desechar.
La adecuada recogida selectiva para enviar posteriormente el equipo desechado al reciclaje, al
tratamiento y a la eliminación ambientalmente compatible, contribuye a evitar posibles efectos
negativos en el medio ambiente y en la salud, y favorece la reutilización y/o reciclaje de los
materiales de los que está compuesto el equipo.
Clase de aislamiento I
Tipo de terminales
AC INPUT ES3, PS3
+V, -V ES1, PS2
BAT-, BAT+ ES1, PS2
RTH, FAULT, NTC ES1, PS1
STATUS ES1, PS2
SERIAL ES1, PS1
