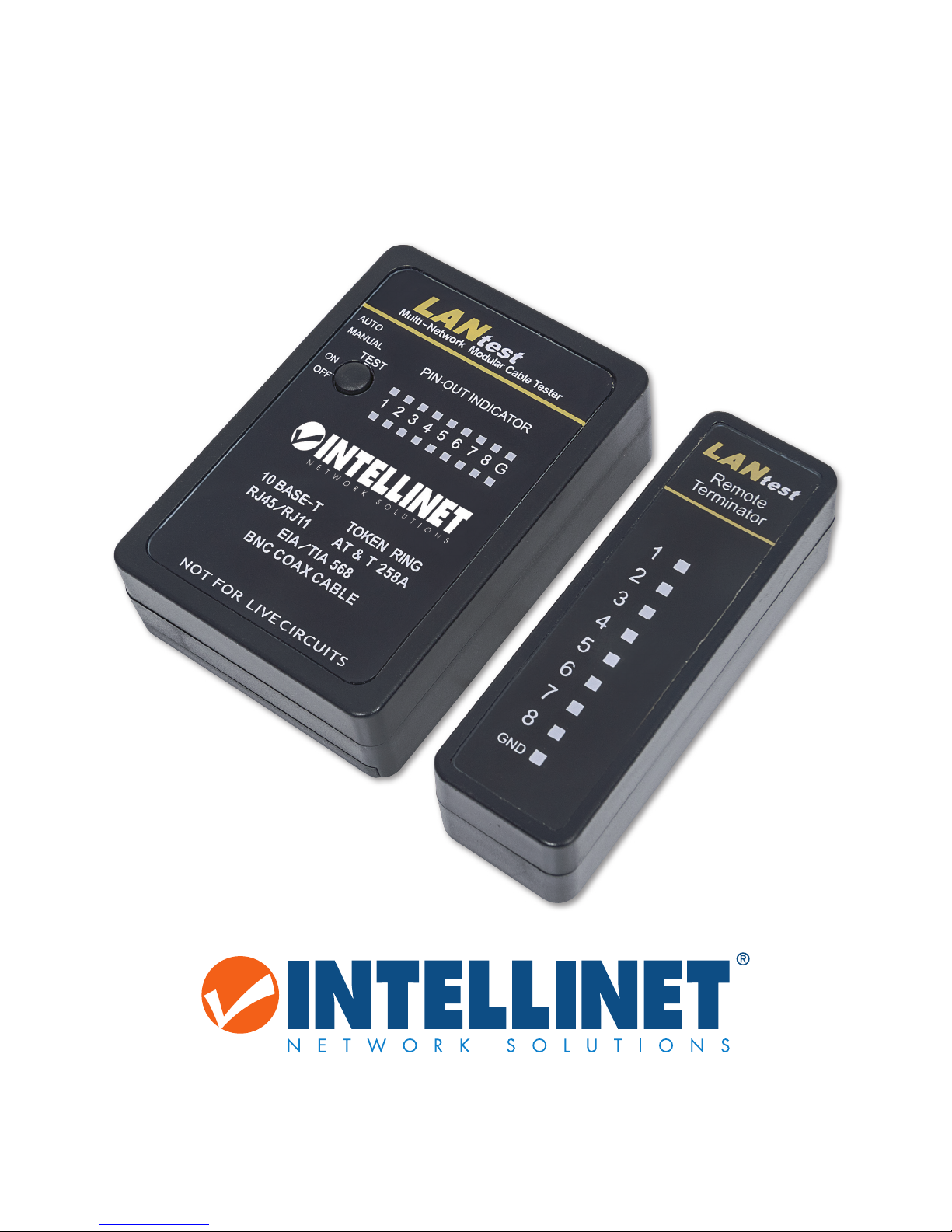

Intellinet 780100 User manual
Network Modular Cable Tester
User Manual
Model 780100
INT-780100_UM-1216_Rev-5.01
intellinetnetwork.com
2
WARNING! This tester in not intended for use on powered circuits. Attaching
this tester to a powered circuit can damage the device and injure the user.
GENERAL SETUP
This tester consists of a Main unit and a Remote unit. The main unit can test a single cable through its two
RJ45 jacks. The Remote unit connects to patch panels and wall plates where the two plug-in points may
be in separate locations.
This device requires the use of a 9V battery (not included–see Product Prole part J for
installation).
NOTE: Make sure that battery power is sucient to test the cable. If the battery fails to power the tester,
the LEDs will be dim or won’t light.
PRECAUTIONS
In addition, the following safety guidelines should be kept in mind while using this tester for the
protection of both the user and the device itself.
• Read all instructions before using this device.
• Do not place the device in direct sunlight or in hot environments.
• Do not modify this tester.
• Do not open this tester for maintenance without rst disconnecting it from all external circuitry.
• Do not apply voltage or current to any of the tester’s connectors.
• Do not use this tester in wet or humid environments or in environments where moisture or
condensation can occur.
• Do not use this tester when it is wet, even from cleaning.
• Avoid using this tester near strong magnetic (loudspeakers, transformers, etc.), RF (transmitters, cellphones,
etc.) or electrostatic (power lines, computer monitors, etc.) elds, as this can result in erroneous readings.
• Remove the battery if anticipating periods of non-use exceeding one month, as chemical leakage can
damage the tester.
3
A
B
C
D
E
F
G
H
I
J
Main Tester RJ45 jack
Main Tester RJ45 jack
Remote Tester RJ45 jack
Auto/Maunual Test switch
Power switch
Test switch for Manual scan
LED Display for Sourcing End (Jack A)
LED Display for Receiving End (Jack B)
LED Display for Receiving End (same as Jack B)
Battery compartment

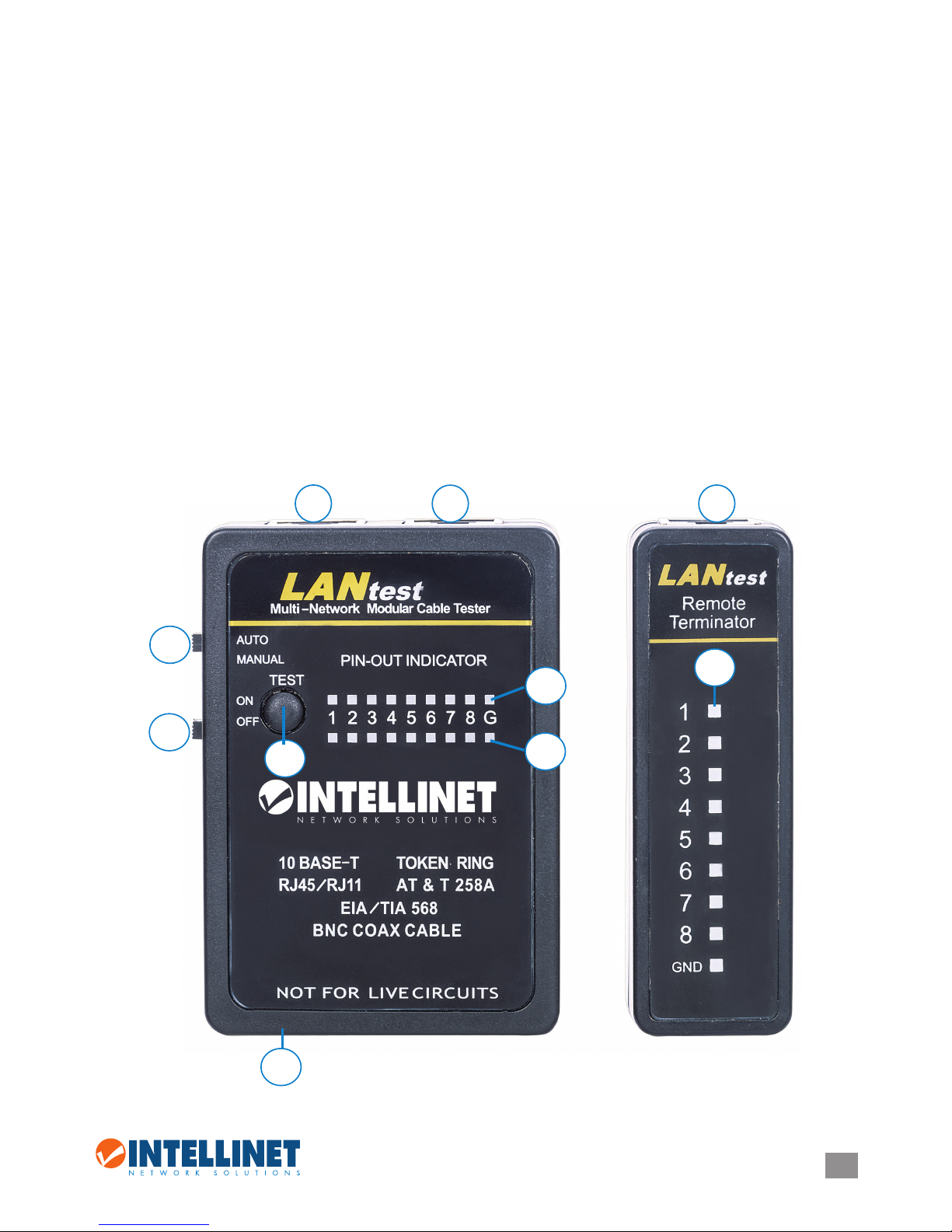

PRODUCT PROFILE
ABC
E
D
F
G
H
I
J
4
MODULAR CABLE TEST
To test RJ11 and RJ12 cables, follow the same instructions as the Loopback and Remote Test above. Refer
to the top section of Table A and Table B on the next page.
BASIC OPERATING INSTRUCTIONS
The Loopback and Remote test instructions describe the basic way to use both the master and remote
units to read a cable’s wiring. Expanded instructions for other test types exist below.
1
2
3
4
5
To perform a loopback test, plug the two ends of the cable into the corresponding jacks on the Main
tester (A and B).
To test patch-panel or wall-plate connections, connect a cable from the Main tester jack (A or B) to the
input ports of the panel or plate, and then connect the Remote Terminator (C) to the output ports of the
panel or plate you wish to test.
Turn on the unit.
Set the toggle to AUTO for the tester to quickly cycle through the pins and their corresponding LEDs.
Set the toggle to MANUAL and repeatedly press the TEST button to advance through pins.
Review the LED results below for the status of the cable’s wiring on the next page in the section “Pin out
Indicator.”

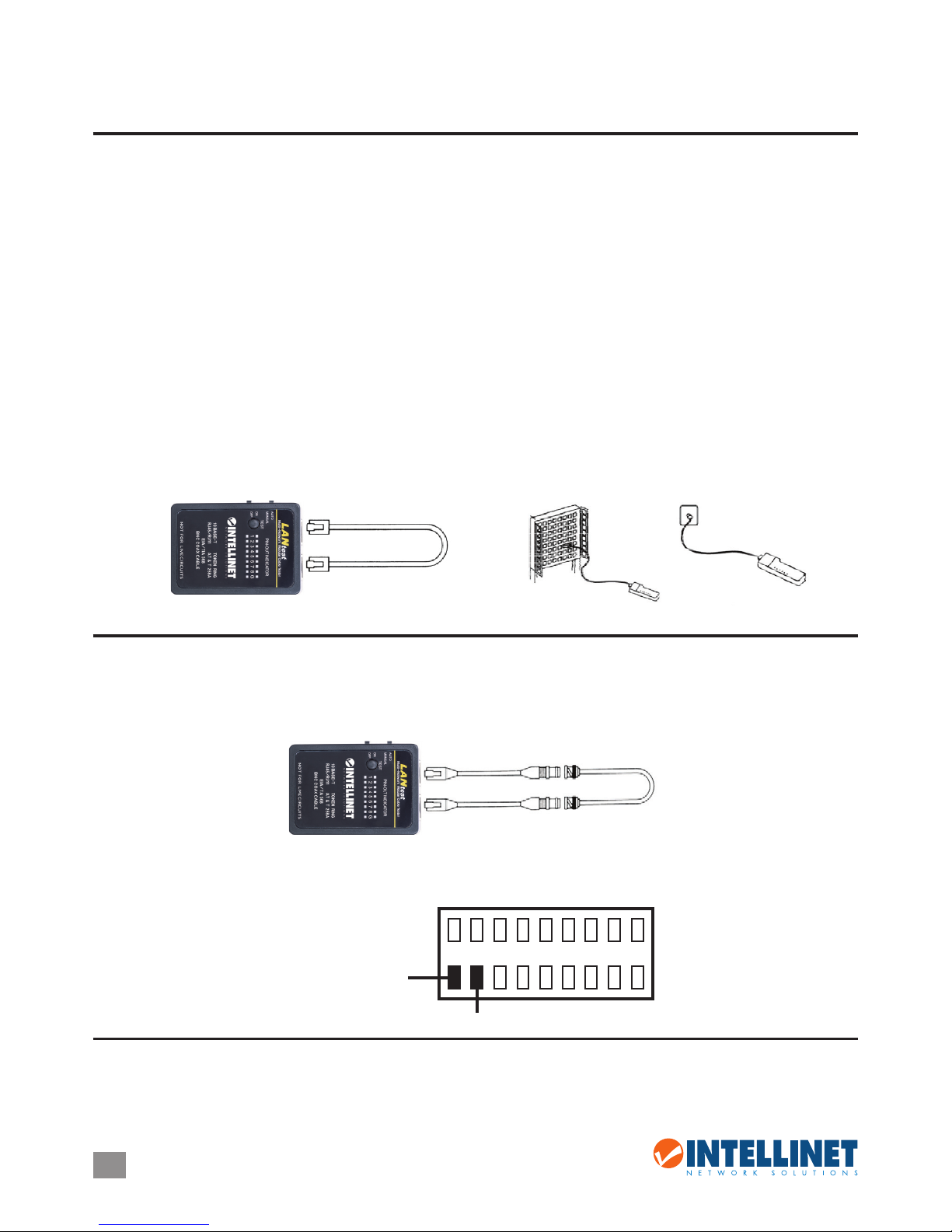

LOOPBACK AND REMOTE TEST
10Base-T Cable Test
Loopback Test Remote Test
10Base-2 Cable Test
Plug the RJ45 connectors into the jacks on the tester. Then connect the BNC adapter cables on both ends
of the BNC connectors. Follow the instructions above from steps 3 to 5. To correct cable gender issues,
use the included adapters.
Note: The center pin on the BNC connector should be read on LED #1 and the shielding pin should be
read on LED #2. Intellinet recommends reading the LED scan through Manual mode by pressing the Test
button, F.
1 2 3 4 5 6 7 8 G
BNC center pin
BNC shielding pin
5
2
A B
1
C
3
4
5
PINOUT INDICATOR
Table A shows the sections of LED display that will light based on the type of cable that is being tested.
Table B shows examples of what the resulting lit and unlit LEDs mean for wiring status (in this example, for
RJ45 cables).
1 2 3 4 5 6 7 8 G
Connected
1 2 3 4 5 6 7 8 G
Disconnected
1 2 3 4 5 6 7 8 G
Shorted
1 2 3 4 5 6 7 8 G
Miswired
A
B
VISUAL BASIC OPERATING INSTRUCTIONS
1 2 3 4 5 6 7 8 G
RJ11/RJ12
1 2 3 4 5 6
RJ45
AB
6
