AC18 4-Bay Battery Charger Instructions
Use these instructions to install and use the AC18 4-Bay Battery
Charger (P/N 852-915-001). The AC18 can charge up to four
batteries at one time. It takes less than 4 hours to fully charge the
batteries. The shipping box for the charger contains:
• AC18 4-Bay Battery Charger
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
Items not provided:
• AC power adapter (P/N 851-082-103)
• AC power cord. You need to purchase the appropriate power
cord for your location. For help, contact your local Intermec
sales representative.
To install and use the battery charger

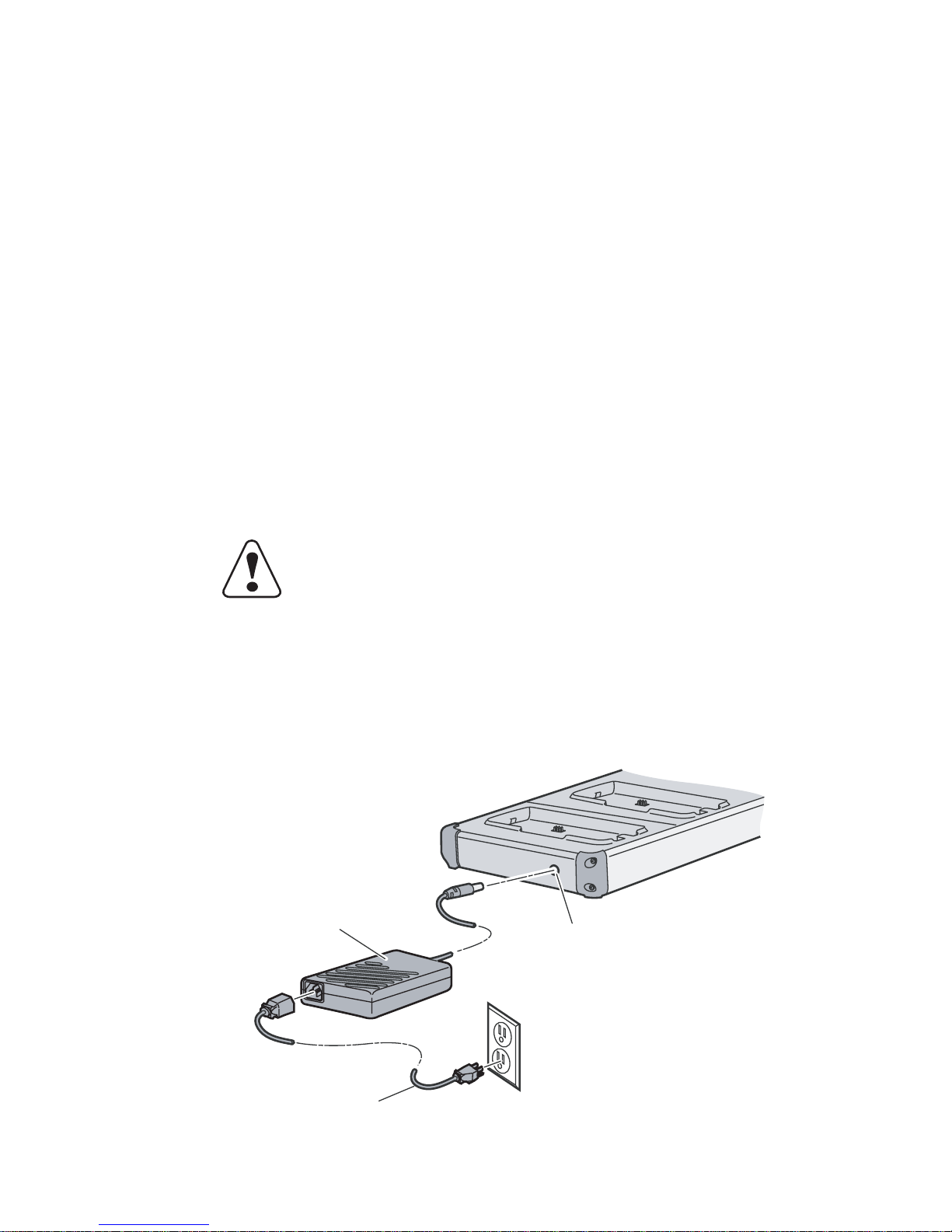

1Connect the AC adapter to the power connector on the battery
charger.
Caution: The AC18 4-bay battery charger is suitable
for use only with Intermec battery pack Model AB13
(P/N 318-026-001). Use of any other battery pack may
present risk of fire or explosion hazard.
AC power cord
AC power adapter
Power connector

4
2Connect one end of the power cord to the AC adapter and the
other end to an AC power outlet.
3Insert the battery pack into any bay on the charger. The charging
status light next to the battery turns on after two to three
seconds.
4Charge the battery pack for at least 4 hours.
Input voltage: 13 VDC ±2 V

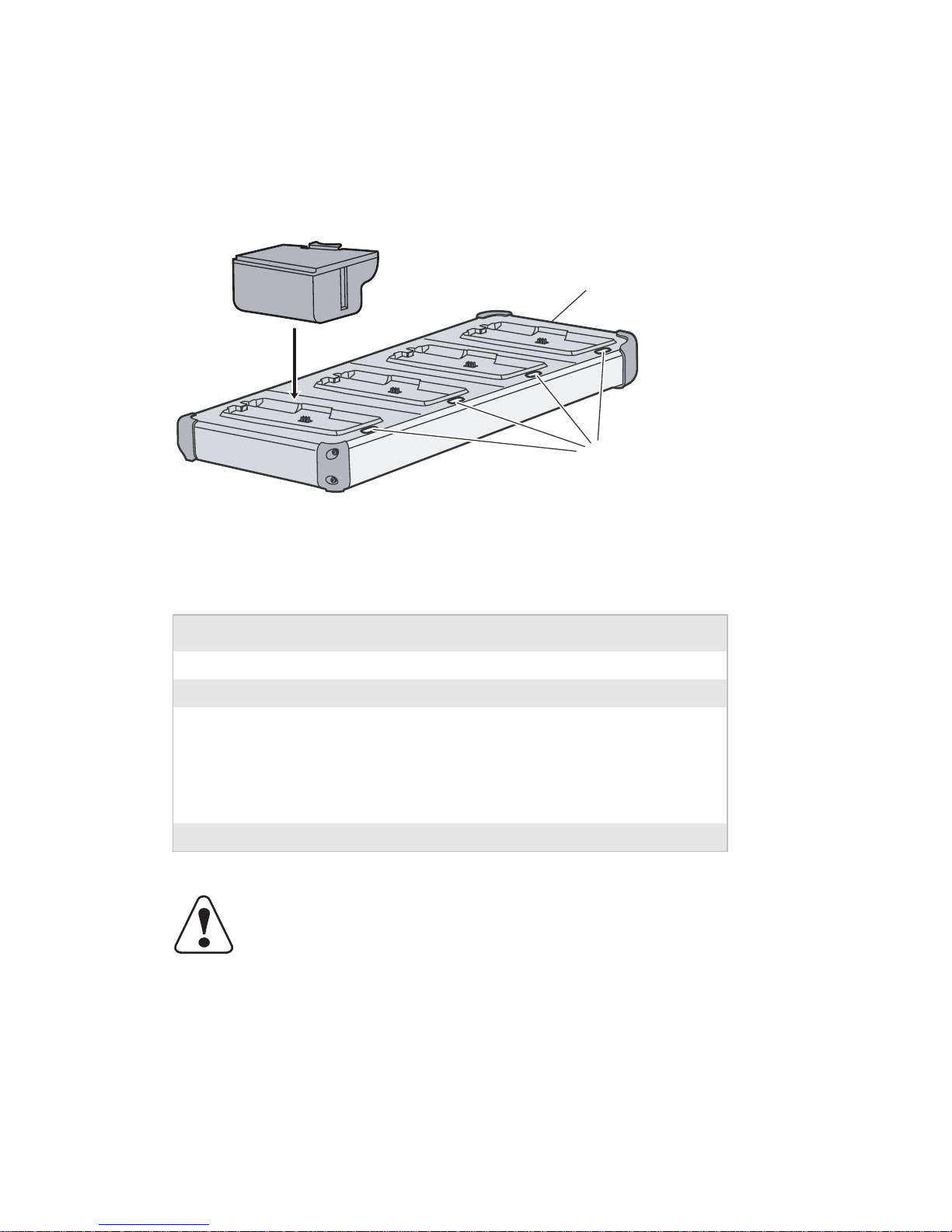

Understanding the Charging Status LEDs
LED Color Description
Off No battery installed in charger.
Solid red The battery is charging.
Blinking red The battery charger is experiencing a charging
error. Remove the battery for 10 minutes and then
reinsert it into the charger. If the charger still shows
an error, the battery may be damaged. Replace the
battery.
Solid green The battery is completely charged.
Caution: See Compliance Insert for use restrictions
associated with this product.
4-bay battery charger
Charging status
light

5
AC18 型4 座电池充电器说明
请遵循这些说明安装和使用 AC18 型4 座电池充电器 (P/N
852-915-001)。AC18 可以同时为四节电池充电。电池充满电
量的时长不到 4 小时。充电器包装箱中的物品包括：
• AC18 型4 座电池充电器
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
不提供以下产品：
• 交流电源适配器 (P/N 851-082-103)
• 交流电源线。为连接到您的位置，您需要单独购买适当的
电源线。如需帮助，请联系您当地的 Intermec 销售代表。
安装和使用电池充电器

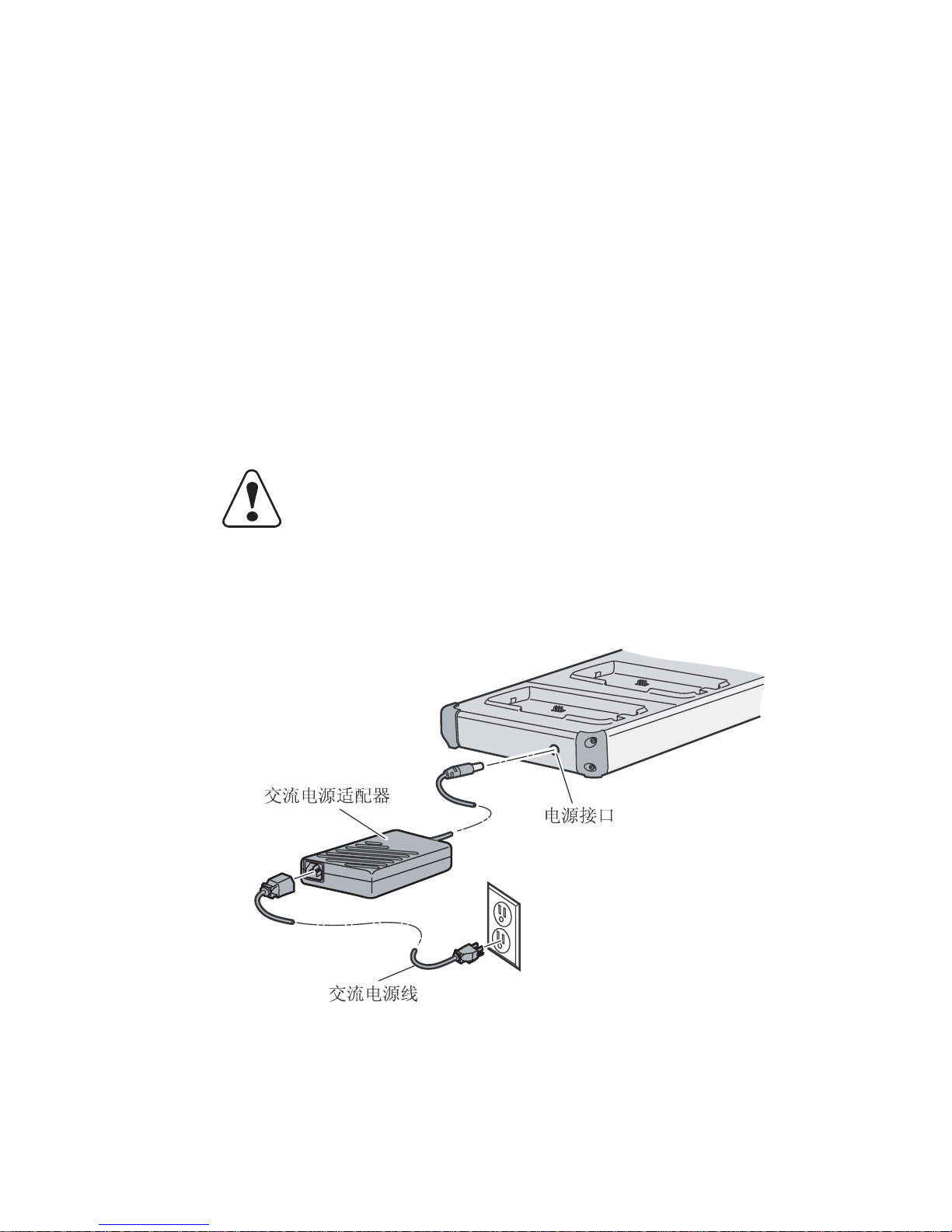

1将交流适配器连接到电池充电器的电源接口。
注意：AC18 型4 座电池充电器仅与 Intermec AB13
(P/N 318-026-001) 型电池配套使用。使用任何其他
电池可能会导致火灾或产生爆炸危险。

6
2将电源线一端连接到交流适配器，另一端连接到交流电源
插座。
3将电池插入到充电器的任意充电座中。两到三秒后，电池
旁边的充电状态指示灯亮起。
4电池至少充电 4 小时。
输入电压 :13 VDC ±2 V
了解充电状态 LED 指示灯
LED 指示灯的颜色 说明
熄灭 充电器内无电池。
持续红色 电池正在充电。
红色闪烁 电池充电器在充电时发生错误。移除电池，
10 分钟后重新插入充电器。如果充电器仍
然显示错误，则电池可能已经损坏。请更换
电池。
持续绿色 电池电量已充满。
注意：有关本产品相关的使用限制，请参阅“符合
性插页”。

7
Mode d’emploi du chargeur de batteries à
quatre baies AC18
Utilisez ce mode d’emploi pour installer et utiliser le chargeur de
batteries à quatre baies AC18 (No de pièce 852-915-001).
Le chargeur AC18 peut charger jusqu’à quatre batteries
simultanément. Le chargement complet des batteries dure moins de
quatre heures. La boîte d’expédition du chargeur contient :
• Chargeur de batteries à quatre baies AC18
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
Articles non fournis :
• Adaptateur de courant c.a. (No de pièce 851-082-103)
• Cordon d’alimentation c.a. Vous devez acheter le cordon
d’alimentation approprié pour votre emplacement. Pour de
l’assistance, communiquez avec votre représentant aux ventes
Intermec.
Pour installer et utiliser le chargeur de batteries
1Branchez l’adaptateur c.a. au connecteur d’alimentation sur le
chargeur de batteries.
Attention : Le chargeur de batteries à quatre baies
AC18 doit être utilisé uniquement avec le bloc-piles
Intermec, modèle AB13 (No de pièce 318-026-001). Si
tout autre bloc-piles est utilisé, il peut y avoir un risque
de feu ou d’explosion.
Cordon d’alimentation c.a.
Adaptateur
d’alimentation c.a.
Connecteur
d’alimentation

8
2Branchez une extrémité du cordon d’alimentation à l’adaptateur
c.a. et l’autre extrémité à une prise de courant c.a.
3Insérez le bloc-piles dans n’importe quelle baie du chargeur. Le
témoin de l’état de charge à côté de la batterie s’allume après
deux ou trois secondes.
4Chargez le bloc-piles pendant au moins quatre heures.
Te n s io n d ’ e n t ré e : 13 volts en c.c. ± 2 V

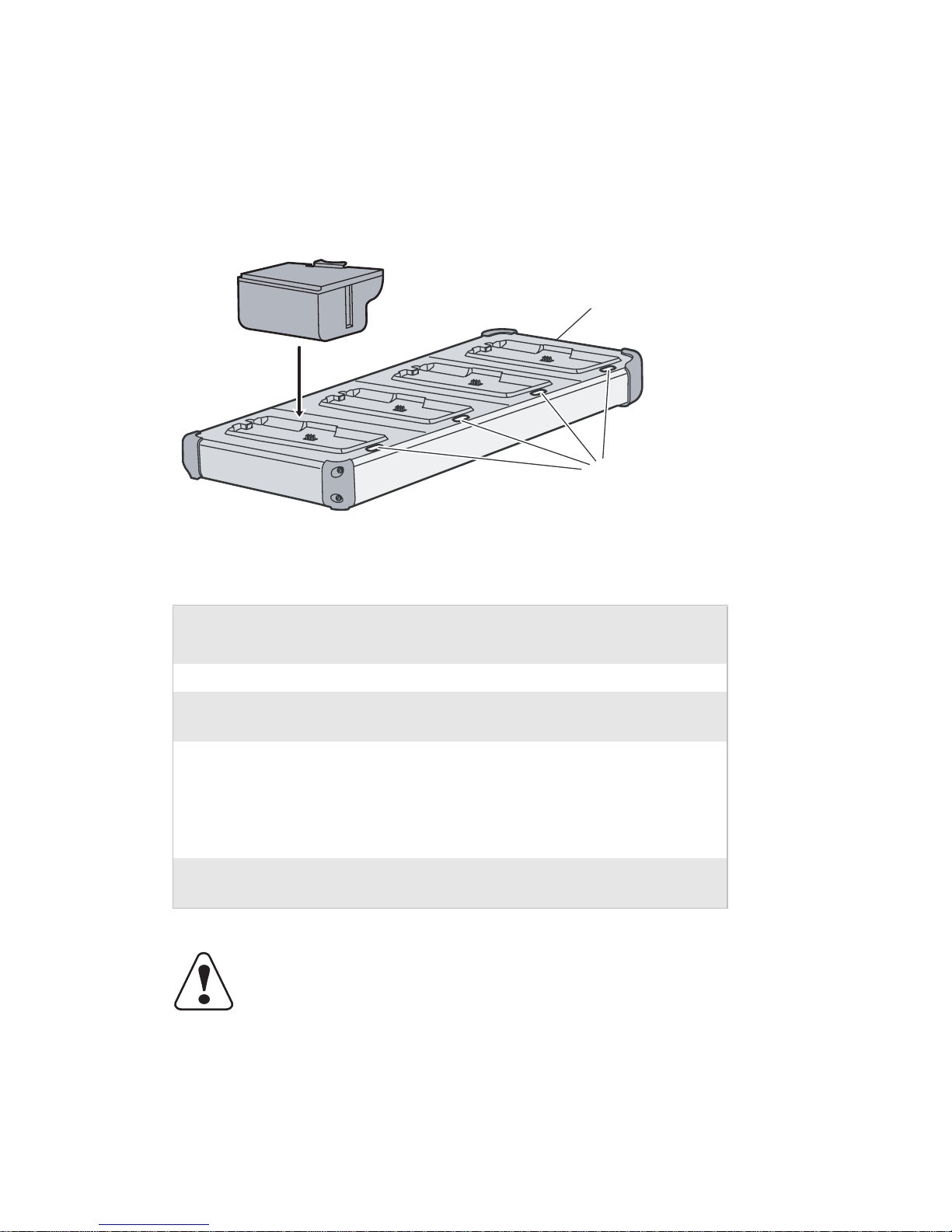

Comprendre les témoins DEL d’état de charge
Couleur du
témoin DEL Description
Éteint Aucune batterie n’est insérée dans le chargeur.
Rouge sans
interruption La batterie est en charge.
Rouge qui
clignote Le chargeur de la batterie éprouve un problème de charge. Retirez la batterie pendant 10 minutes et
insérez-la à nouveau dans le chargeur. Si le chargeur
affiche toujours une erreur, la batterie peut être
endommagée. Remplacez la batterie.
Vert sans
interruption La batterie est complètement rechargée.
Attention : Consultez la Déclaration de conformité
pour les restrictions d’usage associées à ce produit.
Chargeur de batteries à quatre baies
Témoin d’état
de charge

9
Anleitung für das Akkuladegerät AC18 mit
vier Ladesteckplätzen
Diese Anleitung erläutert den Einbau und Gebrauch des
Akkuladegeräts AC18 mit vier Ladesteckplätzen (Bestellnr. 852-
915-001). Das Modell AC18 kann bis zu 4 Akkus gleichzeitig laden.
Die Akkus werden in maximal 4 Stunden vollständig aufgeladen.
Der Verpackungskarton für das Ladegerät enthält Folgendes:
• Akkuladegerät AC18 mit 4 Ladesteckplätzen
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
Nicht mitgelieferte Teile:
• Wechselstromadapter (Bestellnr. 851-082-103)
• Wechselstromnetzkabel. Es muss ein für Ihren Standort
geeignetes Netzkabel gekauft werden. Hilfestellungen erhalten
Sie von Ihrem örtlichen Intermec-Vertreter.
Einbau und Gebrauch des Akkuladegeräts
1Schließen Sie den Wechselstromadapter an den Stromanschluss
des Akkuladegeräts an.
Vorsicht: Das Akkuladegerät AC18 mit 4
Ladesteckplätzen darf nur mit dem Intermec-Akkusatz,
Modell AB13 (Bestellnr. 318-026-001) benutzt werden.
Bei Verwendung eines anderen Akkusatzes besteht
eventuell Brand- oder Explosionsgefahr.
Wechselstromnetzkabel
Wechselstrom-Adapter
Stromanschluss

10
2Schließen Sie ein Ende des Netzkabels an den
Wechselstromadapter und dann das andere Ende an eine
Wechselstromsteckdose an.
3Setzen Sie den Akkusatz in einen Steckplatz des Ladegeräts ein.
Nach zwei bis drei Sekunden schaltet sich die Ladestatusleuchte
neben dem Akku ein.
4Der Akku muss mindestens 4 Stunden lang geladen werden.
Eingangsspannung: 13 VDC ±2 V
Erläuterung der Ladestatus-LEDs
LED-Farbe Beschreibung
Aus Kein Akku ist in das Ladegerät eingesetzt.
Konstant rot Der Akku wird geladen.
Blinkt rot Im Akkuladegerät ist ein Ladefehler aufgetreten.
Nehmen Sie den Akku heraus, warten Sie 10
Minuten und setzen Sie den Akku anschließend
wieder in das Ladegerät ein. Falls das Ladegerät
noch immer einen Fehler anzeigt, könnte der Akku
beschädigt sein. Ersetzen Sie den Akku.
Konstant grün Der Akku ist vollständig geladen.
Vorsicht: Das Konformitätsblatt führt etwaige
Verwendungseinschränkungen für dieses Produkt an.
Akkuladegerätmit 4Steckplätzen
Lade-LED

11
AC18 4 베이 배터리 충전기 안내서
이안내서를 참조하여 AC18 4 베이 배터리 충전기 (P/N 852-
915-001) 를사용 및설치하십시오 . AC18 은동시에 최대 4 개
의배터리를 충전할 수있습니다 . 배터리를 완전히 충전하는
데소요되는 시간은 4 시간 미만입니다 . 충전기 배송 상자에
들어 있는 품목은 다음과 같습니다 .
• AC18 4 베이 배터리 충전기
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
제공되지 않는 품목 :
•AC전원 어댑터 (P/N 851-082-103)
•AC전원 코드 . 거주 지역에 적합한 전원 코드를 구입해야
합니다 . 도움이 필요한 경우 , 해당 지역의 Intermec 판매 대
리점에 문의하십시오 .
배터리 충전기 설치 및사용 방법
1AC 어댑터를 배터리 충전기의 전원 커넥터에 연결합니다 .
주의: AC18 4베이 배터리 충전기에는 전용 Intermec
배터리 팩모델 AB13(P/N 318-026-001) 을사용해야
합니다. 다른 배터리 팩을 사용할 경우 화재 또는 폭
발의 위험이 있습니다 .

12
2전원 코드의 한쪽 끝을 AC 어댑터에 연결하고 다른 쪽끝을
AC 전원 코드에 연결합니다 .
3배터리 팩을 충전기 베이 중하나에 끼웁니다 . 2-3 초후배
터리 옆의 충전 상태 라이트가 켜집니다 .
4최소 4 시간 동안 배터리 팩을 충전합니다 .
입력 전압 :13VDC ±2V
충전 상태 LED 이해
LED 색상 설명
꺼짐 충전기에 끼운 배터리가 없습니다 .
적색으로 켜짐 배터리를 충전하는 중입니다 .
적색으로 깜박임 배터리 충전기에 충전 오류가 발생했습니다 . 배
터리를 약10분간 빼둔다음 충전기에 다시 끼우
십시오 . 그래도 오류를 표시하면 배터리가 손상
된것일 수있습니다 . 배터리를 교체하십시오 .
녹색으로 켜짐 배터리가 완전히 충전되었습니다 .
주의: 본제품과 관련된 사용 제한에 대한 자세한 내
용은적합성 명세서를 참조하십시오 .

13
Instruções de uso do carregador
quádruplo de baterias AC18
Siga estas instruções para instalar e usar o carregador quádruplo de
baterias AC18 (N/P 852-915-001). O AC18 consegue carregar até
quatro baterias de cada vez. Demora menos de 4 horas para carregar
totalmente as baterias. A embalagem do carregador contém:
• Carregador quádruplo de baterias AC18
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
Componentes não fornecidos:
• Adaptador de alimentação de CA (N/P 851-082-103)
• Cabo de alimentação de CA. O usuário deve adquirir o cabo de
alimentação apropriado ao local onde se encontra. Para obter
ajuda, entre em contato com o representante de vendas da
Intermec local.
Para instalar e usar o carregador de baterias
1Conecte o adaptador de CA ao conector de alimentação elétrica
no carregador de baterias.
Cuidado: O carregador quádruplo de baterias AC18 só
deve ser usado com a bateria Intermec modelo AB13
(N/P 318-026-001). O uso de qualquer outro tipo de
bateria pode gerar risco de incêndio ou explosão.
Cabo de alimentaçãode CA
Adaptador de
alimentaçãode CA
Conector
de força

14
2Conecte uma extremidade do cabo de alimentação ao adaptador
de CA e a outra em uma tomada de CA.
3Insira a bateria em qualquer um dos compartimentos do
carregador. A luz indicadora do status da carga ao lado da bateria
acenderá depois de dois a três segundos.
4Carregue a bateria por pelo menos 4 horas.
Tensão de entrada: 13 VCC ±2 V

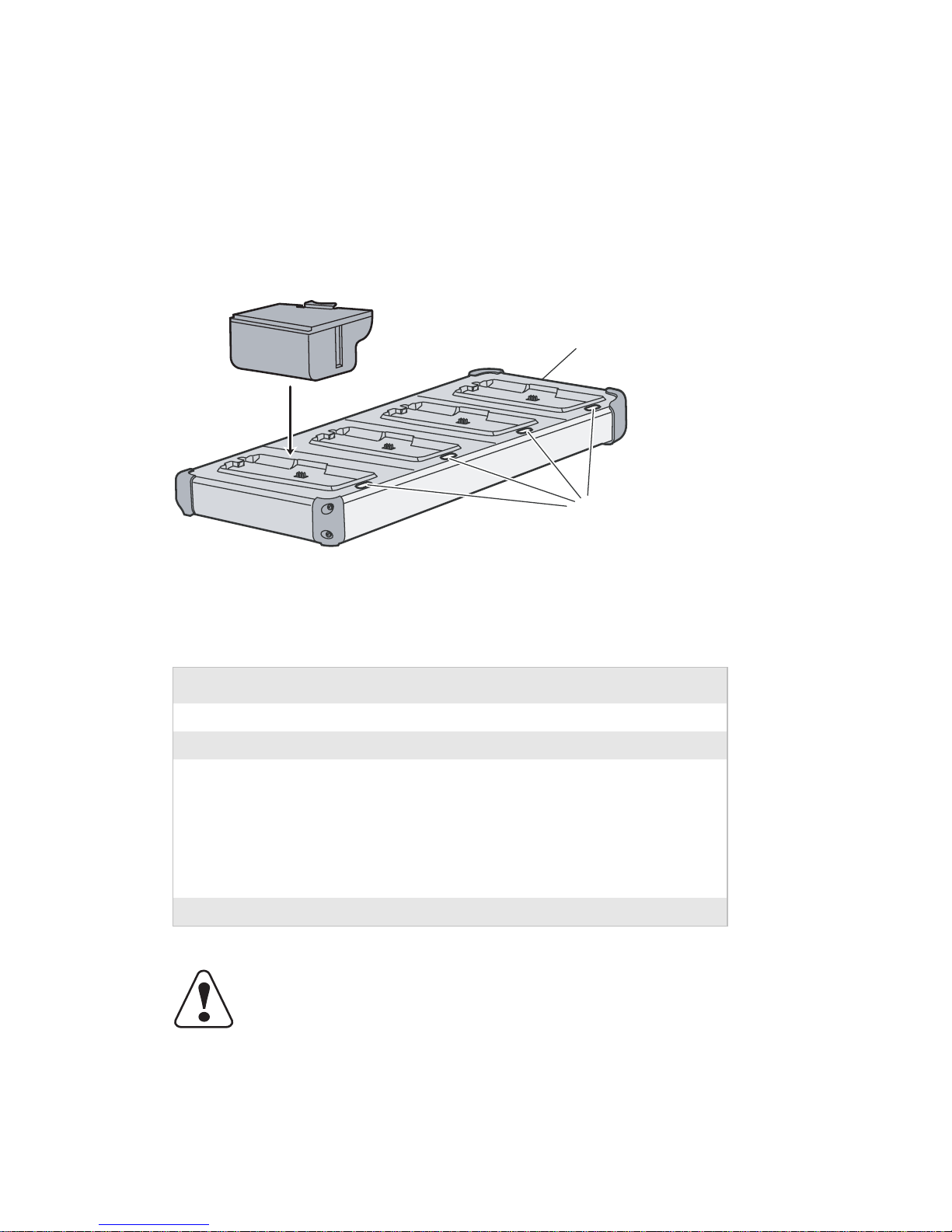

Condições indicadas pelos LEDs indicadores do status
da carga
Cor do LED Descrição
Apagado Nenhuma bateria presente no carregador.
Vermelha A bateria está sendo carregada.
Vermelha
intermitente O carregador de baterias está apresentando um erro de carga. Retire a bateria por 10 minutos e depois
recoloque-a no carregador. Se o carregador
continuar a exibir o erro, pode ser que a bateria
esteja danificada. Troque-a.
Verde Recarga da bateria concluída.
Cuidado: Consulte as informações sobre as restrições
de uso associadas a este produto no encarte sobre
conformidade.
Carregador quádruplode baterias
Luz indicadora de
estado da carga

15
Инструкции по эксплуатации
4-гнездовой стойки AC18 для
зарядки батареек
Руководствуйтесь этими инструкциями при установке и
использовании 4-гнездовой стойки AC18 для зарядки батареек (изд.
№852-915-001). AC18 позволяет заряжать одновременно до четырех
батареек. Полная зарядка батареек производится меньше чем за
4часа. Вупаковочной коробке зарядного устройства находятся:
•4-гнездовая стойка AC18 для зарядки батареек
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
Вкомплект не входят:
•Адаптер питания переменного тока (изд. №851-082-103)
•Шнур питания переменного тока. Вам нужно приобрести
подходящий шнур питания. За дополнительной информацией
обратитесь кместному торговому представителю Intermec.
Чтобы установить ииспользовать устройство для
зарядки батареек
1Подсоедините адаптер переменного тока кразъему питания на
устройстве зарядки батареек.
Предупреждение: 4-гнездовая стойка AC18 для
зарядки батареек предназначена для использования
только сбатарейным блоком питания Intermec AB13
(изд. №318-026-001). Зарядка любого другого
батарейного блока питания может быть сопряжена с
риском пожара или взрыва.
Шнур питания переменного тока.
Адаптер питания
переменного тока
Разъем
питания

16
2Подсоедините один конец шнура питания кадаптеру, второй
конец – крозетке переменного тока.
3Вставьте батарейный блок питания влюбую секцию
зарядного устройства. Через две – три секунды рядом с
батарейкой включится светодиод состояния зарядки.
4Заряжайте батарейку не меньше 4 часов.
Входное напряжение:13 В±2 Впост. тока
Что означают сигналы светодиодов
состояния зарядки
Цвет светодиода Описание
Выкл.Батарейка не вставлена взарядное устройство.
Постоянно красный Батарейка заряжается.
Мигающий красный В зарядном устройстве произошел сбой
зарядки. Извлеките батарейку на 10 минут, а
затем снова вставьте ее взарядное устройство.
Если зарядное устройство по-прежнему
сигнализирует осбое, возможно, батарейка
повреждена. Замените батарейку.
Постоянно зеленый Батарейка полностью заряжена.
Предупреждение: См. ограничения, связанные с
использованием устройства, на вкладыше с
требованиями по обеспечению соответствия
(Compliance Insert).
Шнур питания переменного тока.
Индикатор
состояния
зарядки

17
Instrucciones para el cargador de batería
de 4 compartimientos AC18
Use estas instrucciones para instalar y usar el cargador de batería de 4
compartimientos AC18 (P/N 852-915-001). El AC18 puede cargar
hasta cuatro baterías al mismo tiempo. Tarda menos de 4 horas en
cargar totalmente las baterías. La caja de envío del cargador contiene:
• Cargador de batería de 4 compartimientos AC18
• AC18 4-Bay Battery Charger Instructions
• AC18 Compliance Insert
Artículos no provistos:
• Adaptador de CA (P/N 851-082-103)
• Cable de alimentación de CA Debe comprar el cable de
alimentación adecuado para su localidad. Para obtener ayuda,
diríjase al representante local de ventas de Intermec.
Para instalar y usar el cargador de batería
1Conecte el adaptador de CA al conector de alimentación del
cargador de batería.
Precaución: El cargador de batería de 4 compartimientos
AC18 es apto para usarse solamente con el paquete de
batería Intermec Modelo AB13 (P/N 318-026-001).
El uso de cualquier otro paquete de batería puede
presentar peligro de incendio o de explosión.
Cablede alimentaciónde CA
Adaptador de CA
Conector de
alimentación

18
2Conecte un extremo del cable de alimentación al adaptador de
CA y el otro extremo a un tomacorriente de CA.
3Inserte el paquete de batería en cualquier compartimiento del
cargador. La luz de estado de carga junto a la batería se enciende
después de dos o tres segundos.
4Cargue el paquete de batería por lo menos 4 horas.
Voltaje de entrada: 13 VCC ±2 V
Explicación de los indicadores luminosos de estado de
la carga
Color del indicador
luminoso Descripción
Apagado No hay batería instalada en el cargador.
Rojo constante La batería está cargando.
Rojo parpadeante El cargador de la batería tiene un error de
carga. Retire la batería durante 10 minutos y
luego vuelva a insertarla en el cargador. Si el
cargador todavía indica un error, la batería
puede estar dañada. Reemplace la batería.
Verde constante La batería está completamente cargada.
Precaución: Consulte el Inserto de cumplimiento
para ver las restricciones de uso asociadas con
este producto.
Cargador de bateríade 4compartimientos
Luz de estado
de carga

AC18 4-Bay Battery Charger Instructions
*943-128-001*
P/N 943-128-001
Worldwide Headquarters
6001 36th Avenue West
Everett, Washington 98203
U.S.A.
tel [phone]
fax [phone]
www.intermec.com
©2007 Intermec Technologies
Corporation. All rights reserved.
