Intermec CK3 Series User manual

Quad Charger
AC20
CK3 四连排充电器说明
CK3 四連排充電器 說明
Instructions pour le chargeur quadruple CK3
Anleitung für das CK3 Akkuladegerät mit vier
Steckplätzen
CK3 Quad Charger の取り扱い説明
CK3 사중 충전기 안내서
Instruções de uso do carregador quádruplo do CK3
Èíñòðóêöèè ê 4-ñåêöèîííîìó çàðÿäíîìó
óñòðîéñòâó äëÿ CK3
Instrucciones del cargador CK3 Quad
¤Óá¹Ð¹ÓÊÓËÃѺà¤Ã×èͧªÒÃì¨ CK3 Quad Charger
CK3
Instructions
(Multi-Language)

ii
Contents
CK3 Quad Charger (AC20) Instructions . . . . . . . . . . . . . . . . 3
CK3 四连排充电器 (AC20) 说明 . . . . . . . . . . . . . . . . . . . . . 5
CK3 四連排充電器 (AC20) 說明. . . . . . . . . . . . . . . . . . . . . . . 7
Instructions pour le chargeur quadruple CK3 (AC20). . . . 9
Anleitung für das CK3 Akkuladegerät (AC20) mit vier
Steckplätzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
CK3 Quad Charger (AC20)の取り扱い説明 . . . . . . . . . . 13
CK3 사중 충전기 (AC20) 안내서. . . . . . . . . . . . . . . . . . . . . 15
Instruções de uso do carregador quádruplo do CK3
(AC20). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Инструкции к4-секционному зарядному
устройству AC20 для CK3 . . . . . . . . . . . . . . . . . . . . . 19
Instrucciones del cargador CK3 Quad (AC20). . . . . . . . . . 21
¤Óá¹Ð¹ÓÊÓËÃѺà¤Ã×èͧªÒÃì¨ CK3 Quad Charger (AC20) . . . . . . . . . 23

3
CK3 Quad Charger (AC20) Instructions
The CK3 quad charger (AC20) lets you charge up to four AB17
or AB18 batteries at the same time. A fully discharged battery
charges in about 6 hours.
What You Need
You also need these items (sold and ordered separately):
•Intermec AC power supply (P/N 851-061-208)
•An appropriate AC power cord
For help, contact your Intermec sales representative.

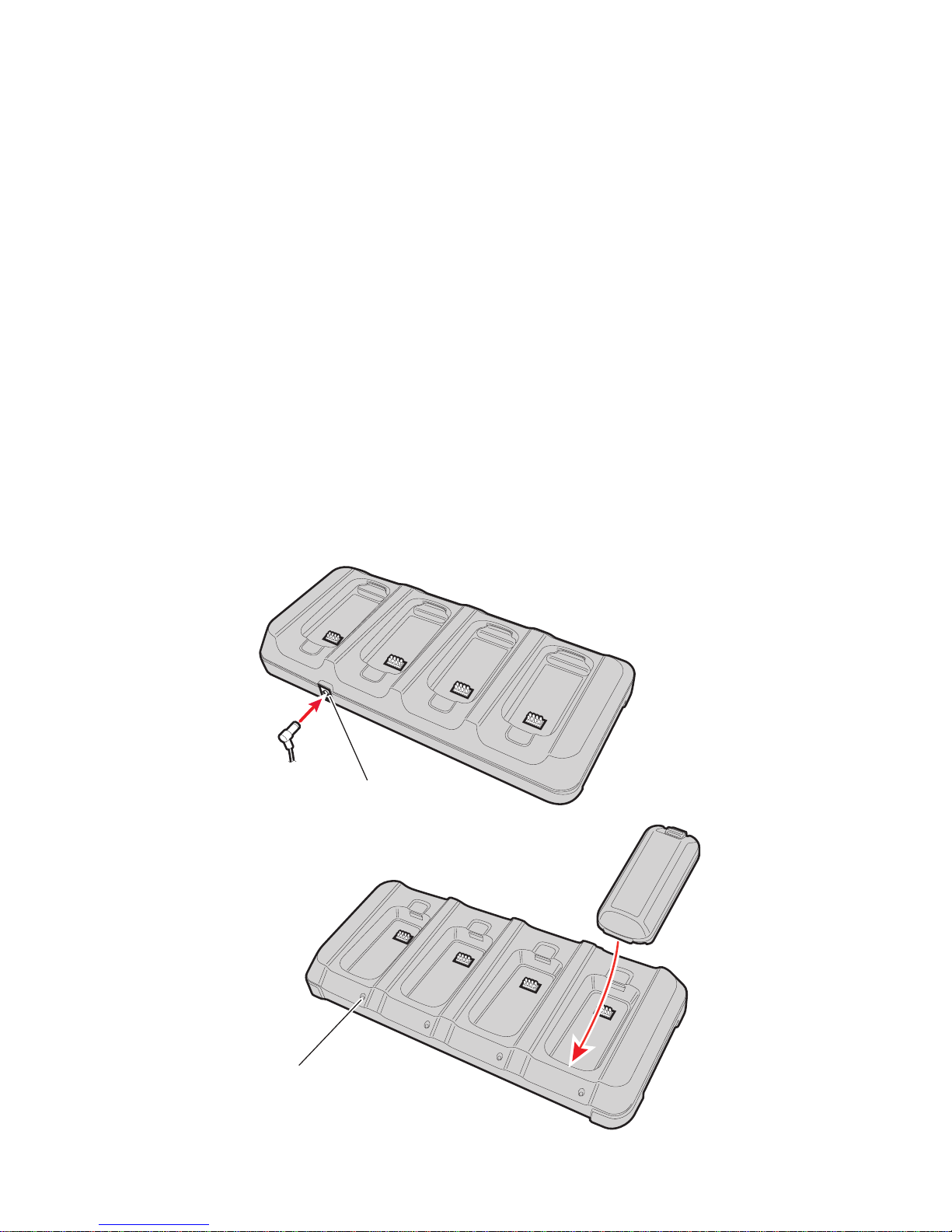

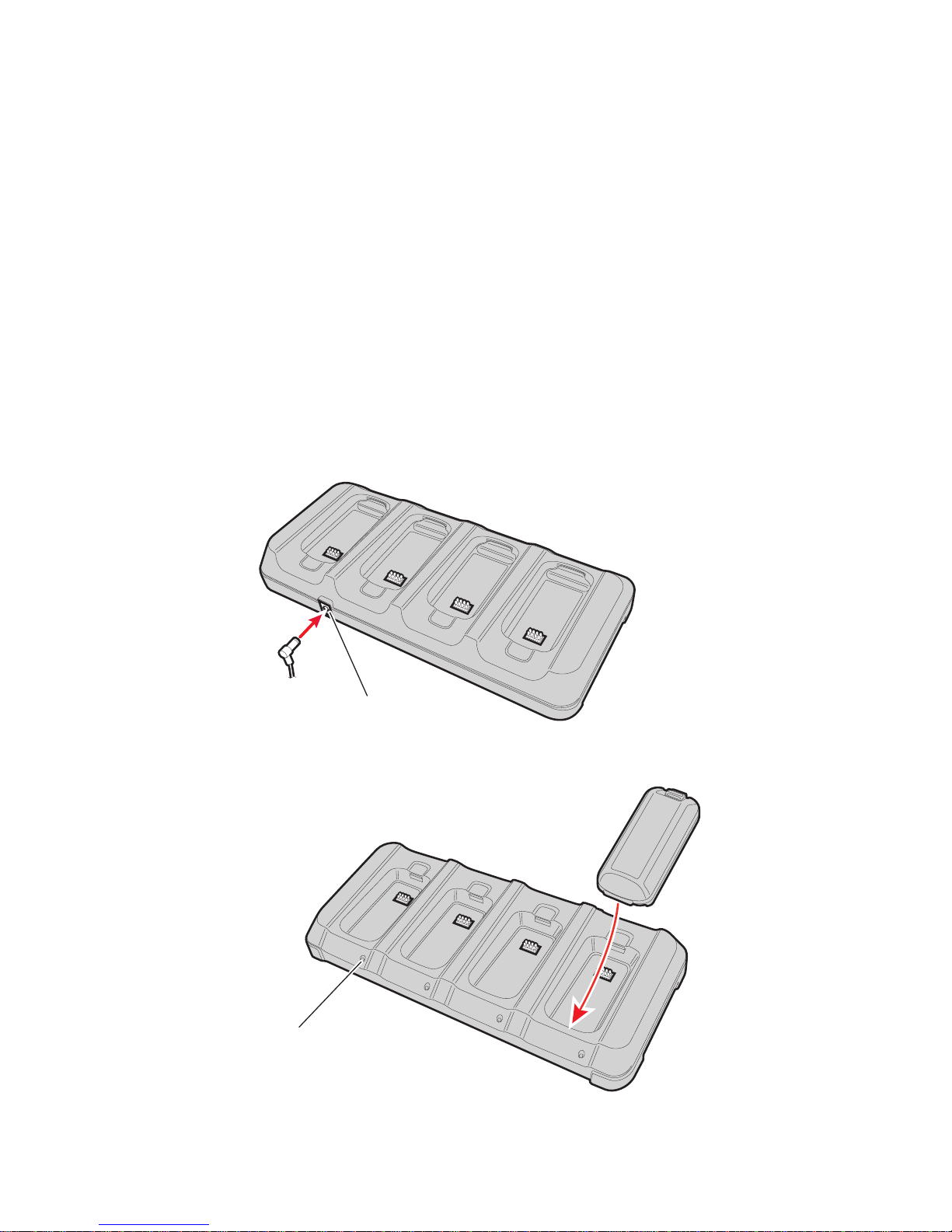

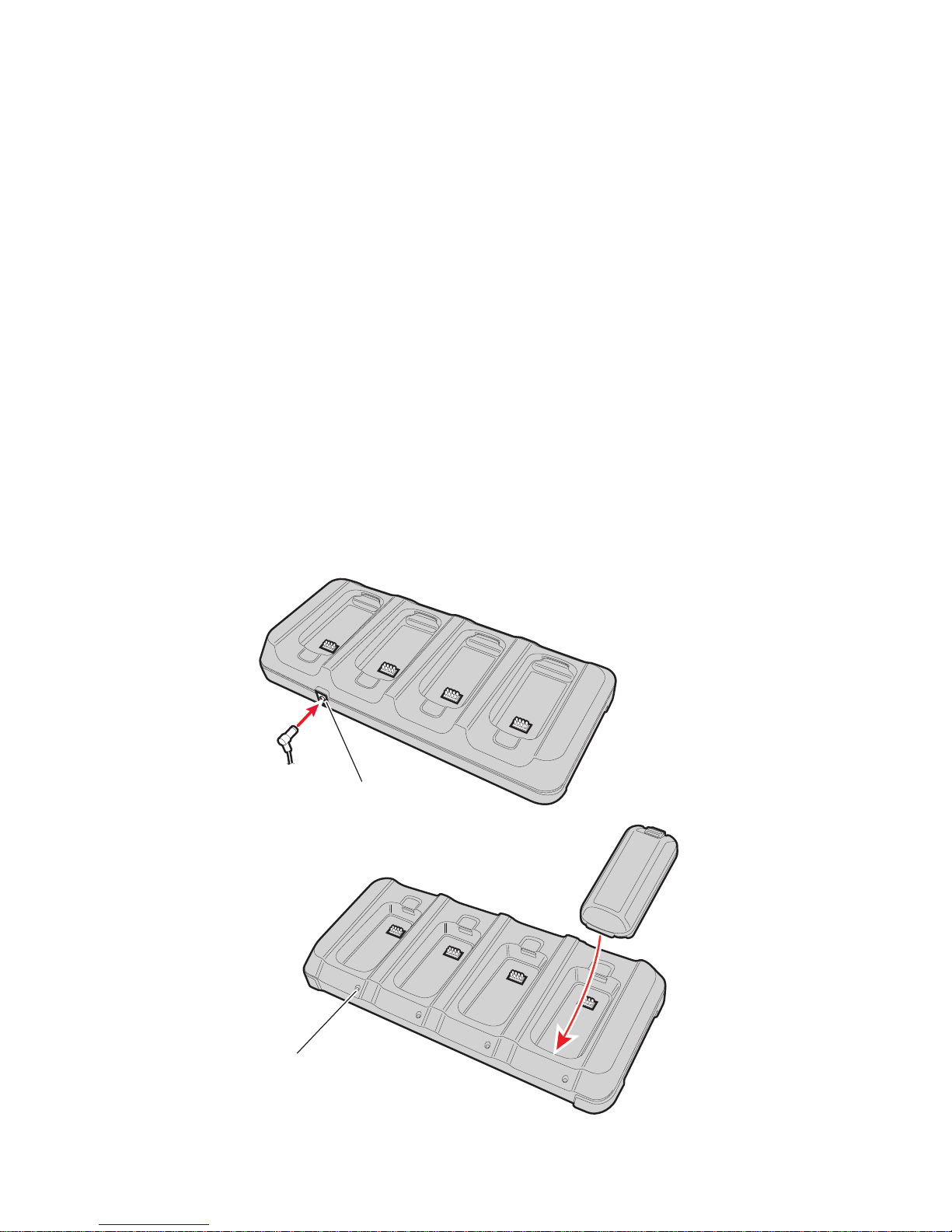

Using the Quad Charger
Power connector
Status LED
(4 places)

4
Understanding the Status LED
LED State Description
Red The battery is charging.
Green The battery is fully charged.
Yellow The battery is out of charging temperature
range. To ensure proper battery charging, the
operating range for the AC20 is 5°C to 35°C
(41°F to 95°F). Make sure that the AC20 is
within operating temperature range.
Alternating
red and yellow The battery is not charging. Try these solutions:
•Make sure the battery is firmly installed in
the charger.
•Make sure the charging pins on the AC20
and the contacts on the battery are clean.
If these solutions do not work, the battery may
be defective.
Off •No battery is installed.
•The charger is not receiving power. Make
sure the power plug is firmly inserted in the
charger and the power supply is properly
connected to a powered AC outlet.

5
CK3 四连排充电器 (AC20) 说明
CK3 四连排充电器 (AC20) 可同时为最多四块 AB17 或 AB18
电池充电。 电量完全耗尽的电池大约需要充电 6 小时。
所需元件
还需要如下元件 （这些元件均单独出售，需另行订购）：
•Intermec 交流电源 (P/N 851-061-208)
•一条适合的交流电源线
如需帮助，请联系当地的 Intermec 销售代表。
如何使用四连排充电器
⬉⑤᥹ষ
⢊ᗕLEDᣛ⼎♃
˄4໘˅

6
了解状态 LED 指示灯
LED 指示灯状态 说明
红色 电池正在充电。
绿色 电池已充满。
黄色 电池超出充电温度范围。 要确保电池正确
充电， AC20 的工作范围应为 5°C 到
35°C。 确保 AC20 在工作温度范围内。
红色和黄色交替
亮起
未对电池充电。 请尝试使用以下解决方
案：
•确保电池稳固地安装在充电器上。
•确保 AC20 的充电插脚和电池触点都是
干净的。
如果上述解决方案不起作用，则电池可能
存在故障。
熄灭 •未安装电池。
•充电器未插电。 确保电源插头牢固地插
入充电器且电源正确连接到通电的交流
电源插座。

7
CK3 四連排充電器 (AC20) 說明
CK3 四連排充電器 (AC20) 可同時為最多四塊 AB17 或 AB18 電
池充電。 完全耗盡電量的電池需充電約 6 小時。
需要的物品
您還需要如下物品 ( 單獨銷售，需另購 )：
•Intermec AC 電源供應器 (P/N 851-061-208)
•一條適合的 AC 電源線
如需協助，請洽 Intermec 業務代表。
如何使用四連排充電器
ሽᄭ൷ᙰ
ኪʳLEDʳقᗉ
(4 ๠)

8
瞭解狀態 LED 指示燈
LED 指示燈狀態 說明
紅色 電池正在充電。
綠色 電池充電完成。
黃色 電池不在可進行充電的溫度範圍內。 要確
保電池正確充電，AC20 的作業溫度範圍應
為 5°C 到 35°C。 檢查確認 AC20 在作業溫
度範圍之內。
紅色與黃色交替
亮起 電池未充電。 請嘗試使用下列解決方法：
•檢查確認電池已穩固安放在充電器中。
•檢查確認 AC20 的充電針腳與電池接觸
點都是乾淨的。
如果這些解決方法都不奏效，則電池可能
已損壞。
熄滅 •未安裝電池。
•充電器未通電。 檢查確認電源插頭是穩
固插入到充電器中，且電源供應器正確
地連接到通電的電源插座。

9
Instructions pour le chargeur quadruple
CK3 (AC20)
Le chargeur quadruple CK3 (AC20) vous permet de mettre en
charge jusqu’à quatre piles AB17 ou AB18 en même temps. Une
pile complètement à plat met environ 6 heures pour être rechargée.
Ce qu’il vous faut
Vous aurez aussi besoin des articles suivants (vendus et
commandés séparément) :
•Bloc d’alimentation CA Intermec (N/P 851-061-208)
•Cordon d’alimentation CA approprié
Pour de l’assistance, contacter votre représentant commercial
Intermec.
Utilisaton du chargeur quadruple
Prise d’alimentation
DEL d’état
(4 endroits)

10
Comprendre la DEL d’état
DEL d’état Description
Rouge La pile est en charge.
Vert La pile est entièrement chargée.
Jaune La pile est en dehors de la plage de température
de chargement. Afin de garantir une mise en
charge appropriée de la pile, la plage de
fonctionnement du AC20 est 5 °C à 35 °C
(41 °F to 95 °F). Assurez-vous que le AC20 est
dans les limites de la plage de fonctionnement.
Rouge et jaune
alternantes La pile n’est pas en charge. Essayez les solutions suivantes :
•Assurez-vous que la pile est solidement
installée dans le chargeur.
•Assurez-vous que les broches de chargement
du AC20 et que les contacts de la pile sont
propres.
Si ces solutions ne fonctionnent pas, il se peut
que la pile soit défectueuse.
Éteint •Aucune pile n’est installée.
•Le chargeur n’est pas sous tension. Assurez-
vous que la fiche d’alimentation est
solidement insérée dans le chargeur et que le
bloc d’alimentation est bien branché sur une
prise CA.

11
Anleitung für das CK3 Akkuladegerät
(AC20) mit vier Steckplätzen
Das CK3 Akkuladegerät (AC20) mit vier Steckplätzen kann
gleichzeitig bis zu vier Akkus AB17 oder AB18 aufladen. Ein
vollständig entladener Akku wird in etwa 6 Stunden vollständig
aufgeladen.
Benötigte Teile
Es sind außerdem folgende Teile erforderlich (separat zu
verkaufen und zu bestellen):
•Intermec Wechselstromnetzteil (Bestellnr. 851-061-208)
•Ein geeignetes Wechselstrom-Netzkabel
Hilfestellungen erhalten Sie von Ihrem Intermec-Vertreter.
Gebrauch des Ladegeräts mit vier Steckplätzen
Stromanschluss
Status-LED
(4 Stellen)

12
Erläuterung der Status-LED
LED-Status Beschreibung
Rot Der Akku wird geladen.
Grün Der Akku ist vollständig geladen.
Gelb Der Akku ist außerhalb des
Ladetemperaturbereichs Zur Gewährleistung
korrekter Ladung muss der
Betriebstemperaturbereich des AC20 von 5 °C
bis 35 °C (41°F bis 95°F) eingehalten werden.
Darauf achten, dass das AC20 im
Betriebstemperaturbereich ist.
Wechselt
zwischen rot
und gelb
Der Akku wird nicht geladen. Folgende
Maßnahmen versuchen:
•Sicherstellen, dass der Akku sicher in das
Ladegerät eingesetzt ist.
•Sicherstellen, dass die Ladepole am Modell
AC20 und Akkukontakte des Akkus sauber
sind.
Falls diese Lösungen erfolglos sind, könnte der
Akku beschädigt sein.
Aus •Kein Akku eingebaut
•Das Ladegerät wird nicht mit Strom
versorgt. Sicherstellen, dass der Netzstecker
sicher an das Ladegerät und das Netzteil
korrekt an eine funktionierende Steckdose
angeschlossen ist.

13
CK3 Quad Charger (AC20)の取り扱い説明
CK3 Quad Charger (AC20) は最大 4 つの AB17 または AB18
バッテリを同時に充電できます。 完全に空になったバッテリ
を約 6 時間で充電します。
必要な品目
以下の品目も必要です ( 別売 )。
•Intermec AC 電源 (P/N 851-061-208)
•適切な AC 電源コード
サポートが必要な場合は、Intermec の営業担当までお問い
合わせください。
Quad Charger の使用方法
㔚Ḯࠦࡀࠢ࠲
ࠬ࠹࡯࠲ࠬLED
(4 ▎ᚲ)

14
ステータス LED の説明
LED の状態 説明
赤色 バッテリの充電中です。
緑色 バッテリの充電が完了しました。
黄色 バッテリが充電温度範囲外です。 バッテリ
を正しく充電するための AC20 の動作範囲
は、5°C から 35°C です。 AC20 が動作温
度範囲内にあることを確認してください。
赤色と黄色が
交互に点滅
バッテリが充電されていません。 以下の対
策を取ってください。
•バッテリが充電器にしっかりと挿入され
ていることを確認します。
•AC20 の充電用ピンやバッテリの接触部
分が汚れていないか確認します。
これらの方法で解決しない場合は、バッテ
リに欠陥がある可能性があります。
オフ •バッテリが挿入されていません。
•充電器に電源が供給されていません。 電
源プラグが充電器にしっかりと挿入され、
電源が正しく電源 AC コンセントと接続さ
れていることを確認します。

15
CK3 사중 충전기 (AC20) 안내서
CK3 사중 충전기 (AC20) 는 최대 4개의 AB17 또는 AB18 배터
리를 동시에 충전할 수 있습니다 . 완전히 방전된 배터리를 충
전하려면 약 6시간이 걸립니다 .
준비 사항
제품을 사용하려면 다음 부속품이 필요합니다 ( 별도 판매 및
주문 ).
•Intermec AC 전원 공급기 (P/N 851-061-208)
•적합한 AC 전원 코드
도움이 필요한 경우 , 해당 지역의 Intermec 판매 대리점에 문
의하십시오 .
사중 충전기 사용 방법
㣱㞽㿑−䈝
ㆮ䇉LED
4ṝ⑝

16
상태 LED 보는 법
LED 상태 설명
빨간색 배터리를 충전하는 중입니다 .
녹색 배터리가 완전히 충전되었습니다 .
노란색 배터리가 충전 온도 범위를 초과했습니다 . 정
상적인 배터리 충전을 위한 AC20 충전기의 동
작 온도는 5°C ~ 35°C 입니다 . AC20 충전기의
동작 온도가 정상 범위인지 확인하십시오 .
빨간색과 노
란색 교대 점
등
배터리가 충전되지 않고 있습니다 . 다음의
해결책을 시도하십시오 .
•배터리가 충전기에 정확히 장착되었는지
확인합니다 .
•AC20 충전기의 충전핀과 배터리의 접점에
이물질이 묻어 있는지 확인합니다 .
이상의 방법으로 문제가 해결되지 않을 경우
배터리 불량일 가능성이 있습니다 .
꺼짐 •배터리가 장착되지 않았습니다 .
•충전기에 전원이 공급되고 있지 않습니다.
전원 플러그가 충전기에 올바르게 끼워져
있고 AC 전원 출력 단자에 제대로 연결되
어 있는지 확인하십시오 .

17
Instruções de uso do carregador quádruplo
do CK3 (AC20)
O carregador quádruplo do CK3 (AC20) permite que você
carregue até quatro baterias AB17 ou AB18 ao mesmo tempo.
Uma bateria totalmente descarregada é carregada em
aproximadamente 6 horas.
Componentes necessários
Os seguintes componentes, cuja venda e pedido são feitos
separadamente, também são necessários:
•Fonte de alimentação CA Intermec (N/P 851-061-208)
•Um cabo de alimentação de CA apropriado
Para obter ajuda, entre em contato com o representante de
vendas da Intermec.
Uso do carregador quádruplo
Conector de energia
LED de status
(4 localizações)

18
Interpretação do LED de status
Estado do LED Descrição
Vermelho A bateria está sendo carregada.
Verde A bateria está completamente carregada.
Amarelo A bateria está fora da faixa de temperatura de
carregamento. Para garantir o carregamento
correto da bateria, a faixa operacional para o
modelo AC20 é entre 5°C e 35°C (41°F e
95°F). Certifique-se de que o modelo AC20
esteja dentro da faixa de temperatura
operacional.
Alternância
entre
vermelho e
amarelo
A bateria não está sendo carregada.
Experimente essas soluções:
•Certifique-se de que a bateria esteja
firmemente colocada no carregador.
•Certifique-se de que os pinos de contato para
carregamento no modelo AC20 e os contatos
na bateria estejam limpos.
Caso essas soluções não funcionem, a bateria
pode estar com defeitos.
Apagado •Não há nenhuma bateria.
•O carregador não está recebendo energia
elétrica. Certifique-se de que o plugue de
energia esteja firmemente inserido no
carregador e de que a fonte de alimentação
esteja conectada adequadamente a uma
tomada elétrica CA.

19
Инструкции к4-секционному
зарядному устройству AC20 для CK3
Четырехсекционное зарядное устройство AC20 для CK3
позволяет одновременно заряжать до четырех батареек
AB17 или AB18. Полностью разряженная батарейка
заряжается приблизительно за 6 часов.
Что вам потребуется
Вам потребуются также следующие устройства (которые
продаются изаказываются отдельно):
•Блок питания переменного тока Intermec (изд.№851-
061-208).
•Соответствующий шнур питания переменного тока
За дополнительной информацией обратитесь кторговому
представителю Intermec.
Использование 4-секционного
зарядного устройства
Ðàçúåì ïèòàíèÿ

20
Что означают цвета индикатора состояния
Состояние
светодиода Описание
Красный Батарейка заряжается.
Зеленый Батарейка полностью заряжена.
Желтый Температура батарейки вне диапазона
нормальной зарядки. Диапазон
надлежащей зарядки батарейки AC20 – от
5°C до 35°C. Проследите за тем, чтобы
температура AC20 находилась врабочем
диапазоне.
Попеременно
красный и
желтый
Батарейка не заряжается. Попробуйте
следующие варианты:
•Убедитесь втом, что батарейка плотно
вставлена взарядное устройство.
•Проверьте чистоту зарядных контактов
AС20 иконтактов батарейки.
Если это не помогает, возможно,
батарейка повреждена.
Выкл.•Батарейка не вставлена
•Зарядное устройство не получает
питания. Убедитесь втом, что штекер
питания плотно вставлен взарядное
устройство, ичто блок питания
должным образом включен врозетку
переменного тока.
Ñâåòîäèîä ñîñòîÿíèÿ
(4 øò.)
