Intermec PB42 User manual

AC10
4-Bay Charging Dock
Socle de charge à 4 logements AC10
Ladedock AC10 mit vier Ladesteckplätzen
Carregador de 4 compartimentos AC10
4-гнездовая зарядная стойка AC10
Acoplador de carga de 4 compartimientos
Instructions
Instructions
Anleitungen
Instruções
Инструкции
Instrucciones
说明
四槽充电底座

Contents
AC10 4-Bay Charging Dock Instructions . . . . . . . . . . . . . . .1
AC10 四槽充电底座说明 . . . . . . . . . . . . . . . . . . . . . . . . . .5
Instructions pour le socle de charge à 4 logements AC10 . . .9
Anleitung für das Ladedock AC10 mit vier
Ladesteckplätzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Instruções de uso do carregador de 4 compartimentos
AC10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Инструкции по эксплуатации 4-гнездовой
зарядной стойки AC10 . . . . . . . . . . . . . . . . . . . . . . . .21
Instrucciones para el acoplador de carga de 4
compartimientos AC10 . . . . . . . . . . . . . . . . . . . . . . . . .25

1
AC10 4-Bay Charging Dock Instructions
The AC10 4-Bay Charging Dock (P/N 270-049-001) can charge
the batteries in up to four PB42 printers at one time. It takes less
than 8 hours to fully charge the batteries.
Shipping Box Contents
• AC10 4-Bay Charging Dock
• AC10 4-Bay Charging Dock Instructions
•ComplianceInsert
• Intermec 12 VDC power supply (P/N 851-082-003)
Items Not Provided
• AC power cord. You need to purchase the appropriate power
cord for your location. For help, contact your Intermec sales
representative.

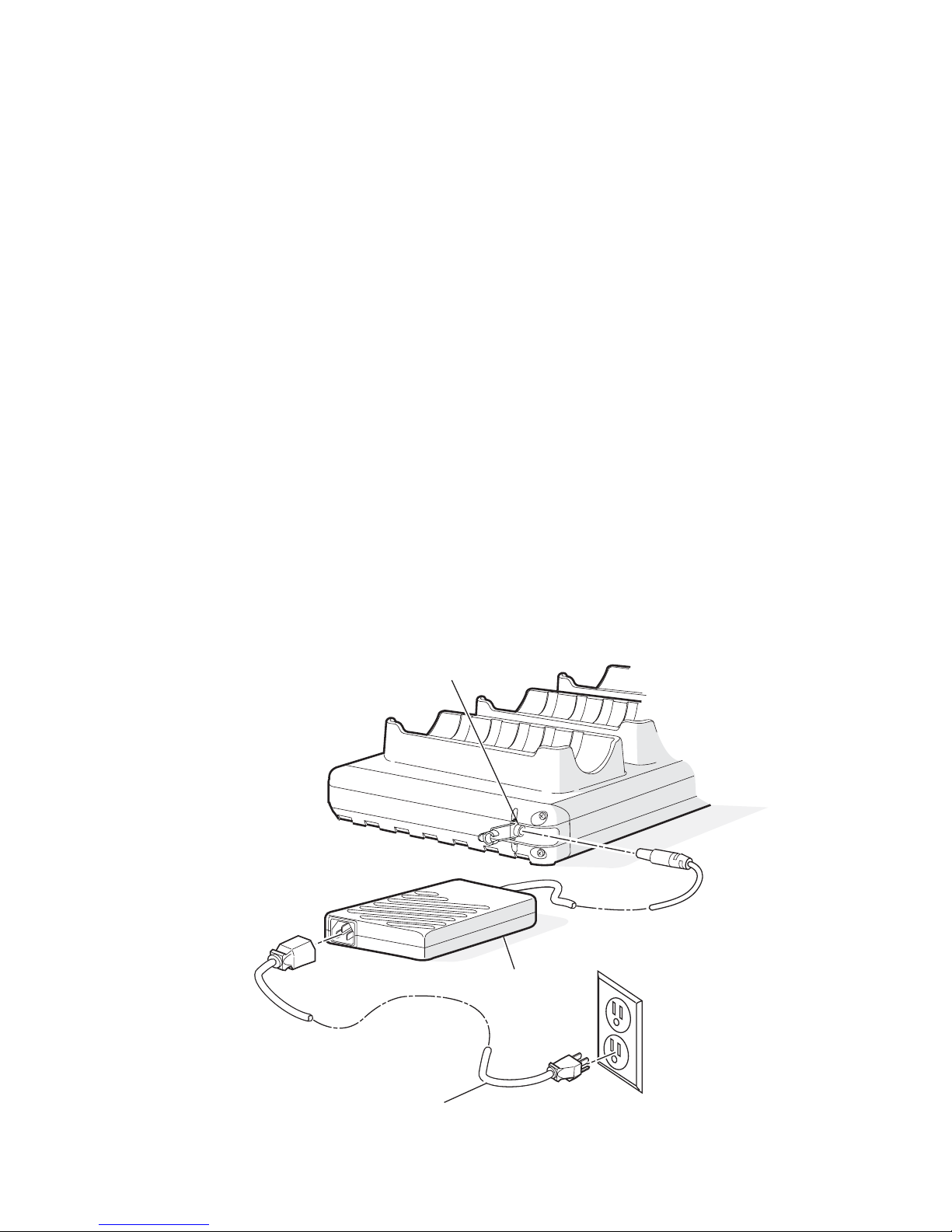

Installing the AC10
1Connect the power supply to the DC power connector on the
charging dock.
DC power
connector
AC power
adapter
Power
supply

2
2Secure the power supply cable to the AC10 with the retaining
clip.
3Connect one end of the power cord to the power supply and
then plug the other end into an AC outlet. The green Power
light turns on, showing that the charging dock is ready to
charge.
Retaining
clip
Power
light

3
Charging the Batteries
• Insert the PB42 with batteries installed into any of the four
bays on the charging dock. The printer makes the Power
sound.
If you do not hear the Power sound, make sure the printer is
properly inserted into the bay of the charging dock.
Battery Recycling Information
Understanding the Battery Lights on the PB42
State of Light Description
Solid red The batteries are charging.
Solid green The battery charging is complete.
This product contains lithium-ion batteries. When
the batteries reach the end of their useful life, have a
qualified recycler or hazardous materials handler
dispose of the spent batteries. If you are unsure of how
to properly dispose of these batteries, contact your
local Intermec sales representative for disposal
information.
Note: In the U.S.A., the EPA does not consider spent
Li-ion batteries hazardous waste.
PB42
4-Bay charger

4
Where to Find More Information
Visit the Intermec web site at www.intermec.com to download
our current manuals (in PDF). To order printed versions of the
Intermec manuals, contact your local Intermec representative or
distributor.
Visit the Intermec support services knowledge base (Knowledge
Central) at intermec.custhelp.com to review technical
information or to request technical support for your Intermec
product. You can also telephone them at 1-800-755-5505.
Electrical Rating: 12 VDC 4A
See Compliance Insert for use restrictions
associated with this product.

5
AC10 四槽充电底座说明
AC10 四槽充电底座 (P/N 270-049-001) 一次可对多达四台
PB42 打印机进行充电。电池充满电的时长不超过 8 小时。
包装箱内容
• AC10 四槽充电底座
• AC10
四槽充电底座说明
• 遵守规定
• Intermec 12 VDC 电源 (P/N 851-082-003)
未提供的物件
• AC 电源线。您需要根据您的所在地购买合适的电源线。
要寻求帮助，请与您的 Intermec 销售代表联系。

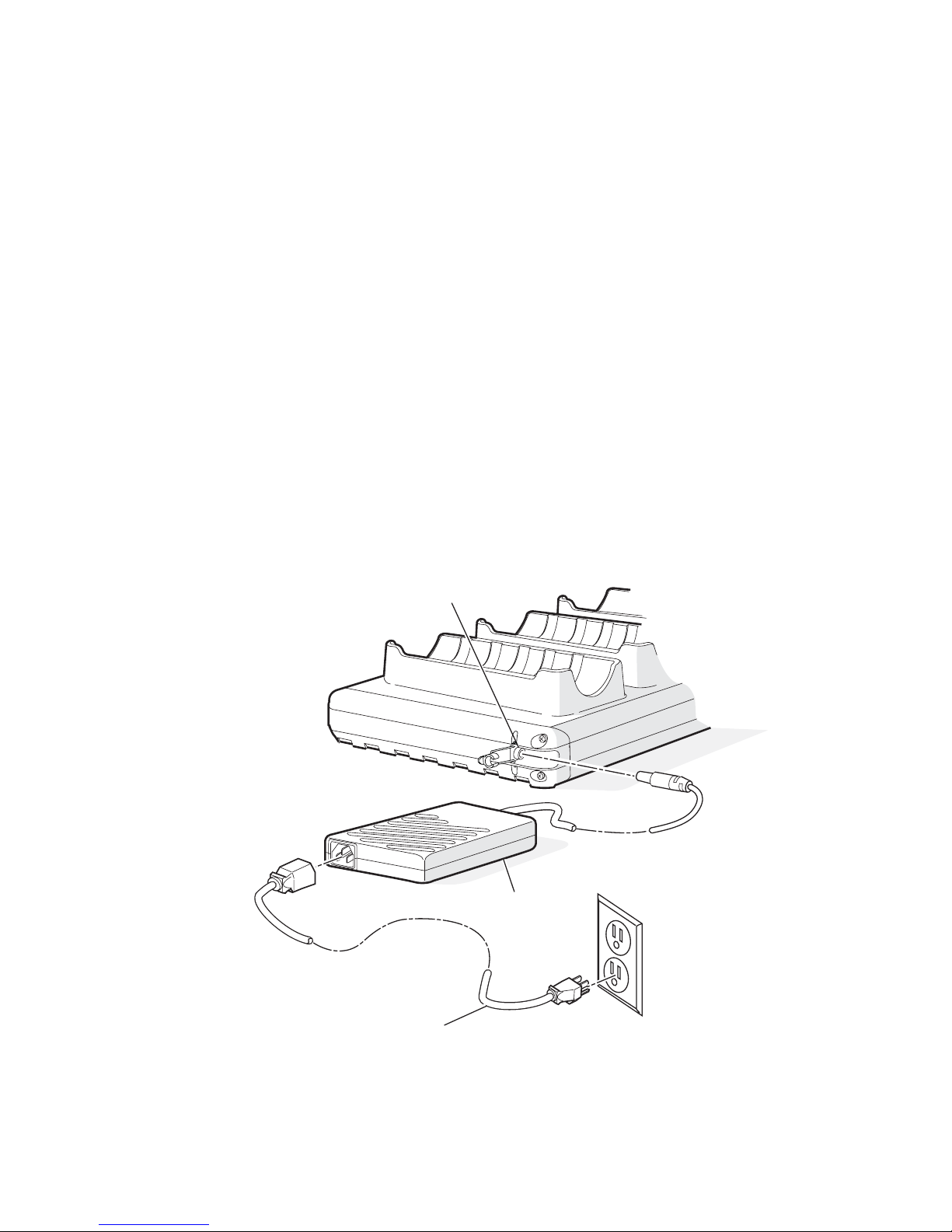

安装 AC10
1 将电源连接到充电底座上的 DC 电源连接器。
AC ⬉⑤
䗖䜡఼
DC ⬉⑤
䖲᥹఼
⬉⑤

6
2 用固定夹将电缆固定到 AC10 上。
3 将电源线的尾端连接到电源，然后将另一端插入 AC 接
口。绿色的电源灯亮起，表明充电底座准备开始充电。
೎ᅮ།
⬉⑤♃

7
电池充电
• 将已安装电池的 PB42 插入到充电底座上四槽中任意一
处。打印机将发出通电声音。
如果您没有听到通电声，请确保打印机已正确插入到充电
底座的槽位中。
电池回收信息
PB42 上电池灯的含义
灯的状态 说明
稳定红色 电池正在充电。
稳定绿色 电池充电完成。
本产品含锂离子电池。电池使用寿命结束后，请
将其交给合格的回收者或危险物材料处理者进
行处理。如果您不确定如何正确地处理电池，请
与当地 Intermec 销售代表联系获取处理信息。
注意：在美国，美国环保署 (EPA) 不认为用尽
的锂电池是有害废弃物。
PB42
ಯῑܙ⬉఼

8
如何获取详细信息
访问 Intermec 网站 www.intermec.com 下载最新手册 （PDF
格式）。若想订购 Intermec 手册的印刷版本，请与当地
Intermec 代表或发行商联系。
访问 intermec.custhelp.com 上的 Intermec 支持服务知识库
（知识中心），查看技术信息或为您的 Intermec 产品申请
技术支持。您也可致电：1-800-755-5505。
额定电压及电流：12 VDC 4A
⊼ᛣ
⊼ᛣ
请查看 “遵守规定”了解与本产品相关的使用
限制。

9
Instructions pour le socle de charge à 4
logements AC10
Le socle de charge à 4 logements AC10 (n° de réf. : 270-049-001) peut
charger les piles d’un maximum de 4 imprimantes PB42
simultanément. La charge complète des piles prend moins de 8 heures.
Contenu de l’emballage à l’expédition
• Socle de charge à 4 logements AC10
• Instructions pour le socle de charge à 4 logements AC10
• Déclaration de conformité
• Bloc d’alimentation Intermec 12 V c.c. (n° de réf. : 851-082-003)
Articles non compris
• Cordon d’alimentation c.a. Vous devez acheter le cordon
d’alimentation approprié pour votre emplacement. Communiquez
avec votre représentant aux ventes Intermec pour obtenir de l’aide.
Installation du AC10
1Branchez le bloc d’alimentation à la prise d’alimentation c.c. du
socle de charge.
Connecteur d'alimentation c.c.
Adaptateur d’alimentation c.a.
Bloc d’alimentation

10

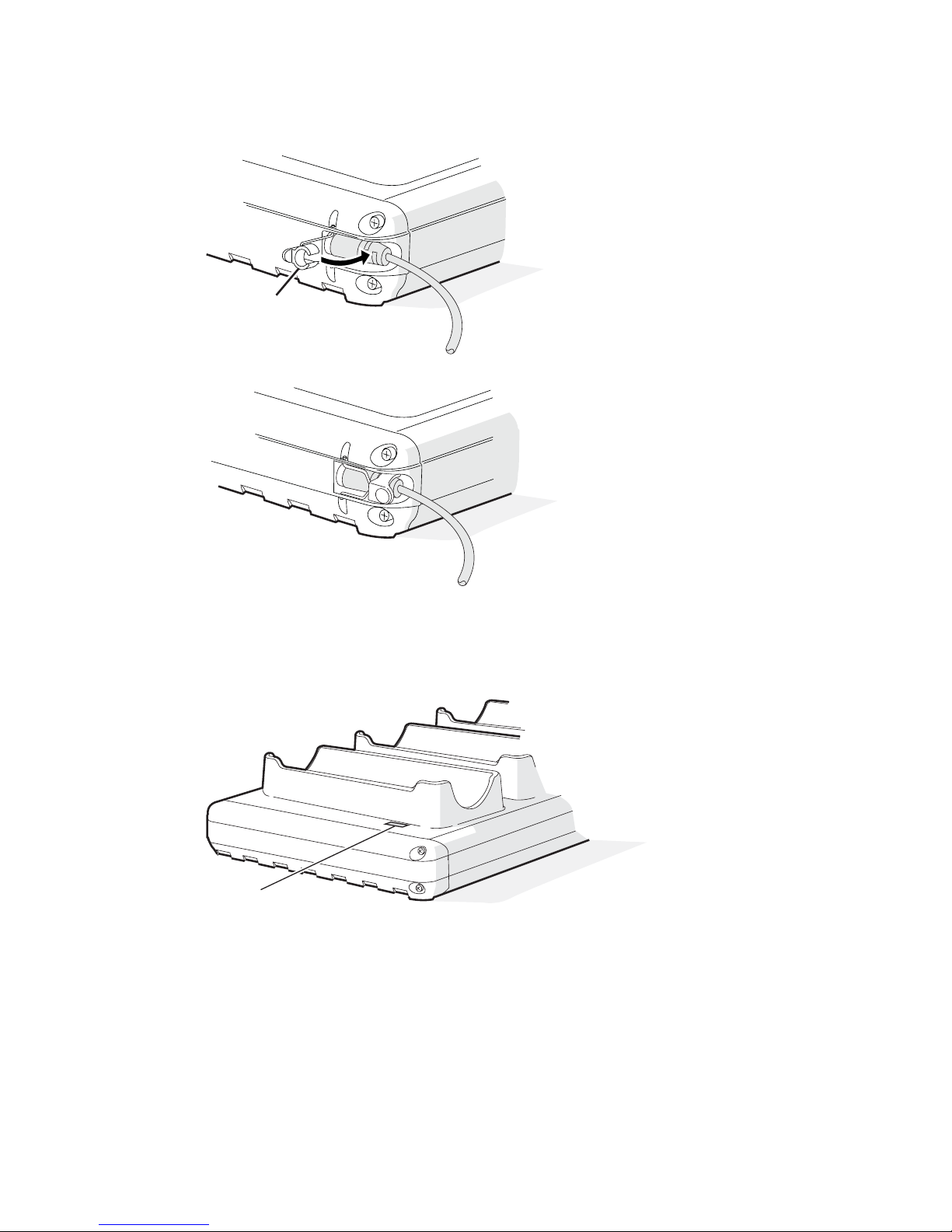

2Fixez le câble d’alimentation au AC10 à l’aide de la pince de
retenue.
3Raccordez une extrémité du cordon d’alimentation au bloc
d’alimentation puis branchez l’autre extrémité dans une prise
électrique c.a. Le voyant vert d’alimentation s’allume, indiquant que
le socle est prêt pour la charge.
Pince de retenue
Voyant d’alimentation

11
Charge des piles
• Insérez le PB42, avec les piles, dans n'importe quel logement du
socle de charge. L’imprimante émet alors le son de mise en marche.
Si aucun son ne se fait entendre, assurez-vous que l'imprimante est bien
insérée dans le logement du socle.
Information sur le recyclage des piles
Explication des voyants du PB42
État du voyant Description
Rouge continu Charge des piles en cours.
Vert continu Charges des piles terminée.
Ce produit contient des piles au lithium-ion. Lorsque les
piles atteignent la fin de leur vie utile, demandez à une
entreprise qualifiée de recyclage ou de traitement des
déchets dangereux de les mettre au rebut. En cas de doute
sur la façon appropriée de mettre ces piles au rebut,
communiquez avec le représentant aux ventes Intermec le
plus près de chez vous.
Remarque: Aux États-Unis, la EPA ne considère pas les
piles Li-ion usées comme des déchets dangereux.
PB42
Chargeur 4 logements

12
Où trouver de plus amples informations
Visitez le site Web d’Intermec http://www.intermec.com pour
télécharger nos manuels (en format PDF). Pour en commander des
versions imprimées, contactez votre représentant ou distributeur
Intermec.
Visitez la centrale Intermec de soutien (Knowledge Central) au
intermec.custhelp.com pour examiner les informations techniques ou
demander une assistance technique pour votre produit Intermec. Vous
pouvez aussi leur téléphoner au 1-800-755-5505.
Cote électrique: 12 V c.c. 4 A
Mise en garde
Consultez la Déclaration de conformité pour les
restrictions d’usage associées à ce produit.

13
Anleitung für das Ladedock AC10 mit vier
Ladesteckplätzen
Das Ladedock AC10 mit vier Ladesteckplätzen (Bestellnr. 270-049-
001) kann gleichzeitig die Akkus in bis zu vier Druckern des Modells
PB42 laden. Die Akkus werden in maximal 8 Stunden vollständig
aufgeladen.
Der Versandkarton enthält:
• Ladedock AC10 mit vier Ladesteckplätzen
• Anleitung für das Ladedock AC10 mit vier Ladesteckplätzen
• Konformitätsblatt
• Intermec 12-V-Gleichstromnetzteil (Bestellnr. 851-082-003)
Nicht mitgelieferte Artikel
• Wechselstromnetzkabel. Es muss ein für Ihren Standort geeignetes
Netzkabel gekauft werden. Hilfestellungen erhalten Sie von Ihrem
Intermec-Vertreter.
Einbau des Modells AC10
1Schließen Sie das Netzteil an den Gleichstromanschluss am
Ladedock an.
Gleichstromanschluss
Wechselstrom-Adapter
Netzteil

14

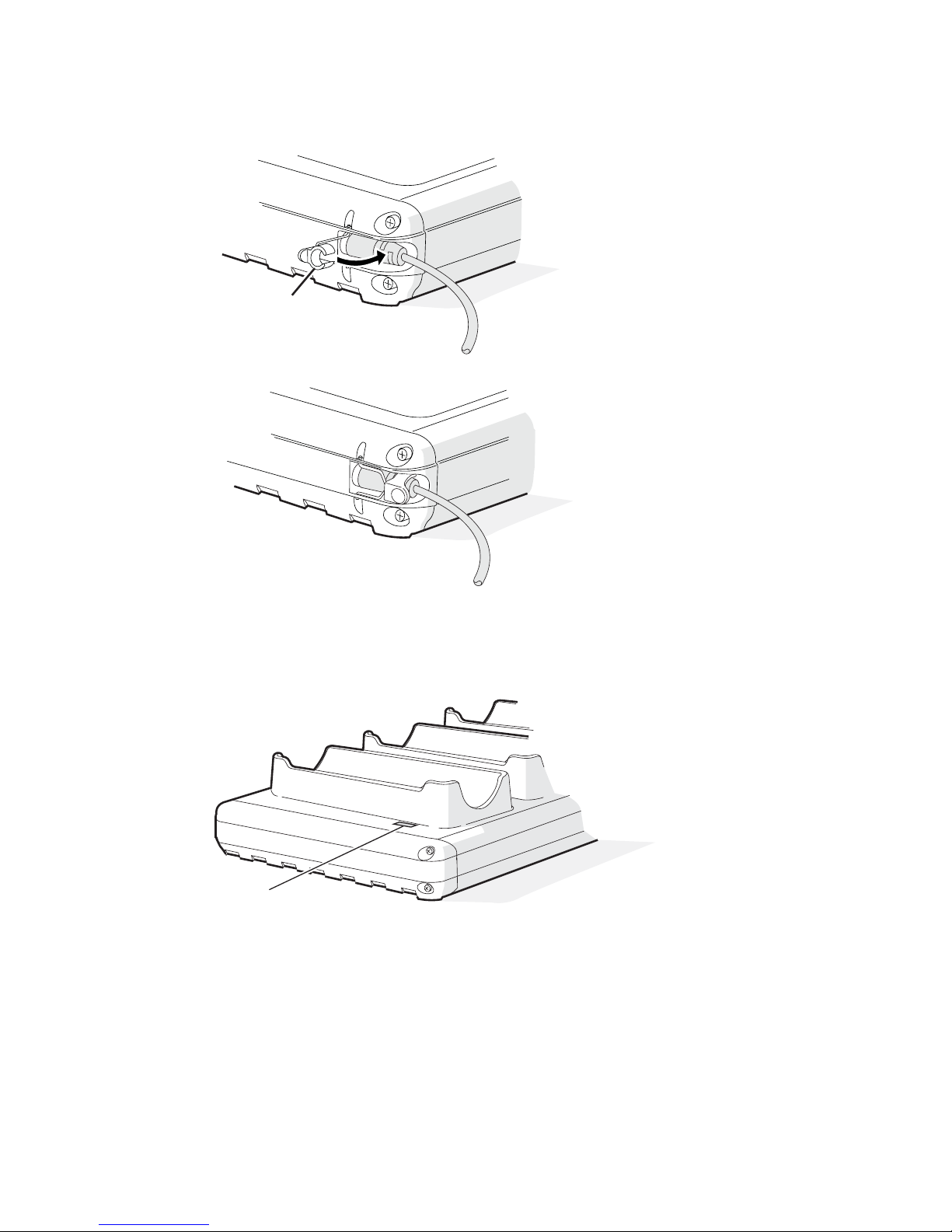

2Schließen Sie das Netzkabel mit dem Sicherungsclip am Modell
AC10 an.
3Schließen Sie ein Ende des Netzkabels am Netzteil und dann das
andere Ende an eine Wechselstromsteckdose an. Die grüne
Netzleuchte leuchtet auf und weist dadurch aus, dass das Ladedock
bereit zum Laden ist.
Sicherungsclip
Netzleuchte

15
Laden der Akkus
• Setzen Sie das Modell PB42 mit eingebautem Akkusatz in einen der
vier Ladesteckplätze des Ladedocks ein. Der Drucker gibt das
Stromversorgungssignal ab.
Falls dies nicht der Fall ist, vergewissern Sie sich, dass der Drucker
korrekt in den Ladesteckplatz des Ladedocks eingesetzt ist.
Akku-Recyclinginformationen
Erläuterung der Akkuleuchten des Modells PB42
Zustand der
Leuchte Beschreibung
Konstant rot Der Akkusatz wird geladen.
Konstant grün Der Ladevorgang ist abgeschlossen.
Dieses Produkt enthält einen Lithiumionen-Akku.
Nachdem Akkus das Ende ihres Lebenszyklus erreicht
haben, müssen die Altakkus bei einer Recyclingstelle oder
als Sondermüll entsorgt werden. Falls Sie sich über die
ordnungsgemäße Entsorgung dieses Akkus nicht sicher
sind, wenden Sie sich um Entsorgungsinformationen an
Ihren regionalen Intermec Verkaufsvertreter.
Hinweis: In den USA werden alte Lithiumionen-Akkus
von der EPA nicht als Sondermüll eingestuft.
PB42
Ladegerät mit 4 Ladesteckplätzen

16
Verweise zu weiteren Informationen
Besuchen Sie die Intermec-Website unter www.intermec.com, um eines
unserer aktuellen Handbücher im PDF-Format herunterzuladen. Zur
Bestellung gedruckter Versionen von Intermec-Handbüchern wenden
Sie sich an Ihren örtlichen Intermec-Vertreter oder -Vertrieb.
Besuchen Sie die Bibliothek des technischen Kundendienstes von
Intermec (Knowledge Central) unter intermec.custhelp.com, um
technische Informationen zu prüfen oder technischen Kundendienst für
Ihr Intermec-Produkt anzufordern. Sie können auch die Rufnummer
(+01) 800-755-5505 wählen.
Stromversorgung: 12 VDC 4 A
Vorsicht
Das Konformitätsblatt führt etwaige
Verwendungseinschränkungen für dieses Produkt an.

17
Instruções de uso do carregador de 4
compartimentos AC10
O carregador de 4 compartimentos (N/P 270-049-001) consegue
carregar as baterias de até quatro impressoras PB42 simultaneamente.
Demora menos de 8 horas para carregar totalmente as baterias.
Conteúdo da embalagem
• Carregador de 4 compartimentos AC10
• Instruções de uso do carregador de 4 compartimentos AC10
• Encarte sobre conformidade
• Fonte de alimentação de 12 V CC da Intermec (N/P 851-082-003)
Componentes não fornecidos
• Cabo de alimentação de CA. O usuário deve adquirir o cabo de
alimentação apropriado ao local onde se encontra. Para obter ajuda,
entre em contato com o representante de vendas da Intermec.
Instalação do AC10
1Conecte a fonte de alimentação ao conector de alimentação de CC
no carregador.

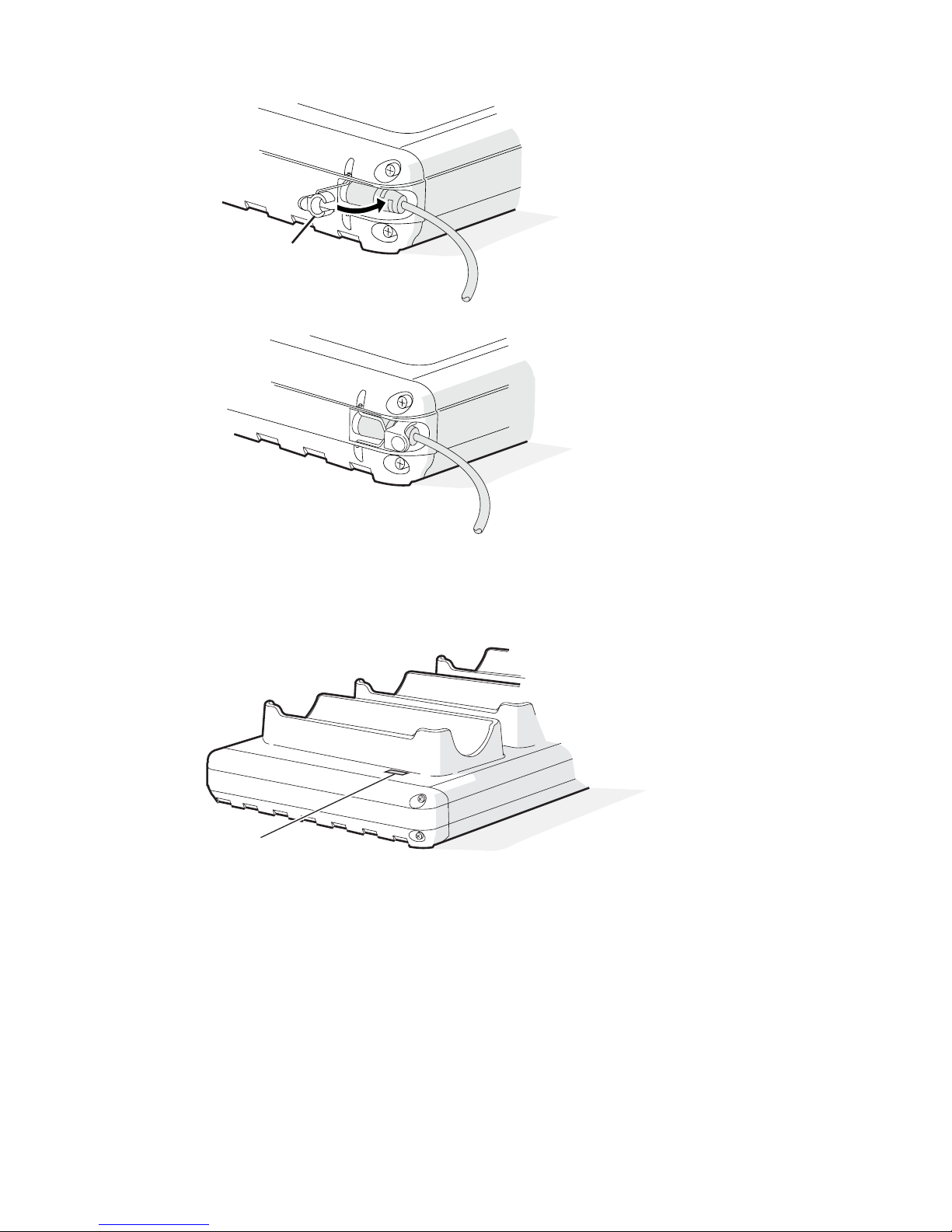

2Prenda o cabo de alimentação no AC10 com a presilha de retenção.
Conector de alimentação de CC
Adaptador de alimentação de CA
Fonte de alimentação

18
3Conecte uma extremidade do cabo de alimentação à fonte de
alimentação e a outra em uma tomada de CA. A luz verde
indicadora de potência se acenderá, indicando que o carregador está
pronto para ser usado.
Presilha de retenção
Luz indicadora
de potência
