Intermec CN2 Assembly instructions

Instructions
Instructions
Anleitung
Instrucciones
Instruções
Инструкции
使用说明
사용 지시 사항
CN2 Model AC13
Quad Battery Charger
CN2 Chargeur quadruple modèle AC13
Akkuladegerät mit 4 Steckplätzen CN2,
Modell AC13
Cargador de batería CN2 Modelo AC13
Carregador quádruplo de baterias
modelo AC13 - CN2
4-гнездовое зарядное устройство для
батареек CN2, модель AC13
CN2 四连排电池充电器型号 AC13
CN2모델 AC13 4 구 배터리 충전기

i
Contents
Quad Battery Charger Instructions. . . . . . . . . . . . . . . . . . . . 1
Instructions pour le chargeur quadruple . . . . . . . . . . . . . . . . 4
Anleitung für das Akkuladegerät mit vier Steckplätzen . . . . . 7
Instrucciones del cargador de batería Quad. . . . . . . . . . . . . 10
Instruções de uso do carregador quádruplo de baterias . . . . 13
Инструкции по эксплуатации 4-гнездового зарядного
устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
四连排充电器使用说明. . . . . . . . . . . . . . . . . . . . . . . . . . 19
4 구 배터리 충전기 사용 지시 사항. . . . . . . . . . . . . . . 22

1
Quad Battery Charger Instructions
Your Intermec Quad Battery Charger (model AC13) can charge
up to four batttery packs in less than four hours at normal room
temperature +5°C to +35°C (+41°F to +95°F).
The Quad Battery Charger shipping box should contain these
items:
• Quad Battery Charger
• Quad Battery Charger Instructions
• Product Warranty Card
•ComplianceInsert
Patents: This product is protected by the following patents:
5,052,943, 5,544,010, and 5,644,471.
What You Need
To use the Quad Battery Pack Charger, you need:
• an Intermec 12 VDC power supply model 073573
•anACpowercord
You need to purchase the appropriate power cord for your
location. For more information, contact your Intermec sales
representative.
See Compliance Insert for use restrictions concern-
ing this accessory.

2

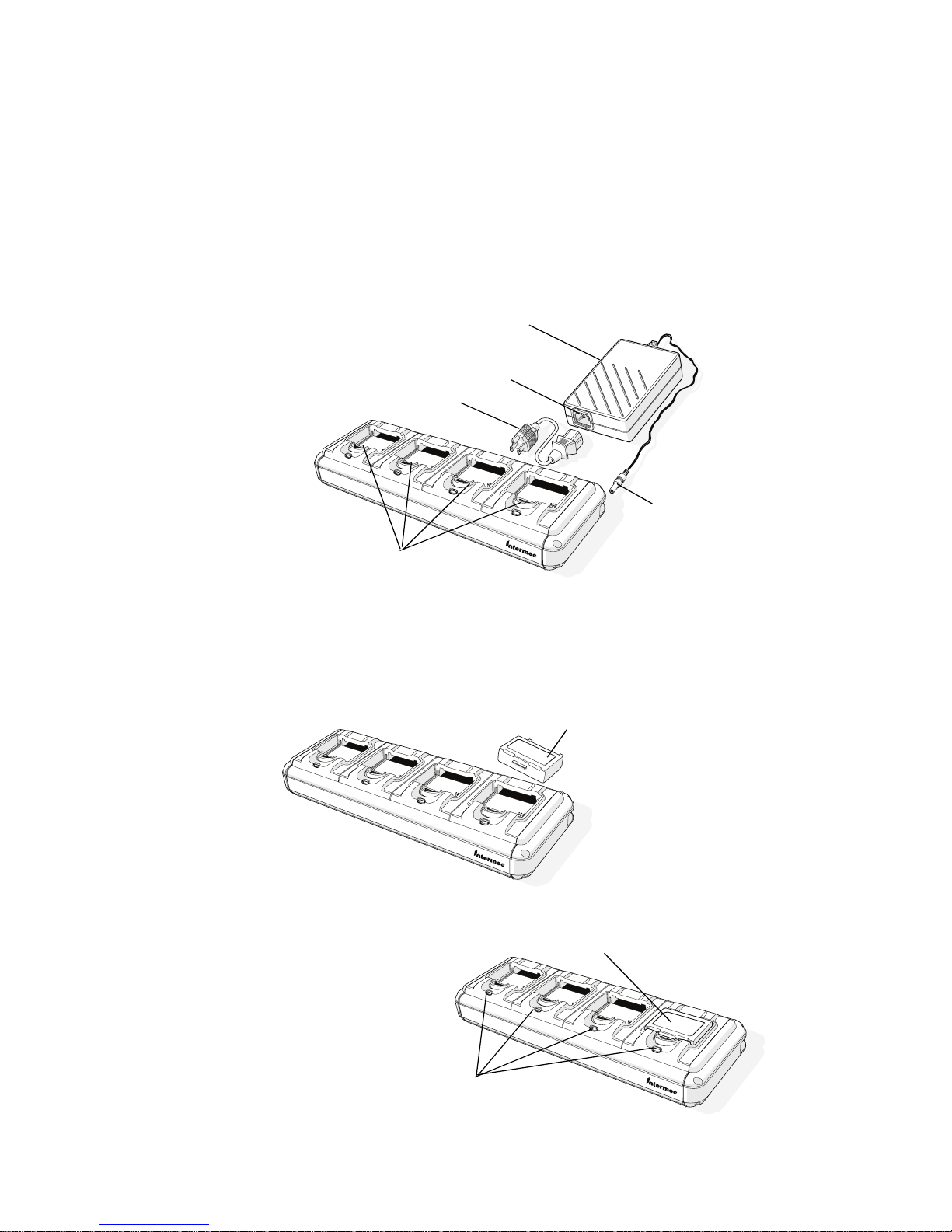

Installing and Using the Quad Charger
1Locate the charger in a well ventilated area and close to an AC
power outlet.
2Connect the DC power supply to your charger.
3Connect the AC power cord to the DC power supply.
4Insert the battery pack into the charging compartment. The
battery pack reaches a full charge in approximately four hours.
DC power supply
AC power cord
AC power connector
DC barrel connector
Battery charging compartments (four)
Battery pack tilted to insert
and “click” into place
Fully seated battery pack
Charging status LED (four)

3
Battery Charging Status LEDs
A fault condition occurs if the battery temperature is outside the
normal operating temperature for the charger. The fault clears
and charging resumes when the battery temperature returns to
the normal operating range. If a fault condition does not clear
under normal operating temperature range, this may indicate a
defective battery.
Power Usage
Each charger power supply (model 073573) uses approximately 1
amp of current. You can have 20 battery pack chargers plugged
into one 20-amp circuit assuming no other loads are drawing off
that circuit breaker.
Electrical Rating
• Quad Charger (Model AC13) 12 VDC @ 4.15A
• Power Supply ( Model 073573) AC 100-240 VAC, 47-63 Hz
@ 1A
Where to Find More Information
Visit the Intermec web site at www.intermec.com to download
our current manuals (in PDF). To order printed versions of the
Intermec manuals, contact your local Intermec representative or
distributor.
Visit the Intermec technical knowledge base (Knowledge Cen-
tral) at intermec.custhelp.com to review technical information
or to request technical support for your Intermec product.
Condition LED State
No battery pack installed Off
Charge cycle in progress Red
Charge cycle complete Green
Fault condition Yello w

4
Instructions pour le chargeur quadruple
Votre chargeur quadruple Intermec (modèle AC13) peut charger
jusqu’à quatre bloc-piles en moins de quatre heures à une
température ambiante allant de +5 °C à +35 °C.
L’emballage du chargeur quadruple doit contenir les articles
suivants :
•Chargeurquadruple
• Instructions pour le chargeur quadruple
•Cartedegarantieproduit
• Encart conformité
Brevets : Ce produit est protégé par les brevets suivants :
5,052,943, 5,544,010 et 5,644,471.
Accessoires requis
Pour utiliser le chargeur quadruple, vous aurez besoin de :
• un bloc d’alimentation Intermec 12 V c.c., modèle 073573
• un cordon d’alimentation c.a.
Vous devez acheter le cordon d’alimentation approprié pour votre
emplacement. Pour plus de renseignements, communiquez avec
votre représentant aux ventes Intermec.
Consultez la Déclaration de conformité pour les
restrictions d’usage concernant cet accessoire.
Attention

5
Pose et utilisation du chargeur quadruple
1Situez le chargeur dans un endroit bien aéré et près d’une prise
électrique c.a.
2Raccordez le bloc d’alimentation c.c. au chargeur.
3Branchez le cordon d’alimentation c.a. au bloc d’alimentation
c.c.
4Insérez le bloc-piles dans le compartiment de charge. Le bloc-
piles revient à une charge complète en quatre heures environ.
Bloc d’alimentation c.c.
Cordon d’alimentation c.a.
Connecteur d'alimentation c.a.
Connecteur
Compartiments de charge (quatre)
cylindrique c.c.
Inclinez le bloc-piles puis
insérez-le en place jusqu’au
Bloc-piles inséré
Voyant d’état de la charge (quatre)
déclic

6
Voyants d’état de charge du bloc-piles
Des « conditions défavorables » signifient que la température du
bloc-piles est hors de la plage de température de fonctionnement
normale du chargeur. Le problème se règle de lui-même, et la
charge se poursuit, lorsque la température du bloc-piles retourne
dans la plage normale. Si le problème de conditions défavorables
ne se règle pas une fois le bloc-piles revenu à une température
normale, cela peut signifier un bloc-piles défectueux.
Appel de courant
Chaque bloc d’alimentation de chargeur (modèle 073573) utilise
environ 1 A de courant. Il est possible d’avoir 20 chargeurs de
bloc-piles branchés à un même circuit de 20 ampères, dans la
mesure où aucune autre charge n'est reliée à ce disjoncteur.
Cote électrique
• Chargeur quadruple (modèle AC13) 12 V c.c. @ 4,15 A
• Bloc d’alimentation (modèle 073573) c.a. 100-240 V c.a.,
47-63 Hz @ 1 A
Où trouver de plus amples informations
Visitez le site Web d’Intermec au www.intermec.com pour
télécharger nos manuels (en format PDF). Pour en commander
des versions imprimées, contactez votre représentant ou
distributeur Intermec.
Visitez la centrale Intermec de connaissances techniques
(Knowledge Central) sur le site intermec.custhelp.com pour
examiner les informations techniques ou demander une
assistance technique pour votre produit Intermec.
Situation Couleur du voyant
Pas de bloc-piles installé Éteint
Cycle de charge en cours Rouge
Cycle de charge terminé Vert
Conditions défavorables Jaune

7
Anleitung für das Akkuladegerät mit vier
Steckplätzen
Mit dem Intermec Akkuladegerät (Modell AC13) mit vier
Steckplätzen können vier Akkusätze bei normaler
Raumtemperatur in weniger als vier Stunden aufgeladen werden
+5 °C bis 35 °C.
Der Verpackungskarton des Akkuladegeräts mit vier Steckplätzen
enthält Folgendes:
• Akkuladegerät mit vier Steckplätzen
• Anleitung für das Akkuladegerät mit vier Steckplätzen
• Produkt-Garantiekarte
• Konformitätsblatt
Patentinformationen: Dieses Produkt ist durch ein oder mehrere
der folgenden Patente geschützt: 5,052,943, 5,544,010 und
5,644,471.
Benötigte Teile
Zur Verwendung des Akkuladegeräts mit 4 Steckplätzen werden
folgende Teile benötigt:
• ein Intermec 12-VDC-Netzteil, Bestellnr. 073573
•einWechselstrom-Netzkabel
Es muss ein für Ihren Standort geeignetes Netzkabel gekauft
werden. Weitere Informationen erhalten Sie von Ihrem Intermec-
Vertreter.
Das Konformitätsblatt führt etwaige
Verwendungseinschränkungen für dieses
Zubehörprodukt an.
Vorsicht

8

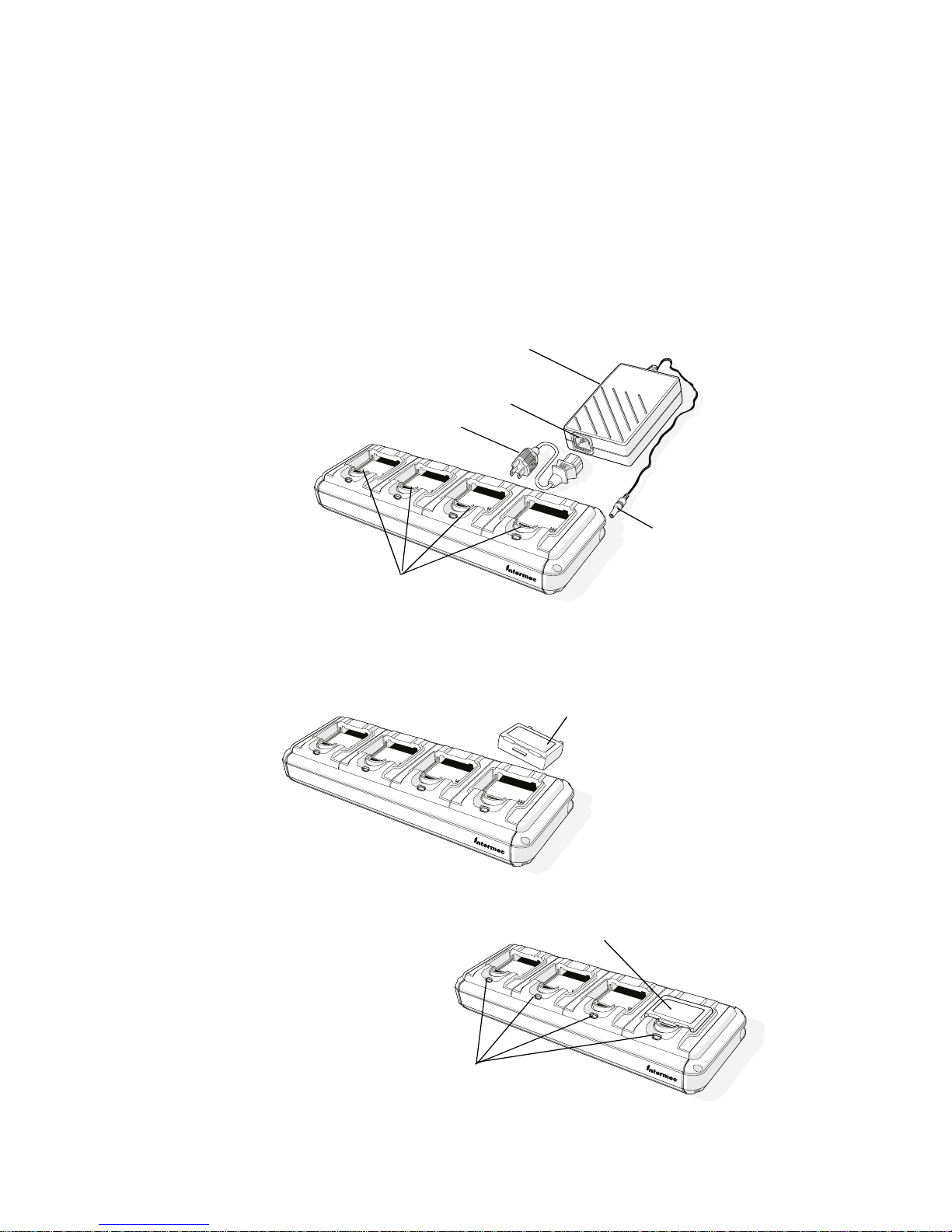

Installation und Gebrauch des Ladegeräts mit vier
Steckplätzen
1Das Ladegerät in einem gut entlüfteten Bereich und in der
Nähe von einer Steckdose aufstellen.
2Den Gleichstromnetzteil an das Ladegerät anschließen.
3Das Wechselstromnetzkabel an den Gleichstromnetzteil
anschließen.
4Den Akkusatz in das Ladefach einsetzen. Der Akkusatz wird in
etwa vier Stunden vollständig aufgeladen.
Gleichstromnetzteil
Wechselstromnetzkabel
Wechselstrom-Netzanschluss
Gleichstromstecker
Akkuladefächer (vier)
Akkusatz zum Einsetzen und
Einrasten geneigt
Vollständig sitzender Akkusatz
Ladestatus-LED (vier)

9
Ladestatus-LED des Akkus
Es tritt ein Fehlerzustand auf, falls die Akkutemperatur außerhalb
des normalen Betriebstemperaturbereichs des Ladegeräts liegt.
Der Fehler setzt sich zurück und der Ladevorgang wird wieder
aufgenommen, wenn die Akkutemperatur wieder im normalen
Betriebsbereich liegt. Falls sich der Fehlerzustand im normalen
Betriebstemperaturbereich nicht zurücksetzt, kann es sich um
einen defekten Akku handeln.
Stromverbrauch
Jedes Ladegerät-Netzteil (Bestellnr.: 073573) benötigt etwa 1 A.
Sie können 20 Akkuladegeräte an einem 20-A-Stromkreis
anschließen, vorausgesetzt es gibt keine weiteren Verbraucher in
diesem Stromkreis.
Stromversorgung
• Ladegerät mit vier Steckplätzen (Modell AC13) 12 VDC bei
4,15 A
• Netzteil (Modell 073573) AC 100-240 V~, 47-63 Hz bei 1 A
Verweise zu weiteren Informationen
Besuchen Sie die Intermec-Website unter www.intermec.com,
um eines unserer aktuellen Handbücher im PDF-Format
herunterzuladen. Zur Bestellung gedruckter Versionen von
Intermec-Handbüchern wenden Sie sich an Ihren örtlichen
Intermec-Vertreter oder -Vertrieb.
Besuchen Sie die technische Intermec-Bibliothek (Knowledge
Central) unter intermec.custhelp.com, um technische
Informationen zu prüfen oder technischen Kundendienst für Ihr
Intermec-Produkt anzufordern.
Zustand LED-Status
Kein Akku eingebaut Aus
Ladevorgang läuft Rot
Ladevorgang abgeschlossen Grün
Fehlerzustand Gelb

10
Instrucciones del cargador de
batería Quad
Su cargador de batería Quad de Intermec (modelo AC13) puede
cargar hasta cuatro paquetes de batería en menos de cuatro horas
a temperatura ambiente +5°C a +35°C.
La caja de envío del cargador de batería Quad debe contener estos
artículos:
• Cargador de batería Quad
• Instrucciones del cargador de batería Quad
• Tarjeta de garantía del producto
• Inserto de cumplimiento
Patentes: Este producto está protegido por las siguientes patentes:
5,052,943, 5,544,010 y 5,644,471.
Lo que necesita
Para usar el cargador de paquete de batería Quad, necesita:
• una fuente de alimentación de 12 VCC Intermec modelo
073573
• un cable de alimentación de CA
Debe comprar el cable de alimentación adecuado para su
localidad. Para obtener más información, diríjase a su
representante de ventas de Intermec.
Para ver las restricciones referentes a este producto
consulte el Inserto de cumplimiento.
Precaución

11
Instalación y uso del cargador Quad
1Coloque el cargador en un área bien ventilada y cerca de una
fuente de alimentación de CA.
2Conecte el suministro de alimentación de CC a su cargador.
3Conecte el cable de alimentación de CA al suministro de
alimentación de CC.
4Inserte el paquete de batería en el compartimiento de carga. El
paquete de batería llega a una carga completa en
aproximadamente cuatro horas.
Suministro de alimentación de CC
Cable de alimentación de CA
Conector de alimentación de CA
Conector barril de CC
Compartimientos de carga
de la batería (cuatro)
Paquete de batería inclinado
para insertarlocon un
Paquete de batería completamente asentado
Indicador luminoso del estado de carga (cuatro)
“chasquido” al ajustar

12
Indicadores luminosos de estado de carga de la
batería
Ocurre una condición de falla si la temperatura de la batería está
fuera de la temperatura de operación normal para el cargador. Se
despeja la falla y se reanuda la carga cuando la temperatura de la
batería vuelve al rango de operación normal. Si no se despeja una
condición de falla bajo el rango de temperatura de operación
normal, esto puede indicar una batería defectuosa.
Consumo de energía
Cada suministro de alimentación de cargador (modelo 073573)
usa aproximadamente 1 amperio de corriente. Puede tener 20
cargadores de paquete de batería enchufados en un circuito de 20
amperios suponiendo que no haya otro consumo de carga en ese
disyuntor.
Calificación eléctrica
• Cargador Quad (Modelo AC13) 12 VCC a 4.15A
• Fuente de alimentación (Modelo 073573) CC 100-240 VCA,
47-63 Hz a 1A
Dónde obtener más información
Visite el sitio Web de Intermec en www.intermec.com para
descargar nuestros manuales actuales (en formato PDF). Para
pedir versiones impresas de los manuales Intermec, diríjase a su
representante o distribuidor local de Intermec.
Visite la base de información técnica de Intermec (Knowledge
Central) en intermec.custhelp.com para evaluar información
técnica o para pedir asistencia técnica para su producto Intermec.
Condición Estado del indicador luminoso
No hay paquete de batería instalado Apagado
Ciclo de carga en curso Rojo
Ciclo de carga terminado Verde
Condición de falla Amarillo

13
Instruções de uso do carregador
quádruplo de baterias
O carregador quádruplo de baterias Intermec (modelo AC13)
consegue carregar até quatro baterias em menos de quatro horas
em temperaturas normais: +5 °C a +35 °C.
A embalagem do carregador quádruplo de baterias deve conter
estes componentes:
• Carregador quádruplo de baterias
• Instruções de uso do carregador quádruplo de baterias
• Cartão de garantia do produto
• Encarte sobre conformidade
Patentes: Este produto está protegido pelas seguintes patentes:
5.052.943, 5.544.010, e 5.644.471.
Componentes necessários
Para usar o carregador quádruplo de baterias, é necessário ter:
• uma fonte de alimentação Intermec de 12 VCC, modelo
073573
• um cabo de alimentação de CA
O usuário deve adquirir o cabo de alimentação apropriado ao
local onde se encontra. Para obter mais informações, entre em
contato com o representante de vendas da Intermec.
Consulte as informações sobre as restrições de uso
associadas a este acessório no encarte sobre
conformidade.
Cuidado

14
Instalação e uso do carregador quádruplo
1Coloque o carregador em uma área bem ventilada e próximo
de uma tomada elétrica de corrente alternada.
2Ligue a fonte de alimentação de CC ao carregador.
3Ligue o cabo de alimentação de CA à fonte de alimentação
de CC.
4Insira a bateria no compartimento de carregamento. A bateria
estará plenamente carregada em aproximadamente quatro horas.
Fonte de alimentação de CC
Cabo de alimentação de CA
Conector de alimentação de CA
Conector redondo
Compartimentos de carregamento
de CC
das baterias (quatro)
Para inserir a bateria, incline-a
e encaixe-a no lugar
Bateria bem encaixada
LEDs indicadores do estado da carga
das baterias (quatro)

15
LEDs indicadores do estado de carga das baterias
Uma condição de falha ocorre se a temperatura da bateria estiver
fora da temperatura operacional normal do carregador. A falha
deixará de ocorrer e o carregamento continuará quando a
temperatura da bateria voltar à faixa operacional normal. Se uma
condição de falha persistir em uma faixa de temperatura
operacional normal, isto pode indicar uma bateria defeituosa.
Uso de energia
A fonte de alimentação de cada carregador (modelo 073573)
usa aproximadamente 1 A de corrente. É possível conectar 20
carregadores de baterias em um circuito de 20 A, pressupondo-se
que nenhuma outra corrente do mesmo disjuntor seja utilizada.
Especificações elétricas
• Carregador quádruplo (Modelo AC13) 12 VCC a 4,15 A
• Fonte de alimentação (Modelo 073573) CA 100-240 VCA,
47-63 Hz A 1 A
Onde obter mais informações
Visite o site da Intermec no endereço www.intermec.com para
baixar os manuais atualizados em formato PDF. Para solicitar
versões impressas dos manuais da Intermec, entre em contato
com o representante ou distribuidor local da Intermec.
Visite a base de conhecimento técnico da Intermec (Knowledge
Central) no site intermec.custhelp.com para ler informações
técnicas ou para solicitar suporte técnico para o produto
Intermec.
Condição Estado do LED
Nenhuma bateria instalada Apagado
Ciclo de carregamento em andamento Vermelho
Ciclo de carregamento concluído Verde
Condição de falha Amarelo

16
Инструкции по эксплуатации 4-
гнездового зарядного устройства
Ваше 4-гнездовое зарядное устройство Intermec (модель
AC13) позволяет при нормальной комнатной температуре
(от +5°C до +35°C) зарядить до четырех батарейных
источников питания меньше чем за четыре часа.
Вупаковочной коробке 4-секционного зарядного
устройства должны находиться:
•4-гнездовое зарядное устройство для батареек
•Инструкции по эксплуатации 4-гнездового зарядного
устройства
•Гарантийная карта продукта
•Вкладыш стребованиями по обеспечению соответствия
Патенты: Этот продукт защищен патентами №№ 5 052
943, 5 544 010 и5 644 471.
Что вам потребуется
Чтобы пользоваться 4-гнездовым зарядным устройством,
вам потребуются:
•12-Вблок питания Intermec, №по кат. 073573
•шнур питания переменного тока
Вам нужно приобрести подходящий шнур питания. За
дополнительной информацией обратитесь кторговому
представителю Intermec.
Ограничения, связанные сиспользованием
устройства, приведены на вкладыше с
требованиями по обеспечению соответствия.
Осторожно

17
Установка ииспользование 4-
гнездового зарядного устройства
1Ус т а н о в и т е зарядное устройство вхорошо
вентилируемом месте поблизости от розетки
переменного тока.
2Подсоедините кзарядному устройству блок питания
постоянного тока.
3Подсоедините шнур питания кблоку питания
постоянного тока.
4Вставьте батарейный блок питания вгнездо для
батарейки. Батарейный блок полностью заряжается
приблизительно за четыре часа.
Блок питания постоянного тока
Разъем питания переменного тока
Шнур питания переменного тока
Цилиндрический
соединитель
постоянного тока
Гнезда для зарядки
батареек (четыре)
Чтобы вставить
батарейный блок,
наклоните его
ивставьте до щелчка
Правильно вставленный батарейный блок питания
Светодиод состояния зарядки (четыре шт.)

18
Светодиоды состояния зарядки
батарейки
Сбойное состояние означает, что температура батарейки
вышла за пределы нормального рабочего диапазона
температуры зарядного устройства. Как только
температура возвращается впределы, соответствующие
нормальной работе, сбой сбрасывается, изарядка
возобновляется. Если при нормальной рабочей
температуре индикация сбоя не сбрасывается, это может
указывать на неисправность батарейки.
Потребляемый ток
Блок питания зарядного устройства (изд. №073573)
потребляет ток около 1 А. Вы можете подключить
20 зарядных устройств кодному автоматическому
выключателю сноминальным током 20 А, при условии,
что на этом выключателе нет никакой другой нагрузки.
Питание
•4-гнездовое зарядное устройство (модель AC13): 12 В
пост. тока при 4,15 А
•Блок питания (модель 073573): 100-240 В, 47-63 Гц при
токе 1 A
Где найти дополнительную
информацию
Для загрузки руководств последних выпусков вформате
PDF посетите наш веб-сайт intermec.custhelp.com. Для
заказа печатных изданий руководств Intermec обратитесь к
местному представителю или дистрибьютору Intermec.
Посетите базу знаний технической помощи Intermec
(Knowledge Central) на сайте intermec.custhelp.com, где вы
сможете просмотреть техническую информацию или
обратиться за технической помощью вотношении изделия
Intermec, скоторым вы работаете.
Состояние устройства Состояние светодиода
Батарейный блок питания не установлен Выкл
Идет цикл зарядки Красный
Цикл зарядки окончен Зеленый
Сбойное состояние Желтый
