Intermec CN3 Series User manual

Quick Start Guide
快速入门指南
Guide de démarrage rapide
Kurzanleitung
빠른 시작 안내서
Manual de Consulta Rápida
Краткое руководство
по эксплуатации
Guía de comienzo rápido
CN3 (AD11)
Multidock
多用底座
Socle multiple
Multidock
멀티독
Base com vários encaixes
многосекционного зарядного
устройства
Acoplador multiple

Contents
Multidock Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
多用底座说明 （简体中文）. . . . . . . . . . . . . . . . . . . . . . . 3
Instructions pour le socle multiple . . . . . . . . . . . . . . . . . . . 5
Multidock-Anleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
멀티독 안내서 ( 한국어 ) . . . . . . . . . . . . . . . . . . . . . . . . . 9
Instruções para uso da base com várias encaixes . . . . . . . 11
Инструкции по эксплуатации многосекционного
зарядного устройства . . . . . . . . . . . . . . . . . . . . . . . . . 13
Instrucciones del acoplador múltiple. . . . . . . . . . . . . . . . . 15

1
Multidock Instructions
Your Intermec Multidock (Model AD11) provides Ethernet con-
nectivity and charges up to four CN3 computers in less than five
hours at normal room temperature +25°C (+77°F).
This product is protected by one or more patents.
What You Need
To use the Multidock, you need:
• Intermec 12 VDC power supply Model 851-075-001
(P/N 851-075-003)
•anACpowercord
• Ethernet cables
You need to purchase the appropriate power cord for your
location. For more information, contact your Intermec sales
representative.
Electrical Rating
•x12V@6A
See Compliance Insert for use restrictions concern-
ing this accessory.

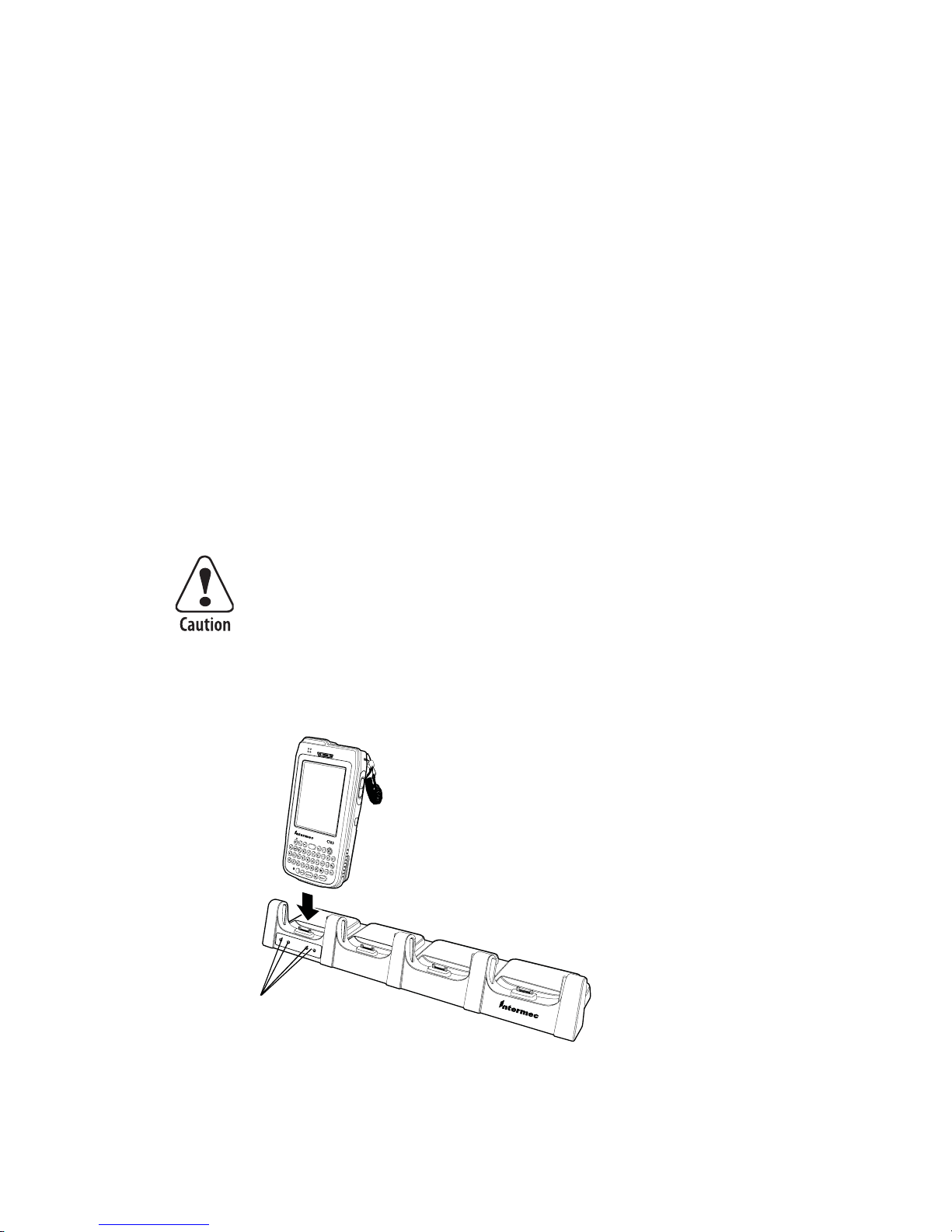

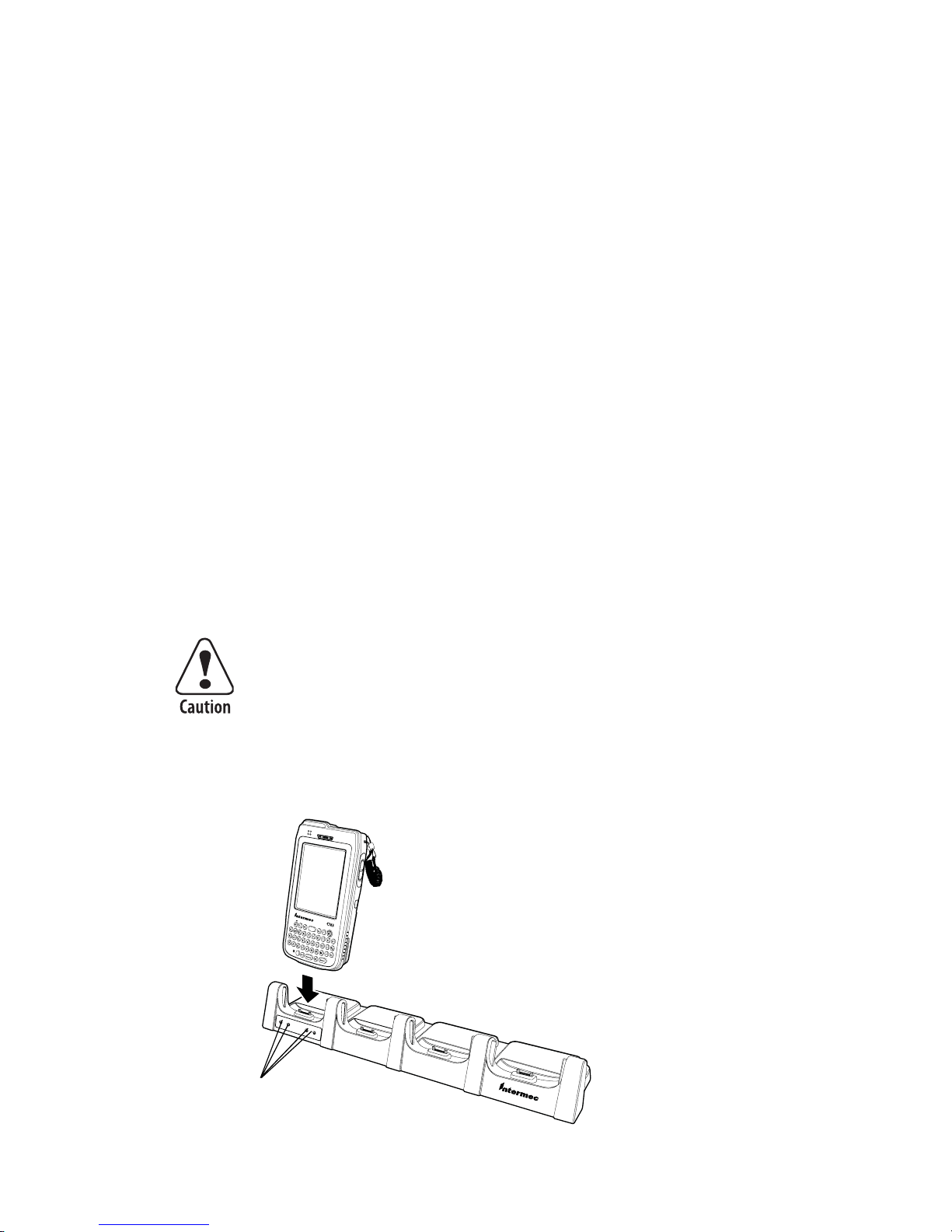

Data communication LEDs
(one for each bay)

2

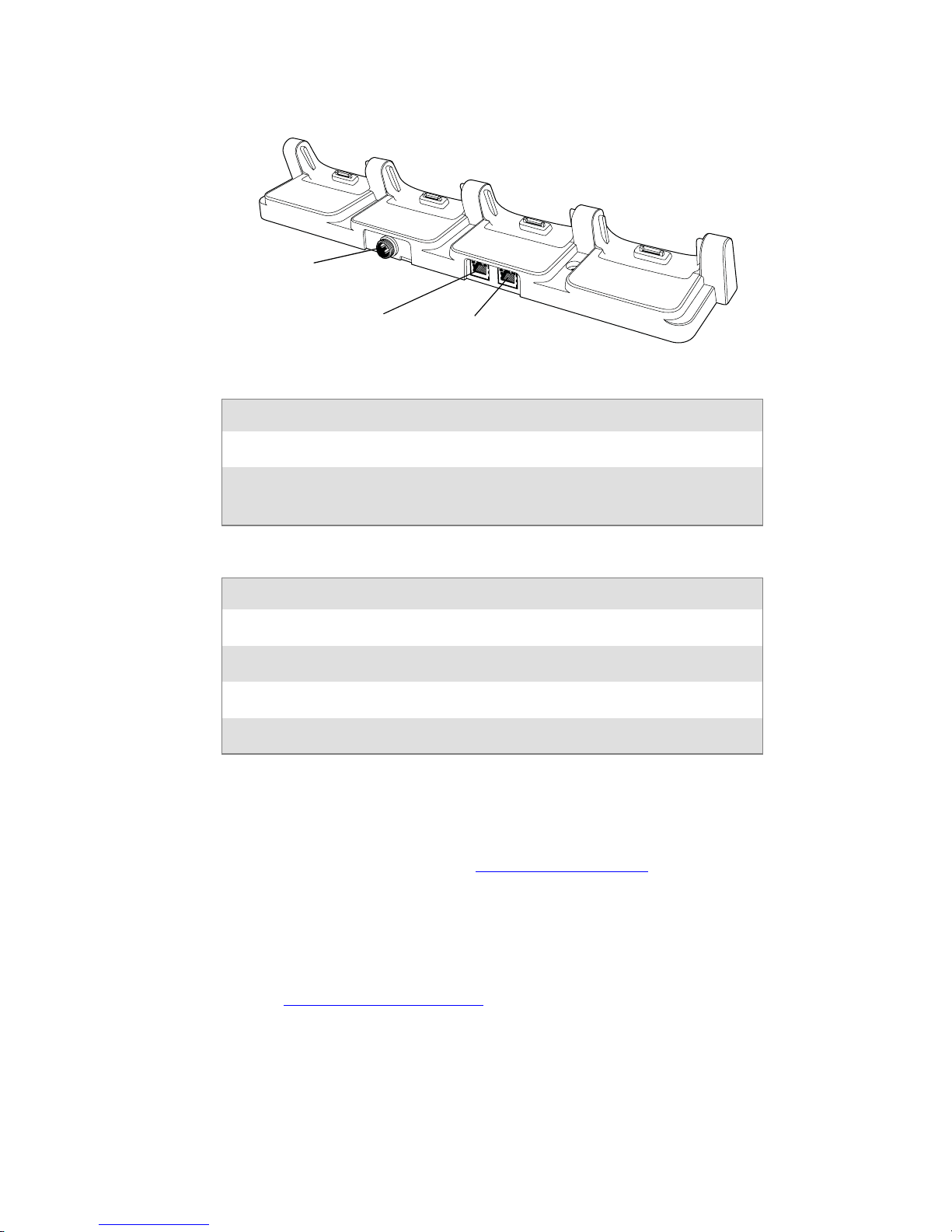

Front Panel Status LEDs
Rear Panel Status LEDs
Where to Find More Information
Visit the Intermec web site at www.intermec.com to download
our current manuals (in PDF). To order printed versions of the
Intermec manuals, contact your local Intermec representative or
distributor.
Visit the Intermec technical knowledge base (Knowledge Cen-
tral) at intermec.custhelp.com to review technical information
or to request technical support for your Intermec product.
Indicated States Link Status LED State
Link established to computer Green
Link/Activity to computer Blinking Green/Green with data
activity
Indicated States Speed Status LED State Link Status LED Status
Speed 10 Mbs Yellow Off N/A
Speed 100 Mbs Yellow O n N/A
No activity N/A Green Off
Link activity N/A Blinking Green

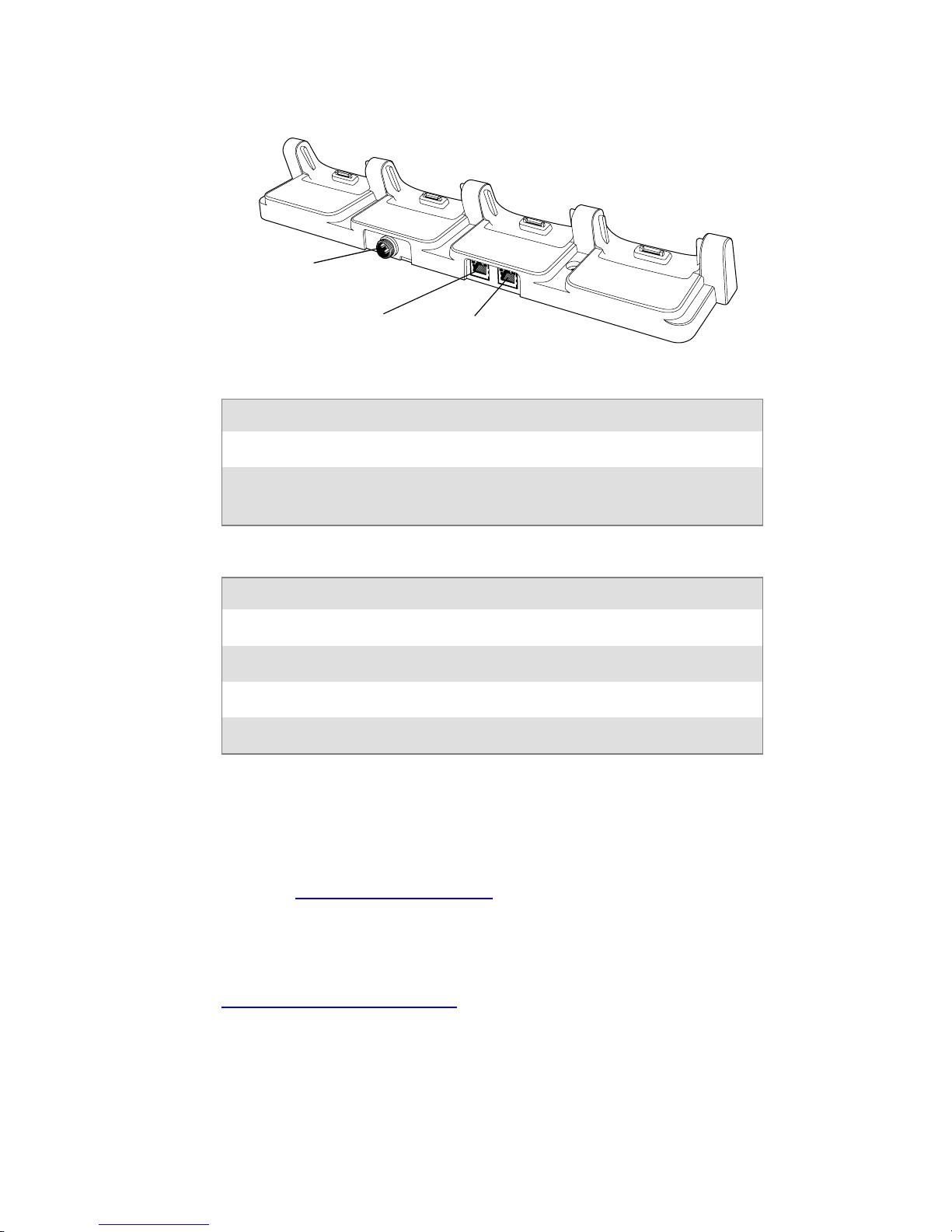

Power connector
Switch port Uplink port

3
多用底座说明 （简体中文）
Intermec 多用底座 （AD11 型号）可为最多 4 个 CN3 计
算机同时提供以太网连接和充电，在不到 5 个小时即可
充满电，充电温度为正常室温，即 +25 °C。
本产品受到一项或多项专利保护。
所需元件
要使用此多用底座，您需要
•Intermec 12 VDC、型号为 851-075-001 的电源
(P/N 851-075-003)
•交流电源线
•以太网电缆
为连接到您的位置，您需要单独购买适当的电源线。 有
关详细信息，请联系当地的 Intermec 销售代表。
电源额定值：
•x12V @ 6A
有关本配件的使用限制，请参阅 “符合性插页”。

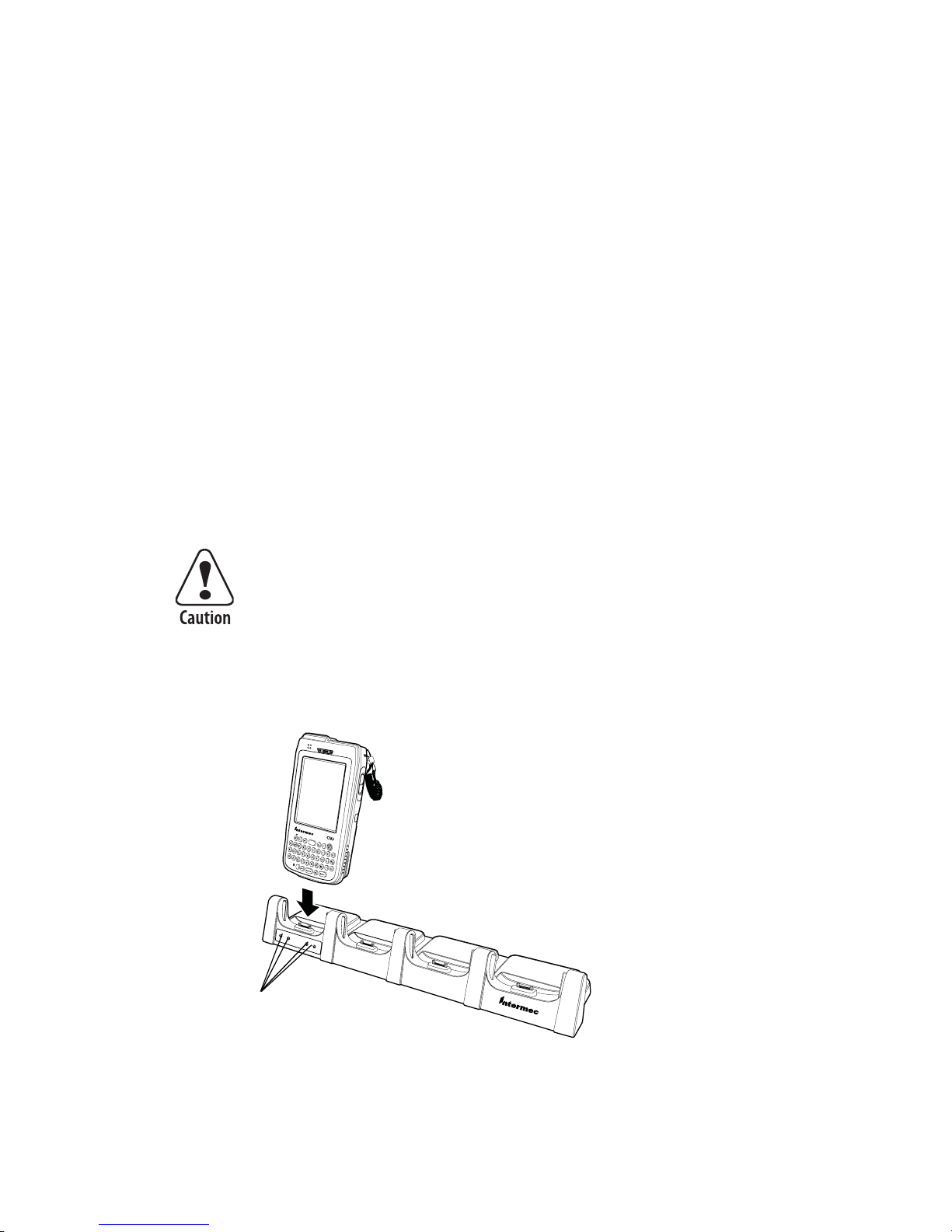

数据通信 LED 指示灯
（一个插座对应一个）

4
前面板状态 LED 指示灯
后面板状态 LED 指示灯
有关详细信息
请访问 Intermec 网站 www.intermec.com 下载最新手册
（PDF 格式）。 如需订购 Intermec 手册的印刷版本，请
联系当地的 Intermec 销售代表或经销商。
要查看技术信息或请求对 Intermec 产品提供技术支持，
请访问 intermec.custhelp.com 网站上的 Intermec 技
术知识库 （知识中心）。
指示情形 链接状态 LED 指示灯情形
已建立到计算机的链接 绿色
链接 / 作业到计算机 闪烁的绿色 / 绿色，数据作业
指示情形 速度状态 LED 指示灯情形 链接状态 LED 指示灯情形
速度 10 Mbs 黄色灭 N/A
速度 100 Mbs 黄色亮 N/A
无作业 N/A 绿色灭
链接作业 N/A 闪烁的绿色

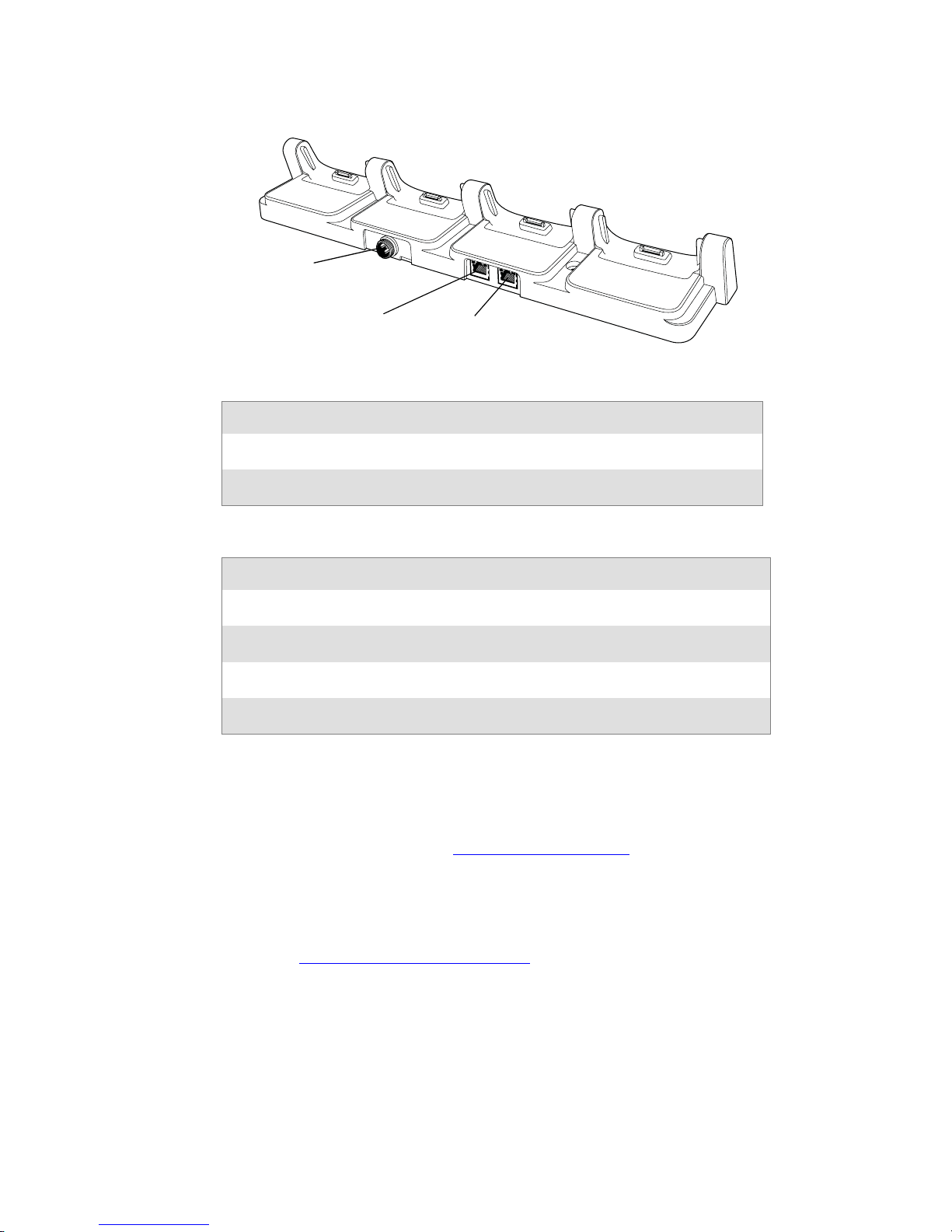

电源接口
交换端口 上行端口

5
Instructions pour le socle multiple
Votre socle multiple Intermec (modèle AD11) offre la connectivité
Ethernet et recharge jusqu’à quatre ordinateurs CN3 en moins de
cinq heures à une température ambiante normale (25 °C).
Ce produit est protégé par un ou plusieurs brevets.
Ce dont vous avez besoin
Pour utiliser le socle multiple, vous aurez besoin de :
• Bloc d’alimentation Intermec 12 V c.c., modèle 851-075-001
(réf. 851-075-003)
• Un cordon d’alimentation c.a.
•CâblesEthernet
Vous devez acheter le cordon d’alimentation approprié pour votre
emplacement. Pour plus de renseignements, communiquez avec
votre représentant aux ventes Intermec.
Alimentation électrique
•x12V@6A
Consultez la Déclaration de conformité pour les
restrictions d’usage concernant cet accessoire.
Voyants de communication de données
(un pour chaque baie)

6
Voyants d’état du panneau avant
Voyants d’état du panneau arrière
Où trouver plus d'informations
Visitez le site Web d’Intermec au www.intermec.com pour
télécharger nos manuels (en format PDF). Pour commander des
versions imprimées des manuels Intermec, contactez votre
représentant ou votre distributeur Intermec.
Visitez la centrale Intermec de connaissances techniques
(Knowledge Central) au intermec.custhelp.com pour examiner
les informations techniques ou demander une assistance
technique pour votre produit Intermec.
États indiqués Condition du voyant d’état de la liaison
Lien établi à l’ordinateur Vert
Lien/Activité vers l’ordinateur Vert clignotant/Vert lors d’activité
de données
États indiqués Condition du voyant
d’état de la vitesse
Condition du voyant
d’état de la liaison
Vitesse 10 Mbit/s Jaune éteint S/O
Vitesse 100 Mbit/s Jaune allumé S/O
Aucune activité S/O Vert éteint
Activité de la liaison S/O Vert clignotant

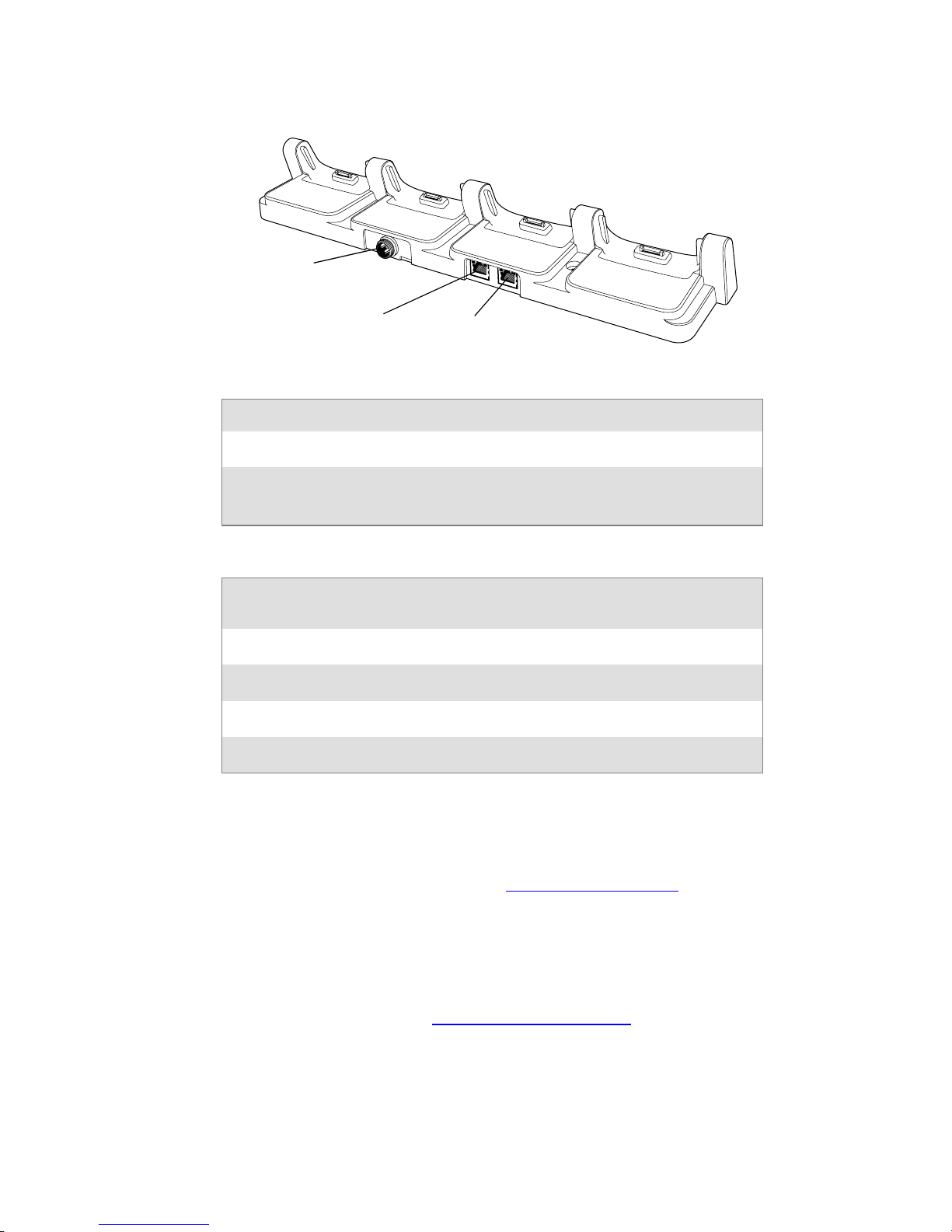

Connecteur d’alimentation
Port de commutateur
Port de liaison montante

7
Multidock-Anleitung
Das Intermec Multidock-Ladegerät (Modell AD11) bietet einen
Ethernet-Anschluss und kann in weniger als fünf Stunden bei
normaler Raumtemperatur (+25°C) bis zu vier CN3-Computer
laden.
Dieses Produkt ist durch ein oder mehrere Patente geschützt.
Benötigte Teile
Zur Verwendung des Multidock werden folgende Teile benötigt:
• Intermec 12-V-Gleichstromnetzteil, Modell 851-075-001
(Bestellnr. 851-075-003)
•einWechselstrom-Netzkabel
•Ethernet-Kabel
Es muss ein für Ihren Standort geeignetes Netzkabel gekauft
werden. Weitere Informationen erhalten Sie von Ihrem Intermec-
Ver treter.
Stromversorgung
• x12 V bei 6 A
Das Konformitätsblatt führt etwaige
Verwendungseinschränkungen für dieses
Zubehörprodukt an.
Datenübertragungs-LEDs
(eine pro Steckplatz)

8
Status-LEDS auf Frontplatte
Status-LEDS auf Rückwand
Verweise zu weiteren Informationen
Besuchen Sie die Intermec-Website unter www.intermec.com,
um eines unserer aktuellen Handbücher im PDF-Format
herunterzuladen. Zur Bestellung gedruckter Versionen von
Intermec-Handbüchern wenden Sie sich an Ihren örtlichen
Intermec-Vertreter oder -Vertrieb.
Besuchen Sie die technische Intermec-Bibliothek (Knowledge
Central) unter intermec.custhelp.com, um technische
Informationen zu prüfen oder technischen Kundendienst für Ihr
Intermec-Produkt anzufordern.
Angezeigter Zustand LED-Zustand für Verbindungsstatus
Verbindung mit Computer
hergestellt
Grün
Verbindung/Aktivität mit
Computer
Blinkt grün/Grün mit
Datenaktivität
Angezeigter Zustand LED-Zustand für
Geschwindigkeitsstatus
LED-Zustand für
Verbindungsstatus
Geschwindigkeit:
10 Mbs
Gelb aus -
Geschwindigkeit:
100 Mbs
Gelb ein -
Keine Aktivität - Grün aus
Verbindungsaktivität -Blinkt grün

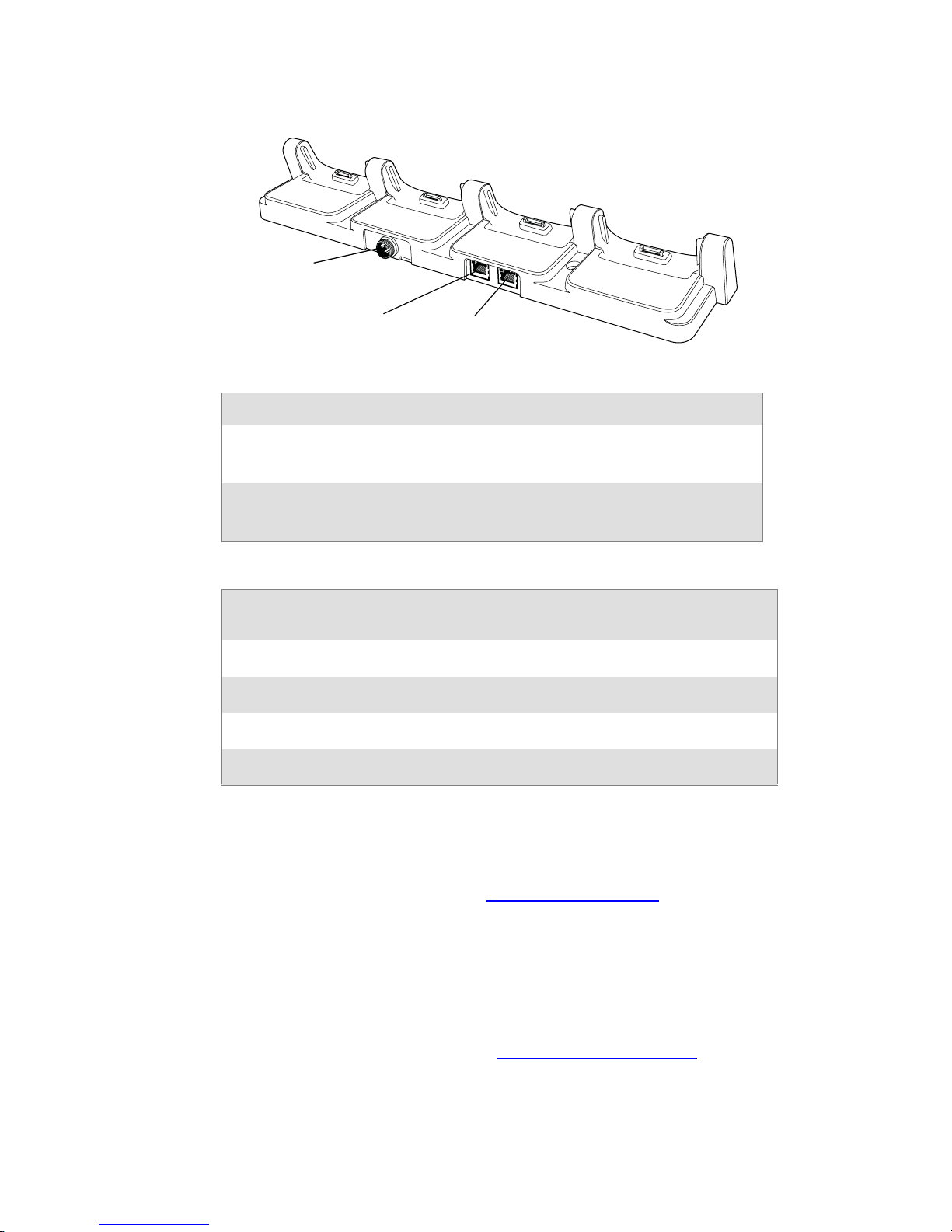

Stromanschluss
Schalteranschluss Verbindungsanschluss

9
멀티독 안내서 ( 한국어 )
Intermec 멀티독 ( 모델 AD11) 은 이더넷 연결을 지원하
며 , 실내 평균 온도 +25 ° C 에서 5 시간 내에 최대 4 개
의 CN3 컴퓨터를 충전합니다 .
본 제품은 하나 이상의 특허권에 의해 보호를 받습니다 .
준비 사항
멀티독을 사용하려면 다음 구성품이 필요합니다 .
•Intermec 12 VDC 전원 공급기 모델 851-075-001
(P/N 851-075-003)
•AC 전원 코드
•이더넷 케이블
거주 지역에 적합한 전원 코드를 구입해야 합니다 . 자세
한 정보는 해당 지역의 Intermec 판매 대리점에 문의하
십시오 .
전원 정격
•x12V @ 6A
부속품과 관련된 사용 제한에 대한 자세한 내용은
Compliance Insert 를 참조하십시오 .

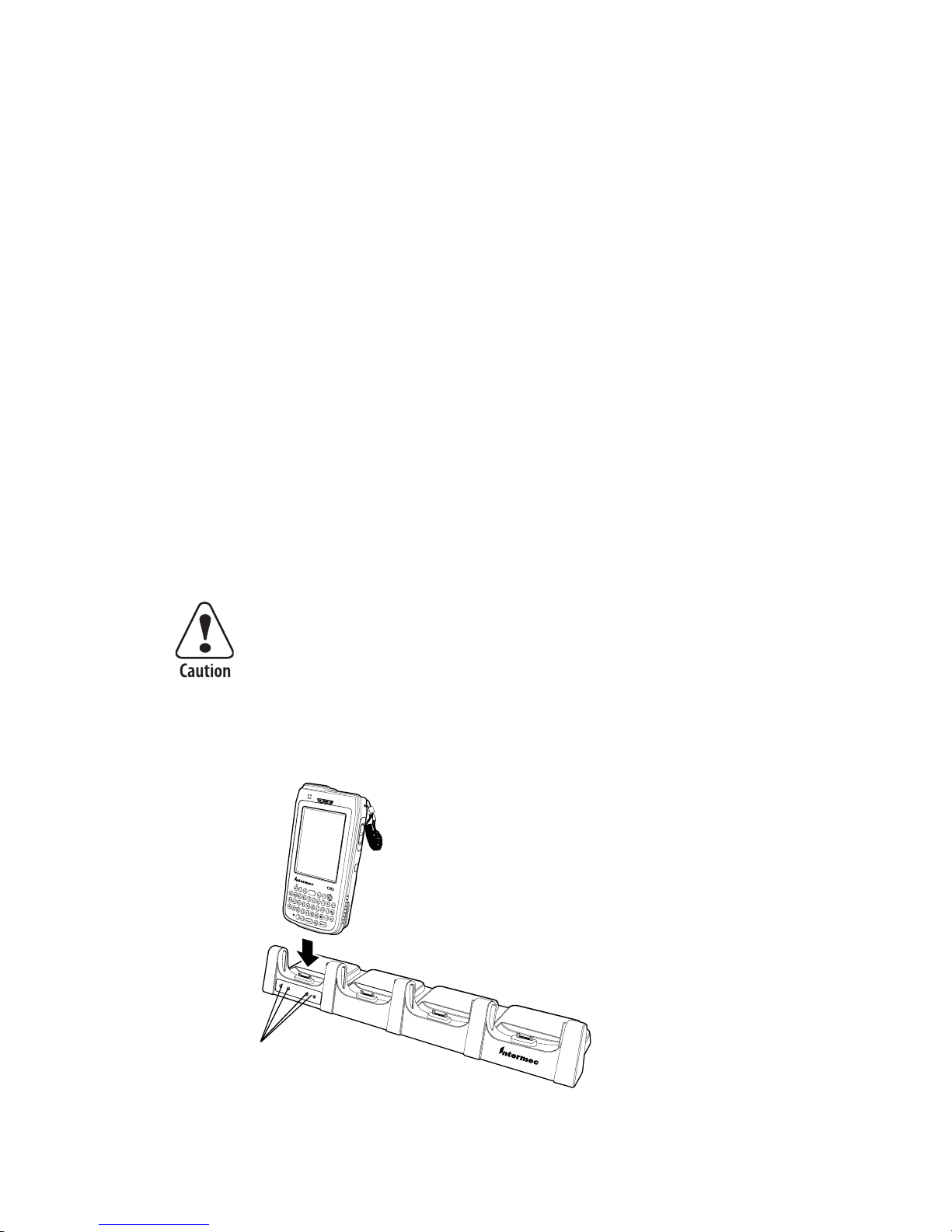

데이터 통신 LED
( 베이 당 한 개 )

10
앞 패널 상태 LED
뒤 패널 상태 LED
추가 정보
PDF 형식의 최신 설명서를 다운로드하려면 Intermec 웹
사이트 www.intermec.com 을 방문하십시오 . 인쇄 버전
의 Intermec 설명서를 주문하려면 해당 지역의 Intermec
지사 또는 대리점에 문의하십시오 .
Intermec 기술 지식 기반(Knowledge Central) 사이트인
intermec.custhelp.com 에서 Intermec 제품에 대한 기
술 정보를 확인하거나 기술 지원을 요청할 수 있습니다 .
표시 상태 링크 상태 LED 상태
컴퓨터에 연결된 링크 녹색
컴퓨터 링크 / 작동 녹색 깜박임 / 데이터 작동 중
녹색 표시
표시 상태 속도 상태 LED 상태 링크 상태 LED 상태
속도 10Mbs 노란색 꺼짐 해당 없음
속도 100Mbs 노란색 켜짐 해당 없음
작동 없음 해당 없음 녹색 꺼짐
링크 작동 해당 없음 녹색 깜박임

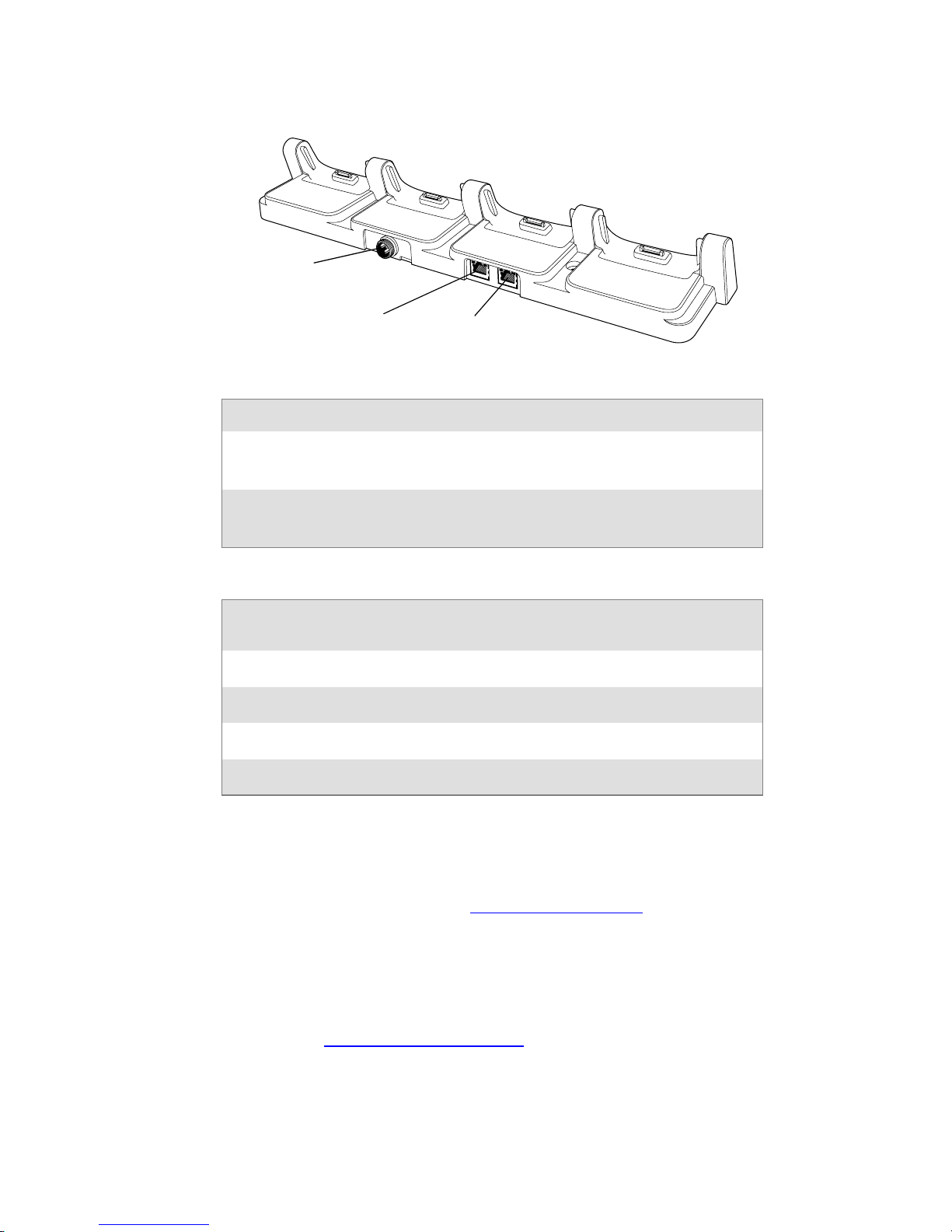

전원 커넥터
스위치 포트 업링크 포트

11
Instruções para uso da base com vários
encaixes
A base com vários encaixes da Intermec (Modelo AD11)
proporciona conectividade Ethernet e carrega até quatro coletores
de dados CN3 em menos de cinco horas em temperatura
ambiente normal de +25°C .
Este produto está protegido por uma ou mais patentes.
Componentes necessários
Para usar a base com vários encaixes é preciso:
• Fonte de alimentação de 12 V CC da Intermec, modelo
851-075-001
(N/P 851-075-003)
• Um cabo de alimentação de CA
•CabosEthernet
O usuário deve adquirir o cabo de alimentação apropriado ao
local onde se encontra. Para obter mais informações, entre em
contato com o representante de vendas da Intermec.
Especificações elétricas
•x12Va6A
Consulte as informações sobre as restrições de uso
associadas a este acessório no encarte sobre
conformidade.
LEDs indicadores de transmissão de dados
(um para cada encaixe)

12
LEDs indicadores de status do painel frontal
LEDs indicadores de status do painel traseiro
Onde obter mais informações
Visite o site da Intermec no endereço www.intermec.com para
baixar os manuais atualizados em formato PDF. Para solicitar
versões impressas dos manuais da Intermec, entre em contato
com o representante ou distribuidor local da Intermec.
Visite a base de conhecimento técnico da Intermec (Knowledge
Central) no site intermec.custhelp.com para ler informações
técnicas ou para solicitar suporte técnico para o produto
Intermec.
Estados indicados Status da conexão / Estado do LED
Conexão estabelecida ao
computador
Ve r d e
Atividade/conexão com o
computador
Verde intermitente / Verde com
atividade de transmissão de dados
Estados indicados Status da velocidade /
Estado do LED
Status da conexão /
Estado do LED
Velocidade de 10
Mbs
Amarelo / Apagado N/D
Velocidade de 100
Mbs
Amarelo / Aceso N/D
Nenhuma atividade N/D Verde / Apagado
Atividade de
conexão
N/D Verde / Intermitente
Conector de força
Porta switch Porta uplink

13
Инструкции по эксплуатации
многосекционного зарядного
устройства
Ваше многосекционное устройство Intermec (модель
AD11) обеспечивает подключение кEthernet изарядку до
четырех компьютеров CN3 меньше чем за пять часов при
нормальной +25°C.
Этот продукт защищен одним или несколькими патентами.
Что вам потребуется
Чтобы пользоваться многосекционным устройством, вам
потребуются:
•блок питания Intermec 12 Вмодели 851-075-001
(851-075-003)
•шнур питания переменного тока
•кабели Ethernet
Вам нужно приобрести подходящий шнур питания. За
дополнительной информацией обратитесь кторговому
представителю Intermec.
Питание
•x12Впри токе 6 А
Ограничения, связанные сиспользованием
устройства, приведены на вкладыше с
требованиями по обеспечению соответствия.
Светодиоды передачи данных
(по одному на гнездо)

14
Светодиоды состояния на лицевой панели
Светодиоды состояния на задней панели
Где найти дополнительную информацию
Для загрузки руководств последних выпусков вформате
PDF посетите наш веб-сайт www.intermec.com Для
загрузки руководств последних выпусков вформате PDF
посетите наш веб-сайт. Для заказа печатных изданий
руководств Intermec обратитесь кместному
представителю или дистрибьютору Intermec.
Посетите базу знаний технической помощи Intermec
(Knowledge Central) на сайте intermec.custhelp.com где вы
сможете просмотреть техническую информацию или
обратиться за технической помощью вотношении изделия
Intermec, скоторым вы работаете.
Информация осостоянии Светодиод состояния канала
Ус т а н о в л е н а связь с
компьютером
Зеленый
Канал или обмен с
компьютером
Мигающий зеленый/
Зеленый при передаче данных
Информация о
состоянии
Светодиод скорости Светодиод
состояния канала
Скорость 10 Мбит/сЖелтыйвыкл.-
Скорость 100 Мбит/сЖелтый вкл. -
Канал не действует -Зеленый выкл.
Канал действует -Зеленый мигает
Разъем питания
Порт коммутатора Порт центрального узла

15
Instrucciones del acoplador múltiple
El acoplador múltiple Intermec Multidock (Modelo AD11)
aporta conectividad Ethernet y carga hasta cuatro computadoras
CN3 en menos de cinco horas a temperatura ambiente normal
+25°C.
Este producto está protegido por una o varias patentes.
Lo que necesita
Para usar el cargador múltiple, se necesita:
• Fuente de alimentación Intermec de 12 VCC Modelo
851-075-001
(P/N 851-075-003)
• un cable de alimentación de CA
•CablesEthernet
Debe comprar el cable de alimentación adecuado para su
localidad. Para obtener más información, diríjase a su
representante de ventas de Intermec.
Calificación eléctrica
•x12Va6A
Para ver las restricciones referentes a este producto
consulte el Inserto de cumplimiento.
Indicadores luminosos de comunicación de datos
(uno por cada compartimiento)

16
Indicadores luminosos de estado del panel frontal
Indicadores luminosos de estado del panel posterior
Dónde obtener más información
Visite el sitio de Intermec en www.intermec.com para descargar
nuestros manuales actuales (en formato PDF). Para pedir
versiones impresas de los manuales Intermec, diríjase a su
representante o distribuidor local de Intermec.
Visite la base de información técnica de Intermec (Knowledge
Central) en intermec.custhelp.com para evaluar información
técnica o para pedir asistencia técnica para su producto Intermec.
Estados indicados Estado del indicador de enlace
Enlace establecido con la
computadora
Ve r d e
Enlace/actividad hacia la
computadora
Verde destellante/verde con
actividad de datos
Estados indicados Estado del indicador de
velocidad
Estado del indicador de
estado del enlace
Velocidad 10 Mbs Amarillo Apagado N/A
Velocidad 100 Mbs Amarillo Encendido N/A
Sin actividad N/A Verde Apagado
Actividad de enlace N/A Verde parpadeante
Conector de alimentación
Puerto conmutador Puerto de enlace Uplink

CN3 Multidock Quick Start Guide
*930-181-001*
P/N 930-181-001
Worldwide Headquarters
6001 36th Avenue West
Everett, Washington 98203
U.S.A.
tel [phone]
fax [phone]
www.intermec.com
© 2006 Intermec Technologies
Corporation. All rights reserved.
