iWeld DIGITAL SYNERGIC POCKETMIG 205 User manual

CUTTING EDGE WELDING
R
HASZNÁLATI UTASÍTÁS
IGBT technológiás
MMA, MIG, Lift TIG - AWI
3 funkciós hegesztő inverter
POCKETMIG 205 DSC
DIGITAL SYNERGIC

TARTALOMJEGYZÉK
BEVEZETŐ 3.
FIGYELMEZTETÉSEK 4.
FŐBB PARAMÉTEREK 5.
BEÜZEMELÉS 6.
MŰKÖDÉS 7.
ÓVINTÉZKEDÉSEK, KARBANTARTÁS 10.
HU-2

Bevezető
Köszönjük, hogy egy iWELD hegesztő vagy plazmavágó gépet választott és használ!
Célunk, hogy a legkorszerűbb és legmegbízhatóbb eszközökkel támogassuk az Ön
munkáját, legyen az otthoni barkácsolás, kisipari vagy ipari feladat. Eszközeinket, gé-
peinket ennek szellemében fejlesztjük és gyártjuk.
Minden hegesztőgépünk alapja a fejlett inverter technológia melynek előnye, hogy
nagymértékben csökken a fő transzformátor tömege és mérete, miközben 30%-kal
nő a hatékonysága a hagyományos transzformátoros hegesztőgépekhez képest.
Az alkalmazott technológia és a minőségi alkatrészek felhasználása eredményekép-
pen, hegesztő és plazmavágó gépeinket stabil működés, meggyőző teljesítmény,
energia-hatékony és környezetkímélő működés jellemzi. A mikroprocesszor vezérlés-
hegesztést támogató funkciók aktiválásával, folyamatosan segít a hegesztés vagy
vágás optimális karakterének megtartásában.
Kérjük, hogy a gép használata előtt  gyelmesen olvassa el és alkalmazza a használati
útmutatóban leírtakat. A használati útmutató ismerteti a hegesztés-vágás közben
előforduló veszélyforrásokat, tartalmazza a gép paramétereit és funkcióit, valamint
támogatást nyújt a kezeléshez és beállításhoz, de a hegesztés-vágás teljes körű szak-
mai ismereteit nem vagy csak érintőlegesen tartalmazza. Amennyiben az útmutató
nem nyújt Önnek elegendő információt, kérjük bővebb információért keresse fel a
termék forgalmazóját.
Meghibásodás esetén vagy egyéb jótállással vagy szavatossággal kapcsolatos igény
esetén kérjük vegye  gyelembe az „Általános garanciális feltételek a jótállási és sza-
vatossági igények esetén” című mellékletben megfogalmazottakat.
A használati útmutató és a kapcsolódó dokumentumok elérhetőek weboldalunkon is
a termék adatlapján.
Jó munkát kívánunk!
IWELD Kft.
2314 Halásztelek
II. Rákóczi Ferenc út 90/B
Tel: [phone]
[email protected]
www.iweld.hu
HU-3

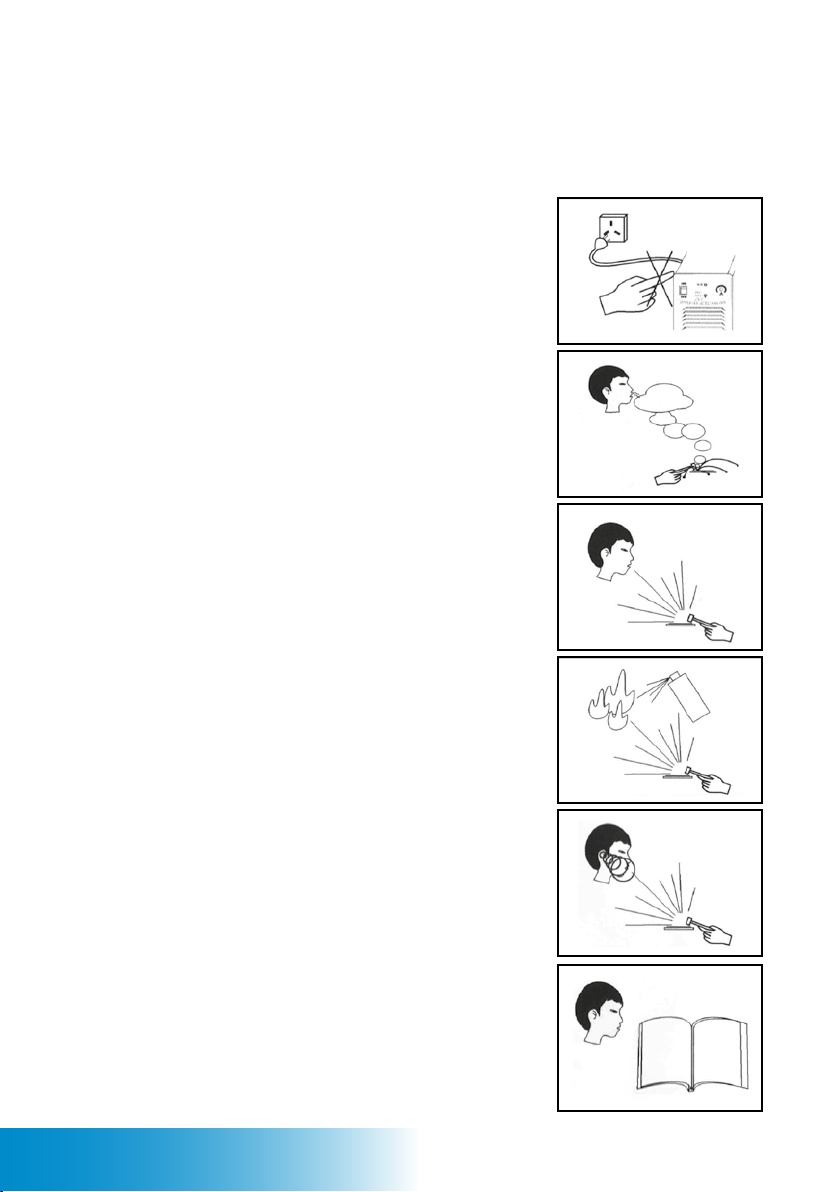

FIGYELEM!
A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-
esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a
műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el
 gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábe-
leket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
Az áramütés végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezető részhez
a hegesztő körben, mint elektróda vagy vezeték
vég! Hegesztéskor a kezelő viseljen száraz védő-
kesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátásaártaszemnekésbőrnek!
• Hegesztés alatt viseljen hegesztő pajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózko-
dókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-
ékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkező zaj árthat a
hallásnak, használjon fülvédőt!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
HU-4

1. Főparaméterek
POCKETMIG 205 DIGITAL SYNERGIC
8PMIG205DIG
IGBT


0










2






IGRIP 150

1
230 V AC±15% 50/60 Hz
28.0A/14.0A
27.4A/13.7A
0.73
80%
180A @ 40%
90A @ 100%
10A-160A
50A-180A
20.4V-26.4V
16.5V-23V
64V
F
IP21
0.6 - 1.0 mm
Ø 200 mm, 5 kg
8 kg
389x170x300 mm
Cikkszám
FUNKCIÓK
Általános
jellemzők
Inverter típusa
Vízhűtés
Digitális kezelőfelület
Programhelyek száma
EMC
MIG
Szinergikus vezérlés
Impulzus mód
Dupla impulzus mód
Polaritásváltás FCAW
2T/4T
2ST/4ST
SPOT
Hordozható huzaltoló egység
Kompakt kivitel
Huzaltoló görgők száma
DC AWI
LT AWI
HF AWI
Impulzus DC AWI
MMA
Arc Force
Állítható Arc Force
Hot Start
PARAMÉTEREK
Tartozék hegesztőpisztoly
Opcionális hegesztőpisztoly
Fázisszám
Hálózati feszültség
Max./effektív áramfelvétel MMA
MIG
Teljesítménytényező (cos φ)
Hatásfok
Bekapcsolásiidő(10perc/40OC)
Hegesztőáram MMA
MIG
Munkafeszültség MMA
MIG
Üresjárati feszültség
Szigetelési osztály
Védelmi osztály
Huzalátmérő
Huzaltekercs átmérő
Tömeg
Méret (HxSZxM)
HU-5

2. Beüzemelés
2-1. Hálózatra csatlakozás
1. Minden gép saját bemeneti áramvezetékkel rendelkezik.
2. Az áramvezetéket a megfelelő földelt hálózati csatlakozóba kell bedugni!
3. Multiméterrel ellenőrizzük, hogy a feszültség megfelelő sávtartományban legyen.
2-2. Kimeneti vezetékek csatlakozása
1. Mindegyik gépnek két lengő csatlakozója van, amit a panelra csatlakoztathatunk szorosan.
Ellenőrizzük, hogy jól csatlakozzanak a kábelek, különben mindkét oldal sérülhet, eléghet!
2. Elektródafogó-vezeték a negatív pólushoz, míg munkadarab (test) a pozitív pólushoz kapcso-
lódik.
3. Oda kell gyelni az elektróda vezetékre. Általában 2 módja van az egyenáramú hegesztőgép
kapcsolására: pozitív és negatív csatlakozás. Pozitív: elektródatartó „-„, míg a munkadarab
a „+”-hoz. Negatív: munkadarab „-„ , míg elektródatartó „+” –hoz kapcsolt. A gyakorlatnak
megfelelő módot válassza, mivel a hibás kapcsolás instabil ívet, illetve sok fröccsenést okozhat.
Ilyenkor cserélje meg a polaritást, hogy elkerülje a hibás géphasználatot!
4. Ha a munkadarab túl messze van a géptől (50-100m) és a másodlagos vezeték túl hosszú, akkor
a vezeték keresztmetszetét növelni kell, hogy elkerüljük a feszültségesést.
5. Fogyó elektródás (MIG) üzemmódban csatlakoztassa a hegesztő pisztolyt a kompakt centrál
csatlakozóhoz és az üzemmód választó gombot állítsa “MIG” állásba. Az elektródafogót csat-
lakoztassa le a gépről!

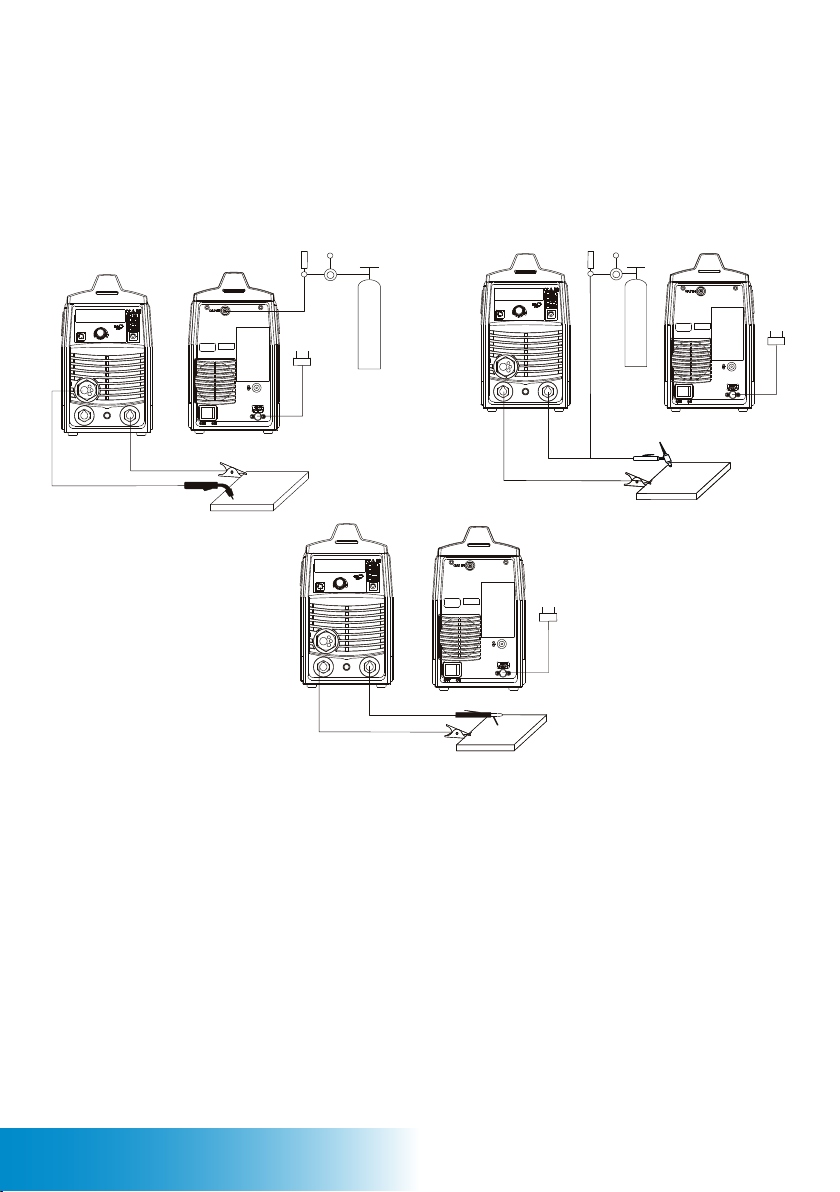

Csatlakozási séma - MIG
Csatlakozási séma - LT AWI
Csatlakozási séma - MMA
HU-6

2-3.Ellenőrzés
1. Ellenőrizzük, hogy a gép megfelelő módon legyen földelve!
2. Ellenőrizzük, hogy minden csatlakozás tökéletes, különösen a gép földelése!
3. Ellenőrizzük, hogy az elektródafogó kábelcsatlakozása tökéletes legyen!
4. Ellenőrizzük, hogy a kimenetek polaritása megfelelő legyen!
5. Ha áramkör védelmet választ (VRD), az üresjárati feszültség 22V kell legyen.
6. Hegesztési fröccsenés tüzet okozhat, ezért ellenőrizze, hogy nincs-e gyúlékony anyag a mun-
ka-területen!
3. Működés

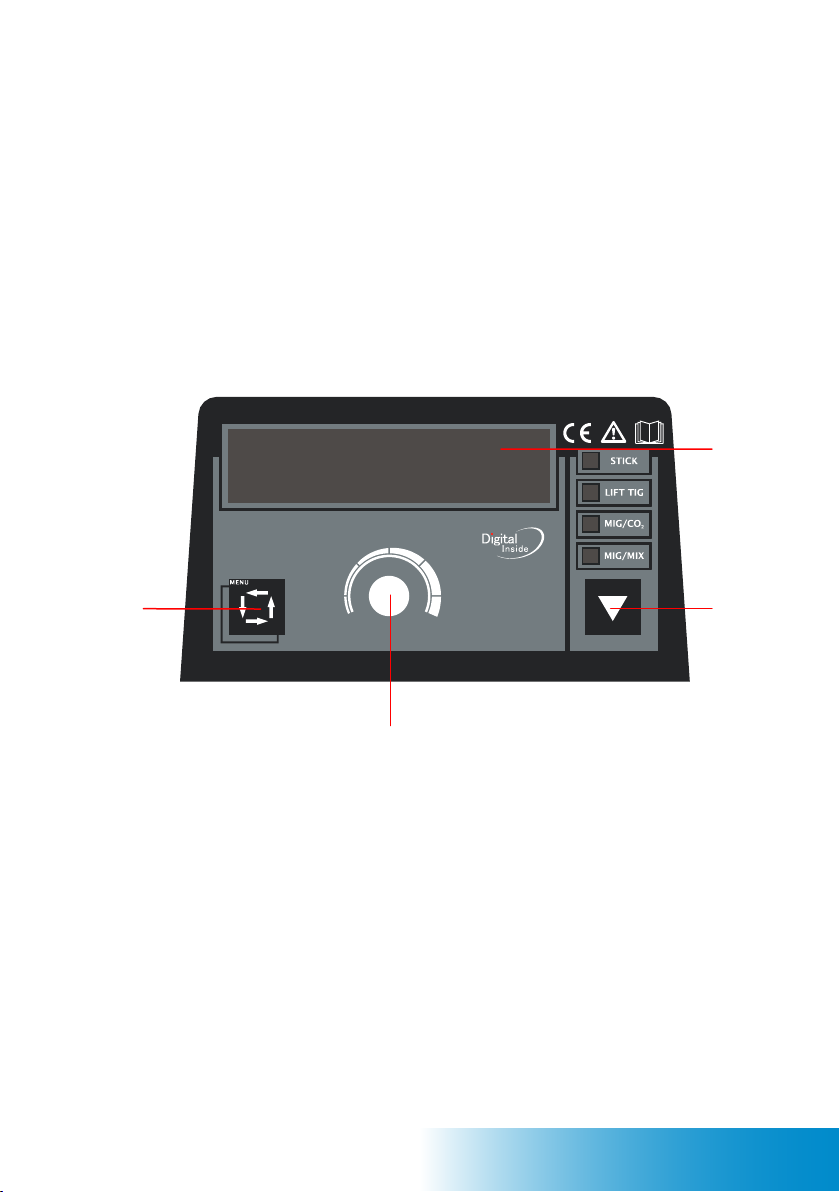

3-1Kezelőpanelelemei
1
2
3
4
1Paraméterválasztógomb(menü)
A beállítani kívánt paraméter, a menü léptetésével választható.
2Paraméter beállító gomb
- ha a gombot nyomva tartva forgatja, a léptetés egysége nagy és a sebessége
gyors. Finombeállításhoz csak forgassa a gombot, ekkor a léptetés egysége kicsi és a
sebessége lassú.
3Hegesztési mód választó gomb:
Választható hegesztési módok: MMA, LT AWI, MIG (CO2) és MIG (MIX).
4Multifunkcióskijelző
- Hegesztés közben a kijelzőn a valós idejű hegesztési paraméter értékek jelennek meg.
A hegesztés befejezése után 5 másodperccel a kijelző ismét az előre beállított értéke-
ket fogja mutatni.
HU-7

3-3.MűködésMMAmódban
- Kapcsolja be a hegesztőgépet a főkapcsolóval. A kijelző 5 másodpercig villogni fog, ezután a
hegesztőgép az utolsó kikapcsoláskor eltárolt hegesztési módba lép.
- Válassza ki a bevont elektródás üzemmódot a 3-as gombbal, hogy a “STICK” jelzőfény világít-
son.
- MMA módban, a “Menü” (1) gombot 3 másodpercig nyomva tartva aktiválható a VRD
funkció. A funkció aktív ha a kijelzőn a VRD felirat megjelenik. A “Menü” gomb ismétel nyomva
tartásával kikapcsolható a funkció.
- A kijelző mutatja a beállított hegesztőáram értékét. A Paraméter beállító gombbal (2)változtat-
ható a hegesztőáram értéke a hegesztési feladatnak megfelelően.
- 3 másodperccel a beállítás után a kijelző egyszeri villanása jelzi, hogy a hegesztőgép a beál-
lított értékeket eltárolta. A hegesztőgép következő indításakor a kijelzőn az utoljára beállított
paraméterek jelennek meg.
- Hegesztés közben a kijelzőn a valós idejű áramerősség és feszültség értékek jelennek meg. A
hegesztés befejezése után 5 másodperccel a kijelző ismét az előre beállított értékeket fogja
mutatni.
3-4.MűködésAWImódban.
- Csatlakoztassa a testkábelt a pozitív (+) pólushoz.
- Alkalmazzon gázszelepes AWI pisztolyt a negatív pólusba csatlakoztatva (-).
- Csatlakoztassa a pisztoly gázvezetékét a nyomáscsökkentő kimenetére.
- Állítsa be a AWI (LIFT TIG) üzemmódot a 4-es gombbal, hogy a LIFT TIG jelzőfény világítson.
- A kijelző mutatja a beállított hegesztőáram értékét. A Paraméter beállító gombbal (2)változtat-
ható a hegesztőáram értéke a hegesztési feladatnak megfelelően.
- 3 másodperccel a beállítás után a kijelző egyszeri villanása jelzi, hogy a hegesztőgép a beál-
lított értékeket eltárolta. A hegesztőgép következő indításakor a kijelzőn az utoljára beállított
paraméterek jelennek meg.
- Állítsa be a gázáramlást a nyomáscsökkentőn.
- Ívgyújtáshoz érintse a az elektródát a munkadarabhoz majd emelje fel 2-5 mm távolságra.
Ekkor az ív kialakul és megkezdheti a hegesztést.
- Hegesztés közben a kijelzőn a valós idejű áramerősség és feszültség értékek jelennek meg. A
hegesztés befejezése után 5 másodperccel a kijelző ismét az előre beállított értékeket fogja
mutatni.
3-5.MűködésMIGmódban
- Nyissa meg a gázpalack szelepét és állítsa az áramlásmérőt a kívánt helyzetbe.
- A hegesztőpisztoly gázterelő méretét válassza a huzal átmérője szerint.
- Állítsa be a gázfajtának megfelelő MIG üzemmódot a (3) gombbal, hogy a megfelelő
(MIG/CO2 vagy MIG/MIX) jelzőfény világítson.
- A kijelző mutatja az utoljára beállított munkafeszültség és huzal-előtolási sebesség értékeket. A
- A Menü (1) gomb egyszeri megnyomásakor a kijelző mutatja a kimeneti feszültség nombe-
állításának értékét. Paraméter beállító gombbal (2)változtatható a feszültség értéke -20% -tól
+20%-ig terjedő tartományban.
- A Menü (1) gomb második megnyomásakor a kijelző mutatja az induktancia nombeállítá-
sának értékét. Paraméter beállító gombbal (2)változtatható az érték -10%-tól +10%-ig terjedő
tartományban.
- A beállítások után nyomja meg a hegesztőpisztoly kapcsolóját. Ekkor a huzaltoló működni
kezd. A kijelzőn az “InC” felirat jelenik meg. Ha a hegesztőpisztoly kapcsolóját nyomva tartja
5 másodperhegesztés nélkül, akkor a beépített huzaltoló 20 másodpercig nagy sebességgel
(11m/perc) működni kezd. 20 másodperc után automatikusan megáll. Ha 20 másodperc
közben megnyomja a hegesztőpisztoly kapcsolóját, akkor a huzaltoló megáll.
HU-8

3-7.Megengedettmunkaidő
Szigorúan csakis a megengedett munkaidőt alkalmazhatja (lásd műszaki paraméterek). Ha túl
megy ezen időn a gép hirtelen leállhat. Ez a belső túlterhelés következtében lehetséges, mert a
gép túlmelegszik. Ilyenkor nem szükséges a gépet kikapcsolni, hagyni kell a ventilátort működni a
hőmérséklet csökkentése végett. Általában 5-10 percen belül a gép újra működőképes.
I（A
）
0
10
0％
25%
80
X
160
60 ％

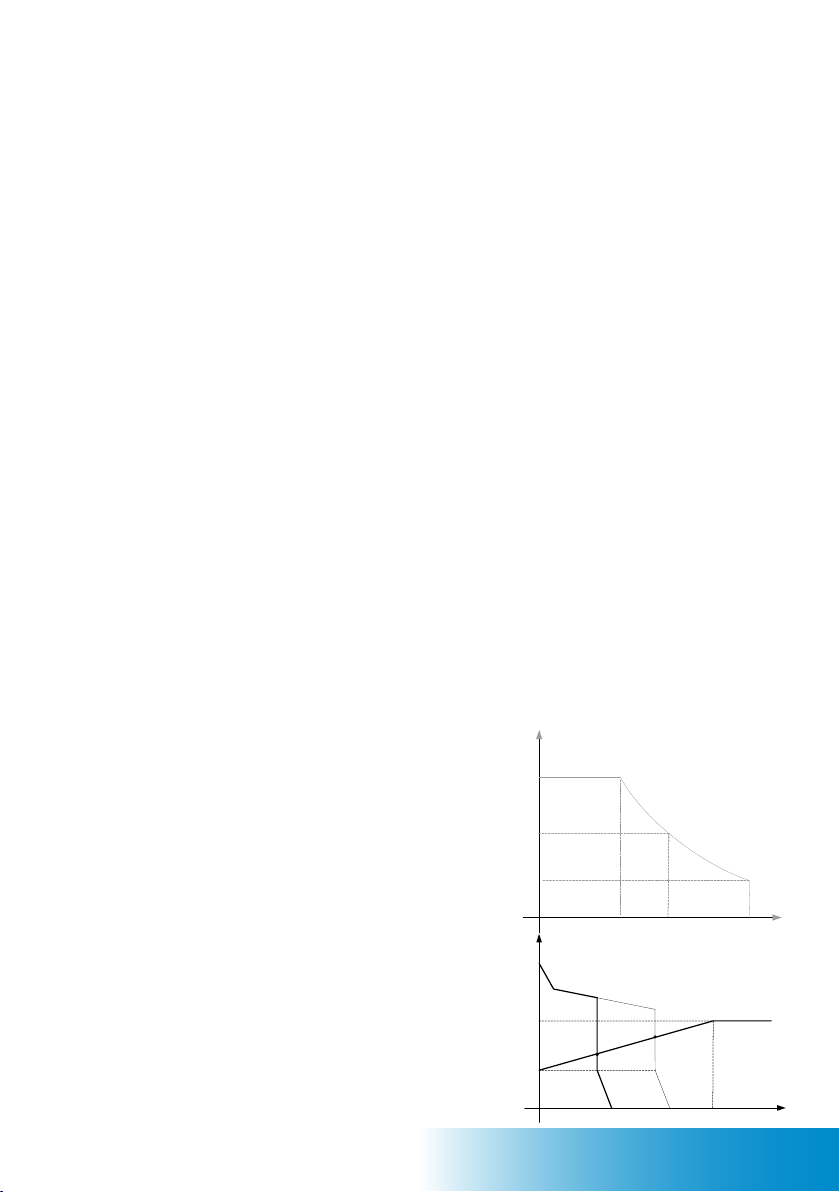

A bekapcsolási idő „X” és a hegesztési áramerősség
„I” viszonyát mutatja a mellékelt diagram.
Az „X” tengelyen található bekapcsolási idő (bi%)
mutatja, hogy mekkora részt tölt a gépterheléssel (10
percből). A bekapcsolási idő százalékos aránya azt
mutatja meg, hogy 10 percből hány percet képes
hegeszteni a megadott
áramerősséggel.
3-8.Feszültség-áramjelleggörbe
A POCKETMIG hegesztőgépek kiváló jelleggörb-
ével rendelkeznek, melyet az ábra mutat.
A viszonyt a névleges terhelt feszültség szint U2 és
a névleges hegesztőáram szint I2 között az alábbi
összefüggés szemlélteti:
Amennyiben I2≤600A akkor U2=20+0.04 I2 (V)
Amennyiben I2 >600A akkor U2=44(V)
66
44
20
0 600 I
2（
A
）
U
2（V）
- A hegesztőgép MIG módban 2T és 4T ütemben is működhet.
2T/4T/mód kiválasztása a Menü (1)gombbal: MIG módban, a “Menü” (1) gombot 3 másod-
percig nyomva tartva választható a 2T/4T funkció. A kijelzőn a 2T vagy 4T felirat megjelenik.
A két-ütemű (2T) módban, amikor a hegesztőpisztoly kapcsolóját megnyomjuk a hegesz-
tőgép megkezdi a hegesztést és mindaddig tart amíg a gombot elengedjük.
A négy-ütemű (4T) módban, a hegesztés megkezdődik amikor először megnyomjuk a
hegesztőpisztoly kapcsolóját. A gombot hegesztés közben elengedjük, majd amikor újra
megnyomjuk a gombot a kráterfeltöltés fázis megkezdődik és ezután a hegesztés befejező-
dik.
- A Paraméter beállító gomb (2) forgatásával, hegesztés közben megvalósítható a munka-fe-
szültség és az előtolási sebesség szinergikus szabályozása. Szinergikus („Synergic”) hegesz-
tési módban, a feszültség automatikusan párosul a hegesztő árammal.
A beállítási tartomány:
- 16.9V 3.3m/min - 23.3V 11m/min 100% CO2 módban,
- 5.5V 3.3m/min - 19.5V 11m/min kevert gáz módban.
- Hegesztés közben a kijelzőn a valós idejű áramerősség és feszültség értékek jelennek meg. A
hegesztés befejezése után 5 másodperccel a kijelző ismét az előre beállított értékeket fogja
mutatni.
- A hegesztőpisztoly kapcsolóját felengedjük megállítva a hegesztést, a “HOLD” felirat még 3
másodpercig villog a kijelzőn és ekkor leáll a gázáramlás. 2 másodperc múlva a kijelző visszaáll
az alaphelyzetbe.
3-6. Túlmelegedés elleni védelem kijelzése.
Amikor a gép túlmelegszik a működése leáll és a kijelzőn az “-EH” felirat villog, mindaddig amíg
a belső hőmérséklet 65oC alá csökken. Ekkor a védelmi funkció kikapcsol és a hegesztőgép újra
használható, újraindítás nélkül.
HU-9

Óvintézkedések
Munkaterület
1. A hegesztőkészüléket pormentes, korróziót okozó gáz, gyúlékony anyagoktól mentes, maxi-
mum 90% nedvességtartalmú helyiségben használja!
2. A szabadban kerülje a hegesztést, hacsak nem védett a napfénytől, esőtől, hótól.
A munkaterület hőmérséklete -10°C és +40°C között legyen!
3. Faltól a készüléket legalább 30 cm-re helyezze el!
4. Jól szellőző helyiségben végezze a hegesztést!
Biztonságikövetelmények
A hegesztőgép rendelkezik túlfeszültség / túláram / túlmelegedés elleni védelemmel. Ha bár-
mely előbbi esemény bekövetkezne, a gép automatikusan leáll. Azonban a túlságos igény-
bevétel károsítja a gépet, ezért tartsa be az alábbiakat:
1. Szellőzés. Hegesztéskor erős áram megy át a gépen, ezért természetes szellőzés nem elég a
gép hűtéséhez! Biztosítani kell a megfelelő hűtést, ezért a gép és bármely körülötte lévő tárgy
közötti távolság minimum 30 cm legyen! A jó szellőzés fontos a gép normális működéséhez és
hosszú élettartamához!
2. Folyamatosan a hegesztőáram nem lépheti túl a megengedett maximális értéket! Áram túlter-
helés rövidíti a gép élettartamát vagy a gép tönkremeneteléhez vezethet!
3. Túlfeszültség tiltott! A feszültségsáv betartásához kövesse a főbb paraméter táblázatot! He-
gesztőgép automatikusan kompenzálja a feszültséget, ami lehetővé teszi a feszültség megen-
gedett határok között tartását. Ha bemeneti feszültség túllépné az előírt értéket, károsodnak
a gép részei!
4. A gépet földelni kell! Amennyiben a gép szabványos, földelt hálózati vezetékről működik,
abban az esetben a földelés automatikusan biztosított. Ha generátorról, vagy külföldön, isme-
retlen, nem földelt hálózatról használja a gépet, szükséges a gépen található földelési ponton
keresztül annak földelésvezetékhez csatlakoztatása az áramütés kivédésére.
5. Hirtelen leállás állhat be hegesztés közben, ha túlterhelés lép fel, vagy a gép túlmelegszik.
Ilyenkor ne indítsa újra a gépet, ne próbáljon azonnal dolgozni vele, de a főkapcsolót se kap-
csolja le, így hagyja a beépített ventilátort megfelelően lehűteni a hegesztőgépe
Figyelem!
Amennyiben a hegesztő berendezést nagyobb áramfelvételt igénylő munkára használja, példá-
ul rendszeresen 180A-t meghaladó hegesztési feladat, és így a 16A-es hálózati biztosíték, dugalj
és dugvilla nem lenne elégséges, akkor a hálózati biztosítékot növelje 20A, 25A vagy akár 32A-
re! Ebben az esetben a vonatkozó szabványnak megfelelően mind a dugaljat mind a dugvillát
32A-es ipari egyfázisúra KELL cserélni! Ezt a munkát kizárólag szakember végezheti el!
Karbantartás
1. Áramtalanítsa a gépet karbantartás vagy javítás előtt!
2. Bizonyosodjon meg róla, hogy a földelés megfelelő!
3. Ellenőrizze, hogy a belső gáz- és áramcsatlakozások tökéletesek, és szorítson, állítson rajtuk, ha
szükséges. Ha oxidációt tapasztal, csiszolópapírral távolítsa el és azután csatlakoztassa újra a
vezetéket!
4. Kezét, haját, laza ruhadarabot tartson távol áramalatti részektől, mint vezetékek, ventilátor!
5. Rendszeresen portalanítsa a gépet tiszta, száraz sűrített levegővel! Ahol sok a füst és szennye-
zett a levegő a gépet naponta tisztítsa!
6. A gáz nyomása megfelelő legyen, hogy ne károsítson alkatrészeket a gépben.
7. Ha víz kerülne, pl. eső, a gépbe megfelelően szárítsa ki és ellenőrizze a szigetelést! Csak ha
mindent rendben talál, azután folytassa a hegesztést!
8. Ha sokáig nem használja, eredeti csomagolásban száraz helyen tárolja!
HU-10

CUTTING EDGE WELDING
R
CE MEGFELELŐSÉGI NYILATKOZAT
MINŐSÉGI TANUSÍTVÁNY
ügyvezető igazgató:
Bódi András
www.iweld.hu [email protected]
Forgalmazó: IWELD Kft.
2314 Halásztelek
II. Rákóczi Ferenc út 90/B
Tel: [phone]
Fax: [phone]
Termék: POCKETMIG 205 DSC
IGBT technológiás MIG, AWI, MMA - 3 funkciós he-
gesztő inverter
Alkalmazott szabályok (1): EN ISO 12100:2011
EN 50199:1998 és EN 55011 2002/95/CE
EN 60974-10:2014/A1:2015 -05
EN 60974-1:2013
(1) Hivatkozás a jelenleg hatályos törvényekre, szabályokra és előírásokra.
A termékkel és annak használatával kapcsolatos érvényben lévő jogszabályokat meg kell
ismerni, gyelembe kell venni és be kell tartani.
Gyártó kijelenti, hogy a fent meghatározott termék megfelel az összes fenti megadott sza-
bálynak és megfelel a 2004/108 / EK és 2006/95 / CE irányelvek által meghatározott alap-
vető követelményeknek.
Szériaszám:
Halásztelek, 2015-10-14
HU
HU-11

CUTTING EDGE WELDING
R
MANUAL DE UTILIZARE
Tehnologia IGBT, controlat de microprocesor
Aparate de sudare cu trei funcţiune
MMA, MIG-MAG, Lift TIG
POCKETMIG 205 DSC
DIGITAL SYNERGIC

CUPRINS
INTRODUCERE 3.
ATENTIE 4.
PARAMETRII 5.
PUNEREA ÎN FUNCŢIUNE 6.
FUNCŢIONARE 7.
PRECAUŢII, ÎNTREŢINERE 10.
RO-2

Introducere
Vă mulţumim că aţi ales şi utilizaţi aparatul de sudare şi de tăiere iWELD ! Scopul nos-
tru este acela de a sprijini munca d-voastră prin cele mai moderne şi  abile mijloace,
 e că este vorba de lucrări casnice de bricolaj, de sarcini industriale mici sau mari.
Am dezvoltat şi fabricăm aparatele şi echipamentele noastre în acest spirit.
Baza funcţionării  ecărui aparat de sudură este tehnologia invertoarelor moderne,
Avantajul tehnologiei este acela că scad într-un mod considerabil masa şi dimensiu-
nile transformatorului principal, în timp ce randamentul creşte cu 30% comparativ cu
aparatele de sudare cu transformator tradiţional.
Drept rezultat al utilizării tehnologiei moderne şi al componentelor de înaltă calitate,
aparatele noastre de sudare şi de tăiere sunt caracterizate de o funcţionare stabilă,
de performanţe convingătoare, de e cienţă energetică şi de protejarea mediului
înconjurător. Comanda prin microprocesor, cu activarea funcţiilor de suport pentru
sudare, facilitează păstrarea caracterului optim al sudării sau tăierii.
Vă rugăm, ca înainte de utilizarea aparatului, să citiţi cu atenţie şi să aplicaţi informa-
ţiile din manualul de utilizare. Manualul de utilizare prezintă sursele de pericol ce apar
în timpul operaţiunilor de sudare şi de tăiere, include parametrii şi funcţiunile apara-
tului şi oferă suport pentru utilizare şi setare, conţinând deloc sau doar într-o foarte
mică măsură cunoştinţele profesionale exhaustive privind sudarea şi tăierea. În cazul
în care manualul nu vă oferă su ciente informaţii, vă rugăm să vă adresaţi furnizorului
pentru informaţii mai detaliate.
În caz de defectare şi în alte cazuri legate de garanţie, vă rugăm să aveţi în vedere
cele stipulate în Anexa întitulată „Condiţii generale de garanţie”.
Manualul de utilizare şi documentele conexe sunt disponibile şi pe pagina noastră de
internet din  şa de date a produsului.
Vă dorim spor la treabă!
IWELD Kft.
2314 Halásztelek
II. Rákóczi Ferenc 90/B
Tel: [phone]
[email protected]
[email protected]
www.iweld.ro
RO-3

• Nu trece la un alt mod în timpul sudării!
• Scoateţi din priză atunci când nu este în utilizare.
• Butonul de alimentare asigură o întrerupere com-
pletă
• Consumabile de sudura, accesorii, trebuie sa fiie
perfectă
• Numai personalul calificat trebuie să folosească
echipamentul
Electrocutarea–poatecauzamoartea!
• Echipamentul trebuie să fie împământat, conform
standardului aplicat!
• Nu atingeţi niciodată piese electrizate sau baghe-
ta de sudură electrică fără protecţie sau purtând
mănuşi sau haine ude!
• Asiguraţi-vă că dumneavoastră şi piesa de prelu-
crat sunteţi izolaţi. Asiguraţi-vă că poziţia dumnea-
voastră de lucru este sigură.
Fumul–poatefinocivsănătăţiidumneavoastră!!
• Ţineţi-vă capul la distanţă de fum.
Radiaţiaarculuielectric–Poatedăunaochilorşipielii
dumneavoastră!
• Vă rugăm să purtaţi mască de sudură corespunză-
toare, filtru şi îmbrăcăminte de protecţie pentru a
vă proteja ochii şi corpul.
• Folosiţi o mască corespunzătoare sau o cortină
pentru a feri privitorii de pericol.
Incendiul
• Scânteia de sudură poate cauza apariţia focului.
Vă rugăm să vă asiguraţi că nu există substanţe in-
flamabile pe suprafaţa unde se execută lucrarea
Zgomotul excesiv poate dăuna sănătăţii!
• Purtaţi întodeauna căşti de urechi sau alte echipa-
mente pentru a vă proteja urechile.
Defecţiuni
• Vă rugăm să soluţionaţi problemele conform indi-
caţiilor 2 relevante din manual.
• Consultaţi persoane autorizate atunci când aveţi
probleme.
ATENTIE!
Pentru siguranţa dumneavoastră şi a celor din jur, vă rugăm să citiţi acest manual
înainte de instalarea şi utilizarea echipamentului. Vă rugăm să folosiţi echipament de
protecţie în timpul sudării sau tăierii. Pentru mai multe detalii, consultaţi instrucţiunile
de utilizare.
RO-4

1. ParametrulPrincipal
POCKETMIG 205 DIGITAL SYNERGIC
8PMIG205DIG
IGBT


0










2






IGRIP 150

1
230 V AC±15% 50/60 Hz
28.0A/14.0A
27.4A/13.7A
0.73
80%
180A @ 40%
90A @ 100%
10A-160A
50A-180A
20.4V-26.4V
16.5V-23V
64V
F
IP21
0.6 - 1.0 mm
Ø 200 mm, 5 kg
8 kg
389x170x300 mm
Numar articol
FUNKCII
GENERAL
Tip invertor
Racitor de apa
Controlul digital
Numărul de program
EMC
MIG
Sinergic controlat
Mode de puls
Mode de dublu-puls
Polaritate inversă - FCAW
2T/4T
2ST/4ST
SPOT
Unitate de alimentare sărmă portabil
Design compact
Role pentru sărmă
DC TIG
LIFT TIG
HF TIG
PULSE DC TIG
MMA
Arc Force
Reglabilă ARC force
Hot Start
PARAMETRII
Accesoriu MIG iGrip pistolet
Optional MIG ipistolet
Numărul de faze
Tensiune de alimentare
Curentul de intrare max/ef. MMA
MIG
Factorul de putere (cos φ)
Randament
Raportsarcinădedurată(10min/40OC)
Reglare curent de ieşire MMA
MIG
Tensiune de ieşire nominală MMA
MIG
Tensiune de mers în gol
Clasa de izolaţie
Grad de protecţie
Diametrul sârmei
Diametrul bobina de sârmă
Masă
Dimensiunile
RO-5

2. Punereaînfuncţiune
2-1.Conexiunelareţea
1. Asiguraţi-vă că oriciul de admisie al aparatului nu este blocat sau acoperit pentru a evita ca
sistemul de răcire să-şi piardă ecienţa.
2. Conectaţi aparatul de sudură la sursa de alimentare potrivită în funcţie de cerinţele aparatului.
3. După realizarea celor menţionate, instalarea este încheiată şi aparatul poate  utilizat pentru
sudare.
2-2.LiniideieşiredeaderaresiconexiunepistoletulMIG-MAG
1. Asiguraţi-vă că borna de pământ a prizei de curent are o împământare sigură.
2. Cablul, clema de racord la pământ şi priza trebuie să e împământate; priza trebuie introdusă
în polul de ieşire „-” şi strânsă în sens orar. Priza cablului buclă trebuie introdusă în polul de ieşire
„+” şi strânsă în sens orar; clema de racord la pământ de la cealaltă bornă trebuie să susţină
piesa de prelucrat.
3. Fiţi atenţi la polaritatea conectării; există două moduri de conectare pentru maşina de suda-
re cu curent continuu: conectare pozitivă şi conectare negativă. Pentru conectarea pozitivă,
pistolul de sudare se conectează la polul negativ, piesa de prelucrat se conectează la polul po-
zitiv. Pentru conectarea negativă, piesa de prelucrat se conectează la polul negativ iar pistolul
de sudare se conectează la polul pozitiv. Alegerea trebuie făcută în funcţie de particularităţile
tehnicii de sudare ale piesei de prelucrat. Fenomenul de arc instabil şi împroşcare largă poate
apărea dacă alegerea a fost făcută greşit. În acest caz, vă rugăm să schimbaţi priza pentru a
modica polaritatea.
4. Secţiunea cablului trebuie să e mai largă pentru a reduce scăderea bruscă de tensiune dacă
distanţa dintre piesa de prelucrat şi maşina de sudare este prea mare (50-100m) şi cablul secun-
dar (cablul pistolului şi cablul de legare la pământ) este mai lung.
5. Conectaţi pistolul (MIG-MAG) de sudare la conectorul central şi selectorul de mod în poziţi a
“MIG”.
Shema conexiunilor - MIG/MAG
Shema conexiunilor - LIFT TIG
Shema conexiunilor - MMA
RO-6

2-3.Vericare
1. Vericaţi dacă aparatul este împământat în mod corespunzător!
2. Asiguraţi-vă că toate conexiunile să e perfect.
3. Vericaţi conexiunile prin cablu de electrozi, clasti şi pistoletul MIG-MAG să e perfect!
4. Asiguraţi-vă că polaritatea este ieşirile corecte!
5. În cazul în care se selectează protecţia circuitului electric (VRD), tensiunea de mers în gol este
necesar să e 22 V.
6. Sudare stropi poate provoca un incendiu!
3. Funcţionarea
3-1. Functii Panoul de control
1
2
3
4
1.Butondeselecţieparametru(meniu)
Parametrul ce se doreşte a  reglat poate  selectat cu ajutorul meniului.
2.Butondesetareparametru
Dacă rotiţi butonul în stare apăsată, pasul de setare va  mare şi setarea va alea
loc rapid. Pentru setări ne, butonul se va roti fără a-l apăsa, caz în care pasul de
setare va  mic, iar viteza de setare lentă.
3.Butondeselecţieamoduluidesudare:
Modurile de sudare ce pot  selectate: MMA, LT AWI, MIG (CO2) şi MIG (MIX).
4.Aşaj multifuncţional:
În timpul sudării pe aşaj vor  aţate valorile parametrilor de sudare în timp real.
Cu cinci secunde după terminarea sudării aşajul va prezenta din nou valorile
presetateale parametrilor.
RO-7

3-3.ModdeoperareMMA
- Porniţi aparatul de sudare din comutator. Aşajul va clipi timp de 5 secunde, după care apara-
tul de sudare va intra în modul de sudare salvat la ultima oprire.
- Alegeţi din butonul 3 modul de lucru cu electrod învelit, astfel încât indicatorul luminos “STICK”
să se aprindă.
- În mod MMA funcţia VRD se poate activa prin menţinerea apăsată timp de 3 secunde a buto-
nului „Meniu” (1). Atunci când funcţia este activă pe aşaj apare textul VRD. Prin apăsarea din
nou şi menţinerea apăsată a butonului „Meniu” funcţia VRD se poate dezactiva.
- Aşajul indică valoarea setată a curentului de sudare. Valoarea curentului de sudare poate 
setată în funcţie de sarcina de sudare prin intermediul butonului de setare a parametrilor (2).
- Cu trei secunde după setare aparatul de sudare va semnala printr-un clipit faptul a salvat
valoarea setată. La următoarea pornire a aparatului de sudare pe aşaj se vor aşa ultimele
valori setate ale parametrilor.
- În timpul sudării pe aşaj se aşează valorile în timp real ale intensităţii curentului şi ale tensiunii.
Cu 5 secunde după terminarea sudării, aşajul revine la valorile presetate.
3-4.FuncţionareaînmodAWI.
- Conectaţi cablul de testare la borna pozitivă (+).
- La borna negativă (-) conectaţi un pistol AWI cu supapă de gaz.
- Racordaţi conducta de gaz a pistolului la ieşirea unităţii de reducere a presiunii.
- Selectaţi din butonul “4” modul de lucru AWI (LIFT TIG), astfel încât să se aprindă indicatorul
luminos LIFT TIG.
- Aşajul indică valoarea setată a curentului de sudare. Valoarea curentului de sudare poate 
setată în funcţie de sarcina de sudare prin intermediul butonului de setare a parametrilor (2).
- Cu trei secunde după setare aparatul de sudare va semnala printr-un clipit faptul a salvat
valoarea setată. La următoarea pornire a aparatului de sudare pe aşaj se vor aşa ultimele
valori setate ale parametrilor.
- Setaţi debitul de gaz din reductorul de presiune.
- Pentru amorsarea arcului electric atingeţi electrodul de piesa de lucru, după care ridicaţi-o la
o distanţă de 2-5 mm. Astfel se formează arcul electric şi se poate începe operaţia de sudare.
- În timpul sudării pe aşaj se aşează valorile în timp real ale intensităţii curentului şi ale tensiunii.
Cu 5 secunde după terminarea sudării, aşajul revine la valorile presetate.
3-5.FuncţionareaînmodMIG
- Deschideţi valva buteliei de gaz şi setaţi pe poziţia dorită debitmetrul.
- Selectaţi dimensiunea tirajului pistolului de sudare în funcţie de dimensiunea rului.
- Setaţi din butonul 3 modul de lucru corespunzător tipului de gaz, astfel încât să se aprindă
indicatorul luminos corespunzător (MIG/CO2 sau MIG/MIX).
- Aşajul va indica ultimele valori setate ale tensiunii de lucru şi ale vitezei de avans a rului.
- La simpla apăsarea a butonului de Meniu (1), aşajul va arăta valoarea reglării ne a tensiunii
de ieşire. Valoarea tensiunii se poate seta cu ajutorul butonului de setare a parametrilor (2) în
domeniul de -20% - +20%.
- La cea de a doua apăsare a butonului de meniu (1) aşajul va aşa valoarea reglajului n
al inductanţei. Valoarea se poate seta cu ajutorul butonului de setare a parametrilor (2) în
domeniul de -10% - +10%.
- După setări apăsaţi comutatorul pistolului de sudare. În acest moment va intra în funcţiune
unitatea de deplasare a rului. Pe aşaj va apărea textul “InC”. Dacă se menţine apăsat co-
mutatorul pistolului de sudare timp de 5 secunde, fără a suda, atunci unitatea incorporată de
deplasare a rului va intra într-un regim de funcţionare de mare viteză (11 m/minut), care se
va menţine timp de 20 de secunde. Unitatea se va opri în mod automat după 20 de secun-
de. Dacă în timpul acestor 20 de secunde se apasă din nou comutatorul pistolului de sudare,
unitatea de avans a rului se va opri.
RO-8
