HASZNÁLATI ÚTMUTATÓ
DYNAMIG 560
MIG/MAG hegesztőgép

HU
INDEX
BEVEZETŐ3.
FIGYELMEZTETÉSEK 4.
1. FŐPARAMÉTEREK 6.
2. KEZELŐPANEL 8.
3. CSOMAG ELLENŐRZÉS 34.
4. TELEPÍTÉS, ÜZEMBE HELYEZÉS - MIG/MAG HEGSZTÉS 36.
5. AWI HEGSZTÉS 53.
6. MMA/BEVONT ELEKTRÓDÁS HEGESZTÉS 54.
7. GYÖKFARAGÁS 55.
8. HEGESZTÉSI KÖRNYEZET ÉS PROBLÉMÁK 57.
9. KARBANTARTÁS 59.
10. HIBAELHÁRÍTÁS 60.
2

HU
Bevezető
Köszönjük, hogy egy iWELD hegesztővagy plazmavágó gépet választott és használ!
Célunk, hogy a legkorszerűbb és legmegbízhatóbb eszközökkel támogassuk az Ön
munkáját, legyen az otthoni barkácsolás, kisipari vagy ipari feladat. Eszközeinket, gé-
peinket ennek szellemében fejlesztjük és gyártjuk.
Minden hegesztőgépünk alapja a fejlett inverter technológia melynek előnye, hogy
nagymértékben csökken a főtranszformátor tömege és mérete, miközben 30%-kal
nőa hatékonysága a hagyományos transzformátoros hegesztőgépekhez képest.
Az alkalmazott technológia és a minőségi alkatrészek felhasználása eredményekép-
pen, hegesztőés plazmavágó gépeinket stabil működés, meggyőzőteljesítmény,
energia-hatékony és környezetkímélőműködés jellemzi. A mikroprocesszor vezérlés-
hegesztést támogató funkciók aktiválásával, folyamatosan segít a hegesztés vagy
vágás optimális karakterének megtartásában.
Kérjük, hogy a gép használata előtt figyelmesen olvassa el és alkalmazza a használati
útmutatóban leírtakat. A használati útmutató ismerteti a hegesztés-vágás közben
előforduló veszélyforrásokat, tartalmazza a gép paramétereit és funkcióit, valamint
támogatást nyújt a kezeléshez és beállításhoz, de a hegesztés-vágás teljes körűszak-
mai ismereteit nem vagy csak érintőlegesen tartalmazza. Amennyiben az útmutató
nem nyújt Önnek elegendőinformációt, kérjük bővebb információért keresse fel a
termék forgalmazóját.
Meghibásodás esetén vagy egyéb jótállással vagy szavatossággal kapcsolatos igény
esetén kérjük vegye figyelembe az „Általános garanciális feltételek a jótállási és sza-
vatossági igények esetén” címűmellékletben megfogalmazottakat.
A használati útmutató és a kapcsolódó dokumentumok elérhetőek weboldalunkon is
a termék adatlapján.
Jó munkát kívánunk!
IWELD Kft.
2314 Halásztelek
II. Rákóczi Ferenc út 90/B
Tel: [phone]
[email protected]
www.iweld.hu
3

FIGYELEM!
A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-
esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a
műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el
figyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábe-
leket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztőtartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
Az áramütés végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezetőrészhez
a hegesztőkörben, mint elektróda vagy vezeték
vég! Hegesztéskor a kezelőviseljen száraz védő-
kesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztőpajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózko-
dókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-
ékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelőtűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkezőzaj árthat a
hallásnak, használjon fülvédőt!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
HU
4

HU
1. Főparaméterek
DYNAMIG 560
IGBT


50










4






IGrip 500W
IGrip 900W
3
400V AC ±10%, 50/60 Hz
38A/27A
0.7
85 %
500A @ 60%
400A @ 100%
20A-500A
18-500A
5A-500A
20.8V-40V
14.9V-39V
10.2V-30V
76.3V-92.2V (VRD-7.5 V±10%)
H
IP23
0.6-1.0mm
Ø 270 mm, 15kg
56 kg
1080 x 465 x 860 mm
5
Cikkszám
FUNKCIÓK
Általános
jellemzők
Inverter típusa
Vízhűtés
Digitális kezelőfelület
Programhelyek száma
EMC (A)
MIG
Szinergikus vezérlés
Impulzus mód
Dupla impulzus mód
Polaritásváltás FCAW
2T/4T
2ST/4ST
SPOT
Hordozható huzaltoló egység
Kompakt kivitel
Huzaltoló görgők száma
DC AWI
LT AWI
HF AWI
Impulzus DC AWI
MMA
Arc Force
Állítható Arc Force
Hot Start
PARAMÉTEREK
Tartozék hegesztőpisztoly
Opcionális hegesztőpisztoly
Fázisszám
Hálózati feszültség
Max./effektív áramfelvétel
Teljesítménytényező(cos φ)
Hatásfok
Bekapcsolási idő(10 perc/40 OC)
Hegesztőáram
MMA
MIG
TIG
Munkafeszültség
MMA
MIG
TIG
Üresjárati feszültség
Szigetelési osztály
Védelmi osztály
Huzalátmérő
Huzaltekercs átmérő
Tömeg
Méret (HxSZxM)

HU
HUZALTOLÓ EGYSÉG
42V (50/60Hz)
2A
1.5-24m/min
5 bar
IP23
A
18
661×212×395mm
VÍZHŰTŐEGYSÉG
400V (3~50/60Hz)
8L/min (pump)
15m
0.5A
IP23
30
658×360×260mm
6
Bemeneti feszültség
Max. áramfelvétel
Huzaltolási sebesség
Gáz nyomás
Protection class
EMC osztály
Súly (kg)
Máretel (H×SZ×M)
Hálózati feszültség
Maximális folydékáram
Legnagyobb emelési magasság
Max. áramfelvétel
Védettség
Súly (kg)
Máretel (H×SZ×M)

HU
7

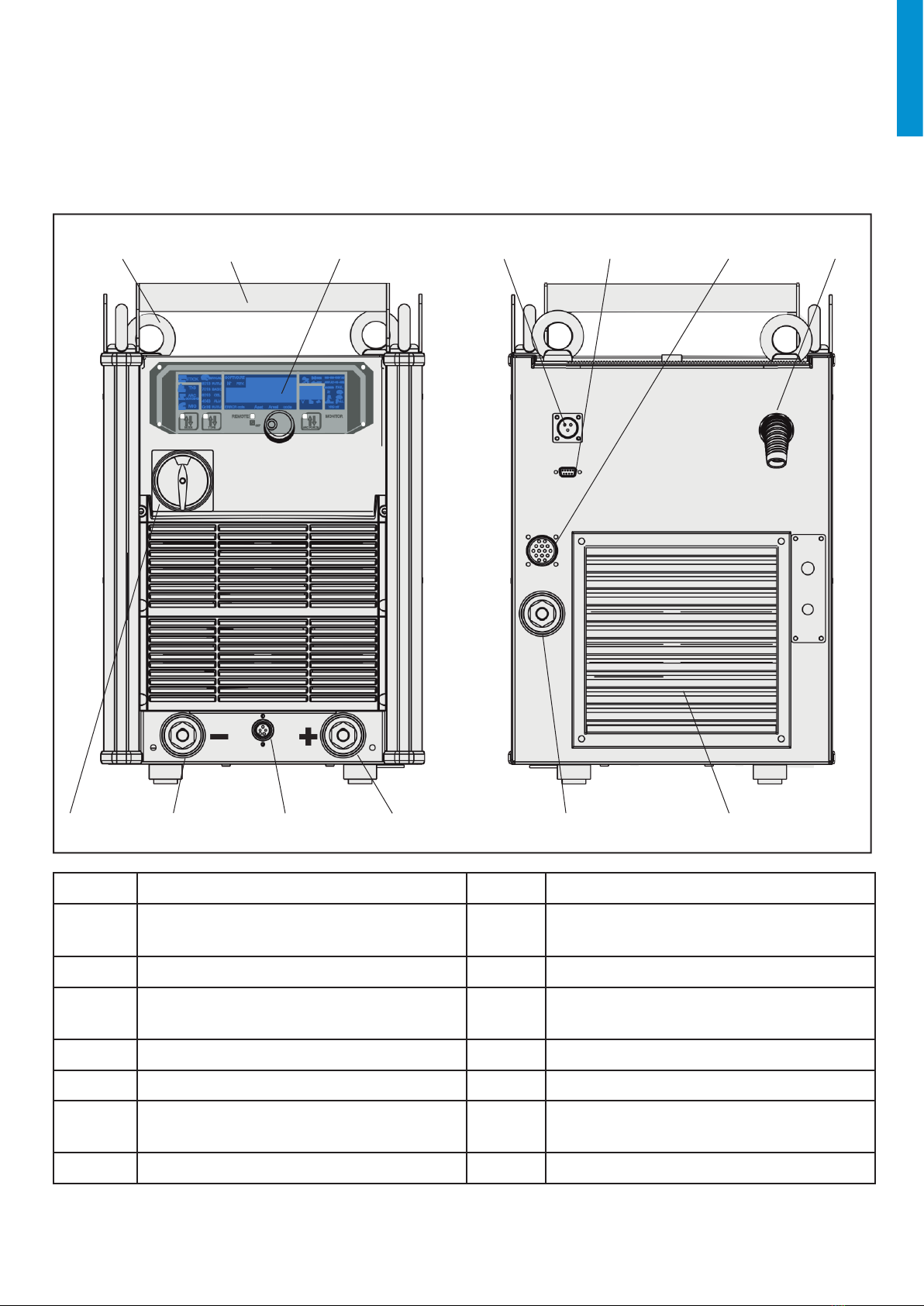

2. Kezelőelemek és csatlakozók
- MIG/MAG módban a felhasználónak be kell állítani és működtetni kell a hegesztőgépet és a huzaltoló egységet
is.
- AWI és MMA hegesztés és gyökfaragás üzemmódban a felhasználónak a hegesztőgépet kell beállítani és mű-
ködtetni.
Jelölés. Leírás Jelölés.. Leírás
1 Emelőszemek 8 CO2védőgáz fűtőegység csatlakozó
2 Fogantyú 9 Soros port
3 Kezelőpanel 10 Huzaltoló kommunikációs csatlakozó
4Főkapcsoló 11 Áramvezeték
5 Negatív csatlakozó (-) 12 Pozitív csatlakozó (+)
6 Távvezérlőcsatlakozója (5-tűs) 13 Hűtőrács
7 Pozitív csatlakozó (+) - -
123 891011
4567 12 13

HU
8
2.1 Kezelőpanel
Jelölés Leírás
1Paraméter beállító gomb
2Információs kijelző- hibakódok, szoftververzió
3Áramerősség kijelző- hibakódok, áramerősség érté-
kek, a beállított áramot a hegesztés előtt és a valós
áramot a hegesztési folyamatban.
4Feszültség kijelző- kimeneti feszültség értékek a
hegesztési folyamatban és a bemeneti feszültség
amikor megnyomja a főbeállító gombot.
Kiválasztó gomb MIG/MAG, MMA, TIG és gyökfara-
gás módhoz.
Ha a huzaladagoló egység csatlakoztatva van,
nyomja meg vagy forgassa el a huzal-adagoló pa-
nelen lévőgombot, ekkor a hegesztőgép MIG/MAG
módba vált.
Kiválasztó gomb az elektróda típusához
Nyomja meg, hogy kiválassza az elektróda típusát,
6013 / RUTILE, 7018 / BASIC, 6010 / CEL, 4043 / ALU,
CrNi / RUTILE elemeket.
Az íverősség (Arc-Force) választógombja
Nyomja meg a meleg indítás értékének beállításá-
hoz. És tartsa lenyomva 5 másodpercig, ezzel a telje-
sítménykorlátozás bekapcsol és a jobb oldali kijelzőn
„PL” jelenik meg. Forgassa el a főgombot, hogy az
értéket „0-100” vagy OFF értékre állítsa.
Távvezérlés LED
Amikor a LED világít, a hegesztőgép távirányítás
alatt van.

HU
9

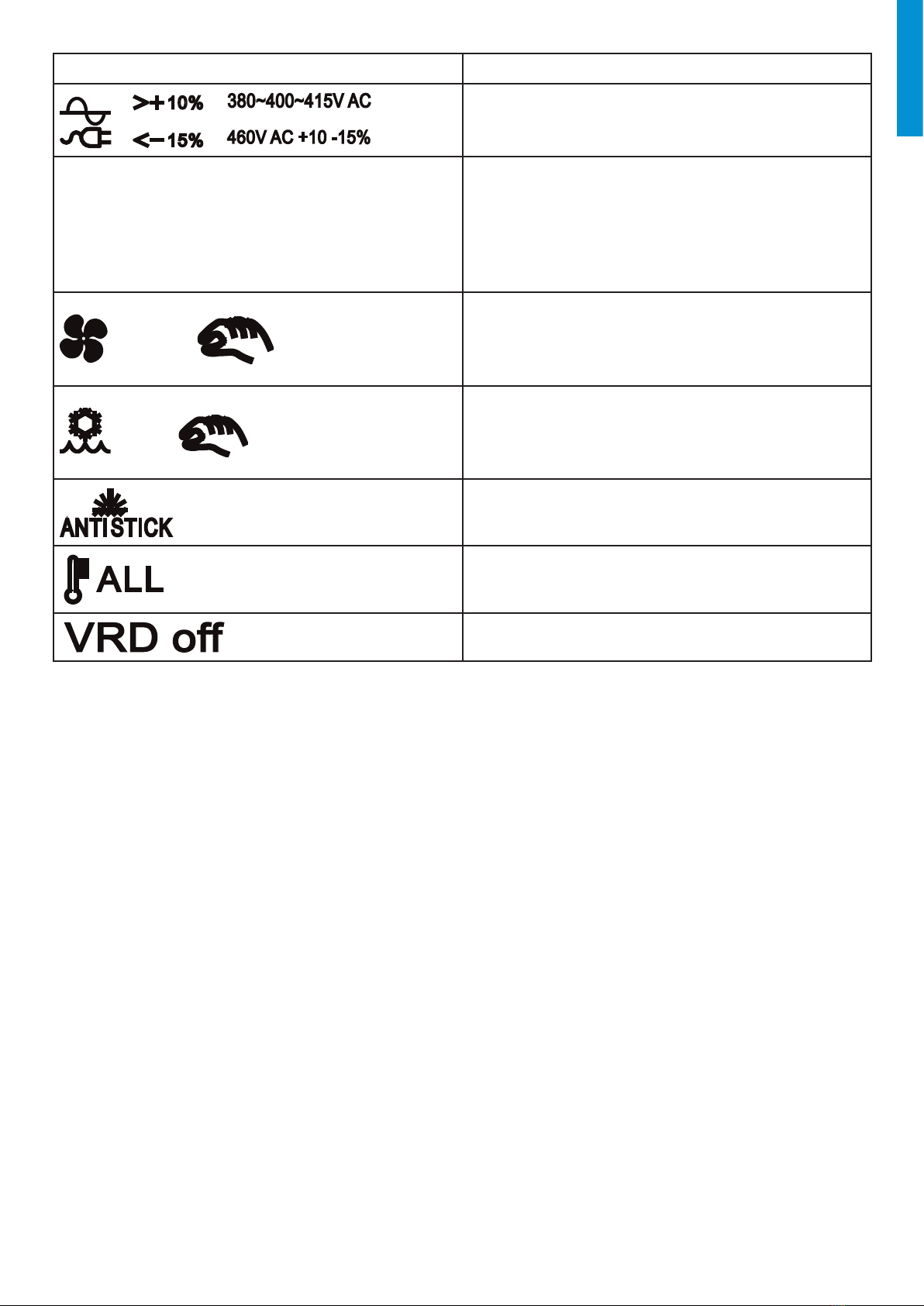

Jelölés Leírás
Bemeneti feszültség kijelzőLED.
DC BUS FAIL
A busz feszültsége visszacsatolást ad a fővezérlés-
hez. Ha a feszültség alacsonyabb, mint 150 V DC, a
gép nem működik, a hegesztőgép előlapján a „DC
BUS FAIL” jelzőfény kigyullad. És a hegesztőgép fő
reléje kikapcsol
A hűtőventilátor LED.
Amikor a LED világít, a ventilátor manuális üzem-
módban működik. Ha a LED-ek nem világítanak, a
ventilátor automatikusan kezd működni.
A vízhűtés LED
Amikor a LED világít, a vízhűtőegység kézi üzem-
módban működik.
A letapadásgátló funkció működését jelzőLED
Túlmelegedés elleni védelem LED
A VRD funkció LED.

HU
10
2.2. A vízhűtőegység hátsó oldala
A vízhűtőegység két részből áll, a vízhűtőbetétből és a házból. A hűtőközeget a töltőnyíláson keresztül lehet fel-
tölteni.
Jelölés Leírás
1Gyorscsatlakozó (kék)
2Gyorscsatlakozó (piros)
3Hűtőfolyadék feltöltése
4Fogantyú
5Hűtőfolyadék-szelep a vízhűtőegységhez
6Hűtőfolyadék skála
7A vízhűtőegység címkéje

HU
11
2.3. A huzaltoló kezelőés csatlakozó elemei
Jelölés. Leírás
1Huzaltoló egység kezelőpanelje
2Daru emelőszem
3Kábelbilincs a csatlakozó tömlőcsomaghoz
(CHP)
4Euro csatlakozó
5Távirányító kimeneti csatlakozója
6Hegesztőtraktor csatlakozó
7Gyorscsatlakozó (kék)
8Gyorscsatlakozó (piros)
9Gáz csatlakozó
10 Kommunikációs port a hegesztőgéphez
11 Pozitív bemeneti csatlakozó a hegesz-
tőgéphez
12 Gyorscsatlakozó (piros)
13 Gyorscsatlakozó (kék)
14 Paraméter címke
15 Oldalsó panel

HU
12
2.4. A huzaltoló egység kezelőpanelje
Ikon Név Leírás
1 Bal oldali kijelzőÁramerősség, feszültség és egyéb hegesztési paramé-
terek kijelzője
2 Jobb kijelző
3 Bal gomb Áramerősség, feszültség és egyéb hegesztési paramé-
terek beállító gombjai
4 Jobb gomb

HU
13

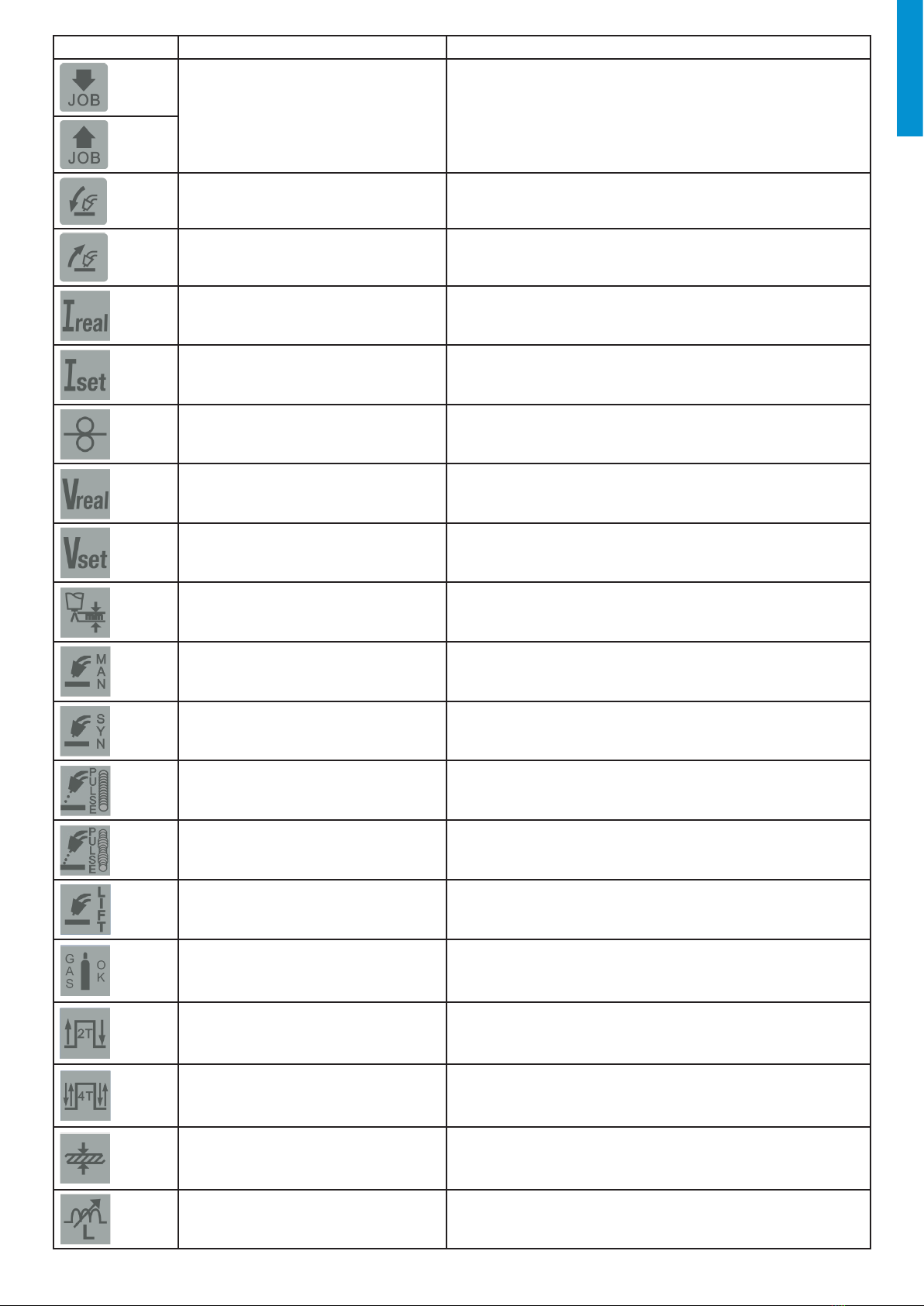

Ikon Név Leírás
Programhely beállító gomb A Programhely kiválasztására szolgál.
Huzal ellenőrzés gomb Ha lenyomva tartja a gombot, a huzaltoló elkezdi a
huzal előretolását..
Huzal ellenőrzés gomb Ha lenyomva tartja a gombot, a huzaltoló elkezdi a
vezeték visszahúzását.
Valós áramerősség jelzőA bal oldali kijelzőa valós áramot mutatja, amikor a
jelzőfény világít.
Előre beállított áramerősség jelzőA bal oldali kijelzőaz előre beállított áramot mutatja,
amikor a jelzőfény világít.
Huzalvezetési sebesség kijelzőA bal oldali kijelzőmutatja a huzalsebességet, amikor
a jelzőfény világít.
Valós feszültség jelzőA jobb oldali kijelzőa valós feszültséget mutatja, ami-
kor a jelzőfény világít.
Előre beállított feszültség jelzőA jobb oldali kijelzőaz előre beállított feszültséget mu-
tatja, amikor a jelzőfény világít.
Ívhossz jelzőA jobb oldali kijelzőn az ívhossz látható, ha a jelzőfény
világít.
Kézi üzemmód jelzőA jelzőfény világít, amikor az üzemmódot kiválasztja.
Szinergikus üzemmód jelzőA jelzőfény világít, amikor az üzemmódot kiválasztja.
Impulzus üzemmód jelzőA jelzőfény világít, amikor az üzemmódot kiválasztja.
Kettős impulzus üzemmód jelzőA jelzőfény világít, amikor az üzemmódot kiválasztja.
Lift TIG üzemmód jelzőBekapcsolt állapotban a LED világít az előlapon.
Gázjelző
A jelzőfény kigyullad, amikor megnyomja a huzaltoló
egység gázellenőrzőgombját, ez azt jelenti, hogy a
levegőnyomása és áramlása megfelelő.
2T jelzőEbben az üzemmódban a jelzőfény világít.
4T jelzőEbben az üzemmódban a jelzőfény világít.
Anyagvastagság A jobb oldali kijelzőmutatja az anyagvastagságot, ha
a jelzőfény világít.
Induktancia jelzőA jobb oldali kijelzőmutatja az induktivitást, ha a jelző-
fény világít.

HU
14
2.5. A huzaltoló egység belsőoldalpanelje
Gomb Leírás
Hegesztési mód választó gomb
Nyomja meg a gombot a hegesztési mód iválasztásához.
Kézi MIG / MAG hegesztés
Szinergikus MIG / MAG hegesztés
Impulzus MIG / MAG hegesztés
Kettős impulzusos MIG / MAG hegesztés
Hegesztési ciklus kiválasztó gomb
Nyomja meg a gombot, a hegesztési ciklus mód kiválasztásához.
2 ütem
4 ütem
4S ütem
Ponthegesztés

HU
15
Gomb Leírás
Huzal anyagának választógombja
A huzalátmérőválasztógombja
A védőgáz választógombja
Automatikus / kézi működés választógombja (hegesztőtraktor)
Kézi indítás / leállítás parancs gomb a kocsihoz (hegesztőtraktor)
Védőgáz tesztgombja

HU
16
2.6. Funkció leírás
2.6.1 Készenléti állapot
A gép leállítja főfunkcióit, ha huzamosabb ideig nem használja. Annak érdekében, hogy csökkentse az energia-
fogyasztást 30W-ra, a hegesztőgép készenléti állapotba kapcsol és a főkijelzőn három vonal (---) jelenik meg.
Ebben az állapotban a ventilátor általában nem működik. A ventilátor csak akkor működik, ha a gépet hűteni
kell.
2.6.2 VRD
Ez a funkció csökkenti a kimeneti üresjárati feszültséget 7,5 V ± 10%-ra.
A VRD funkció mindig bekapcsolt állapotban van. A rendszer hatékony ívtgyujtást biztosít még 15 V-os üresjárati
feszültség esetén is. Kapcsolja ki az “ARC FORCE” gomb több mint 5 másodpercig tartó megnyomásával. Ebben
az esetben a üresjárati feszültség eléri a maximális üresjárati feszültséget. Nyomja meg az “ARC FORCE” gombot
több mint 5 másodpercig, a VRD funkció bekapcsolásához. A kézi MIG/MAG eljárásnál ez a funkció automatiku-
san kikapcsol.
2.6.3 Hűtőventilátor
A DYNAMIG 560 ventilátorral hűtött. A ventilátor két üzemmódban működik:
kézi és automatikus, a hegesztőgép interfészkártyáján található kapcsoló-
val.
Kézi üzemmód:
- Állítsa az 1. kapcsolót “BE” helyzetbe. A ventilátor működni kezd és készen-
léti állapotban leáll.
Automatikus mód:
- Állítsa az 1. kapcsolót “KI” állásba. A ventilátor akkor működik, ha a hőmér-
séklet meghaladja a 40 °C-ot.
2.6.4 Riasztások funkció
A hegesztőgépet egy felügyeleti rendszer egészíti ki, amely figyeli a funkciókat, hogy elkerülje a hegesztőgép és
a hegesztés rendellenességeit.
Ezek a riasztások a következők lehetnek:
• Az áramellátás, a feszültség minősége, a hiányzó fázis és a frekvencia rendellenességei miatt.
• Kimeneti hegesztési feltételek, rövidzárlat, teljesítménykorlátozás, inverter túlmelegedése, túlterhelése vagy
túláram miatt.
• Figyelmeztetés a kiegészítőelektronikára és a huzaltoló egység hibájára, a hűtőegység állapotára, a külsőhu-
zaltoló egységgel való csatlakoztatási állapotára .

HU
17
Az energiaellátás minősége - a feszültség, a hiányzó fázis, a frekvencia
A háromfázisú hegesztőgépek bemeneti feszültsége AC 380V ± 15% / AC 460V -15% + 10%.
A DYNAMIG 560 generátorról és / vagy hosszú kábelekkel is működtethető. Az alacsony feszültség és a túl-
feszültség elleni védelem funkcióját is ellátja. Amikor a feszültség a 380 V AC -20% alatt van és a 460 V 15%
felett, a funkció működésbe lép.
Ha a feszültség meghaladja az említett határokat (feszültségcsúcsok), akkor a gép funkciói leállnak.
Ebben az esetben állítsa alaphelyzetbe a gépet a főkapcsolóval.
A háromfázisú hegesztőgép, a három fázis helyes meglétét is érzékeli és ha a fáziseltolódás meghaladja a
20 ms-ot, akkor a gép funkciói leállnak és a kijelzőn a „NO PHA” felirat jelenik meg. Ebben az esetben állítsa
alaphelyzetbe a gépet a főkapcsolóval.
A 46–64 Hz tartományon kívüli tápfeszültség esetén a gép leáll. A kijelzőn megjelenik a megfelelőriasztás
(FRO / AC) (ez akkor fordulhat elő, amikor a tápellátás generátorából származik és a frekvencia meghalad-
ja a 46-64 Hz határt).
Huzaltoló egység állapota
A huzaltoló egység digitálisan vezérelt és a huzal sebességének mindig megfelelőértéken kell lenni.
Abban az esetben, ha valami nem működik megfelelően, két riasztás jelzi a meghibásodást.
Vízhűtőegység állapota
Ha a hegesztőgép fel van szerelve a hűtőegységgel, akkor a hűtőfolyadék megfelelőáramlását állandóan
ellenőrzi. A hűtőegység csak akkor működik, ha a MIG/MAG hegesztési mód van bekapcsolva.
Hegesztés után a vízhűtőegység 180 másodpercig tovább működik.
A hűtőegység szivattyúját manuálisan vagy automatikusan a hegesztőgép interfészkártyáján található
automatikus kapcsoló vezérli. Kézi üzemmódban folyamatosan működik, automatikus módban a hegesz-
tőpisztoly kapcsolójával összhangban működik és a hegesztési munka befejezése után leáll.
A hosszú inaktív időszak károsíthatja a hűtőegység szivattyúját vagy pillanatnyi újraindulási problémákat
okozhat. Először ellenőrizze, van-e folyadék a tartályban és ellenőrizze a folyadékszintet a hátsó panelen
lévőjelölésnek megfelelően
Az alábbi utasítások segíthetnek:
a) Húzza ki a kifolyó kék tömlőt a gép hátlapjáról és dugjon át egy ideiglenes tömlőt.
b) Nyomja meg és engedje el a hegesztőpisztoly gombját egyszer: a hűtőegység szivattyúja a teszt indítá-
sakor 15 másodpercig aktív.
c) A hűtőfolyadéknak ki kell folynia az ideiglenes tömlőből: ha nem, ismételje meg a szivattyútesztet a fenti-
ek szerint.
Figyelem: A hűtőfolyadék nagy sebességgel áramlik ki a kék gyorscsatlakozóból. Használjon tartályt a
folyadék felfogásához.
d) Miután megbizonyosodott a folyadék megfelelőáramlásáról, csatlakoztassa vissza az eredeti tömlőt.

HU
18
2.6.5 Kimeneti hegesztési feltételek, rövidzárlat vagy hegesztési határértékek
Az áramköri teszt minden alkalommal bekapcsol, amikor a gépet bekapcsolja. A megfelelőkimeneti polaritáso-
kat ellenőrizni kell, és esetleges rövidzárlat észlelése esetén a gép riasztási készenléti módba lép, amely a kijelzőn
megjelenik:
Amint a rövidzárlatot megszüntették, a gépteszt helyesen folytatódik.
Rövidzárlati körülmények akkor is megjelenhetnek, amikor a hegesztési munka folyik: ha 5 másodpercnél hosz-
szabb ideig folyamatosan fennállnak, a hegesztőgép „rövidzárlat riasztásba” lép. A „tapadásgátló” ikon is világít.
A nem ellenőrzött kimeneti áram tüzet, égési sérüléseket és áramütést okozhat.
A DYNAMIG 560 bekapcsolási ideje 100% @ 400A, 60% @ 500A, 40% @ 600A 40 °C-on.
2.6.6. Védelem az inverter meghibásodása ellen
A BUS feszültsége visszacsatolást ad a fővezérléshez. Ha a feszültség alacsonyabb, mint 150 V DC, a gép nem
működik, a hegesztőgép előlapján a „DC BUS FAIL” felirat világít. És a hegesztőgép főrelé kikapcsol.
2.6.7. Kommunikáció a külsőhuzaladagolóval
A külsőhuzaltoló egység csatlakoztatható a gép hátlapjának csatlakozóihoz, a gép felismeri a huzaltoló egysé-
get és kommunikálni kezd.
A gép vezérlése átkerül a huzal-adagolóra, amikor a huzal-adagoló hegesztőpisztoly kapcsolóját megnyomják.
Ha hiba történik a gép és a huzal-adagoló közötti kommunikációban, akkor a huzal-adagoló két kijelzőjén három
vonal „---” jelenik meg az értékek helyett, ez a probléma gyakran akkor fordul elő, amikor az összekötőkábelcsat-
lakozók lazák vagy az összekötőkábel belsővezetéke szakadt.
A részleteket lásd a „10 hibaelhárítás” szakaszban található „hibák és megoldások” részben.
2.6.8. Gáz teszt
Nyomja meg a hegesztőpisztoly kapcsolóját. A görgők normál módon működnek és a gép 2 m/perc sebességgel
kezdi tolni a huzalt. 5 másodperc múlva a huzal-adagoló előlapja „INC” villogni kezd. A gép megállítja a huzal
adagolását. Engedje fel a hegesztőpisztoly kapcsolóját és azonnal nyomja meg ismét és 10 m/perc sebességgel
kezdi tolni a huzalt.
A gáz vizsgálatához nyomja meg a huzal-adagoló kezelőpaneljének „ ” gombját.
Nyomja meg ismét, a gáz leáll.
2.6.9. Kijelző
A forgatógombbal beállítható a maximális áram ami a kijelzőn látható. Terhelés nélkül 1,5 s után a távirányító csil-
lapítását mutatja, ha csatlakoztatva van. Hegesztéskor, 1,5 mp. után megjelenik a kijelzőn a valós áram és feszült-
ség érték a hegesztés befejezéséig. Hegesztés után az adatot tárolja a hegesztőgép.

HU
19
2.6.10. 2T/4T/4S/ponthegesztési ciklusok ismertetése
A gép négy üzemmódban működik: 2T (2 ütem), 4T (4 ütem), 4S (speciális 4 ütem) és ponthegesztés.
- 2T (2 ütem)
A 2T üzemmódot rövid kézi hegesztéshez használjuk. Az 2T ciklus áramdiagramját az alábbi ábra mutatja.
0 ~ t1: A hegesztőpisztoly gombjának megnyomásakor a védőgáz áramlás elindul.
t1 ~ t2: A huzalelőtolás elindul.
t2~t3: Hegesztési fázis - az áramerősség a beállított értékre emelkedik.
t3 ~ t4: A hegesztőpisztoly gombjának felengedésekor a vezérlés automatikusan leállítja a hegesztési folyamatot.
Az áramerősség nullára csökken, A védőgáz a beállított ideig áramlik majd megáll az áramlás.
A gáz előáramlás és a gáz utóáramlás ideje 2T üzemmódban beállíthat.

HU
20

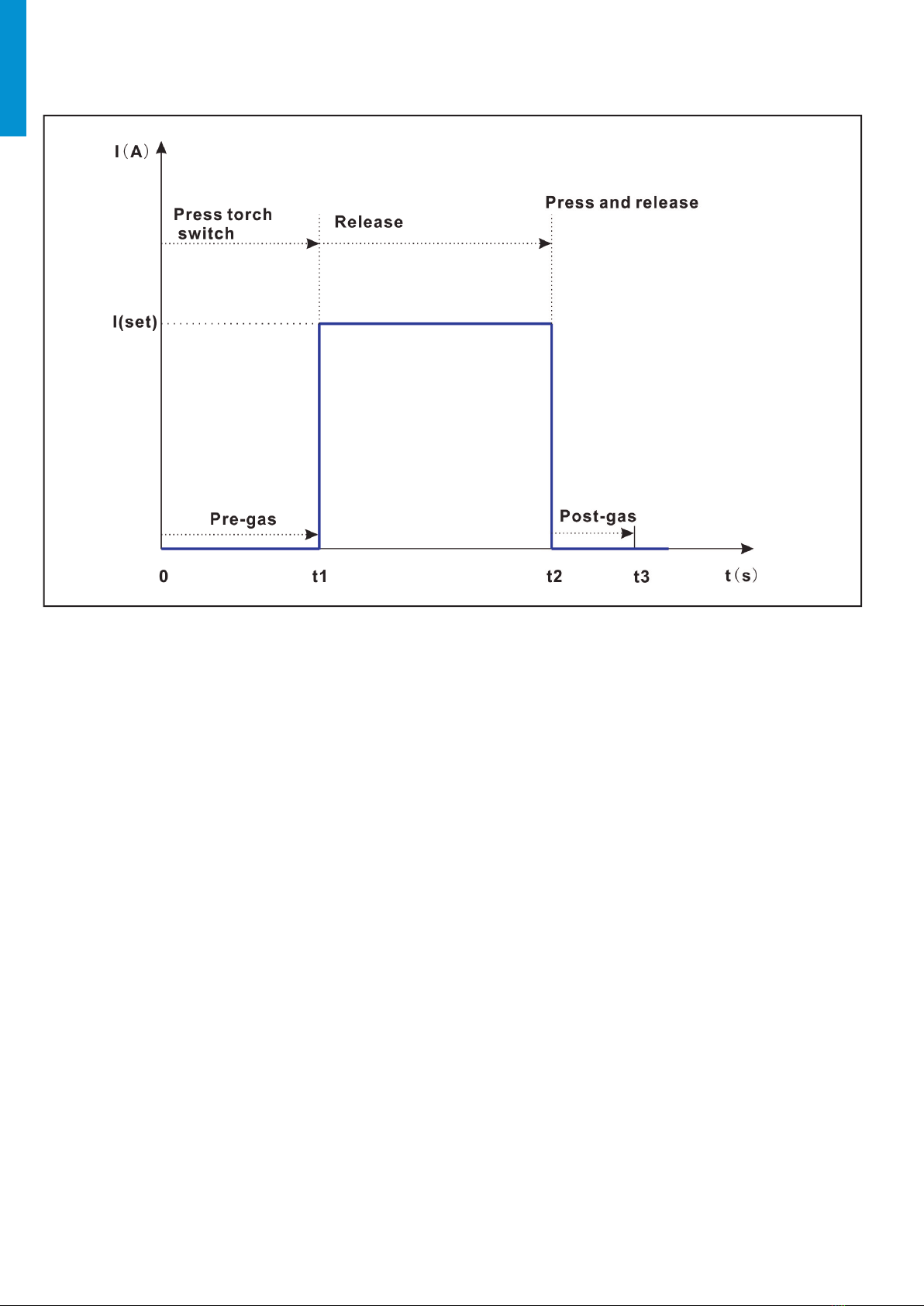

4T (4 ütem)
A 4T üzemmódot hosszabb kézi hegesztéshez használjuk. A 4T ciklus áramdiagramját az alábbi ábra mutatja.
0 ~ t1: A hegesztőpisztoly gombjának egyszeri megnyomásakor a védőgáz áramlás elindul.
t1~t2: Hegesztési fázis - az áramerősség a beállított értékre emelkedik
t2~t3: A hegesztőpisztoly gombjának ismételt megnyomásakor a vezérlés automatikusan leállítja a hegesztési
folyamatot. Az áramerősség nullára csökken, A védőgáz a beállított ideig áramlik majd megáll az áram-
lás.
A gáz előáramlás és a gáz utóáramlás ideje 4T üzemmódban beállíthat.
