iWeld TIG 220 AC/DC DIGITAL RC User manual

RCUTTING EDGE WELDING
HASZNÁLATI UTASÍTÁS
AWI/MMA kétfunkciós IGBT technológiás
AC/DC hegesztő inverterek
TIG 220 AC/DC DIGITAL RC

HU
FIGYELEM!
A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-
esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a
műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el
 gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábe-
leket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
Az áramütés végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezető részhez
a hegesztő körben, mint elektróda vagy vezeték
vég! Hegesztéskor a kezelő viseljen száraz védő-
kesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztő pajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózko-
dókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-
ékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkező zaj árthat a
hallásnak, használjon fülvédőt!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
2

HU
TARTALOMJEGYZÉK
BEVEZETÉS 4.
FŐBB PARAMÉTEREK 5.
BEÜZEMELÉS 6-7.
MŰKÖDÉS 8-11.

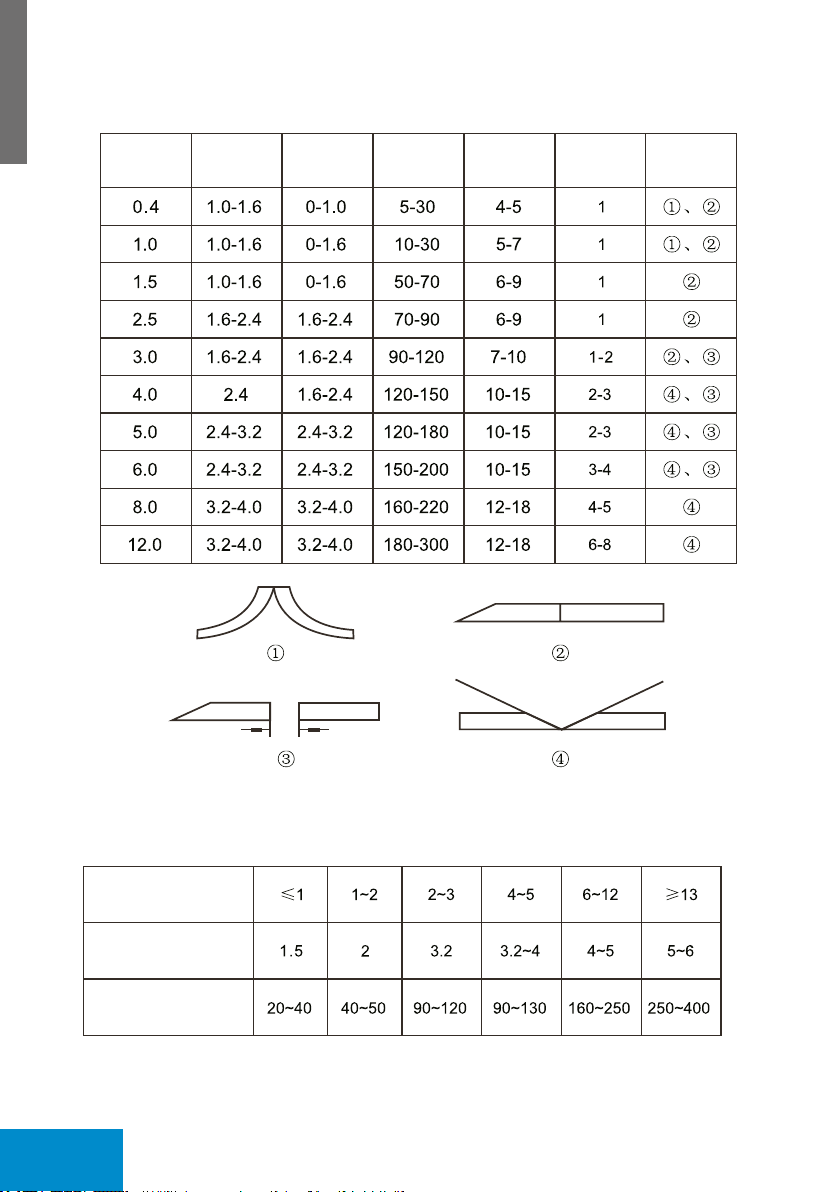

HEGESZTÉSI PARAMÉTEREK, DIAGRAMOK 12-13
ÓVINTÉZKEDÉSEK 14.
KARBANTARTÁS 14.
FIGYELEM!
A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-
esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a
műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el
 gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábe-
leket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
Az áramütés végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezető részhez
a hegesztő körben, mint elektróda vagy vezeték
vég! Hegesztéskor a kezelő viseljen száraz védő-
kesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztő pajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózko-
dókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-
ékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkező zaj árthat a
hallásnak, használjon fülvédőt!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
3

HU
Bevezetés
Először is köszönjük, hogy hegesztőgépünket választotta és használja.
Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy
teljesítményű IGBT egyenirányítja az áramot, majd PWM használatával a kimenő
egyenáramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban csök-
kentve a fő transzformátor tömegét és méreteit, 30%-al növelve a hatékonyságot.
A gép hatékonysága elérheti a 85%-ot ami 30%-os energia-megtakarítást eredmé-
nyez a hagyományos transzformátoros gépekkel összehasonlításban.
Az ívképzés a magas frekvenciájú rezgés elvét alkalmazza.
Az AC/DC hegesztőgépek az inverter technológia miatt könnyebbek, okosabbak és
hatékonyabbak elődeiknél. Kétszeres inverter technológia olyan négyzetes hullámot
ad, ami az ívet egyenessé, a hőt koncentráltabbá, tisztítást erősebbé és szélesebbé
teszi, kiváló minőséget nyújtva.
A hegesztőgép megfelelő hosszúságú kábellel, tömlővel és TIG pisztollyal rendelkezik.
Jelen hegesztőgép ipari és professzionális használatra alkalmas, megfelel az IEC60974
Nemzetközi Biztonsági Szabvány előírásainak.
Vásárlástól számított 1 év garanciát vállalunk a termékre. A garancia kizárólag a
vásárlás napján érvényesített garancia jeggyel és az eredeti számlával érvényes! A
gép gyári sorszámmal ellátott. Kérjük, győződjön meg arról, hogy ez a sorszám mind a
garancia jegyre, mind a számla első példányára felkerüljön!
Kérjük, hogy gyelmesen olvassa el és alkalmazza jelen útmutatót beüzemelés és
működés előtt!
4

HU
1. Fő paraméterek
TIG 220 AC/DC DIGITAL RC
800TIG220ACDC
Vízhűtés O
Távvezérlés hegesztőpisztolyról 
Vezeték nélküli távvezérlés -
Hegesztőgépkocsi O
Tartozék potméteres AWI pisztoly IGrip SR26P
Hálózati feszültség/frekvencia 230V AC±10% 50/60Hz
Max./effektív áramfelvétel AC TIG: 30A / 18A MMA: 36A / 23A
Max./effektív áramfelvétel DC TIG: 27A / 17A MMA: 36A / 23A
Teljesítménytényező (cos φ) 0.68
Hatásfok ≥85 %

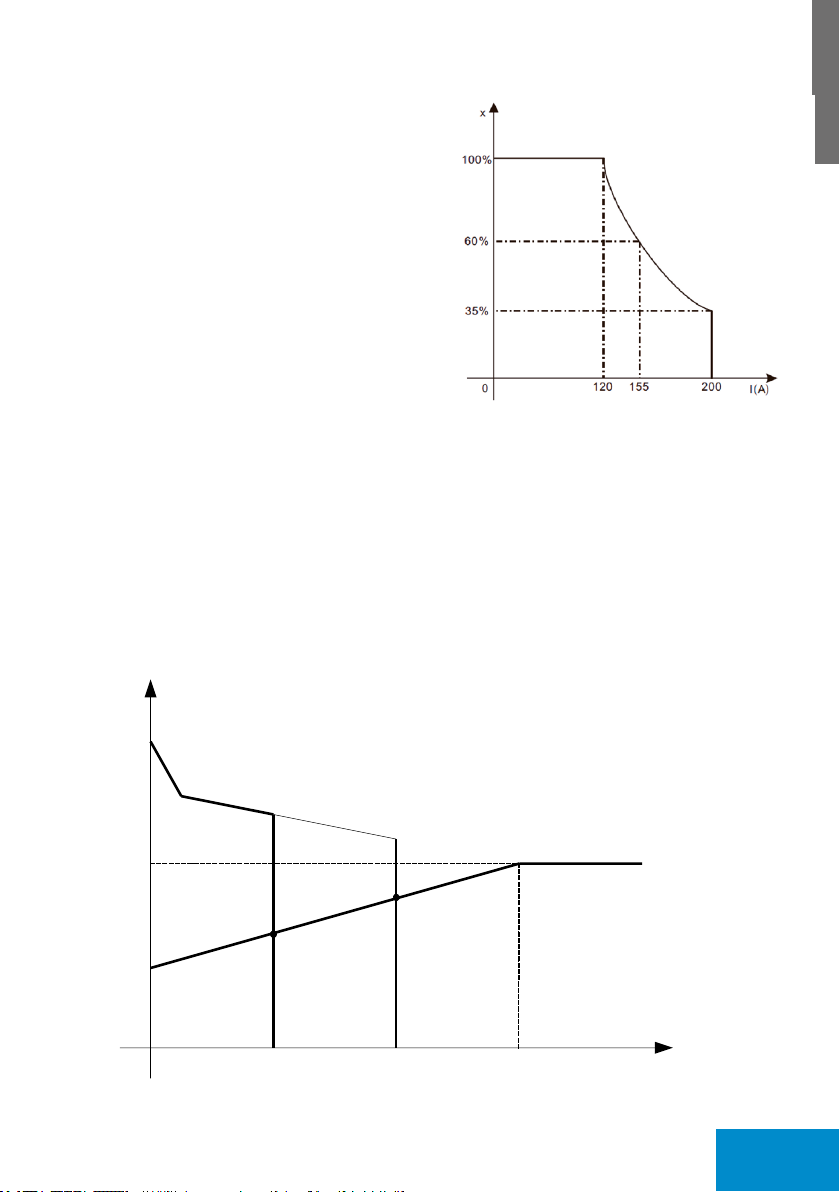

Bekapcsolási idő
(10 min/40 OC) TIG: 200A @ 35%
120A @ 100% MMA: 170A @ 40%
110A @ 100%
Hegesztőáram tartomány TIG: 10A - 200A MMA: 5A - 170A
Munkafeszültség tartomány TIG: 10.2V - 18V MMA: 20.2V - 26.8V
Üresjárati feszültség 66V
Ívgyújtás HF
Szigetelési osztály H
Védelmi osztály IP23
Tömeg 7 kg
Méret 410 X 146 X 278 mm
5

HU
A hegesztőgépet esőmentes helyen üzemeltes-
se! Óvja a közvetlen napsugárzástól és töreked-
jen az alacsony por- és páratartalomra! (hely-
séghőmérséklet 10 oC - 40 oC).
Vezetőképes idegen tárgy ne kerüljön a he-
gesztőgép belsejébe.
A hegesztést szélmentes helyen végezze!
(Használjon szélfogót, stb.)
Tartson 20 cm távolságot a hegesztőgép elhe-
lyezésekor a faltól!
Két hegesztőgép párhuzamos használatakor
tartson a két gép között 30 cm távolságot.
VESZÉLY! Ez a termék beltéri használatra ajánlott. Ne használja esőben!
Amennyiben eső éri a hegesztőgép belső részeit, súlyos baleset következhet
be. Ebben az esetben kérje szakember segítségét a szükséges karbantartás és
ellenőrzések elvégzéséhez!
2. Üzembe helyezés
2-1. Elhelyezés
2-2. Megjegyzések
• A hálózati feszültségnek 340V és 420V között kell lenni, fáziskimaradás nélkül!
• Ügyeljen a hegesztőgép földelő kábelének helyes csatlakozására!
• Ügyeljen a csatlakozó kábelek szoros csatlakozására! Laza csatlakozások tüzet okozhatnak
vagy instabil hegesztést eredményezhetnek.
• Hegesztés után a hegesztőgépet kapcsolja ki!
• Kültéri használat esetén óvja a gépet a csapadéktól, de ne akadályozza a gép szellőzését!
• Rendszeresen ellenőrizze a kábelek szigetelését! Ha a kábel sérült vagy megtört, cserélje ki!
• Óvja a hegesztőgépet a külső behatásoktól, sérülésektől!
6

HU
2-4. Beüzemelés AWI módban
1. TIG hegesztőgépek feszültség kiegészítő
rendszerrel szereltek, így ha 15%-al csök-
ken a feszültség, a gép még működik.
Ha hosszú vezetéket használ a feszültség
csökken. Javasoljuk, növelje az átmérőt,
de ha a vezeték túl hosszú, rendellenes
működést okozhat, ezért a megfelelő
hosszt válassza. A szellőzőnyílást hagyja
szabad a hűtőrendszer működése érde-
kében.
2. Megfelelően csatlakoztas-
sa a védőgáz forrást. A rendszer-
hez szükségesek az alábbiak:
gázpalack, gáztömlő és gázszabályzó A
tömlőt csőbilinccsel kell rögzíteni. A gáz-
szivárgást vagy a levegő bejutását meg
kell előzni.
3. Amennyiben nem földelt hálózatot hasz-
nál, gépházat földelje legalább 6mm²-es
vezetékkel, a gép hátánál lévő földelés
csavaron keresztül.
2-3. A hegesztőgép elő- és hátoldali csatlakozásai
1 Pozitív kimeneti csatlakozó - AC és DC 5Főkapcsoló
2Negatív kimeneti csatlakozó 6Hálózati csatlakozókábel
3 Vezérlőkábel csatlakozás 7 Védőgáz bemeneti csatlakozó
4Védőgáz kimeneti csatlakozó
7

HU
3. Működés
3-1. Kezelőpanel elemei
1 Hegesztőáram és paraméter kijelző
2Hot start
3 Hegesztőáram
4Arc force
5Paraméter választó és beállító gomb
62T/4T mód választó gomb
7 AC/DC választó gomb
8Hegesztési mód választó
HF TIG / Lift TIG / MMA
2-5. Beüzemelés MMA Módban
1. DC módban: válassza a pozitív vagy ne-
gatív kapcsolást az alkalmazott elektróda
függvényében. Tájékozódjon az elektró-
da ismertetőjében.
2. AC módban nincs követelmény a polari-
tás tekintetében.
DC POZITÍV KAPCSOLÁS
DC NEGATÍV KAPCSOLÁS
INDUSTRIAL
R
2
3
4
1
876 5
8

HU
Tpr Gáz előáramlás sec 0.0 - 2.0
Is Kezdő áramerősség (csak 4T módban) A10 →
Tup Felfutási idő sec 0.0 - 10
Ip Hegesztőáram A10—170 (TIG-DC)
10—200 (TIG-AC)
Ib Bázisáram A10—170 (TIG-DC)
10—200 (TIG-AC)
Dcy Impulzus szélesség % 5 - 95
Fp Impulzus frekvencia Hz 0.5 - 200
Tdown Lefutási idő sec 0.0 - 10
Ic Kráterfeltöltő áramerősség A10—170 (TIG-DC)
10—200 (TIG-AC)
Tpo Gáz utóáramlás sec 0.0 - 10
Balance - egyensúly - tisztítási szélesség
(csak TIG-AC módban)
Beállítható az oxidréteg eltávolítás mértéke (alumínium és
magnézium ötvözeteknél).
-5 - +5
3-2. Beállítható hegesztési paraméterek
3.3 Vezérlés pedállal
● Amikor csatlakoztatjuk a pedál vezérlőkábelét, a hegesztőgép érzékeli a pedált és ebben
az esetben a hegesztőáram beállítást a gép kezelőpaneljén nem tudja használni és csak 2T
módot lehet választani.
● pedál használatakor, a paraméter beállító gombbal a szükséges maximum áramerősség
értéket állíthatjuk be.
9

HU
3-4 . Működés AWI módban.
3-4-1. 4T (4 ütem) hegesztési mód:
Állítsa be a kezdő- és kráterfeltöltő áramerősséget. Ez a funkció megakadályozza a hegesztés
elején és végén előforduló kráter kialakulását. A 4T módot hosszabb varratok hegesztéséhez
célszerű használni.
I (A)
t (s)
0 t1 t2 t3 t4 t5 t6 t7
Is
● 0: Nyomja meg és tartsa nyomva a hegesztőpisztoly kapcsolóját. Az elektromágneses
kapcsoló bekapcsol. A gázáramlás elindul.
● 0~t1: Az előáramlás ideje beállítható a kezelőpanelen. (0.0~2 sec)
● t1~t2: Az ívgyújtás elindul t1 és a kimeneten megjelenik a beállított kezdő áramerősség
(DC: 10-170A; AC:10-200A)
● t2: Engedje fel a hegesztőpisztoly kapcsolóját, a hegesztőáram emelkedni kezd. (0.0-10
sec)
● t2~t3: A kimeneti áramerősség emelkedik a beállított értékig (Iw vagy Ib), az emelkedés
(felfutás) ideje beállítható. (DC: 10-170A; AC:10-200A)
● t3~t4: A hegesztés elindul. Ezalatt a hegesztőpisztoly kapcsolóját nem kell nyomva tartani.
Megjegyzés: Amennyiben impulzus módot választ, a kimeneti áram erőssége a bázisáram és a
hegesztőáram beállított értékei között váltakozik.
● t4: Nyomja meg újra a hegesztőpisztoly kapcsolóját a hegesztés befejezéséhez, a hegesz-
tőáram erőssége csökkenni kezd a beállított lefutási időnek megfelelően. (0.0-10 sec)
● t4~t5: A kimeneti áram lecsökken a beállított kráterfeltöltő áramerősség értékig. (DC: 10-
170A; AC:10-200A) A lecsökkenés ideje (lefutási idő t4) beállítható.
● t5~t6: Kráterfeltöltés szakasz.
● t6: Engedje fel a hegesztőpisztoly kapcsolóját, az ív kialszik, a védőgáz tovább áramlik.
● t6~t7: A gáz utóáramlás ideje beállítható a kezelőpanelen. (0.0-10 sec);
● t7: Az elektromágneses kapcsoló kikapcsol, gázáramlás leáll, a hegesztési folyamat vé-
get ér.
t（s）
0
I（A）
Loosen the
welding gun
switch
Press and hold the welding
gun switch
t1 t4 t5
Arc is
ignited
Arc is
turned off
t2 t3
Welding current Is
The setting base
current Ib
3-4-2. 2T (2 ütem) hegesztési mód:
10
