iWeld MIG 320 SYNERGIC User manual

R
CUTTING EDGE WELDING
HASZNÁLATI UTASÍTÁS
MIG/MMA kétfunkciós IGBT technológiás
kompakt hegesztő inverter
MIG 320 DIGITAL SYNERGIC

HU

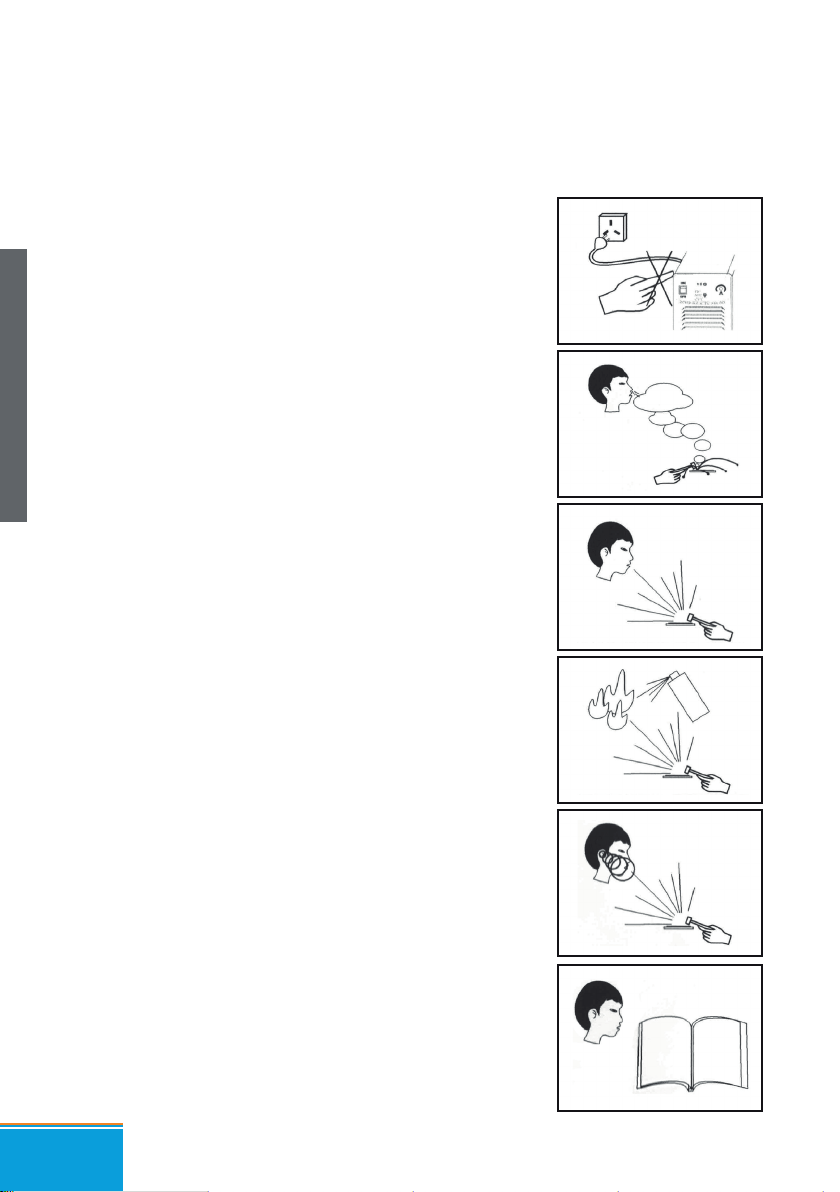

FIGYELEM!
A hegesztés és vágás veszélyes üzem, ha nem körültekintően dolgoznak könnyen
balesetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért
a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa
el gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra, mert
árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábeleket
a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes áramta-
lanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
ÁRAMÜTÉS: végzetes lehet
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően kösse!
• Csupasz kézzel ne érjen semmilyen vezető részhez a
hegesztő körben, mint elektróda vagy vezeték vég! He-
gesztéskor a kezelő száraz védőkesztyűt viseljen!
• A hegesztő a munkadarabtól elszigetelten legyen!
Hegesztéskor keletkezett füst és gázok ártalmasak az
egészségre!
Kerülje a füst vagy gázok belégzését!
• Munkaterület legyen jól szellőző!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztőpajzsot
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózkodókat
is védeni kell a sugárzásoktól!
TŰZVESZÉLY
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúléko-
ny anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak
Hegesztéskor / vágáskor keletkező zaj árthat a hallás-
nak, fülvédőt alkalmazzon!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
2

HU
TARTALOMJEGYZÉK
BEVEZETÉS 4.
FŐBB PARAMÉTEREK 5.
BEÜZEMELÉS 6.
MŰKÖDÉS 7.
ÓVINTÉZKEDÉSEK 12.
KARBANTARTÁS 12.
3

Bevezetés
Először is köszönjük, hogy hegesztőgépünket választotta és használja.
Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy
teljesítményű IGBT egyenirányítja az áramot, majd PWM használatával a kimenő
egyenáramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban
csökkentve a fő transzformátor tömegét és méreteit, 30%-al növelve a hatéko-
nyságot.
Az ívképzés a magas frekvenciájú rezgés elvét alkalmazza.
A gép alábbi tulajdonságokkal rendelkezik:
- Magas minőségű IGBT tranzisztor technológia és áramszabályozás, amitől a gép
stabil, megbízható és nagy bekapcsolási idővel folyamatosan magas teljesítményre
képes
- Zárt, visszacsatolt áramkör, változatlan kimenő feszültség, magas feszültségbeli
egyensúly
- Kimeneti áramerősség szabályozás: stabil hegesztés, alacsony fröcskölés, mély
beolvadás, kiváló hegesztés varrat képzés
- Fokozatmentes, elektronikus fojtás ultragyors szabályozással a kiváló ívgyújtásért és a
nagy ívstabilitásért.
- Lassú huzaltolás a hegesztés kezdetén
- Széles tartományú lemezvastagsághoz használható
A gép hatékonysága elérheti a 85%-ot ami 30%-os energia-megtakarítást eredményez
a hagyományos transzformátoros gépekkel összehasonlításban.
Jelen hegesztőgép ipari és professzionális használatra alkalmas, megfelel az IEC60974
Nemzetközi Biztonsági Szabvány előírásainak.
A vásárlástól számított 1 év garanciát vállalunk a termékre. A garancia kizárólag a
vásárlás napján érvényesített garancia jeggyel és az eredeti számlával érvényes!
A gép gyári sorszámmal ellátott, kérjük győződjön meg arról, hogy ez a sorszám mind
a garancia jegyre, mind a számla első példányára felkerüljön!
Kérjük, hogy gyelmesen olvassa el és alkalmazza jelen útmutatót beüzemelés és
működés előtt!
HU
4

1. Fő paraméterek
1-1. paraméterek
HU
MIG 320 DIGITAL
800MIG320DS
Hálózati feszültség (V) 3 fázis 380V±15%
Frekvencia (Hz) 50/60
Üresjárati feszültség(V) 58
Névleges áramfelvéte(A)
MIG :16.8
MMA :18.5
Hegesztőáram tartomámy (A)
MIG :45-300
MMA :40-300
Munkafeszültség (V)
MIG :16.2-29
MMA :21.6-32
Bekapcsolási idó (%)
MIG :35%
MMA :35%
Hatásfok (%) 0.93
Teljesítménytényező 85
Huzalelőtoló típusa Beépített
Huzalelőtolás sebessége (m/min) 3-16
Gáz előáramlás (S) 1.0±0.5
Hegesztőhuzal átmérő (mm) 0.8/1.0/1.2
Szigetelési osztály F
Védelmi osztály IP21
Hegeszthető anyagvastagság (mm) 0.8 tól
Tömeg (kg) 60
Méret (mm) 950*458*950
5

2. Beüzemelés
2-1. Hálózatra csatlakozás
1. Minden gép saját bemeneti áramvezetékkel rendelkezik. Megfelelő hálózati dugaljon keresztül
a földelt hálózatra kell csatlakoztatni!
2. Az áramvezetéket a megfelelő földelt hálózati csatlakozóba kell bedugni!
3. Multiméterrel ellenőrizzük, hogy a feszültség megfelelő sávtartományban van-e!
2-2. Kimeneti vezetékek és a MIG hegesztő pisztoly csatlakozása.
1. Mindegyik gép gyári munkakábellel kerül forgalomba, melyeknek két lengő csatlakozója van,
amit a panelra csatlakoztathatunk. Ellenőrizzük, hogy jól csatlakozzanak a kábelek, különben
mindkét oldal sérülhet, túlmelegedhet vagy eléghet!
2. Az elektródafogó-vezeték a negatív pólushoz, míg a munkadarab (test) a pozitív pólushoz ka-
pcsolódik.
3. Figyeljen oda az elektróda vezetékre, mivel két módja van az inverteres hegesztőgép kapcso-
lására: pozitív és negatív csatlakozás. Pozitív: elektródatartó „-„, míg a munkadarab a „+”-hoz.
Negatív: munkadarab „-„ , míg elektródatartó „+” –hoz kapcsolt. A gyakorlatnak megfelelő
módot válassza, mert hibás kapcsolás instabil ívet, illetve sok fröccsenést okozhat. Ilyenkor
cserélje meg a polaritást, hogy elkerülje a hibás géphasználatot!
4. Ha a munkadarab túl messze van a géptől (50-100m) és a másodlagos vezeték túl hosszú, akkor
a vezeték keresztmetszetét növelni kell, hogy elkerüljük a feszültségesést.
5,. Fogyó elektródás (MIG) üzemmódban csatlakoztassa a hegesztő pisztolyt a kompakt centrál
csatlakozóhoz és az üzzemmód választó gombot állítsa “MIG” állásba. A elektróda fogót csat-
lakoztassa le a gépról!
HU
MIG mode MMA mode
6

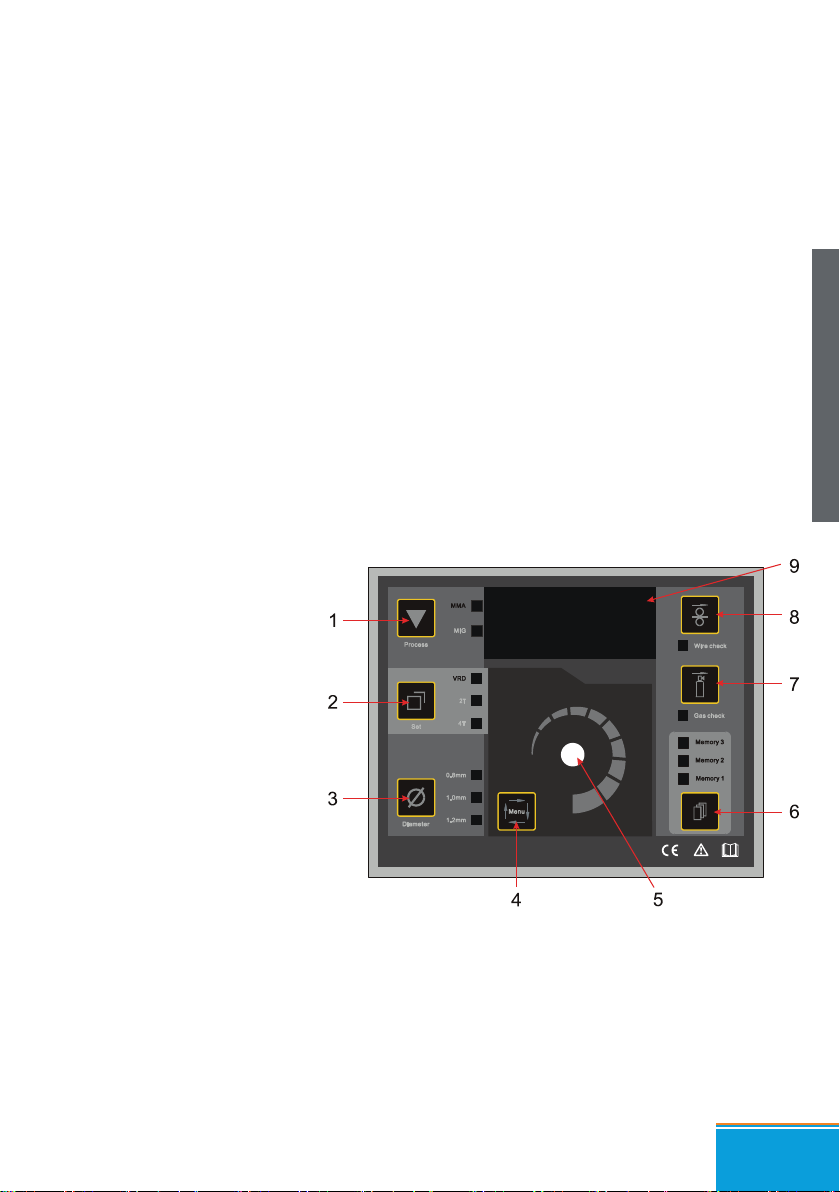

No. Megnevezés
1MMA/MIG mód választó
2VRD/2T/4T mód választó
3Huzalátmérő választó (Ø 0.8/1.0/1.2mm)
4Menü választó (MENU)
5Többfunkciós beállító gomb
6Memória választó (Memory 1/2/3)
7Gázellenőrző
8 Huzalellenőrző
9 Multifunkciós kijelző
2-4. Ellenőrzés
1. Ellenőrizzük hogy a gép megfelelő módon legyen földelve!
2. Ellenőrizzük, hogy minden csatlakozás tökéletes legyen, különösen a gép földelése!
3. Ellenőrizzük, hogy elektródafogó vagy MIG hegyesztőpisztoly és a testkábel kábelcsatlakozása
tökéletes legyen!
4. Ellenőrizzük, hogy kimenetek polaritása megfelelő legyen!
5. Ellenőrizzük, hogy az üzemmód kapcsoló helyes állásban legyen!
6. Hegesztési fröccsenés tüzet okozhat, ezért ellenőrizze, hogy nincs-e gyúlékony anyag a
munkaterületen!
2-3 A huzalelőtoló csatlakozása
1. A huzalelőtoló tartó tengelyére rögzítse a megfelelő huzalgörgőt, mely huzal specikus. Bizo-
nyosodjon meg, hogy a huzalgörgő a használt huzalhoz alkalmas-e!
2. Huzalt óramutató járásával megegyező irányba kell letekerni, majd levágni a görbe, tört
szakaszt, ez után fűzzük csak azt tovább!
3. Húzza meg a csavart a huzal-leszorítón, tegye a huzalt a huzaladagoló kerék vezetőjébe,
tegye fel és rögzítse a kimeneti aljzatra a hegesztőpisztolyt és kézzel fűzze be a huzalzt a pisz-
tolyba.
4. A hegesztőpisztoly gombjának megnyomásával továbbítsa a huzalt mindaddig míg a megfelelő
huzaltúlnyúlást eléri a pisztolynál.
HU
3. Működés
3-1 Kezelőpanel elemei
7

“4” Menü gomb
Ez a funkció csak MIG módban működik!
“5” “ Multifunkcionális adat beállító gomb. A gomb megnyomása után fordítsa el a
kívánt érték beállításához!
3-2. Polaritás váltás
Amikor tömör hegesztőhuzalt használunk védőgázzal a hegesztőpisztoly kábelét a
pozitív kime¬netre kell csatlakoztatni, a föld kábelt a negatív kimenetre. Ha porbeles
huzalt használunk, a két csatlakoztatott kábelt fel kell cserélni
3-3. Működés MMA módban
1. MMA/MIG választó gomb (3). A gomb megnyomásával válthat MIG vagy MMA
működési módok között. A jelzőfény ennek megfelelően világít.
2. 2T/4T/VRD mód kiválasztása (4):a két-ütemű (2T) módban, amikor a hegesztőpisztoly
kapcsolóját megnyomjuk a hegesztőgép megkezdi a hegesztést és mindaddig tart
amíg a gombot elengedjük. A négy-ütemű (4T) módban, a hegesztés megkezdődik
amikor először megnyomjuk a hegesztőpisztoly kapcsolóját. A gombot hegesztés
közben elengedjük, majd amikor újra megnyomjuk a gombot a kráterfeltöltés fázis
megkezdődik és ezután a hegesztés befejeződik. A VRD funkció biztonságos szin-
tre csökkenti a maximális üresjárati nyitott áramköri feszültséget a kimenetenen az
áramütés elkerülése érdekében.
3. A multifunkciós kijelző mutatja a beállított hegesztőáram értékét.
4. Állítsa be a kívánt hegesztőáramot a hegesztési feladatnak megfelelően, 40A-300A
közötti értékre.
5. 3 másodperccel a beállítás tán a beállított paraméter a kijelzőn villogni kezd, ami azt
jelenti, hogy az adatok mentése megtörtént.
6. A hegesztés megkezdésekor a kijelző 5 másodpercig mutatja a feszültséget és a
beállított áramerősséget. Ezután visszatér a beállított aktuális állapotba.
3-4. Működés MIG módban
1. MMA/MIG választó gomb (3). A gomb megnyomásával válthat MIG vagy MMA
működési módok között. A jelzőfény ennek megfelelően világít.
2. A multifunkciós kijelző mutatja a beállított feszültség értékét (V) és a huzalelőtolás
sebességének értékét (m/min)
3. MIG módban ha megnyomja a huzalellenőrző gombot a kijelzőn a lámpa vi-
lágítani kezd és elindul a nagy sebességű huzaltovábbítás. A multifunkciós kijelző is
villog, mindaddig amíg megnyomja a hegesztőpisztoly kapcsolóját, vagy bármelyik
gombot a panelen. Ekkor a kijelző villogása leáll, a fény kialszik és a huzaltovábbí-
tás megáll.
4. MIG módban ha megnyomja a gázellenőrző gombot a kijelzőn a lámpa világítani
kezd és a gáz áramlás elindul A multifunkciós kijelző is villog, mindaddig amíg meg-
nyomja a hegesztőpisztoly kapcsolóját, vagy bármelyik gombot a panelen. Ekkor a
kijelző villogása leáll, a fény kialszik és a gázáramlás megáll.
HU
8

5. 2T/4T/VRD mód kiválasztása. (4):a két-ütemű (2T) módban, amikor a hegesztő-
pisztoly kapcsolóját megnyomjuk a hegesztőgép megkezdi a hegesztést és min-
daddig tart amíg a gombot elengedjük. A négy-ütemű (4T) módban, a hegesz-
tés megkezdődik amikor először megnyomjuk a hegesztőpisztoly kapcsolóját. A
gombot hegesztés közben elengedjük, majd amikor újra megnyomjuk a gombot a
kráterfeltöltés fázis megkezdődik és ezután a hegesztés befejeződik. A VRD funkció
biztonságos szintre csökkenti a maximális üresjárati nyitott áramköri feszültséget a
kimenetenen az áramütés elkerülése érdekében.
6. MIG módban működik a huzalátmérő választó gomb. Válassza a huzalátmérőnek
megfelelő értéket! Ø0.8mm Ø1.0mm Ø1.2mm
7. Választható az Egyedi/Szinergikus módozat. Ebben a módozatban, a
hegesztőáram és feszültség egyénileg szabályozható az előtoló ellenőrzésének
szabályozásával. Szinergikus („Synergic”) hegesztési módban, a feszültség automa-
tikusan párosul a hegesztő árammal. A feszültség noman hangolható /állítható a
„kráterfeltöltő” /crater lling/ gomb szabályozásával.
Ø0.8mm huzalátmérőnél állítható feszültség és előtolási sebesség értékek:
16.2V 3.0m/min - 27V 15.0m/min;
Ø1.0mm huzalátmérőnél állítható feszültség és előtolási sebesség értékek:
16.5V 2.2m/min - 30.3V 12m/min;
Ø1.2mm huzalátmérőnél állítható feszültség és előtolási sebesség értékek:
18.2V 2.2m/min - 29.4V 9.0m/min.
Megjegyzés: Az állítható tartomány változik a hegesztési feladatnak megfelelően.
Ha ellentmondás van a tartomány és az aktuális érték között, az aktuális érték az
irányadó.
8. Nyomja meg egyszer a MENÜ gombot! Ekkor a feszültség érték állítható be. Nyomja
meg még egyszer a MENÜ gombot, ekkor az induktancia álítható be, ±10%-os
sávban. Változtatható a hegesztés stabilitása, az áthatolás és fröccsenés nagysá-
ga.
Ha harmadszor megnyomja a MENÜ gombot, visszatér a beállított feszültség és
huzalelőtoló sebesség értékekre.
9. 3 másodperccel a beállítás tán a beállított paraméter a kijelzőn villogni kezd, ami
azt jelenti, hogy az adatok mentése megtörtént.
10. A hegesztés megkezdésekor a kijelző mutatja a feszültséget és a beállított
áramerősséget.
11. A hegesztőpisztoly kapcsolóját felengedjük megállítva a hegesztést, a “HOLD” fe-
lirat még 3 másodpercig villog a kijelzőn és ekkor leáll a gázáramlás. 2 másodperc
múlva a kijelző visszaáll az alaphelyzetbe.
Tároló funkció
Ez a funkció automatikusan működik. Állítsa be a hegesztési értékeket amikor a
“Memory 1” világít és az értékeket a memóriában eltárolja a gép. Ha az érték meg-
változik, a memóriában felülírja az előző értéket. A hegesztési paramétereket 3
programhelyen tárolhatja “Memory 1/2/3”. A gomb megnyomásával választhat a
programok között.
HU
9

HU
Anyag-
vastagság Huzalátmérő Térköz Áramerősség Feszültség Hegesztési sebesség
Huzal
túlnyúlás Gáz áramlás
(mm) (mm) (mm) (A) (V) (cm/min) (mm) (L/min)
“I” Tompahegesztés Alacsony hegesztési sebesség
0.8 0.8,0.9 0 60-70 16-16.5 50-60 10 10
1.0 0.8,0.9 0 75-85 17-17.5 50-60 10 10-15
1.2 0.8,0.9 0 80-90 16-16.5 50-60 10 10-15
1.6 0.8,0.9 0 95-105 17-18 45-50 10 10-15
2.0 1.0,1.2 0-0.5 110-120 18-19 45-50 10 10-15
2.3 1.0,1.2 0.5-1.0 120-130 19-19.5 45-50 10 10-15
3.2 1.0,1.2 1.0-1.2 140-150 20-21 45-50 10-15 10-15
4.5 1.0,1.2 1.0-1.5 160-180 22-23 45-50 15 15
1.2 1.2-1.6 220-260 24-26 45-50 15 15-20
1.2 1.2-1.6 220-260 24-26 45-50 15 15-20
1.2 1.2-1.6 300-340 32-34 45-50 15 15-20
1.2 1.2-1.6 300-340 32-34 45-50 15 15-20
Nagy hegesztési sebesség
0.8 0.8,0.9 0 100 17 130 10 15
1.0 0.8,0.9 0 110 17-5 130 10 15
1.2 0.8,0.9 0 120 18-5 130 10 15
1.6 1.0,1.2 0 180 19-5 130 10 15
2.0 1.0,1.2 0 200 21 100 15 15
2.3 1.0,1.2 0 220 23 120 15 20
3.2 41641 0 260 26 120 15 20
3-6. Hegesztési paraméterek listája
A felsorolt értékek az alábbi táblázatokban, általános értékek és standard körülmények között
érvényesek.
3-5. Hibajelzések a kijelzőn
1. Huzalelőtoló hiba jelzése:
A kijelzőn a “-8- EE,-” hibajelzés folyamatosan villog ha a huzaltovábbítás nem
működik megfelelően. Indítsa újra a hegesztőgépet, ezután a kijelző mutatja a
hiba bekövetkezése előtt beállított paramétereket.
2. Túláram jelzése:
A kijelzőn a “-P- -EC-” hibajelzés folyamatosan villog, a hegesztőgép nem
működik megfelelően. Indítsa újra a hegesztőgépet, ezután a kijelző mutatja a
hiba bekövetkezése előtt beállított paramétereket.
3. Túlmelegedés védelem jelzése:
A kijelzőn a “-P- -EH” hibajelzés folyamatosan villog, a hegesztőgép nem működik
megfelelően. Ebben az esetben várja meg amíg a hegesztőgép lehül. Ha a
hőmérséklet 60 C0 alá csökken a hibajelzés megszűnik és folytathatja a hegsztést.
10
