MOUNTING INSTRUCTIONS DPS KIT V 22/06

DPS KIT J4C 20 TO 85
(EN)
ASSEMBLY INSTRUCTIONS
The DPS is a device for the J4C electric actuator
that turns the actuator into a servo controlled
valve posioner.
The DPS is a modulus with a microprocessor (CPU)
which digitally manages the analogical input and
output and compare them with the posion of the
actuator to establish a uniform relaon.
The analogical inputs are sent to the CPU where
they are processed for his connuous comparison
with the posion of the actuator, this allows to
obtain a very high sensivity next to a very high
repevity of the posion (see characteriscs).
The DPS in communicaon with the electronic
system of the actuator provides an integral mana-
gement of the moon of the actuator.
OUTSIDE BOX INSIDE BOX
02
INDEX

03
INDEX
ENGLISH -
ASSEMBLY INSTRUCTIONSDPS KIT 20/85
ENGLISH -ENGLISH -
ASSEMBLY INSTRUCTIONS

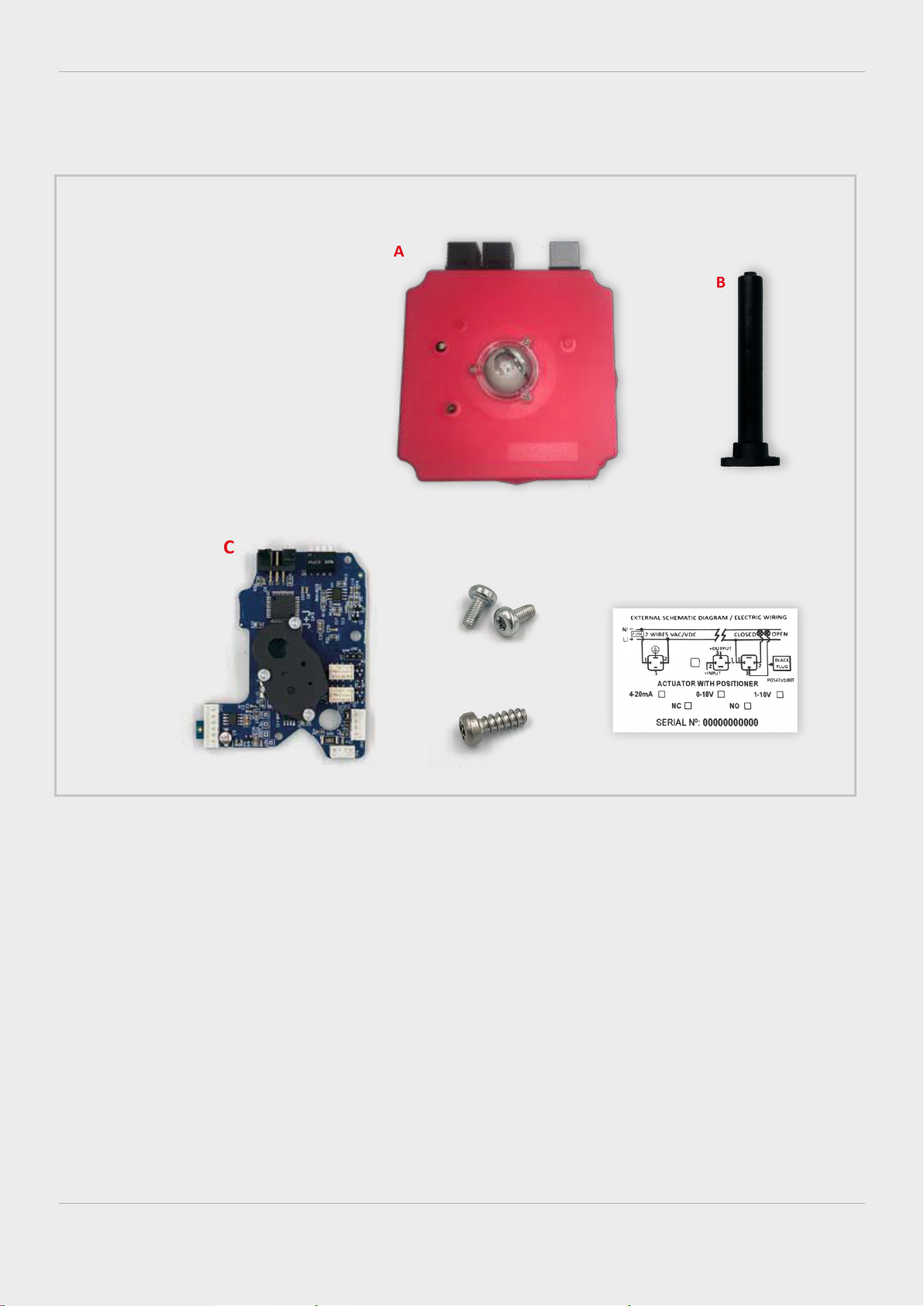

KIT COMPONENTS
Element A - 1 Cover
Element B- 1 Plasc column
Element C- 1 DPS posioner PCB
Element D- 2 Sheet metal Fixing screws
Element E- 1 Plasc Fixing screws
PREPARING THE COVER:
The cover of the kit is for a J4C BLUE-20, 35 and 55 models. In case you want to mount a kit on a J4C85,
follow the instrucons:
A
C
B
Remove the
sleeve 1and
leave the
Oring inside.
sleeve
O-ring
1
D
E
Introduce the
sleeve in hole
A and press it
unl is fully
inside (Fig.A)
introduce the
cap in hole B
and press it
unl it is fully
inside (Fig.B)
sleeve
cap
PLEASE READ CAREFULLY BEFORE MOUNTING.
VERY IMPORTANT!!!! PLEASE FOLLOW THE INSTRUCTIONS STEP BY STEP. BEFORE CONNECTING “A” PLUG TO THE
ACTUATOR,
CHECK THAT THE VOLTAGE IS THE SAME AS THE ONE SPECIFIED ON THE LABEL (CARTER).
TO CONVERT A STANDARD (ON-OFF) J4C BLUE ELECTRIC ACTUATOR INTO A MODULATING FUNCTION WITH POSI-
TIONER, PROCEED AS FOLLOWS:
Remove the
cap and leave
the o-ring
inside the hole
cap
O-ring
AB
* Fill in the document inside the kit, and send it to the fax number (93 871 32 72) or e-mail: in[email protected]om, shown in the document.

23
14

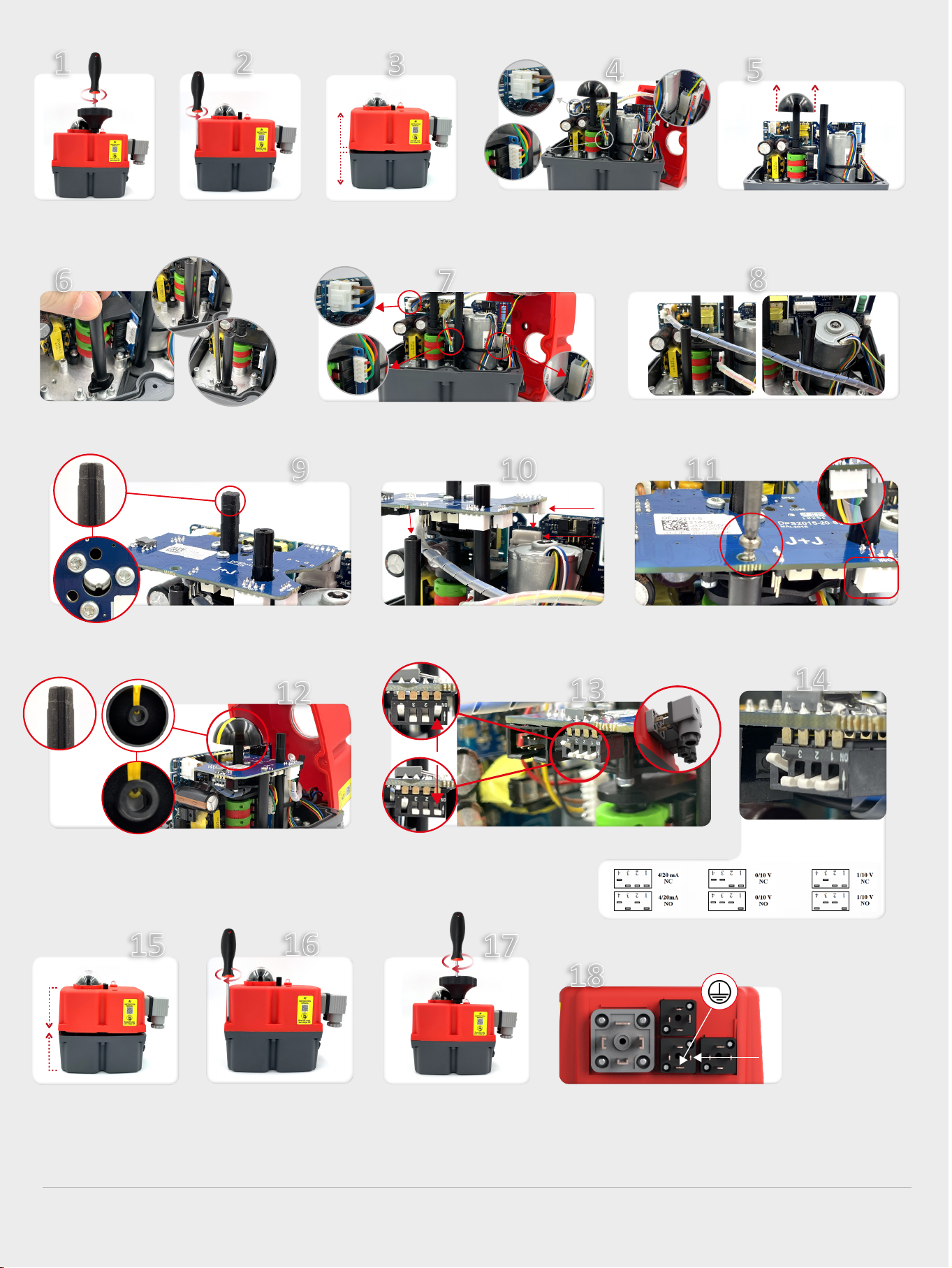

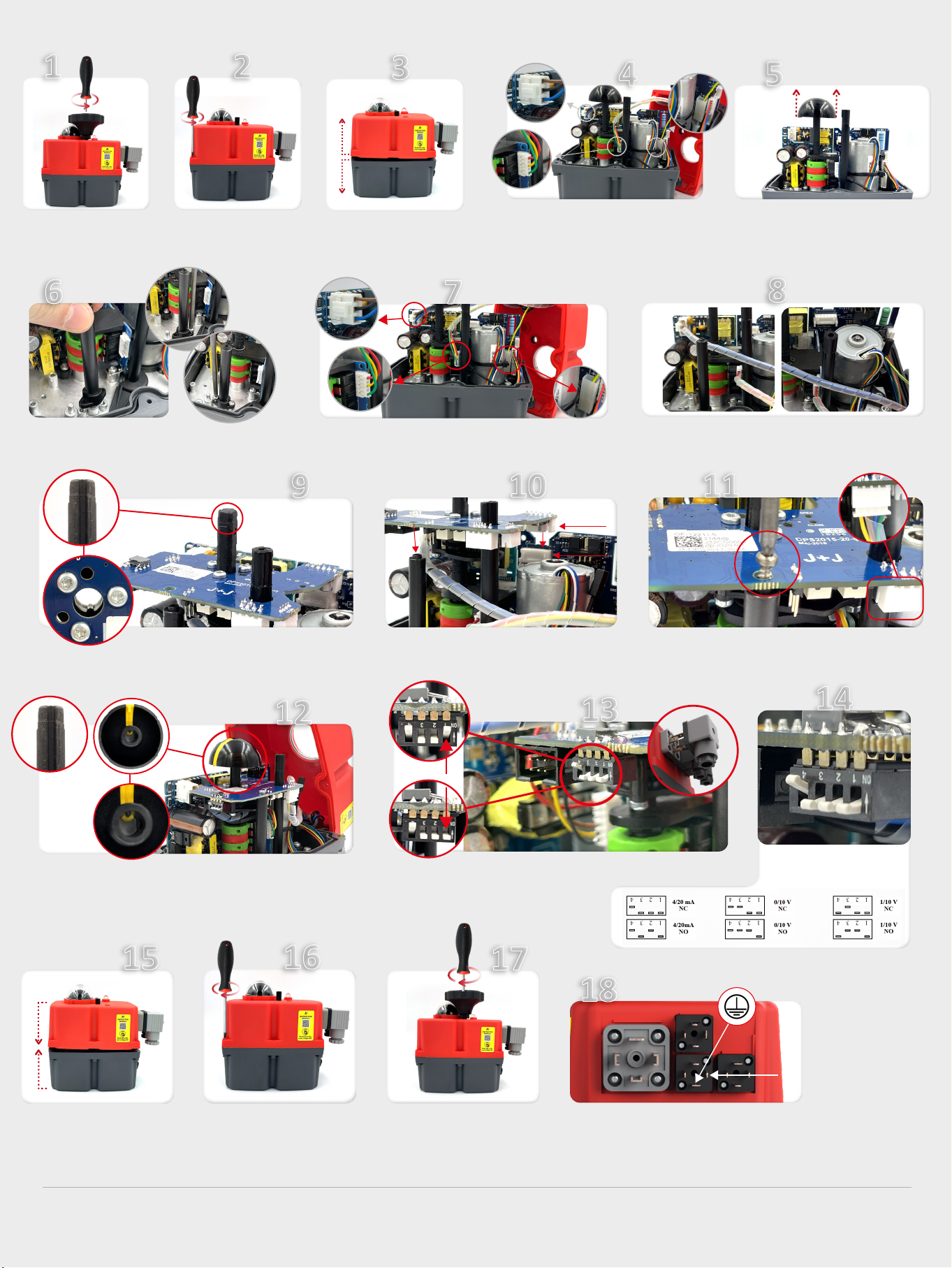

Remove the screw, which is fixing
the hand wheel.
Remove the 6 screws, which are fixing
the body to the cover of the actuator
Carefully li the cover. Remove the cables (from the cover) connected to the
actuator PCB (Fig. A, B and C).
5
Carefully remove the posion indicator.
A
B
C
10
JP3
JP2
119
Mount the DPS posioner PCB (Element C), matching the cle of
the sha with the key inside the DPS gear.
Press the DPS posioner PCB (Element C) along the sha unl the
PCB connector (JP3) is plugged in the actuator PCB connector (JP2).
Fix the DPS posioner PCB (Element C) to the plasc column (Element B) with the
plasc fixing screw (Element E) (Fig. A).
Connect the remaining cable (Element A) to the connector base on the DPS PCB
(Element C) (Fig. B).
A
B
Fix the cover to the body by using the 6
screws.
Carefully mount the cover, minding the cables
not to be pressed.
Mount the hand wheel on the sha and fix
it by using the screw.
15 17
Outer Set-Up: Only if necessary.
- B plug - Connect a cable between
PIN 1 and PIN Earth.
- A plug - Connect it to the power supply.
- B plug, disconnect the cable between
PIN 1 and PIN Earth.
The actuator will make a complete maneuver.
Connect B connector to the actuator.
The actuator is ready to work.
Mount the 3 outer connectors together with its rubber joints and fix
them to the cover, by using the screws.
18
PIN 1
A
BC
16
67
Fix the plasc column (Element B) on the base plate, by using
2 sheet metal fixing screws (Element D) (Fig. A, B and C).
Take the DPS cover (Element A) and connect its cables, following (Fig. A, B, C).
A
A
B
B
Place the menoned cables as per (Fig. A and B)
8
C
C
A B
14
12
Carefully insert the posion indicator, matching its inner key with the cle of the sha. In order to set the actuator up, use the DIPs shown in the picture. Put DIP 1 in ON posion (Fig. A),
connect the grey connector to the power supply (Fig. C). Put DIP 1 back to the prior posion (Fig. B).
Wait unl the actuator make a complete maneuver.
Use the configuraon you need by
moving the DIPs, according to the
instrumentaon signal:
13
B
A
C
B
