Jack Wolfskin Exolight II User manual

Exolight ii / iii
Tent Manual
Gebrauchsanleitung
Notice de Montage
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 1 13.08.13 12:58

2
ZEltPACKSACKiNhAlt
n1 Innen-/Außenzeltkombination
n1 Stangen- und Zubehörbeutel
n1 Aluminiumstangenverbund
n11 Heringe
n5 Abspannleinen mit Fixierer
n1 Reparaturhülse
CoNtENtS oF tENt PACK SACK
n1 inner tent and flysheet
n1 pole and accessory pouch
n1 aluminium pole system
n11 tent pegs
n5 guylines with attachment points
n1 pole repair sleeve
CoNtENU DU SAC DE tENtE
n1 ensemble tente intérieure/extérieure
n1 sac de piquets et d’accessoires
n1 raccord d’arceaux aluminium
n11 sardines
n5 haubans avec fixation
n1 manchon de réparation
Exolight ii / iii

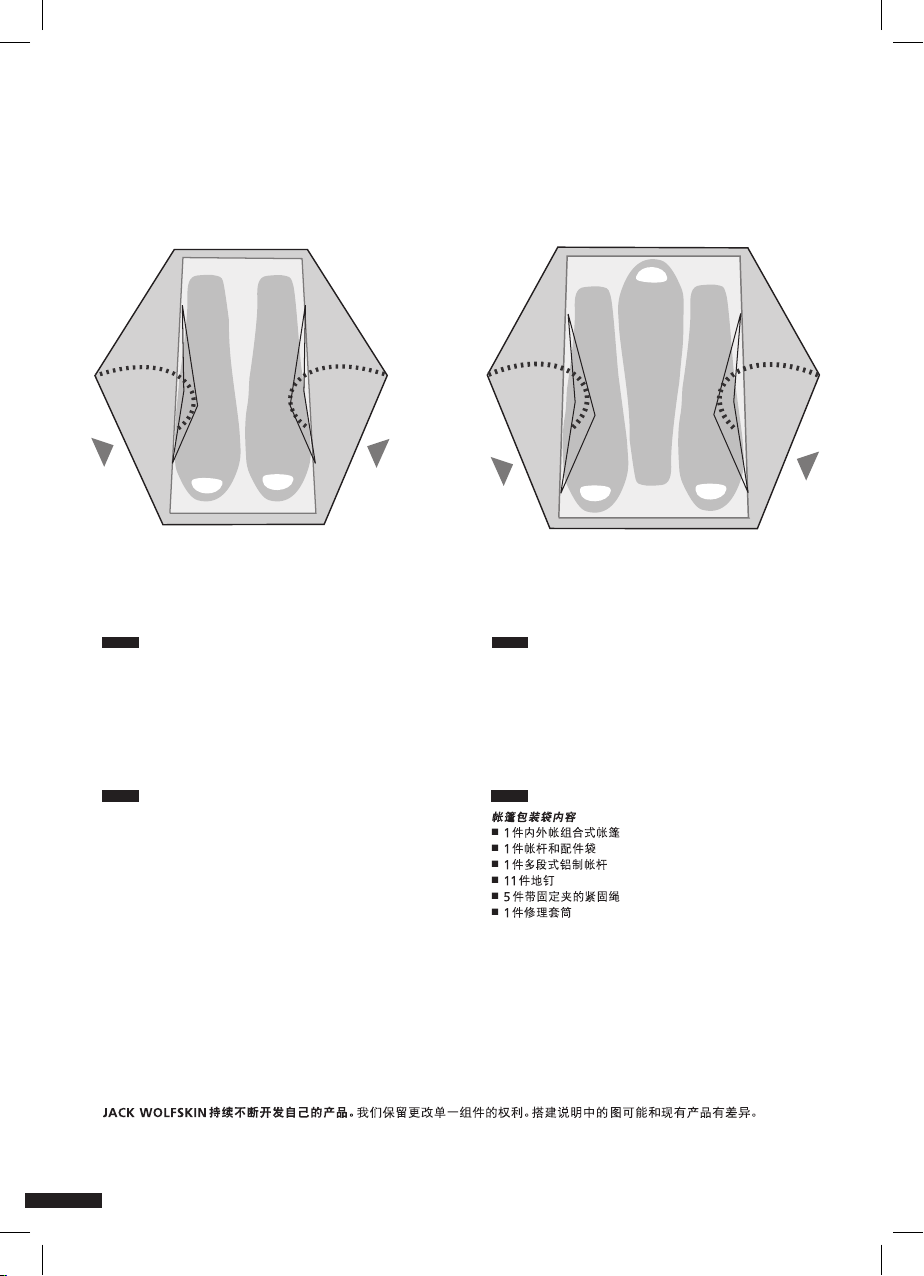

EXOLIGHT II EXOLIGHT III
At JACK WOLFSKIN we are continually improving and upgrading our products. We therefore reserve the right to make
changes to individual components. Diagrams used for the pitching instructions may differ slightly from the actual
product.
JACK WOLFSKIN entwickelt seine Produkte ständig weiter. Wir behalten uns vor, einzelne Komponenten zu verändern.
Abbildungen der Aufbauanleitung können vom aktuellen Produkt abweichen.
JACK WOLFSKIN développe continuellement ses produits. Nous nous réservons le droit de modifier certains compo-
sants. Les illustrations de la notice de montage peuvent différer du produit actuel.
DEEN
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 2 13.08.13 12:58

3
BElÜFtUNg
Ihr Zelt ist mit ausreichenden Belüftungsmöglich-
keiten ausgestattet. Sorgen Sie immer für eine gute
Luftzirkulation um die Gefahr der Kondenswasser-
bildung zu vermindern. Dennoch ist Kondenswasser-
bildung unvermeidbar. Verwechseln Sie Kondens-
wasser bitte nicht mit eindringender Feuchtigkeit.
PFlEgE
Reinigen Sie Ihr Zelt in aufgebautem Zustand
ausschließlich mit Wasser und wenig Seife. Befreien
Sie vor allem die Reißverschlüsse regelmäßig von
Schmutz und Sand. Auf keinen Fall in die Waschma-
schine oder Reinigung geben, da hier die Beschich-
tung irreversibel zerstört werden kann. Geeignete
Silikonschmiermittel schützen Stangen vor Korrosion
und Reißverschlüsse vor dem Einfrieren.
FEUER
Offenes Feuer und Flammen sind eine Gefahr für
Zeltgewebe. Vermeiden Sie offenes Feuer in unmittel-
barer Nähe des Zeltes.
AÉRAtioN
Votre tente est équipée de nombreuses possibilités
d’aération. Veillez toujours à une bonne circulation
de l’air pour limiter le risque de condensation dans la
tente. La condensation ne peut cependant pas être
complètement évitée. Ne pas confondre la condensa-
tion avec l’humidité qui pénètre de l’extérieur.
ENtREtiEN
Nettoyer votre tente, une fois montée, uniquement
avec de l’eau et très peu de savon. Nettoyer surtout
tous les zips régulièrement, en ôtant les saletés et le
sable. Ne jamais utiliser votre machine à laver ou le
pressing, ceci pourrait endommager le revêtement
de manière irréversible. Des produits lubrifiants en
silicone adaptés protègent les piquets de la corrosion
et empêchent les zips de geler.
FEU
Le feu et les flammes représentent un danger pour les
tissus de tentes. Évitez de placer la tente à proximité
d’un feu.
VENtilAtoN
Your tent is equipped with sufficient ventilation
options. Try to ensure that there is always a good
flow of air through the tent to reduce the risk of
condensation build-up. However, condensation
cannot completely be avoided. Please do not confuse
condensation with actual water penetration through
the fabric of the tent.
CARE
Clean your tent when pitched using only a little soap
and water. Zips in particular should be cleaned regu-
larly to remove dirt and grit. On no account should
the tent be machine-washed or dry-cleaned, since
this could cause irreversible damage to the protective
coating on the tent fabric. Suitable silicone-based
lubricants protect poles from corrosion and prevent
zips freezing.
FiRE PREVENtioN
Open fires and flames are a hazard for the tent ma-
terials. Avoid naked flames in the immediate vicinity
of the tent.
DE
EN
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 3 13.08.13 12:58

4
SChRitt 1StEP 1
1)
Beim ersten Aufbau: Sie sollten Ihr neues Zelt erst
einmal probeweise aufbauen und sich vor Antritt
der ersten Reise mit allen Aufbauschritten vertraut
machen.
Wählen Sie zunächst einen geeigneten Standort für
Ihr Zelt aus (1) und entfernen Sie dort alle spitzen
Gegenstände, die den Zeltboden beschädigen könn-
ten. Breiten Sie Ihr Zelt flach auf dem Boden aus und
fixieren Sie die vier Eckpunkte des Außenzeltes mit
den Heringen im Boden(2).
Achten Sie darauf, dass während des Aufbaus alle
Reißverschlüsse geschlossen sind.
Pitching your tent for the first time: we recommend
you do a dry run with your new tent, in order to
familiarise yourself with all the pitching instructions
before your first trip.

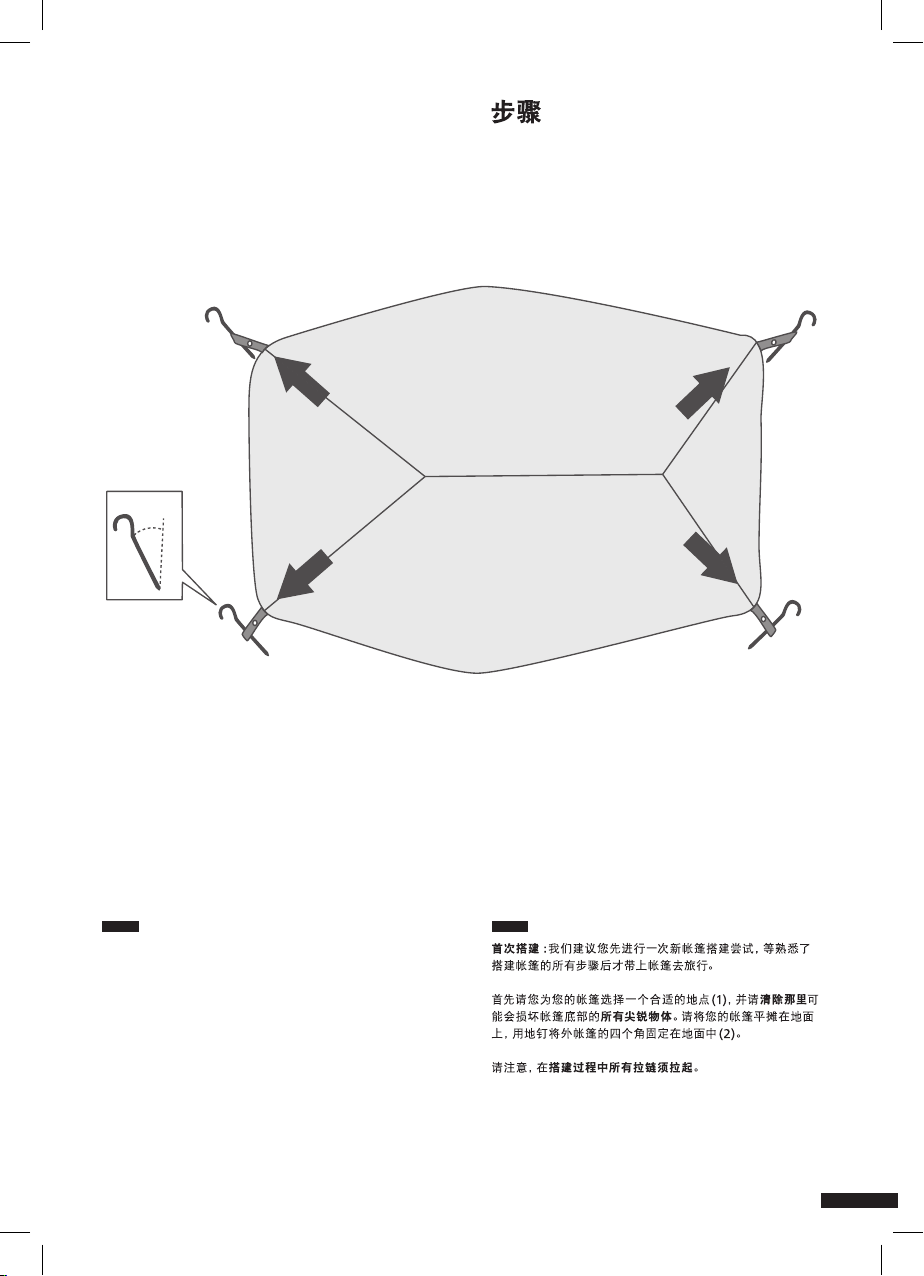

Choose a suitable site for your tent (1), removing all
sharp objects which might damage the groundsheet.
Spread the tent out flat on the ground and fasten the
four corners of the flysheet to the ground using tent
pegs (2).
Ensure that all zips are closed when pitching the tent.
DEEN
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 4 13.08.13 12:58

5
45°
Lors du premier montage : avant d’entamer votre
voyage, il est conseillé tout d’abord de procéder au
montage de votre nouvelle tente, afin de vous fami-
liariser avec les différentes étapes de montage.
Choisissez d’abord un emplacement adapté pour
votre tente (1) et enlevez tous les objets pointus qui
pourraient endommager le sol de la tente. Étalez
votre tente à plat sur le sol et fixez les quatre coins de
la tente extérieure au sol à l’aide de sardines (2).
Veillez à ce que tous les zips soient bien fermés
pendant le montage.
ÉtAPE 1 1
2)
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 5 13.08.13 12:58

6
2)
1)
Fügen Sie die Segmente des Stangenverbunds
sorgfältig zusammen, so dass diese fest ineinander
sitzen (1).
Legen Sie den Stangenverbund über das ausgebrei-
tete Zelt. Die weiter auseinander liegenden Arme
des Gestängeverbundes liegen über dem großen
Nahtdreieck des Außenzeltes, die enger aneinander
liegenden Arme des Gestängeverbundes liegen über
dem kleineren Nahtdreieck des Außenzeltes (2).
Stecken Sie die vier Gestängeenden in die vorgese-
henen Ösen an den Eckpunkten des Außenzeltes, es
bildet sich so eine Gestängekuppel (3).

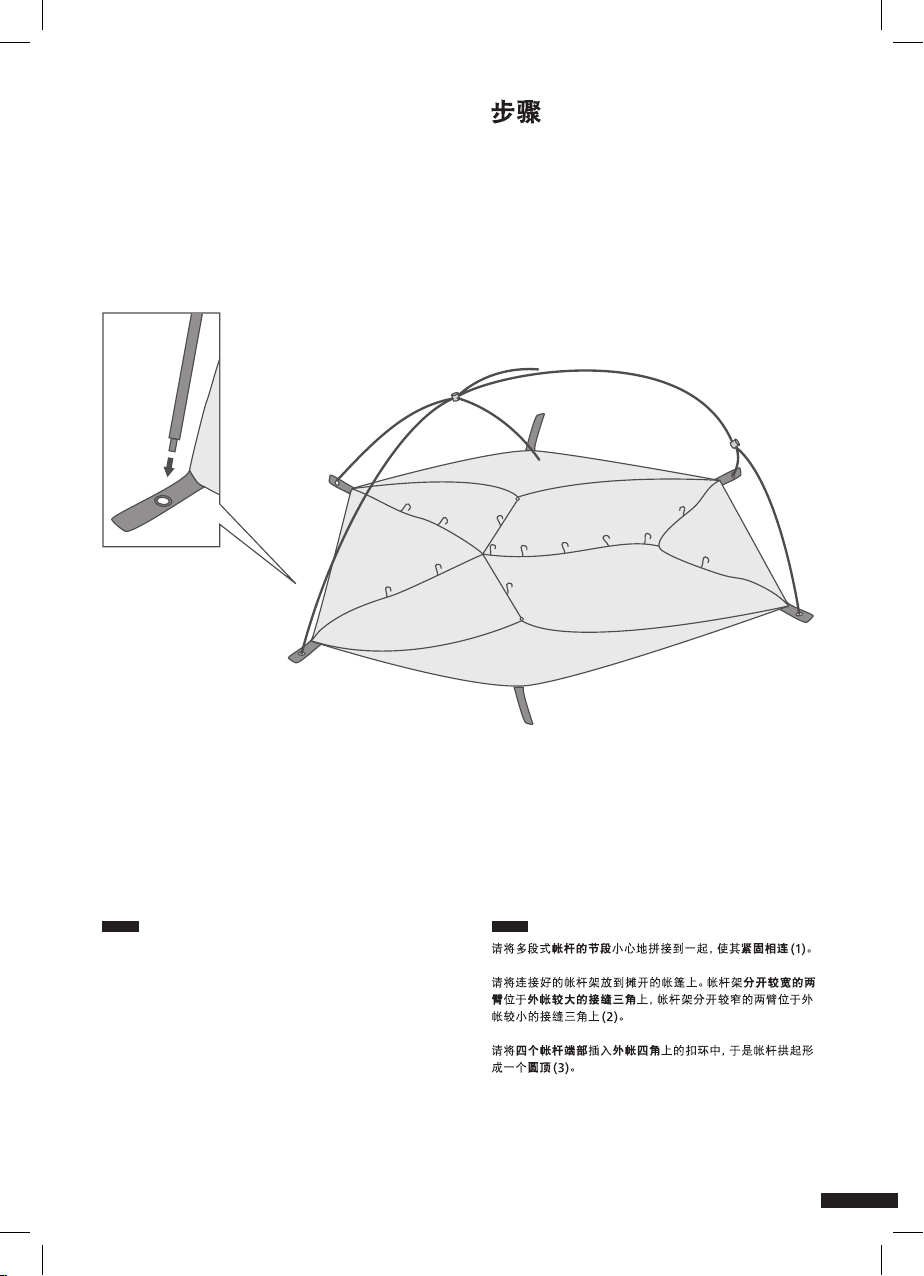

Carefully connect all sections of the pole system,
ensuring they lock together firmly (1).
Lay the pole system on top of the tent. The arms
spread furthest apart from each other in the pole
system should be positioned over the large triangle
of seams on the flysheet; the arms that are closer
together in the pole system should be positioned over
the small triangle of seams on the flysheet (2).
Insert the four pole ends into their respective eyelets
at the corners of the flysheet to make a pole dome (3).
SChRitt 2StEP 2
DEEN
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 6 13.08.13 12:58

7
Assemblez soigneusement tous les segments des
arceaux de manière à ce qu’ils soient bien imbriqués
les uns dans les autres (1).
Posez l’assemblage de ces arceaux sur la tente à
plat. Les extrémités des arceaux les plus écartés sont
placées sur la grande couture triangulaire de la tente
extérieure ; les extrémités moins écartées se trouvent
au-dessus de la petite couture triangulaire de la tente
extérieure (2).
Fixer les quatre extrémités des armatures dans les
œillets prévus aux extrémités de la tente extérieure
pour que les arceaux forment ainsi une coupole (3).
3)
ÉtAPE 2 2
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 7 13.08.13 12:58

8
1)
Befestigen Sie alle Clips des Außenzeltes am Gestänge.
Der Clip an der Spitze des großen Nahtdreiecks des
Außenzeltes gehört an die Mittlere-/Dachstange (1).
Spannen Sie beide Apsiden weit am Boden ab und re-
gulieren Sie die Spannung über die Bandschlaufen (2).

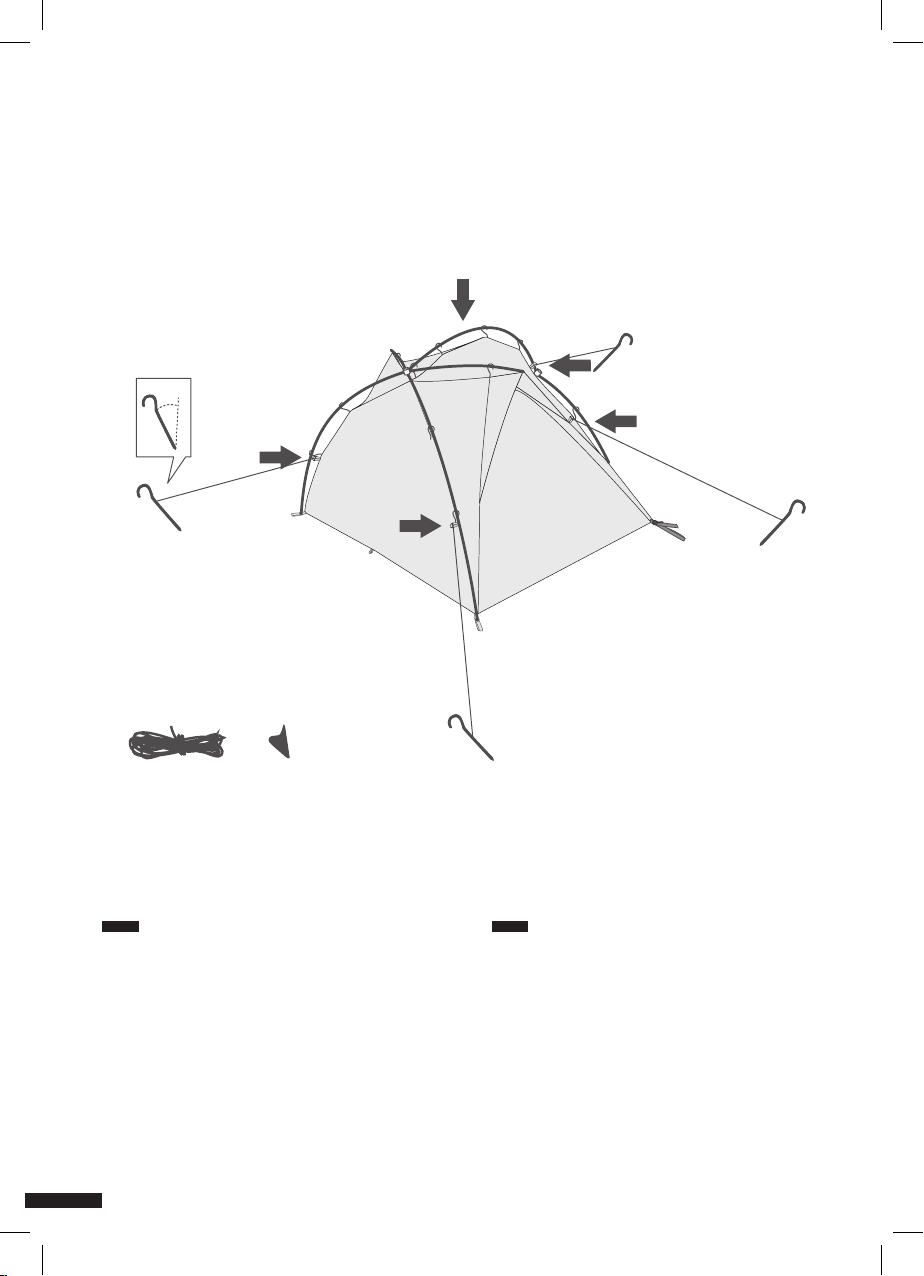

Attach all the clips on the flysheet to the poles. The
clip on the point of the large triangle of seams on the
flysheet attaches to the middle/ceiling pole (1).
Tension the vestibules far apart on the ground and
regulate the tension using the loops.
SChRitt 3StEP 3
DEEN
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 8 13.08.13 12:58

9
Fixez tous les clips de la tente extérieure aux arceaux.
Le clip situé sur la pointe de la grande couture trian-
gulaire de la tente extérieure se fixe sur l’armature
centrale du toit (1).
Tendez bien les deux apsides en les écartant au sol et
réglez la tension par les boucles de serrage (2).
2)
ÉtAPE 3 3
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 9 13.08.13 12:58

10
5 x5x
45°
1)
Die mitgelieferten fünf Abspannleinen und Fixierer
dienen zur optionalen Nutzung und werden an
den neonfarbigen Bandschlaufen des Außenzeltes
befestigt (1).
Fädeln sie zuerst die Abspannleine durch den Fixierer
(2), dann durch die Bandschlaufe des Zeltes (3),
zurück durch den Fixierer (4) und setzen an das Ende
der Abspannleine einen doppelten Knoten (5).
Die Abspannleinen haben ihre größte Wirkung, wenn
sie möglichst lang vom Zelt weggespannt sind. Bei
Nässe kann sich das Zeltmaterial dehnen. Es muss
dann etwas nachgespannt werden.
The five guylines and attachment points provided
may be attached to the neon loops on the flysheet (1)
for optional extra stability.

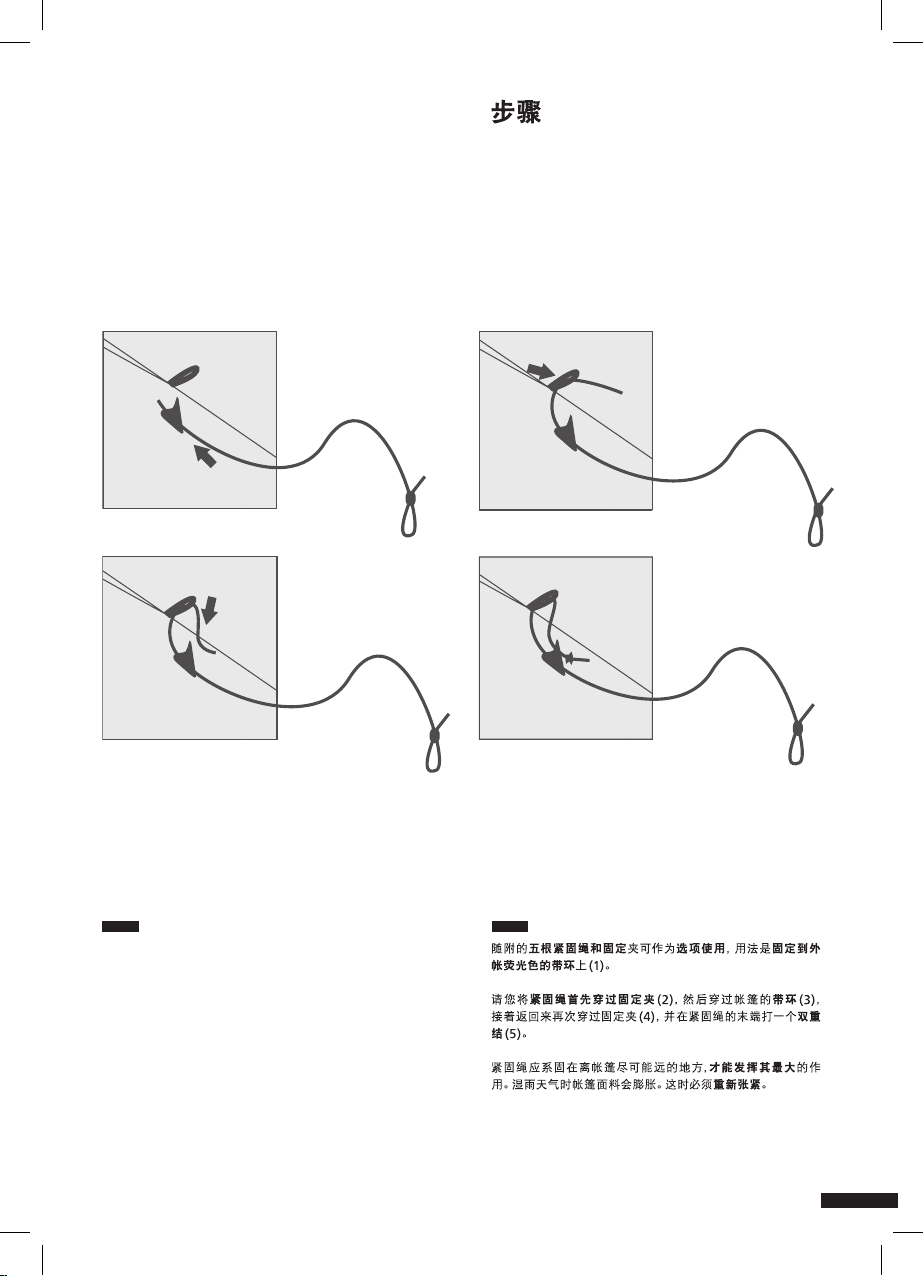

First, thread the guyline through the attachment
point (2), then through the loop on the tent (3), back
through the attachment point (4) and tie a double
knot in the end of the guyline (5).
The guylines are most effective when they are
fastened as far away from the tent as possible. When
wet, the tent material may stretch slightly. Reguy if
necessary.
SChRitt 4StEP 4
DEEN
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 10 13.08.13 12:58

11
Les cinq haubans et fixations fournis peuvent être uti-
lisés en option et se fixent sur les boucles de couleur
fluorescente de la tente extérieure (1).
Enfilez d’abord le hauban dans la fixation (2), ensuite
dans la boucle de la tente (3) puis de nouveau dans
la fixation (4) et terminez par un double nœud à
l’extrémité du hauban.
Les haubans seront d’autant plus efficaces qu’ils
seront montés de manière éloignée de la tente. En cas
d’humidité le matériau de la tente peut se détendre.
Il faut alors légèrement la retendre.
2)
4)
3)
5)
ÉtAPE 4 4
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 11 13.08.13 12:58

12
Der Abbau erfolgt in umgekehrter Reihenfolge
des Aufbaus. Um das Einpacken und den nächsten
Aufbau zu erleichtern, fassen Sie die Abspannleinen
so kurz wie möglich.
Dritteln Sie das Zelt längs (1) und rollen Sie das Zelt
mit Hilfe des Gestängesacks ein (2).
Disassembly takes place in the opposite order to
pitching. In order to simplify packing and your next
pitching experience, roll the guylines up as short as
possible.

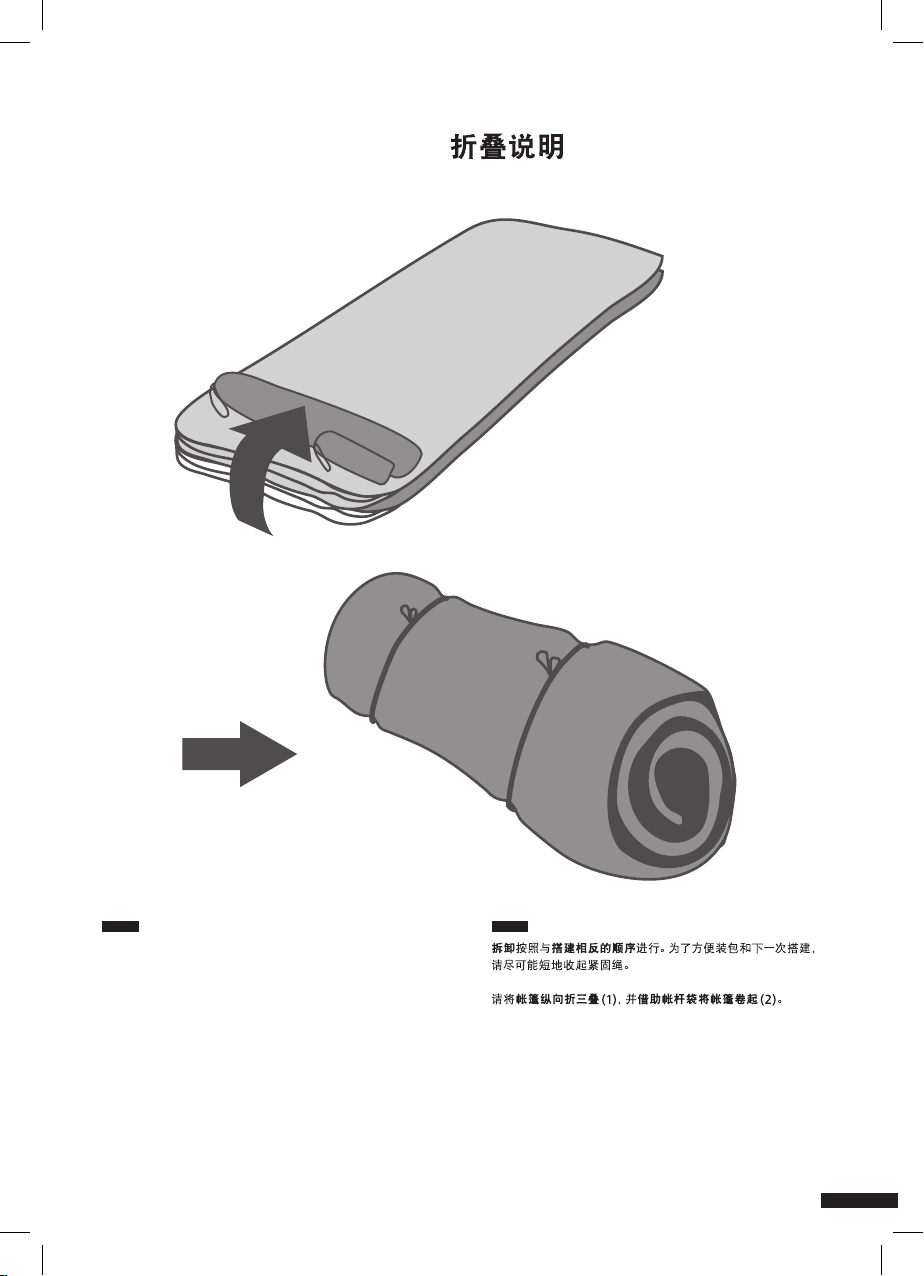

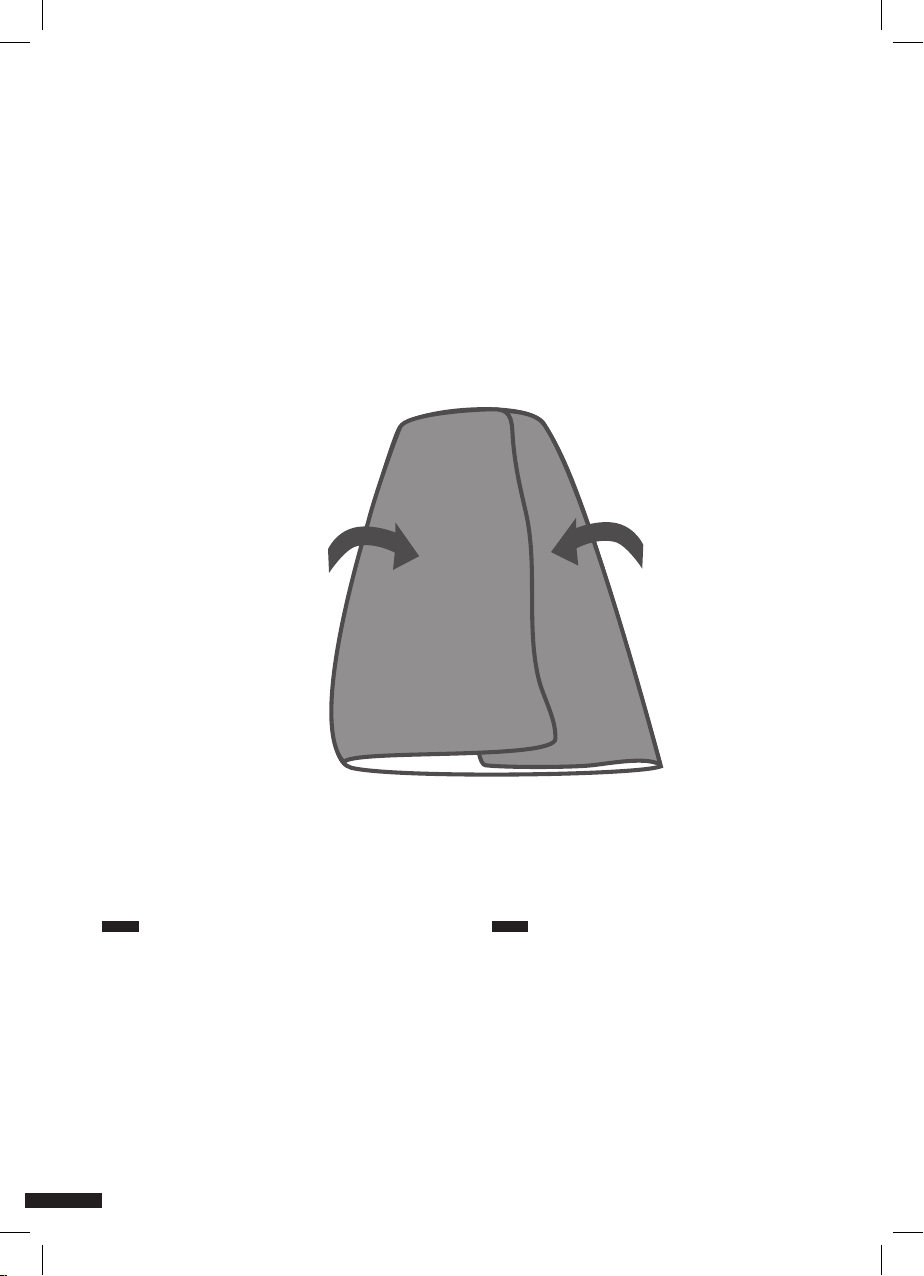

Fold the tent into thirds lengthways (1), and roll it up
around the pole pouch (2).
1)
FolDiNg iNStRUCtioNS
FAltANlEitUNg
DEEN
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 12 13.08.13 12:58

13
Pour démonter la tente, il faut reprendre les étapes
du montage dans le sens inverse. Afin de simplifier
le rangement et un futur montage, enroulez les
haubans au plus court.
Pliez la tente en trois dans la longueur (1) et enrou-
lez-la à l‘aide du sac d‘armatures (2).
2)
iNStRUCtioNS DE PliAgE
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 13 13.08.13 12:58

14
REPARAtUREN
Reparaturmaterialien für kleine Reparaturen
unterwegs liegen bei. Produktionsfehler werden im
Rahmen der Garantieleistungen repariert. Andere Re-
paraturen führen wir gegen eine Gebühr gerne aus.
Schicken Sie das gereinigte Zelt mit klarer Repara-
turkennzeichnung/-anweisung und Ihrem Kaufbeleg
über Ihren Fachhändler ein.
lAgERUNg
Bevor Sie Ihr Zelt längere Zeit lagern, muss es voll-
kommen durchgetrocknet sein, sonst besteht Gefahr
von Schimmel- und Stockfleckenbildung.
UV-StRAhlUNg
Ultraviolette (UV) Strahlung zerstört mit der Zeit alle
modernen Zeltmaterialien. Das spezielle Silikon-/
PU-Zeltmaterial erhöht die Lebensdauer gegenüber
herkömmlichen Zeltmaterialien, kann aber auf Dauer
der Natur nicht trotzen. Bitte vermeiden Sie deshalb
dauerhafte intensive Sonneneinwirkung. JACK WOLFSKIN
übernimmt keine Garantie für Schäden durch
UV-Strahlung.
RÉPARAtioNS
La livraison comprend un kit de réparation pour les
petites réparations en voyage. Les défauts de fabrica-
tion seront réparés dans le cadre de la garantie.
Nous effectuons volontiers toutes autres réparations
moyennant un paiement. Faites-nous parvenir la tente
nettoyée via votre revendeur en indiquant clairement
les endroits à réparer, accompagné de votre preuve
d‘achat.
StoCKAgE
Avant de stocker votre tente pour une durée pro-
longée, veillez à ce qu’elle soit complètement sèche,
faute de quoi des taches de moisissures ou de mouil-
lure peuvent se former.
RAYoNS UV
Au fil du temps, les rayons ultraviolets (UV) endom-
magent tous les matériaux modernes de tentes. Le
matériau de tente spécial en silicone/PU a une durée
de vie plus longue que les matériaux de tente tradi-
tionnels, mais à la longue il ne résiste pas non plus à
la nature. C’est pourquoi, nous vous recommandons
d’éviter toute exposition intensive de longue durée
au soleil. JACK WOLFSKIN décline toute responsabilité
quant aux dommages causés par des rayonnements UV.
REPAiRS
Repair materials for minor repairs during usage are
provided. Defects will be repaired as part of our guar-
antee. We will be pleased to perform other repairs for
a fee. Please ensure that the tent is in a clean state
and ask your nearest retailer to return it, enclosing
clear repair instructions and proof of purchase.
StoRAgE
Allow your tent to dry thoroughly before storing it
for any longer period. This will prevent mildew and
damp stains forming.
UV RADiAtioN
Ultraviolet (UV) radiation damages all modern tent
materials over the course of time. The special silicone/
PU tent material increases the service life in compari-
son with conventional tent materials, but cannot
permanently defy the effects of nature. For this reason,
please avoid subjecting the tent to intensive sunlight
for extended periods of time. JACK WOLFSKIN will not
assume any liability for damage caused by ultraviolet
light.
hiNwEiSENotES
EN DE
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 14 13.08.13 12:58

15
AUtRES CoNSEilS
Une forte tension de base des piquets, de la tente
extérieure et des haubans garantira une bonne
stabilité et une meilleure résistance aux intempéries
de votre tente. Vérifiez le bon maintien des arceaux
et tendez toujours fortement la tente extérieure et
les haubans. Mieux vaut prendre quelques minutes de
plus pour le montage, pour être tranquille lorsque le
mauvais temps arrive.
iMPERMÉABiliSANt À CoUtURES
Les coutures importantes sont recouvertes d’une
bande scellée spéciale. Il est recommandé de sceller
en plus les endroits des coutures, où des bandes ou
bien des cordons en caoutchouc ont été intégrés et
interrompent ainsi la bande scellée, avec le scellant à
coutures en polyuréthane fourni, en l’appliquant de
l’intérieur et de l’extérieur. Le collage est exclu de la
garantie.

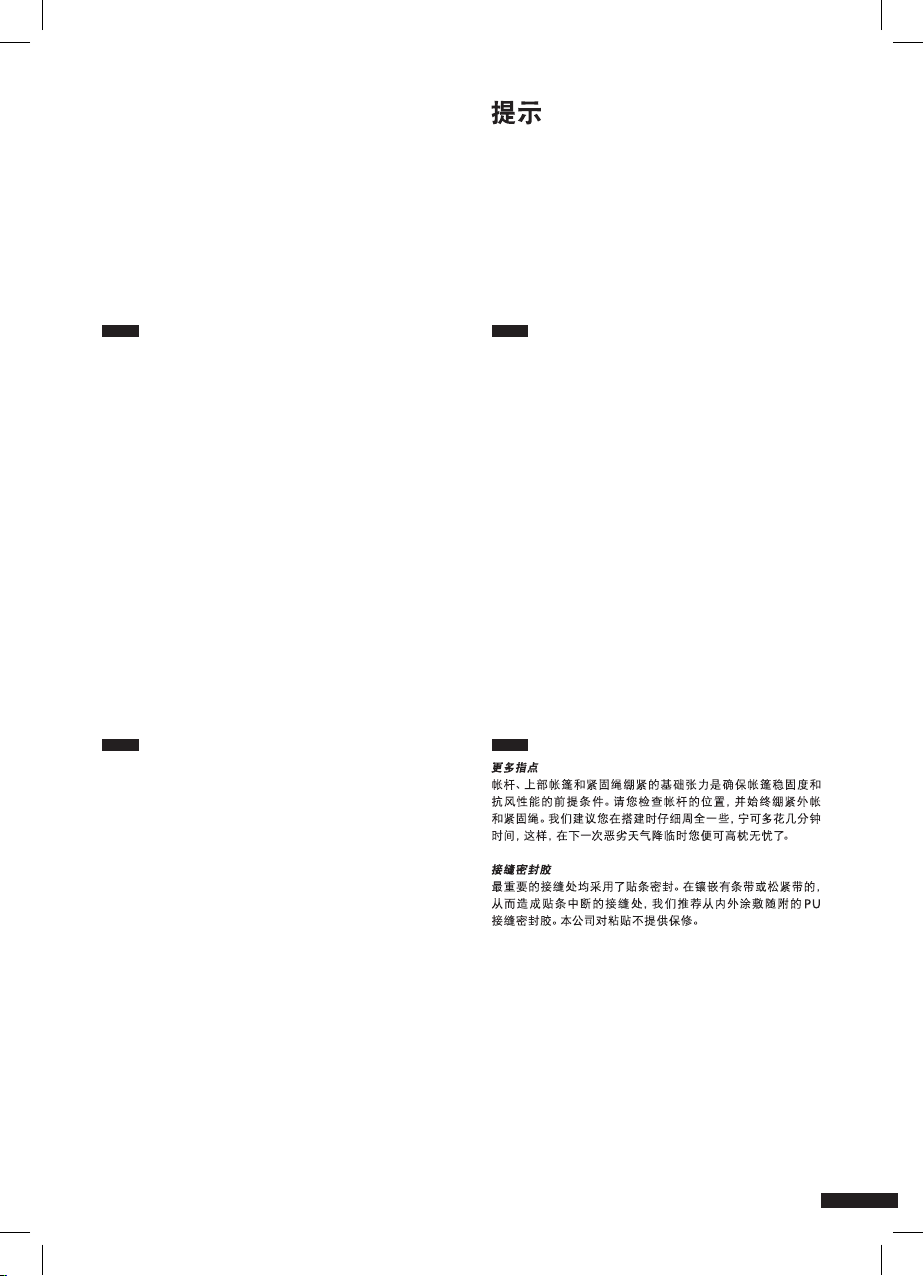

FURthER tiPS
Firmly tensioning the poles, flysheet and guylines is
the key to your tent remaining sturdy and wind-stable.
Check that the poles sit well and always tension the
flysheet and guylines firmly. Take your time; a few
minutes spent checking the tent during assembly will
mean that you can relax when the weather next turns
bad!
SEAM SEAlANt
The major seams feature a special tape seal. However,
we do recommend additional sealing both inside and
out with the PU seam sealant provided, particularly at
those points where straps or rubber tensioning loops
are integrated into the seam and thus interrupt the
continuity of the tape seal. We offer no guarantee on
the seam taping.
NotES
wEitERE tiPPS
Die stramme Grundspannung der Stangen, des Ober-
zeltes und der Abspannleinen sind die Voraussetzung
für besten Stand und Sturmstabilität Ihres Zeltes.
Überprüfen Sie den Sitz der Stangen und spannen Sie
Außenzelt und Abspannleinen immer straff aus. Inves-
tieren Sie beim Aufbau ruhig ein paar Minuten mehr
an Zeit und Ruhe, dann können Sie beim nächsten
Wettereinbruch ganz entspannt sein.
NAhtDiChtER
Die wichtigsten Nähte sind mit einer speziellen Naht-
bandversiegelung versehen. Es empfiehlt sich Nahtstel-
len, in die Bänder oder Gummilitzen mit eingefasst
sind und die so die Bandabklebung unterbrechen
von innen und außen zusätzlich mit beiliegendem PU
Nahtdichter abzudichten. Eine Garantie für die Verkle-
bung ist ausgeschlossen.
EN DE
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 15 13.08.13 12:58

16
Das EXOLIGHT II/III ist ein ultraleichtes, schnell aufzu-
bauendes, freitragendes Leichtgewichtszelt für 2 oder
3 Personen.
Das außenliegende, komplett zusammenhängende
Gestänge ermöglicht einen schnellen und wetter-
geschützten Aufbau. Die ultraleichten Materialien
und die spezielle Schnittführung ermöglichen eine
maximale Raumausnutzung bei geringstem Gewicht
und Packmaß.
2 Apsiden mit Belüftungsmöglichkeit und diverse
Ausstattungsdetails erhöhen den Komfort.
Le modèle EXOLIGHT II/III est une tente poids-plume
ultra légère, rapide à monter, autonome pour 2 ou 3
personnes.
L’armature des arceaux tous reliés est située à
l’extérieur et permet un montage rapide à l’abri des
intempéries. Les matériaux ultra légers et la coupe
spéciale assurent une utilisation maximale de l‘espace
et tout en pesant peu, ils offrent un faible encom-
brement.
Les 2 apsides avec possibilités d’aération, ainsi que
divers détails d‘équipement augmentent le confort.
The EXOLIGHT II/III is an ultra lightweight, fast-pitch,
self-supporting tent for two or three people.
The poles making up the external pole system are
all attached to each other to facilitate fast pitching,
which is protected from the weather. The ultra
lightweight materials and the special cut of the fabric
enable maximum use of space with minimum weight
and pack size.
Two vestibules with ventilation options and diverse
features increase comfort.
Exolight ii / iii
0813
www.jack-wolfskin.com
JACK WOLFSKIN
Ausrüstung für Draussen GmbH & Co. KGaA
Jack Wolfskin Kreisel 1
65510 Idstein · Germany
EN DE
FR Zh
N60741_Exolight_134099_Instruction_Sheets_130813_rz.indd 16 13.08.13 12:58
