ZeltPACKSACKinHAlt
n1 Innenzelt-/Außenzelt-Kombination
n14 (18)* Heringe, Reparaturmaterialien
im Heringspackbeutel
n1 Stangenpackbeutel
n2 (3) vorgebogene Alustangen
n1 Reparaturhülse
* Die Angaben für TIME TUNNEL III RT stehen immer
in Klammern.
COntentS OF tent PACK SACK
n1 inner tent/flysheet combination
n14 (18)* pegs, repair materials in peg bag
n1 pole bag
n2 (3) preshaped aluminium pole sections
n1 pole repair sleeve
* data for TIME TUNNEL III RT appear in this order in
brackets.
COntenu Du SAC De tente
n1 tente intérieure / ensemble double toit
n14 (18)* piquets, du matériel de réparation
dans le sac de piquets
n1 sac d’armatures
n2 (3) arceaux en aluminium
n1 douille de réparation
* Les indications entre paranthèse correspondent au
modèle TIME TUNNEL III RT.
JACK WOLFSKIN entwickelt seine Produkte ständig weiter. Wir behalten uns vor, einzelne Komponenten zu verändern.
Abbildungen der Aufbauanleitung können vom aktuellen Produkt abweichen.
At JACK WOLFSKIN we are continually improving and upgrading our products. We therefore reserve the right to make
changes to individual components. Diagrams used for the pitching instructions may differ slightly from the actual
product.
JACK WOLFSKIN développe et améliore ses produits en permanence. De ce fait nous nous réservons la possibilité de
modifier certains composants. Les illustrations du mode de montage peuvent différer légèrement de celles du produit
actuel.
TIME TUNNEL II RT TIME TUNNEL III RT
De en
FR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 2 13.08.13 17:03

3
De en
BelÜFtunG
Ihr Zelt ist mit ausreichenden Belüftungsmöglichkei-
ten ausgestattet. Sorgen Sie immer für eine gute Luft-
zirkulation um die Gefahr der Kondenswasserbildung
zu vermindern. Dennoch ist Kondenswasserbildung
unvermeidbar. Verwechseln Sie Kondenswasser bitte
nicht mit eindringender Feuchtigkeit.
PFleGe
Reinigen Sie Ihr Zelt in aufgebautem Zustand
ausschließlich mit Wasser und wenig Seife. Befreien
Sie vor allem die Reißverschlüsse regelmäßig von
Schmutz und Sand. Auf keinen Fall in die Waschma-
schine oder Reinigung geben, da hier die Beschich-
tung irreversibel zerstört werden kann. Geeignete
Silikonschmiermittel schützen Stangen vor Korrosion
und Reißverschlüsse vor dem Einfrieren.
FeueR
Offenes Feuer und Flammen sind eine Gefahr für
Zeltgewebe. Vermeiden Sie offenes Feuer in unmittel-
barer Nähe des Zeltes.
AÉRAtiOn
Votre tente est suffisamment équipée d’options pour
une bonne ventilation. Assurez-vous de toujours avoir
une bonne circulation d’air dans la tente pour réduire
la condensation. Malgré tout il est impossible de pré-
venir totalement la formation d’eau de condensation.
Ne confondez pas cependant eau de condensation et
pénétration d’eau au travers de la toile de tente.
entRetien
Nettoyez votre tente montée, uniquement à l’eau un
peu savonneuse. Les fermetures à glissière doivent
être nettoyées régulièrement pour les débarrasser de
la saleté et du sable. Ne surtout pas laver la tente à
la machine, ne pas faire à nettoyer à sec, ces types de
nettoyage causeraient une altération irréversible de
l’enduit protecteur de la toile. Des lubrifiants appro-
priés à base de silicone, protègent les arceaux de la
corrosion et les fermetures à glissière du gel.
Feu
Les feux ouverts et les flammes représentent un dan-
ger pour le tissu de Ia tente. Évitez de placer la tente
à proximité d’un feu ouvert.
VentilAtOn
Your tent is equipped with sufficient ventilation
options. Try to ensure that there is always a good
flow of air through the tent to reduce the risk of
condensation build-up. However, condensation
cannot completely be avoided. Please do not confuse
condensation with actual water penetration through
the fabric of the tent.
CARe AnD mAintenAnCe
Clean your tent when pitched, using only a little soap
and water. Zips in particular should be cleaned regu-
larly to remove dirt and grit. On no account should
the tent be machine washed or dry cleaned, since
this could cause irreversible damage to the protective
coating on the tent fabric. Suitable silicone-based
lubricants protect poles from corrosion and prevent
zips freezing.
FiRe PReVentiOn
Open fires and flames are a hazard for tent materials.
Avoid naked flames in the immediate vicinity of the
tent.
FRFR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 3 13.08.13 17:03

4
Beim ersten Aufbau: Sie sollten Ihr neues Zelt erst
einmal probeweise aufbauen und sich vor Antritt
der ersten Reise mit allen Aufbauschritten vertraut
machen.
Wählen Sie zunächst einen geeigneten Standort für
Ihr Zelt aus (1) und entfernen Sie dort alle spitzen
Gegenstände, die den Zeltboden beschädigen könn-
ten. Breiten Sie Ihr Zelt flach auf dem Boden aus und
fügen Sie die Segmente des Stangenverbunds A/B
sorgfältig zusammen, so dass diese fest ineinander-
sitzen (2).
Achten Sie darauf, dass während des Aufbaus alle
Reißverschlüsse geschlossen sind.

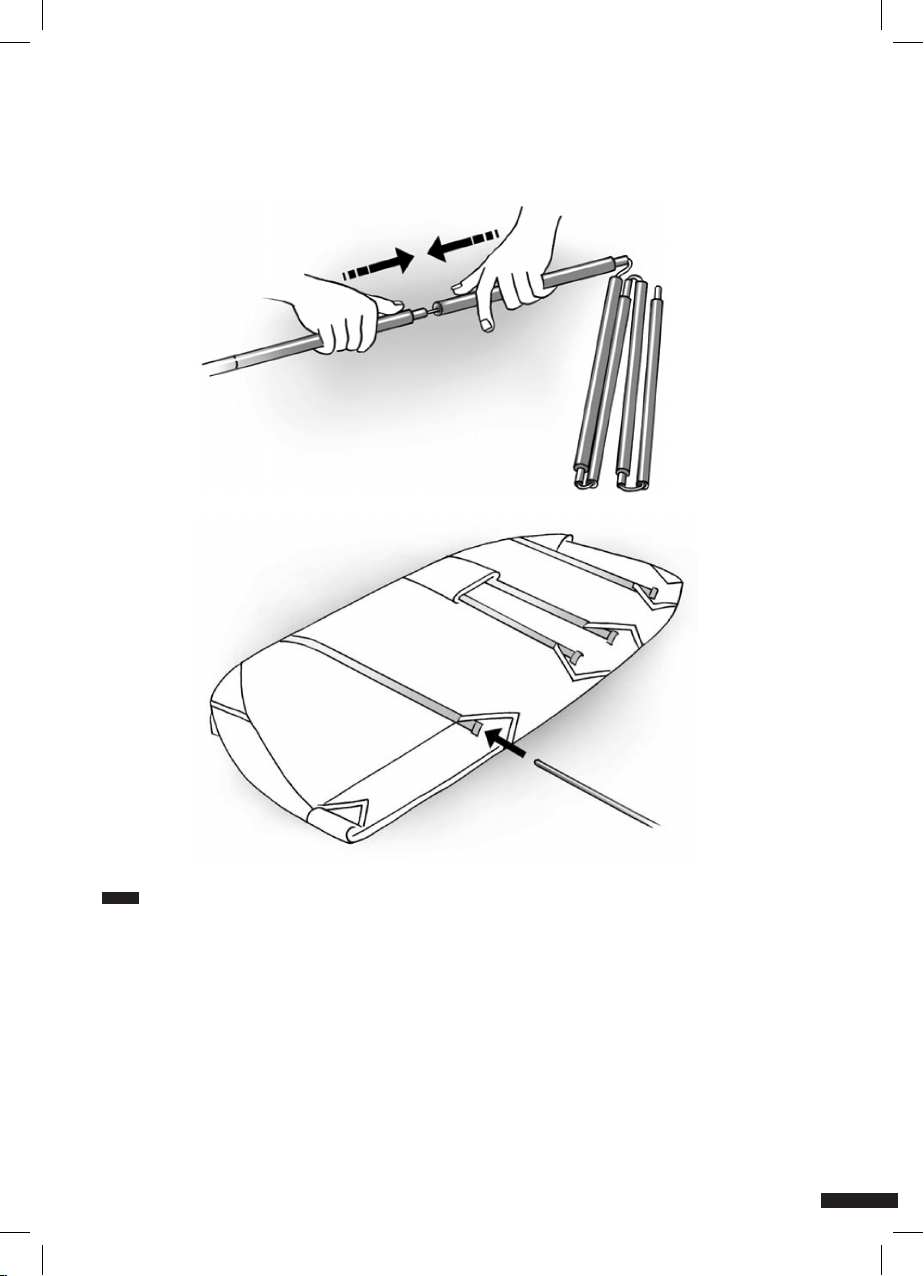

Pitching your tent for the first time: We recommend
you to do a dry run with your new tent in order to
familiarise yourself with all the pitching instructions
before your first trip.
Choose a suitable site (1), removing any sharp objects
which might damage the groundsheet. Spread out
the tent on the ground and carefully connect all pole
sections of the linked pole framework, ensuring they
lock together firmly (2).
Ensure that all zips are closed when pitching the tent.
1)
SCHRitt 1 SteP 1
enDe
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 4 13.08.13 17:03

5
Lors du premier montage : Avant d’entamer votre
voyage, il est conseillé tout d’abord de procéder au
montage de votre nouvelle tente, afin de vous fami-
liariser avec les différentes étapes de montage.
Choisissez d’abord un emplacement adapté pour
votre tente (1) et enlevez tous les objets pointus qui
pourraient endommager le sol de la tente. Étalez
votre tente à plat sur le sol et assemblez soigneuse-
ment tous les segments des arceaux, de manière à ce
qu’ils soient bien imbriqués les uns dans les autres (2).
Veillez à ce que tous les zips soient bien fermés
pendant le montage.
2)
ÉtAPe 1
FR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 5 13.08.13 17:03

6
1)

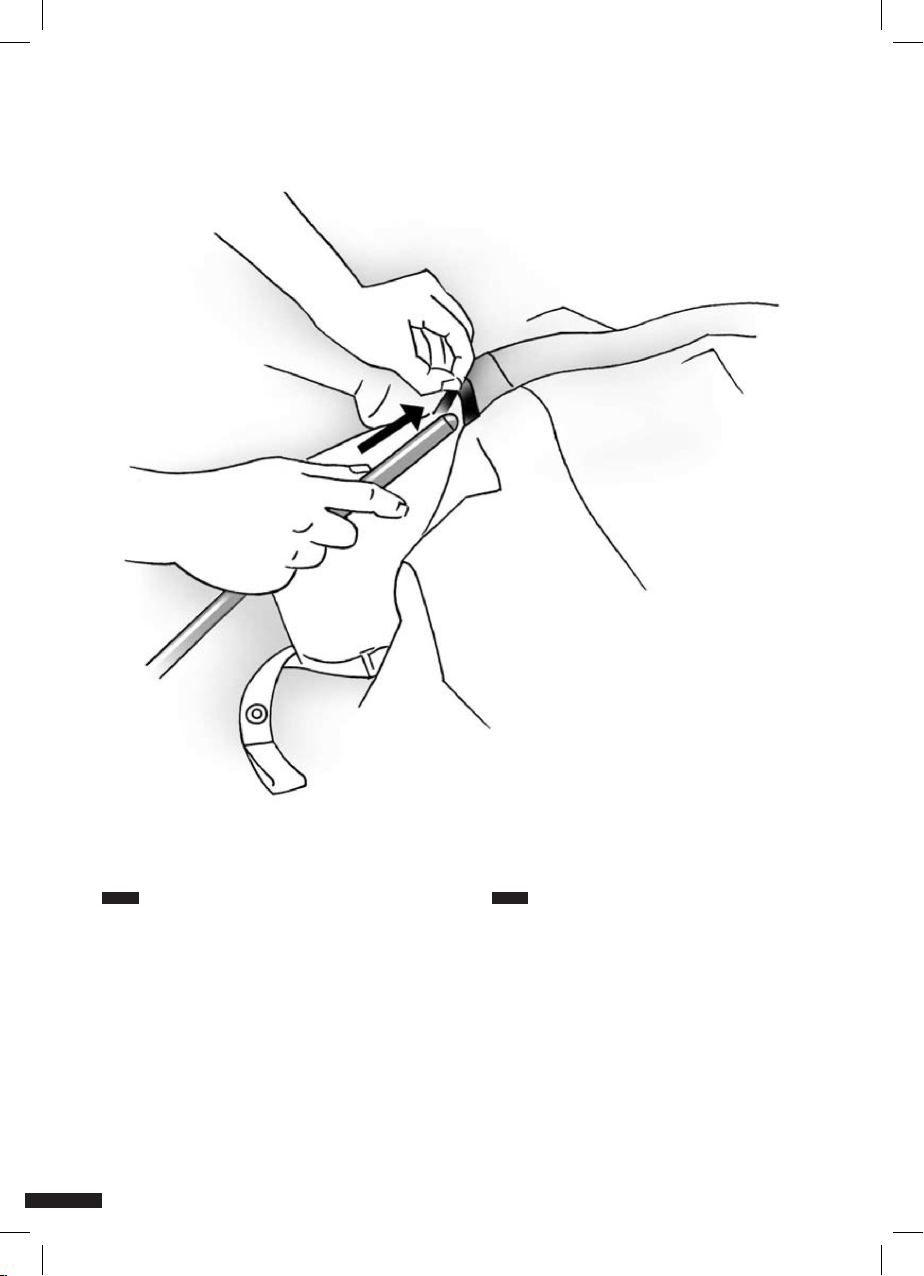

Führen Sie die Stangen nun vorsichtig in die ent-
sprechenden außen liegenden Stangenkanäle ein
(1). Wenden Sie keine Gewalt an. Wenn Sie auf Wi-
derstand stoßen während Sie die Stangen einführen
oder spannen, machen Sie das Problem ausfindig und
beheben Sie es.
Setzen Sie die Stangen unter Spannung, indem Sie die
spitzen Stangenenden jeweils in die dafür vorgesehe-
nen Ösen am offenen Stangenkanalende einstecken
(2A oder 2B).
Carefully insert the poles into their respective external
pole channels (1). Do not use force. If resistance is met
when the poles are inserted or tensioned, check and
remedy the problem.
Tension the poles by inserting the pole ends into
their respective eyelets at the open ends of the pole
channels (2A or 2B).
SCHRitt 2 SteP 2
enDe
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 6 13.08.13 17:03

7
2A) 2B)
Introduisez les arceaux d’armature dans leurs four-
reaux extérieures correspondants avec précaution (1).
Ne forcez pas. Si vous vous heurtez à de la résistance
pendant que vous introduisez les arceaux ou que
vous les tendez, cherchez-en la cause et éliminez-la.
Tendez les arceaux en insérant leurs extrémités dans
leurs oeillets respectifs placés à la fin des fourreaux
(2A ou 2B).
ÉtAPe 2
FR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 7 13.08.13 17:03

8

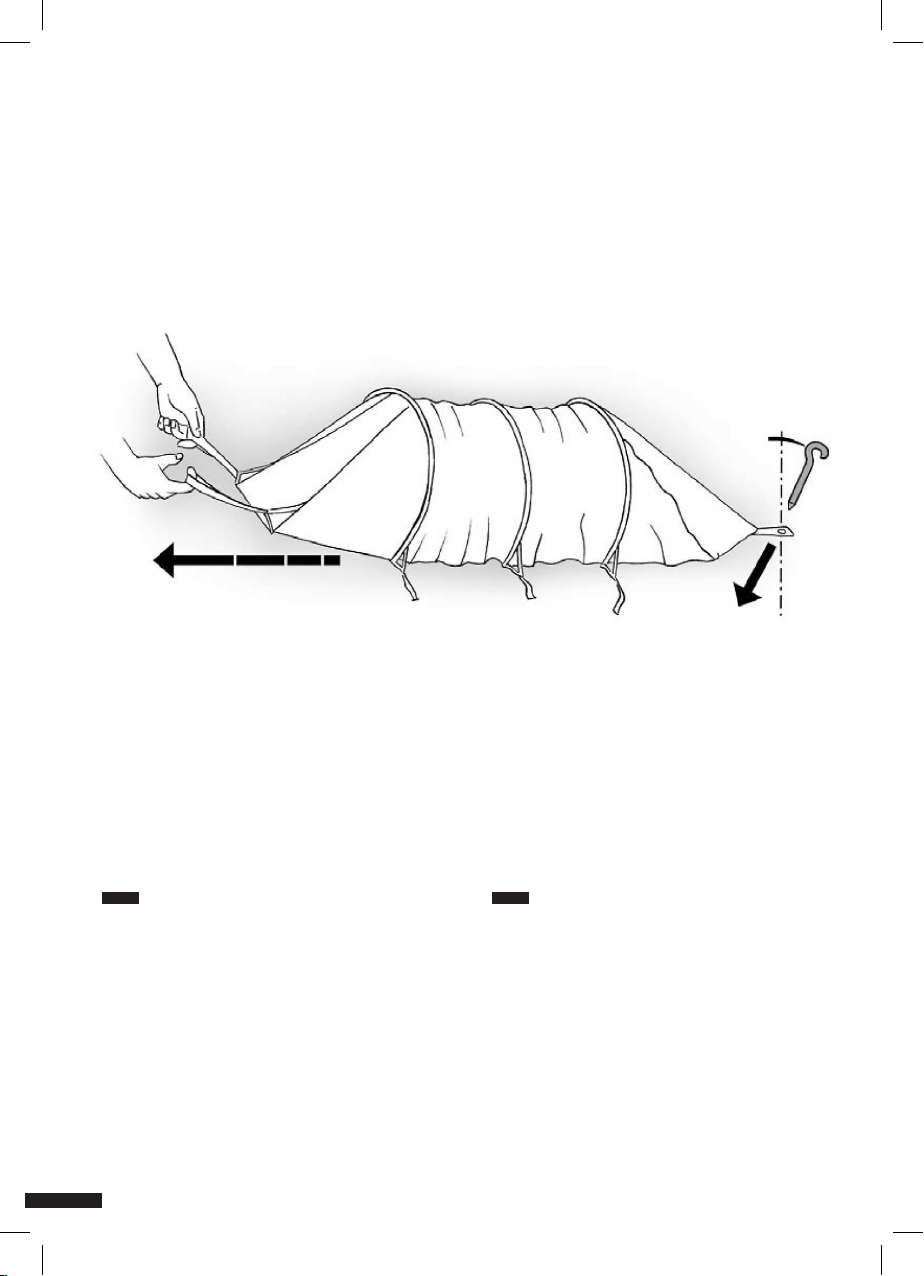

Stellen Sie sicher, dass alle Reißverschlüsse geschlos-
sen sind und fixieren Sie Ihr Zelt am Fußende (1).
Nehmen Sie dann die beiden vorderen Apsidenbefesti-
gungen in die Hand und ziehen Sie das Zelt nach vorne
hin wie eine Ziehharmonika auseinander. Richten Sie
das Zelt gerade aus und spannen Sie die vordere und
hintere Apsis an den Abspannpunkten mit Heringen.
Achten Sie darauf, dass die Bodenspannbänder des
Außenzeltes gleichmäßig gespannt sind und das Zelt in
einer Linie steht (2).
Making sure all zips are closed, anchor your tent at
the rear end (1).
Next, take hold of the two front porch anchor points
and pull the tent forward, opening it up like a concer-
tina. Straighten the tent and peg out the front and
rear porches.
Make sure that the flysheet guying tapes at ground
level are equally tensioned and that the tent is posi-
tioned in a straight line (2).
1)
45°
SCHRitt 3 SteP 3
enDe
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 8 13.08.13 17:03

9
Après que vous vous êtes assuré que toutes les
fermetures à glissière soient fermées, fixez l’arrière
de votre tente avec un piquet (1).
Puis saisissez les deux boucles de tension de l’abside
d’entrée et déployez votre tente en la tirant vers
l’avant comme un accordéon. Tendez la tente jusqu’à
ce qu’elle soit bien droite en fixant les piquets de
l’abside frontal et arrière.
Assurez-vous que les fixations des haubans du double
toit au niveau du sol soient tendues de manière égale
et que le positionnement de la tente soit en ligne
droite (2).
2)
ÉtAPe 3
FR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 9 13.08.13 17:03

10

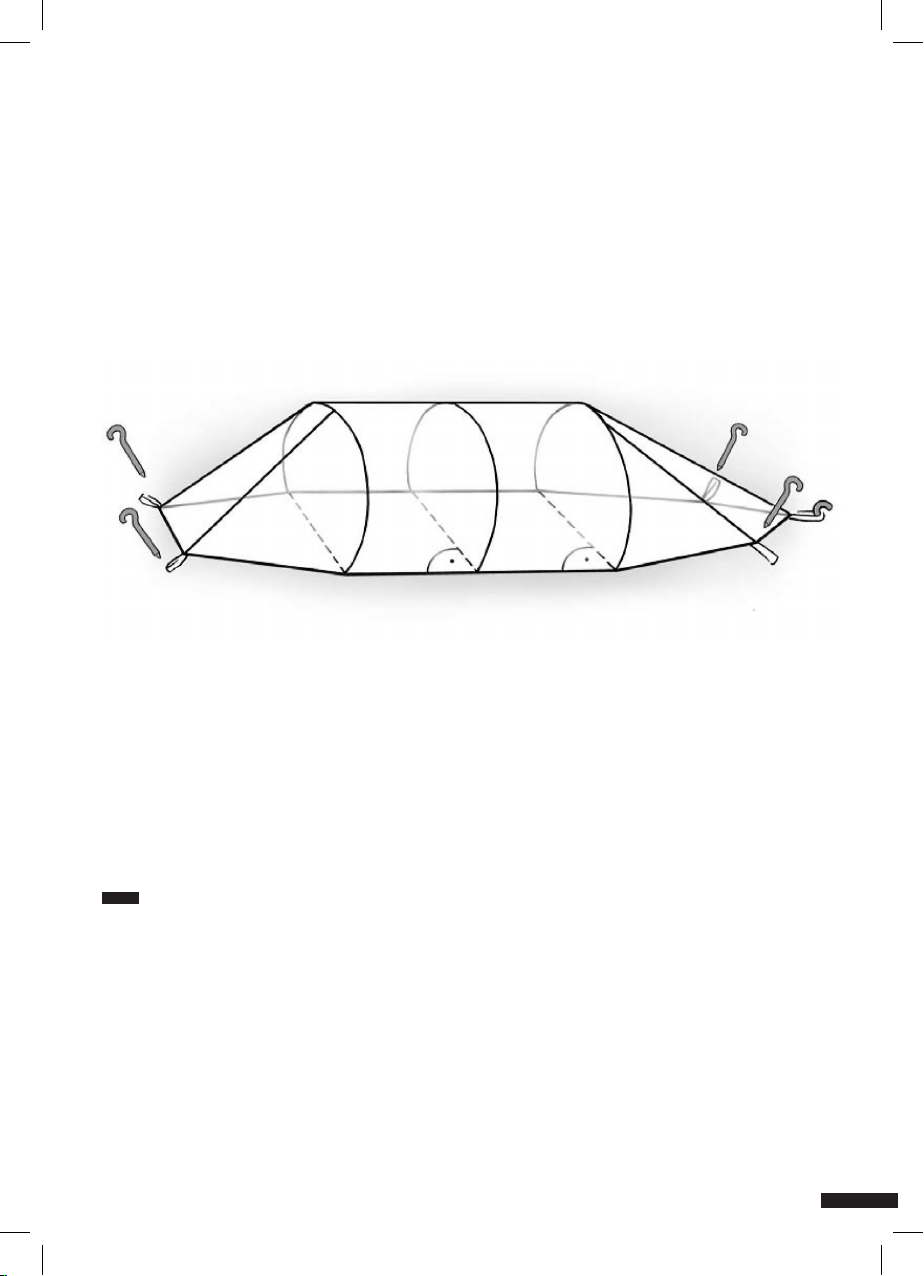

Fixieren und straffen Sie nachfolgend alle übrigen
Befestigungsschlaufen und REAL TUNNEL Abspann-
dreiecke (1). Spannen Sie Ihr Zelt anschließend mit
Hilfe der dafür vorgesehenen Abspannleinen und der
restlichen Heringe sturmstabil aus (2).
Die Abspannleinen an den in Längsrichtung hinteren
und vorderen Gestängekanälen sollen schräg nach
außen gespannt werden, so dass auch in Längsrich-
tung des Zeltes Spannung entsteht (3).
Bei Nässe kann sich das Zeltmaterial dehnen. Es muss
dann etwas nachgespannt werden (1).
Continue to tension the tent by pegging out the re-
maining anchor points and REAL TUNNEL tensioning
triangles (1). Peg out the remaining guy lines to make
the tent wind stable (2).
The guy lines on the front and rear pole channels
should be tensioned diagonally outwards so that
longitudinal tension is also created (3).
When wet, the polyester flysheet material may stretch
slightly. Retension if necessary (1).
1)
SCHRitt 4 SteP 4
enDe
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 10 13.08.13 17:03

11
Continuez à dresser la tente en fixant les points
d’attache restante et les haubans à triangle du REAL
TUNNEL (1).
Fixez avec des piquets les haubans restants afin de
stabiliser la tente au vent (2/3).
Par temps humide, le double toit en polyester peut
légèrement se détendre. Si nécessaire retendre (1).
3)
2)
45°
ÉtAPe 4
FR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 11 13.08.13 17:03

12

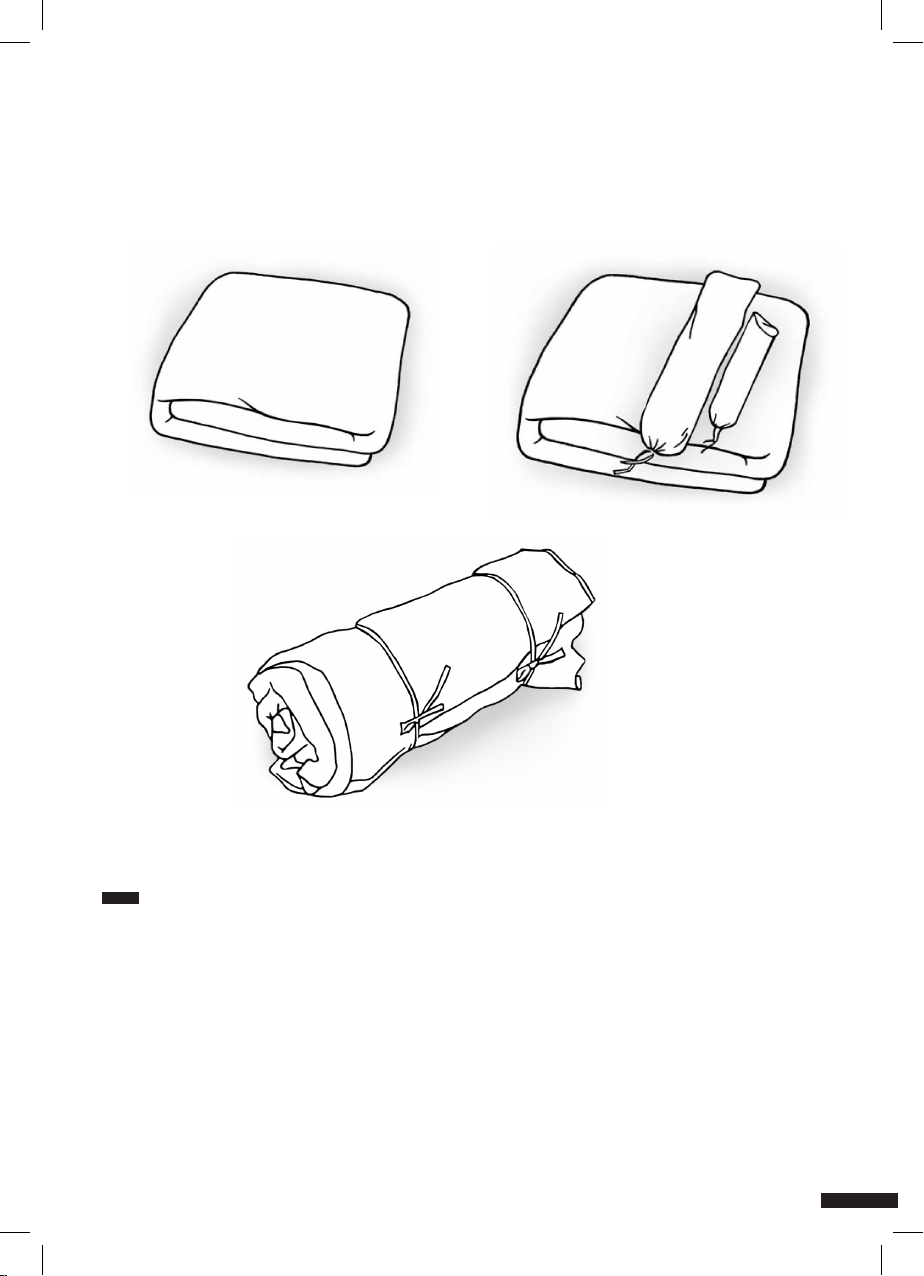

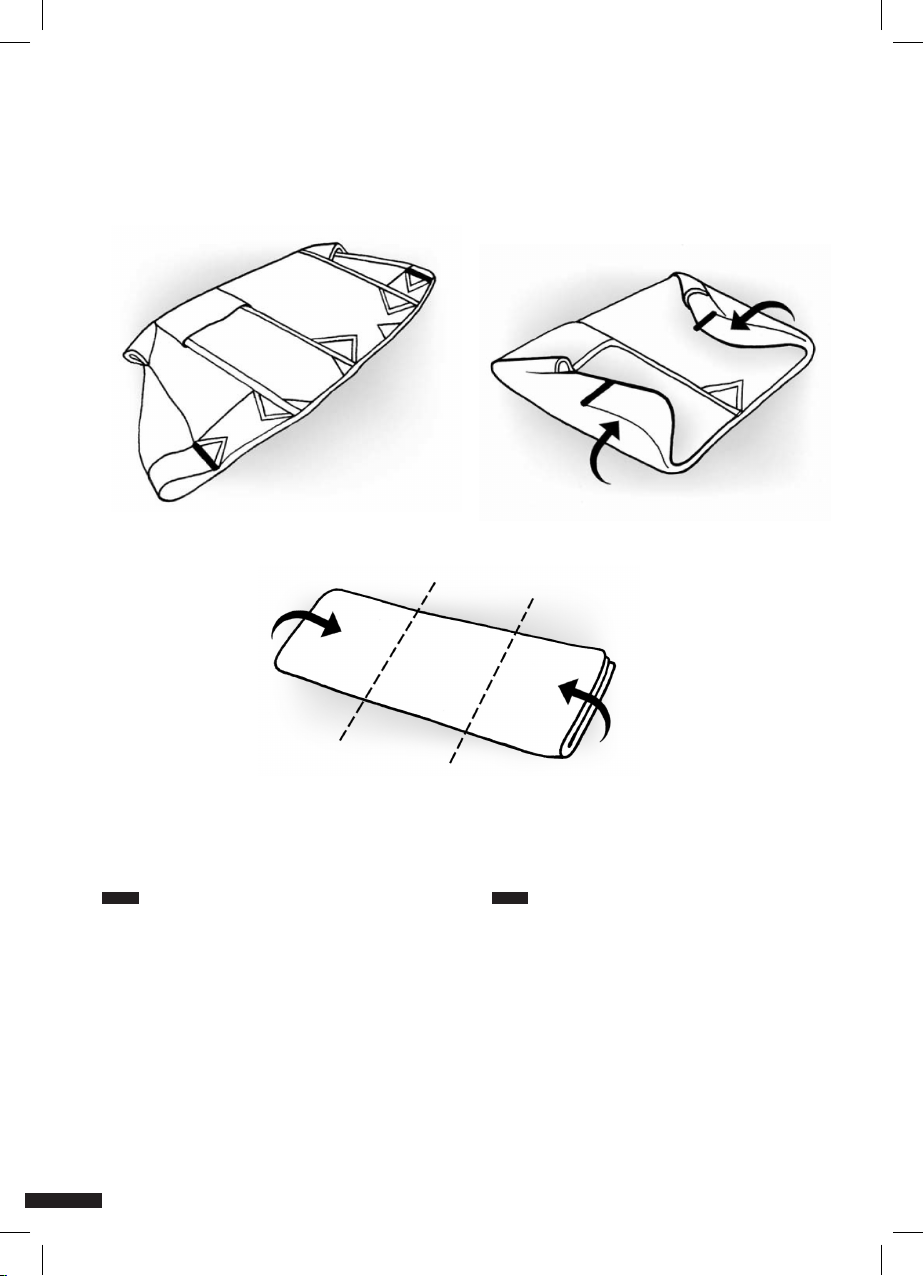

Achten Sie beim Einfalten des Zeltes darauf, dass
die REAL TUNNEL Stabilisatoren immer parallel zur
Rollrichtung liegen.
Legen Sie das Zelt längs halbiert auf die Seite (1) und
und schlagen Sie die Apsiden ein (2).
Dritteln Sie das Zelt erst längs (3) und dann quer (4).
Schließlich wird das Zelt mit Hilfe des Gestängesacks
eingerollt (5/6).
Folding the tent: When folding the tent, make sure
that the REAL TUNNEL stabilisers always lie at right
angles to the direction in which the tent is rolled up.
Fold the tent in two, lay it on its side (1) and fold in
the vestibule sections (2).
Fold the tent lengthways into three (3) and then
crossways (4).
Finally, roll the tent up around the pole bag (5/6).
FAltAnleitunG
FOlDinG inStRuCtiOnS
1) 2)
3)
enDe
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 12 13.08.13 17:03

13
Pliage de la tente: Avant de plier votre tente assurez-
vous que les stabilisateurs du REAL TUNNEL soient
toujours étalés à angle droit et dans la direction vers
laquelle vous allez rouler la tente.
Pliez la tente en deux, étalez-la son côté (1) et pliez-la
en trois comme sur le croquis (2).
Pliez la section de l’abside (3), puis pliez la tente dans
sa longueur en six (4).
Pour finir, roulez la tente autour du sac d’arceaux (5/6).
inStRuCtiOnS De PliAGe
4) 5)
6)
FR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 13 13.08.13 17:03

14

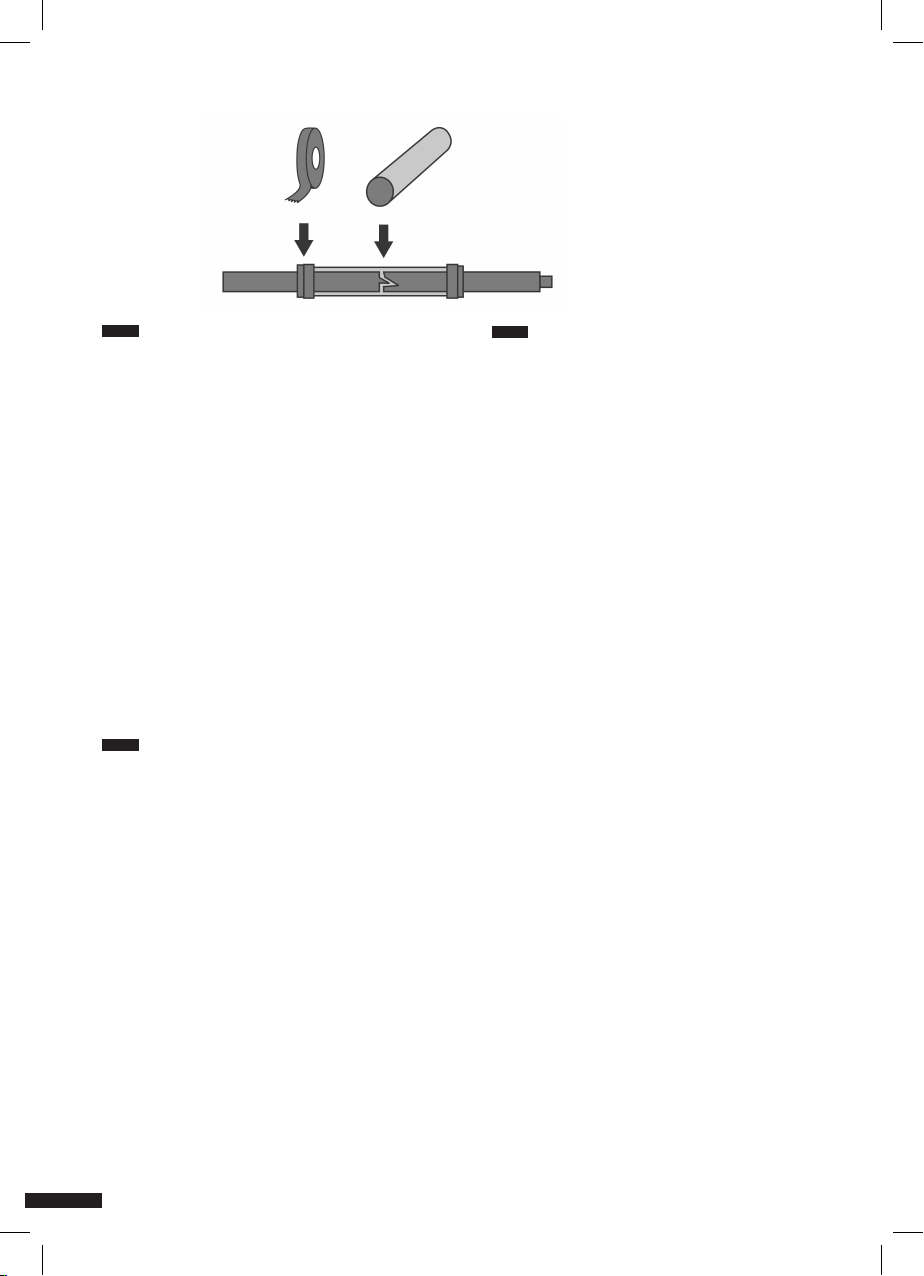

RePARAtuRen
Reparaturmaterialien für kleine Reparaturen unter-
wegs liegen bei. Produktionsfehler werden im
Rahmen der Garantieleistungen repariert. Andere
Reparaturen führen wir gegen eine Gebühr gerne
aus. Schicken Sie das gereinigte Zelt mit klarer
Reparaturkennzeichnung/-anweisung und Ihrem
Kaufbeleg über Ihren Fachhändler ein.
lAGeRunG
Bevor Sie Ihr Zelt längere Zeit lagern, muss es voll-
kommen durchgetrocknet sein, sonst besteht die
Gefahr von Schimmel- und Stockfleckenbildung.
uV-StRAHlunG
Ultraviolette (UV) Strahlung zerstört mit der Zeit alle
modernen Zeltmaterialien. Das spezielle Polyester-
Zeltmaterial erhöht die Lebensdauer gegenüber her-
kömmlichen Nylon- Zeltmaterialien, kann aber auch
auf Dauer der Natur nicht trotzen. Bitte vermeiden
Sie deshalb dauerhafte intensive Sonneneinwirkung.
JACK WOLFSKIN übernimmt keine Garantie für Schä-
den durch UV-Strahlung.
RÉPARAtiOnS
Le matériel pour les petites réparations en cours de
voyage est fourni avec la tente. Tout défaut de fabri-
cation est couvert par la garantie. Nous effectuons
volontiers les autres réparations contre paiement à
un tarif raisonnable. Veuillez nous envoyer la tente
nettoyée, en joignant le ticket de caisse, par l’intermé-
diaire de votre magasin spécialisé le plus proche, avec
de claires instructions de réparation.
StOCKAGe
Avant d’être stockée pendant une durée prolongée,
la tente doit être entièrement sèche, afin de prévenir
la formation de moisissures et de tâches d‘humidité.
RAYOnnement ultRAViOlet
Avec le temps, les rayons ultraviolets réduisent la
résistance de toutes les toiles de tente. La toile
spéciale en polyester accroît la longévité de la tente
par rapport à celles en Nylon traditionnelles, mais à la
longue, elle ne peut résister de manière permanente
aux effets de la nature. De ce fait nous vous prions
donc d’éviter toute exposition intensive de longue
durée au soleil. JACK WOLSKIN n’assume aucune
garantie pour les dommages causés par les rayons
ultraviolets.
RePAiRS
Repair materials for minor repairs during usage are
provided. Production faults will be repaired under
the terms of our guarantee. Our service department
will be pleased to perform other repairs for a small
charge. Please send in your cleaned tent via your
nearest dealer, enclosing clear repair instructions and
proof of purchase.
StORAGe
Allow your tent to dry thoroughly while still assem-
bled before storing it for any longer period. This will
prevent mildew and damp stains forming.
uV liGHt
Ultraviolet (UV) radiation reduces the tearstrength
of all tent materials in the course of time. The special
polyester tent material increases the service life in
comparison with conventional nylon materials. Tarp
materials, however, cannot permanently defy the
effects of nature. Therefore, please avoid subjecting
the tarp to intensive sunlight for extended periods of
time. JACK WOLFSKIN will not assume any liability for
damage caused by ultraviolet light.
HinweiSe nOteS
FR
en
De
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 14 13.08.13 17:03

15
weiteRe tiPPS
Überprüfen Sie den Sitz der Stangen in den Stangen-
kanälen. Auf den geschlossenen Seiten sollen die ab-
gerundeten Stangenenden sauber in den Bandtaschen
einrasten. Ziehen Sie die spitzen Stangenenden über
die Bandösen-Vertellung an den offenen Stangen-
kanal-Enden fest an.
Auch die REAL TUNNEL-Abspannungen müssen straff
gespannt sein: Nur die stramme Grundspannung der
Stangen ist die Vorraussetzung für besten Stand und
Sturmstabilität Ihres Zeltes.
nAHtDiCHteR
Die wichtigsten Nähte sind mit einer speziellen Naht-
bandversiegelung versehen. Es empfiehlt sich Naht-
stellen, in die Bänder oder Gummilitzen mit eingefasst
sind und die so die Bandabklebung unterbrechen
von innen und außen zusätzlich mit beiliegendem
PU-Nahtdichter abzudichten. Eine Garantie für die
Verklebung ist ausgeschlossen.
COnSeilS SuPPlementAiReS
Assurez-vous que les arceaux sont correctement
positionnés dans les fourreaux. Les extrémités arron-
dies sur les côtés fermés doivent s’insérer facilement
dans les poches des sangles. Tirez sur les extrémités
pointues des arceaux dans les œillets se situant à
l’extrémité des fourreaux.
Les ancrages REAL TUNNEL doivent également être
fermement tendus. Votre tente ne sera stable et
résistante au vent que si les arceaux sont très tendus.
COlle imPeRmeABiliSAnte
Les coutures importantes ont été recouvertes d’une
bande scellée spéciale. Mais nous vous recommandons
de traiter de nouveau avec la colle imperméabilisan-
te PU fournie, spécialement sur les endroits où les
bandes et cordons en caoutchouc sont insérés dans la
couture et interrompent donc le collage des bandes.
Le collage des bandes scellées est exclu de la garantie.
FuRtHeR tiPS
Check to ensure that the poles are positioned correctly
inside the pole channels. The rounded end of the pole
section should slot snugly into the tape pouch at the
closed end of the pole channel.
Vary the position of the pointed pole tips in the tape
eyelets at the open end of the pole channels to ensure
that the poles and the REAL TUNNEL guying system
are correctly tensioned. This is the prerequisite for a
secure, wind stable pitch.
SeAm SeAlAnt
The important seams are specially tape sealed.
However we do recommend additional sealing with
the PU seam sealant provided, particularly at those
points of the seam where tapes or rubber tensioning
loops are integrated into seam and thus interrupt the
continuity of the tape seal. We offer no guarantee on
the seam taping of the seams.
nOteS
FR
en
De
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 15 13.08.13 17:03

16
De
TIME TUNNEL II RT und TIME TUNNEL III RT sind
sturmstabile Leicht-Tunnelzelte mit viel Komfort für
den anspruchvollen Einsatz.
Die JACK WOLFSKIN REAL TUNNEL-Konstruktion
ermöglicht eine enorme Windstabilität, erhöht den
nutzbaren Innenraum und vereinfacht das Handling.
Durch die außen liegenden Gestängekanäle und die
REAL TUNNEL-Abspannungen ist das komplette Zelt
in einem Vorgang leicht und schnell aufzubauen – bei
normalen Windverhältnissen sind keine Abspannlei-
nen mehr nötig.
Die große Apsis und die 2 verschließbaren Belüf-
tungen erhöhen die Lebensqualitäten. Zusätzlichen
Nutzen bieten der variable Kompressions-Packsack,
die Netztaschen und Wäscheleinenschlaufen im
Innenzelt.
Les tentes TIME TUNNEL II RT et TIME TUNNEL III RT
sont construites pour une utilisation fréquente; elles
sont stables au vent, avec les avantages des tentes
en forme de tunnel ultra légères, et leurs accessoires
pour un plus grand confort.
Les tentes sont construites selon le principe de
con
ception du REAL TUNNEL JACK WOLSKIN,
améliorant énormément leur stabilité au vent,
accroissant l’espace intérieur utilisable de la tente et
simplifiant la procédure de montage. Les fourreaux
extérieurs et le système de tension spécial REAL
TUNNEL permettent un montage très facile de la
tente et dispense le besoin de fixer les haubans (dans
des conditions de vent normales).
L’aire généreuse de l’abside et les deux calottes
d’aération améliorent considérablement la vie
à l’intérieur de la tente. Le sac de tente de taille
réglable, les poches de rangement en filet et la corde
à linge avec boucles à l’intérieur de la tente sont
d’autres accessoires bien utiles.
0813
TIME TUNNEL II RT and TIME TUNNEL III RT are wind
stable, light tunnel tents with many convenient, com-
fort-plus features and are designed for demanding
use.
The tents are constructed in accordance with the
JACK WOLFSKIN REAL TUNNEL design principle, which
improves the wind stability enormously, increases
the usable space within the tent and simplifies the
pitching procedure. External pole channels and the
REAL TUNNEL guying system make the tent extremely
easy to pitch and dispense with the need for guy lines
(in normal wind conditions).
The generous vestibule area and the two sealable
ventilation ducts improve tentbound life considerably.
Additional useful features include a volume-adjusta-
ble pack sack, and mesh storage pouches and drying
line loops inside the tent.
time tunnel ii / iii Rt
www.jack-wolfskin.com
JACK WOLFSKIN
Ausrüstung für Draussen GmbH & Co. KGaA
Jack Wolfskin Kreisel 1
65510 Idstein · Germany
en
FR
N60683_Time_Tunnel_134099_Instruction_Sheets_130813_rz.indd 16 13.08.13 17:03
