Avvertenze
• Tutte le misure sono espresse in centimetri
• I disegni riportati non sono in scala
Warnings
• All measurements are provided in centimetres
• The reference diagrams are not to scale
Recommandations
• Toutes les mesures sont exprimées en centimètres
• Les dessins reportés ne sont pas à l'échelle
Advertencias
• Todas las medidas se expresan en centímetros
• Los dibujos facilitados no están a escala
Hinweise
• Alle Maßangaben sind in Zentimetern angegeben
• Die abgebildeten Zeichnun-
gen sind nicht maßstabsgetreu
Предупреждения
• Все размеры указаны в сантиметрах
• Чертежи вне масштаба

3
Inhaltsverzeichnis
Informationen ......................................................................................... 10
Abussvorbereitung und Wasseranschlüsse ............................ 10
Vorbereitung des elektrischen Anschlusses .............................. 10
Elektrische Sicherheit .......................................................................... 11
Arga® - eingebaut ................................................................ 16
Arga® - freistehend .............................................................. 17
Índice
Info ............................................................................................................... 12
Preparación del desagüe y conexiones del agua .................... 12
Preparación de la conexión eléctrica ............................................ 12
Seguridad eléctrica ............................................................................... 13
Arga® - encastrada ............................................................... 16
Arga® - libre colocación ........................................................ 17
Указатель
Информация ........................................................................................... 14
Подготовка слива и гидравлических соединений ........... 14
Подготовка электрического соединения ............................. 14
Электрическая безопасность ....................................................... 15
Arga® -  ............................................................ 16
Arga® - "free-standing" ....................................................... 17
Indice
Info ............................................................................................... 4
Predisposizioni scarico e allacciamenti idraulici .................... 4
Predisposizioni dell'allacciamento elettrico .......................... 4
Sicurezza elettrica ...................................................................... 4
Arga® - ad incasso ................................................................ 16
Arga® - free-standing .......................................................... 17
Index
Importante .................................................................................................. 6
Drain preparations and water connections .................................. 6
Electrical wiring setup ........................................................................... 6
Electrical safety .......................................................................................... 6
Arga® - built-in ..................................................................... 16
Arga® - free-standing .......................................................... 17
Sommaire
Info .................................................................................................................. 8
Pré-installation de l'évacuation
et raccordements hydrauliques .......................................................... 8
Pré-installation du branchement électrique ............................... 8
Sécurité électrique ................................................................................... 9
Arga® - à encastrement ....................................................... 16
Arga® - free-standing .......................................................... 17

4

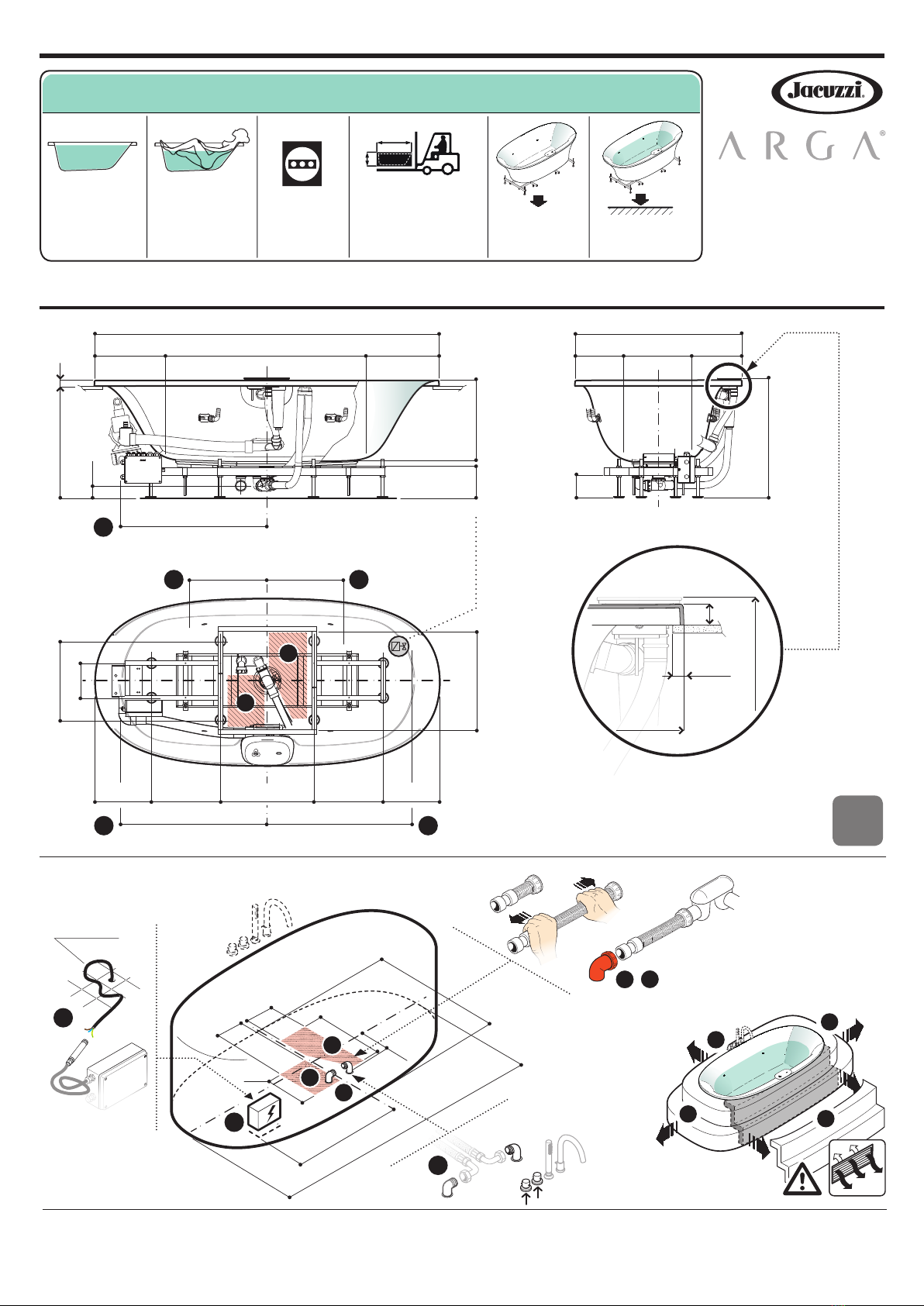

Info
Si consiglia di installare la vasca a pareti e pavimento niti (già
rivestiti).
Modelli ad incasso ("built-in")
m
ATTENZIONE: nei modelli ad incasso ("built-in") preve-
dere pannelli d'ispezione su tutti i lati (rif. 6).
L’accesso può essere chiuso con pannelli smontabili. Inoltre,
va garantita un’adeguata areazione dell’impianto, con fughe tra
il rivestimento della vasca ed i pannelli smontabili, o aperture
ben distribuite e totalmente libere.
I pannelli devono essere ssati stabilmente e la loro rimozio-
ne deve richiedere l’uso di un apposito utensile.
Aperture, fori, grigliati usati per l’aerazione non devono con-
sentire l’introduzione di oggetti di diametro Ø 12 mm.

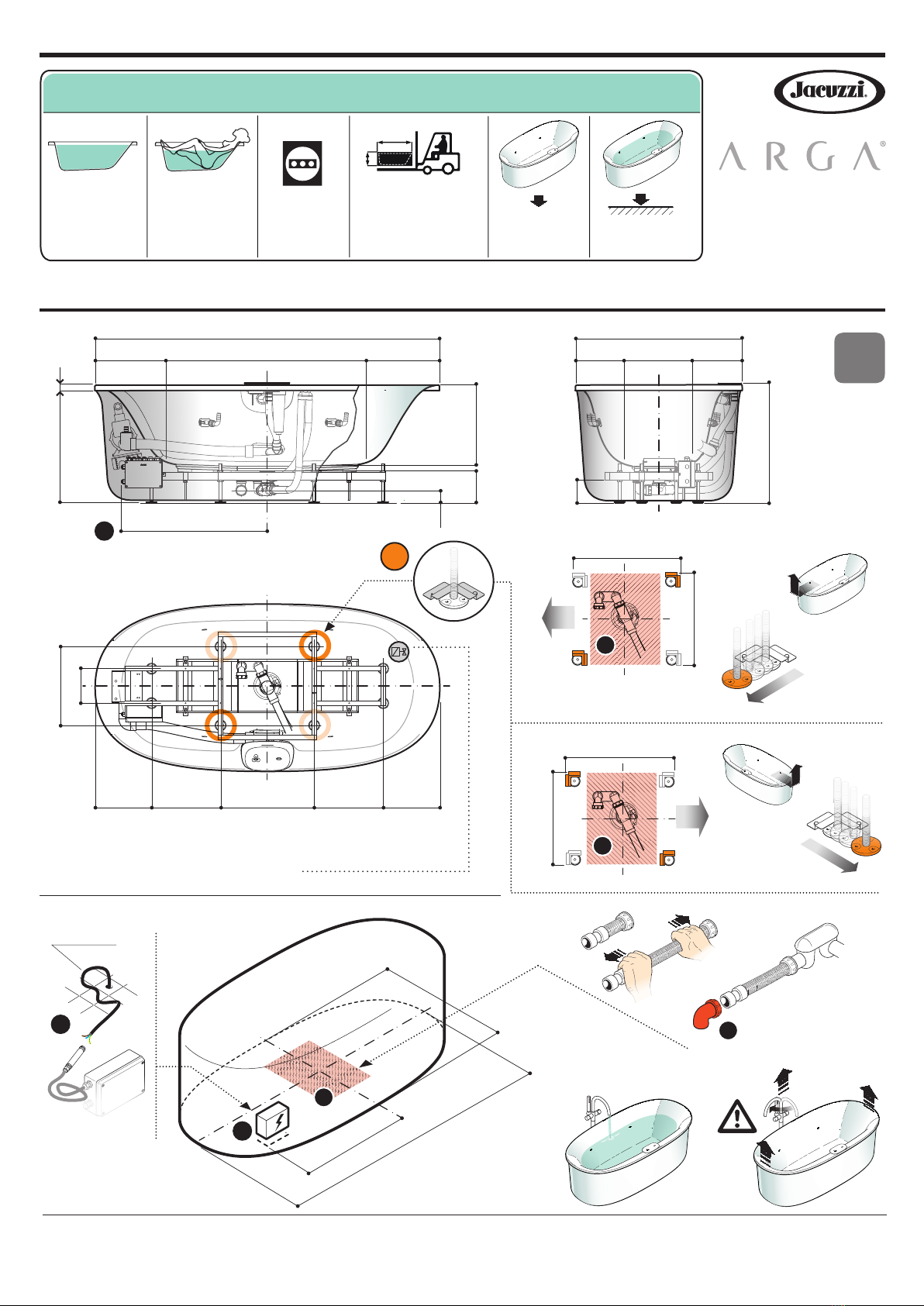

Modelli "free-standing"
m
ATTENZIONE: nei modelli "free-standing" è necessario
prevedere uno spazio libero in cui posizionare la vasca
durante le fasi d'installazione e/o nel caso di interventi
di manutenzione/riparazione.

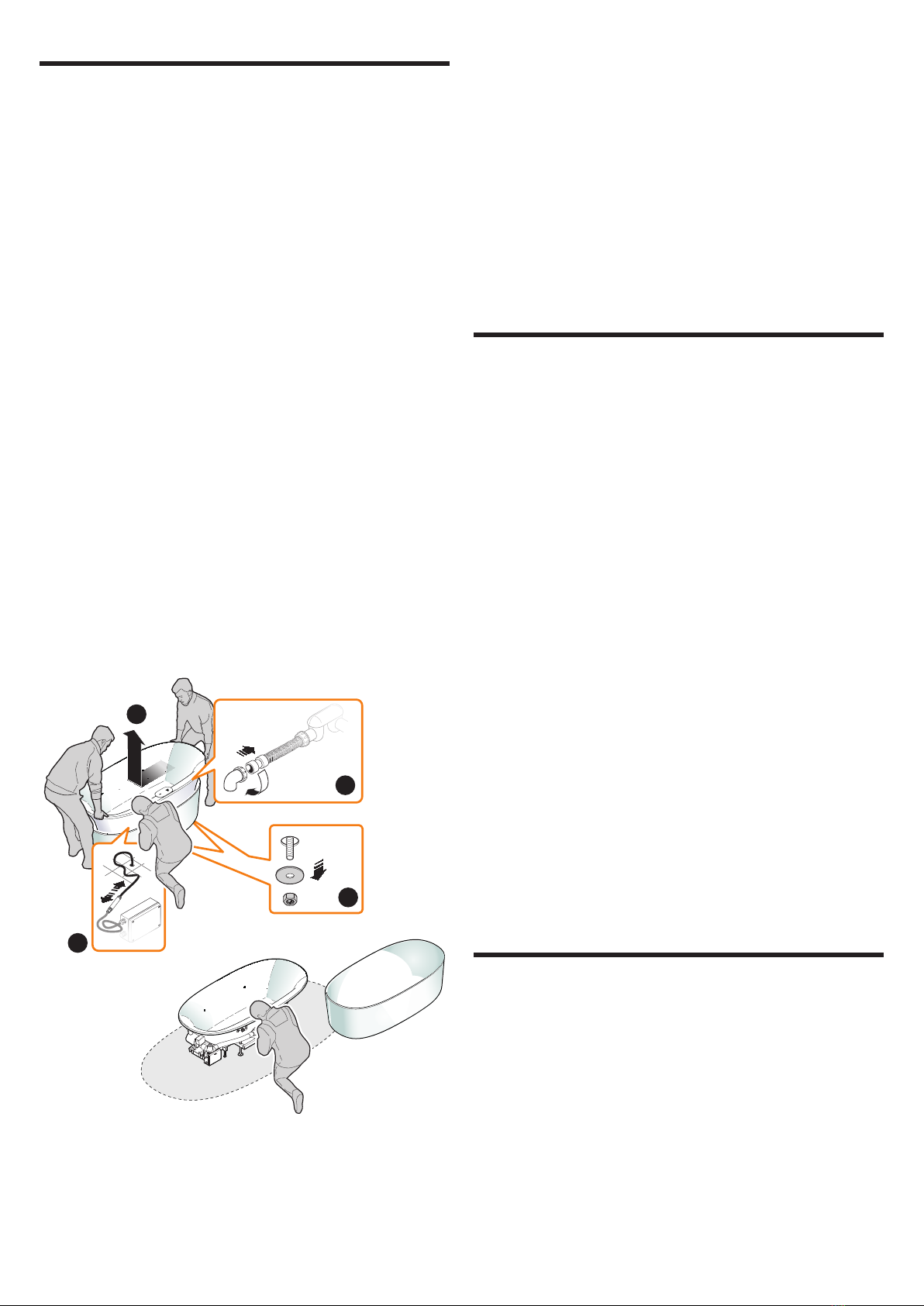

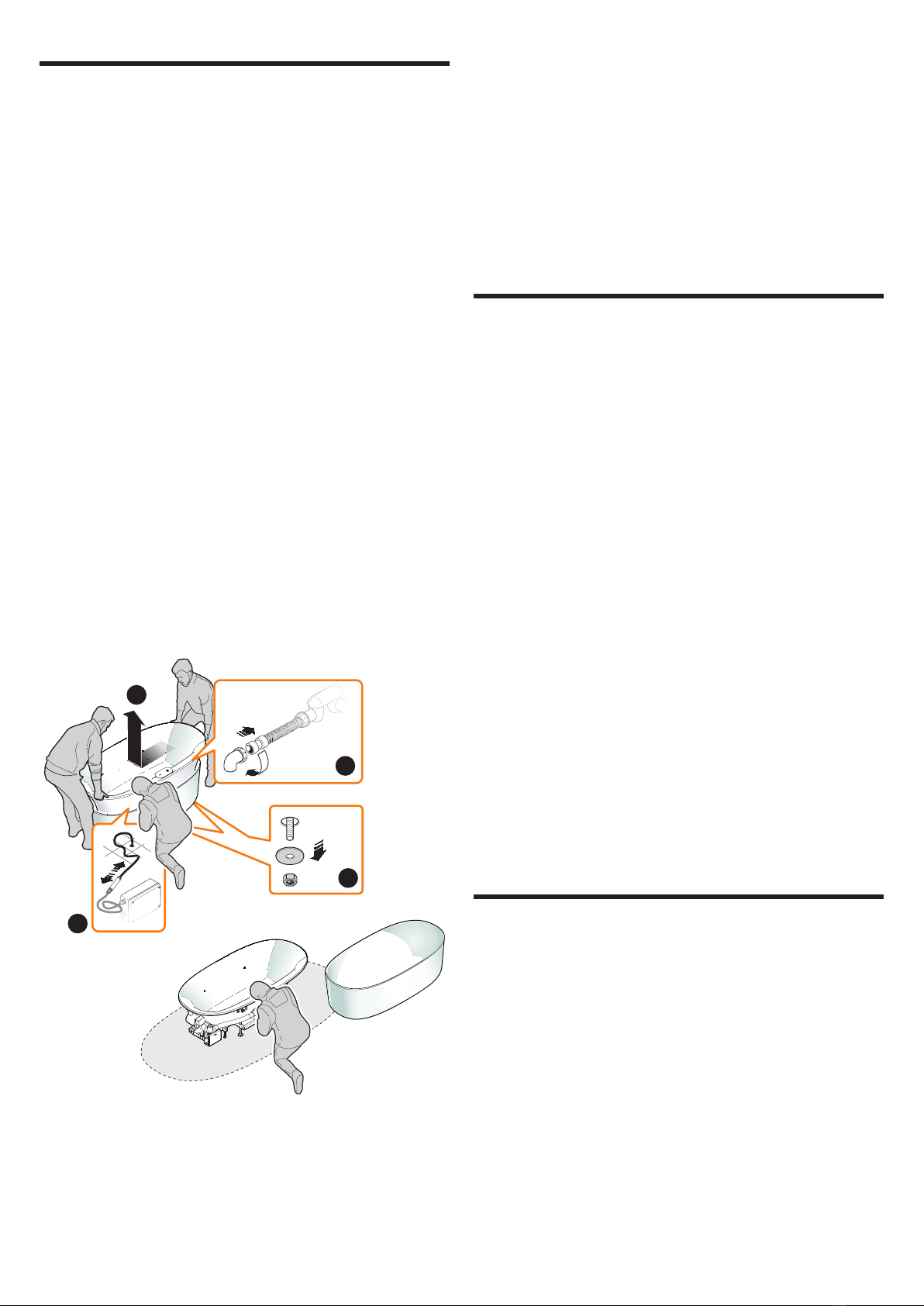

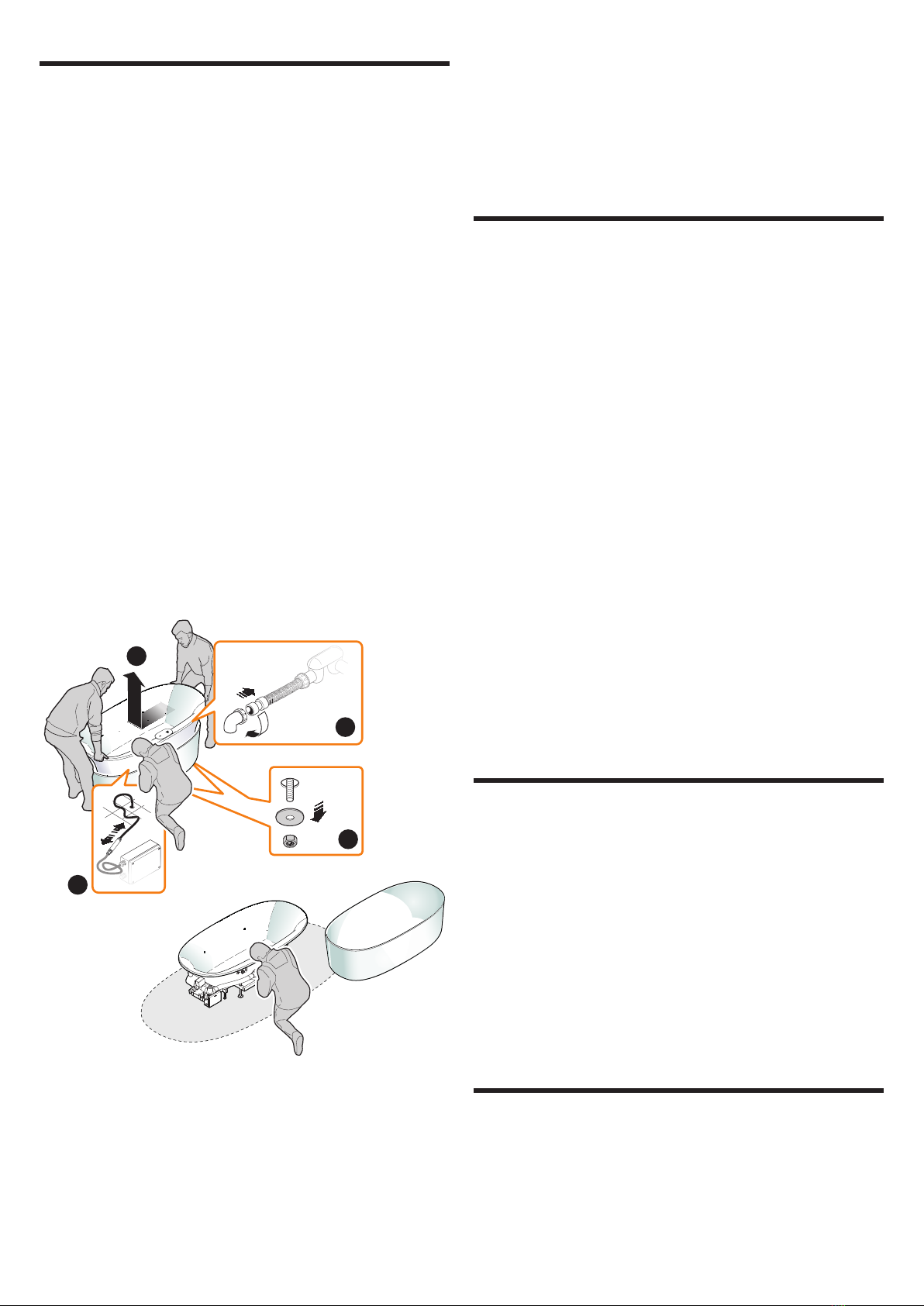

3
2
(4x)
4
1

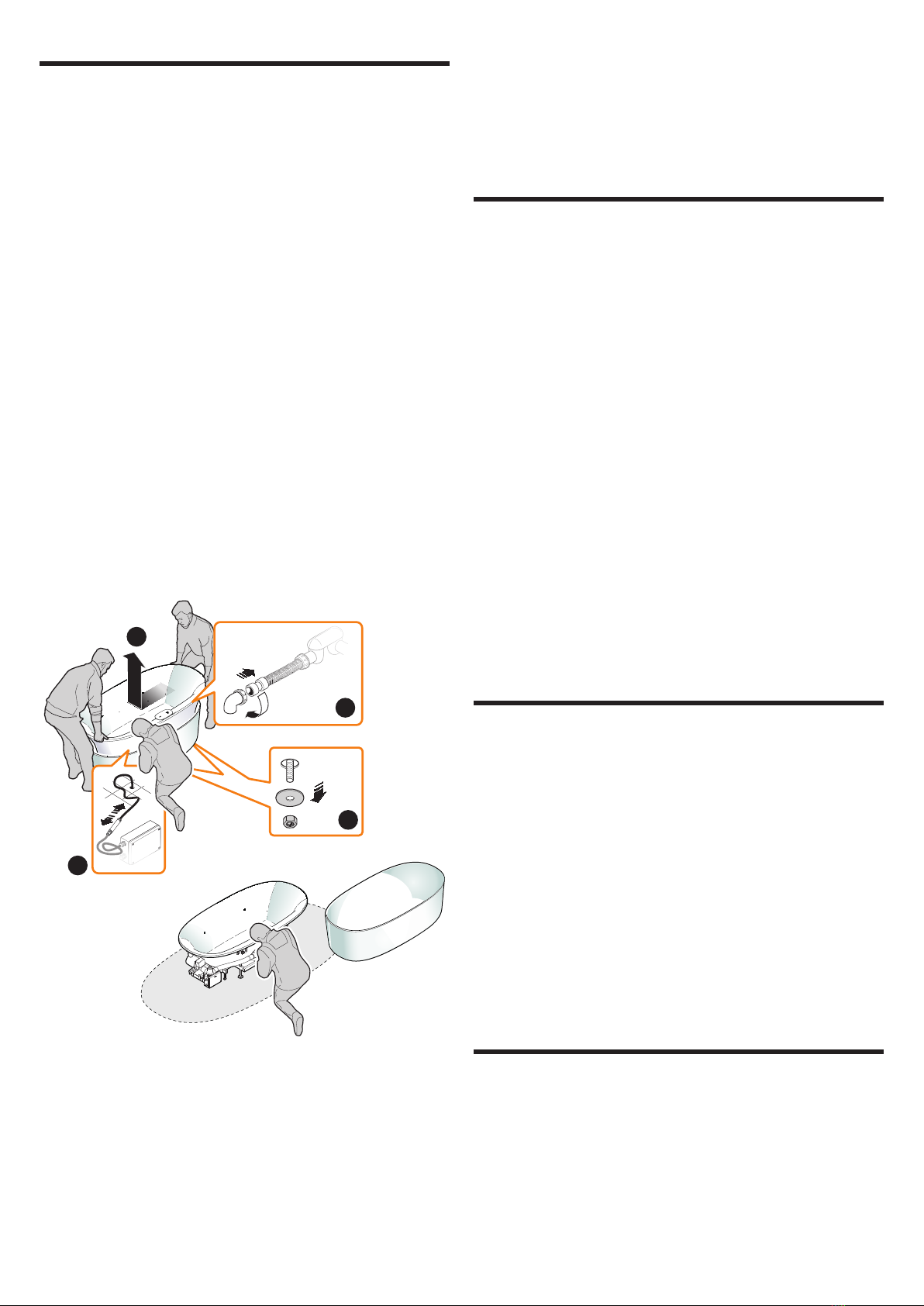

Sistema di bloccaggio della vasca con stae (S)
(modelli "free-standing")
Questi modelli sono dotati di apposite stae ("S", vedi scheda re-
lativa) che impediscono alla vasca di muoversi in caso di urti o
spinte accidentali.
In caso di interventi di manutenzione che prevedono la mo-
vimentazione della vasca, occorre prima spostare la stessa in
una o nell'altra direzione, a secondo di come sono state ssate
le stae. Nel predisporre lo scarico a pavimento, quindi, occorre
anche tenere conto di quest'aspetto, posizionado il tubo in una
delle due aree indicate (1 o 1a).
m
Durante il ssaggio a pavimento delle stae fare atten-
zione a non forare eventuali tubi/cavi.
Predisposizione scarico e allacciamenti idraulici
Si consiglia di predisporre lo scarico a pavimento nelle zone
indicate (vedi scheda tecnica, rif. 1/1a; per i modelli "free-stan-
ding"; fare anche riferimento al paragrafo "Sistema di bloccaggio
della vasca con stae "S".
L'erogazione dell'acqua può essere eettuata mediante un
gruppo-vasca esterno:
- nei modelli "built-in", si consiglia di posizionare l'uscita dei due
tubi per l'acqua calda e fredda, a pavimento, nella posizione
indicata con il rif.5.
- nei modelli "free-standing", nel caso d'installazione di bocca
d'erogazione a pavimento assicurarsi che la stessa possa essere
rimossa (es. interventi di manutenzione straordinaria e/o sostitu-
zioni componenti guasti).

In presenza di acque molto dure è opportuno installare
un decalcicatore nell'impianto idraulico di alimenta-
zione, per ridurre il deposito calcareo.
m
ATTENZIONE: (IEC 60335-1/A2) La pressione dell’im-
pianto idraulico che alimenta l’apparecchiatura non
deve superare i 600 kPa (6 bar).
Predisposizione dell’allacciamento elettrico
Il cavo di alimentazione dovrà essere predisposto nei pressi della
posizione indicata (vedi scheda tecnica, rif. 2), lasciandolo abbastanza
lungo da consentirne il collegamento alla cassetta (ssata al telaio). Il
cavo può seguire vari percorsi, purché non vi siano giunzioni volanti;
si faccia comunque riferimento al capitolo “Sicurezza elettrica”.
Si consiglia di predisporre l’alimentazione elettrica con singo-
la linea monofase (tensione tra fase e neutro: 220-240V).
È possibile alimentare l’apparecchiatura con una linea provvi-
sta di 2 fasi purché la tensione tra fase e fase sia di 220-240V.
Sicurezza elettrica
I prodotti per idromassaggio Jacuzzi® sono apparecchi sicuri
costruiti nel rispetto delle norme EN 60335.2.60, EN 55014-1,
EN 55014-2.
Essi sono collaudati durante la produzione per garantire la sicu-
rezza dell’utente.

5
L’installazione deve essere eseguita da personale qualicato,
che deve garantire il rispetto delle disposizioni nazionali vigenti,
nonché essere abilitato ad eettuare l’ installazione.

È responsabilità dell’installatore la scelta dei materiali,
l’esecuzione corretta dei lavori, la verica dello stato
dell’impianto a cui si allaccia l’apparecchio e l’idoneità
dello stesso a garantire la sicurezza d’uso.
Le vasche idromassaggio Jacuzzi® sono apparecchi di classe
“1” e pertanto devono essere ssati stabilmente e collegati in
modo permanente, senza giunzioni intermedie, alla rete elet-
trica ed all’impianto di terra.

L’impianto elettrico e quello di terra dell’immobile de-
vono essere ecienti e conformi alle disposizioni di
legge ed alle speciche norme nazionali.

Deve essere previsto un opportuno dispositivo, facente
parte dell’impianto sso ed installato secondo le nor-
mative in vigore, che disconnetta l’apparecchiatura
dalla rete.
Per l’allacciamento alla rete, si impone l’installazione di un in-
terruttore di sezionamento omnipolare, che assicuri la completa
disconnessione nelle condizioni della categoria di sovratensione
III; questo dispositivo deve essere collocato in una zona che ri-
spetti le prescrizioni di sicurezza dei locali bagno.

Interruttore e dispositivi elettrici, nel rispetto del-
le norme, vanno collocati in zona non raggiungibile
dall’utente che sta usando l’apparecchiatura.
L’installazione di dispositivi elettrici ed apparecchi (prese, in-
terruttori, ecc.) nelle sale da bagno deve essere conforme alle
disposizioni di legge e norme di ogni Stato; in particolare non

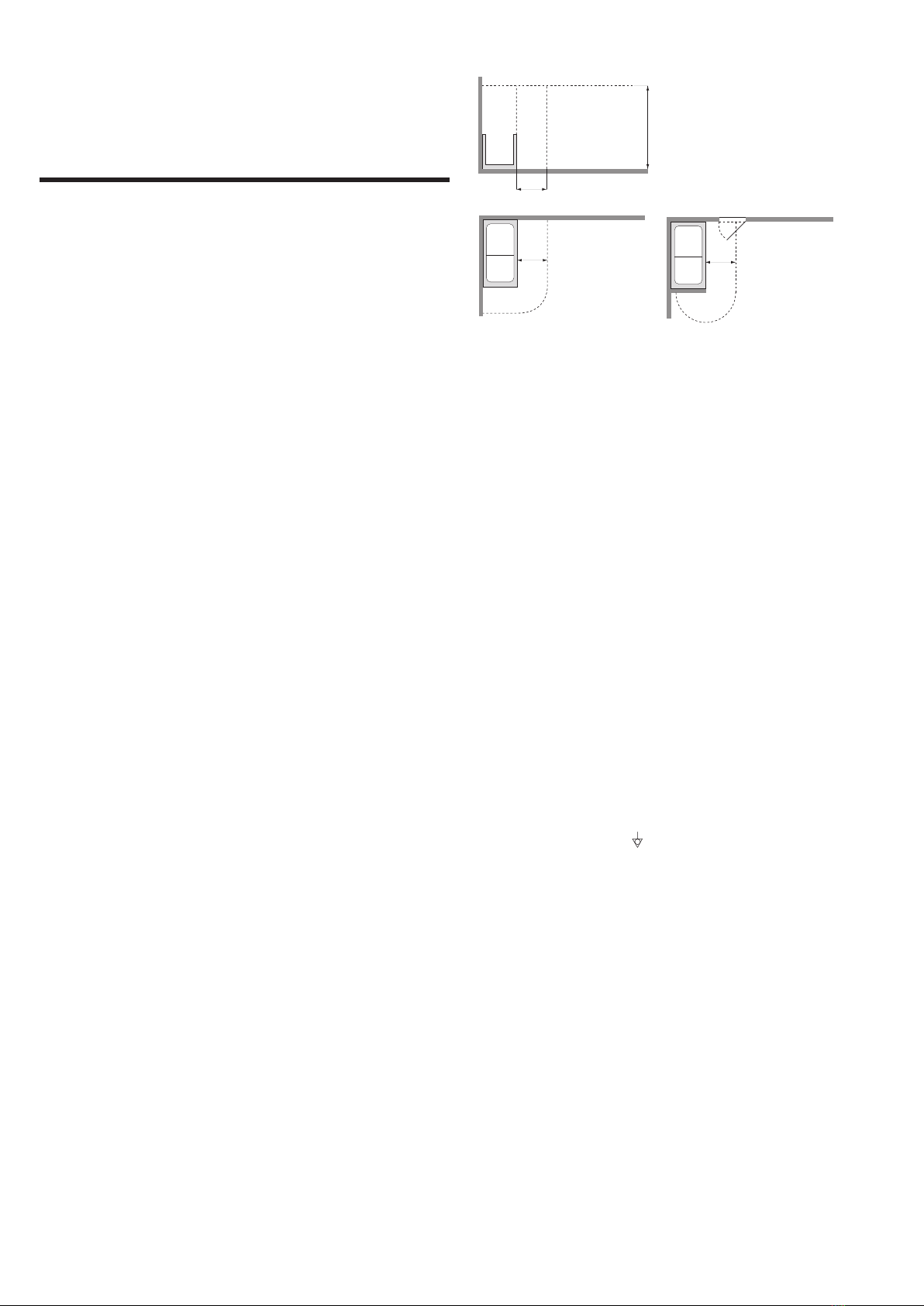

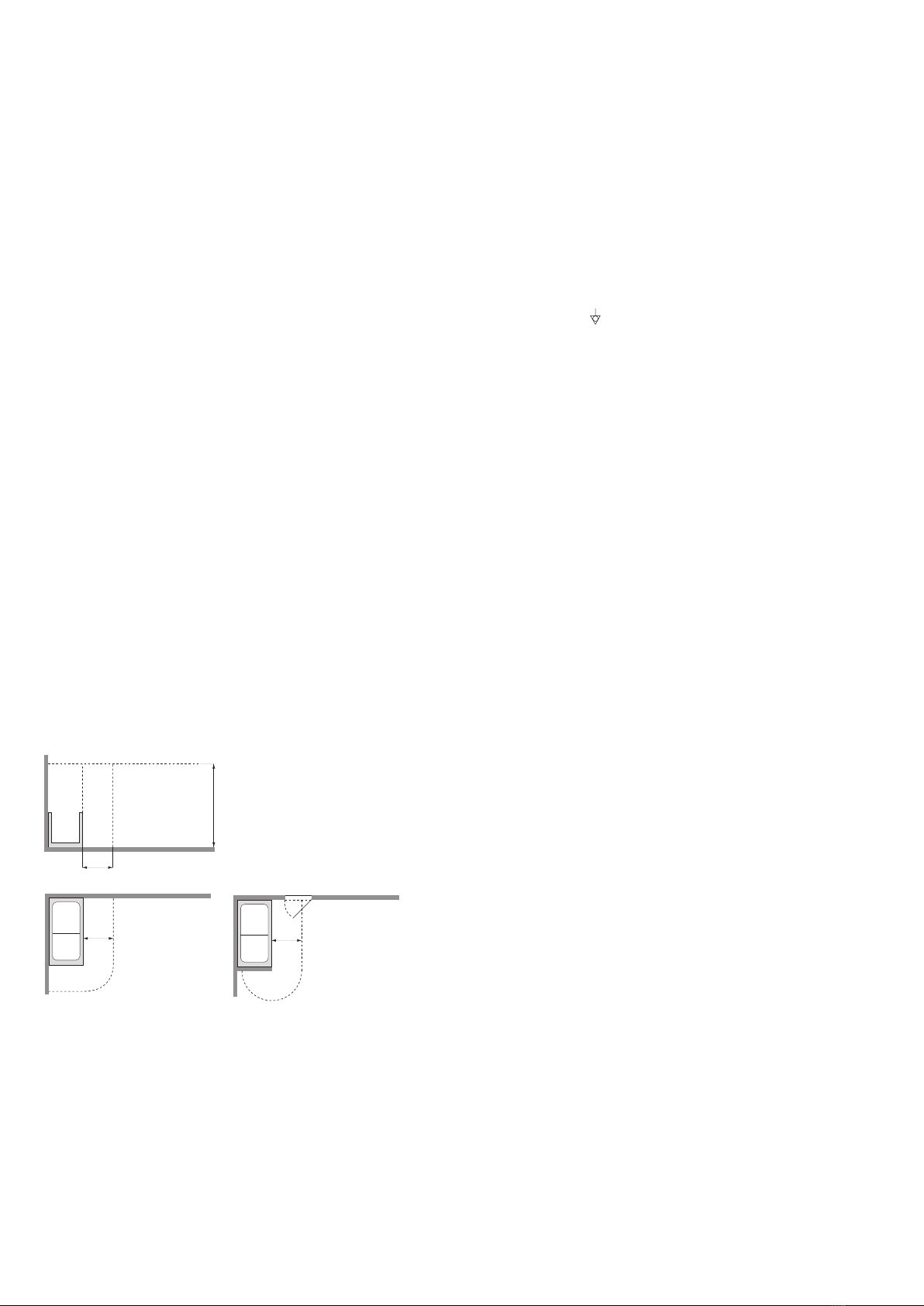

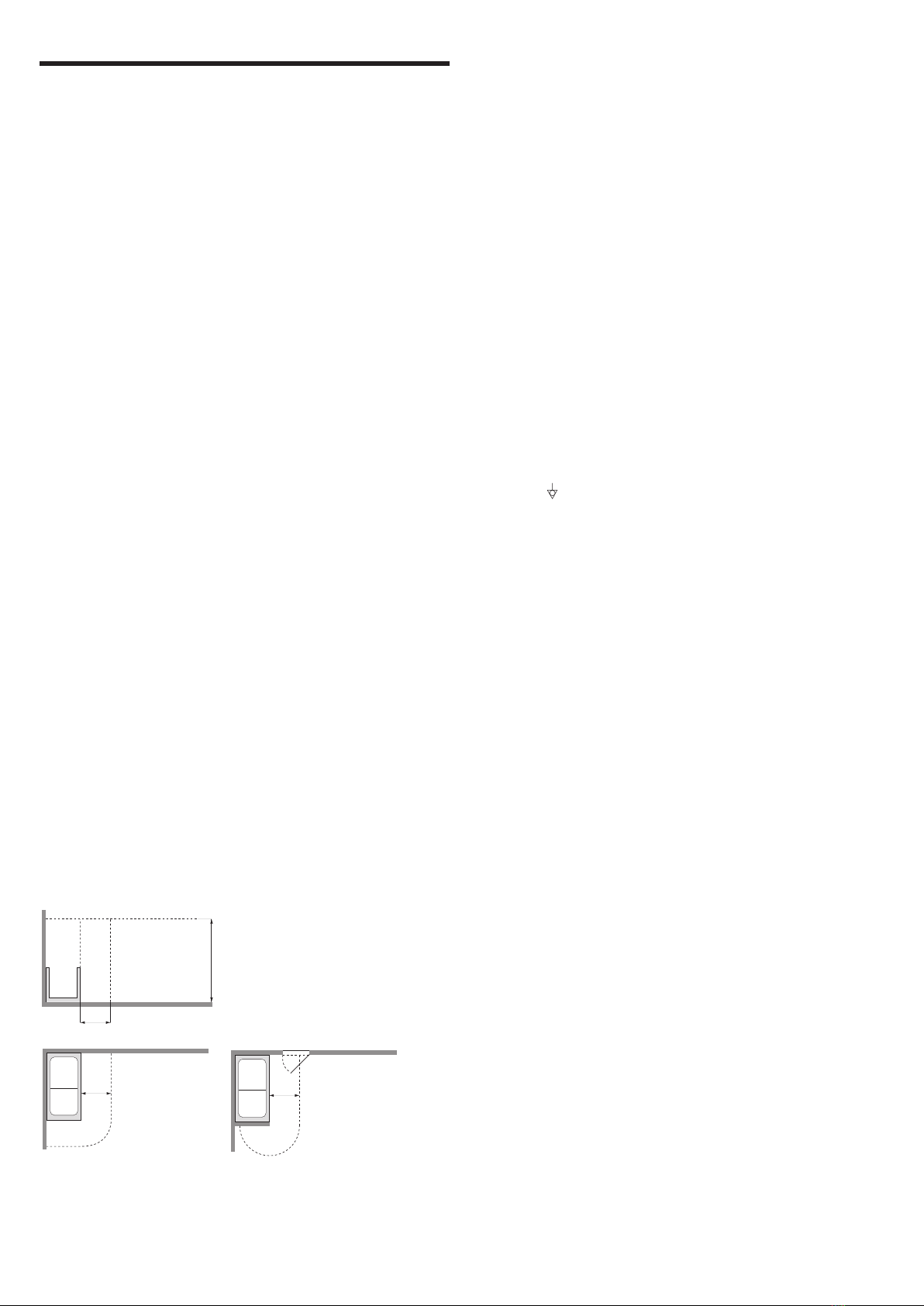

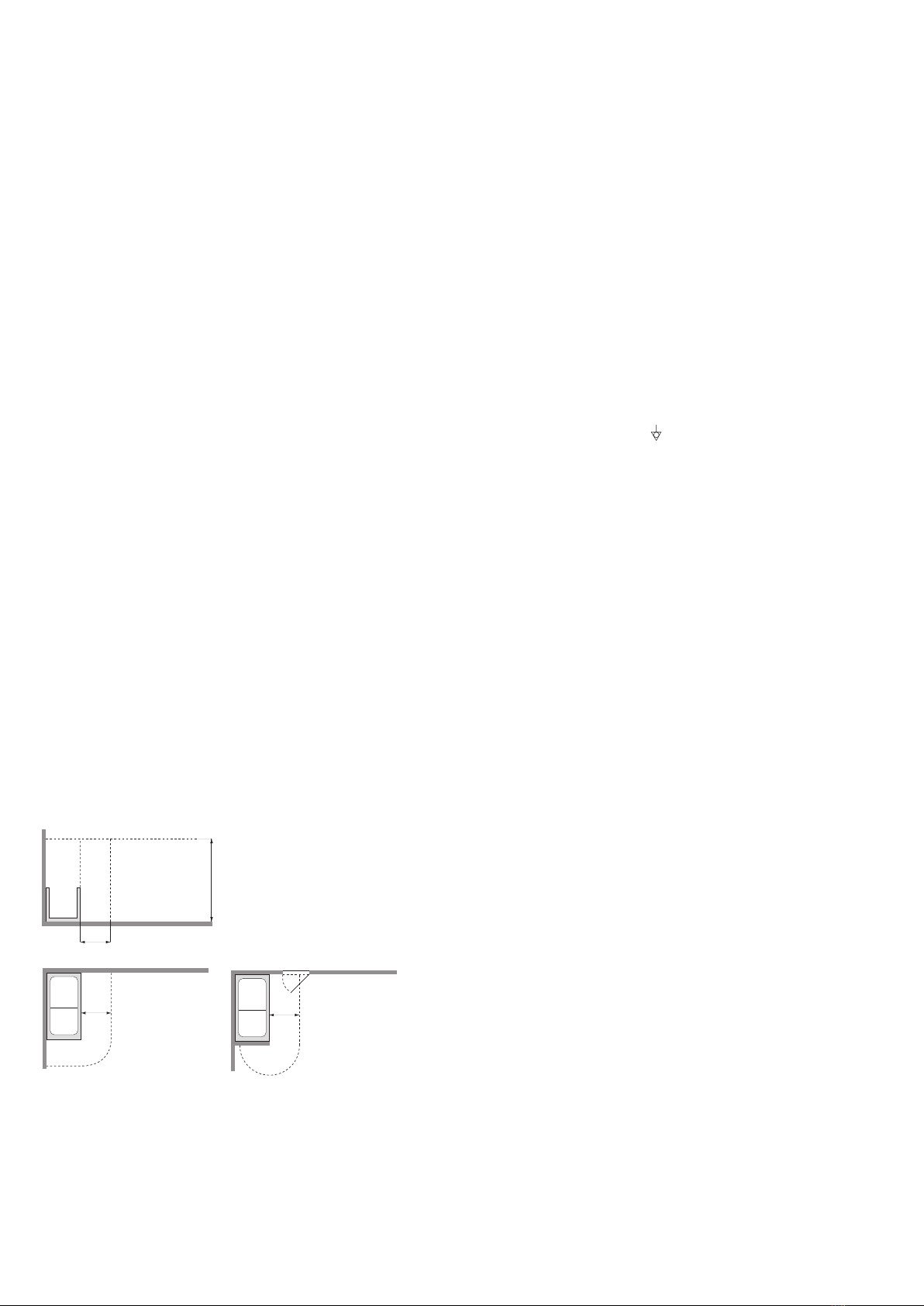

è ammessa alcuna installazione elettrica nella zona circostante
l’apparecchiatura per una distanza di 60 cm ed una altezza di
225 cm.

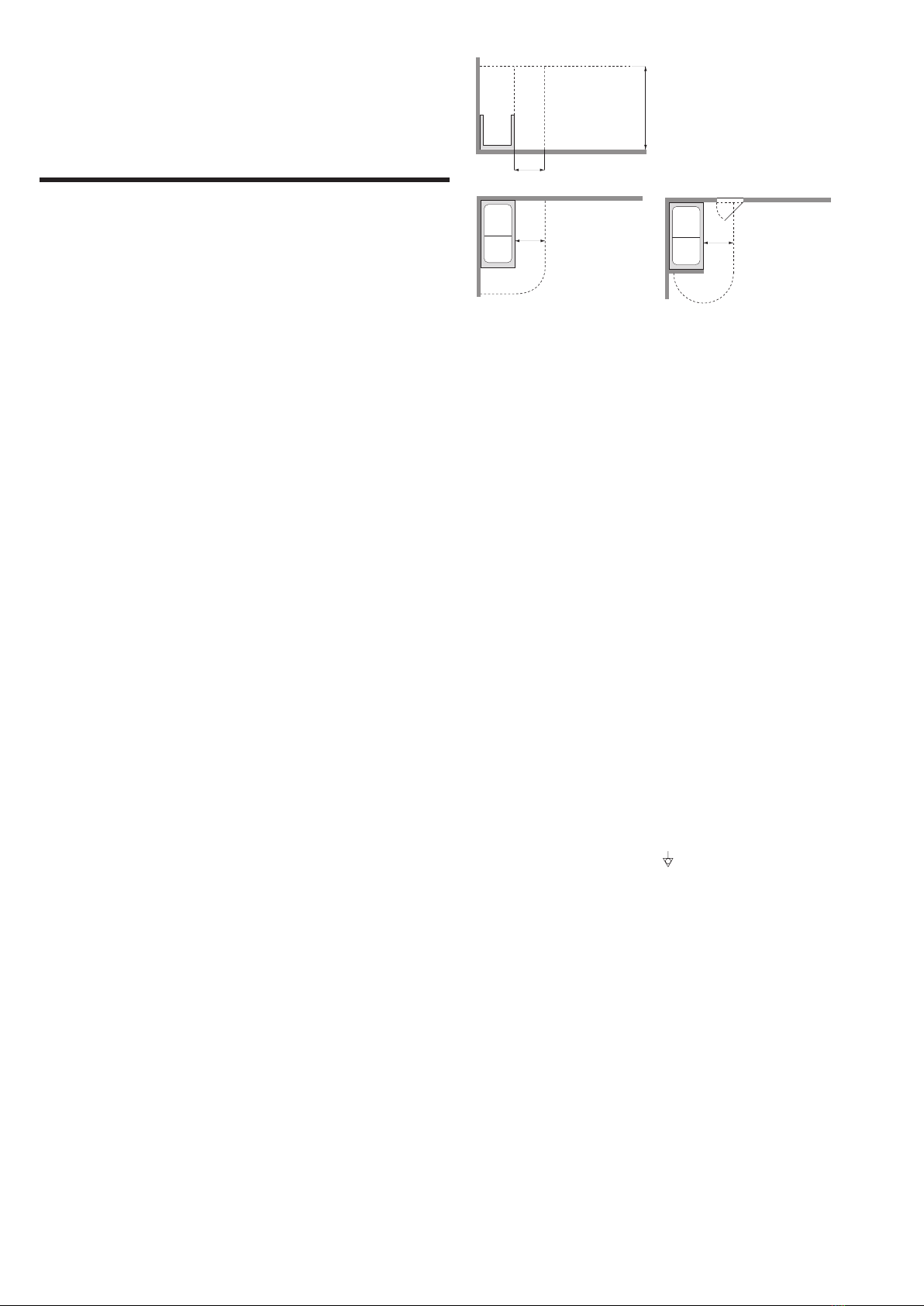

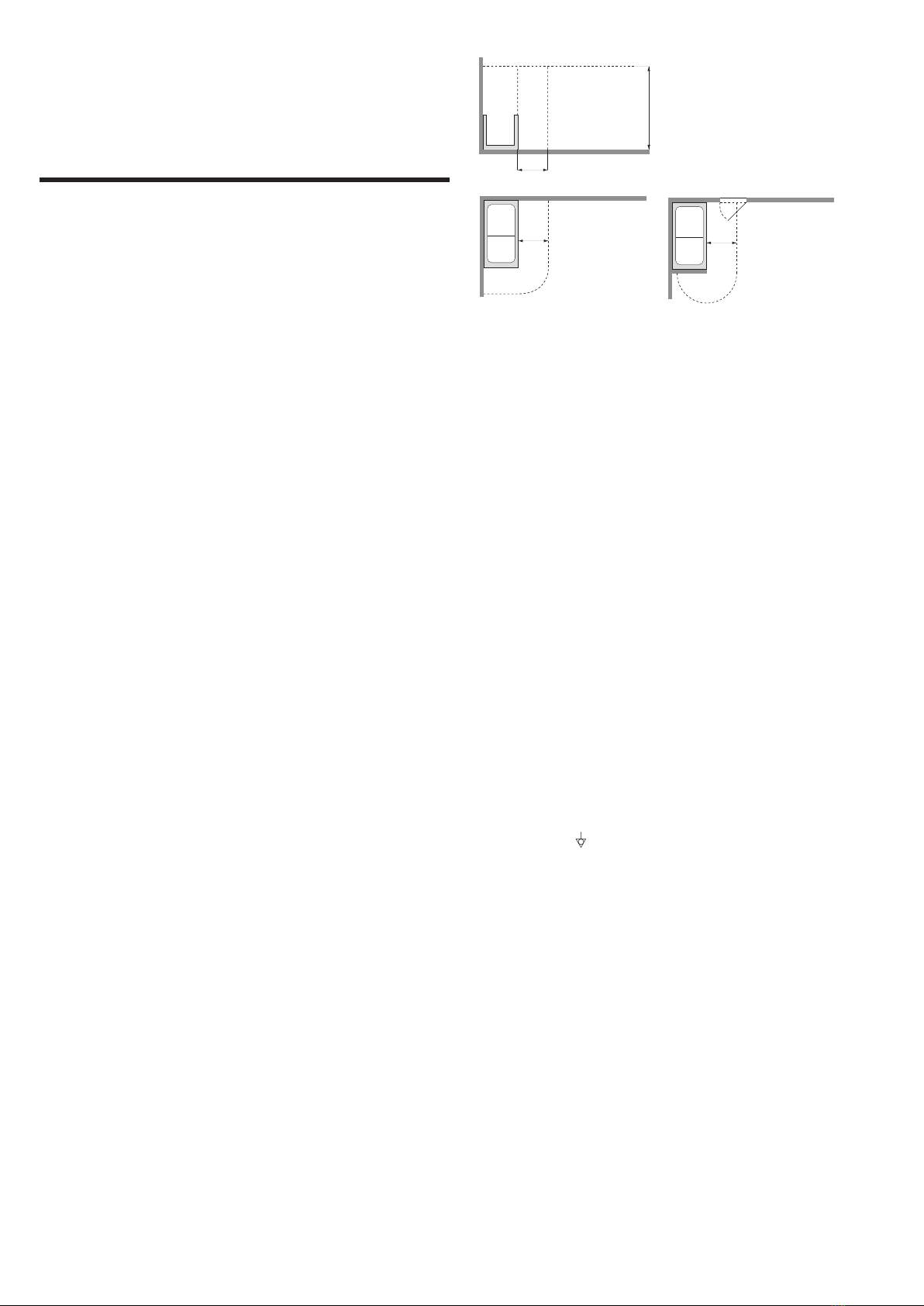

2
2
3
3
0
13
0
1
0,6 m
0,6 m
0,6 m
2,25 m
Per il collegamento all’impianto elettrico dell’immobile, do-
vrà essere utilizzato un cavo con guaina avente caratteristiche
non inferiori al tipo H 05 VV-F 3x2,5 mm2.
L’apparecchiatura è provvista di sistema d’illuminazione a led
conforme alle norme EN 62471.

L’apparecchiatura deve essere alimentata attraverso
un interruttore dierenziale la cui corrente d’interven-
to non superi i 30mA.

Le parti contenenti dei componenti elettrici, ad ecce-
zione dei dispositivi di comando remoto, devono esse-
re posizionati o ssati in modo che non possano cadere
dentro la vasca. Componenti e apparecchiature sotto
tensione non devono essere accessibili a chi è immerso
nella vasca.

Nel caso l'impianto elettrico dell'immobile non sia in
grado di assicurare un'alimentazione costante, si con-
siglia d'installare uno stabilizzatore di tensione prima
dell'apparecchiatura, opportunamente dimensionato
per la potenza della stessa.

Le vasche idromassaggio Jacuzzi® sono provviste di
morsetto, posto nelle vicinanze della pompa e contrad-
distinto dal simbolo , per il collegamento equipoten-
ziale delle masse metalliche circostanti, come previsto
dalle norme EN 60335.2.60.
m
ATTENZIONE! Scollegare l’apparecchiatura dalla linea
di alimentazione elettrica prima di eettuare qualsiasi
intervento di manutenzione.

6
Info
We recommend installing the bathtubs to already nished
walls and ooring (already tiled or laid).
Built-in models
m WARNING: for built-in models, inspection panels
should be installed on all sides (ref. 6).
Access can be closed o using removable panels. The system
must also be equipped with adequate ventilation, with holes
between the tub coating and the removable panels, or there
should be evenly spaced and fully unobstructed openings.
The panels must be securely attached and a suitable tool
must be used for their relative removal.
Openings, holes and grilles used for ventilation purposes must
not permit the inltration of objects with diameter of Ø 12 mm.
Freestanding models
m WARNING: for freestanding models, a space needs to
be left free for the tub during installation and for any
future maintenance or repair work.
3
2
(4x)
4
1
Tub xing system with brackets (S)
(freestanding models)
These models are equipped with brackets (“S”, see data sheet)
which stop the tub from moving in the event of accidental
knocks or pressure.
In the event of maintenance work which requires the tub to
be moved, rst move the tub in one direction or the other, de-
pending on how the brackets have been xed. When preparing
the oor drain, please bear this in mind and position the pipe in
one of the two areas shown (1 or 1a).
m When xing the brackets to the oor, make sure you do
not drill through any pipes or wires.
Drain preparations and water connections
Please prepare the oor drain in the areas indicated (see the
technical data sheet, ref. 1/1a); for freestanding models, please
see the section “Tub xing system with brackets (S)”.
Water can be supplied via an external tap unit:
- for built-in models, position the outlet for the two pipes for hot
and cold water on the oor, as shown in ref. 5.
- for freestanding models, where the spout is installed on the
oor, make sure that the spout can also be removed (e.g. for
special maintenance work or to replace faulty parts).

Where "hard" water is present, it is advisable to install
a decalcier in the water system supplying the appli-
ance, in order to reduce and/or avoid calcareous de-
posits.
m
ATTENTION: (IEC 60335-1/A2) The pressure of the wa-
ter system supplying water to the appliance must not
exceed 600 k Pa (6 bar).
Electrical wiring setup
The power supply cable must be installed near the indicat-
ed position (see technical specications, ref. 2), leaving it long
enough so it can be connected to the box (fastened to the
frame). The cable can follow various paths provided that there
are no loose connections; refer to the chapter on “Electrical
safety”.
It is recommended to prepare the electrical power supply
with one single-phase line (voltage between phase and neu-
tral: 220-240V).
The device can be powered with a double phase line, provid-
ing that the voltage between phases is 220-240V.
Electrical safety
Jacuzzi®” hydromassage products are safe appliances, manu-
factured according to EN 60335.2.60, EN 55014-1, EN 55014-
2. They are tested during manufacturing in order to guarantee
user safety.
Installation must be carried out by qualied and authorized
personnel, in compliance with the national provisions in force.

7

it is the installer’s responsibility to select the materials,
to carry out the installation correctly; and to verify the
condition of the network to which the appliance will be
connected and its capability to ensure safety.
The Jacuzzi® hydromassage tubs are Class "1" appliances and
therefore must be secured and connected in permanent fash-
ion, without the presence of intermediate junctions to the
electric mains and the ground system.

The building's electrical system and ground system
must be ecient and must conform to legal regula-
tions and specic national standards.

An appropriate device must be provided, which forms
part of the xed system, and installed in compliance
with current legislation in force, with the purpose of
disconnecting the appliance from the mains.
For connection to the supply network, we advise installing an
isolating multi-pole switch, which will ensure complete discon-
nection in the instance of a category III over voltage; this device
must be connected to an area that complies with the safety reg-
ulations governing bathroom safety.

Switches and electrical devices, according to regula-
tions, must be connected to areas out of the user's
reach.
The installation of electrical devices and appliances (sock-
ets, switches, etc.) within bathrooms must comply with legal
standards and regulations in the Country where the appliance
is installed; no electrical installation is to be carried out in the
immediate area surrounding the appliance; a distance of at least
60 cm and a height of at least 225 cm must be respected.
2
2
3
3
0
13
0
1
0,6 m
0,6 m
0,6 m
2,25 m
To connect to the building's electrical system, you must use a
cable protected with a sheath with characteristics not inferior to
type H 05 VV-F 3x2.5 mm2.
The appliance is equipped with a LED lighting system in com-
pliance with Standard EN 62471.

The appliance must be powered by means of a dier-
ential switch with operating current which does not
exceed 30 mA.

Parts incorporating electrical components, except re-
mote control devices, must be located or xed so that
they cannot fall into the tub. Live components and
equipment must be out of reach of individuals in the
tub.

If the building’s electrical system is not able to guaran-
tee a stabile power supply, it is recommended to install
a voltage stabiliser that suitably dimensioned for the
required power upstream of the equipment.

The Jacuzzi® hydromassage tubs are equipped with a
terminal, located near to the pump and identied with
the symbol , to allow for equipotential connection of
the surrounding metal masses, as required by standard
EN 60335.2.60.
m
ATTENTION! Before carrying out any maintenance
operation, disconnect the appliance from the power
supply line.

8
Info
Il est conseillé d'installer la vasque sur murs et sols nis (déjà
revêtus).
Modèles à encastrement (« built-in »)
m ATTENTION : sur les modèles à encastrement (« built-in
») prévoir des panneaux d'inspection sur tous les côtés
(réf. 6).
L’accès peut être fermé avec des panneaux démontables. En
outre, une aération adéquate de l'installation doit être garantie,
avec des interstices entre le revêtement de la vasque et les pan-
neaux démontables ou des ouvertures bien distribuées et tota-
lement libres
Les panneaux doivent être xés de manière stable et leur
retrait nécessite d'outil prévu à cet eet.
les ouvertures, les trous, les grilles utilisés pour l'aération ne
doivent pas permettre l'introduction d'objets de Ø 12 mm de
diamètre.
Modèles « free-standing »
m ATTENTION : sur les modèles « free-standing » il est
nécessaire de prévoir un espace libre où positionner la
vasque pendant les phases d'installation et/ou en cas
d'interventions d'entretien/réparation.
3
2
(4x)
4
1
Système de blocage de la vasque avec brides (S)
(modèles « free-standing »)
Ces modèles sont équipés de brides prévues à cet eet (« S », voir
relative che) empêchant à la vasque de bouger en cas de chocs
ou de poussées accidentels.
En cas d'interventions d'entretien prévoyant la manutention
de la vasque, il faut d'abord la déplacer dans une ou dans l'autre
direction, selon la xation des brides. Lors de la prédisposition
de l'évacuation au sol, il faut également tenir compte de cet
aspect, en positionnant le tuyau dans une des deux zones indi-
quées (1 ou 1a).
m Lors de la xation au sol des brides, veiller à ne pas
perforer de tuyaux/câbles.
Pré-installation de l'évacuation et
raccordements hydrauliques
Il est conseillé de prévoir l'évacuation au sol dans les zones
indiquées (voir relative che, réf. 1/1a ; pour les modèles « free-
standing », se référer également au paragraphe « Système de
blocage de la vasque avec brides « S ».
L'arrivée d'eau peut être eectuée moyennant un groupe-
vasque externe :
- sur les modèles « built-in », il est conseillé de positionner la sor-
tie des deux tuyaux pour l'eau chaude et froide, au sol, dans la
position indiquée avec la réf.5.
- sur les modèles « free-standing », en cas d'installation de bec
déverseur au sol s'assurer que celui-ci puisse être retiré (ex.
interventions d'entretien extraordinaire et/ou remplacement de
composants en panne).

En présence d'eau“dure”, il est recommandé de monter
sur l'installation hydraulique un adoucisseur, an de
réduire et/ou d'éviter la formation de dépôts calcaires.
m
ATTENTION : (IEC 60335-1/A2) la pression de l'instal-
lation hydraulique qui alimente l'appareil ne doit pas
dépasser 600 kPa (6 bar).
Pré-installation du branchement électrique
Le câble d’alimentation devra être prévu près de la position
indiquée (voir che technique, réf. 2), en le laissant susamment
long de manière à permettre le branchement sur le boîtier (xé
au châssis). Le câble peut suivre diérents parcours, à condition
qu’il n’y ait pas de jonctions volantes ; se référer dans tous les cas
au chapitre “Sécurité électrique”.
Il est conseillé de préparer l’alimentation électrique avec une
seule ligne monophasée (tension entre phase et neutre: 220-
240V).

9
Il est possible d’alimenter l’appareil avec une ligne pourvue
de 2 phases à condition que la tension entre phase et phase
soit de 220-240V.
Sécurité électrique
Les produits pour hydromassage Jacuzzi® sont des appareils
sûrs, fabriqués conformément aux normes EN 60335.2.60, EN
55014-1, EN 55014-2.
Celles-ci ont été testées au cours de leur fabrication an de ga-
rantir la sécurité de l'utilisateur nal.
L'installation doit être conée à un personnel qualié, agréé
pour ce type d'installation et en mesure de garantir le respect
des directives nationales en vigueur.

ilest du ressort de l'installateurdechoisir les matériaux,
de veiller à ce que les travaux soient eectués correcte-
ment, de contrôler l'état de l'installation à laquelle est
raccordé l'appareil, de s'assurer de sa conformité aux
normes de sécurité à appliquer durant son utilisation.
Les vasque d'hydromassage Jacuzzi® sont des appareils de
classe“1”qui doivent être xés de manière stable et branchés de
manière permanente, sans jonctions intermédiaires, au sec-
teur d'alimentation et à l'installation de terre.

L'installationélectrique etde miseà laterrede l'habitation
doivent être en parfait état et conformes aux dispositions
légales en vigueur et aux spéciques normes nationales.

Un opportun dispositif, faisant partie de l'installation
xe et installé conformément aux normes en vigueur,
qui déconnecte l'appareil du réseau doit être prévu.
Pour le raccordement au réseau, il est indispensable d'instal-
ler un interrupteur de sectionnement omnipolaire, garantissant
une complète déconnexion dans les conditions de la catégorie
de surtension III ; ce dispositif doit être installé dans une zone
conforme aux normes de sécurité applicables aux salles de bain.

Conformément aux normes en vigueur, l'interrupteur
et les dispositifs électriques doivent être installés dans
une zone non accessible par la personne faisant usage
de l'appareil.
L’installation de dispositifs électriques et d'appareils (prises,
interrupteurs, etc) dans les salles de bain doit être conforme aux
dispositions légales et aux normes nationales en vigueur ; en
particulier, aucune installation électrique n'est admise autour de
l'appareil dans un rayon de 60 cm et sur une hauteur de 225 cm.
2
2
3
3
0
13
0
1
0,6 m
0,6 m
0,6 m
2,25 m
Pour le branchement à l'installation électrique de l'habita-
tion, il est nécessaire d'utiliser un câble avec une gaine ayant des
caractéristiques non inférieures au type H 05 VV-F 3x2,5 mm2.
L’appareil est doté de système d'éclairage à led conforme aux
normes EN 62471.

L’appareil doit être alimenté à travers un interrupteur
diérentiel dont le courant d'intervention ne dépasse
pas 30mA.

Au cas où l’installation électrique de l’immeuble ne se-
rait pas en mesure d’assurer une alimentation stable,
il est conseillé d’installer un stabilisateur de tension
avant l’appareil, opportunément dimensionné pour la
puissance de celui-ci.

Les parties contenant des composants électriques, ex-
cepté les dispositifs de commande à distance, doivent
être positionnées ou xées de manière à ce qu'elles ne
puissent pas tomber dans la baignoire. Tous les com-
posants et les équipements sous tension doivent être
installés hors de portée des personnes présentes dans
la vasque.

Les vasques d'hydromassage Jacuzzi® sont équipées
d'une borne, située près de la pompe et marquée du
symbole , pour le branchement équipotentiel des
masses métalliques situées autour, comme prévu par
les normes EN 60335.2.60.
m
ATTENTION ! Débrancher l'appareil de la ligne d'ali-
mentation électrique avant d'eectuer toute interven-
tion d'entretien.

10
Informationen
Wir empfehlen, die Wanne an fertigen (verkleideten) Wänden
und Böden zu installieren.
Einbaumodelle
m ACHTUNG: Bei den Einbaumodelle empehlt es sich,
die Inspektionspaneele an allen Seiten vorzusehen
(Ref. 6).
Der Zugang kann mit abnehmbaren Paneelen verkleidet wer-
den. Außerdem muss eine ausreichende Belüftung der Anlage
mit Spalten zwischen der Wannenverkleidung und den abnehm-
baren Paneelen oder gut verteilten und absolut freien Önungen
garantiert werden.
Die Paneele müssen stabil und so befestigt werden, dass sie nur
mit einem entsprechenden Werkzeug entfernt werden können.
Önungen und Gitter, die für die Belüftung verwendet wer-
den, müssen so gestaltet sein, dass höchstens Objekte mit Ø 12
mm eingeführt werden können.
Freistehende Modelle
m ACHTUNG: Bei den freistehenden Modellen muss ein
Freiraum für die Positionierung der Wanne während
der Installationsphasen und/oder bei Wartungs-/Re-
paraturarbeiten eingeplant werden.
3
2
(4x)
4
1
System zur Blockierung der Wanne mit Halterungen (S)
(freistehende Modelle)
Diese Modelle sind mit speziellen Halterungen ausgestattet („S“,
siehe entsprechendes Blatt) die verhindern, dass sich die Wanne
bewegt, wenn sie unbeabsichtigt angestoßen wird.
Bei Wartungsarbeiten, bei denen die Wanne bewegt werden
muss, ist es zunächst notwendig, sie in die eine oder andere
Richtung zu bewegen, je nachdem, wie die Halterungen befes-
tigt wurden. Bei der Vorbereitung des Bodenablaufs muss da-
her auch dieser Aspekt berücksichtigt werden, sodass das Rohr
in einem der beiden angegebenen Bereiche (1 oder 1a) verlegt
werden muss.
m Achten Sie bei der Befestigung der Halterungen am
Boden darauf, dass keine Rohre/Kabel durchbohrt
werden.
Abussvorbereitung und Wasseranschlüsse
Es wird empfohlen, den Bodenablauf in den angegebenen
Bereichen vorzubereiten (siehe technisches Datenblatt, Ref.
1/1a; bei freistehenden Modellen; siehe auch Abschnitt„Blockie-
rung der Wanne mit Halterungen„S“).
Die Wasserversorgung kann über eine externe Wannengrup-
pe erfolgen:
- bei den Einbaumodellen ist es ratsam, den Ausgang der beiden
Warm- und Kaltwasserleitungen auf dem Boden in der mit Ref.
5 angegebenen Position zu positionieren.
- bei freistehenden Modellen ist bei der Installation des Auslaufs
auf dem Boden darauf zu achten, dass er entfernt werden kann
(z.B. Bei außergewöhnliche Wartungsarbeiten und/oder für den
Austausch defekter Bauteile)
 Bei „hartem”Wasser sollte in der Hydraulikanlage, die
das Gerät versorgt, ein Entkalker installiert werden,
damit Kalkablagerungen vermindert und/oder verhin-
dert werden.
m
ACHTUNG: (IEC 60335-1/A2) Der Druck der Wasser-
leitung, die den Apparat versorgt, darf 600 kPa nicht
überschreiten (6 bar).
Vorbereitung des elektrischen Anschlusses
Die Zuleitung muss nahe an der angegebenen Position (siehe
technisches Datenblatt, Ref. 2) vorgesehen werden; dabei muss
darauf geachtet werden, dass die Zuleitung lang genug ist, da-
mit diese an den (am Rahmen befestigten) Anschlusskasten
angeschlossen werden kann. Das Kabel kann beliebig verlegt
werden, sofern es keine Steckverbinder beinhaltet, siehe auch
Kapitel „Elektrische Sicherheit“.
Wir empfehlen die Vorbereitung der Stromversorgung mit ei-
ner einzelnen einphasigen Leitung (Spannung zwischen Phase
und Nullleiter: 220-240V).

11
Das Gerät kann mit einer Leitung mit 2Phasen versorgt wer-
den, vorausgesetzt, dass die Spannung zwischen den beiden
Phasen bei 220-240V liegt.
Elektrische Sicherheit
Bei den Produkten zur Unterwassermassage von Jacuzzi® han-
delt es sich um sichere Geräte, die unter Einhaltung der Richtli-
nien EN 60335.2.60, EN 55014-1 und EN 55014-2 hergestellt
werden.
Um die Sicherheit des Benutzers zu gewährleisten, werden die
Geräte während der Herstellung getestet.
Die Installation darf ausschließlich von qualizierten und für
die Installation befugten Fachkräften unter Berücksichtigung
der geltenden nationalen Richtlinien vorgenommen werden.

Es obliegt dem Installateur, die geeigneten Materialien
zu wählen, die Arbeiten korrekt auszuführen, die An-
lage, an die das Gerät angeschlossen wird, auf ihre Ef-
zienz und Eignung zu prüfen, um damit die Betriebs-
sicherheit zu garantieren.
Die Whirlwannen von Jacuzzi® sind Geräte der Klasse "1", für
die eine ortsfeste Installation vorgeschrieben ist, die den ständi-
gen Anschluss an das Netz und die Erdungsanlage – ohne Zwi-
schenschaltungen – vorsieht.

Die elektrische und die Erdungsanlage müssen ein-
wandfrei funktionstüchtig sein und den geltenden
gesetzlichen Vorschriften und spezischen nationalen
Normen entsprechen.

Für die Trennung des Gerätes vom Stromnetz muss
eine geeignete Vorrichtung vorgesehen sein, die einen
Teil der festen Anlage bildet und gemäß den geltenden
Bestimmungen zu installieren ist.
Für den Anschluss an das Stromnetz sind ein oder mehrere
allpolige Trennschalter vorzusehen, die eine vollständige Tren-
nung des Geräts bei Überspannungen der Kategorie III garantie-
ren; diese Vorrichtungen müssen in einem Bereich positioniert
werden, der die Sicherheitsvorschriften für Nassräume erfüllt.

Schalter und elektrische Vorrichtungen müssen, unter
Einhaltung der Normen, so positioniert sein, dass sie
während der Nutzung des Apparats nicht vom Nutzer
erreicht werden können.
Die Installation von elektrischen Vorrichtungen und Geräten
(Steckdosen, Schalter, usw.) in Bädern muss den Gesetzesvor-
schriften und Normen des jeweiligen Anwenderlandes entspre-
chen; im Besonderen dürfen im Bereich um das Gerät in einem
Abstand von 60 cm und einer Höhe von 225 cm keine elektri-
schen Installationen angebracht werden.
2
2
3
3
0
13
0
1
0,6 m
0,6 m
0,6 m
2,25 m
Für den Anschluss an die elektrische Anlage des Gebäudes
muss ein Kabel mit Mantel und mindestens den Eigenschaften
des Typs H 05 VV-F 3x2,5 mm2.
Das Gerät ist mit einer LED-Beleuchtung gemäß EN 62471
ausgestattet.

Das Gerät muss über einen Schutzschalter versorgt wer-
den, dessen Auslösestrom höchstens 30mA beträgt.

Sollte die elektrische Anlage des Gebäudes nicht in der
Lage sein, eine stabile Stromversorgung zu gewährleis-
ten, empfehlen wir die Installation eines Spannungs-
stabilisators vor dem Apparat, der für die Leistung der-
selben entsprechend dimensioniert ist.

Die Teile, die elektrische Komponenten enthalten, mit
Ausnahme der Fernbedienungen, müssen so abgelegt
oder befestigt sein, dass sie nicht in die Wanne fallen
können. Bauteile und Geräte unter Spannung dürfen
nicht für diejenigen zugänglich sein, die sich in der
Wanne benden.

DieWhirlwannen von Jacuzzi® sind mit einer Klemme für
den Potenzialausgleich der umliegenden metallischen
Massen versehen, wie von der Norm EN 60335.2.60 vor-
gesehen. Sie bendet sich in der Nähe der Pumpe und ist
durch das Symbol gekennzeichnet.
m
ACHTUNG! Das Gerät vor jedem Wartungseingri von
der Netzversorgung trennen.

12
Información
Se recomienda instalar la bañera con las paredes y el suelo
acabados (ya revestidos).
Modelos de empotrar (“built-in”)
m ATENCIÓN: en los modelos de empotrar (“built-in”),
monte paneles de inspección en todos los lados (ref.
6).
Este acceso puede cerrarse con paneles desmontables. Ade-
más, debe quedar garantizada la adecuada ventilación de la ins-
talación, con ranuras entre el revestimiento de la bañera y los
paneles desmontables, o aberturas bien distribuidas y totalmen-
te despejadas.
Los paneles deben jarse de manera estable, y para desmon-
tarlos debe ser necesaria una herramienta adecuada.
Las aberturas, oricios y rejillas empleados para la ventilación no
deben permitir la introducción de objetos de 12 mm de diámetro.
Modelos “free-standing”
m ATENCIÓN: en los modelos “free-standing”, es necesa-
rio dejar un espacio libre en el que colocar la bañera
durante las fases de instalación y/o en caso de inter-
venciones de mantenimiento/reparación.
3
2
(4x)
4
1
Sistema de bloqueo de la bañera con pletinas (S)
(modelos“free-standing”)
Estos modelos incorporan pletinas especiales (“S”, consulte la
cha correspondiente) que impiden que la bañera se mueva en
caso de golpes o empujones accidentales.
En caso de intervenciones de mantenimiento que obliguen
a mover la bañera, es necesario desplazarla primero en una de
las dos direcciones, dependiendo de cómo estén jadas las ple-
tinas. Por lo tanto, al preparar el desagüe de suelo, también se
debe tener en cuenta este aspecto, colocando el tubo en una de
las dos zonas indicadas (1 o 1a).
m Durante la jación de las pletinas al suelo, asegúrese
de no perforar tubos o cables.
Preparación del desagüe y conexiones del agua
Se recomienda preparar el desagüe de suelo en las zonas indi-
cadas (consulte la cha técnica, ref. 1/1a; para los modelos “free-
standing”, consulte también el apartado “Sistema de bloqueo de
la bañera con pletinas“S”.
El suministro del agua puede realizarse mediante un grupo de
bañera externo:
- en los modelos “built-in”, se recomienda colocar en el suelo la
salida de los dos tubos para el agua caliente y fría, en la posi-
ción indicada por la ref. 5.
- en los modelos“free-standing”, si se instala la boca de suminis-
tro en el suelo, asegúrese de que sea posible desmontarla (por
ej. intervenciones de mantenimiento extraordinario y/o sustitu-
ción de componentes averiados).

En caso de aguas “duras”, conviene montar, en la insta-
lación hidráulica de alimentación del equipo, un des-
calcicador, para reducir o evitar los depósitos de cal.
m
ATENCIÓN: (IEC 60335-1/A2) La presión de la instala-
ción hidráulica que alimenta el equipo no debe supe-
rar los 600 kPa (6 bar).
Preparación de la conexión eléctrica
El cable de alimentación deberá tenderse cerca de la posición
que se indica (véase la cha técnica, ref. 2), con una longitud
suciente para poder conectarlo a la caja (jada al armazón). El
cable puede seguir varios recorridos, siempre que no haya em-
palmes provisionales; consúltese de todos modos el capítulo
“Seguridad eléctrica”.
Se recomienda preparar la alimentación eléctrica con línea
monofásica única (tensión entre fase y neutro: 220-240V).
Se puede suministrar alimentación al equipo con una línea
que incluya 2 fases siempre que la tensión entre fase y fase
sea de 220-240V.

13
Seguridad eléctrica
Los productos de hidromasaje Jacuzzi® son aparatos seguros,
fabricados conforme a las normas EN 60335.2.60, EN 55014-1,
EN 55014-2. Son probados durante su fabricación para garanti-
zar la seguridad del usuario.
La instalación debe ser realizada por personal cualicado, que
debe garantizar el cumplimiento de las disposiciones nacionales
vigentes, además de estar facultado para efectuar la instalación.

Es responsabilidad del instalador elegir los materiales,
ejecutar correctamente las obras y comprobar el esta-
do de la instalación a la que se conecta el aparato y su
idoneidad para garantizar la seguridad de uso.
Las bañeras de hidromasaje Jacuzzi® son aparatos de clase
“1”, por lo que deben jarse de manera estable y conectarse de
modo permanente, sin empalmes intermedios, a la red eléctri-
ca y a la instalación de tierra.

La instalación eléctrica y la de tierra del edicio deben
ser ecientes y conformes a las disposiciones legales y
a las normas nacionales especícas.

Es necesario montar un dispositivo oportuno, que for-
me parte de la instalación ja e instalado según las nor-
mas vigentes, que desconecte el equipo de la red.
Para la conexión a la red, debe instalarse un interruptor de corte om-
nipolar que garantice una desconexión completa en las condiciones de
la categoría III de sobretensión; este dispositivo debe colocarse en una
zona que cumpla las normas de seguridad de los locales de baño.

Los interruptores y dispositivos eléctricos, conforme a
las normas, se deben colocar en una zona fuera del al-
cance del usuario que esté usando el equipo.
La instalación de dispositivos eléctricos y aparatos (tomas de
corriente, interruptores, etc.) en cuartos de baño debe ser con-
forme a las disposiciones legales de cada país; en concreto, se
prohíbe toda instalación eléctrica en la zona que rodea el apara-
to hasta una distancia de 60 cm y una altura de 225 cm.
2
2
3
3
0
13
0
1
0,6 m
0,6 m
0,6 m
2,25 m
Para la conexión a la instalación eléctrica del edicio, deberá
utilizarse un cable con vaina cuyas características sean como mí-
nimo las del tipo H 05 VV-F 3x2,5 mm2.
El equipo incluye un sistema de iluminación led conforme a
las normas EN 62471.

El equipo debe alimentarse por medio de un interrup-
tor diferencial cuya corriente de disparo no supere los
30mA.

Las partes que contienen componentes eléctricos, ex-
cepto los dispositivos de control remoto, deben colo-
carse o jarse de manera que no puedan caer dentro
de la bañera. Los componentes y aparatos bajo tensión
deben estar fuera del alcance de quien está sumergido
en la bañera.

Si la instalación eléctrica del inmueble no permite ga-
rantizar una alimentación estable, se recomienda ins-
talar antes del equipo un estabilizador de tensión de-
bidamente dimensionado para la potencia del aparato.

Las bañeras de hidromasaje Jacuzzi® incluyen un bor-
ne, situado cerca de la bomba y marcado con el sím-
bolo , para la conexión equipotencial de las masas
metálicas circundantes, conforme a las normas EN
60335.2.60.
m
ATENCIÓN: Antes de realizar cualquier operación de
mantenimiento, desconecte el equipo de la línea de
alimentación eléctrica.

14

Рекомендуется устанавливать ванну при уже облицован-
ных стенках и поверхности пола.
Встраиваемые модели (“built-in”)
m ВНИМАНИЕ: во встраиваемых моделях (“built-in”)
следует предусмотреть инспекционные панели со
всех сторон (поз. 6).
Проем может быть закрыт при помощи снимаемых пане-
лей. Кроме того, должна гарантироваться соответствующая
вентиляция системы, с зазорами между облицовкой ванны и
снимаемыми панелями, или тщательно распределенными и
полностью свободными проемами.
Панели должны быть прочно закреплены и для их снятия
требуется использование специального инструмента.
Проемы, отверстия, решетки, использованные для венти-
ляции, не должны допускать возможность ввода предметом
диаметром Ø 12 мм.
Модели“free-standing”
m ВНИМАНИЕ: в моделях “free-standing” необходимо
предусмотреть свободное пространство для пози-
ционирования ванны при установке и/или в случае
вмешательств техобслуживания/ремонта.
3
2
(4x)
4
1
Система блокировки ванны при помощи скоб (S)
(модели“free-standing”)
Эти модели оснащены специальными скобами (“S”,
см.соответствующую схему), которые препятствуют смеще-
нию ванны при случайных ударах или толчках.
В случае работ техобслуживания, предусматривающих пе-
ремещение ванны, следует сначала сместить ее в одном или
другом направлении, в зависимости от крепления скоб. При
подготовке слива на поверхности пола, следует принимать
во внимание также и данный аспект, располагая трубу в одну
из двух указанных зон (1 или 1a).
m При креплении к полу скоб следует соблюдать осто-
рожность, чтобы не просверлить имеющиеся тру-
бы/кабели.
   -
 
Рекомендуется подготовить слив в указанных зонах по-
верхности пола (см.техническую схему поз. 1/1a; для моде-
лей “free-standing”; также см.параграф “Система блокировки
ванны при помощи скоб“S”.
Подача воды может осуществляться посредством внешне-
го блока-ванны:
- в моделях “built-in” рекомендуется позиционировать вы-
ход двух труб для горячей и холодной воды на поверхности
пола, в положении, указанном поз.5.
- в моделях“free-standing”, в случае установки подающего па-
трубка на поверхности пола, убедиться, что он может быть
удален (например, для работ внеочередного техобслужива-
ния и/или замена неисправных компонентов).
 При наличии жёсткой воды, необходимо устано-
вить в гидравлической системе питания декальци-
фикатор в целях предотвращения и/или снижения
отложений котельного камня.
m
ВНИМАНИЕ: (IEC 60335-1/A2) Давление гидравличе-
ской системы, обеспечивающей питание оборудо-
вания, не должно превышать 600 кПa (6 бар).
  
Силовой кабель должен быть подготовлен рядом с указан-
ным положением (см.техническую спецификацию, поз. 2), его
длина должна быть достаточной, чтобы обеспечить соедине-
ние с коробкой (прикрепленной к раме). Кабель может быть
проложен различным образом, но без временных соедине-
ний, в любом случае, следует придерживаться указаний гла-
вы ”Электрическая безопасность”.
Рекомендуется предусмотреть электропитание с одиноч-
ной однофазной линией (напряжение между фазой и ней-
тралью: 220-240В).

15
Можно обеспечить питание устройства за счет линии, ос-
нащенной 2 фазами, если напряжение между фазами со-
ставляет 220-240В.
 
Гидромассажное оборудование Jacuzzi® представляет со-
бой надежное оборудование, произведенное в соответствии
с нормативами EN 60335.2.60, EN 55014-1 и EN 55014-2,
испытанное в ходе производства, в целях гарантии безопас-
ности пользователя.
Монтаж должен осуществляться квалифицированным
персоналом, который должен гарантировать соблюдение
действующих национальных нормативов, а также обладать
разрешением на проведение монтажных работ.

МОНТАЖНИК несет ответственность за выбор материалов,
надлежащее выполнение работ, проверку состояния систе-
мы, к которой подсоединяется оборудование, и ее пригод-
ность в целях гарантии безопасности использования.
Гидромассажные ванны Jacuzzi® представляют собой
устройства класса“1”, поэтому должны прикрепляться и под-
ключаться на постоянной основе, без промежуточных со-
единений, к электрической сети и системе заземления.

Электрическая и заземляющая система помещения
должны быть эффективными и соответствовать
действующим положениям закона, а также специ-
альным национальным нормативам.

Должно быть предусмотрено специальное устройство,
являющиеся составной частью фиксированной систе-
мы, устанавливаемое в соответствии с действующими
нормативами, отсоединяющие оборудование от сети.
Для подсоединения к сети предусматривается установка
всеполярного выключателя-разъединителя, который обе-
спечивает полное разъединение при условиях категории
избыточного напряжения III; это устройство должно разме-
щаться в зоне, соответствующей правилам техники безопас-
ности ванных комнат.

Согласно положений норм, выключатели и электри-
ческие устройства должны располагаться в зоне, не
доступной для пользователя, использующего обо-
рудование.
Монтаж электрических устройств и оборудования (ро-
зетки, выключатели и т.д.) в ванных комнатах должен соот-
ветствовать положениям закона и нормативам государства;
в частности, не допускается какая-либо электрическая уста-
новка в зоне, окружающей оборудование, на расстоянии 60
cм и на высоте 225 cм.
2
2
3
3
0
13
0
1
0,6 m
0,6 m
0,6 m
2,25 m
Для подсоединения к электрической системе помещения
должен использоваться кабель с оплёткой, имеющий харак-
теристики не менее H 05 VV-F 3x2,5 мм2.
Оборудование оснащено системой светодиодного осве-
щения, соответствующей нормам EN 62471.

Питание устройства должно осуществляться по-
средством дифференциального выключателя, ток
срабатывания которого не превышает 30мA.

Элементы, содержащие электрические компоненты,
за исключением устройств дистанционного управле-
ния, должны быть размещены или закреплены таким
образом, чтобы они не могли упасть в ванну. Ком-
поненты и устройства под напряжением не должны
быть доступны для людей, находящихся в ванне.

В случае если электрическая система помещения не
может гарантировать стабильное электропитание,
рекомендуется установить стабилизатор напряже-
ния перед устройством, соразмеренный соответ-
ствующим образом относительно мощности.

Гидромассажные ванны Jacuzzi® оснащены клем-
мой, расположенной рядом с насосом и обозна-
ченной символом , для эквипотенциального
соединения окружающих металлических масс, в со-
ответствии с нормами EN 60335.2.60.
m
ВНИМАНИЕ! Отсоединять оборудование от линии
электропитания перед проведением каких-либо
работ техобслуживания.

16
~ 70
32 32111
57
33
~ 61
61
15
3
~ 6
11
175 85
22 40 23
85
1,5 cm
MAX
3
2
175
~ 70
~ 20
~ 25
85
20
1
1a
1
1a
5
2
6
6
6
6
L= ~ 100 cm
2
5
1a
1
~ 20
~ 40
29 35 ~ 47 35 29
50
40
~17
~ 70 ~ 70
~ 40 ~ 40
6 6
66
~ 175 l~ 130 l
~ 41 kg ~ 554 kg/m2 (A)
220-240 V
50/60 Hz
~ 2,5 A
~ 0,55 kW
99x189x74 cm
~ 85 kg
caratteristiche • specifications • caracteristiques
angaben • caracteristicas • ХАРАКТЕРИСТИКИ
ad incasso
built-in
à encastrement
eingebaut
encastrada

cm
mALLEGARE IL TESTO DI PREINSTALLAZIONE  ADD TO THIS SHEET THE PREINSTALLATION INSTRUCTIONS  FICHE À ASSOCIER AU TEXT DE PREINSTALLATION 
DIESES DATENBLATT MUSS VOM VORINSTALLATIONS TEXT  FICHA A UNIRSE AL TEXTO DE PREINSTALACIÓN     
elettrovalvola - solenoid valve
électrovanne - Solenoidventil
electroválvula - электроклапану
(A) valore riferito all’area corrispondente al telaio di supporto - (A) value referred to the area corresponding to the support frame - (A) valeur référée à la zone
correspondant au cadre de support - (A) Wert bezieht sich auf den Bereich, der dem Stützrahmen entspricht - (A) valor referido al área correspondiente al marco de
soporte - (A) значение относится к области, соответствующей опорной раме

17
free-standing
freistehend
libre colocación
"free-standing"
mALLEGARE IL TESTO DI PREINSTALLAZIONE  ADD TO THIS SHEET THE PREINSTALLATION INSTRUCTIONS  FICHE À ASSOCIER AU TEXT DE PREINSTALLATION 
DIESES DATENBLATT MUSS VOM VORINSTALLATIONS TEXT  FICHA A UNIRSE AL TEXTO DE PREINSTALACIÓN     
(A) valore riferito all’area corrispondente al telaio di supporto - (A) value referred to the area corresponding to the support frame - (A) valeur référée à la zone
correspondant au cadre de support - (A) Wert bezieht sich auf den Bereich, der dem Stützrahmen entspricht - (A) valor referido al área correspondiente al marco de
soporte - (A) значение относится к области, соответствующей опорной раме
32 32111
~ 61
175 85
22 40 23
~ 70
2
~ 6
29 35 ~ 47
~ 55
35 29
57 3
33
15
11
175
~ 70
85
2
1
L= ~ 100 cm
2
~ 48
S
1
1
2x
40
~17
~ 55
~ 48
1
cm
~ 175 l~ 130 l
~ 56 kg ~ 590 kg/m2 (A)
220-240 V
50/60 Hz
~ 2,5 A
~ 0,55 kW
99x189x74 cm
~ 100 kg
caratteristiche • specifications • caracteristiques
angaben • caracteristicas • ХАРАКТЕРИСТИКИ
elettrovalvola - solenoid valve
électrovanne - Solenoidventil
electroválvula - электроклапану

18

19

I dati e le caratteristiche non impegnano la Jacuzzi Europe S.p.A., che si riserva il diritto
di apportare tutte le modiche ritenute opportune senza obbligo di preavviso o di sostituzione
The data and characteristics indicated do not oblige Jacuzzi Europe, who reserves the right
to make the necessary changes they feel opportune without forewarning or substitution
Les caractéristiques indiquées, n’engagent pas la Jacuzzi Europe, qui se réserve le droit d’apporter
toutes les modications qu’elle jugera opportune sans obligation de préavis ou de remplacement
Die Angaben sind für Jacuzzi Europe nicht bindend. Änderungen, die dem Fortschritt dienen,
halten wir uns vor
Los datos y caracteristicas indicadas no comprometen a Jacuzzi Europe que se reserva el derecho
de aportar todas las modicaciones que considere oportunas sin obligación de preaviso o de sustitución
è˂‰ÂÌÌ˚ ‰‡ÌÌ˚Â Ë ı‡‡ÍÚÂËÒÚËÍË fl‚Îfl˛ÚÒfl ‰Îfl ÙËÏ˚ Jacuzzi Europe S.p.A.
ÌÂÓ·flÁ‡ÚÂθÌ˚ÏË. îËχ ÓÒÚ‡‚ÎflÂÚ Á‡ ÒÓ·ÓÈ Ô‡‚Ó ‚ÌÂÒÂÌËfl ‚ÒÂı ÚÂı ËÁÏÂÌÂÌËÈ, ÍÓÚÓ˚ ·Û‰ÛÚ
ÔËÁ̇Ì˚ ÌÂÓ·ıÓ‰ËÏ˚ÏË, ·ÂÁ Ó·flÁ‡ÚÂθÒÚ‚‡ Ô‰‚‡ËÚÂθÌÓ„Ó Û‚Â‰ÓÏÎÂÌËfl ËÎË Á‡ÏÂÌ˚.
JACUZZI EUROPE S.p.A.
S.S. Pontebbana, km 97,200
33098 Valvasone Arzene (PN) ITALIA
Tel + 39 0434 859111 • Fax + 39 0434 85278
Via Copernico 38 • 20125 Milano (MI) • Italia
Tel. [phone]
www.jacuzzi.eu • [email protected]
Jacuzzi Spa & Bath Ltd
Woodlands • Roysdale Way
Euroway Trading Estate • BD4 6ST • Bradford • West Yorkshire • UK
Ph. [phone]
www.jacuzzi.co.uk • [email protected]
Jacuzzi Whirlpool GmbH
Humboldtstr. 30/32 • D-70771 Leinfelden-Echterdingen • Deutschland
Tel. [phone] • Fax [phone]
www.jacuzzi.de • [email protected]
Jacuzzi France s.a.s.
8, route de Paris • 03305 Cusset • France
Tél. [phone] • Fax [phone]
www.jacuzzi.fr • [e-mail]
Jacuzzi Bathroom España, SL
C/Comte Urgell, 252 local 4 • 08036 Barcelona • España
Tel. [phone] • Fax [phone]
www.jacuzzi.es • [email protected]
JACUZZI EUROPE S.p.A. • all rights reserved • MARCH 2019
