Jaeger 21500616 User manual

/Seite 1/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzione di montaggio
Instrucciones de montaje
Elektro-Einbausatz für Anhängerkupplung / 13-polig / 12 Volt / ISO 11446
Electric wiring kit for towbars / 13-pin / 12 Volt / ISO 11446
Faisceau pour attelage / 13 broches / 12 Volt / ISO 11446
Cablaggio elettrico per ganci di traino / 13 poli / 12 Volt / ISO 11446
Kits eléctricos para enganches de remolques / 13 pins / 12 Volt / ISO 11446
Elektro-inbouwset voor aanhangerkoppeling / 13-polig / 12 Volt / ISO 11446
Montagehandleiding
D
F
E
GB
I
NL
HYUNDAI / KIA
No. 21500616
Sportage QL 01/16
Tucson 07/15

/Seite 2/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
Sportage QL 01/16
BELANGRIJK!
Bij aanhangers zonder mistachterlicht dient dit achteraf te worden gemon-
teerd.
Wij verlenen generlei fabrieksgarantie voor technische c.q. elektronische
wijzigingen die na de eerste inbedrijfstelling van de elektroset door de
voertuigfabrikant worden uitgevoerd en bijvoorbeeld leiden tot foutieve
functies van de stekkerdoos van de aanhanger of diens periferie!
De aanhangermodule kan niet worden gediagnosticeerd! Mochten diagno-
seprocessen van de kant van de fabrikant c.q. op software steunende
testmechanismen foutprotocollen genereren die direct of indirect in
verband staan met het gebruik van de aanhanger, dan dient de aanhanger-
module te worden losgekoppeld van de kabelset voor de aanhangerstek-
kerdoos en dient het diagnoseproces nogmaals te worden gestart!
De inbouw van deze elektroset moet door een vakwerkplaats
of door een overeenkomstig gekwalificeerde persoon gebeu-
ren. Vóór aanvang van alle montagewerkzaamheden absoluut
de montagehandleiding volledig doorlezen. Na inbouw van de elektroset
dient de montagehandleiding bij de servicedocumenten van het voertuig
te worden gelegd!
Bij ondeskundige toepassing of wijziging van de elektroset c.q. van de
daarin zittende componenten vervalt elke aanspraak op fabrieksgarantie.
Tijdens het rijden zonder aanhanger of ladingdrager moeten evtl. gebruik-
te adapters altijd uit de stekkerdoos worden verwijderd. Wijzigingen met
betrekking tot constructie, uitvoering, kleur alsmede vergissing voorbe-
houden. Alle opgaven en afbeeldingen niet-bindend.
NL
¡IMPORTANTE!
Al tratarse de remolques sin luz antiniebla trasera, esta debería ser reequipada.
¡No asumiremos ninguna clase de garantía por modificaciones técnicas o
electrónicas respectivamente que se lleven a cabo después de la primera
puesta en funcionamiento del equipo eléctrico por parte del fabricante del
vehículo y que puedan provocar por ejemplo un mal funcionamiento del
enchufe del remolque o de los correspondientes componentes periféricos!
¡El módulo para el remolque no puede someterse a un diagnóstico! En caso
de que los procesos de diagnóstico por parte del fabricante o que los
mecanismos de comprobación asistidos por software generen informes de
errores que estén directa o indirectamente relacionados con el servicio con
remolque, deberá separarse el módulo para el remolque de los cables de
conexión para el enchufe del remolque e iniciarse un nuevo proceso de
diagnóstico!
El montaje del equipo eléctrico deberá llevarse a cabo en un
taller especializado o por parte de una persona correspondiente
mente calificada. Antes de comenzar cualquier trabajo de
montaje es imprescindible haberse leído las instrucciones de montaje por
completo. ¡Después de haber realizado el montaje del equipo eléctrico
deben adjuntarse las instrucciones de montaje a los documentos de servicio
del vehículo!
En caso de una utilización inadecuada o de una modificación del equipo
eléctrico o de los componentes incluidos respectivamente se extinguirá
cualquier derecho de garantía. En caso de conducir sin remolque o sin
portacargas deberán sacarse siempre del enchufe los adaptadores que
hayan podido ser utilizados. Queda reservado el derecho de modificaciones
con respecto a la construcción, el equipamiento, el color y de errores. Todas
las informaciones y reproducciones se entienden sin compromiso.
E
IMPORTANTE!
L’installazione del kit elettrico deve essere effettuata da un
officina o da personale specializzato. Prima di iniziare tutti i
lavori di montaggio, leggere da cima a fondo le istruzioni.
Dopo aver installato il kit elettrico si prega di allegare le istruzioni di
montaggio ai documenti di manutenzione del veicolo!
In caso di uso improprio o di modifiche del kit elettrico e delle componenti
del medesimo, ogni diritto di garanzia decade. Durante la guida senza
rimorchio o portacarichi, togliere sempre gli adattatori dalla presa di
corrente. Con riserva di modifiche relative a costruzione, equipaggiamen-
to, colore e salvo errori. Tutte le indicazioni e illustrazioni non sono
vincolanti.
IIn caso di rimorchi non corredati di luce retronebbia, questa dovrebbe
essere istallata.
Per le modiche tecniche ed elettroniche eseguite dopo la prima messa in
funzione del kit elettrico da parte del costruttore del veicolo, e che portano,
per esempio, a un malfun-zionamento della presa del rimorchio o della sua
periferia, non ci assumiamo alcuna responsabilità!
Il modulo del rimorchio non è idoneo alla diagnosi! Nel caso in cui processi
diagnostici o apparecchiature di prova controllate da software dovessero
generare dei protocolli d’errore in rapporto diretto o indiretto con l’uso del
rimorchio, si deve staccare il modulo del rimorchio dal conduttore per la
presa del rimorchio, e avviare nuovamente la diagnosi!
IMPORTANT!
Le montage du faisceau doit être effectué par un atelier spé-
cialisé ou par une personne qualifiée en la matière. Avant le
début des travaux, lire impérativement les instructions de
montage dans leur intégralité. Après le montage du faisceau, joindre les
instructions de montage aux documents du véhicule.
Un usage inapproprié ou des modifications du faisceau, ou des pièces qui
le composent, entraînent l’expiration de tout droit à la garantie. Lors
d’une conduite sans remorque ou porteur de charge, les adaptateurs
utilisés doivent, le cas échéant, toujours être enlevés de la prise de
courant. Sous réserve de modifications de constructions, équipement,
couleurs ou erreur. Données et illustrations sous toute réserve.
Si la remorque n’est pas équipée de feux anti-brouillard arrière, il devra
être posé ultérieurement.
FNous n’assumons aucune responsabilité ni garantie pour les modifications
techniques et électroniques ayant été effectuées après la première mise en
service du kit de connexion électrique par le constructeur automobile et
ayant mené par exemple à des mauvais fonctionnements de la prise de
remorque ou de sa périphérie.
Le module remorque ne contient pas de fonction diagnostic! Au cas où des
processus de diagnostic définis par le fabricant ou des mécanismes de
contrôle assistés par ordinateur devaient générer des messages d’erreur
directement ou indirectement en rapport avec le fonctionnement de la
remorque, il est impératif pour la prise de remorque de détacher le module
remorque du groupe électrique et d’initier une nouvelle procédure de
diagnostic.
IMPORTANT!
Installation of the towing electrics kit must be undertaken by a
specialist workshop or an appropriately qualified person.
Before starting work, you must read the installation in-struc-
tions through completely. After installing the towing electrics kit, the
installation instructions should be kept with the vehicle service documen-
tation.
All claims under the guarantee will lapse in case of improper use or
modification of the towing electrics kit or any of its component parts.
When driving without a trailer or load carrier, any adapter installed must
be removed from the electrical socket. We reserve the right to alter the
design, content or colour. We accept no liability for any errors in these
instructions. All details and illustrations are non-binding.
GB In case of missing a rear fog lamp on the trailer, it should be retrofitted.
We accept no responsibility and give no guarantee for technical and
electrical modifications made after the initial operation of the towing
electrics kit by the vehicle manufacturer and which may lead, for example
to malfunction of the trailer socket or its peripheries.
The trailer module is not diagnostics-capable. If the manufacturer’s
diagnostics processes or software-supported test mechanisms generate
error reports directly or indirectly linked with trailer operation, the trailer
module must be disconnected from the leads to the trailer socket and a
new diagnstic process initiated.
WICHTIG!
D
Der Einbau dieses Elektrosatzes muß von einer Fachwerkstatt
oder einer entsprechend qualifizierten Person durchgeführt
werden. Vor Beginn aller Montagearbeiten unbedingt die
Einbauanleitung komplett durchlesen. Nach Einbau des Elektrosatzes ist
die Einbauanleitung den Serviceunterlagen des Fahrzeuges beizulegen!
Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes
bzw. der darin befindlichen Bauteile erlischt jeder Anspruch auf Gewähr-
leistung. Beim Fahren ohne Anhänger oder Ladungsträger müssen ggf.
verwendete Adapter immer aus der Steckdose entfernt werden. Änderun-
gen bezüglich Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten.
Alle Angaben und Abbildungen unverbindlich.
Bei Anhängern ohne Nebelschlussleuchte sollte diese nachgerüstet
werden.
Für technische bzw. elektronische Änderungen, welche nach erstmaliger
Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt
werden und beispielsweise zu Fehlfunktionen der Anhängersteckdose
oder deren Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Das Anhängermodul ist nicht diagnosefähig! Sollten herstellerseitige
Diagnoseprozesse bzw. softwaregestützte Prüfmechanismen Fehlerproto-
kolle generieren, welche direkt oder indirekt mit Anhängerbetrieb in
Zusammenhang stehen, ist das Anhängermodul vom Leitungssatz für die
Anhängersteckdose zu trennen und ein nochmaliger Diagnosevorgang zu
starten!

/Seite 3/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016

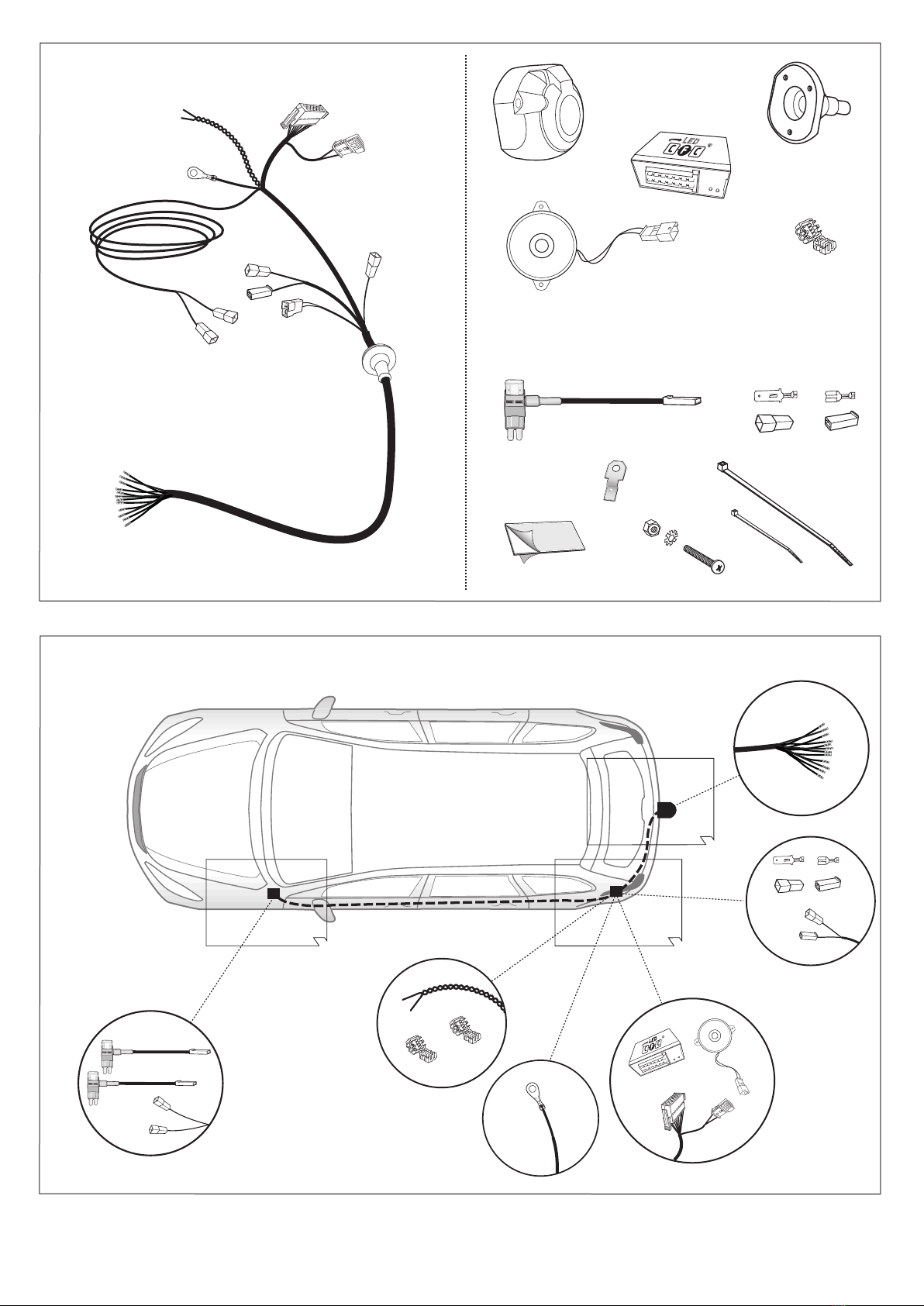

3x 10x 5x
2x
2x
2x
24-25 3-5, 12-20
7-11

/Seite 4/15/ © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016

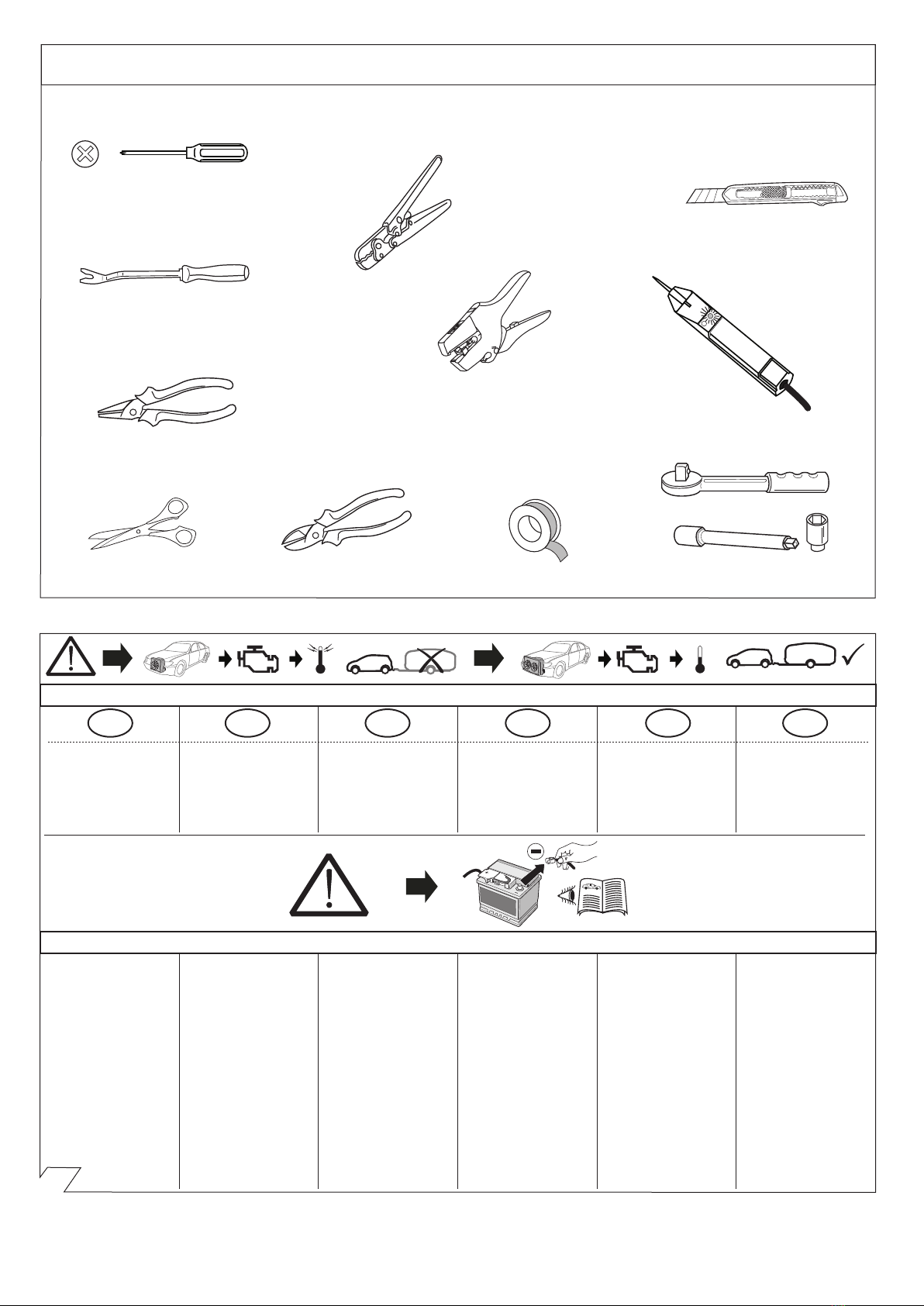

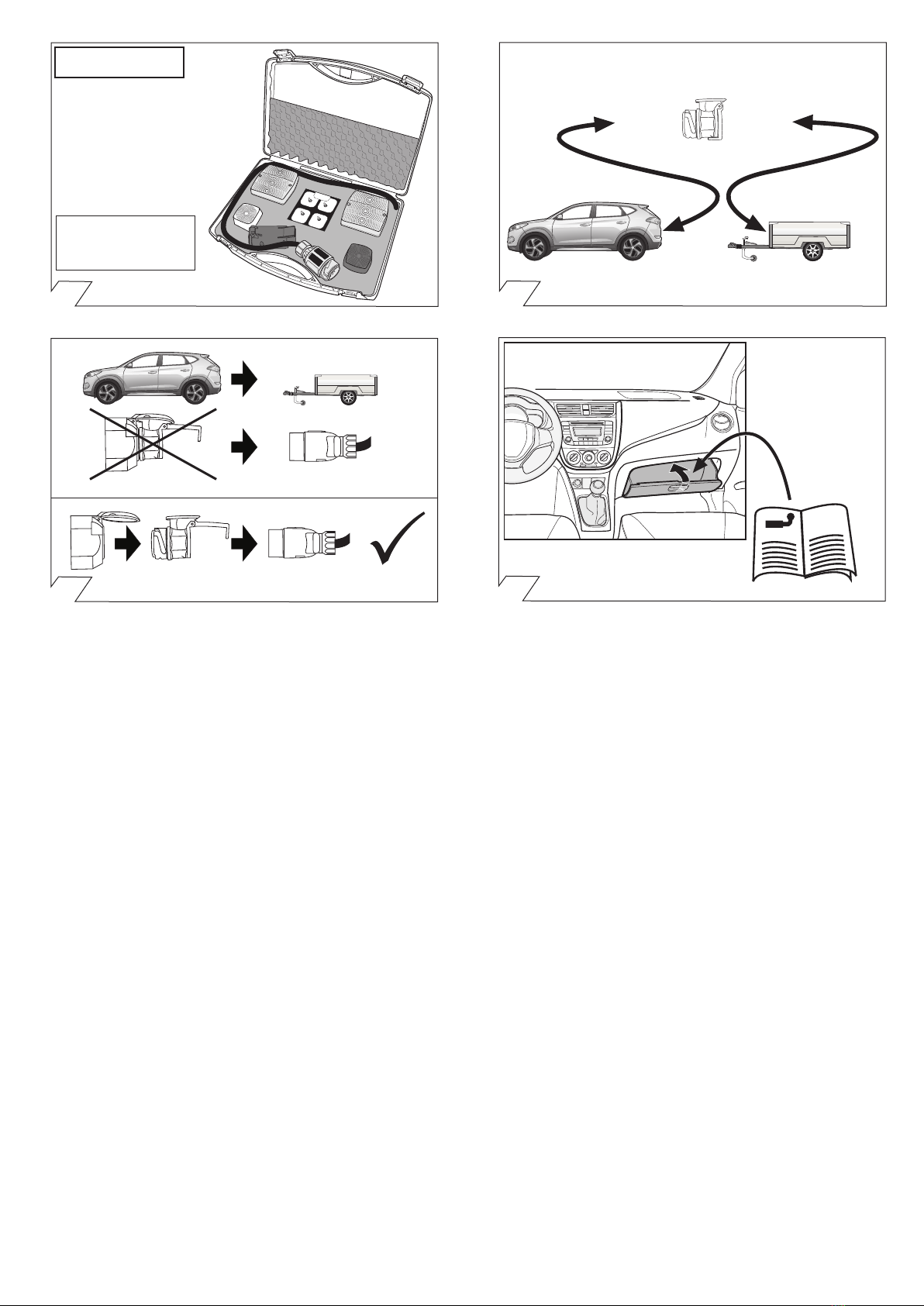

Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
+
-
1
ACHTUNG! ATTENTIE!ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION!
ACHTUNG! ATTENTIE!ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION!
MANUAL
CoCo
GBD
Die Kühlerleistung des Fahr-
zeuges muß bei Nachrüstung
einer Anhängerkupplung mög-
licherweise erhöht werden!
Bitte unbedingt Herstelleran-
gaben beachten!!
Um Störungen und Schäden
am Bordnetz zu vermeiden,
muss die Massepolklemme
unbedingt vor Beginn aller
Arbeiten von der Fahrzeugbat-
terie getrennt werden!
Insbesondere bei Arbeiten und
Anschlüssen am CAN-Daten-
bus kann bei nicht abgeklemm-
ter Batterie sowohl das
Anhängermodul als auch das
fahrzeugseitige Bordnetzsteu-
ergerät beschädigt werden!
Bitte Herstellervorschriften
beim Ab- und Anklemmen der
Fahrzeugbatterie beachten!
In order to avoid malfunctions
and damage to the vehicle’s
electrical system the earth
terminal must be disconnec-
ted from the vehicle’s battery
before starting work!
Both the trailer module and the
vehicle’s control unit for the
electrical system can be
damaged during work on the
CAN data bus connections if
the battery is not disconnec-
ted!
Please pay attention to the
manufacturer’s instructions
when disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dysfonctionne-
ment ou endommagement du
circuit de bord, il est indispensa-
ble de débrancher la pince de
masse de la batterie du véhicule
avant le début de toute
opération!
En particulier s’il s’agit de travaux
et de branchements effectués sur
le bus de données CAN, si la
batterie n’est pas débranchée, le
module remorque aussi bien que
le dispositif de commande de
circuit de bord du véhicule
risquent d’être endommagés!
Veuillez respecter les directives
du fabricant lors du branchement
et du débranchement de la
batterie du véhicule!
Per evitare disturbi e danni alla
rete di distribuzione elettrica,
l’espansione polare a massa
deve essere assolutamente
scollegata dalla batteria del
veicolo prima dell’inizio dei
lavori!
In particolare durante i lavori e gli
allacciamenti al bus di dati CAN,
se la batteria non è scollegata si
possono danneggiare sia la
centralina rimorchio, sia la cen-
tralina della rete di distribuzione
elettrica del veicolo!
Attenersi alle indicazioni del
costruttore per scollegare e
ricollegare la batteria del veicolo!
¡Para evitar fallos y defectos en
el sistema eléctrico de a bordo
es imprescindible separar al
terminal de puesta a tierra de la
batería del vehículo antes de
realizar cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al bus
de datos CAN puede
estropearse tanto el módulo
para remolques como el
regulador del sistema eléctrico
de a bordo del vehículo si no se
ha desconectado la batería!
¡Rogamos observar las
instrucciones del fabricante al
conectar y desconectar la
batería del vehículo!
Om storingen en schade aan de
elektrische bedrading te vermij-
den moet de massapoolklem
absoluut vóór aanvang van alle
werkzaamheden worden losge-
koppeld van de voertuigaccu!
Vooral bij werkzaamheden aan en
aansluitingen op de CAN-data-
bus kan zowel de aanhangermo-
dule als de voertuigzijdige
regeleenheid voor de elektrische
installatie beschadigd worden,
als de accu niet ontkoppeld is!
Fabrieksvoorschriften bij het
vast- en loskoppelen van de
voertuigaccu in acht nemen
a.u.b.!
The vehicle's cooling capacity
may have to be increased
when retrofitting a trailer
coupling!
You must observe
the manufacturer's instructions!!
Il peut s’avérer nécessaire
d’augmenter la puissance du
radiateur du véhicule lorsque
celui est équipé ultérieurement
d’un attelage remorque!
Respecter impérativement les
insctructions du constructeur!!
La capacità di raffreddamento
del veicolo, quando si applica
un gancio di traino, si deve
possibilmente aumentare!
Si prega di osservare tassativa-
mente le indicazioni del
produttore!!
¡Es posible que haya que
aumentar la capacidad del
radiador en caso de reequipar
un acoplamiento de remolque!
¡Rogamos tener en cuenta las
instrucciones de fabricante sin
falta!
Het koelvermogen van het
voertuig moet mogelijk worden
verhoogd als achteraf een
aanhangerkoppeling wordt
aangebracht!
Absoluut de fabrieksopgaven in
acht nemen a.u.b.!!
F I E NL

/Seite 5/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
2
4.
1.
3.
2.
5.
Tucson
NUR/ONLY Tucson
Sportage

/Seite 6/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
3
4
5
7
6
3.2.
OPTION 2 1.
OPTION 1Tucson
Sportage OPTION 1
25 mm

/Seite 7/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
8
9
10
11
5/58-R
6/54
1/L
4/R
2
ISO 11446
3/31
2a
BK/WT
WT
BK
BK/GN
BR
GY/RD
BK/RD
7/58-L
8
12
11
13
9
10
GY/BK
BL/RD
RD
RD/BR
YL
YL/BR
21W
42W
21W
52W
63W
52W
42W
240W
180W
10
9
B+30
1-8
everse

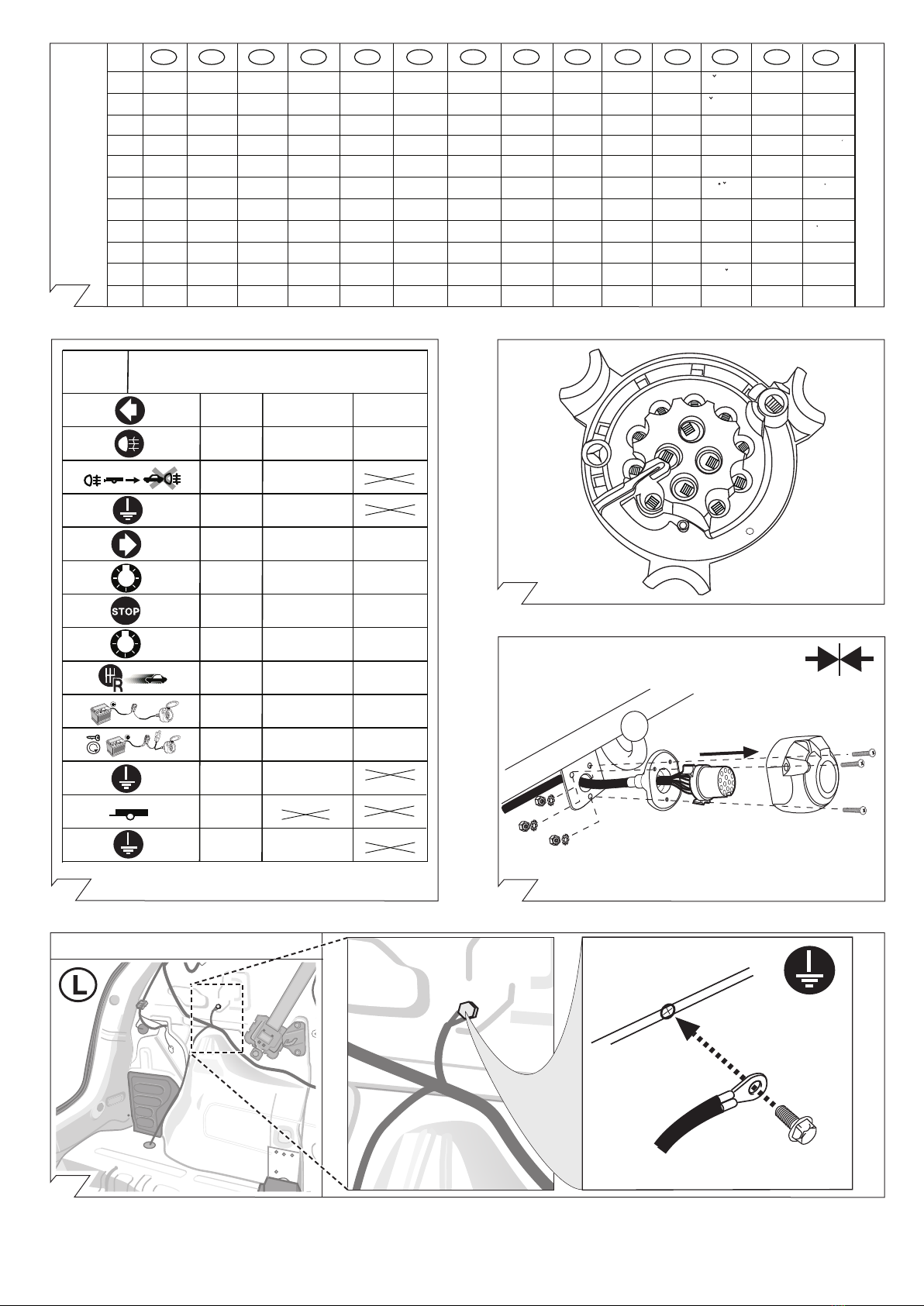

Belegung der Steckdose / Maximale Ausgangsleistung
Socket configuration / Maximum power output
Correspondance des contacts de la prise / Puissance de sortie maximale
Abbinamento della presa / Uscita di alimentazione massima
Indeling van de stekkerdoos / maximaal uitgangsvermogen
1
2
3
4
5
6
7
8
9
10
11
12 13
2a
D FGB I
E
RD
BK
GN
OR
VT
PK
BL
YL
WT
BR
GY
Black Schwarz Negro Noir Nero
Red Rot Rojo Rouge Rosso
Green Grün Verde Vert Verde
Orange Orange Naranja Orange Arancione
Violet Violett Violeta Violet Viola
Pink Pink Pink Rose Rosa
Blue Blau Azul Bleu Blu
Yellow Gelb Amarillo Jaune Giallo
White Weiss Blanco Blanc Bianco
Brown Braun Marr
ó
n Brun Marrone
Grey Grau Gris Gris Grigio
NL NP S
DK
Preto Zwart Sort Svart
Vermelho Rood R
ød R ød R öd
Verde Groen Gr øn Gr ønt Gr ön
Laranja Oranje Orange Orange Orange
Violeta Violet Violet Fiolett Violett
Cor-de-Rosa
Paars Pink Pink Rosa
Azul Blauw Bl å Bl ått Bl å
Amarelo Geel Gul Gult Gul
Branco Wit Hvid Hvitt Vit
Marrom Bruin Brun Brunt Brun
Cinzento Grijs Gr
å Gr ått Gr å
CZFIN H
Musta Cerná Fekete
Punainen Cervená Piros
Vihre
ä Zelená Z öld
Oranssi Narancs
Violetti Fialová Ibolya
Pinkki Ruzová R
ózsaszín
Sininen Modrá Kék
Keltainen Zlutá S
árga
Valkoinen Bílá Fehér
Ruskea Hnedá Barna
Harmaa Sedá Szürke
PL
Czarny
Czerwony
Zielony
Pomaran-
czowy
Fioletowy
R
ózowy
Niebeski
Zólty
Bialy
Brazowy
Szary
Svart
Oranzová
12
Tucson

/Seite 8/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
14
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important!
Please note
informations in
picture 1!
13
15
16
X00000000
ooooooooooooooooo
Option 1 Option 2
Sportage
Tucson
Sportage
Sportage
X00000000
ooooooooooooooooo
Option 1 Option 2
Wichtig!
Unbedingt Hinweise aus Bild 1 beachten!
Important!
Please note informations in picture 1!

/Seite 9/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
17
WT
BK
+
-
GN
GN GN
GN
18
19
GY / 14 PIN
JF02 - CAN-Bus Verteilerstecker
JF02 - CAN-Bus Joint Connector
Tucson
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important!
Please note informations
in picture 1!
YL
GN
OR
GN BK
YLOR
BK
CAN-Data Wire
OR
CAN-Low
Pin 8-14
GN
CAN-High
Pin 1-7
1 7
148
Tucson
Sportage
WT
BK
+
-
BL/OR
BL/OR BL/OR
BL/OR

/Seite 10/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
21
23
22
RD/YL
RD/BL
RD/BL
RD/YL
Sportage
BR / 30 PIN
JF01 - CAN-Bus Verteilerstecker
JF01 - CAN-Bus Joint Connector
20
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important!
Please note informations
in picture 1!
YL
GN
OR
GN BK
YLOR
BK
CAN-Data Wire
GN
Pin 15
OR
Pin 30

/Seite 11/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
Sportage
24
10A
25A
B+/30
B+/30
10A 25A
1.
2.
3.
2.
3.
1.
Wichtig!
Die Sicherungsbrücke darf
nicht in entgegengesetzter
Richtung eingebaut werden!
Important!
Please do not mount the
fuse tap and its wiring
output in the other
direction!
Tucson
25
10A10A
25A
B+/30
B+/30
1.
2.
3.
2.
3.
1.
Wichtig!
Die Sicherungsbrücke darf
nicht in entgegengesetzter
Richtung eingebaut werden!
Important!
Please do not mount the
fuse tap and its wiring
output in the other
direction!
25A
SAFETY
10A
SPARE

/Seite 12/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
MANUAL
31
30
29
everse
beep...beep
LED
26
27
P
P
P
P
P
P
28
mit werkseitig eingebauter Einparkhilfe
with factory fitted PDC
RD
OPTIONAL YL/BR
Part-no.
22400001
Part-no.
22400509
YL
B+/30
+
+
SMART PARKING ASSIST-SYSTEM
P
N
+
-
D
Tucson Sportage
P
N
+
-
D
Tucson Sportage

/Seite 13/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
32
34
33
35
Optional: Adapter socket 62930000
13-pin 7-pin
MANUAL
OPTIONAL
Part-no.
50400521
Trailer Simulator
for 7- and 13-pin
Sockets
Permanentpower supply Chargingwire for
trailerbattery
Dauerstrom Ladeleitung
everse
PIN 9 PIN 10

/Seite 14/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
Blinküberwachung und Leuchten-Substitution bei Ausfall der Anhänger-Blinkleuchten
Der Ausfall von einer oder von beiden Anhänger-Blinkleuchten wird je nach Fahrzeugtyp und
Ausführung des verbauten Elektro-Einbausatzes wie folgt angezeigt:
• Erhöhung / Verdoppelung der Blinkfrequenz
• Volltextmeldung im Display / Kombi-Instrument
• Aktivierung Kontrollleuchte für Lampenausfall
• Akustische Warnung via Buzzer oder Voice-Message
Bei einem Blinkleuchten-Ausfall ersetzt die gleichseitige Rückleuchte durch Aufleuchten in der
Blinkfrequenz eine defekte Anhänger-Blinkleuchte ( Leuchten-Substitution!).
RD
3.
ON
L
O
C
K
Ignition ON oder
or
1x max 60 sec.
/31: PIN 1
GN
RD
RD B+/30: PIN 2 oder/or 4
ON
L
O
C
K
Ignition ON
CAN-Data Wire PIN 13+14
1. 2.
ON
L
O
C
K
Ignition ON
ON
L
O
C
K
Ignition ON
No CAN-Data Standby /
Sleepmode
=
OFF
Ignition OFF
GN
RD
GN
GN

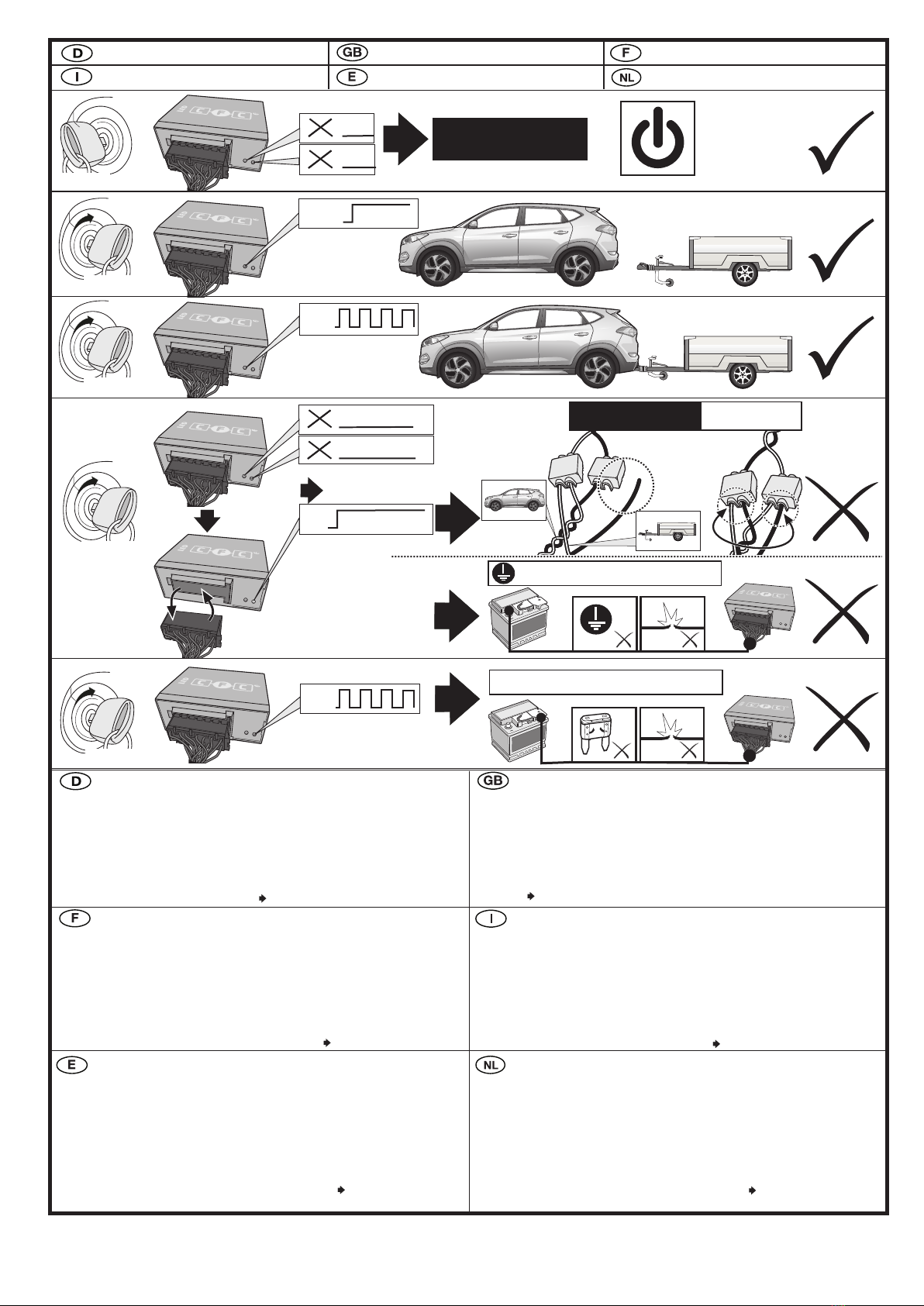

Diagnosefunktion der Kontroll-LED’s Diagnosis function of control LEDs Fonction diagnostic des LED de contrôle
Diagnosefunctie van de controle-LED´sFunción de diagnóstico de los LEDs de controlFunzione di diagnostica dei LED di controllo
Indicator failure detection and lamp substitution if the trailer indicators fail
The failure of a single or on both trailer indicators will be shown depending on the type of vehicle and
electric kit installed as follows:
• Increase in the flashing frequency
• Text message in the Display / combi-instrument
• Activated control lamp for light failure
• Audible warning via Buzzer or Voice-Message
If an indicator fails the left or right rear light compensates the faulty indicator by flashing at the correct
frequency! ( lamp substitution).
Controllo delle frecce e sostituzione delle lampade in caso di guasto
alle frecce del rimorchio
A seconda del tipo di veicolo e della versione del kit elettrico montato, il guasto di una o di entrambe le
frecce del rimorchio si manifesta come segue:
• Aumento/raddoppio della frequenza di lampeggiamento
• Full text display / strumento combinato
• Attivazione della spia di controllo per il guasto lampada
• Segnalazione acustica mediante cicalino o messaggio vocale
In caso di guasto alla luce della freccia, la luce posteriore dello stesso lato si accende sostituendo nella
frequenza del lampeggio la freccia difettosa del rimorchio. ( Sostituzione delle lampade!).
Surveillance des clignotants et substitution des feux en cas de panne des clignotants
de la remorque
La panne d’un ou des deux clignotants de la remorque est indiquée de la façon suivante en fonction du
type de véhicule et du modèle de module électrique monté:
• Augmentation / doublement de la fréquence de clignotement
• Message complet sur l’affichage / l’instrument combiné
• Activation du voyant de contrôle pour panne de lampe
• Avertissement sonore via buzzer ou message vocal
En cas de panne du clignotant, le feu arrière du côté de la panne remplace un clignotant de remorque
défectueux en s’allumant à la même fréquence que le clignotant! ( Substitution des feux!).
Control de intermitentes y sustitución de lámparas en caso de fallo
de los intermitentes del remolque
El fallo de uno o de ambos intermitentes del remolque se indicará de la siguiente manera en función
del tipo del vehículo y de la ejecución del juego de montaje eléctrico montado:
• Aumento/duplicación de la frecuencia de parpadeo
• Mensaje de texto completo en el display/instrumento combinado
• Activación de la lámpara piloto para el fallo de lámparas
• Advertencia acústica mediante zumbador o mensaje de voz
Si hay un fallo de intermitente, la luz trasera del mismo lado reemplazará la lámpara defectuosa del
intermitente parpadeando en la misma frecuencia que el intermitente ( ¡Sustitución de lámparas!).
Knippercontrole en lampvervanging bij uitval van de knipperlampen
van een aanhangwagen
De uitval van één of beide knipperlampen van een aanhangwagen wordt afhankelijk van het
voertuigtype en de uitvoering van de ingebouwde elektroset als volgt aangegeven:
• Verhoging / verdubbeling van de knipperfrequentie
• Volledige tekstweergave op het display / combi-instrument
• Activering controlelampje voor uitval van een lamp
• Akoestische waarschuwing via buzzer of Voice-Message
Bij een uitval van (een) knipperlamp(en) vervangt het gelijkzijdige achterlicht door aan te flitsen bij de
knipperfrequentie een defecte knipperlamp van een aanhangwagen ( Lampvervanging!).

/Seite 15/15 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: [phone] / FAX: [phone] /e-mail: [email protected]87502088/13.01.2016
Ladeleitung /
Steckdose 13P Kammer 10
ERKLÄRUNG SYMBOLE SPIEGAZIONE DEI SIMBOLI
EXPLICATION DES SYMBOLES
SYMBOL EXPLANATION EXPLICACIÓN DE LOS SIMBOLES
linke (58-L) bzw.
rechte (58-R) Schlussleuchte
Bremsleuchte (54) /
3. Bremsleuchte (54)
Fahrtrichtungsanzeiger
links
Fahrtrichtungsanzeiger
rechts
Nebelschlussleuchte(n)
Rückfahrleuchte(n)
Dauerstrom /
Steckdose 13P Kammer 9
Anhänger /
Anhängererkennung
Dauerstrom /
permanente Stromversorgung
Masse (31)
Batteriepolklemme
Anschluss Minus
Batteriepolklemme
Anschluss Plus
Zigarettenanzünder /
Zubehör-Steckdose
Lautsprecher /
Warnsummer
Einparkhilfe
Schalter /
Funktionsursprung
verbinden
trennen
beachten /
siehe weitere Informationen
beachte
auserwählten Bereich
vorhanden /
belegt / i.O.
nicht vorhanden /
nicht belegt / nicht i.O.
links
rechts
Akustische
Signalisierung
Achtung /
wichtiger Hinweis
Sicherung /
Sicherungsstärke 20 Ampère
left (58-L) respectively
right (58-R) tail light
stop light (54) /
high mounted, third stop light (54)
turn signal indicator
left
turn signal indicator
right
rear fog light(s)
reversing light(s)
trailer /
trailer recognition
Permanent
current power supply
Ground or Earth (31)
ground connection
battery terminal lug
positive connection
battery terminal lug
fuse /
fuse capacity 20 Ampère
cigarette lighter /
accessory socket
loudspeaker /
buzzer
park distance
control
switch /
source of function
Connect together
disconnect
Look at /
see further information
look carefully
at selected area
Present /
Occupied / OK
Not present /
Not occupied / not OK
left
right
acoustic indication
attention /
important advice attentione /
indicazione importante
segnalazione acustica
destra
sinistra
presente /
occupato / OK
non presente /
non occupato / non OK
considerare area
selezionata
considerare / vedere
ulteriori informazioni
connessione
sconnessione
interruttore /
origine funzione
sensori di parcheggio
accendisigari /
presa accessori
massa (31)
fusibile / fusibile con
capacity 20 Ampère
corrente /
alimentazione continua
rimorchio /
riconoscimento rimorchio
alimentazione continua /
presa 13 poli, camera 9
luce (i) retromarcia
fendinebbia
indicatore
di direzione sinistra
indicatore
di direzione destra
autoparlante /
cicalino
luce posteriore sinistra (58-L)
rispettivamente destra (58-R)
luce d’arresto (54) /
3. luce d’arresto (54)
feu arrière gauche (58-L)
respectivement droite (58-R)
feu de stop (54) /
3ième feu de stop (54)
feu indicateur
de direction gauche
feu indicateur
de direction droite
feu (x) arrière (s)
de brouillard
feu (x) de marche arrière
courant continue / prise de courant
à 13 pôles, compartiment 9
cable de charge / prise de courant
à 13 pôles, compartiment 10
remorque /
détection de la fonction “remorque”
courant continue /
alimentation
électrique permanente
masse (31)
borne “moins”
de la batterie
borne “plus”
de la batterie
fusible /
ampérage 20 ampères
allume-cigare /
prise d’accessoires
haut-parleur /
vibreur
assistance au parkage
interrupteur /
origine de fonction
raccorder
séparer
considérer / voir informations
ultérieures
faire attention
à la zone sélectionnée
disponible /
occupé / OK
pas disponible /
pas occupé / pas OK
gauche
droite
signalisation
acoustique
attention /
indication importante
pilato trasero izquirdo (58-L)
respectivamente derecho (58-R)
luz de freno (54) /
tercera luz de freno (54)
luz indicadora de dirección
de marcha izquierda
luz indicadora de dirección
de marcha derecha
luz (-ces) trasera (s) antinebla (s)
luz (-ces) de marcha atrás
positivo continuo /
caja de anchufe a 13 polos, cámara 9
cable de carga /
caja de anchufe a 13 polos, cámara 10
remolque / detección del remolque
positivo continuo /
alimentación de corriente permanente
masa (31)
conexión negativa de bateria
conexión positiva de bateria
fusible / amperaje 20 amperes
encendedo de cigarillos /
caja de accessorios
altavoz / señal acustica
de avertencia
ayuda para aparcar
interruptor / origen de función
conectar
separar
considerar / véase
las informaciones
considerar el área seleccionada
presente / ocupado / OK
non presente / non ocupado / non OK
izquierdo
derecho
señalación acústica
atención / indicación importante
cavo di carica /
presa 13 poli, camera 10
connessione negativa
della batteria
connessione positiva
della batteria
VERKLARING SYMBOLEN
Laaddraad /
stekkerdoos 13P kamer 10
Linker (58-L) c.q.
rechter (58-R) achterlicht
Remlicht (54) /
3e remlicht (54)
Richtingaanwijzer
links
Richtingaanwijzer
rechts
Mistachterlicht(en)
Achteruitrijlicht
(
e
n)
Continustroom /
stekkerdoos 13P kamer 9
Aanhanger /
aanhangeridentificatie
Continustroom /
permanente sttroomvoorziening
Massa (31)
Accupoolklem
aansluiting min
Accupoolklem
aansluiting plus
Sigarettenaansteker /
accessoires stekkerdoos
Luidspreker /
waarschuwingszoemer
Inparkeerhulp
Schakelaar /
functieoorsprong
Koppelen
Ontkoppelen
Let op /
bekijk verdere informatie
Let op gekozen bereik
Aanwezig /
bezet / i.o.
Niet aanwezig /
niet bezet / niet i.o.
Links
R
echts
Akoestische
signalering
Attentie /
belangrijke instructie
Zekering /
zekeringsterkte 20 Ampère
12
V
Reverse
B+/30
P
20A
everse
Permanent power supply /
13pin socket, chamber 9
charging wire for trailer battery /
13pin socket, chamber 10
B+/30
