JK Ergoline PRESTIGE 990-S DYNAMIC POWER User manual

MONTAGEANWEISUNG
INSTALLATION INSTRUCTIONS
JK-INTERNATIONAL GMBH
Division JK-GLOBAL SERVICE
1002508
ERGOLINE PRESTIGE SERIES
SUNANGEL SERIES
TRADE MARK
GLOBAL SERVICEJK
Rottbitzer Straße 69
53604 Bad Honnef
GERMANY
Phone: [phone]
879
Fax: [phone]
E-Mail: [e-mail]
Internet: www.
(national)
(international)
Phone: [phone]-
jk-globalservice.de
GLOBAL SERVICEJK
15014 / 0

Montageanweisung
1002508-01 / de / 09.2012
Ergoline PRESTIGE 990-S DYNAMIC POWER
Ergoline PRESTIGE 990 DYNAMIC POWER
Ergoline PRESTIGE 1100-S DYNAMIC POWER
Ergoline PRESTIGE 1100 DYNAMIC POWER
Ergoline PRESTIGE 1100-S DYNAMIC POWER
25 Years Limited Edition
SONNENENGEL S 52
SONNENENGEL S 52
Solmania PROSOLARIS SUPREME ULTRA
AYK PREMIUM DYNAMIC POWER
DUO

Impressum
2/56 1002508-01 09/2012
Impressum
Hersteller: JK-Products GmbH
Rottbitzer Straße 69
53604 Bad Honnef (Rottbitze)
GERMANY
+49 (0) 22 24 / 818-140
+49 (0) 22 24 / 818-166
Kundendienst / Technischer Service
(Ersatzteilbestellung für Bauteile):
JK-International GmbH,
Bereich JK-Global Service
Köhlershohner Straße
53578 Windhagen
GERMANY
+49 (0) 22 24 / 818-861 (national)
+49 (0) 22 24 / 818-879 (international)
+49 (0) 22 24 / 818-205
E-Mail: [e-mail]
Ersatzteilbestellung für
Verbrauchsmaterialien:
JK-International GmbH,
Bereich JK-Licht
Köhlershohner Straße
53578 Windhagen
GERMANY
+49 (0) 22 24 / 818-600
+49 (0) 22 24 / 818-615
E-Mail: [email protected]
HINWEIS:
Die Abbildungen und Texte gelten für die Ergoline-, Sonnen-
engel-, Solmania- und AYK-Geräte, auch wenn jeweils nur ein
Gerät dargestellt wird.
HINWEIS:
Gegenüber Darstellungen und Angaben dieser Montageanwei-
sung sind technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung – auch auszugsweise –
ist nur mit unserer vorherigen schriftlichen Genehmigung und
mit Quellenangabe gestattet.
Urheberrecht / Copyright
Das Urheberrecht verbleibt bei der JK-Holding GmbH.
Der Inhalt darf weder vollständig noch teilweise vervielfältigt, verbreitet oder
zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt
werden.

Inhaltsverzeichnis
09/2012 Montageanweisung 3/56
Inhaltsverzeichnis
1Allgemeines...................................................................................5
1.1 Symbolerklärung .............................................................................5
2Sicherheitshinweise für die Demontage und Montage..............6
3Informationen für das Service-Personal .....................................8
3.1 Transport und Transportschäden....................................................8
3.2 Lufttechnik.......................................................................................8
3.3 Aufstellort........................................................................................9
3.4 Elektroanschluss.............................................................................9
3.5 Wartung ........................................................................................10

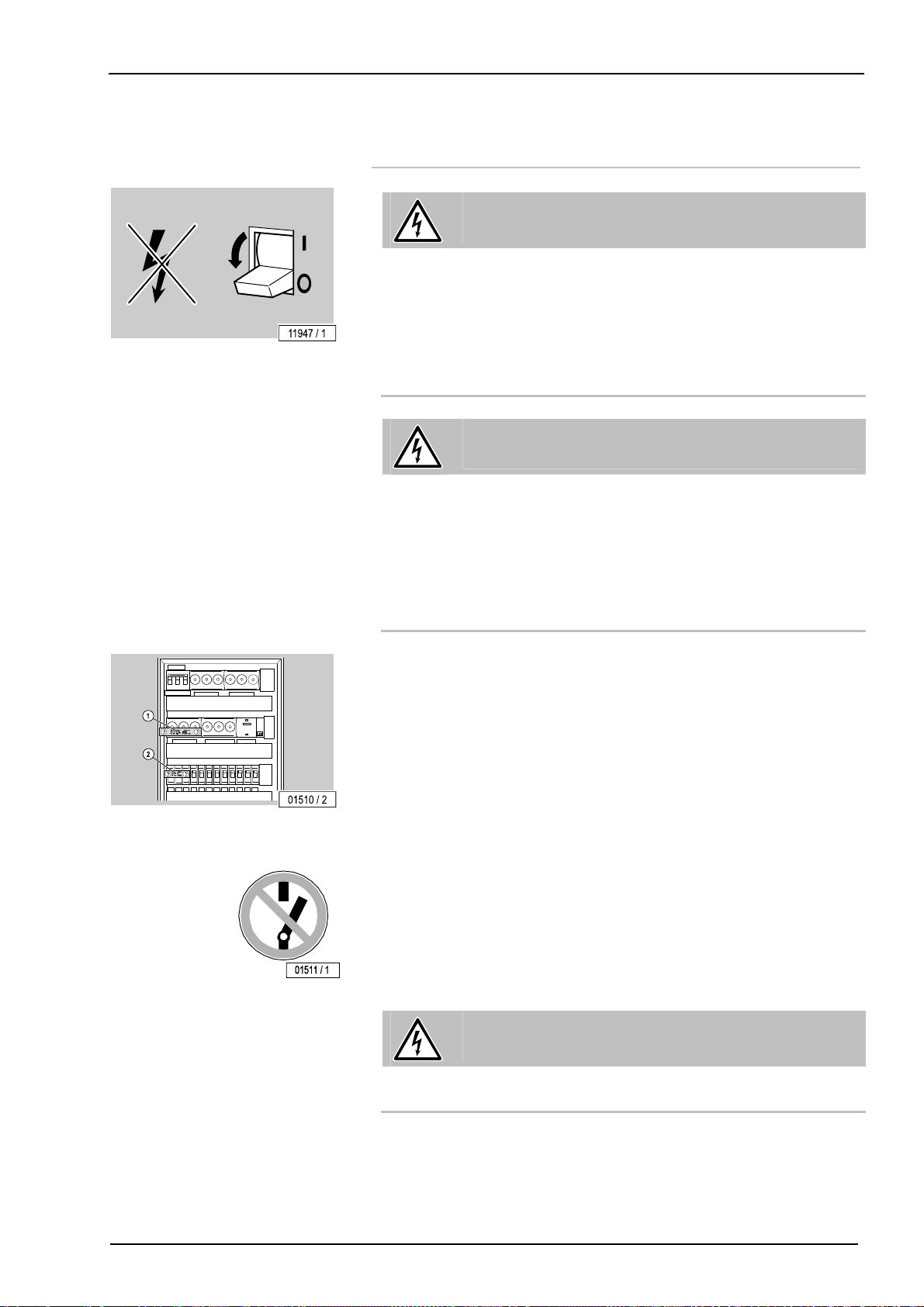

3.6 Gerät spannungsfrei schalten und gegen Wiedereinschalten
sichern ..........................................................................................11
3.7 Entsorgung....................................................................................12
3.7.1 Umweltbestimmungen – Entsorgung von Lampen
und Batterien.................................................................................12
3.7.2 Verpackung...................................................................................12
3.7.3 Entsorgung von Altgeräten............................................................13
3.7.4 Registriernummern........................................................................13
4Hinweise für die Demontage und Montage...............................14
4.1 Werkzeug und Ausrüstung............................................................14
5Demontage ..................................................................................15
5.1 Transportsicherungen entfernen...................................................15

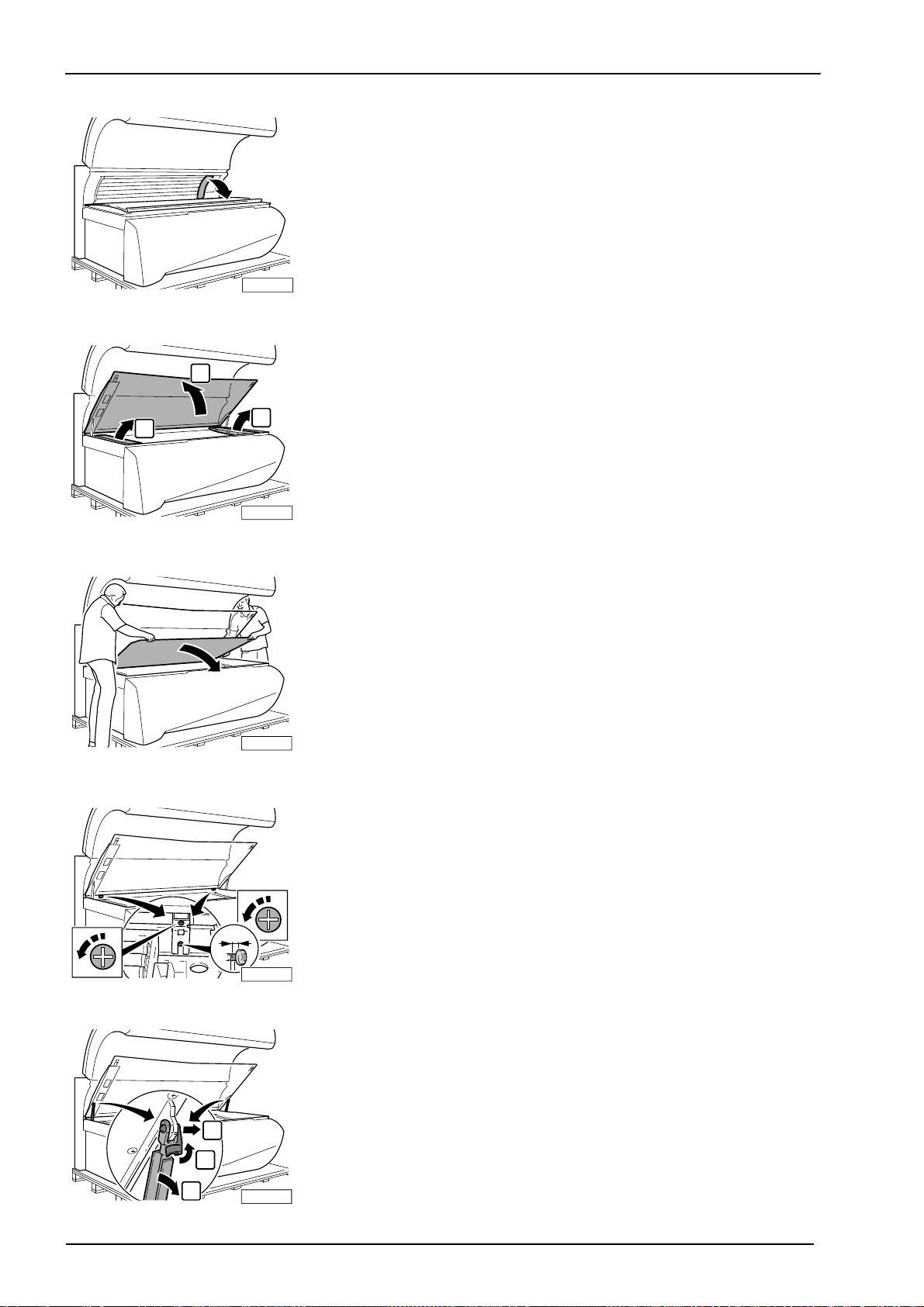

5.2 Acrylglas-Liegescheibe und Seitenteilscheibe ausbauen .............15
5.3 Frontblende entfernen...................................................................17
5.4 Wanne ausbauen..........................................................................18
5.5 AQUA / AROMA SYSTEM ausbauen ...........................................20
5.6 Steuerung ausbauen.....................................................................20
5.7 Teileträger ausbauen ....................................................................21
5.8 Klimagerät ausbauen ....................................................................23
5.9 Oberteil demontieren.....................................................................24
5.10 Kopfende, Fußende und Rückwand demontieren.........................29

Inhaltsverzeichnis
4/56 1002508-01 09/2012
6Montage........................................................................................31
6.1 Rückwand aufstellen .....................................................................31
6.2 Netzanschluss und Anschluss von Zeitsteuerungen.....................32
6.3 Kopf- und Fußende montieren ......................................................34
6.4 Oberteil montieren.........................................................................35
6.5 Optional: Geschlossenen Bräunungstunnel montieren .................39
6.6 Schulterbräuner montieren / Audio-System anschließen ..............39
6.7 Klimagerät einbauen .....................................................................40
6.8 Teileträger einbauen .....................................................................41
6.9 Steuerung einbauen......................................................................43
6.10 AQUA / AROMA SYSTEM einbauen.............................................43
6.11 Wanne einsetzen...........................................................................45
6.12 Frontblende montieren ..................................................................46
6.13 Acrylglas-Liegescheibe und Seitenteilscheibe einbauen...............47
6.13.1 Korrekten Sitz der Liegescheibe prüfen ........................................49
6.14 Sensor und Basisstation montieren...............................................51
7Technische Daten........................................................................52
7.1 Leistung, Anschlusswerte und Geräuschpegel .............................52
7.2 Abmessungen ...............................................................................52
7.3 Lampenbestückung.......................................................................52
7.4 Münzgeräte ...................................................................................52
7.5 Firmenschilder/Warnhinweise .......................................................52
8Index.............................................................................................53

A
llgemeines
09/2012 Montageanweisung 5/56
1Allgemeines
1.1 Symbolerklärung
Folgende Arten von Sicherheitshinweisen werden in der vorliegenden
Montageanweisung verwendet:
GEFAHR!
Art und Quelle der Gefahr!
Dieser Sicherheitshinweis bedeutet, dass unmittelbare
Gefahr für Leib und Leben besteht.
GEFAHR!
Art und Quelle der Gefahr!
Dieser Sicherheitshinweis warnt vor Gefahren für Leib und
Leben, die durch Elektrizität verursacht werden.
ACHTUNG!
Art und Quelle der Gefahr!
Dieser Sicherheitshinweis warnt vor Geräte-, Material- oder
Umweltschäden.
HINWEIS:
Dieses Symbol kennzeichnet keine Sicherheitshinweise,
sondern gibt zusätzliche Informationen zum besseren Ver-
ständnis der Abläufe.

Sicherheitshinweise für die Demontage und Montage
6/56 1002508-01 09/2012
2Sicherheitshinweise für die Demontage und Montage
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Die Montage und der Elektroanschluss müssen den nationalen
Vorschriften entsprechen, in Deutschland VDE-Vorschriften.
Die Elektroinstallation ist bauseitig mit einer frei zugänglichen
allpoligen Trennvorrichtung (Hauptschalter) gemäß Überspan-
nungskategorie III auszurüsten. Das bedeutet, dass jeder Pol
eine Kontaktöffnungsweite entsprechend den Bedingungen der
Überspannungskategorie III für volle Trennung aufweisen
muss.
Erfolgt der Anschluss über eine Steckverbindung, ist ein
Steckersystem nach dem gültigen Stand der EN 60309 zu
verwenden.
Montage, Aufstellung, Erweiterung oder Instandsetzung des
Gerätes dürfen nur durch ausgebildetes und geschultes Fach-
personal vorgenommen werden.
–Alle am Gerät angebrachten Gefahren- und Sicherheits-
hinweise sind zu beachten!
–Es dürfen keine Sicherheitseinrichtungen (z.B. Scheiben-
schalter) und Sicherheitshinweise entfernt bzw. außer Kraft
gesetzt werden, die den sicheren Betrieb des Gerätes be-
einträchtigen können!
–Das Gerät darf nur in einwandfreiem Zustand an den Be-
treiber übergeben werden!
–Die Montage ist nur nach den vorgegebenen Schritten
dieser Montageanweisung zulässig!
–Bei allen Demontage- und Montagearbeiten an elektri-
schen Einrichtungen ist das Gerät spannungsfrei zu schal-
ten (siehe Seite 11). Ausnahmen sind nur bei Funktions-
prüfungen zulässig!
–Eine Zeitsteuerung muss so aufgebaut sein, dass auch bei
einem Ausfall der Steuerung spätestens nach <110% der
gewählten Laufzeit das Gerät automatisch ausgeschaltet
wird. Die Gerätelaufzeit muss zweifach über eine Zeitsteu-
erung gemäß EN 60335-2-27 gesichert sein.
–Luft- Zu- und Abströmbereich zum Gerät nicht verändern,
verbauen oder zustellen, keine eigenmächtigen Verände-
rungen am Gerät vornehmen. Eine Haftung des Herstellers
für daraus resultierende Schäden ist ausgeschlossen.

Sicherheitshinweise für die Demontage und Montage
09/2012 Montageanweisung 7/56
GEFAHR!
Elektrische Spannung im gesamten Gerät!
–Die lufttechnischen Daten müssen zwingend beachtet
werden – siehe Seite 8.
–Gerät darf nicht auf der Transportpalette aufgestellt und
betrieben werden! Überhitzungsgefahr durch Störung der
Luftführung.

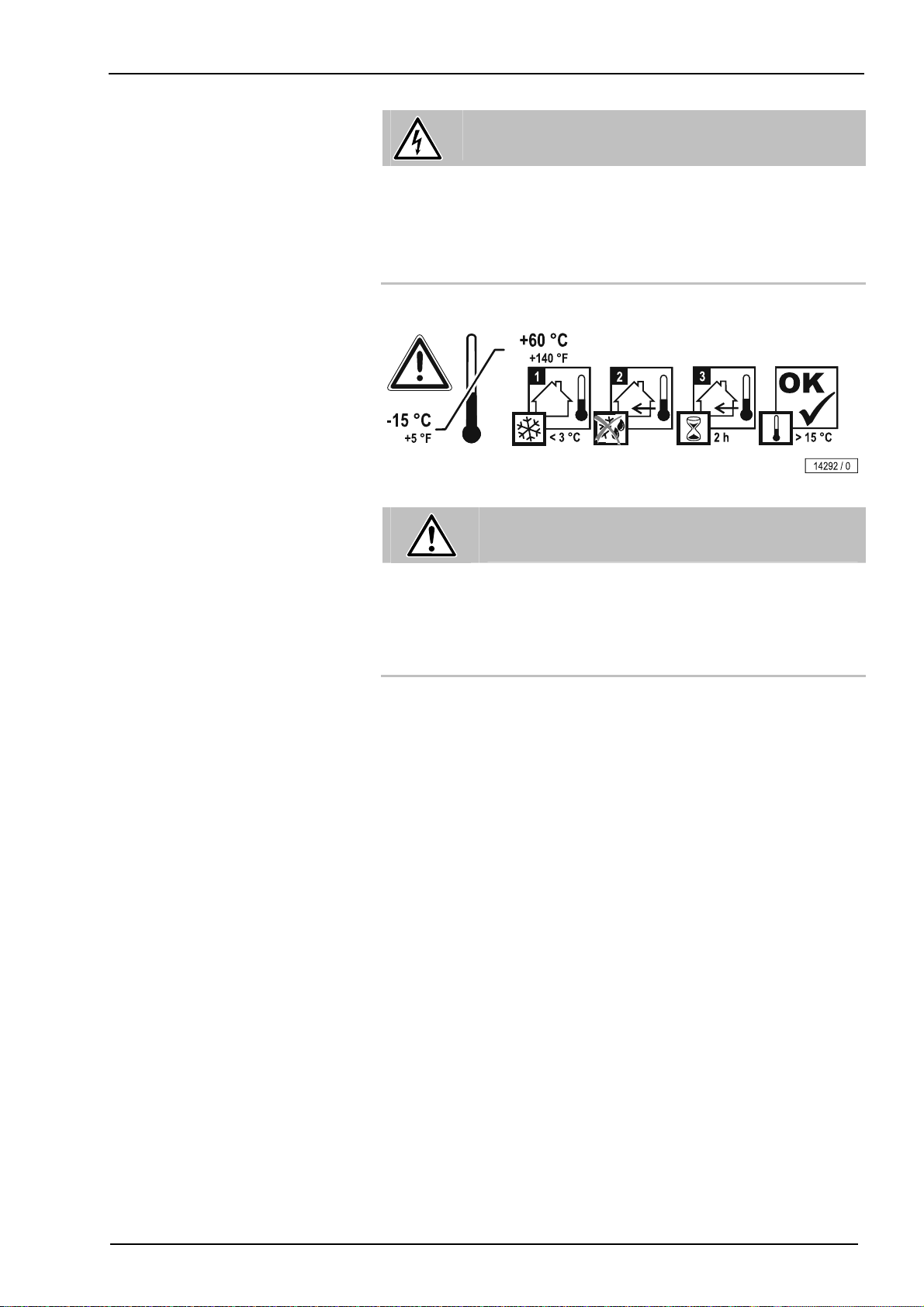

ACHTUNG!
Schäden am Gerät möglich!
Bei großen Temperaturunterschieden zwischen Transport-
weg und Aufstellort darf das Gerät nicht unmittelbar nach
dem Aufstellen in Betrieb genommen werden.
–Warten Sie mindestens 2 Stunden, bevor Sie das
Gerät an die Stromversorgung anschließen.

Informationen für das Service-Personal
8/56 1002508-01 09/2012
3Informationen für das Service-Personal
3.1 Transport und Transportschäden
Wenn Sie beim Auspacken und Aufstellen des Gerätes Transportschäden
feststellen, informieren Sie bitte den Betreiber.
Nachstehende Hinweise bitte beachten, damit der Schaden schnell und un-
kompliziert reguliert werden kann:
Erkennbare Schäden sind innerhalb einer Frist von 4 Werktagen – Anlie-
ferungsdatum und Eingang der Meldung bei der Spedition mitgerechnet –
der ausliefernden Spedition schriftlich zu melden.
Den entstandenen Schaden müssen Sie bei der anliefernden Spedition
geltend machen, da das Transportrisiko laut den allgemeinen Bedingun-
gen der Speditionsunternehmen beim Besteller liegt. Bei der Durchset-
zung Ihrer berechtigten Ansprüche werden wir Sie selbstverständlich voll
unterstützen.
3.2 Lufttechnik
ACHTUNG!
Überhitzung durch Störung der Luftführung!
Betriebsstörungen sind möglich.
–Luft- Zu- und Abströmbereich zum Gerät nicht verändern,
verbauen oder zustellen, keine eigenmächtigen Verände-
rungen am Gerät vornehmen. Eine Haftung des Herstellers
für daraus resultierende Schäden ist ausgeschlossen.
–Das Gerät nicht auf der Transportpalette aufstellen und
betreiben!
–Die lufttechnischen Daten beachten.
Daten zur Zu- und Abluftplanung können Sie bei Ihrer Verkaufsagentur oder
beim Kundendienst (siehe Seite 2) erfragen.

Informationen für das Service-Personal
09/2012 Montageanweisung 9/56

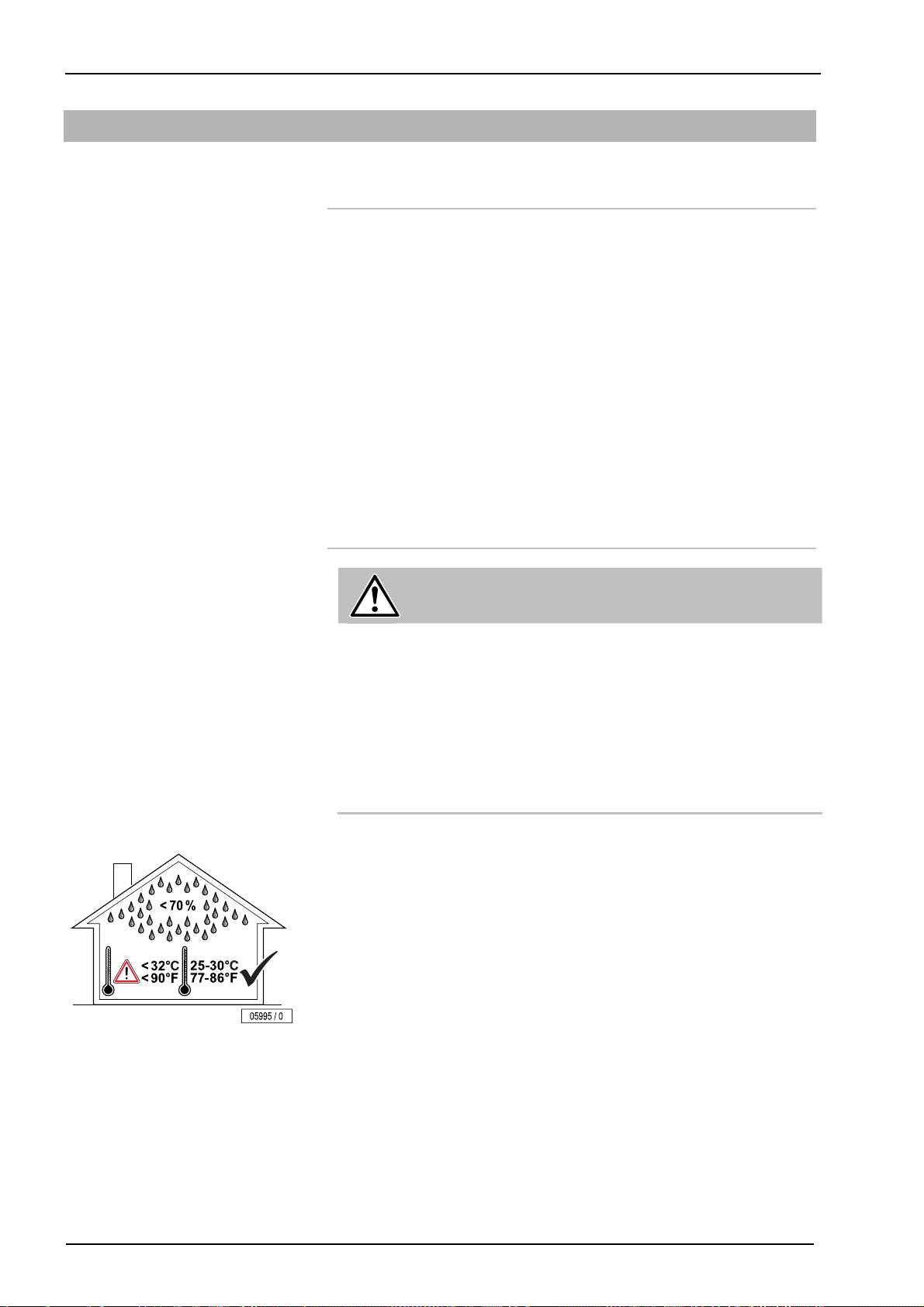

3.3 Aufstellort
15167 / 0
Das Gerät ist für die Aufstellung auf einer ebenen und geraden Aufstellfläche
vorgesehen.
Bei der Aufstellung von Geräten bis 700 kg ist grundsätzlich darauf zu achten,
dass Böden und Decken in gewerblich genutzten Räumen auf eine Belastung
von 1840 N/m² ausgelegt sind.
Die Tragfähigkeit von Holzbalkendecken muss im Einzelfall nachgewiesen
werden.
08587 / 0
Das Gerät darf nicht im Freien betrieben werden.
In Höhen über 2000 m ü. N.N. ist zur Gewährleistung eines störungsfreien
Betriebes ein Umbau erforderlich. Setzen Sie sich bitte unbedingt vor der
Inbetriebnahme mit dem Kundendienst (siehe Seite 2) in Verbindung.
3.4 Elektroanschluss
Der bauseitige Elektroanschluss (Geräteanschlussdose) darf nur von
einer zugelassenen Fachfirma ausgeführt werden! Es sind die nationalen
Vorgaben im Betreiberland zu beachten. Daten- und/oder Steuerleitun-
gen sind in einem Mindestabstand von 10 cm zur Netzversorgung zu ver-
legen. Die Netzanschlussleitung muss vor der Gerätemontage verlegt
werden.
Es wird der Einbau eines selektiven Fehlerstromschutzschalters
(RCD = Residual Current Device; Nennfehlerstrom 30 mA) empfohlen.
An jeden Fehlerstromschutzschalter sollte nur ein Gerät angeschlossen
werden.
Das Gerät muss an einen Schutzleiter angeschlossen werden.
Der Querschnitt der Zuleitung ist nach den nationalen Richtlinien (in
Deutschland: VDE0100) zu wählen, z. B. sind die Leitungslänge und die
angeschlossene Anschlussleitung zu berücksichtigen. Je Gerät ist eine
Zuleitung erforderlich. Durch Beschriftung muss die Zuordnung zum Ge-
rät erkennbar sein.
Die Elektroinstallation ist bauseitig mit einer frei zugänglichen allpoligen
Trennvorrichtung (Hauptschalter) gemäß Überspannungskategorie III
auszurüsten. Das bedeutet, dass jeder Pol eine Kontaktöffnungsweite
entsprechend den Bedingungen der Überspannungskategorie III für volle
Trennung aufweisen muss.
Erfolgt der Anschluss über eine Steckverbindung, ist ein Steckersystem
nach dem gültigen Stand der EN 60309 zu verwenden.
Der Anschluss und die zugehörigen Sicherungen müssen frei zugänglich
sein.

Informationen für das Service-Personal
10/56 1002508-01 09/2012
3.5 Wartung
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Bei Wartungsarbeiten, die das Öffnen des Geräts erfordern, ist
das Gerät spannungsfrei zu schalten. Siehe Seite 11.
Eventuelle Schutzvorrichtungen (z.B. Filterscheiben) nach Abschluss der
Arbeiten wieder montieren.
Wir weisen darauf hin, dass das Gerät zur Erhaltung des ordnungsgemäßen
Zustandes alle 12 Monate (ab Inbetriebnahme) wiederkehrenden Prüfungen
durch unseren Kundendienst oder eine zugelassene Fachfirma zu unterzie-
hen ist!
ACHTUNG!
Nur Original-Ersatzteile des gleichen Typs verwenden! Bei Ver-
wendung von anderen Teilen erlischt die CE-Konformität! Bei
Schäden, die nachweislich durch die Verwendung von nicht
Original-Ersatzteilen entstanden sind, wird jegliche Haftung
ausgeschlossen.

Informationen für das Service-Personal
09/2012 Montageanweisung 11/56
3.6 Gerät spannungsfrei schalten und
gegen Wiedereinschalten sichern
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Wenn an den Geräten gearbeitet werden soll, müssen diese
freigeschaltet werden. Das bedeutet, dass alle spannungsfüh-
renden Leitungen ausgeschaltet werden müssen.
Nur das Ausschalten des Gerätes ist unzureichend, da an be-
stimmten Stellen noch Spannung anstehen kann. Daher bei
Arbeiten alle Sicherungen ausschalten, und – falls möglich –
auch entfernen.
GEFAHR!
Gefahr für Personen durch elektrischen Schlag!
Durch irrtümliches Wiedereinschalten können sich schwere
Unfälle ereignen.
Sofort nach dem Freischalten sind alle Schalter oder Sicherun-
gen, mit denen freigeschaltet wurde, gegen Wiedereinschalten
zu sichern.
–Abschließen des Sicherungskastens mit einem Vorhänge-
schloss.
Bei nicht herausschraubbaren Sicherungsautomaten kann auch ein Klebe-
streifen mit der Aufschrift 'Nicht schalten, Gefahr vorhanden' über den Betäti-
gungshebel (1 + 2) geklebt werden.
Stets ist sofort ein Verbotsschild mit der Aufschrift: 'Es wird gearbeitet!'
'Ort: ..............................'
'Entfernen des Schildes nur durch: ............'
zuverlässig anzubringen.
GEFAHR!
Gefahr für Personen durch elektrischen Schlag!
Verbotsschilder dürfen nicht an unter Spannung stehende Teile
angehängt werden oder diese berühren.

Informationen für das Service-Personal
12/56 1002508-01 09/2012
3.7 Entsorgung
3.7.1 Umweltbestimmungen – Entsorgung von
Lampen und Batterien
UV-Lampen enthalten Leuchtmittel und andere quecksilberhaltige Abfälle.
Batterien enthalten Schwermetallverbindungen.
Innerhalb der Europäischen Union gilt die nationale Umsetzung der Abfall-
rahmenrichtlinie 2008/98/EG. Gemäß dem nationalen Abfallgesetz und ent-
sprechend den kommunalen Abfallsatzungen sind UV-Lampen und Batterien
nachweispflichtig zu entsorgen.
Ihre örtliche Verkaufs-Agentur ist Ihnen bei der Entsorgung von UV-Lampen
und Batterien gerne behilflich:
–Melden Sie die Anzahl von UV-Lampen und Batterien telefonisch oder
schriftlich an Ihre Agentur.
Die Agentur nennt Ihnen eine kostenlose Anlieferstelle für Ihre Lampen oder
kümmert sich zusammen mit einem Entsorgungsunternehmen um die Abho-
lung der Lampen und die ordnungsgemäße Entsorgung. Dieser Service ist
kostenpflichtig. Außerhalb von Deutschland gelten die jeweiligen nationalen
Gesetze. Wenden Sie sich an Ihre örtliche Verkaufs-Agentur.
3.7.2 Verpackung
Die Verpackung besteht aus 100% recyclingfähigem Material. Nicht mehr
gebrauchte und von der JK-Unternehmensgruppe in Verkehr gebrachte Ver-
packungen können an die JK-Unternehmensgruppe zurückgeliefert werden.
Ihr Agenturpartner oder Händler berät Sie gerne.

Informationen für das Service-Personal
09/2012 Montageanweisung 13/56
3.7.3 Entsorgung von Altgeräten
Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Über Inhalt
oder Gefährdungspotential der verwendeten Materialien gibt Ihnen die JK-
Unternehmensgruppe Auskunft.
Gemäß Richtlinie 2002/96/EG, in Deutschland umgesetzt im Elektro- und
Elektronikgerätegesetz (ElektroG), ist der Hersteller verpflichtet, bestimmte
elektrische und elektronische Komponenten zurückzunehmen und zu entsor-
gen.
Die betroffenen Bauteile und Geräte sind mit nebenstehendem Symbol ge-
kennzeichnet.
Das Gerät wird auf Wunsch durch die JK-Unternehmensgruppe der ord-
nungsgemäßen Entsorgung zugeführt. Dieser Service ist kostenfrei. Ihr Agen-
turpartner oder Händler berät Sie gerne.
3.7.4 Registriernummern
Unternehmen der JK-Unternehmensgruppe sind als Hersteller in Deutschland
registriert und übernehmen alle Verpflichtungen in Zusammenhang mit dem
deutschen Elektro- und Elektronikgerätegesetz.
Registriernummer JK-International GmbH, Bereich JK-Licht (Lampen):
WEEE-DE 61515020
Registriernummer JK-Products GmbH (Geräte):
WEEE-DE 62655951

Hinweise für die Demontage und Montage
14/56 1002508-01 09/2012
4Hinweise für die Demontage und Montage
4.1 Werkzeug und Ausrüstung
Für die Demontage/Montage ist folgendes Werkzeug erforderlich:
Kreuzschlitzschraubendreher Nr. 2
Akku-Schrauber
Doppel-Maulschlüssel SW 13 und 17 mm
Innensechskantschlüssel 4 mm (Ergoline-Schlüssel 84500, 83828)
Ratschenschlüssel mit PHZ-Bit 2
Schlitzschraubendreher Größe 2
Tragehilfe Rückwand (701529)
Montagehaube (190000130)
Stütze für Wanne (75340)
Dekorschutztasche (190000170)
Schutztasche (10360155, 15400088)
Schraubverlängerung (15720613)
Rollwagen

Demontage
09/2012 Montageanweisung 15/56

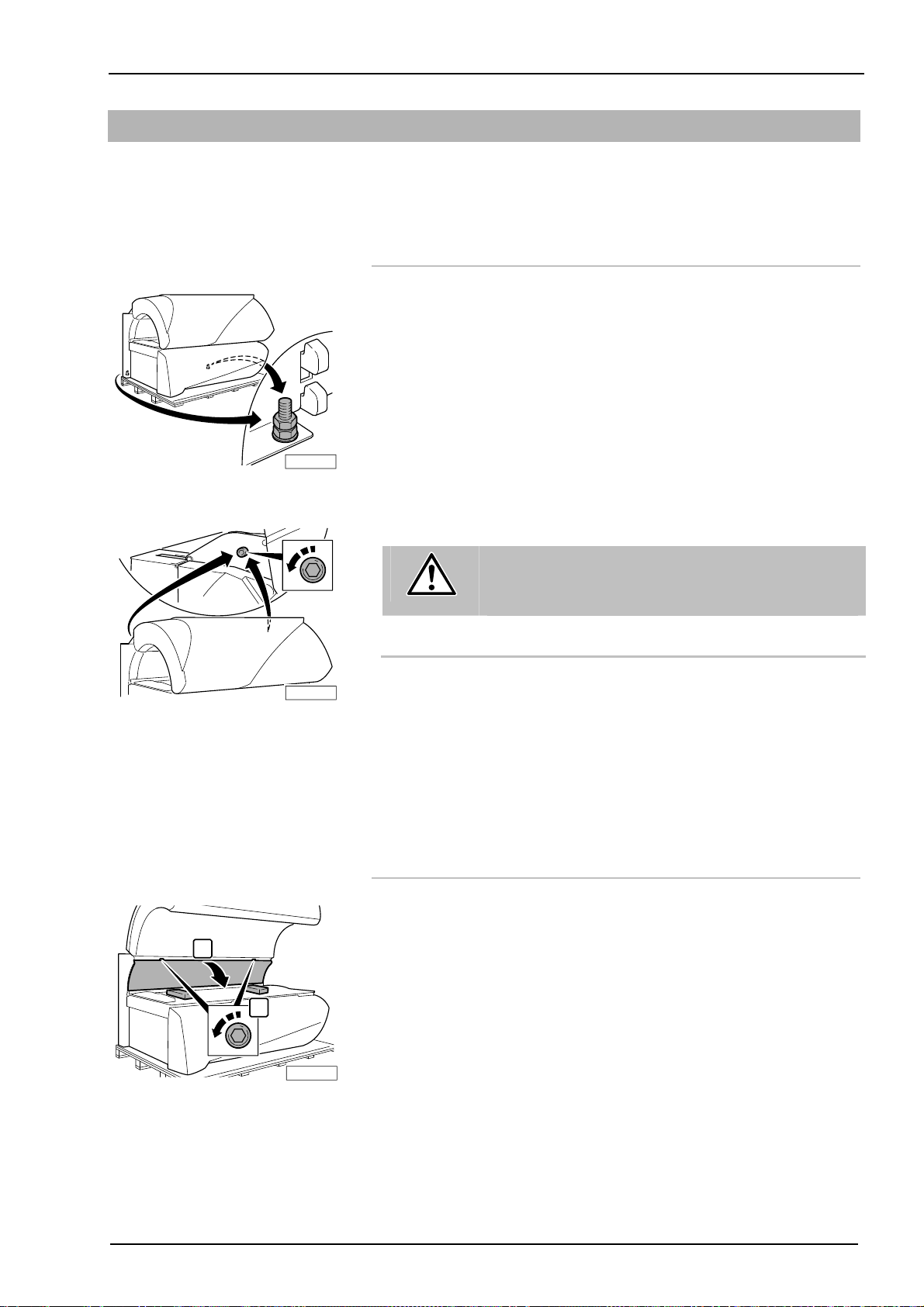

5Demontage
In diesem Kapitel wird die Demontage vollständig beschrieben.
Für die Demontage werden mindestens vier Monteure benötigt.
5.1 Transportsicherungen entfernen
Transportsicherungen unten:
–Transportfolie entfernen.
–Muttern auf der Rückseite des Geräts lösen.
–Die Sicherungsbolzen nach unten herausnehmen.
Werkzeug: Doppel-Maulschlüssel SW 17 mm
Transportsicherungen oben:
ACHTUNG!
Die Transportsicherungen des Oberteils werden noch
benötigt!
–Unbedingt aufbewahren!
–Schrauben und Muttern der Transportsicherungen des Oberteils lösen.
–Schrauben und Muttern herausnehmen.
Werkzeug: Innensechskantschlüssel 4 mm
5.2 Acrylglas-Liegescheibe und
Seitenteilscheibe ausbauen
–Polster unterlegen, damit die Scheiben nicht verkratzt werden.
–Schrauben der Seitenteilscheibe entriegeln.
–Seitenteilscheibe öffnen.
Werkzeug: Innensechskantschlüssel 4 mm
07900 / 0
07901 / 0
1
2
07903 / 0

Demontage
16/56 1002508-01 09/2012
–Lampenabdeckung öffnen.
–Acrylglas-Liegescheibe öffnen.
–Lampenabdeckungen entfernen.
–Zwischenscheibe herausnehmen.
Auf beiden Seiten:
–Untere Schraube lösen.
–Obere Schraube herausdrehen.
Werkzeug: Kreuzschlitzschraubendreher Nr. 2
oder Akku-Schrauber mit PHZ-Bit 2
–Halterung der Scheibenaufsteller entsichern und Sicherung
herausnehmen.
–Scheibenaufsteller etwas hochziehen, wieder einschieben und nach
vorne in die Aussparung ablegen.
2-3 mm
07907 / 0
15578 / 0
1
22
07904 / 0
07905 / 0
2
3
1
07906 / 0

Demontage
09/2012 Montageanweisung 17/56
–Eine zweite Person muss die Acrylglas-Liegescheibe festhalten!
–Pappe oder etwas Ähnliches unter die Befestigung legen, damit die
Lampen beim Herausdrehen nicht beschädigt werden.
–Schraube herausdrehen.
Werkzeug: Kreuzschlitzschraubendreher Nr. 2
oder Akku-Schrauber mit PHZ-Bit 2
ACHTUNG!
Verkratzungs- oder Bruchgefahr!
–Lagern Sie die Acrylglas-Liegescheibe an einem sau-
beren und sicheren Platz.
–Acrylglas-Liegescheibe mit Seitenteilscheibe aus dem Gerät heben.
5.3 Frontblende entfernen
Gilt nur für SONNENENGEL DUO S 52 / SONNENENGEL S 52:
–Stecker ST84 ausstecken.
–Die Stecker am Fußende des Geräts (Steuerung) ausstecken.
–Stecker des Temperatur-Messfühlers abziehen.
2
1
07908 / 0
07927 / 0

Demontage
18/56 1002508-01 09/2012

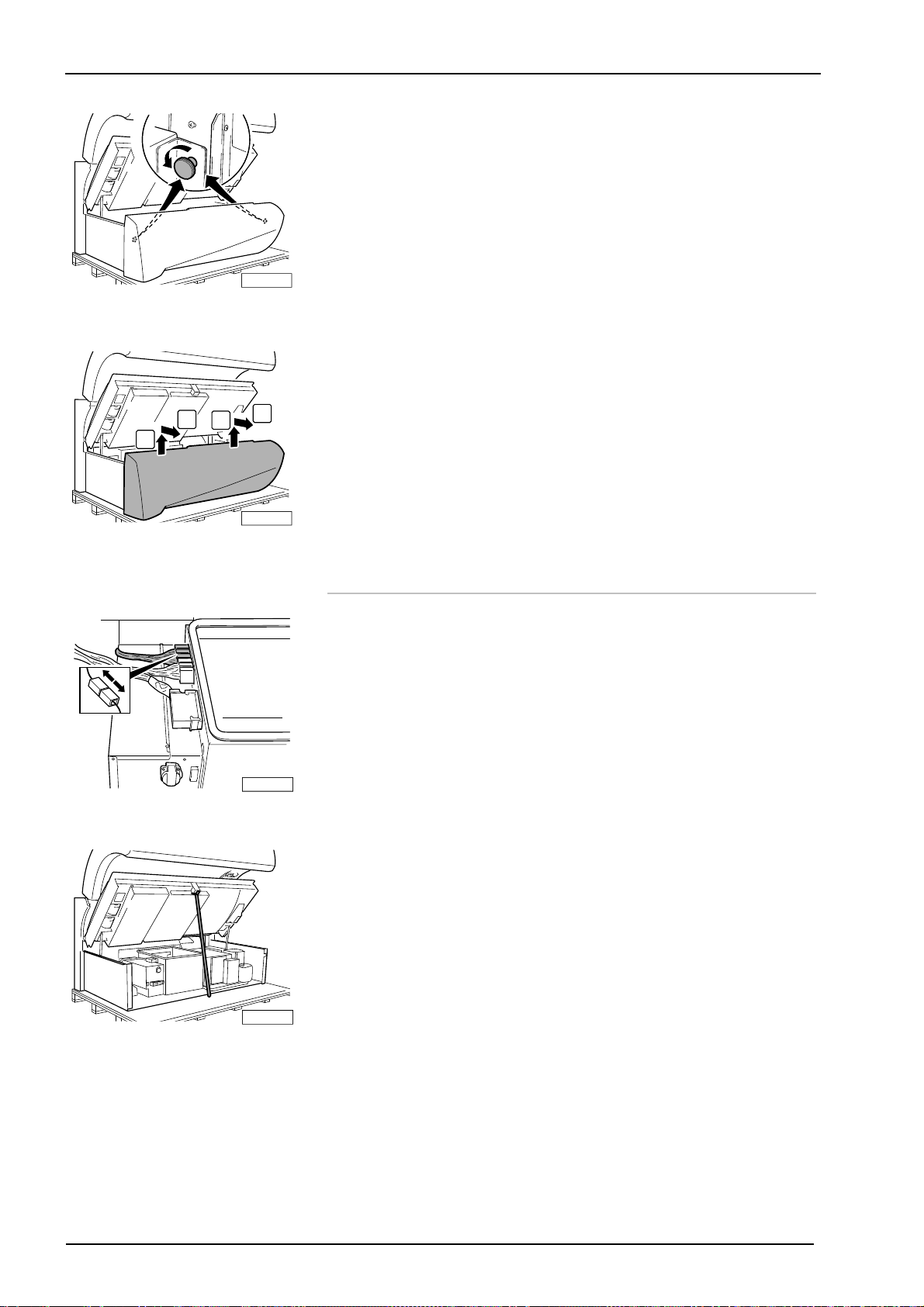

–Beide Rändelschrauben lösen und herausnehmen, mit denen die
Frontblende befestigt ist.
–Frontblende leicht anheben, um sie von der Haltevorrichtung zu lösen.
–Frontblende nach vorne herausziehen.
5.4 Wanne ausbauen
–Die hinteren drei Stecker an der linken Seite des Teileträgers
ausstecken.
Gasdruckfedern ausbauen:
–Wanne nach oben überstrecken.
Oder:
–Eine Stütze (TN 75340) unterstellen.
07922 / 1
07924 / 0
07913 / 0
2
1
2
1
07912 / 0
