JNF SKY SYSTEM IN.20.602 User manual
FECHADURA ELECTRONICA MOTORIZADA COM LEITOR /
MOTORIZED ELECTRONIC LOCK WITH READER /
CERRADURA ELECTRÓNICA MOTORIZADA CON LECTOR.
IN.20.602 - SKYSYSTEM
1/32Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0 www.jnf.pt
2/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0

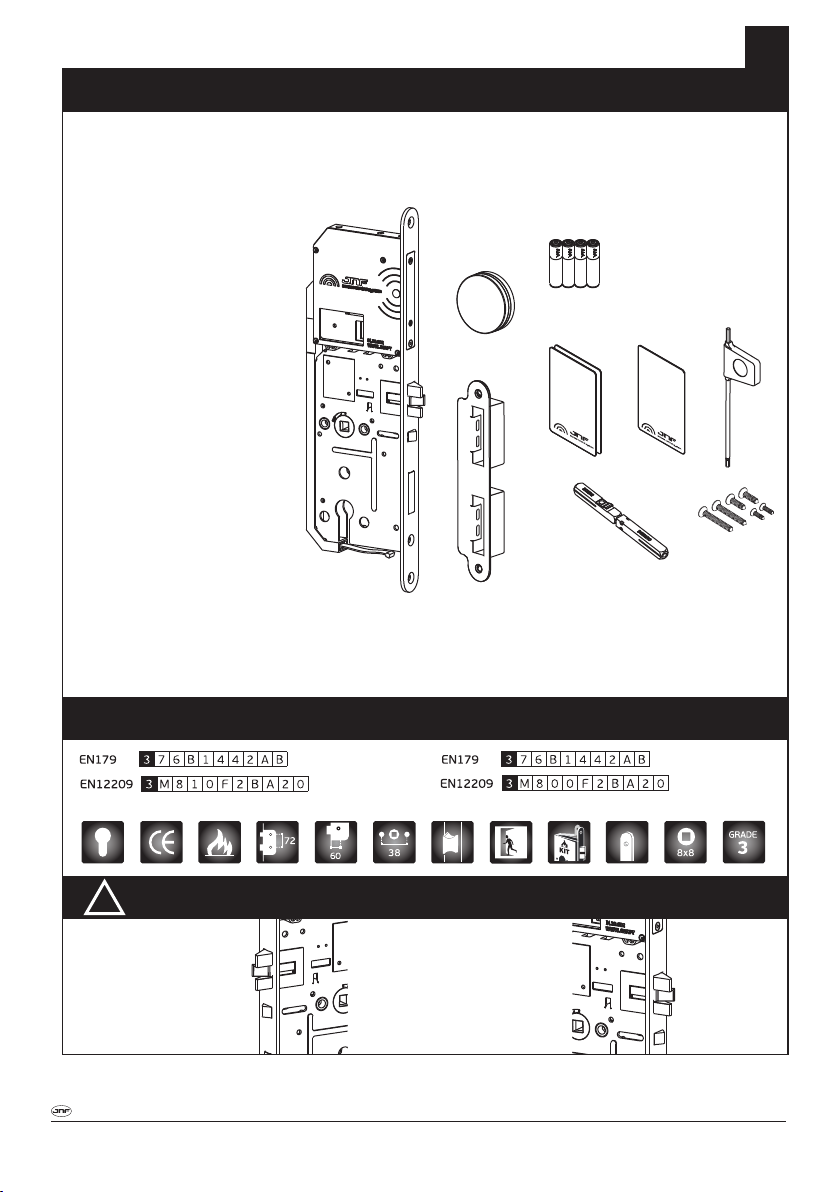

COMPONENTES
IN.20.602.K1 IN.20.602
WARNINGS
!
Fechadura electrónica motorizada - x1
Leitor com tecnologia MIFARE - x1
Chapa testa ajustável e reversível- x1
Quadra com função anti-pãnico - x1
Cartão de autorização - x1
Cartão genérico - x2
Pilhas AAA-LR03 1,5V - x4
Chave TORX T10 -x1
Chave Allen H1.3 -x1
Parafusos de fixação - x6
Fechadura esquerda
Left hand lock
Cerradura izquierda
Serrure gauche
Fechadura direita
Right hand lock
Cerradura derecha
Serrure droite
AUTHORIZATION
CARD
USER CARD
IN.20.602.DIN.20.602.E
3/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
1 - Escolha da posição do leitor
2 -Escolher entalhes 1 ou 2
17.5
72
57
201
201
OPTIONAL
85
38
1
1
2
2WARNING !
PT PT
2/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
COMPONENTES
IN.20.602.K1 IN.20.602
WARNINGS
!
Fechadura electrónica motorizada - x1
Leitor com tecnologia MIFARE - x1
Chapa testa ajustável e reversível- x1
Quadra com função anti-pãnico - x1
Cartão de autorização - x1
Cartão genérico - x2
Pilhas AAA-LR03 1,5V - x4
Chave TORX T10 -x1
Chave Allen H1.3 -x1
Parafusos de fixação - x6
Fechadura esquerda
Left hand lock
Cerradura izquierda
Serrure gauche
Fechadura direita
Right hand lock
Cerradura derecha
Serrure droite
AUTHORIZATION
CARD
USER CARD
IN.20.602.DIN.20.602.E
3/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
1 - Escolha da posição do leitor
2 -Escolher entalhes 1 ou 2
17.5
72
57
201
201
OPTIONAL
85
38
1
1
2
2WARNING !
PT PT
Quadra com função anti-pânico
Antipanic square spindle /
Carré Anti-panique /
Quadradillo antipanico
4/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
3 - Instalação de leitor e fechadura
4 - Instalação de puxador e baterias / Handle and battery installation /
Instalaccion de la manilla y baterias
1
2
45
6
3
Exterior/
Outside/Exterieur
282
173
Dimensões /
5/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Indicações de uso:
Manutenção:
- Para conservar o aço inox e plastico, peças externas do sistema de control de acessos pode
ser utilizado um produto tipo inox repair (JNF) ou spray inox(JNF), ambos aplicados com
um pano macio e seco.
- Deverá ser feita uma inspecção periódica verificando algum sinal de desgaste que comprometa
o funcionamento da mesma.
- Os parafusos que fixam os puxadores deverão ser reapertados periódicamente
Para um perfeito funcionamento do sistema de controlo de acessos recomendamos que:
- A instalação física da fechadura na porta seja feita por um profissional.
- Não seja desmontado nenhum componente, excluindo o acesso às baterias
- As baterias usadas deverão ser do tipo descrito nas caracteristicas técnicas
- Utilização apenas no interior ao abrigo de intempéries.
PT PT
Quadra com função anti-pânico
Antipanic square spindle /
Carré Anti-panique /
Quadradillo antipanico
4/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
3 - Instalação de leitor e fechadura
4 - Instalação de puxador e baterias / Handle and battery installation /
Instalaccion de la manilla y baterias
1
2
45
6
3
Exterior/
Outside/Exterieur
282
173
Dimensões /
5/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Indicações de uso:
Manutenção:
- Para conservar o aço inox e plastico, peças externas do sistema de control de acessos pode
ser utilizado um produto tipo inox repair (JNF) ou spray inox(JNF), ambos aplicados com
um pano macio e seco.
- Deverá ser feita uma inspecção periódica verificando algum sinal de desgaste que comprometa
o funcionamento da mesma.
- Os parafusos que fixam os puxadores deverão ser reapertados periódicamente
Para um perfeito funcionamento do sistema de controlo de acessos recomendamos que:
- A instalação física da fechadura na porta seja feita por um profissional.
- Não seja desmontado nenhum componente, excluindo o acesso às baterias
- As baterias usadas deverão ser do tipo descrito nas caracteristicas técnicas
- Utilização apenas no interior ao abrigo de intempéries.
PT PT
6/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
STANDALONE

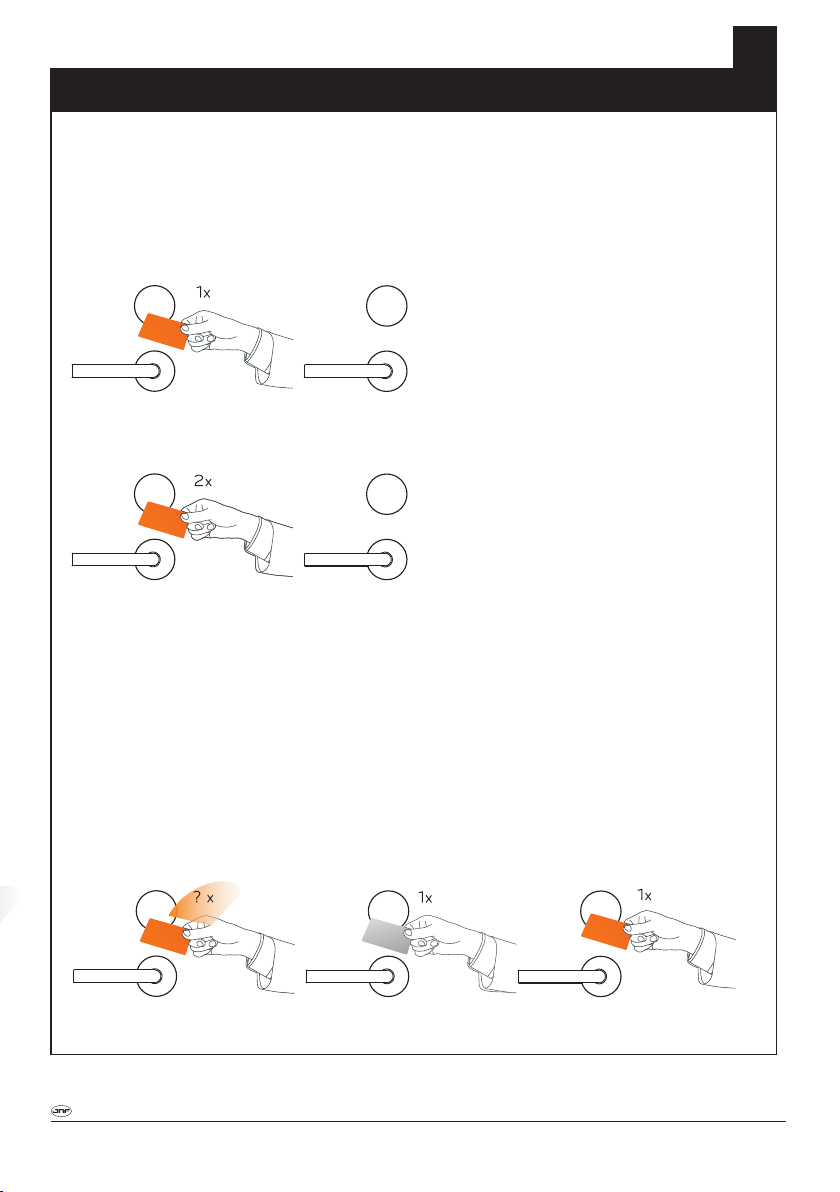

5 - Modo de programação ( standalone ) /
Programing mode ( standalone )
Configuração da fechadura electrónica JNF
Cartão de Autorização .
O cartão de autorização vai programado de fábrica acompanhando a própria fechadura.
Criar Cartão de utilizador (Max 100, Max 5 grupos)
Criar Grupo 1: Aproxime o cartão de autorização, o LED pisca em azul, aproxime um a um os cartões que
pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
passar cartão de autorização
passar cartão de autorização
passar todos os cartões de
utilizador do grupo 1.
passar todos os cartões de
utilizador do grupo 2.
passar o cartão de autorização
para fechar a programação
passar o cartão de autorização
para fechar a programação
Para adicionar um novo cartão ao grupo 1 basta seguir as mesmas instruções, os cartões inseridos anteriormente
não sofrem qualquer alteração.
Para adicionar um novo cartão ao grupo 2 basta seguir as mesmas instruções, os cartões inseridos anteriormente
não sofrem qualquer alteração.
Criar Grupo 2:.Aproxime o cartão de autorização 2 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do RF. (Dentro de 6 segundos sem cartão, o LED pára de piscar)
Criar Grupo 3:.Aproxime o cartão de autorização 3 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
Criar Grupo 4:Aproxime o cartão de autorização 4 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
Criar Grupo 5:.Aproxime o cartão de autorização 5 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
passar cartão de autorização
passar cartão de autorização
pisca em azul durante +- 10s.
pisca em azul durante +- 10s.
Cancelar grupo
Cancelar Grupo 1: Aproxime o cartão de autorização 1 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
passar cartão de autorização o
numero de vezes correspondente
ao grupo do cartão a eliminar
passar o cartão que pretende
cancelar
passar o cartão de autorização
para fechar a programação
Cancelar Grupo 2: Aproxime o cartão de autorização 2 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar Grupo 3: Aproxime o cartão de autorização 3 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar Grupo 4: Aproxime o cartão de autorização 4 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar Grupo 5: Aproxime o cartão de autorização 5 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar um cartão de usuário:
Aproxime o cartão de autorização o numero de vezes correspondente ao grupo a que pertence esse cartão,
o LED pisca em azul, passar o cartão de usuário que pretende eliminar, passar cartão de autorização para
fechar a programação e ocartão fica cancelado para esta fechadura.
5 - Modo de programação ( standalone ) /
Programing mode ( standalone )
7/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
PT PT
6/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
STANDALONE
5 - Modo de programação ( standalone ) /
Programing mode ( standalone )
Configuração da fechadura electrónica JNF
Cartão de Autorização .
O cartão de autorização vai programado de fábrica acompanhando a própria fechadura.
Criar Cartão de utilizador (Max 100, Max 5 grupos)
Criar Grupo 1: Aproxime o cartão de autorização, o LED pisca em azul, aproxime um a um os cartões que
pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
passar cartão de autorização
passar cartão de autorização
passar todos os cartões de
utilizador do grupo 1.
passar todos os cartões de
utilizador do grupo 2.
passar o cartão de autorização
para fechar a programação
passar o cartão de autorização
para fechar a programação
Para adicionar um novo cartão ao grupo 1 basta seguir as mesmas instruções, os cartões inseridos anteriormente
não sofrem qualquer alteração.
Para adicionar um novo cartão ao grupo 2 basta seguir as mesmas instruções, os cartões inseridos anteriormente
não sofrem qualquer alteração.
Criar Grupo 2:.Aproxime o cartão de autorização 2 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do RF. (Dentro de 6 segundos sem cartão, o LED pára de piscar)
Criar Grupo 3:.Aproxime o cartão de autorização 3 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
Criar Grupo 4:Aproxime o cartão de autorização 4 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
Criar Grupo 5:.Aproxime o cartão de autorização 5 vezes, o LED pisca em azul, aproxime um a um os
cartões que pretende adicionar do leitor. Passar cartão de autorização para fechar a programação.
passar cartão de autorização
passar cartão de autorização
pisca em azul durante +- 10s.
pisca em azul durante +- 10s.
Cancelar grupo
Cancelar Grupo 1: Aproxime o cartão de autorização 1 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
passar cartão de autorização o
numero de vezes correspondente
ao grupo do cartão a eliminar
passar o cartão que pretende
cancelar
passar o cartão de autorização
para fechar a programação
Cancelar Grupo 2: Aproxime o cartão de autorização 2 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar Grupo 3: Aproxime o cartão de autorização 3 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar Grupo 4: Aproxime o cartão de autorização 4 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar Grupo 5: Aproxime o cartão de autorização 5 vez, o LED pisca em azul, esperar cerca de 10
segundos e todos os cartões deste grupo são cancelados.
Cancelar um cartão de usuário:
Aproxime o cartão de autorização o numero de vezes correspondente ao grupo a que pertence esse cartão,
o LED pisca em azul, passar o cartão de usuário que pretende eliminar, passar cartão de autorização para
fechar a programação e ocartão fica cancelado para esta fechadura.
5 - Modo de programação ( standalone ) /
Programing mode ( standalone )
7/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
PT PT
5 - Modo de programação ( standalone ) /
Programing mode ( standalone)
6 - Modo de passagem ( standalone ou software ) /
7 - Alimentador externo ( standalone ou software ) /
External power supply ( standalone or software)
8/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0

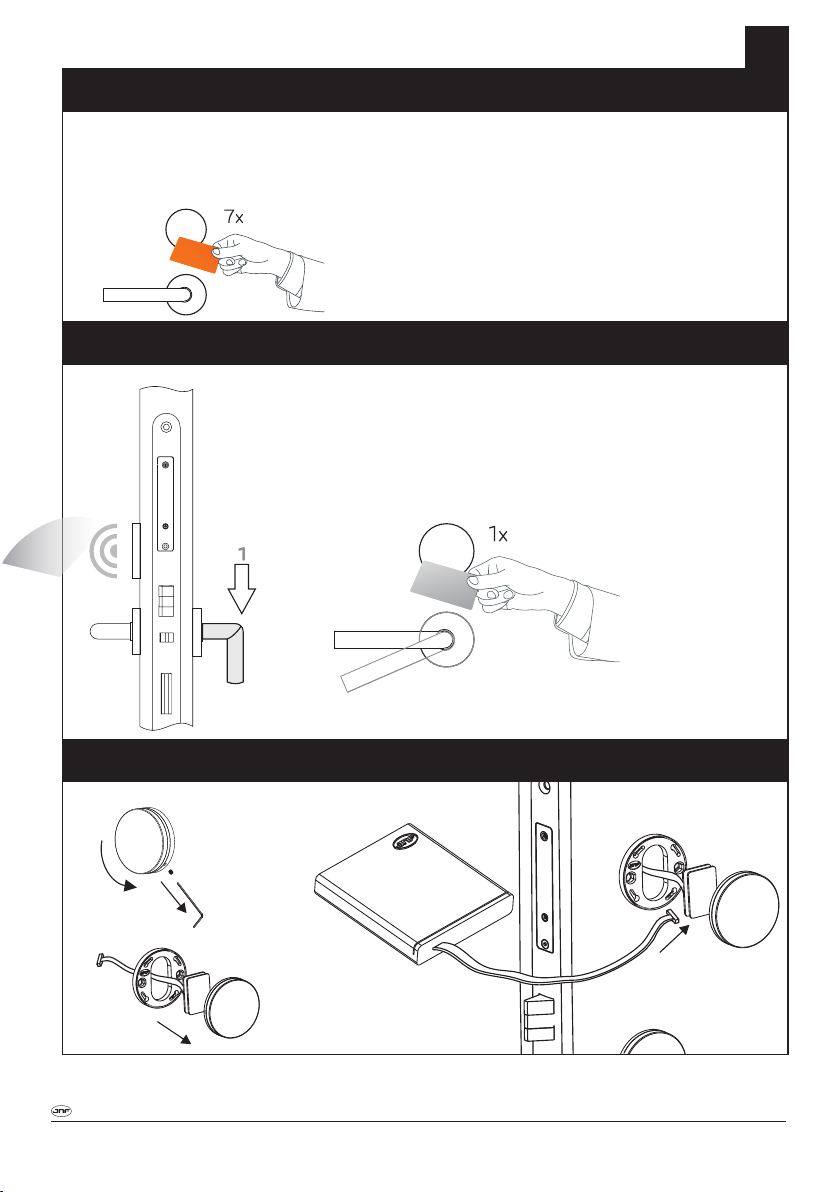

Cancelar todos os cartões:
Aproxime o cartão de autorização 7 vezes consecutivas, todas as informações dos cartões são apagadas
da fechadura.
Fechadura em modo de passagem:
Se desejar que a fechadura fique sempre aberta, deverá manter o puxador
interior aberto e passar o cartão de utilizador.
Para passar para modo de controlo de acesso deverá passar qualquer dos
cartões de utilizador.
passar cartão de autorização
IN.20.602.30
1
2
3
4
Modo full control:
1-A fechadura deve ser encomendada e fornecida neste modo.
2- Após a instalação, a configuração das fechaduras tem de ser
efectuada através do software. ( HOTEL ou OFFICE)
3- Download:
9/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
MODO FULL CONTROL ( /software ) FULL CONTROL MODE (software ) /
4- Após o download será necessário instalar o codificador.
5- Após a instalação será necessário pedir o por email o código de registo do sotware.
Apoio para configuração:
www.jnf.pt/QRCODE/softwarehotel.zip
OFFICEHOTEL
PT PT
5 - Modo de programação ( standalone ) /
Programing mode ( standalone)
6 - Modo de passagem ( standalone ou software ) /
7 - Alimentador externo ( standalone ou software ) /
External power supply ( standalone or software)
8/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Cancelar todos os cartões:
Aproxime o cartão de autorização 7 vezes consecutivas, todas as informações dos cartões são apagadas
da fechadura.
Fechadura em modo de passagem:
Se desejar que a fechadura fique sempre aberta, deverá manter o puxador
interior aberto e passar o cartão de utilizador.
Para passar para modo de controlo de acesso deverá passar qualquer dos
cartões de utilizador.
passar cartão de autorização
IN.20.602.30
1
2
3
4
Modo full control:
1-A fechadura deve ser encomendada e fornecida neste modo.
2- Após a instalação, a configuração das fechaduras tem de ser
efectuada através do software. ( HOTEL ou OFFICE)
3- Download:
9/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
MODO FULL CONTROL ( /software ) FULL CONTROL MODE (software ) /
4- Após o download será necessário instalar o codificador.
5- Após a instalação será necessário pedir o por email o código de registo do sotware.
Apoio para configuração:
www.jnf.pt/QRCODE/softwarehotel.zip
OFFICEHOTEL
PT PT
8 -RESET MODO STANDALONE/
10/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Reset:
Este procedimento só deve ser efectuado em caso de reconfiguração da fechadura.
Nota:
No caso de o leitor estar instalado abaixo do puxador a luz não pisca em azul, deverá ser considerado
o tempo de programação.
1- Retirar a tampa das baterias.
4- Ligar alimentador externo
5- Após 5 luzes azuis ou 5 segundos libertar o
botão S1
7- Passar novo cartão de autorização 8- Fazer a montagem da tampa das baterias e leitor.
A fechadura esta pronta a ser novamente
programada - Voltar ao passo 1
6- Emite 1 luz azul de confirmação.
2- Desmontar o leitor
3- Pressionar botão S1 e manter.
IN.20.602.30 IN.20.602.30
5x BLUE
1
2
3
IN.20.602.30
4
S1
passar cartão de autorização
9 -RESET MODO SOFTWARE/
Reset:
Este procedimento só deve ser efectuado em caso de reconfiguração da fechadura.
Nota:
No caso de o leitor estar instalado abaixo do puxador a luz não pisca em azul, deverá ser considerado
o tempo de programação.
1- Retirar a tampa das baterias.
11/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
4- Ligar alimentador externo
5- Após 3 luzes azuis ou 3 segundos libertar o
botão S1
7-Fazer a montagem da tampa das baterias e leitor.
A fechadura esta pronta a ser novamente programada
VER SOFTWARE
6- Emite 1 luz azul de confirmação.
2- Desmontar o leitor
3- Pressionar botão S1 e manter.
IN.20.602.30 IN.20.602.30
3x BLUE
1
2
3
IN.20.602.30
4
S1
PT PT
8 -RESET MODO STANDALONE/
10/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Reset:
Este procedimento só deve ser efectuado em caso de reconfiguração da fechadura.
Nota:
No caso de o leitor estar instalado abaixo do puxador a luz não pisca em azul, deverá ser considerado
o tempo de programação.
1- Retirar a tampa das baterias.
4- Ligar alimentador externo
5- Após 5 luzes azuis ou 5 segundos libertar o
botão S1
7- Passar novo cartão de autorização 8- Fazer a montagem da tampa das baterias e leitor.
A fechadura esta pronta a ser novamente
programada - Voltar ao passo 1
6- Emite 1 luz azul de confirmação.
2- Desmontar o leitor
3- Pressionar botão S1 e manter.
IN.20.602.30 IN.20.602.30
5x BLUE
1
2
3
IN.20.602.30
4
S1
passar cartão de autorização
9 -RESET MODO SOFTWARE/
Reset:
Este procedimento só deve ser efectuado em caso de reconfiguração da fechadura.
Nota:
No caso de o leitor estar instalado abaixo do puxador a luz não pisca em azul, deverá ser considerado
o tempo de programação.
1- Retirar a tampa das baterias.
11/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
4- Ligar alimentador externo
5- Após 3 luzes azuis ou 3 segundos libertar o
botão S1
7-Fazer a montagem da tampa das baterias e leitor.
A fechadura esta pronta a ser novamente programada
VER SOFTWARE
6- Emite 1 luz azul de confirmação.
2- Desmontar o leitor
3- Pressionar botão S1 e manter.
IN.20.602.30 IN.20.602.30
3x BLUE
1
2
3
IN.20.602.30
4
S1
PT PT
12/32
www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Components
IN.20.602.K1 IN.20.602
WARNINGS
!
Motorized eletronic lock -x1
Reader with MIFARE Technology -x1
Adjustable and reversible strike plate - x1
Sprindle with antipanic function -x1
Autorizaton card - x1
Genéric card - x2
Battery AAA-LR03 1,5V - x4
TORX key TX10 - x1
Allen key H1.3 -x1
Fixation screws - x6
Left hand lock Right hand lock
AUTHORIZATION
CARD
USER CARD
IN.20.602.DIN.20.602.E
13/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
1 - Choose reader position
2 -Choose cut out 1 or 2
17.5
72
57
201
201
OPTIONAL
85
38
1
1
2
2WARNING !
EN EN
12/32
www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Components
IN.20.602.K1 IN.20.602
WARNINGS
!
Motorized eletronic lock -x1
Reader with MIFARE Technology -x1
Adjustable and reversible strike plate - x1
Sprindle with antipanic function -x1
Autorizaton card - x1
Genéric card - x2
Battery AAA-LR03 1,5V - x4
TORX key TX10 - x1
Allen key H1.3 -x1
Fixation screws - x6
Left hand lock Right hand lock
AUTHORIZATION
CARD
USER CARD
IN.20.602.DIN.20.602.E
13/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
1 - Choose reader position
2 -Choose cut out 1 or 2
17.5
72
57
201
201
OPTIONAL
85
38
1
1
2
2WARNING !
EN EN
Antipanic square spindle /
14/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
3 - Lock and reader installation /
4 - Handle and battery installation /
1
2
45
6
3
Outside
282
173
Dimensions
15/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Indications:
Maintenance:
- To maintain the stainless steel and plastic the external parts of the access control system can
be used a product like stainless steel repair (JNF) or stainless steel spray (JNF), both applied with
a soft and dry cloth.
- Should be made a regular inspection verifying some signs of wear that compromises the normal
function of the system.
- The handle holding screws the should be tightened periodically
For a perfect operation of the access control system we recommend that:
- The physical installation of the lock on the door should be made by a professional.
- Do not be dismantled any component, excluding the battery access.
- The used batteries should be as described in the technical specifications
- Inside use only.
EN EN
Antipanic square spindle /
14/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
3 - Lock and reader installation /
4 - Handle and battery installation /
1
2
45
6
3
Outside
282
173
Dimensions
15/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Indications:
Maintenance:
- To maintain the stainless steel and plastic the external parts of the access control system can
be used a product like stainless steel repair (JNF) or stainless steel spray (JNF), both applied with
a soft and dry cloth.
- Should be made a regular inspection verifying some signs of wear that compromises the normal
function of the system.
- The handle holding screws the should be tightened periodically
For a perfect operation of the access control system we recommend that:
- The physical installation of the lock on the door should be made by a professional.
- Do not be dismantled any component, excluding the battery access.
- The used batteries should be as described in the technical specifications
- Inside use only.
EN EN
16/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
STANDALONE
Setting electronic lock .
The authorization card will be set at the factory following the lock itself.
Create User Card (Max 100, Max 5 groups)
Create Group 1: Bring the authorization card, the LED flashes blue, aproche one by one the cards
want to add the reader. Aproach authorization card to close the programing.
JNF
Authorization Card
pass authorization card
passar cartão de autorização
pass all the cards
User Group 1.
passar todos os cartões de
utilizador do grupo 2.
pass the authorization card
to close the program
passar o cartão de autorização
para fechar a programação
To add a new card to the group 1 just follow the same instructions, previously entered cards do not change.
Create Group 2: .Approach the authorization card 2 times, the LED flashes blue, close one by one
cards you want to add the RF. (Within 6 seconds without card, the LED stops flashing)
Create Group 3: .Approach the authorization card 3 times, the LED flashes blue, close one by one
cards you want to add the player. Skip authorization card to close the program.
Create Group 4: Bring the authorization card 4 times, the LED flashes blue, close one by one
cards you want to add the player. Skip authorization card to close the program.
Create Group 5: .Approach the authorization card 5 times, the LED flashes blue, close one by one
cards you want to add the player. Skip authorization card to close the program.
5 - Programing mode ( standalone )
To add a new card to the group 2 just follow the same instructions, previously entered cards do not change.
pass authorization card
pass authorization card
blinks blue during + - 10s.
blinks blue during + - 10s.
Cancel group
Cancel Group 1: Bring the authorization card one time, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
pass authorization card the
number of times corresponding
the card group to eliminate
swipe the card you want
cancel
pass the authorization card
to close the program
Cancel Group 2: Bring the authorization card 2 times, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel Group 3: Bring the authorization card 3 times, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel Group 4: Bring the authorization card 4 times, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel Group 5: Bring the authorization card 5 time, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel a user card:
Bring the authorization card the number of times corresponding to the group you belong to that card,
the LED flashes blue, move the user card you want to delete, move your token card to
close the program and ocartão is canceled for this lock.
5 - Programing mode ( standalone )
17/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
EN EN
16/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
STANDALONE
Setting electronic lock .
The authorization card will be set at the factory following the lock itself.
Create User Card (Max 100, Max 5 groups)
Create Group 1: Bring the authorization card, the LED flashes blue, aproche one by one the cards
want to add the reader. Aproach authorization card to close the programing.
JNF
Authorization Card
pass authorization card
passar cartão de autorização
pass all the cards
User Group 1.
passar todos os cartões de
utilizador do grupo 2.
pass the authorization card
to close the program
passar o cartão de autorização
para fechar a programação
To add a new card to the group 1 just follow the same instructions, previously entered cards do not change.
Create Group 2: .Approach the authorization card 2 times, the LED flashes blue, close one by one
cards you want to add the RF. (Within 6 seconds without card, the LED stops flashing)
Create Group 3: .Approach the authorization card 3 times, the LED flashes blue, close one by one
cards you want to add the player. Skip authorization card to close the program.
Create Group 4: Bring the authorization card 4 times, the LED flashes blue, close one by one
cards you want to add the player. Skip authorization card to close the program.
Create Group 5: .Approach the authorization card 5 times, the LED flashes blue, close one by one
cards you want to add the player. Skip authorization card to close the program.
5 - Programing mode ( standalone )
To add a new card to the group 2 just follow the same instructions, previously entered cards do not change.
pass authorization card
pass authorization card
blinks blue during + - 10s.
blinks blue during + - 10s.
Cancel group
Cancel Group 1: Bring the authorization card one time, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
pass authorization card the
number of times corresponding
the card group to eliminate
swipe the card you want
cancel
pass the authorization card
to close the program
Cancel Group 2: Bring the authorization card 2 times, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel Group 3: Bring the authorization card 3 times, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel Group 4: Bring the authorization card 4 times, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel Group 5: Bring the authorization card 5 time, the LED flashes blue, wait about 10
seconds, and all cards of this group are canceled.
Cancel a user card:
Bring the authorization card the number of times corresponding to the group you belong to that card,
the LED flashes blue, move the user card you want to delete, move your token card to
close the program and ocartão is canceled for this lock.
5 - Programing mode ( standalone )
17/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
EN EN
Full control mode:
1- lock should be ordered and supplied in this mode.
2- After installation, the configuration of the locks must be
performed by software. (HOTEL or OFFICE)
3 - Download:
19/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
FULL CONTROL MODE (software ) /
4- After downloading you must install the encoder.
5. After installation you will need to ask by email software registration code.
Support for configuration:
www.jnf.pt/QRCODE/softwarehotel.zip
OFFICEHOTEL
EN EN
5 - Programing mode ( standalone)
6 - Passing mode ( standalone ou software ) /
7 - External power supply ( standalone or software)
18/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Cancel all cards:
Bring the authorization card 7 times in a row, all information the user cards will be deleted for this lock.
Lock in passage mode:
If you want the lock always open, you should keep the interior
handle open and pass the user card.
To pass for access control mode must pass any usercards.
pass authorization card
IN.20.602.30
1
2
3
4
Full control mode:
1- lock should be ordered and supplied in this mode.
2- After installation, the configuration of the locks must be
performed by software. (HOTEL or OFFICE)
3 - Download:
19/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
FULL CONTROL MODE (software ) /
4- After downloading you must install the encoder.
5. After installation you will need to ask by email software registration code.
Support for configuration:
www.jnf.pt/QRCODE/softwarehotel.zip
OFFICEHOTEL
EN EN
5 - Programing mode ( standalone)
6 - Passing mode ( standalone ou software ) /
7 - External power supply ( standalone or software)
18/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Cancel all cards:
Bring the authorization card 7 times in a row, all information the user cards will be deleted for this lock.
Lock in passage mode:
If you want the lock always open, you should keep the interior
handle open and pass the user card.
To pass for access control mode must pass any usercards.
pass authorization card
IN.20.602.30
1
2
3
4
8 -RESET MODE STANDALONE/
20/32
www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
Reset:
This procedure should only be done in case of reconfiguration of the lock.
Note:
In case the reader is installed below the handle no blue light flashes , should be considered
programming time.
1- Remove the battery cover.
7- Pass new authorization card
Pass new authorization card
8-Re-assemble the battery cover and reader.
The lock is ready to be programed again
Return to step 1
2- Disassemble the reader
IN.20.602.30 IN.20.602.30
5x BLUE
1
2
3
IN.20.602.30
4
S1
4- Connect external power supply
5- After 5 blue lights or 5 seconds release
S1 button
6- emits blue light confirmation.
3- Press S1 button and maintain. 4- Connect external power supply
5- After 5 blue lights or 5 seconds release
S1 button
6- emits blue light confirmation.
3- Press S1 button and maintain.
9 -RESET MODO SOFTWARE/
21/32www.jnf.pt
Manual de instalação / Installation Manual / N Manual de instalación -otice d’instructions / MI190-0
IN.20.602.30 IN.20.602.30
3x BLUE
1
2
3
IN.20.602.30
4
S1
Reset:
This procedure should only be done in case of reconfiguration of the lock.
Note:
In case the reader is installed below the handle no blue light flashes , should be considered
programming time.
1- Remove the battery cover. 2- Disassemble the reader
7-Re-assemble the battery cover and reader.
The lock is ready to be programed again
CHECK SOFTWARE
EN EN
Table of contents
Languages:
Other JNF Lock manuals
