Joy Sport Concept User manual

HANDLEIDING
Joy Sport
Concept Air Power

Joy Sport Importeur
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl
Geachte klant,
Wij feliciteren u met de aankoop van dit JOY SPORT product.
Tevens wensen wij u veel sportplezier toe met uw goede keuze.
Volg aandachtig de montage handleiding.
Mocht u nog vragen hebben dan helpen wij u graag verder.
Garantie,
Deze garantie geldt gedurende 24 maanden voor elke fabricagefout aan uw JOY
SPORT product die door een JOY SPORT dealer werd verkocht.
Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen
goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te
vervangen.
De transportkosten van en naar onze werkplaats worden uitgesloten van deze
garantie, en zijn dus voor rekening van de bezitter van het product.
Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs
naar de dealer waar u uw product heeft gekocht.
De dealer zal uw claim dan verder afhandelen.
Garantie uitsluitingen,
De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige
handeling, of beschadiging door de koper of door derden zelf, en defecten die aan
extreme omstandigheden te wijten zijn.
De garantie kan ook niet worden geclaimd wanneer de originele constructie of
uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor
de reparatie werden gebruikt.
De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten,
direct of indirect ten gevolg van gebruik van dit apparaat.
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl
2

Montage instructies

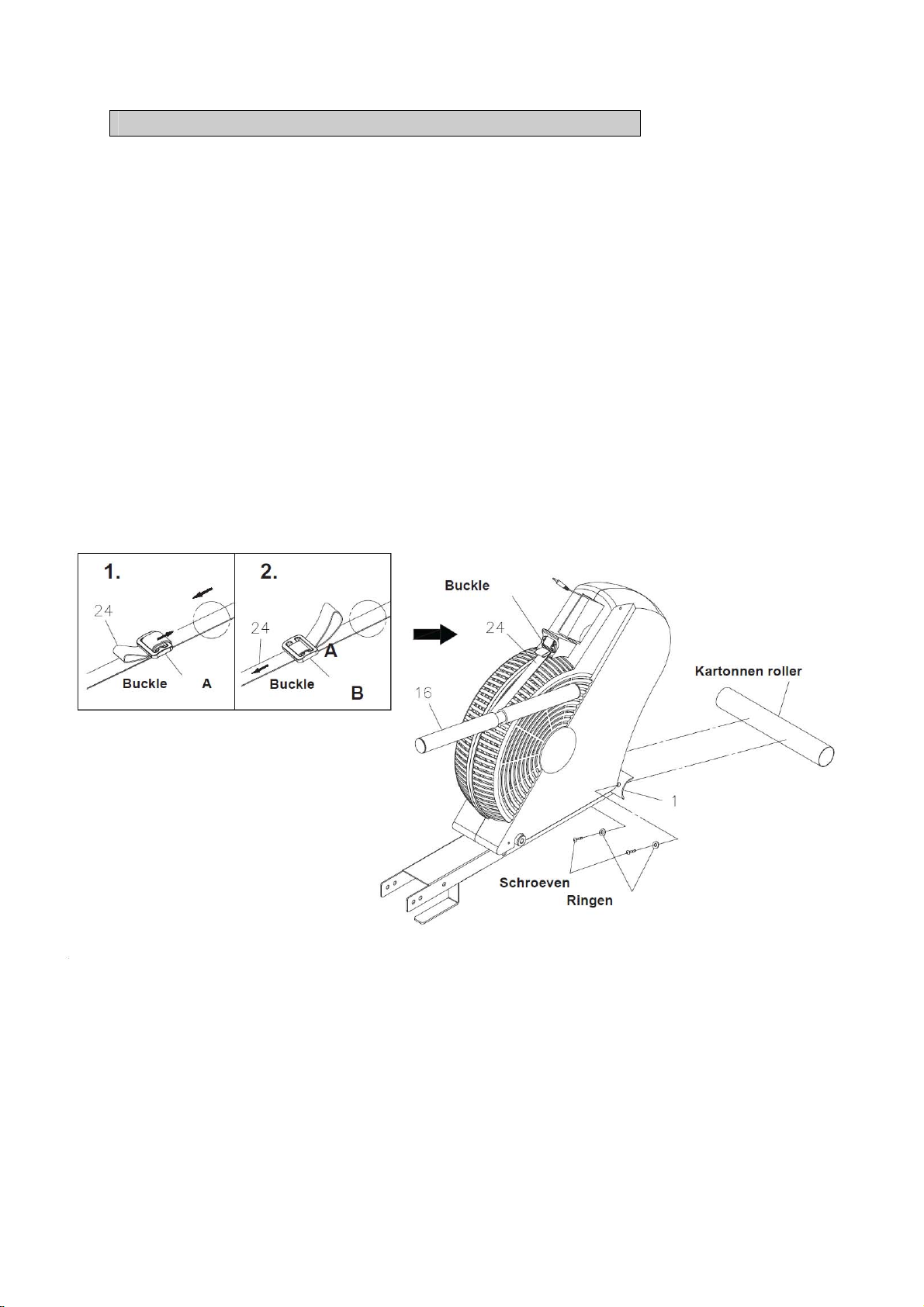

STAP 1
Verwijder de kartonnen rol die aan de roeier is gemonteerd door de bouten en moeren te
demonteren.
STAP 2
Er is een buckle bevestigd aan het trekkoord (24), om te voorkomen dat tijdens het transport
Het trekkoord in de roeier schiet.
Verwijder de buckle door onderstaande stappen te volgen.
Volg de stappen in de tekeningen om de buckle te verwijderen.

STAP 3
Zorg er voor dat de transportwieltjes van de voorsteun (7) naar de voorkant wijzen.
Monteer de voorsteun (7) aan het hoofdframe (1) met Slotbouten (M8x1.25x65mm) (71),
gebogen ringen (M8) (35), Veerringen (M8) (34), en dopmoeren (M8x1.25)(33).
STEP 4
Monteer de C clip (48) Op de voetpedaal buis (6). Monteer het lange gedeelte van de voetpedaal buis (6)
door het hoofdframe (1). Verzeker de voetpedaal buis (6) in de positie met de clip (46).

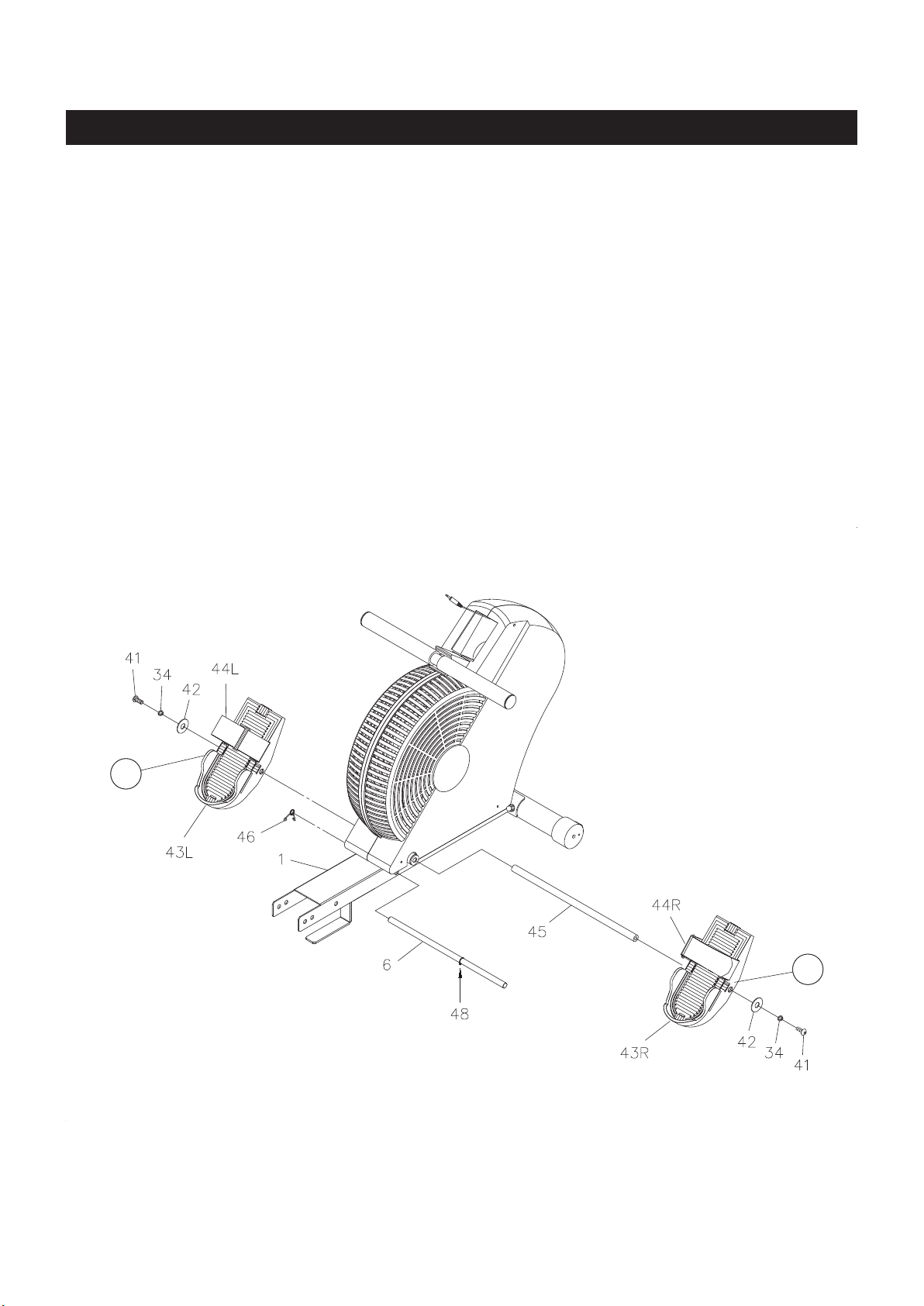

STEP 5
De linker voetplaat is gemarkeerd met de letter L (43L), en de rechter voetplaat met de letter R (43R).
Monteer de voetplaathouder (45) door de gaten in het hoofdframe (1).
Plaats de linker voetplaat (43L) aan de linkerkant op de voetplaathouder (45) en plaats de rechter voetplaat
(43R) op de rechterkant van de voetplaathouden (45), en schuif deze tegen het hoofdframe (1) aan.
Zet de voetplaten (43L, 43R) vast met ringen (M8) (42), veerringen (M8) (34), en dopmoeren
(M8x1.25x15mm) (41) aan beide kanten van de voetplaathouder (45). TIP: U heeft twee sleutes nodig om
de dopmoeren (M8x1.25x15mm) (41) vast te zetten aan beide kanten omdat deze anders meedraaien.

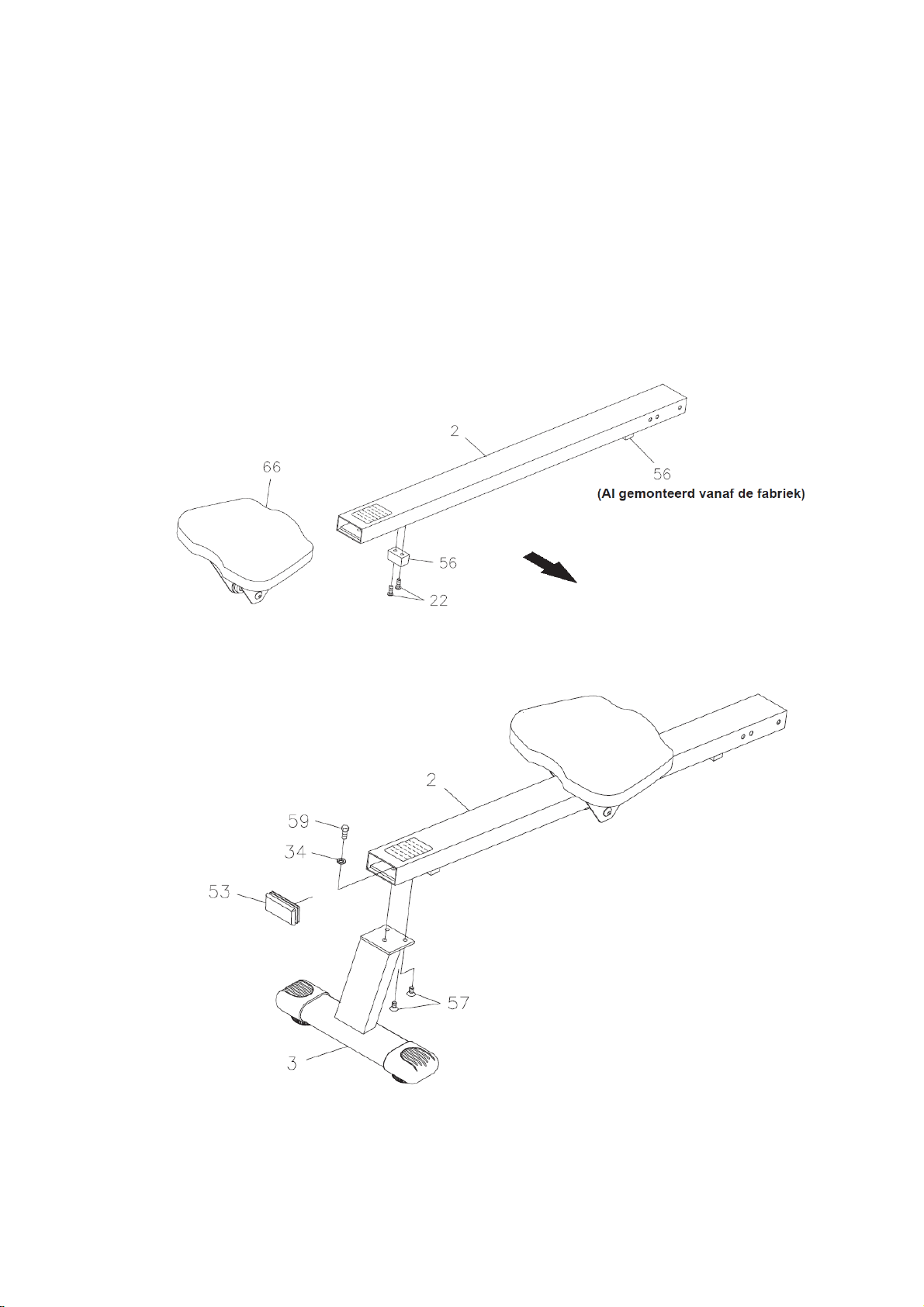

STEP 6
Schuif de zitting (66) Op de rails (2). Monteer de stop bumper (56) op de rails (2)
met de inbusbouten (M8x1.25x25mm) (22).
Controleer ook of de stop bumper (56) die al vanaf de fabriek is voor gemonteerd vast zit.
Mocht deze stop bumper er onverhoopt niet opzitten monteer deze dan zelf.
STEP 7
Monteer de achter standaard (3) aan de rails (2) met bout (M8x1.25x15mm) (59)
en veerring (M8)(34) aan de binnenkant van de rails (2) en twee inbusbouten (M8x1.25x15mm) (57) van de
onderkant.
Zet alle bouten pas vast als ze allemaal gemonteerd zijn.
Druk nu het rail kapje (53) in de achterkant van de rails (2).

STEP 8
Monteer de rails (2) aan het hoofdframe (1) met inbusbouten (M10x1.5x100mm) (55), Ringen (M10) (52),
en dopmoeren (M10x1.5) (51). Vergrendel de rails (2) in de positie met de twee pinnen (54).
STEP 9
Monteer de twee AA batterijen in de computer (67), de batterijen worden niet bijgeleverd.
Bevestig de sensor kabel (68) in de computer (67).
Monteer de computer (67) in de opening van de kappen (10, 84).

Computer handleiding
Het gebruik van Uw computer.
De computer geeft de volgende 5 functies weer. (Tijd, Snelheid, afstand, calorieverbruik en
scan).
1) Snelheid kan weergegeven worden in miles of kilometers per uur.
2) Afstand kan weergegeven worden van 0.1 tot 9999 miles of kilometers.
3) Tijd wordt weergegeven in uren: minuten: seconden met een maximum van 23 uur: 59
minuten: 59 seconden.
4) Calorieverbruik wordt weergegeven van 1-9999 calorieën.
5) SCAN is de functie die om de 4 seconde U de gegevens zal tonen zoals tijd, afstand,
snelhied en calorieverbruik.
6) De computer zal automatisch na 4 minuten uitschakelen als U de roeier niet gebruikt, ook
zal de computer weer automatisch inschakelen als U de roeier weer in gebruik neemt.
1) Houdt de knop 4 seconde vast om de computer te resetten.
2) Als U de batterijen de eerste keer installeert zal de computer opstarten in scan mode.

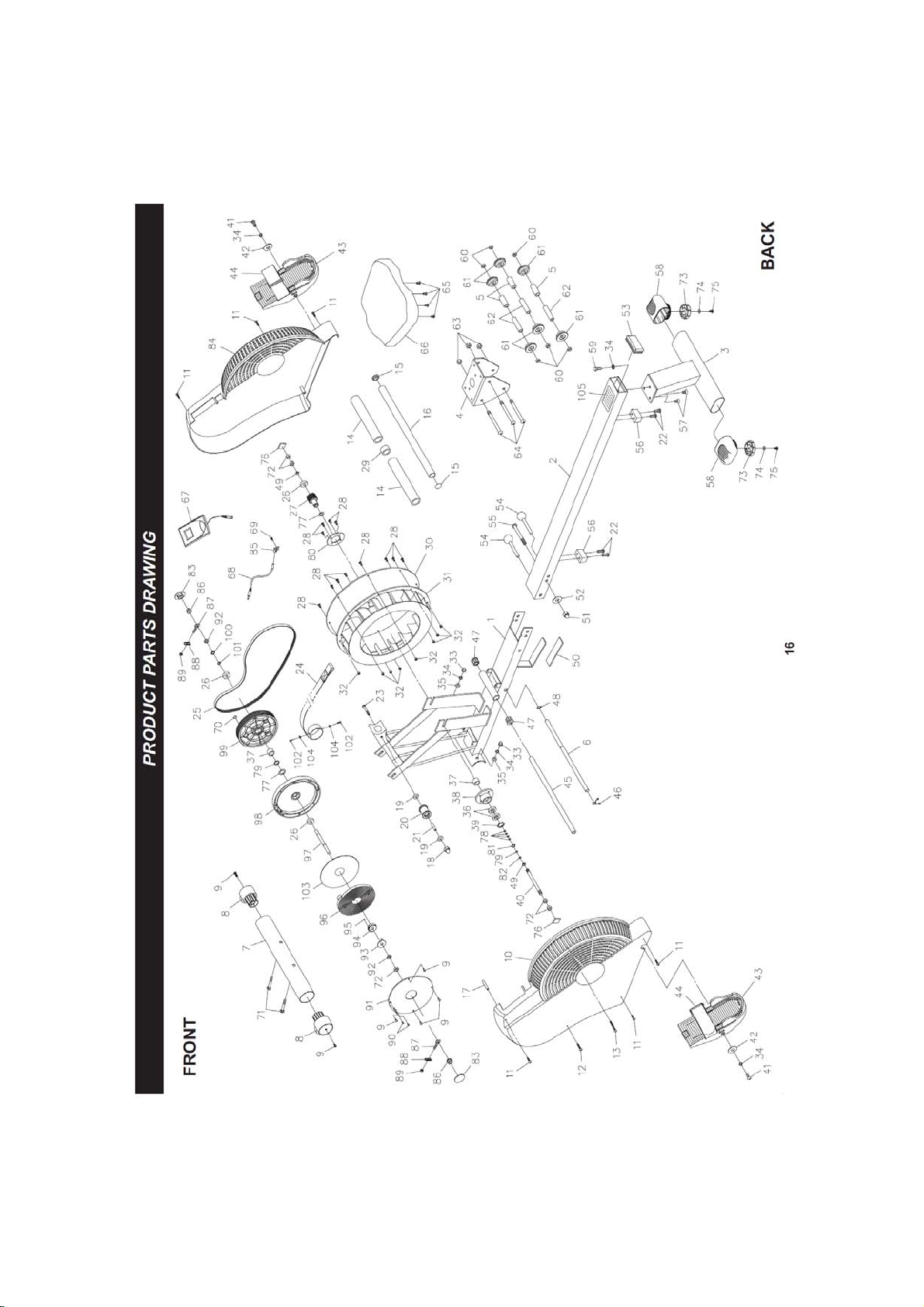

Onderdelen diagram

Onderdelenlijst
Onderdeel Nr. Beschrijving Aantal
1 Hoofdframe 1
2 Rails 1
3 Achter standard 1
4 Zitting houder 1
5 Foam afstandshouder 3
6 Stopper 1
7 Voor standaard 1
8 Eindkapje 2
9 Schroef (M4 x 12mm) 6
10 Linker kap 1
11 Schroef (M5 x 15mm) 6
12 Schroef (M5 x 25mm) 1
13 Schroef (M5 x 70mm) 1
14 Foam 2
15 Rond eindkapje 2
16 Stuur 1
17 Busje 1
18 Borgmoer (M8 x 1.25mm) 1
19 Lager (698z) 2
20 Trekkoord roller 1
21 Afstandsbusje (8.2 x 10.5 x 26.2mm) 1
22 Inbusbout (M8 x 1.25 x 25mm) 4
23 Inbusbout M8 x 1.25 X 57mm) 1
24 Trekkoord 1
25 Multiriem 1
26 Lager (6000z) 3
27 Pulley 1
28 Schroef (M5 x 0.8 x 12mm) 12
29 Busje 1
30 Vliegwielafdekking 1
31 Vliegwiel 1
32 Borgmoer (M5 x 0.5) 8
33 Dopmoer (M8 x 1.25) 2
34 Veerring (M8) 5
35 Gebogen ring (M8) 2
36 Lager (6903z) 2
37 Meeneemlager (HF1716) 2
38 Lager behuizing 1
39 Binnen C ring (30mm) 1
40 As 1
41 Inbusbout (M8 x 1.25 x 15mm) 2
42 Ring (M8) 2
43 Voetplaat (L+R) 2
44 Voetplaat strap 2
45 Voetplaathouder 1
46 Veerclip 1
47 Busje 2
48 C ring (12.7mm) 1
49 C ring (10mm) 2
50 Foam 1
51 Dopmoer 1
52 Ring (M10) 1
53 Eindkapje 1
54 Pin 2

55 Inbusbout (M10 x 1.5 x 100mm) 1
56 Stop bumper 2
57 Bout (M8 x 1.25 x 15mm) 2
58 Ovaal eindkapje (30mm x 60mm) 2
59 Bout (M8 x 1.25 x 15mm) 1
60 Afstansbusje 6
61 Wieltje 6
62 Asje 3
63 Borgmoer (M10 x 1.5 x 7mm) 3
64 Bout (M10 x 1.5 x 105mm) 3
65 Bout (M6 x 1 x 15mm) 4
66 Zitting 1
67 Computer 1
68 Sensorkabel 1
69 Schroef (M5 x 8mm) 1
70 Magneet 1
71 Slotbout (M8 x 1.25 x 65mm) 2
72 Moer (3/8’’-26 x 7mm) 5
73 Rubber voetje 2
74 Ring (M6) 2
75 Schroef (M5 x 12mm) 2
76 Foam 2
77 Borgmoer 2
78 Ring 4
79 Nylon ring 2
80 Plaatje 1
81 C rinf (17mm) 1
82 Nylon ring 1
83 Beschermkapje 2
84 Rechter kap 1
85 Sensor clip 1
86 Moer 2
87 Bout (M6 x 1 x 35mm) 2
88 Spanner 2
89 Moer (M6 x 1) 2
90 Schroef (M3 x 12mm) 2
91 Afdekplaat veerpakket 1
92 Moer 2
93 Veerhouder 1
94 Veerbus 1
95 Schroef (M4 x 0.7 x 6mm) 1
96 Veer 1
97 Pulley as 1
98 Veerbox 1
99 Multiriem Pulley 1
100 C ring (9mm) 1
101 Ring 1
102 Schroef (M5 x 0.8 x 12mm) 2
103 Disk 1
104 Ring 2
105 Waarschuwings label 1
106 Sleutel 1
107 Inbussleutel (5mm) 1
108 Inbussleutel (6mm) met schroevendraaier 2
109 Handleiding 1

USER MANUAL
Joy Sport
Concept Air Power

Joy Sport Importer
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl
Dear customer,
We want to thank you for having chosen a JOY SPORT product, and wish you a lot
of fun and success during training with your JOY SPORT exercisers.
Please note and follow the enclosed safety and assembly instructions carefully.
If you have questions please do not hesitate to contact us.
Guarantee,
This guarantee covers all manufacturing and material flaws on JOY SPORT products
purchased from an authorized JOY SPORT dealer for a period of 24 months from
purchase.
If you wish to make a claim under the guarantee, JOY SPORT shall be entitled to
repair or replace the defective unit or part at its discretion.
The owner of the unit must pay for the transport costs and any dealer's workshop
costs.
To make a claim under the guarantee, take your guarantee card to your dealer.
The dealer will then take the necessary action.
If this is not possible, contact your national JOY SPORT importer.
The following are not covered by the guarantee : normal wear and tear and the
consequences of improper treatment or damage caused by the purchaser or third
persons and faults which are due to other circumstances.
Claims may not be made under the guarantee if modifications have been made to
the original construction or equipment or if JOY SPORT original parts were not used
to repair the unit.
In no event the manufacturer shall be liable for incidental or
consequential losses, damages or expenses in connection with exercise products.
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl

THE FOLLOWING TOOLS ARE INCLUDED FOR ASSEMBLY: Wrench
Allen Wrench (5mm)
Allen Wrench (6mm)
Thank you for choosing the Air Rower . We
take great pride in producing this quality product
and hope it will provide many hours of quality
exercise to make you feel better, look better, and
enjoy life to its fullest.
It's a proven fact that a regular exercise program
can improve your physical and mental health.
Too often, our busy lifestyles limit our time and
opportunity to exercise. The Air Rower
provides a convenient and simple method to begin
your assault on getting your body in shape and
achieving a happier and healthier lifestyle.

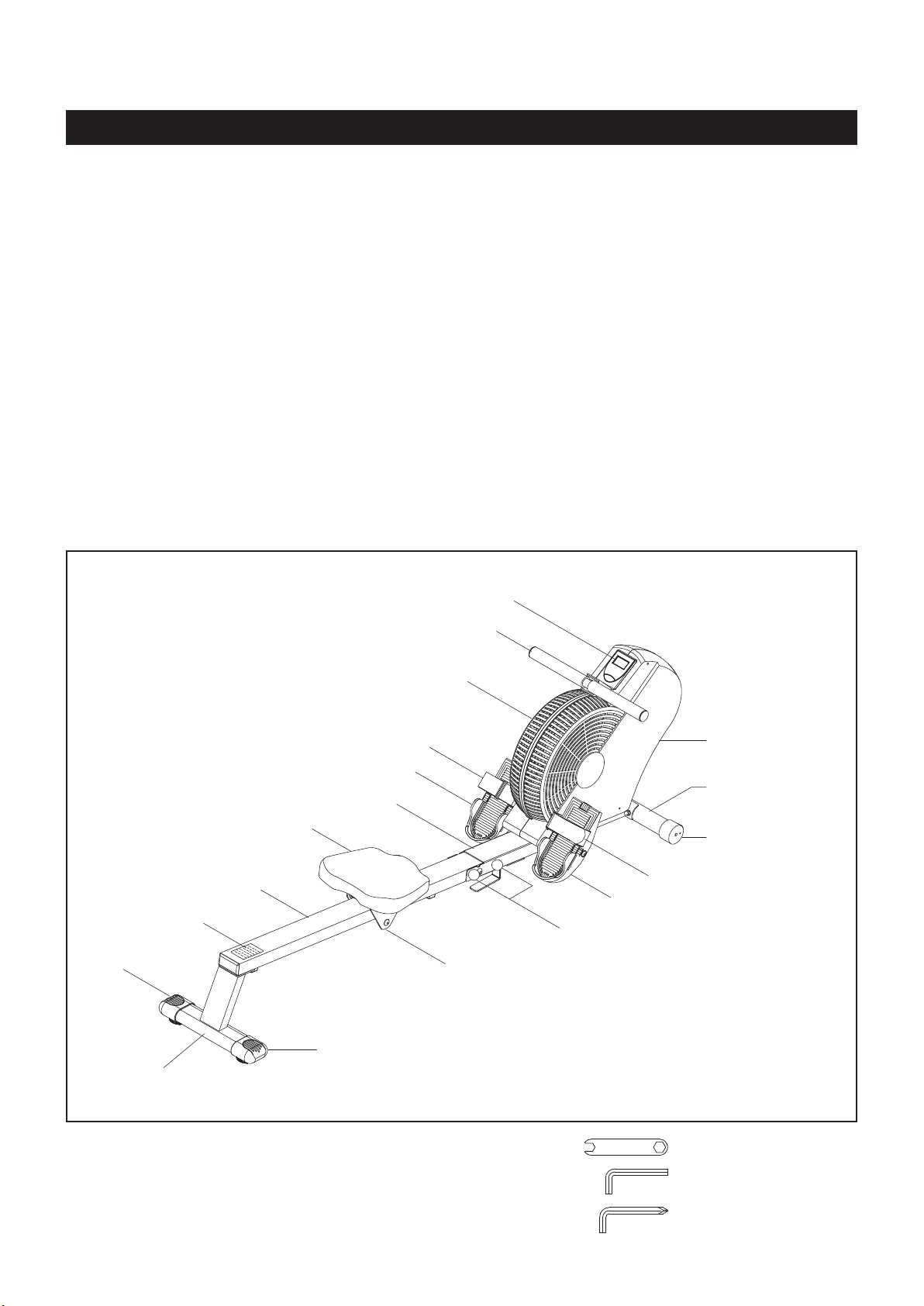

Before reading further, please review the
drawing below and familiarize yourself with the
parts that are labeled.
Read this manual carefully before using the
Air Rower .
BEFORE YOU BEGIN
4
Left Cover
Handlebar
Meter
Seat
Warning Label
Seat Carriage
Rear Stand
Oval Endcap
Pedal Cap
Pedal Strap
Front Stabilizer
Pull Pins
Right Cover
Pedal Cap
Rail
Although ZH construct its products with
the nest materials and uses the highest standards
of manufacturing and quality control, there can
sometimes be missing parts or incorrectly sized
parts. If you have any questions or problems with
the parts included with your Air Rower please
do not return the product. Contact us FIRST!
Be sure to have the name and model number of
the product available when you contact us.






Oval Endcap
Pedal Strap
Front Endcap
Main Frame

34 Lock Washer (M8) 5
Part Number and Description Qty
33 Acorn Nut (M8 x 1.25) 2
51 Acorn Nut (M10 x 1.5) 1
This chart is provided to help identify the hardware used in the assembly process. Place the washers or
the ends of the bolts or screws on the circles to check for the correct diameter. Use the small scale to
check the length of the bolts and screws.
NOTICE: The length of all bolts and screws, except those with flat
heads, is measured from below the head to the end of the bolt
or screw. Flat head bolts and screws are measured from the
top of the head to the end of the bolt or screw.
length
length
After unpacking the unit, open the hardware bag and make sure that you have all the following items.
Some hardware may be already attached to the part.
22 Bolt, Button Head (M8 x 1.25 x 25mm) 2
41 Bolt, Button Head (M8 x 1.25 x 15mm) 2
HARDWARE IDENTIFICATION CHART
6
mm.
in.
INCHES
MILLIMETERS
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
0 1/2 1 1/2 2 1/2 3 1/2 4 1/2 5 1/2 6
6 8 10 12
3/16" 1/4" 5/16" 3/8" 1/2"
59 Bolt, Hex Head (M8 x 1.25 x 15mm) 1
35 Arc Washer (M8) 2
55 Bolt, Button Head (M10 x 1.5 x 100mm) 1
57 Bolt, Flat Head (M8 x 1.25 x 15mm) 2
71 Carriage Bolt (M8 x 1.25 x 65mm) 2
42 Washer (M8) 2
52 Washer (M10) 1

Place all parts from the box in a cleared area and position them on the oor in front of you. Remove
all packing materials from your area and place them back into the box. Do not dispose of the
packing materials until assembly is completed. Read each step carefully before beginning.


ASSEMBLY INSTRUCTIONS
7
NOTE: There are some packing parts attached on the Air Rower. Please follow the steps below
to remove them before any assembly. These parts are only for packing, do not dispose of the
packing materials until assembly is completed.
STEP 1
Remove the CARDBOARD ROLLER from the front of the MAIN FRAME(1) by removing the SCREWS
and WASHERS.
STEP 2
A BUCKLE has been attached to the STRAP(24) to prevent the STRAP(24) from returning into the main
body of the 1399 Air Rower during shipping. Remove the BUCKLE by following these steps:
1. Refer to detail view 1. Pull the STRAP(24) away from the main body about 8 inches. Use one hand to
hold the STRAP(24) at position Awhile using the other hand to pull the STRAP(24) loop on the top of
the BUCKLE to the position as shown in detail view 2.
2. Refer to detail view 2. Continue to hold the STRAP(24) at position A. Pull the STRAP(24) from
position Buntil the STRAP(24) is completely removed from the BUCKLE. Make sure the STRAP(24)
isn't twisted and let it return into the main body of the 1399 Air Rower. The STRAP(24) will hold the
HANDLEBAR(16) taut against the MAIN FRAME(1).
1. 2.
Cardboard Roller
A
B
Buckle
Buckle
Buckle
Screws
Washers
A

ASSEMBLY INSTRUCTIONS
STEP 3
Make sure the Wheels on the FRONT STABILIZER(7) face the front. Attach the FRONT STABILIZER(7)
to the MAIN FRAME(1) with CARRIAGE BOLTS(M8x1.25x65mm)(71), ARC WASHERS(M8)(35), LOCK
WASHERS(M8)(34), and ACORN NUTS(M8x1.25)(33).
8
Wheel
Wheel

ASSEMBLY INSTRUCTIONS
9
STEP 4
Locate the C Ring(48) on the STOPPER BAR(6). Insert the longer end of the STOPPER BAR(6) through
the MAIN FRAME(1). Secure the STOPPER BAR(6) in position with the SPRING CLIP(46).
STEP 5
There is an “L” decal on the LEFT PEDAL CAP(43L), and an “R” decal on the RIGHT PEDAL CAP(43R).
Insert the PEDAL SHAFT(45) through the holes on the MAIN FRAME(1). Place the LEFT PEDAL
CAP(43L) onto the left end of the PEDAL SHAFT(45) and place the RIGHT PEDAL CAP(43R) onto
the right end of the PEDAL SHAFT(45), and slide them toward the MAIN FRAME(1). Then secure the
PEDAL CAPS (43L, 43R) with WASHERS(M8)(42), LOCK WASHERS(M8)(34), and BUTTON HEAD
BOLTS(M8x1.25x15mm)(41) at both sides of the PEDAL SHAFT(45).
NOTE: You need to use two Allen wrenches to tighten the BUTTON HEAD BOLTS(M8x1.25x15mm)(41)
at both ends of the PEDAL SHAFT(45) at the same time.
L
R

ASSEMBLY INSTRUCTIONS
10
STEP 6
Slide the SEAT(66) onto the RAIL(2). Attach the STOPPER BUMPER(56) to the RAIL(2) with BUTTON
HEAD BOLTS(M8x1.25x25mm)(22). Also, please verify that the other STOPPER BUMPER(56) have already
been assembled at the factory. If it has not been pre-assembled, then please assemble at this time.
STEP 7
Attach the REAR STAND(3) to the RAIL(2) with a HEX BOLT(M8x1.25x15mm)(59) and a LOCK
WASHER(M8)(34) from inside the RAIL(2) and two FLAT HEAD BOLTS(M8x1.25x15mm)(57) from
underneath. Tighten all three bolts only after all three have been started. Press the RAIL CAP(53) into the
back end of the RAIL(2).
(Assembled at the factory)
