JUMO mTRON B 70.4025.4 User manual

Analog-Ausgangsmodul
Analogue output module
B 70.4025.4
Montageanleitung
Installation Instructions
7.99/00330617

Inhalt
1 Einleitung 5
1.1 Vorwort .................................................................................................................... 5
1.2 Lieferumfang ........................................................................................................... 5
1.3 Typografische Konventionen ................................................................................ 6
1.4 Typenerklärung ....................................................................................................... 7
2Montage 9
2.1 Montageort und klimatische Bedingungen ......................................................... 9
2.2 Abmessungen ......................................................................................................... 9
2.3 Modul-Montage auf Hutschiene ........................................................................... 9
2.4 Modul-Demontage ............................................................................................... 10
3 Anzeige- und Bedienelemente 11
4 Elektrischer Anschluß 13
4.1 Installationshinweise ........................................................................................... 13
4.2 Galvanische Trennung ......................................................................................... 14
4.3 Geeignete Leitungen ............................................................................................ 15
4.4 Anschlußplan ........................................................................................................ 16
4.5 Netzwerkanschluß ............................................................................................... 17
4.6 LON-Abschlußwiderstand ................................................................................... 19

Inhalt

5
1 Einleitung
1.1 Vorwort
Dieses Heft beschreibt die Montage, die Anzeige und Bedienelemente sowie
den elektrischen Anschluß.
Umfassende Informationen enthält das Systemhandbuch, das sich an Anla-
genhersteller und Anwender mit fachbezogener Ausbildung wendet. Es be-
schreibt den Leistungsumfang des JUMO-Automatisierungssystems mit sei-
nen Modulen und liefert alle Informationen für die Projektierung und Inbetrieb-
nahme.
Bewahren Sie diese Montageanleitung an einem für das Montage- und Be-
dienpersonal zugänglichen Platz auf.
Warenzeichen LON und Neuron sind eingetragene Warenzeichen der Echelon Corporation.
Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Cor-
poration.
1.2 Lieferumfang
Überprüfen Sie jede Lieferung auf Vollständigkeit und Beschädigung.
Sollte etwas fehlen oder beschädigt sein, setzen Sie sich bitte mit der näch-
sten Niederlassung oder dem Stammhaus in Verbindung.
Die Lieferung besteht aus:
- dem Modul (den Modulen),
- einer Montageanleitung und
- steckbaren Schraubklemmleisten.
HSollten bei der Inbetriebnahme Schwierigkeiten auftreten, bitten
wir Sie, keine unzulässigen Manipulationen vorzunehmen. Sie ge-
fährden dadurch Ihren Garantieanspruch. Bitte setzen Sie sich mit
der nächsten Niederlassung oder dem Stammhaus in Verbindung
(siehe unten).
Bitte unterstützen Sie uns, diese Montageanleitung zu verbessern.
Für Ihre Anregungen sind wir dankbar.
Telefon [phone]
Telefax (06 61) 60 03-5 08


6
1 Einleitung
1.3 Typografische Konventionen
Warnende
Zeichen
Die Zeichen für Vorsicht und Achtung werden in dieser Montageanleitung unter
folgenden Bedingungen verwendet:
Hinweisende
Zeichen
VVorsicht
Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nicht-
befolgen von Anweisungen zu Personenschäden kommen kann!
AAchtung
Diese Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nichtbe-
folgen von Anweisungen zu Beschädigungen von Geräten oder Daten kommen
kann!
HHinweis
Dieses Zeichen wird benutzt, wenn Sie auf etwas Besonderes aufmerksam ge-
macht werden sollen.
vVerweis
Dieses Zeichen weist auf weitere Informationen in anderen Handbüchern, Kapi-
teln oder Abschnitten hin.
abc1Fußnote
Fußnoten sind Anmerkungen, die auf bestimmte Textstellen Bezug nehmen.
Fußnoten bestehen aus zwei Teilen:
Kennzeichnung im Text und Fußnotentext.
Die Kennzeichnung im Text geschieht durch hochstehende fortlaufende Zah-
len.
Der Fußnotentext (2 Schriftgrade kleiner als die Grundschrift) steht am unteren
Seitenende und beginnt mit einer Zahl und einem Punkt.
hHandlungsanweisung
Dieses Zeichen zeigt an, daß eine auszuführende Tätigkeit beschrieben wird.
Die einzelnen Arbeitschritte werden durch diesen Stern gekennzeichnet, z. B.:
hVersorgungsspannung abschalten
hSchraubklemmleisten vom Modul abziehen

7
1 Einleitung
1.4 Typenerklärung
Die Typenerklärung beschränkt sich auf die Angabe der Spannungsversorgung
(1). Die angeschlossene Spannung muß mit der auf dem Typenschild angege-
benen Spannung übereinstimmen. Das Typenschild ist auf dem Gehäuse auf-
geklebt.
(1) Spannungsversorgung .......... .................................................... . .
(1)
704025/0- ..
Art Kennziffer
AC 48 … 63Hz
110 … 240V +10/-15%
23
AC/DC 20 … 53V, 48 … 63Hz 22

8
1 Einleitung

9
2 Montage
2.1 Montageort und klimatische Bedingungen
Das Modul ist für die Montage auf Hutschienen 35mm x 7,5mm nach
EN 50 022 in Schaltschränken geeignet. Die Schutzart beträgt IP20
(EN 60529).
Die Umgebungstemperatur darf am Einsatzort 0...50°C bei einer relativen
Feuchte von ≤80% ohne Betauung betragen.
vTypenblatt 70.4025 „Technische Daten“

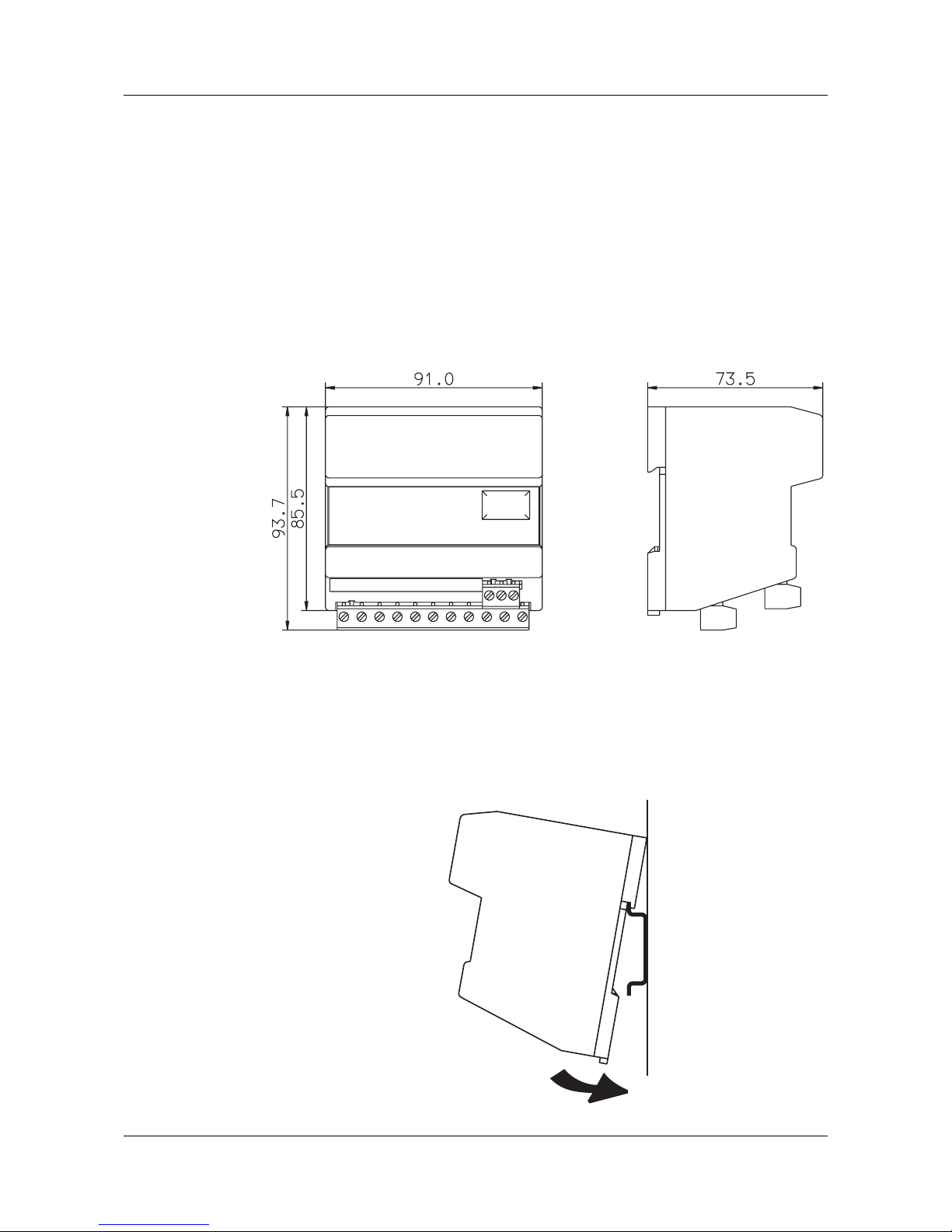

2.2 Abmessungen
2.3 Modul-Montage auf Hutschiene
hModul oben in die Hutschiene einhängen
hNach unten schwenken, bis das Gehäuse einrastet

2 Montage
10

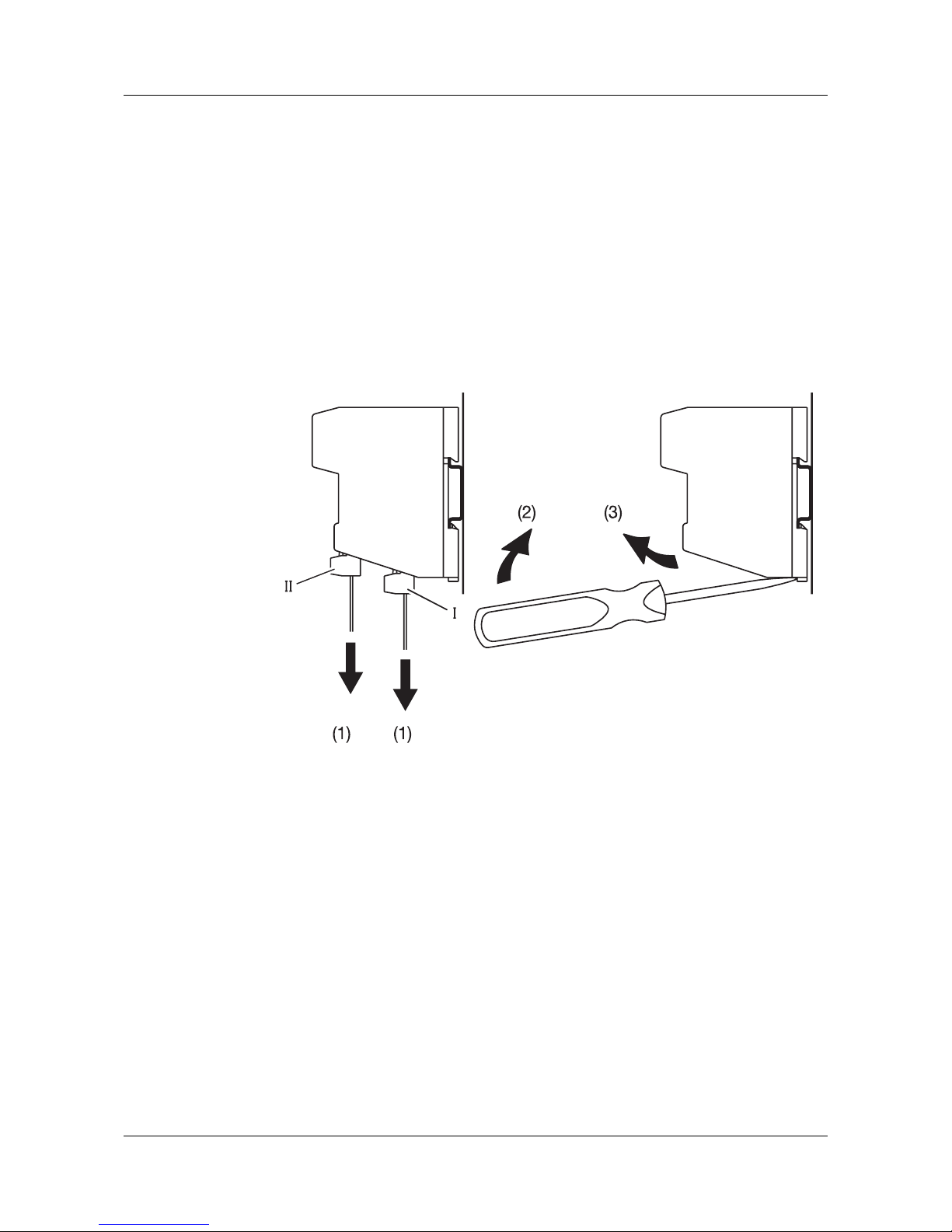

2.4 Modul-Demontage
hSchraubklemmleisten I und II abziehen (1)
hSchraubendreher in Entriegelungsöse an der Modulunterseite stecken und
nach oben hebeln (2). Das Gehäuse läßt sich nach vorne herausschwenken
(3).
VSpannungsversorgung ausschalten!

11
3 Anzeige- und Bedienelemente
(1) Schaltzustands-LED (gelb)
leuchtet, wenn der potentialfreie Kontakt am Binären Eingang 1 ge-
schlossen ist.
(2) Service-LED (rot)
- leuchtet bei einer Betriebsstörung
hModul auswechseln
- blinkt im Sekundentakt, wenn die Netzwerkverbindung von der Pro-
jektierungssoftware JUMOmTRON-iTOOL oder der Bedieneinheit
zum Modul durch ein Testsignal („Wink“) geprüft wird.
- lange Blinkimpulse (3s ein, 1s aus) bei aufgetretenem Plug & Play-
Fehler
vSystemhandbuch Teil 1 70.4000 „Allgemeines“

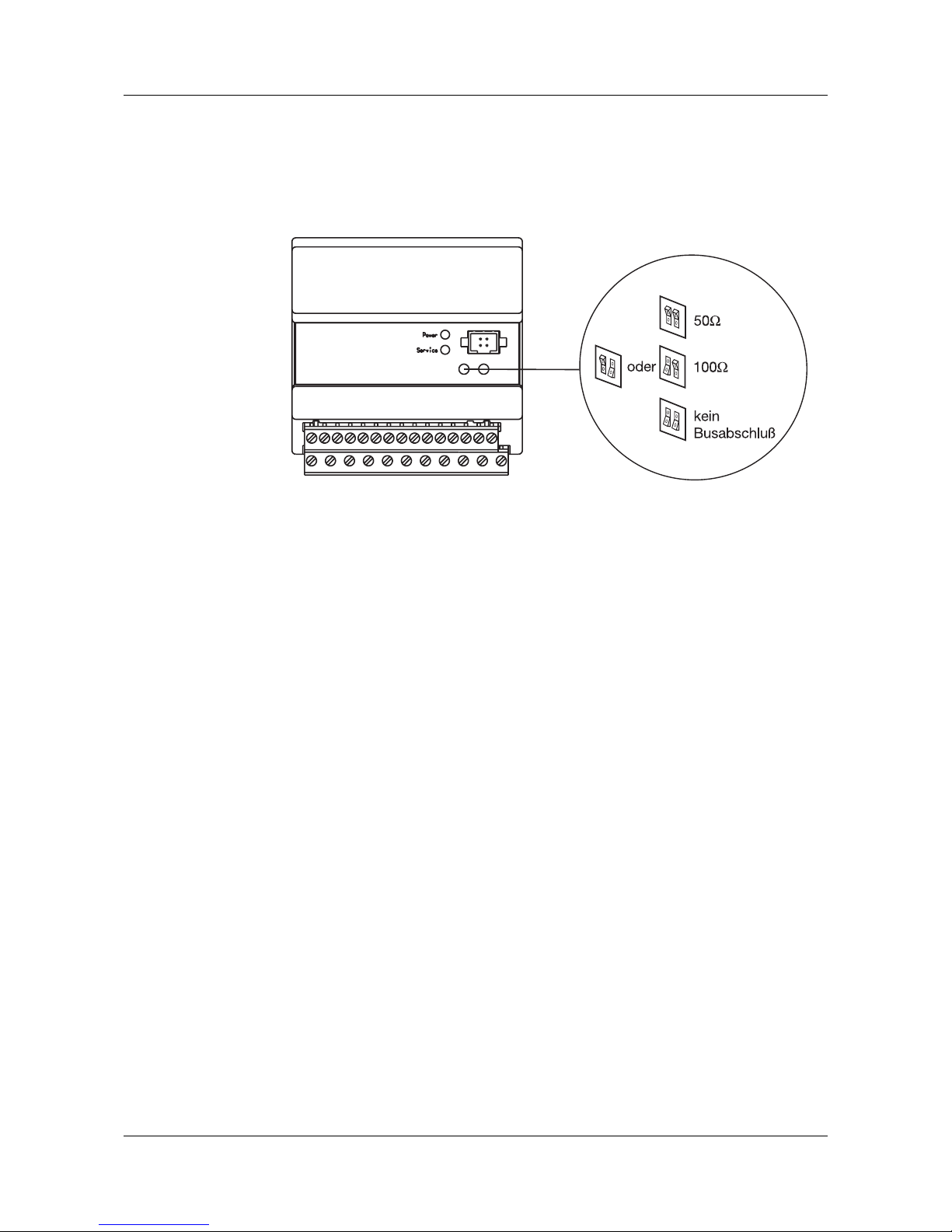

(3) Schalter (Abschlußwiderstand)
Schalterstellung unten: Abschlußwiderstand aktiv
Schalterstellung oben: Abschlußwiderstand inaktiv
vKapitel 4.6 „LON-Abschlußwiderstand“
(4) Installations-Taste
Anmeldung des Moduls in der Projektierungssoftware
JUMO mTRON-iTOOL
(5) Setup-Schnittstelle
für die Setup-Interfaceleitung, welche das Modul mit dem PC verbindet.
(6) Power-LED (grün)
leuchtet bei eingeschalteter Spannungsversorgung
Bei angeschlossener Setup-Interfaceleitung erfüllt das Mo-
dul nur noch die Funktion eines PC-LON-Schnittstellenum-
setzers. Alle anderen Modulfunktionen sind abgeschaltet.

12
3 Anzeige- und Bedienelemente

13
4 Elektrischer Anschluß
4.1 Installationshinweise
❏Sowohl bei der Wahl des Leitungsmaterials, bei der Installation als
auch beim elektrischen Anschluß des Moduls, sind die Vorschriften
der VDE 0100 „Bestimmungen über das Errichten von Starkstroman-
lagen mit Nennspannungen unter 1000V“ bzw. die jeweiligen Landes-
vorschriften zu beachten.
❏Arbeiten an dem Modul dürfen nur im beschriebenen Umfang und
ebenso wie der elektrische Anschluß ausschließlich von Fachperso-
nal durchgeführt werden.
❏Das Modul 2polig vom Netz trennen, wenn bei Arbeiten spannungs-
führende Teile berührt werden können.
❏Die äußere Absicherung der Spannungsversorgung sollte einen Wert
von 10A (träge) nicht überschreiten.
❏Die Elektromagnetische Verträglichkeit entspricht den in den techni-
schen Daten aufgeführten Normen und Vorschriften.
vTypenblatt 70.4025 „Technische Daten“
❏Das Modul ist nicht für die Installation in explosionsgefährdeten Be-
reichen geeignet.
❏Die Eingangs-, Ausgangs- und Versorgungsleitungen räumlich von-
einander getrennt und nicht parallel zueinander verlegen.
❏Die Abschirmung der LON-Schnittstelle beidseitig (bei jedem Modul)
auf TE erden.
❏Wenn in der Anlage keine Technische Erde vorhanden ist, TE am Mo-
dul mit der Potentialerde (PE) verbinden.
❏Erdungsleitungen nicht durchschleifen, d. h. nicht von einem zum an-
deren Modul führen, sondern einzeln z. B. zu Erdungsklemmen auf
der Hutschiene führen (kurze Leitungen!).
❏Neben einer fehlerhaften Installation können auch falsch eingestellte
Werte am Modul den nachfolgenden Prozeß in seiner ordnungsgemä-
ßen Funktion beeinträchtigen. Es sollten daher immer vom Modul un-
abhängige Sicherheitseinrichtungen, z. B. Überdruckventile oder
Temperaturbegrenzer/-wächter vorhanden und die Einstellung nur
dem Fachpersonal möglich sein. Bitte in diesem Zusammenhang die
entsprechenden Sicherheitsvorschriften beachten.

14
4 Elektrischer Anschluß
4.2 Galvanische Trennung
❏Die Meßeingänge des Moduls dürfen gegenüber TE eine maximale
Spannung von AC 30V oder DC 50V aufweisen (galvanische Tren-
nung).
❏Setup-Schnittstelle und Eingänge sind nicht galvanisch getrennt.
Potentialbehaftete Eingänge vor dem Setup mit einem geerdeten PC
abziehen bzw. Setup mit einem nichtgeerdeten PC oder Laptop
durchführen.
❏Steckbare Schraubklemmleisten nur in spannungslosem Zustand ab-
ziehen.

15
4 Elektrischer Anschluß

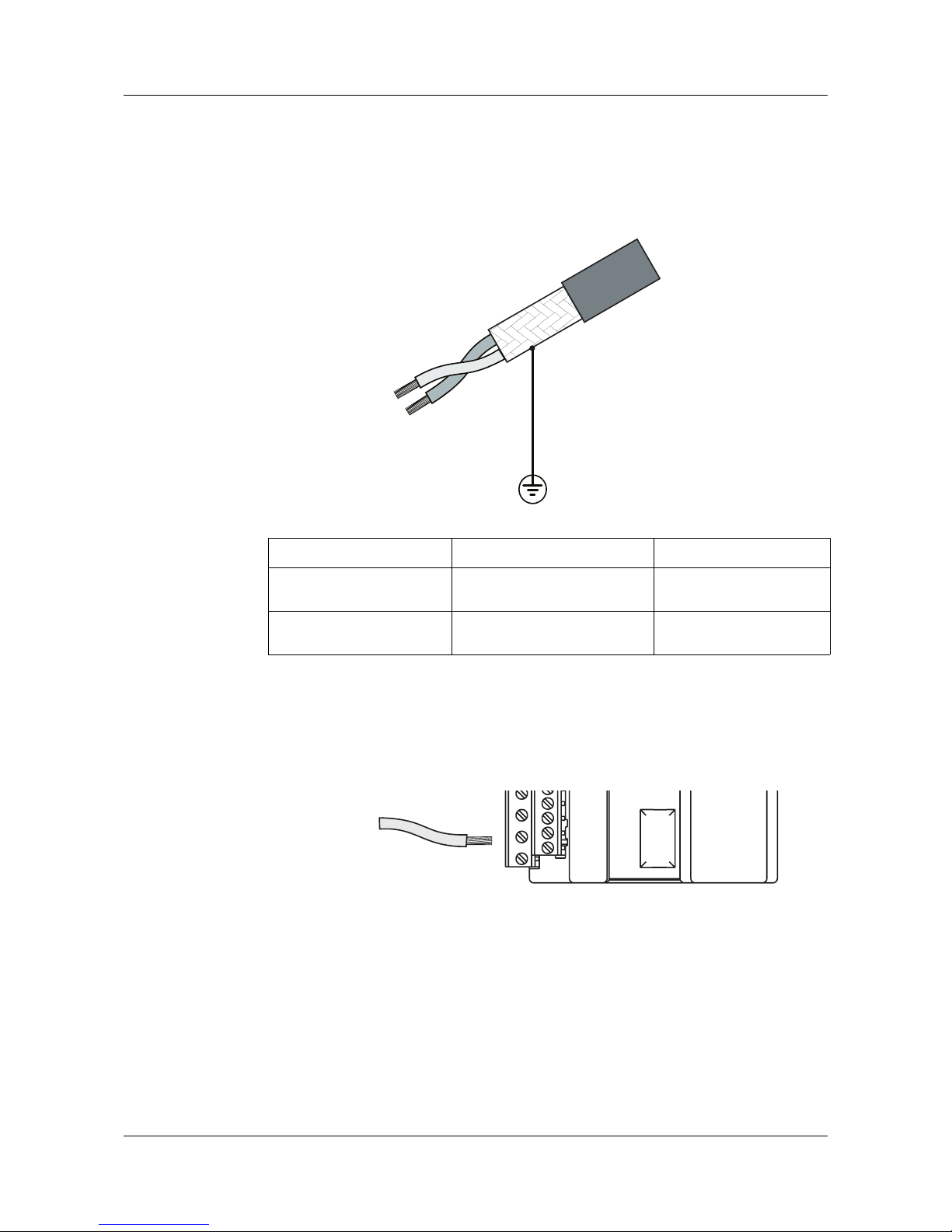

4.3 Geeignete Leitungen
LON-
Schnittstelle
Als Verbindungsleitung wird eine abgeschirmte verdrillte Zweidrahtleitung
(Twisted Pair) empfohlen.
Die Schirmung muß an die Technische Erde (TE) der LON-Schnittstelle ange-
schlossen werden.
Leitungstypen
Andere
Anschlüsse
Für den Anschluß von Meßwertgebern, der Spannungsversorgung und den bi-
nären Eingängen an Schraubkemmen eignet sich handelsübliche Kupferlitze
mit einem Querschnitt von max. 1,5 mm2 .
Struktur Leitungsquerschnitt Leitungslänge (max.)
Linie 1,4 mm2(AWG 16)
0,34mm2 (AWG 22) 2700m
1400m
Ring/Stern/gemischt 1,3 mm2(AWG 16)
0,34mm2(AWG 22) 500m
400m

16
4 Elektrischer Anschluß
4.4 Anschlußplan
Anschluß für Anschlußbelegung Bemerkungen Symbol
Binärer Eingang
Potentialfreier Kontakt
I_5
I_6
Analoge Ausgänge Ausgang 1 Ausgang 2
0…10V
2…10V
0…20mA
4…20mA
I_2 +
I_1 –
I_4 +
I_3 –
Spannungsversorgung
lt. Typenschild
AC DC
I_L1 Außenleiter
I_N Neutralleiter
I_TE Technische Erde
I_L1 Polarität
I_N beliebig
I_TE Technische Erde
Klemmleiste II
Anschluß für Anschlußbelegung Bemerkung Symbol
LON-Schnittstelle II_13 = TE Abschirmung
II_14 = Net_A
II_15 = Net_B
Polarität
beliebig
Modulunterseite
mit steckbaren
Schraubklemmleisten Klemmleiste II
Klemmleiste I
Klemmleiste I
VDer elektrische Anschluß
darf nur von Fachpersonal
durchgeführt werden! ADie Spannungsversorgung muß mit
der auf dem Typenschild angege-
benen Spannung übereinstimmen.
}

17
4 Elektrischer Anschluß
4.5 Netzwerkanschluß
LON Es handelt sich beim JUMO mTRON-Automatisierungssystem um das Feld-
bus-Netzwerkkonzept mit dem Name LON (Local Operating Network).
Als Übertragungsleitung wird eine abgeschirmte verdrillte Zweidraht-Leitung
(Twisted Pair) verwendet. Als Verdrahtungsmöglichkeiten stehen Linien-,
Ring-, Stern- oder gemischte Strukturen (Free Topology) zur Auswahl:
Linienstruktur
Die physikalischen Enden werden beidseitig mit einem Abschlußwiderstand
von 100Ωversehen, der am Modul mit einem Schalter aktiviert wird.
vKapitel 4.6 „LON-Abschlußwiderstand“
Ringstruktur
Bei dieser Verdrahtungsform ist das Netzwerk auch bei einer Unterbrechung
funktionsfähig. Der Abschlußwiderstand eines beliebigen Modules im Ring,
muß auf 50Ωeingestellt werden.
vKapitel 4.6 „LON-Abschlußwiderstand“

18
4 Elektrischer Anschluß

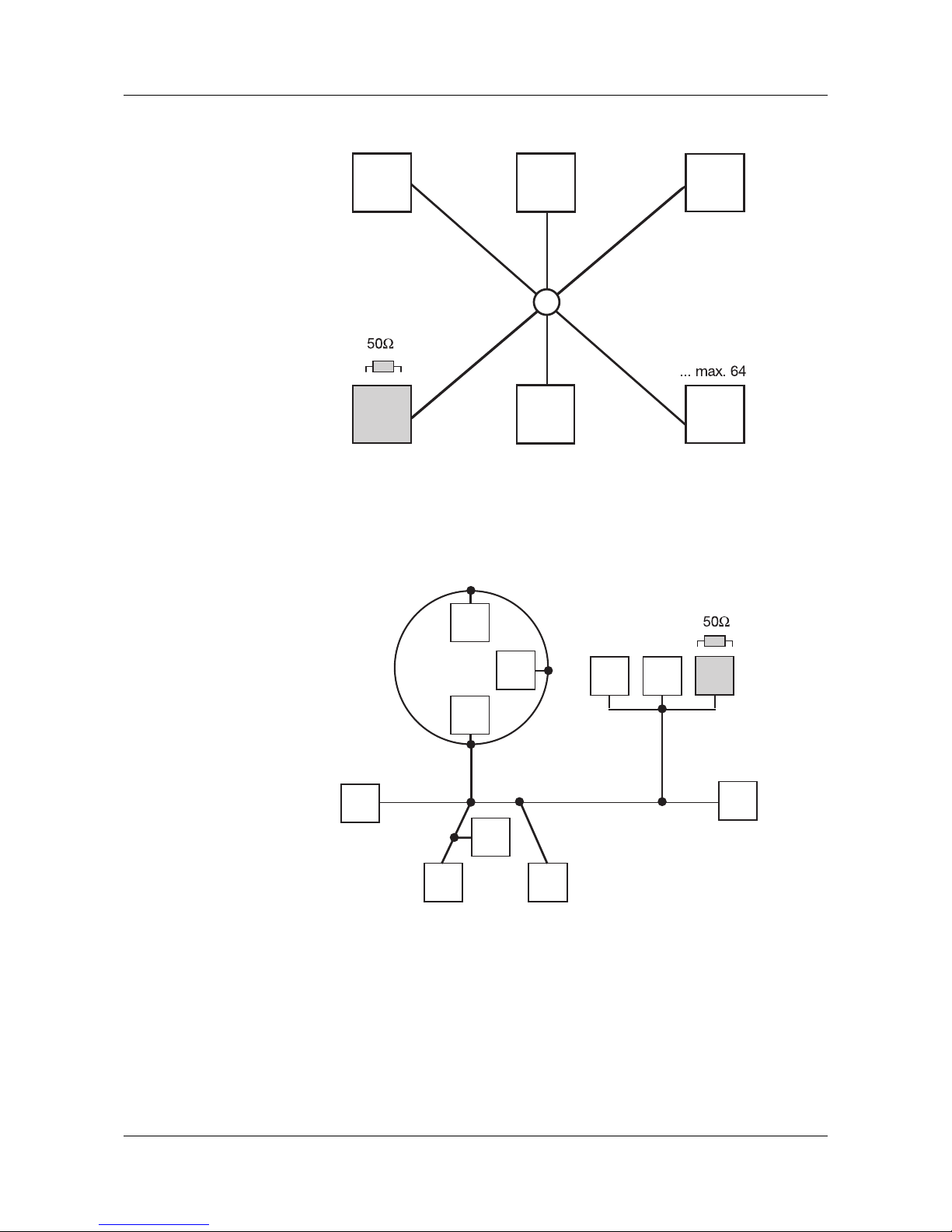

Sternstruktur
Der Abschlußwiderstand eines beliebigen Modules im Stern muß auf 50Ωeingestellt
werden.
vKapitel 4.6 „LON-Abschlußwiderstand“
Gemischte
Struktur
Der Abschlußwiderstand eines beliebigen Modules muß auf 50Ωeingestellt werden.
vKapitel 4.6 „LON-Abschlußwiderstand“

19
4 Elektrischer Anschluß
4.6 LON-Abschlußwiderstand
Die Schalter für den Abschlußwiderstand des LON-Netzwerkes befindet sich
auf der Modulfrontseite unterhalb des Setup-Steckers.
hMit Schraubendreher oder Kugelschreiber die Schalter in gewünschte
Stellung bringen

20
4 Elektrischer Anschluß
