KD-AR780/KD-G730
Installation/Connection Manual
Manual de instalación/conexión
Manuel d’installation/raccordement
GET0433-002A
[J]
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a
voltage inverter is required, which can be purchased at JVC car audio
dealers.
ESPAÑOL
Esta unidad está diseñada para funcionar con 12 V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee
este sistema, será necesario un inversor de tensión, que puede ser
adquirido en los concesionarios de JVC de equipos de audio para
automóviles.
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE. Si votre véhicule n’offre pas ce
type d’alimentation, il vous faut un convertisseur de tension, que vous
pouvez acheter chez un revendeur d’autoradios JVC.
0207DTSMDTJEIN
EN, SP, FR
© 2007 Victor Company of Japan, Limited
eat sink
Sumidero térmico
Dissipateur de chaleur
WARNINGS
To prevent short circuits, we recommend that you disconnect the
battery’s negative terminal and make all electrical connections before
installing the unit.
• Be sure to ground t is unit to t e car’s c assis again after
installation.
Notes:
• Replace the fuse with one of the specified rating. If the fuse blows
frequently, consult your JVC car audio dealer.
• It is recommended to connect to the speakers with maximum
power of more than 50 W (both at the rear and at the front, with an
impedance of 4 Ω to 8 Ω). If the maximum power is less than 50 W,
change “Amp Gain” setting to prevent the speakers from being
damaged (see page 33 of the INSTRUCTIONS).
• To prevent short-circuit, cover the terminals of the UNUSED leads
with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it
when removing this unit.
ADVERTENCIAS
ara evitar cortocircuitos, recomendamos que desconecte el terminal
negativo de la batería y que efectúe todas las conexiones eléctricas
antes de instalar la unidad.
• Asegúrese de volver a conectar a masa esta unidad al c asis
del automóvil después de la instalación.
Notas:
• Reemplace el fusible por uno con la corriente especificada. Si el
fusible se quemase frecuentemente consulte con su concesionario
de JVC de equipos de audio para automóviles.
• Se recomienda conectar los altavoces con una potencia máxima
de más de 50 W (tanto atrás como adelante, con una impedancia
de 4 Ω a 8 Ω). Si la potencia máxima es de menos de 50 W, cambie
“Amp Gain” para evitar daños en los altavoces (consulte la página 33
del MANUAL DE INSTRUCCIONES).
• ara evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta
aislante.
• El sumidero térmico estará muy caliente después del uso. Asegúrese
de no tocarlo al desmontar esta unidad.
AVERTISSEMENTS
our éviter tout court-circuit, nous vous recommandons de débrancher
la borne négative de la batterie et d’effectuer tous les raccordements
électriques avant d’installer l’appareil.
• Assurez-vous de raccorder de nouveau la mise à la masse de
cet appareil au c âssis de la voiture après l’installation.
Remarques:
• Remplacer le fusible par un de la valeur précisée. Si le fusible saute
souvent, consulter votre revendeur d’autoradios JVC.
• Il est recommandé de connecter des enceintes avec une puissance de
plus de 50 W (les enceintes arrière et les enceintes avant, avec une
impédance comprise entre 4 Ω et 8 Ω). Si la puissance maximum est
inférieure à 50 W, changez “Amp Gain” pour éviter d’endommager
vos enceintes (voir page 33 du MANUEL D’INSTRUCTIONS).
• our éviter les court-circuits, couvrir les bornes des fils qui ne sont
AS UTILISÉS avec de la bande isolante.
• Le dissipateur de chaleur devient très chaud après usage. Faire
attention de ne pas le toucher en retirant cet appareil.

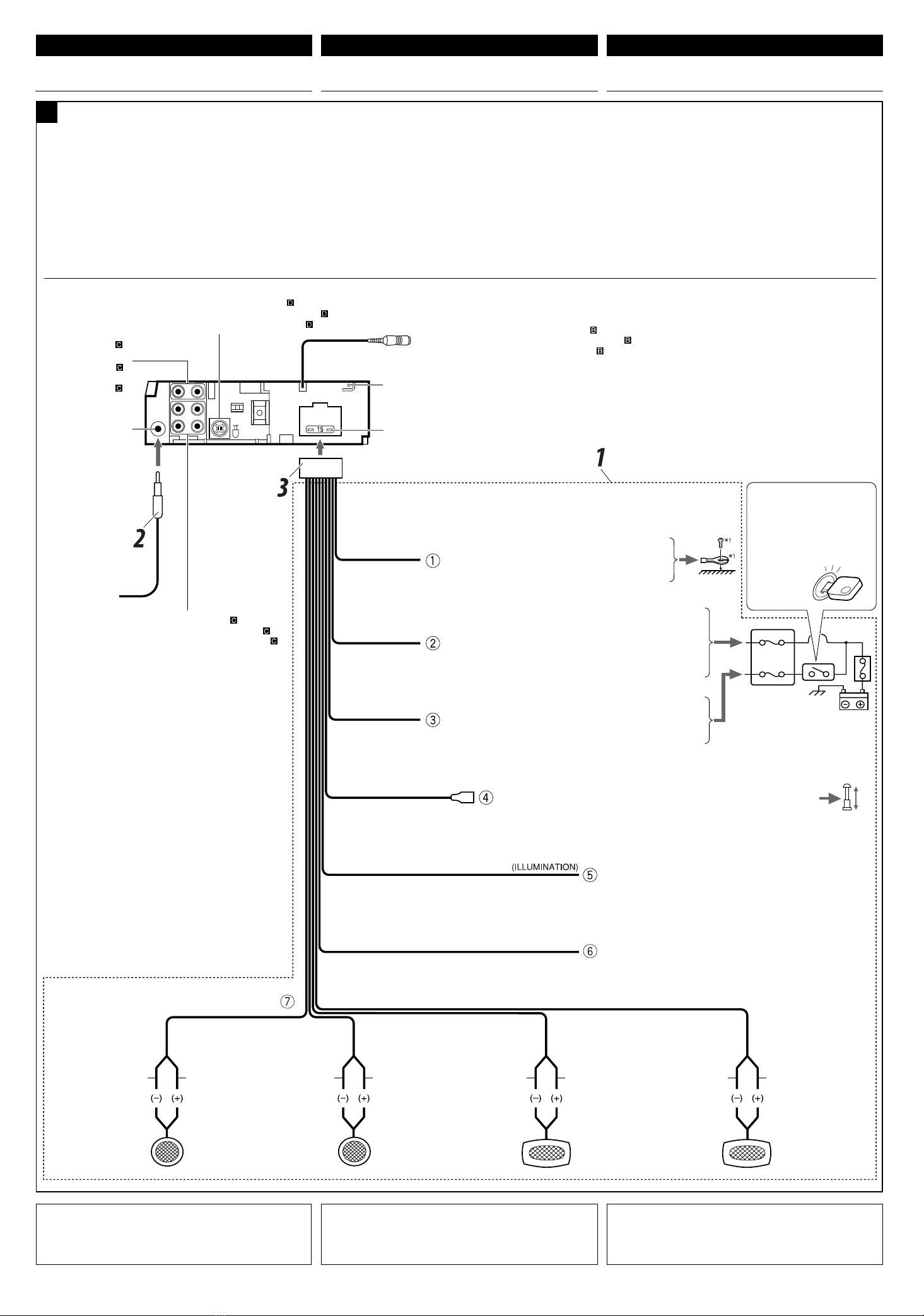

PRECAUTIONS on power supply and speaker
connections:
• DO NOT connect t e speaker leads of t e power cord to t e
car battery; ot erwise, t e unit will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the
speakers, check the speaker wiring in your car.
PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:
• NO conecte los conductores de altavoz del cable de
alimentación a la batería de automóvil, pues podrían
producirse graves daños en la unidad.
• ANTES de conectar a los altavoces los conductores de altavoz del
cable de alimentación, verifique el conexionado de altavoz de su
automóvil.
PRECAUTIONS sur l’alimentation et la
connexion des enceintes:
• NE CONNECTEZ PAS les fils d’enceintes du cordon
d’alimentation à la batterie; sinon, l’appareil serait
sérieusement endommagé.
• AVANT de connecter les fils d’enceintes du cordon d’alimentation
aux enceintes, vérifiez le câblage des enceintes de votre voiture.
Install1-3_KD-AR780[J]2.indd 1Install1-3_KD-AR780[J]2.indd 1 1/24/07 3:25:07 PM1/24/07 3:25:07 PM

2
J
andles
Manijas
oignées
F
Washer (ø5)
Arandela (ø5)
Rondelle (ø5)
G
Lock nut (M5)
Tuerca de seguridad (M5)
Ecrou d’arrêt (M5)
H
Mounting bolt—M5 × 20 mm (M5 × 13/16")
erno de montaje—M5 × 20 mm (M5 × 13/16 pulgada)
Boulon de montage—M5 × 20 mm (M5 × 13/16 pouces)
I
Rubber cushion
Cojín de goma
Amortisseur en caoutchouc
A / B
ard case/Control panel
Estuche duro/ anel de control
Etui de transport/ anneau de commande
C
Sleeve
Cubierta
Manchon
D
Trim plate
laca de guarnición
laque d’assemblage
E
Power cord
Cordón de alimentación
Cordon d’alimentation
Parts list for installation and connection
The following parts are provided for this unit. If any item is missing,
consult your JVC car audio dealer immediately.
Lista de piezas para instalación y conexión
Con esta unidad se suministran las siguientes piezas. Si hay algún
elemento faltante, consulte inmediatamente con su concesionario de
JVC de equipos de audio para automóviles.
K
Remote controller
Control remoto
Télécommande
L
Battery
ila
ile
Liste des pièces pour l’installation et
raccordement
Les pièces suivantes sont fournies avec cet appareil. Si quelque chose
manquait, consultez votre revendeur autoradio JVC immédiatement.
TROUBLESHOOTING
• T e fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from t e speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• Noise interfere wit sounds.
* Is the rear ground terminal connected to the car’s chassis using
shorter and thicker cords?
• T is unit becomes ot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• T is unit does not work at all.
* ave you reset your unit?
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Perturbación de ruido.
* ¿El terminal de tierra trasero está conectado al chasis del automóvil
utilizando los cordones más corto y más grueso?
• Esta unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Esta unidad no funciona en absoluto.
* ¿Reinicializó la unidad?
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Interférence avec les sons.
* La prise arrière de mise à la terre est-elle connectée au châssis de la
voiture avec un cordon court et épais?
• Cet appareil devient c aud.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?
Install1-3_KD-AR780[J]2.indd 2Install1-3_KD-AR780[J]2.indd 2 1/24/07 3:25:11 PM1/24/07 3:25:11 PM

3
W en using t e optional stay / Cuando emplea un
soporte opcional / Lors de l’utilisation du auban en
option
Note : When installing the unit on the mounting bracket, make sure to use the 8 mm (3/8") -long screws. If longer
screws are used, they could damage the unit.
Nota : Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 8 mm (3/8 pulgada) de
longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.
Remarque : Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de 8 mm
(3/8 pouces). Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.
Bracket *2
Ménsula *2
Support *2
Pocket
Compartimiento
oche
Flat type screws—M5 × 8 mm (M5 × 3/8") *2
Tornillos tipo plano—M5 × 8 mm (M5 × 3/8 pulgada) *2
Vis à tête plate—M5 × 8 mm (M5 × 3/8 pouces) *2
Screw (option)
Tornillo (opción)
Vis (en option)
Stay (option)
Soporte (opción)
Hauban (en option)
Fire wall
Tabique a prueba de incendios
Cloison
Dashboard
Tablero de instrumentos
Tableau de bord
Install the unit at an angle of less than 30˚.
Instale la unidad a un ángulo de menos de 30˚.
Installez l’appareil avec un angle de moins de 30˚.
Do the required electrical connections.
Realice las conexiones eléctricas requeridas.
Réalisez les connexions électriques.
Bend the appropriate tabs to hold the
sleeve firmly in place.
Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.
Tordez les languettes appropriées pour
maintenir le manchon en place.

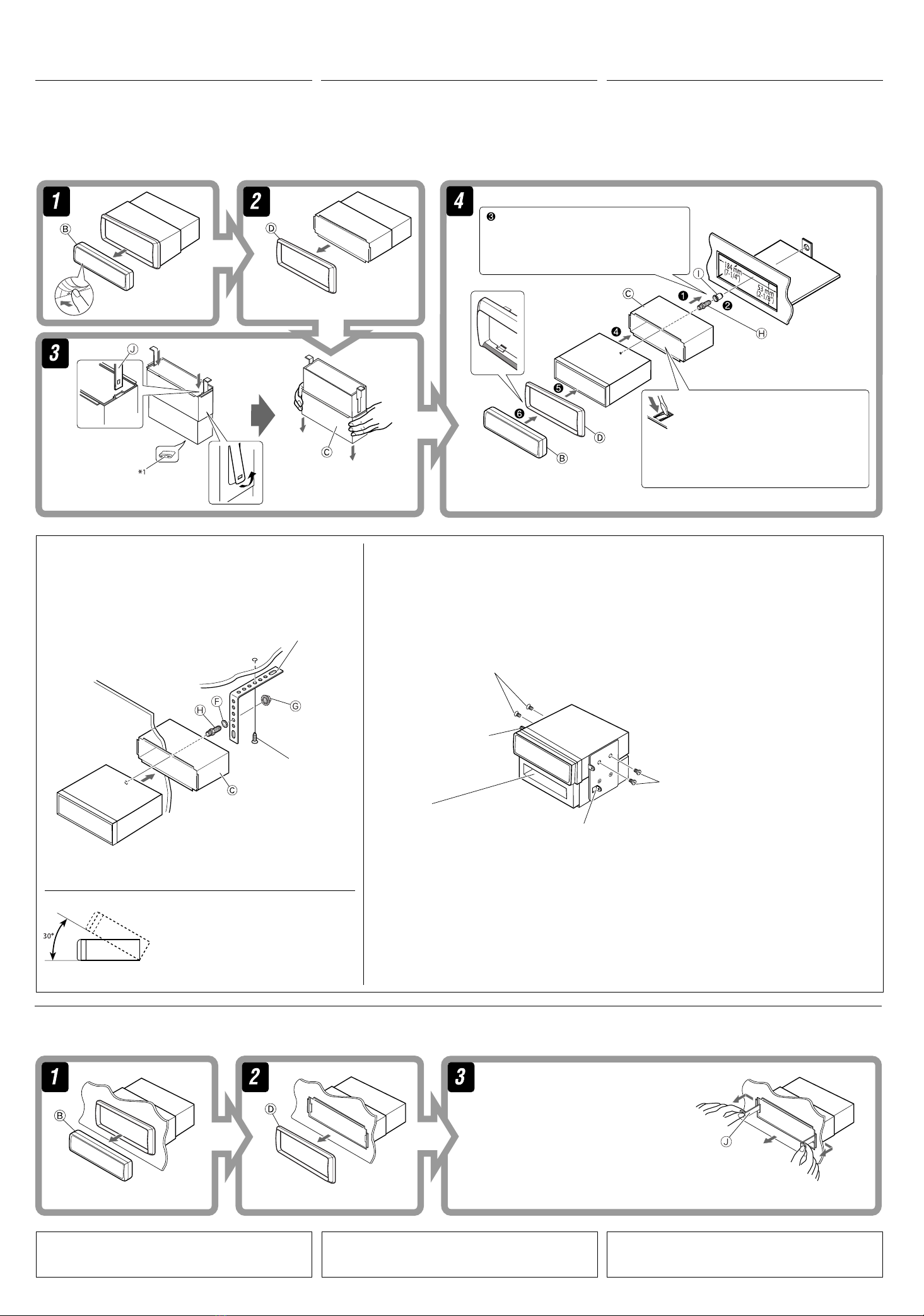

INSTALLATION
(IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any
questions or require information regarding installation kits, consult
your JVC car audio dealer or a company supplying kits.
• If you are not sure how to install this unit correctly, have it installed
by a qualified technician.
INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)
La siguiente ilustración muestra una instalación típica. Si tiene alguna
pregunta o necesita información acerca de las herramientas para
instalación, consulte con su concesionario de JVC de equipos de audio
para automóviles o a una compañía que suministra tales herramientas.
• Si usted no está seguro de cómo instalar correctamente la unidad,
hágala instalar por un técnico cualificado.
INSTALLATION (MONTAGE
DANS LE TABLEAU DE BORD)
L’illustration suivante est un exemple d’installation typique. Si
vous avez des questions ou avez besoin d’information sur des kits
d’installation, consulter votre revendeur d’autoradios JVC ou une
compagnie d’approvisionnement.
• Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le
faire installer par un technicien qualifié.
Bracket *2
Ménsula *2
Support *2
W en installing t e unit wit out using t e sleeve / Instalación de la unidad sin utilizar
la cubierta / Lors de l’installation de l’appareil scans utiliser de manc on
In a Toyota car for example, first remove the car radio and install the unit in its place.
En un automóvil Toyota, por ejemplo, en primer lugar desmonte el autorradio e instale la unidad en su lugar.
Dans une voiture Toyota, par exemple, retirez d’abord l’autoradio et installez l’appareil à sa place.
*1 When you stand the unit, be careful not to damage the fuse on the
rear.
*2 Not supplied for this unit.
*1 Al poner la unidad vertical, tenga cuidado de no dañar el fusible
provisto en la parte posterior.
*2 No suministrado con esta unidad.
*1 Lorsque vous mettez l’appareil à la verticale, faire attention de ne pas
endommager le fusible situé sur l’arrière.
*2 Non fourni avec cet appareil.
Removing t e unit
Before removing the unit, release the rear section.
Extracción de la unidad
Antes de extraer la unidad, libere la sección trasera.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Inserte las dos manijas y, a continuación,
extráigalas de la manera indicada en la ilustración
para poder desmontar la unidad.
Insérez les deux poignées, puis tirez de la façon
illustrée de façon à retirer l’appareil.
Retrait de l’appareil
Avant de retirer l’appareil, libérer la section arrière.
Flat type screws—M5 × 8 mm (M5 × 3/8") *2
Tornillos tipo plano—M5 × 8 mm (M5 × 3/8 pulgada) *2
Vis à tête plate—M5 × 8 mm (M5 × 3/8 pouces) *2
Install1-3_KD-AR780[J]2.indd 3Install1-3_KD-AR780[J]2.indd 3 1/24/07 3:25:13 PM1/24/07 3:25:13 PM

4
A
Typical connections / Conexiones tipicas / Raccordements typiques
Before connecting: Check the wiring in the vehicle carefully.
Incorrect connection may cause serious damage to this unit.
The leads of the power cord and those of the connector from the car
body may be different in color.
1 Connect the colored leads of the power cord in the order
specified in the illustration below.
2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.
ENGLISH
Antes de la conexión: Verifique atentamente el conexionado del
vehículo. Una conexión incorrecta podría producir daños graves en la
unidad.
Los cordones del cable de alimentación y los del conector procedentes
de la carrocería del automóvil podrían ser de diferentes en color.
1 Conecte los conductores de color del cable de alimentación en el
orden especificado en la ilustración de aba o.
2 Conecte el cable de antena.
3 Por último, conecte el cable de alimentación a la unidad.
ESPAÑOL FRANÇAIS
Avant de commencer la connexion: Vérifiez attentivement le
câblage du véhicule. Une connexion incorrecte peut endommager
sérieusement l’appareil.
Le fil du cordon d’alimentation et ceux des connecteurs du châssis de
la voiture peuvent être différents en couleur.
1 Connectez les fils colorés du cordon d’alimentation dans l’ordre
spécifié sur l’illustration ci dessous.
2 Connectez le cordon d’antenne.
3 Finalement, connectez le faisceau de fils à l’appareil.
ELECTRICAL CONNECTIONS CONEXIONES ELECTRICAS RACCORDEMENTS ELECTRIQUES
*1 Not supplied for this unit.
*2 Before checking the operation of this unit prior to installation this
lead must be connected otherwise power cannot be turned on.
*1 No suministrado con esta unidad.
*2 Antes de comprobar el funcionamiento de esta unidad previa a de
la instalación, es necesario conectar este cable, de lo contrario no se
podrá conectar la alimentación.
*1 Non fourni avec cet appareil.
*2 Pour vérifier le fonctionnement de cet appareil avant installation, ce fil
doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.
Line out (see diagram )
Salida de línea (véase diagrama )
Sortie de ligne (voir le diagramme )
Rear ground terminal
Terminal de tierra posterior
Borne arrière de masse
15 A fuse
Fusible de 15 A
Fusible 15 A
Black
Negro
Noir
Blue with white stripe
Azul con rayas blancas
Bleu avec bande blanche
Red
Ro o
Rouge
Yellow *2
Amarillo *2
Jaune *2
To metallic body or chassis of the car
A un cuerpo metálico o chasis del automóvil
Vers corps métallique ou châssis de la voiture
Ignition switch
Interruptor de encendido
Interrupteur d’allumage
Fuse block
Bloque de fusibles
Porte fusible
To an accessory terminal in the fuse block
A un terminal accesorio del bloque de fusibles
Vers borne accessoire du porte fusible
Left speaker (front)
Altavoz izquierdo (frontal)
Enceinte gauche (avant)
Right speaker (front)
Altavoz derecho (frontal)
Enceinte droit (avant)
Left speaker (rear)
Altavoz izquierdo (trasero)
Enceinte gauche (arrière)
Right speaker (rear)
Altavoz derecho (trasero)
Enceinte droit (arrière)
Purple
Púrpura
Violet
Purple with black stripe
Púrpura con rayas negras
Violet avec bande noire
Green
Verde
Vert
Green with black stripe
Verde con rayas negras
Vert avec bande noire
Gray
Gris
Gris
Gray with black stripe
Gris con rayas negras
Gris avec bande noire
White
Blanco
Blanc
White with black stripe
Blanco con rayas negras
Blanc avec bande noire
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
A un terminal activo del bloque de fusibles conectado a la batería del
automóvil (desviando el interruptor de encendido) (12 V constantes)
A une borne sous tension du porte fusible connectée à la batterie de la
voiture (en dérivant l’interrupteur d’allumage) (12 V constant)
To the remote lead of other equipment or automatic antenna if any (200 mA max.)
Al conductor remoto de otro equipo o de la antena automática, si hubiere (máx. 200 mA)
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une
(200 mA max.)
To steering wheel remote controller (see diagram )—only for KD-AR780
Al control remoto del volante de dirección (véase diagrama )—sólo para KD-AR780
Pour la télécommande de volant (voir le diagramme )—seulement pour le KD AR780
Orange with white stripe
Naran a con rayas blancas
Orange avec bande blanche To car light control switch
Al interruptor de control de las luces del automóvil
À l’interrupteur d’éclairage de la voiture
Brown
Marrón
Marron To cellular phone system—only for KD-AR780
Al sistema de teléfono celular—sólo para KD-AR780
À un système de téléphone cellulaire—seulement pour le KD AR780
To subwoofer
(see diagram )
Al subwoofer
(véase diagrama )
Au caisson de grave
(voir le diagramme )
To external components (see diagram )
A los componentes externos (véase el diagrama )
Aux appareils extérieurs (voir le diagramme )
Antenna terminal
Terminal de la antena
Borne de l’antenne
Install4-6_KD-AR780[J]f.indd 4Install4-6_KD-AR780[J]f.indd 4 2/7/07 6:03:49 PM2/7/07 6:03:49 PM

5
C
Connecting the external amplifiers and subwoofer / Conexión de los amplificadores y subwoofer externos / Connexion d’amplificateurs
extérieurs et d’un caisson de grave
You can connect amplifiers to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that it can be controlled through
this unit.
• Disconnect the speakers from this unit connect them to the
amplifier. Leave the speaker leads of this unit unused.
– Only for K -AR780: You can switch off the built-in amplifier
and send the audio signals only to the external amplifier(s) to
get clear sounds and to prevent internal heat built-up inside the
unit. See page 33 of the INSTRUCTIONS (separate volume).
– Only for K -AR780: The line output level of this unit is kept
high to maintain the hi-fi sounds reproduced from this unit.
When connecting an external amplifier to this unit turn
down the gain control on the external amplifier to obtain the
best performance from this unit.
Usted podrá conectar amplificadores para mejorar el sistema estéreo
de su automóvil.
•
Conecte el conductor remoto (azul con rayas blancas) al conductor
remoto del otro equipo para poderlo controlar a través de esta unidad.
• Desconecte los altavoces de esta unidad y conéctelos al
amplificador. Los cables de los altavoces de esta unidad
quedan sin usar.
– ólo para KD-AR780: Podrá desconectar el amplificador
incorporado y enviar las señales de audio solamente al(los)
amplificador(es) externo(s) para obtener sonidos nítidos y evitar
que se caliente el interior de la unidad. Consulte la página 33 del
MANUAL DE IN TRUCCIONE (volumen separado).
– ólo para KD-AR780: El nivel de salida de línea de esta unidad
permanece alto para que corresponda con los sonidos de alta
fidelidad reproducidos por esta unidad.
Cuando conecte un amplificador externo a esta unidad
disminuya el control de ganancia del amplificador externo para
obtener un óptimo rendimiento de esta unidad.
Vous pouvez connecter des amplificateurs pour améliorer votre
système autoradio.
• Connectez le fil de commande à distance (bleu avec bande blanche)
au fil de commande à distance de l’autre appareil de façon u’il
puisse être commandé via cet appareil.
• Déconnectez les enceintes de cet appareil et connectez-les
à l’amplificateur. Laissez les fils d’enceintes de cet appareil
inutilisés.
– Uni uement pour le KD-AR780: Vous pouvez mettre hors service
l’amplificateur intégré et envoyer les signaux audio uni uement
sur un ou plusieurs amplificateurs extérieurs afin d’obtenir un
son clair et d’éviter tout échauffement interne de l’autoradio. Voir
page 33 du MANUEL D’INSTRUCTIONS (volume séparé).
– Uni uement pour le KD-AR780: Le niveau de sortie de ligne de
cet appareil est maintenu à un niveau élevé pour maintenir une
ualité Hi-Fi pour les sons reproduits par cet appareil.
Lors de la connexion d’un amplificateur extérieur à
cet appareil diminuez le réglage du gain sur l’amplificateur
extérieur pour obtenir les meilleures performances de cet appareil.
Remote lead (blue with white stripe)
Cable remoto (azul con rayas blancas)
Fil d’alimentation à distance (bleu avec bande blanche)
To the remote lead of other equipment or automatic antenna if any
Al conductor remoto de otro equipo o de la antena automática, si
hubiere
Au fil de télécommande de l’autre appareil ou à l’antenne
automati ue s’il y en a une
Front speakers
Altavoces delanteros
Enceintes avant
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
Subwoofer
ubwoofer
Caisson de grave
Rear speakers
Altavoces posteriores
Enceintes arrière
Y-connector *3
Conector en Y *3
Connecteur Y *3
*3 Not supplied for this unit.
*4 Firmly attach the ground wire to the metallic body or to the chassis of
the car—to the place uncoated with paint (if coated with paint, remove
the paint before attaching the wire). Failure to do so may cause damage
to the unit.
*5 Remote lead
*6 Signal cord (not supplied for this unit).
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
Front speakers
Altavoces delanteros
Enceintes avant
*3 No suministrado con esta unidad.
*4 Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a
un lugar no cubierto con pintura (si está cubierto con pintura, quítela
antes de fijar el cable). De lo contrario, se podrían producir daños en la
unidad.
*5 Cable remoto
*6 Cable de señal (no suministrado con esta unidad).
*3 Non fourni avec cet appareil.
*4 Attachez solidement le fil de mise à la masse au châssis métalli ue de
la voiture—à un endroit ui n’est pas recouvert de peinture (s’il est
recouvert de peinture, enlevez d’abord la peinture avant d’attacher le fil).
L’appareil peut être endommagé si cela n’est pas fait correctement.
*5 Fil d’alimentation à distance
*6 Cordon de signal (non fourni avec cet appareil).
B Connecting to the steering wheel remote controller (only for KD-AR780) /
Conexión al control remoto del volante de dirección (sólo para
KD-AR780) / Connexion de la télécommande de volant (seulement pour le KD-AR780)
If your car is equipped with the steering wheel remote controller,
you can operate this unit using the controller. For connection, an
exclusive remote adapter (not supplied) which matches your car is
required. For details, consult the same car audio dealer as where the
unit is purchased.
Steering wheel remote input
Entrada del control remoto del volante de dirección
Entrée de la télécommande de volant
Steering wheel remote controller (equipped in the car)
Control remoto del volante de dirección (equipado en el vehículo)
Télécommande de volant (installée dans la voiture)
Remote adapter *3
Adaptador para remoto exclusivo *3
Adaptateur pour télécommande spécialisé *3
i su automóvil está equipado con control remoto en el volante de
dirección, podrá controlar este receptor utilizando el control remoto.
Para la conexión, se requiere un adaptador remoto exclusivo (no
suministrado) que sea adecuado para su automóvil. Para los detalles,
consulte con el concesionario car audio donde compró el receptor.
Si votre voiture est é uipée d’une télécommande de volant, vous
pouvez commander cet autoradio en utilisant cette télécommande.
Pour la connexion, vous avez besoin d’un adaptateur de
télécommande spécialisé (non fourni) correspondant à votre voiture.
Pour en savoir plus, consultez le revendeur autoradio où vous avez
acheté votre autoradio.
Install4-6_KD-AR780[J]f.indd 5Install4-6_KD-AR780[J]f.indd 5 2/8/07 4:33:43 PM2/8/07 4:33:43 PM

6
You can connect these components in series as illustrated below.
• All the components, adapters, or signal cords need to be
purchased separately.
CAUTION:
Before connecting the external components, make sure that the
unit is turned off.
• To use JVC C changer, Apple iPod or JVC . player, set
the external input setting to “Changer” (see page 33 of the
INSTRUCTIONS).
• To use other external components via KS-U100K, KS-U57, or
KS-U58, set the external input setting to “Ext In” (see page 33 of
the INSTRUCTIONS).
Vous pouvez connecter ces appareils en série comme montrée sur
l’illustration.
• Tous les composants, adaptateurs ou cordons de signaux doivent
être achetés séparément.
PRECAUTION:
Avant de connecter les appareils extérieurs, assurez-vous ue
l’appareil est hors tension.
• Pour utiliser un changeur de CD JVC, un iPod Apple ou un lecteur
D. JVC, réglez l’entrée extérieure sur “Changer” (voir page 33 du
MANUEL D’INSTRUCTIONS).
• Pour utiliser d’autres appareils extérieur via le KS-U100K, KS-U57
ou KS-U58, réglez l’entrée extérieure sur “Ext In” (voir page 33 du
MANUEL D’INSTRUCTIONS).
Los componentes externos se pueden conectar en serie, tal como se
muestra en el diagrama siguiente.
• Todos los componentes, adaptadores y cables de señal se deben
adquirir separadamente.
PRECAUCION:
Antes de conectar los componentes externos, asegúrese de que la
unidad esté apagada.
• Para utilizar el cambiador de CD JVC, el Apple iPod o el reproductor
D. JVC, coloque el ajuste de entrada exterior en “Changer” (consulte
la página 33 del MANUAL DE IN TRUCCIONE ).
• Para utilizar componentes externos a través del K -U100K, K -U57 o
K -U58, coloque el ajuste de entrada exterior en “Ext In” (consulte la
página 33 del MANUAL DE IN TRUCCIONE ).
*7 Adaptador Bluetooth JVC
*8 Cable de señal suministrado con su cambiador de CD o DLP JVC
*9 Adaptador de interfaz para iPod
*10 Adaptador de interfaz para reproductor D.
*11 Adaptador de entrada de línea
*12 Adaptador de entrada AUX
*13 Cable de señal
*14 Cable de señal suministrado con el adaptador mart Digital
*15 Cable de señal de audio suministrado con el adaptador mart Digital
Other external component / Otro componente externo / Autre appareil extérieur
Connecting the external components / Conexión delos componentes externos / Connexion des appareils extérieurs
JVC DLP
DLP JVC
Processeur DLP JVC
JVC CD changer
Cambiador de CD de JVC
Changeur de CD JVC
C changer jack
Jack para el cambiador de CD
Prise du changeur CD
Apple iPod
Apple iPod
iPod Apple
JVC D. player
Reprod ctor D. JVC
Lecteur D. JVC
• For listening to the XM Satellite radio, you can also connect XM irectTM Universal Tuner Box
(separately purchased) through this unit using JVC Smart igital Adapter—XM JVC100 (not
supplied).
• Para escuchar la radio satelital XM, también puede conectar el intonizador universal XMDirect™
(adquirido por separado) al receptor mediante un adaptador mart Digital XMDJVC100 de JVC (no
suministrado).
• Pour écouter la radio satellite XM, vous pouvez aussi connecter le tuner universel XMDirectTM (vendu
séparément) à cet appareil en utilisant l’adaptateur numéri ue intelligent JVC—XMDJVC100 (non
fourni).
Antenna (supplied with XM irectTM
Universal Tuner Box)
Antena (suministrada con el
intonizador universal XMDirect ™)
Antenne (fournie avec le tuner
universel XMDirectTM)
To KS-BTA200 or K -AR780/K -G730
Al K -BTA200 o KD-AR780/KD-G730
Au KS-BTA200 ou KD-AR780/KD-G730
XM irectTM Universal Tuner Box
intonizador universal XMDirect™
Tuner universel XMDirectTM
or / o / ou
3.5 mm (3/16”) stereo mini plug
Miniclavija estéreo de 3,5 mm (3/16 pulgada)
Mini fiche stéréo de 3,5 mm (3/16 pouces)
*7 Adaptateur Bluetooth JVC
*8 Cordon de signal fourni avec votre changeur de CD ou processeur DLP JVC
*9 Adaptateur d’interface pour iPod
*10 Adaptateur d’interface pour lecteur D.
*11 Adaptateur d’entrée de ligne
*12 Adaptateur d’entrée AUX
*13 Cordon de signal
*14 Cordon de signal fourni avec votre adaptateur numéri ue intelligent
*15 Cordon audio fourni avec votre adaptateur numéri ue intelligen
*7 JVC Bluetooth adapter
*8 Signal cord supplied with your JVC C changer or LP
*9 Interface adapter for iPod
*10 . player interface adapter
*11 Line Input Adapter
*12 AUX Input Adapter
*13 Signal cord
*14 Signal cord supplied with your Smart igital Adapter
*15 Audio signal cord supplied with your Smart igital Adapter
D
iPod is a trademark of Apple Inc., registered in the U.S. and other countries.
iPod es una marca comercial de Apple Inc., registrada en los EE.UU. y otros países.
iPod est une mar ue de commerce d’Apple Inc., enregistrée aux États-Unis et dans les autres pays.
or / o / ou
You can also connect JVC PnP through this unit using JVC SIRIUS radio adapter, KS-U100K (not
supplied).
• Turning on/off the unit can also turn on/off the JVC PnP.
También podrá conectar la PnP JVC a través de este receptor utilizando el adaptador para radio
IRIU JVC, K -U100K (no suministrado).
• Al encender/apagar el receptor también se enciende/apaga la PnP JVC.
Vous pouvez aussi connecter le PnP JVC à cet autoradio en utilisant l’adaptateur de radio SIRIUS JVC
KS-U100K (non fourni).
• Mettre sous/hors tension l’autoradio peut aussi mettre sous/hors tension le PnP JVC.
C changer jack
Jack para el cambiador de CD
Prise du changeur CD
Stereo mini plug
Miniclavija estéreo
Fiche stéré mini
C power plug
Clavija de alimentación de CC
Fiche d’alimentation CC
To C IN jack
Al jack DC IN
À la prise DC IN
To headphones jack
Al jack para auriculares
À la prise du cas ue d’écoute
External component
Componente exterior
Appareil extérieur
External component
Componente exterior
Appareil extérieur
To KS-BTA200, JVC LP, XM JVC100, or K -AR780/K -G730
A K -BTA200, JVC DLP, XMDJVC100 o KD-AR780/KD-G730
Au KS-BTA200, JVC DLP, XMDJVC100 ou KD-AR780/KD-G730
or / o / ou
or / o / ou
External component
Componente exterior
Appareil extérieur
External component
Componente exterior
Appareil extérieur
or / o / ou
or / o / ou
or / o / ou
or / o / ou
JVC DLP
DLP JVC
Processeur DLP JVC
JVC PnP (Plug and Play) / PnP (“Plug and Play”) JVC / PnP (“Plug and Play”) JVC XM Satellite radio / Radio satelital XM / Radio satellite XM
To C changer or other external component
Al cambiador de CD u otro componente externo
Au changeur de CD ou à un autre appareil extérieur
C changer jack
Jack para el cambiador de CD
Prise du changeur CD
Install4-6_KD-AR780[J]f.indd 6Install4-6_KD-AR780[J]f.indd 6 2/8/07 4:33:47 PM2/8/07 4:33:47 PM
