KD-G431
Installation/Connection Manual
Manuel d’installation/raccordement
1006DTSMDTJEIN
EN, FR
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle
does not have this system, a voltage inverter is required, which can be purchased at JVC IN-CAR
ENTERTAINMENT dealers.
WARNINGS
To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all
electrical connections before installing the unit.
• Be sure to ground this unit to the car’s chassis again after installation.
Notes:
• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC IN-CAR
ENTERTAINMENT dealer.
• It is recommended to connect to the speakers with maximum power of more than 50 W (both at
the rear and at the front, with an impedance of 4Ωto 8 Ω). If the maximum power is less than
50 W, change “AMP GAIN” setting to prevent the speakers from being damaged (see page 14 of the
INSTRUCTIONS).
• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.
Si votre véhicule n’offre pas ce type d’alimentation, il vous faut un convertisseur de tension, que vous pouvez
acheter chez un revendeur d’autoradios JVC.
J
Handles
Poignées
F
Washer (ø5)
Rondelle (ø5)
G
Lock nut (M5)
Ecrou d’arrêt (M5)
H
Mounting bolt (M5 ×20 mm)
Boulon de montage (M5 ×20 mm)
I
Rubber cushion
Amortisseur en caoutchouc
A/ B
Hard case/Control panel
Etui de transport/Panneau
de commande
C
Sleeve
Manchon
D
Trim plate
Plaque d’assemblage
E
Power cord
Cordon d’alimentation

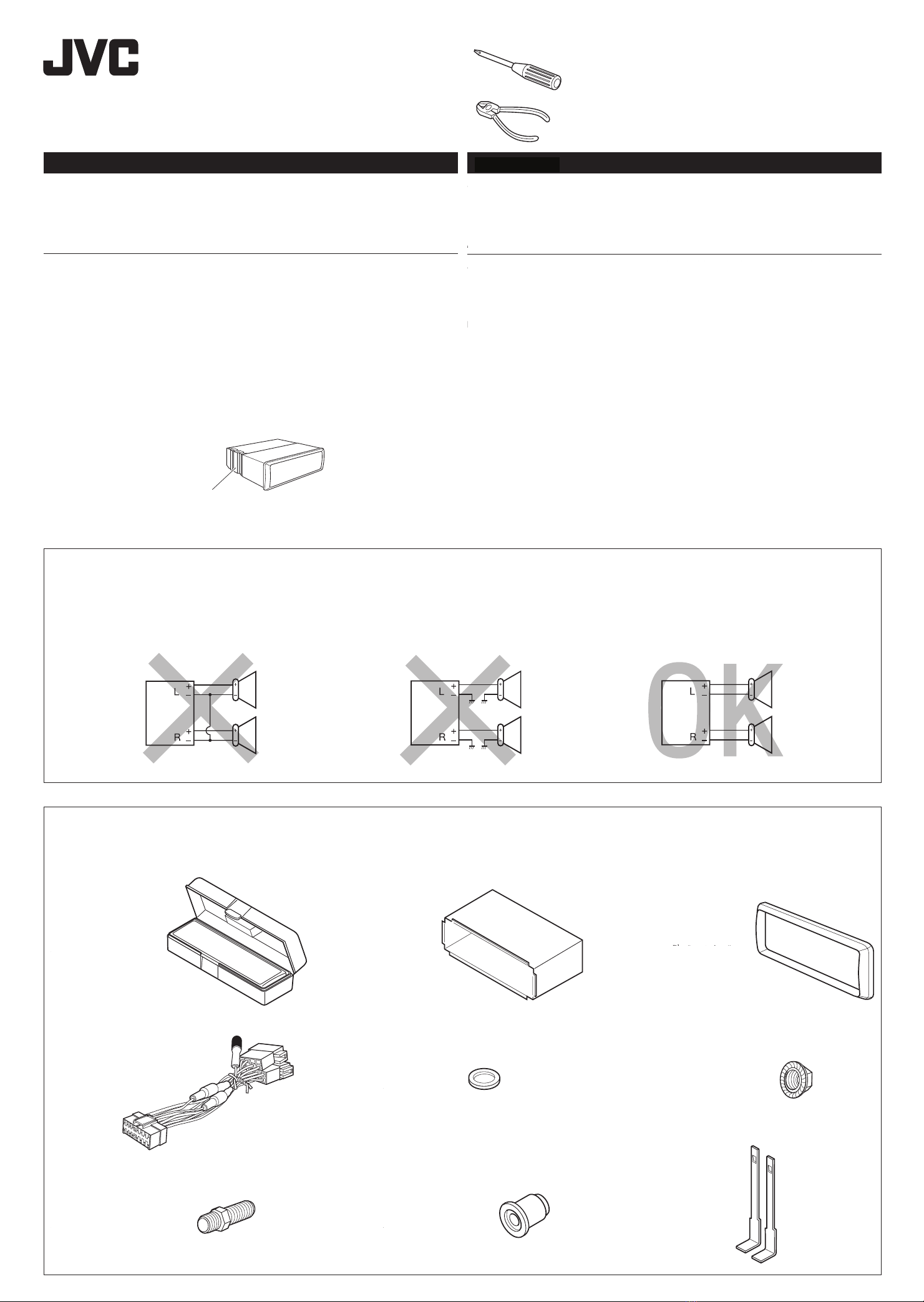

Parts list for installation and connection
The following parts are provided for this unit. If any item is missing, consult your JVC IN-CAR
ENTERTAINMENT dealer immediately.
Liste des pièces pour l’installation et raccordement
Les pièces suivantes sont fournies avec cet appareil. Si quelque chose manquait, consultez votre revendeur
autoradio JVC immédiatement.
GET0410-010A
[EX/EU]
Heat sink
Dissipateur de chaleur
PRECAUTIONS on power supply and speaker connections:
• DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the unit
will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in
your car.
AVERTISSEMENTS
Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et
d’effectuer tous les raccordements électriques avant d’installer l’appareil.
• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la
voiture après l’installation.
Remarques:
• Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre revendeur
d’autoradios JVC.
• Il est recommandé de connecter des enceintes avec une puissance de plus de 50 W (les enceintes arrière
et les enceintes avant, avec une impédance comprise entre 4Ωet 8 Ω). Si la puissance maximum est
inférieure à 50 W, changez “AMP GAIN” pour éviter d’endommager vos enceintes (voir page 14 du
MANUEL D’INSTRUCTIONS).
• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS UTILISÉS avec de la bande
isolante.
• Le dissipateur de chaleur devient très chaud après usage. Faire attention de ne pas le toucher en retirant
cet appareil.
PRECAUTIONS sur l’alimentation et la connexion des enceintes:
• NE CONNECTEZ PAS les fils d’enceintes du cordon d’alimentation à la batterie; sinon,
l’appareil serait sérieusement endommagé.
• AVANT de connecter les fils d’enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des
enceintes de votre voiture.
© 2006 Victor Company of Japan, Limited
Manual de instalare/conectare
ROMÂNĂ
EN/RO
Acest aparat este destinat uzului în cadrul unui sistem electric cu împământare NEGATIVĂ CC 12 V.
Dacă autovehiculul nu este dotat cu un astfel de sistem, este necesară montarea unui transformator pe care
îl puteţi achiziţiona de la dealerii JVC IN-CAR ENTERTAINMENT.
AVERTISMENTE
Pentru a preveni producerea de scurt circuite, vă recomandăm să deconectaţi borna negativă a bateriei şi
să conectaţi toate cablurile electrice înainte de instalarea aparatului.
• Asiguraţi-vă că după instalare aţi legat din nou aparatul la masă pe şasiul autovehiculului.
Note:
• Înlocuiţi siguranţa cu una care prezintă valorile specificate. Dacă siguranţa se arde în mod frecvent
adresaţi-vă unui dealer JVC IN-CAR ENTERTAINMENT.
• Se recomandă conectarea difuzoarelor la o sursă de alimentare maximă de peste 50 W (atât în spate
cât şi în faţă, cu o impedanţă de 4Ω -8Ω). Dacă sursa asigură o putere maximă mai mică de 50 W
schimbaţi setarea “AMP GAIN” pentru a evita defectarea difuzoarelor (vezi pagina 14 din MANUALUL
DE INSTRUCŢIUNI).
• Pentru a evita producerea unui scurt circuit, înfăşuraţi capetele cablurilor NEUTILIZATE cu bandă
izolatoare.
• După utilizare radiatorul de căldură devine foarte fierbinte. Evitaţi să-l atingeţi atunci când îndepărtaţi
acest aparat.
Radiatorul de căldură
PRECAUŢII privind sursa de alimentare şi cablurile difuzoarelor:
• NU conectaţi cablurile de alimentare a difuzoarelor la bateria autovehiculului, în caz con-
trar aparatul va suferi defecţiuni grave.
• ÎNAINTE de conectarea firelor de alimentare la difuzoare, verificaţi cablurile acestora instalate în
autovehicul.
Lista de piese necesare pentru instalare şi conectare
Pentru acest echipament sunt furnizate urmãtoarele piese. Dacã oricare dintre ele lipseşte, adresaţi-vã
imediat dealer-ului JVC IN-CAR ENTERTAINMENT.
Carcasă pentru transport/
Panou de comandă
Cutie
de montare
Placă posterioară
de asamblare
Cablu de alimentare Şaibă (ø5) Piuliţă de blocare (M5)
şurub de fixare (M5 × 20 mm) Tampon de cauciuc Mânere
Placă anterioară
de asamblare
masa NEGATIVĂ CC 12 V
invertor pe care

2
Do the required electrical connections.
Réalisez les connexions électriques.
*1Lorsque vous mettez l’appareil à la verticale, faire attention de ne pas endommager le fusible situé sur l’arrière.
*2Non fourni avec cet autoradio.
Bend the appropriate tabs to hold the
sleeve firmly in place.
Tordez les languettes appropriées
pour maintenir le manchon en place.
INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require information
regarding installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a company supplying
kits.
• If you are not sure how to install this unit correctly, have it installed by a qualified technician.
Removing the unit
Before removing the unit, release the rear section.
INSTALLATION (MONTAGE DANS LE TABLEAU DE BORD)
L’illustration suivante est un exemple d’installation typique. Si vous avez des questions ou avez besoin
d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie
d’approvisionnement.
• Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien
qualifié.
Retrait de l’appareil
Avant de retirer l’appareil, libérer la section arrière.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Insérez les deux poignées, puis tirez de la façon
illustrée de façon à retirer l’appareil.
When installing the unit without using the sleeve / Lors de l’installation de l’appareil
scans utiliser de manchon
In a Toyota car for example, first remove the car radio and install the unit in its place.
Dans une voiture Toyota, par exemple, retirez d’abord l’autoradio et installez l’appareil à sa place.
When using the optional stay / Lors de l’utilisation du
hauban en option
Note : When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws
are used, they could damage the unit.
Remarque : Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de
8 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.
Screw (option)
Vis (en option)
Stay (option)
Hauban (en option)
Fire wall
Cloison
Dashboard
Tableau de bord
Install the unit at an angle of less than
30˚.
Installez l’appareil avec un angle de
moins de 30˚.
Bracket*2
Support*2
Flat type screws (M5 ×8 mm)*2
Vis à tête plate (M5 ×8 mm)*2
Pocket
Poche
Flat type screws (M5 ×8 mm)*2
Vis à tête plate (M5 ×8 mm)*2
Bracket*2
Support*2
*1When you stand the unit, be careful not to damage the fuse on the rear.
*2Not supplied for this unit.
TROUBLESHOOTING
• The fuse blows.
*Are the red and black leads connected correctly?
• Power cannot be turned on.
*Is the yellow lead connected?
• No sound from the speakers.
*Is the speaker output lead short-circuited?
• Sound is distorted.
*Is the speaker output lead grounded?
*Are the “–” terminals of L and R speakers grounded in common?
• Noise interfere with sounds.
*Is the rear ground terminal connected to the car’s chassis using shorter and thicker cords?
• This unit becomes hot.
*Is the speaker output lead grounded?
*Are the “–” terminals of L and R speakers grounded in common?
• This unit does not work at all.
*Have you reset your unit?
EN CAS DE DIFFICULTES
• Le fusible saute.
*Les fils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mise sous tension.
*Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
*Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
*Le fil de sortie d’enceinte est-il à la masse?
*Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?
• Interférence avec les sons.
*La prise arrière de mise à la terre est-elle connectée au châssis de la voiture avec un cordon court et épais?
• L’appareil devient chaud.
*Le fil de sortie d’enceinte est-il à la masse?
*Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble à la masse?
• Cet appareil ne fonctionne pas du tout.
*Avez-vous réinitialisé votre appareil?
INSTALARE (MONTARE ÎN BORD)
Următoarea imagine ilustrează o instalare tipică. Dacă aveţi întrebări sau aveţi nevoie de informaţii
referitor la kit-urile de instalare, adresaţi-vă unui dealer JVC IN-CAR ENTERTAINMENT sau firmei
care furnizează kit-urile.
• Dacă nu sunteţi sigur că puteţi instala acest aparat în mod corect, apelaţi la un tehnician autorizat.
Efectuaţi conexiunile electrice necesare.
Îndoiţi clemele adecvate pentru a fixa cutia.
Scoaterea aparatului
Înainte de a îndepărta echipamentul, eliberaţi secţiunea posterioară.
Introduceţi cele două mânere, apoi trageţi-le după cum se poate
observa în imagine, astfel încât aparatul să poată fi îndepărtat.
Consola de bord
Perete ignifug
Brida de fixare
(opţional)
Şurub (opţional)
Instalaţi aparatul astfel încât să formeze un
unghi mai mic de 30˚.
În cazul unui autovehicul Toyota, de exemplu, mai întâi scoateţi aparatul radio al maşinii şi instalaţi-l pe acesta.
Şuruburi cu cap plat (M5 x 8 mm)*2
Suport*2
Fantă
Suport*2
Şuruburi cu cap plat (M5 x 8 mm)*2
Notă : când instalaţi aparatul pe suportul de montare, utilizaţi şuruburi cu o lungime de 8 mm. Dacă utilizaţi
şuruburi mai lungi, acestea pot defecta aparatul.
*1 Când amplasaţi aparatul, asiguraţi-vă că nu deterioraţi siguranţa din partea posterioară.
*2 Nu se furnizează pentru acest aparat.
ÎNDRUMAR DE DEPANARE
• Siguranţa se arde.
* Sunt conectate corect firele roşii şi negre?
• Nu se realizează alimentarea.
* Este conectat firul galben?
• Difuzoarele nu funcţionează.
* Sunt scurtcircuitate firele de ieşire ale difuzoarelor?
• Sunetul este distorsionat.
* Este legat la masă firul de ieşire al difuzorului?
* Au împământare comună bornele „– “ale difuzoarelor L şi R?
• Apar interferenţe.
* Borna de masă din spate este conectată la şasiul autovehiculului cu ajutorul unor cabluri mai scurte şi
mai groase?
• Aparatul se încălzeşte.
* Este legat la masă firul de ieşire al difuzorului?
* Au împământare comună bornele „– “ale difuzoarelor L şi R?
• Aparatul nu funcţionează deloc.
* Aţi resetat aparatul?
Pentru a instala aparatul
fără cutie
Când să utilizaţi brida
de xare opţională
Important
Sunt legate împreună bornele „–“ ale difuzoarelor L şi R?
Sunt legate împreună bornele „–“ ale difuzoarelor L şi R?

3

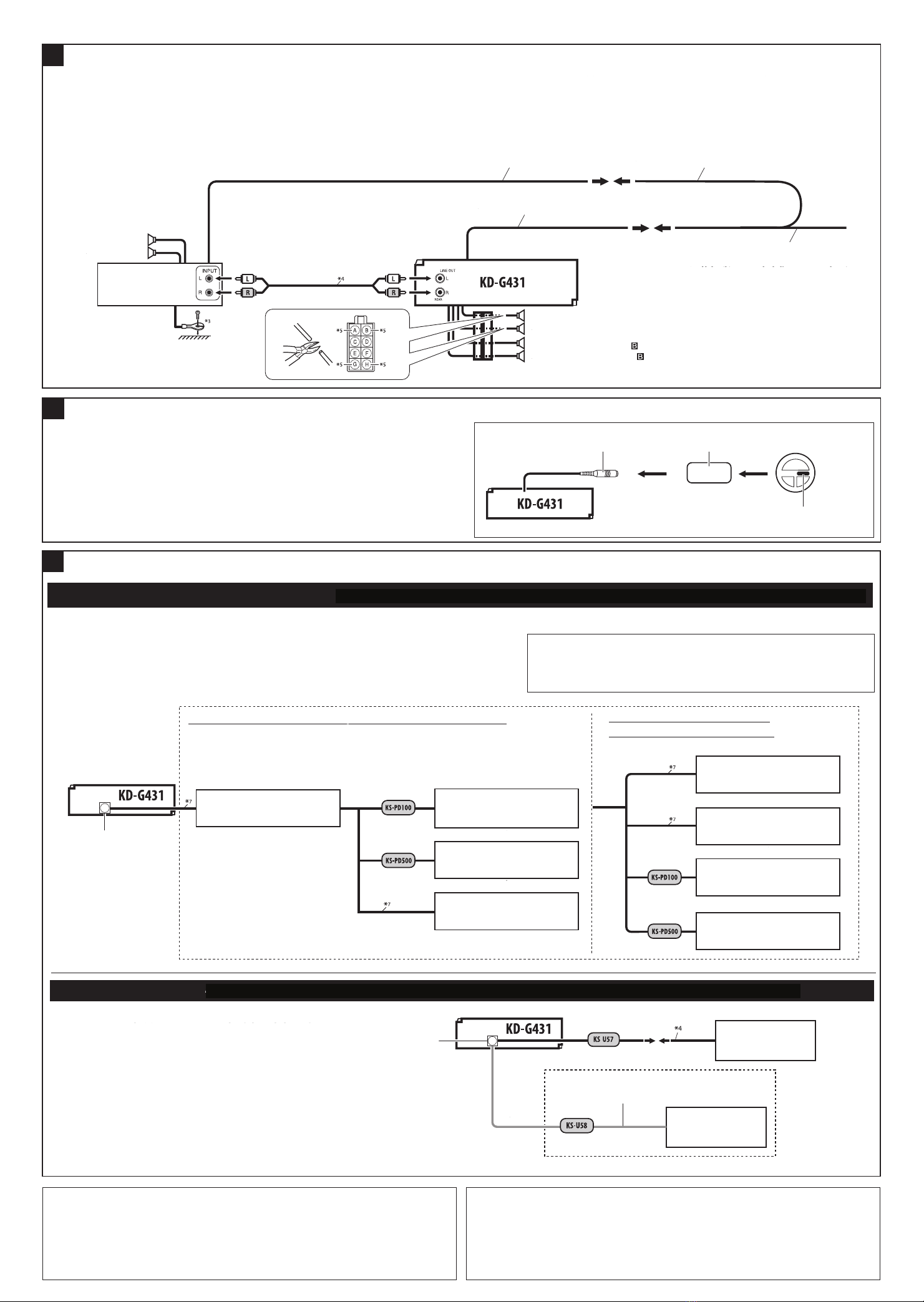

Line out (see diagram )
Sortie de ligne
(voir le diagramme )
Rear ground terminal
Borne arrière de masse
15 A fuse
Fusible 15 A
Black
Noir
Blue with white stripe
Bleu avec bande blanche
Red
Rouge
Yellow *2
Jaune *2
Brown
Marron
To metallic body or chassis of the car
Vers corps métallique ou châssis de la voiture
Ignition switch
Interrupteur d’allumage
Fuse block
Porte-fusible
To an accessory terminal in the fuse block
Vers borne accessoire du porte-fusible
To the remote lead of other equipment or power aerial if any (200 mA max.)
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une
(200 mA max.)
To cellular phone system
À un système de téléphone cellulaire
Left speaker (front)
Enceinte gauche (avant)
Right speaker (front)
Enceinte droit (avant)
Left speaker (rear)
Enceinte gauche (arrière)
Right speaker (rear)
Enceinte droit (arrière)
Purple
Violet
Purple with black stripe
Violet avec bande noire
Green
Vert
Green with black stripe
Vert avec bande noire
Gray
Gris
Gray with black stripe
Gris avec bande noire
White
Blanc
White with black stripe
Blanc avec bande noire
To a live terminal in the fuse block connecting to the car battery (bypassing
the ignition switch) (constant 12 V)
À une borne sous tension du porte-fusible connectée à la batterie de la voiture
(en dérivant l’interrupteur d’allumage) (12 V constant)
To steering wheel remote controller (see diagram )
Pour la télécommande de volant (voir le diagramme )
Aerial terminal
Borne de l’antenne
*1Not supplied for this unit.
*2Before checking the operation of this unit prior to installation, this lead must be connected, otherwise power
cannot be turned on.
*1Non fourni avec cet autoradio.
*2Pour vérifier le fonctionnement de cet appareil avant installation, ce fil doit être raccordé, sinon l’appareil ne peut
pas être mis sous tension.
ENGLISH FRANÇAIS
ELECTRICAL CONNECTIONS RACCORDEMENTS ELECTRIQUES
B
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious
damage to this unit.
The leads of the power cord and those of the connector from the car body may be different in color.
1Cut the ISO connector.
2Connect the colored leads of the power cord in the order specified in the illustration below.
3Connect the aerial cord.
4Finally connect the wiring harness to the unit.
Connections without using the ISO connectors / Connexions sans l’utilisation des connecteurs ISO
Avant de commencer la connexion: Vérifiez attentivement le câblage du véhicule. Une connexion
incorrecte peut endommager sérieusement l’appareil.
Le fil du cordon d’alimentation et ceux des connecteurs du châssis de la voiture peuvent être différents en
couleur.
1Coupez le connecteur ISO.
2 Connectez les fils colorés du cordon d’alimentation dans l’ordre spécifié sur l’illustration ci-dessous.
3Connectez le cordon d’antenne.
4Finalement, connectez le faisceau de fils à l’appareil.
EF
B
D
H
G
A
C
N
J
I
K
M
L
P
O
AIf your car is equipped with the ISO
connector / Si votre voiture est équippée
d’un connecteur ISO
• Connect the ISO connectors as illustrated.
•Connectez les connecteurs ISO comme montré sur l’illustration.
From the car body
De la carrosserie de la
voiture
ISO connector of the supplied power cord
Connecteur ISO pour le cordon d’alimentation
fourni
View from the lead side
Vue à partir du côté des fils
For some VW/Audi or Opel (Vauxhall) automobile / Pour certaine voiture VW/Audi ou Opel
(Vauxhall)
You may need to modify the wiring of the supplied power cord as illustrated.
• Contact your authorized car dealer before installing this unit.
Vous aurrez peut-être besoin de modifier le câblage du cordon d’alimentation fourni comme montré sur l’illustration.
•Contactez votre revendeur automobile autorisé avant d’installer l’appareil.
Original wiring / Câblage original Modified wiring 1/ Câblage modifié 1
Use modified wiring 2if the unit does not turn on.
Utilisez le câblage modifié 2si l’appareil ne se met pas sous tension.
ISO connector
Connecteur ISO
Y: Yellow
Jaune
R: Red
Rouge
Modified wiring 2/ Câblage modifié 2
To external components (see diagram )
Aux appareils extérieurs (voir le diagramme )
CONEXIUNI ELECTRICE
ROMÂNĂ
Pentru unele autovehicule VW/Audi sau Opel
(Vauxhall)
• Legaţi conectorii ISO ca în imagine.
Dacă autovehiculul este dotat cu
un conector ISO
De la caroserie
Conectorul ISO al cablului de alimentare
furnizat
Imagine dinspre secţiunea
conectorilor
Instalaţie electrică originală
Conector ISO
Galben Roşu
Instalaţie electrică modificată
1
Instalaţie electrică modificată
2
Conexiuni realizate fără utilizarea conectorilor ISO
Înaintedeconectare:verificaţi cu atenţie instalaţia electrică din autovehicul. Realizarea incorectă a
conexiunii poate duce la deteriorarea gravă a acestui aparat.
Firele cablului de alimentare şi cele ale conectorului de la maşină pot avea culori diferite.
1Întrerupeţi legătura conectorului ISO.
2Conectaţi firele colorate ale cablului de alimentare în ordinea indicată în imaginea de mai jos.
3Conectaţi cablul antenei.
4La final conectaţi cablurile la aparat.
Poate fi necesară modificarea instalaţiei cablului de alimentare furnizat, conform imaginii.
• Înainte de a instala acest aparat contactaţi un dealer autorizat al autovehiculului.
Dacă aparatul nu începe să funcţioneze utilizaţi instalaţia modificată
2
.
Către telecomanda pentru volan (vezi diagrama )
Către componentele externe (vezi diagrama )
Borna de masă spate
Borna antenei Mufă ieşire (vezi diagrama )
Siguranţa 15 A
Negru
Galben *2
Roşu
Albastru cu dungă albă
Maro
Către caroseria metalică sau şasiul autovehiculului
Către borna sub tensiune a tabloului de siguranţe conectată la bateria autove-
hiculului (ocolind comutatorul de contact) (12 V constant)
Către o bornă suplimentară situată pe tabloul de siguranţe
Către firul telecomenzii altui aparat sau a antenei automate, în cazul în care acestea
există (maxim 200 mA)
Către sistemul telefonului celular
Comutatorul de contact
Tablou de siguranţe
Alb cu dungă neagră Alb Gri cu dungă neagră Gri Verde cu dungă neagră Verde Mov cu dungă neagră Mov
Difuzor stânga (faţă) Difuzor dreapta (faţă) Difuzor stânga (spate) Difuzor dreapta (spate)
*1 Nu se furnizează pentru acest aparat.
*2 Acest fir trebuie conectat înainte de verificarea funcţionării acestui aparat, în caz contrar alimentarea cu energie nu
se realizează.
Către + 12 V comutat de cheia de contact

4
Connecting the external amplifier / Connexion d’un amplificateur extérieur
You can connect an amplifier to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it
can be controlled through this unit.
• Disconnect the speakers from this unit, connect them to the amplifier. Leave the speaker
leads of this unit unused.
*3Firmly attach the ground wire to the metallic body or to the chassis of the car—to the place uncoated with paint
(if coated with paint, remove the paint before attaching the wire). Failure to do so may cause damage to the unit.
*4Signal cord (not supplied for this unit)
*5Cut the rear speaker leads of the car’s ISO connector and connect them to the amplifier.
*6iPod is a trademark of Apple Computer, Inc., registered in the U.S. and other countries.
*7Connecting cord supplied for your CD changer or DAB tuner.
Vous pouvez connecter un amplificateur pour améliorer votre système autoradio.
•Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de
l’autre appareil de façon qu’il puisse être commandé via cet appareil.
• Déconnectez les enceintes de cet appareil et connectez-les à l’amplificateur. Laissez les fils
d’enceintes de cet appareil inutilisés.
Rear speakers
Enceintes arrière
JVC Amplifier
JVC Amplificateur
Remote lead
Fil d’alimentation à distance
Y-connector (not supplied for this unit)
Connecteur Y (non fourni avec cet autoradio)
Remote lead (Blue with white stripe)
Fil d’alimentation à distance (Bleu avec bande blanche)
To the remote lead of other equipment or power
aerial if any
Au fil de télécommande de l’autre appareil ou à
l’antenne automatique s’il y en a une
Connecting to the steering wheel remote controller / Connexion de la télécommande de volant
If your car is equipped with the steering wheel remote controller, you can operate this unit using the
controller. To do it, a JVC’s OE remote adapter (not supplied) which matches with your car is required.
Consult your JVC IN-CAR ENTERTAINMENT dealer for details.
Steering wheel remote input
Entrée de la télécommande de volant
OE remote adapter (not supplied)
Adaptateur pour télécommande au volant (non fourni)
Steering wheel remote controller (equipped in the car)
Télécommande de volant (installée dans la voiture)
*3Attachez solidement le fil de mise à la masse au châssis métallique de la voiture—à un endroit qui n’est pas
recouvert de peinture (s’il est recouvert de peinture, enlevez d’abord la peinture avant d’attacher le fil). L’appareil
peut être endommagé si cela n’est pas fait correctement.
*4Cordon de signal (non fourni avec cet autoradio)
*5Coupez les fils des enceintes arrière du connecteur ISO de la voiture et connectez-les à l’amplificateur.
*6iPod est une marque de commerce d’Apple Computer, Inc., enregistrée aux États-Unis et dans les autres pays.
*7Cordon de connexion fourni avec votre changeur CD ou tuner DAB.
C
D
Si votre voiture est munie d’une télécommande de volant, vous pouvez commander cet autoradio en
utilisant la télécommande. Pour le faire, un adaptateur pour télécommande au volant JVC (non fourni)
correspondant à votre voiture est nécessaire. Consultez votre revendeur d’autoradio JVC pour les détails.
Front speakers (see diagram )
Enceintes avant (voir le diagramme )
Rear speakers
Enceintes arrière
Other external component / Autre appareil extérieur
•Set “EXT IN” for the external input setting (See page 14 of the
INSTRUCTIONS.)
/ Choisissez “EXT IN” pour le réglage de l’entrée
extérieure (Voir page 14 du MANUEL D’INSTRUCTIONS.)
CAUTION / PRECAUTION:
• Before connecting the external components, make sure that the unit is turned off.
• Avant de connecter les appareils extérieurs, assurez-vous que l’appareil est hors
tension.
CD changer, DAB tuner, Apple iPod, or JVC D. player / Changeur de CD, tuner DAB, iPod Apple ou lecteur D. JVC
You can connect these components as illustrated below. The iPod*6or D. player can be connected using an interface
adapter (not supplied)—KS-PD100 (for iPod) or KS-PD500 (for D. player).
Connecting the external components / Connexion des appareils extérieurs
E
• Set “CHANGER” for the external input setting (See page 14 of the INSTRUCTIONS.) / Choisissez “CHANGER” pour le réglage de l’entrée extérieure (Voir page 14 du MANUEL D’INSTRUCTIONS.)
Apple iPod
iPod Apple
JVC D. player
Lecteur D. JVC
JVC CD changer
Changeur CD JVC
Connection 2 (alternative connection) / Connexion 2
(connexion alternative)
Connection 1 (integrated connection) / Connexion 1 (connexion intégrée)
Vous pouvez connecter ces appareils en série comme montrée sur l’illustration. Le iPod*6ou le lecteur D. peut être connecté
en utilisant un adaptateur d’interface (non fourni)—KS-PD100 (pour iPod) ou KS-PD500 (pour le lecteur D.).
JVC DAB tuner
Tuner DAB JVC
JVC DAB tuner
Tuner DAB JVC
JVC CD changer
Changeur CD JVC
or / ou
CD changer jack
Prise du changeur de CD
CD changer jack
Prise du changeur de CD
3.5 mm stereo mini plug
Mini fiche stéréo de 3,5 mm
External component
Appareil extérieur
External component
Appareil extérieur
Apple iPod
iPod Apple
JVC D. player
Lecteur D. JVC
or / ou
or / ou
or / ou
or / ou
You can also connect an external component through this unit using
Line Input Adapter, KS-U57 (not supplied) or AUX Input Adapter,
KS-U58 (not supplied).
Vous pouvez aussi connecter un appareil extérieur à travers cet appareil
en utilisant l’adaptateur d’entrée de ligne KS-U57 (non fourni) ou
l’adaptateur d’entrée auxiliaire KS-U58 (non fourni). or / ou
Conectarea unui amplicator extern
Conectarea telecomenzii volanului
Conectarea componentelor externe
CD changer, tuner DAB, Apple iPod sau D. player JVC
Pentru a îmbunătăţi sistemul stereo al autovehiculului puteţi instala un amplificator.
• Conectaţi firul telecomenzii (albastru cu dungă albă) la firul telecomenzii altui echipament, astfel încât
acesta va putea fi controlat prin intermediul acestui aparat.
• Deconectaţi difuzoarele de la aparat şi conectaţi-le la amplicator. Ulterior, nu utilizaţi în
niciun alt scop rele pentru difuzoare ale acestui aparat.
Firul telecomenzii Conectorul Y (nu este furnizat pentru acest aparat)
Difuzoare spate
Firul telecomenzii (albastru cu dungă albă)
Amplificatorul JVC
Către firul telecomenzii altui aparat sau a antenei
automate, în cazul în care acestea există
Difuzoare spate
Difuzoare faţă (vezi diagrama )
În cazul în care autovehiculul este dotat cu telecomandă pe volan, o puteţi utiliza şi pentru controlul
acestui aparat. Pentru acest lucru este nevoie de un adaptor JVC pentru telecomanda de pe volanul
(nu este furnizat) care să fie adecvat autovehiculului.
Pentru detalii adresaţi-vă unui dealer JVC IN-CAR ENTERTAINMENT.
Intrare telecomandă volan Adaptor telecomandă volan (nu este furnizat)
Telecomandă pe volan (în dotarea autovehiculului)
Alte componente externe
• Stabiliţi nivelul setărilor de intrare ale echipamentelor externe la“CHANGER” (vezi pagina 14 a INSTRUCŢIUNILOR.)
Puteţi conecta aceste componente precum în imaginea de mai jos. iPod-ul*6 sau D. player-ul se pot conecta prin
intermediul unui adaptor de interfaţă (nu este furnizat) - KS-PD100 (pentru iPod) sau KS-PD500 (în cazul D. player-ului).
ATENŢIE
• Înainte de a conecta componentele externe, asiguraţi-vă ca aparatul nu este în
funcţiune.
Mufa CD changer-ului
Conexiunea 1 (conexiune integrată)
Tuner-ul DAB JVC Apple iPod
D. playerJVC
CD changer JVC
or / sau
or / sau
or / sau
or / sau
or / sau
Conexiunea 2 (conexiune alternativă)
Tuner DAB JVC
CD changer JVC
Apple iPod
D. player JVC
• Stabiliţi la “EXT IN” nivelul setărilor de intrareale
echipamentelor externe (vezi pagina 14 a INSTRUCŢIUNILOR.)
Puteţi de asemenea conecta o componentă externă prin intermediul
adaptorului liniei de intrare a echipamentelor externe KS-U57 (nu este
furnizat) sau KS-U58 (nu este furnizat).
Mufa CD changer-ului Componentă externă
Mini conector stereo de 3,5 mm
Componentă externă
or / sau
*3 Montaţi ferm firul de masă pe caroseria metalică sau la şasiul autovehiculului - la zona nevopsită (dacă este vopsită,
îndepărtaţi vopseaua înainte de a monta firul). În caz contrar, aparatul se poate defecta grav.
*4 Cablul de semnal (nu se furnizează pentru acest aparat).
*5 Întrerupeţi legătura dintre firele difuzoarelor din spate şi conectorul ISO al autovehiculului şi conectaţi-le la
amplificator.
*6 iPod este marcă înregistrată a Apple Computer, Inc. în S.U.A. şi în alte ţări.
*7 Cablu de conectare pentru CD changer sau tuner DAB.
