Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:
–zum Reinigen von Maschinen, Fahr-
zeugen, Bauwerken, Werkzeugen,
Fassaden, Terrassen, Gartengeräten
usw. mit Hochdruck-Wasserstrahl (bei
Bedarf mit Zusatz von Reinigungsmit-
teln).
–mit von KÄRCHER zugelassenen Zu-
behörteilen, Ersatzteilen und Reini-
gungsmitteln. Beachten Sie die
Hinweise, die den Reinigungsmitteln
beigegeben sind.
Hochdruckstrahl nicht auf Per-
sonen, Tiere, aktive elektri-
sche Ausrüstung oder auf das
Gerät selbst richten. Gerät vor
Frost schützen.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
(Adresse siehe Rückseite)
Inhaltsverzeichnis
Allgemeine Hinweise. . . . . . . . . . . DE 5
Sicherheitshinweise . . . . . . . . . . . DE 6
Bedienung. . . . . . . . . . . . . . . . . . . DE 8
Transport. . . . . . . . . . . . . . . . . . . . DE 11
Lagerung. . . . . . . . . . . . . . . . . . . . DE 11
Pflege und Wartung . . . . . . . . . . . DE 12
Hilfe bei Störungen . . . . . . . . . . . . DE 12
Technische Daten . . . . . . . . . . . . . DE 13
EG-Konformitätserklärung . . . . . . DE 13
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Symbole auf dem Gerät
Symbole in der Betriebsanleitung
Umweltschutz
Garantie
5DE

– 6
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Das Gerät nicht in Betrieb setzen, wenn
die Netzanschlussleitung oder wichtige
Teile des Gerätes, z.B. Hochdruck-
schlauch, Handspritzpistole oder Si-
cherheitseinrichtungen beschädigt
sind.
Netzanschlussleitung mit Netzstecker
vor jedem Betrieb auf Schäden prüfen.
Beschädigte Netzanschlussleitung un-
verzüglich durch autorisierten Kunden-
dienst/Elektro-Fachkraft austauschen
lassen.
Hochdruckschlauch vor jedem Betrieb
auf Schäden prüfen. Beschädigten
Hochdruckschlauch unverzüglich aus-
tauschen.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die ent-
sprechenden Sicherheitsvorschriften
zu beachten.
Hochdruckstrahlen können bei unsach-
gemäßem Gebrauch gefährlich sein.
Der Strahl darf nicht auf Personen, Tie-
re, aktive elektrische Ausrüstung oder
auf das Gerät selbst gerichtet werden.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung
oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. As-
best) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifen-
ventile sind lebensgefährlich. Mindes-
tens 30 cm Strahlabstand bei der
Reinigung einhalten!
Explosionsgefahr!
Keine brennbaren Flüssigkeiten ver-
sprühen.
Niemals lösungsmittelhaltige Flüssig-
keiten oder unverdünnte Säuren und
Lösungsmittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner oder Heiz-
öl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unver-
dünnte Säuren und Lösungsmittel ver-
wenden, da sie die am Gerät
verwendeten Materialien angreifen.
몇Warnung
Netzstecker und Kupplung einer Ver-
längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2
Verlängerungsleitung immer vollstän-
dig von der Kabeltrommel abwickeln.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Geräte-
sicherheit. Nur vom Hersteller empfoh-
lene Hochdruckschläuche, Armaturen
und Kupplungen verwenden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten
physischen, sensorischen oder geisti-
gen Fähigkeiten benutzt zu werden.
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrie-
ben werden.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berücksich-
tigen und beim Arbeiten mit dem Gerät
auf Personen im Umfeld zu achten.
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befin-
den, es sei denn, sie tragen Schutzklei-
dung.
Zum Schutz vor zurückspritzendem
Wasser oder Schmutz geeignete
Schutzkleidung und Schutzbrille tragen.
Sicherheitshinweise
6 DE

– 7
Vorsicht
Bei längeren Betriebspausen Gerät am
Hauptschalter / Geräteschalter aus-
schalten oder Netzstecker ziehen.
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Mindestens 30 cm Strahlabstand bei
der Reinigung von lackierten Oberflä-
chen einhalten, um Beschädigungen zu
vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange das Gerät in Betrieb ist.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt
sein.
Das Gerät darf nur an einen elektri-
schen Anschluss angeschlossen wer-
den, der von einem Elektroinstallateur
gemäß IEC 60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom an-
schließen. Die Spannung muss mit dem
Typenschild des Gerätes übereinstim-
men.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30 mA) zu betreiben.
Reinigungsarbeiten, bei denen ölhalti-
ges Abwasser entsteht z.B. Motoren-
wäsche, Unterbodenwäsche dürfen nur
an Waschplätzen mit Ölabscheider
durchgeführt werden.
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmittel, die
vom Hersteller geliefert oder empfohlen
werden. Die Verwendung von anderen
Reinigungsmitteln oder Chemikalien
kann die Sicherheit des Gerätes beein-
trächtigen.
Vorsicht
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht ver-
ändert oder umgangen werden.
Der Geräteschalter verhindert den unbeab-
sichtigten Betrieb des Gerätes.
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbe-
absichtigten Start des Gerätes.
Das Überströmventil verhindert eine Über-
schreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pum-
pe wieder ein.
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen um Unfälle oder
Beschädigungen zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen
Fläche abgestellt wird.
Sicherheitseinrichtungen
Geräteschalter
Verriegelung Handspritzpistole
Überströmventil mit Druckschalter
Voraussetzungen für die
Standsicherheit
7DE

– 8
Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim
Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transport-
schäden benachrichtigen Sie bitte ihren
Händler.
Diese Betriebsanleitung beschreibt die
Grundmodelle der auf dem vorderen Um-
schlag aufgeführten Hochdruckreiniger.
In dieser Betriebsanleitung wird die maxi-
male Ausstattung beschrieben. Je nach
Modell gibt es Unterschiede im Lieferum-
fang (siehe Verpackung).
Abbildungen siehe Aus-
klappseiten!
1 Kupplungsteil für Wasser-
anschluss
2 Wasseranschluss mit eingebautem
Sieb
3 Geräteschalter „0/OFF“ / „I/ON“
4 Hochdruckschlauch
5 Dosierregler für Reinigungsmittel
6 Aufbewahrung für Handspritzpistole
7 Hochdruck-Schlauchtrommel
8 Transportgriff
9 Handkurbel für Schlauchtrommel
10 Aufbewahrung Reinigungsmitteltank
mit Anschluss für Reinigungsmittel
11 Aufbewahrung für Zubehör
12 Option
Aufbewahrungshaken für Netzan-
schlussleitung
13 Option
Automatische Aufwicklung für Netzan-
schlussleitung
14 Netzanschlussleitung mit Netzstecker
15 Reinigungsmitteltank mit Verschluss-
deckel
16 Räder
17 Handspritzpistole
18 Verriegelung Handspritzpistole
19 Taste zum Trennen des Hochdruck-
schlauches von der Handspritzpistole
20 Waschbürste
21 Strahlrohr mit Dreckfräser
22 Strahlrohr mit Druckregulierung (Vario
Power)
Sonderzubehör erweitert die Nutzungs-
möglichkeiten Ihres Gerätes. Nähere Infor-
mationen dazu erhalten Sie bei Ihrem
KÄRCHER-Händler.
Dem Gerät lose beigelegte Teile vor Inbe-
triebnahme montieren.

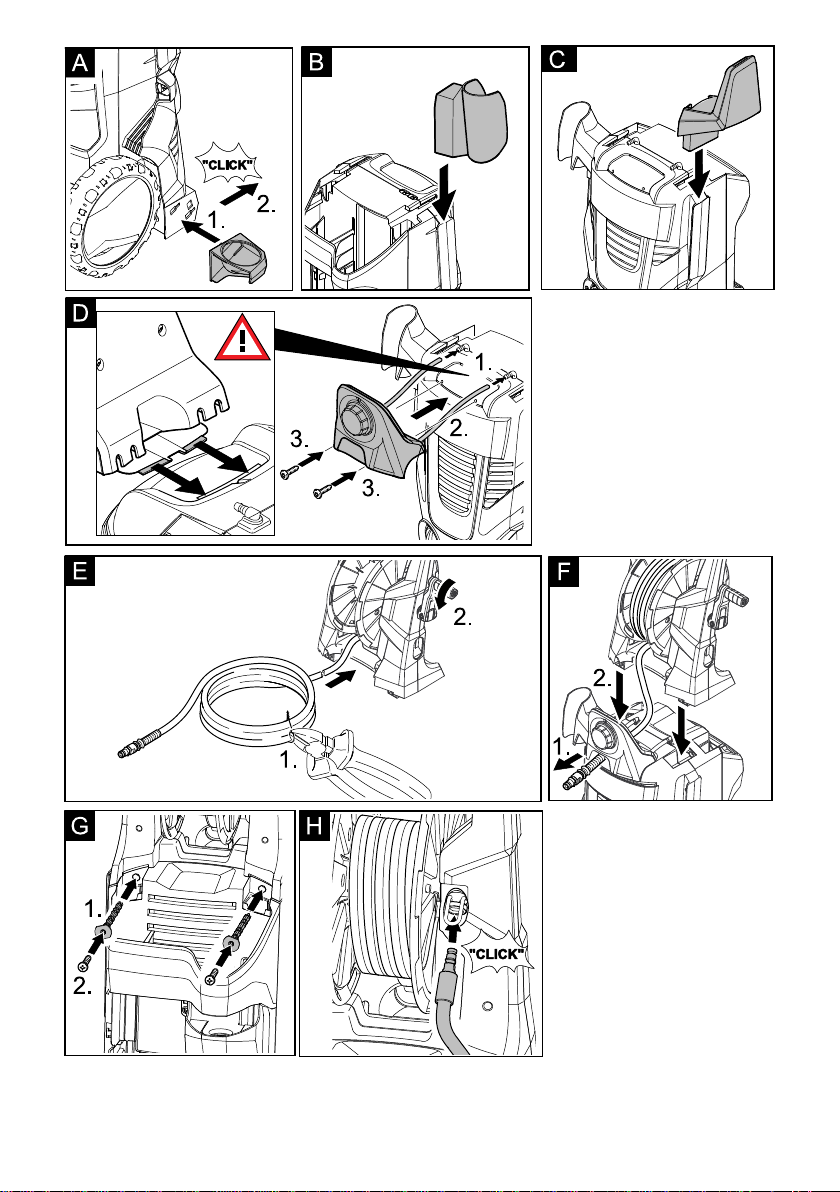

Abbildung
ÎUnteren Halter in Aussparungen setzen
und nach vorne schieben, er rastet hör-
bar ein.
Abbildung
ÎOberen Halter ansetzen und bis An-
schlag nach unten drücken.
Option
Abbildung
ÎOberen Aufbewahrungshaken montie-
ren.
Benötigt werden die zwei mitgelieferten
Schrauben und ein Kreuzschlitz-Schrau-
bendreher PH 2.
Abbildung
ÎBeide Reinigungsmittelschläuche auf
Anschlüsse stecken.
ÎDosierregler aufsetzen und mit zwei
Schrauben befestigen.
Abbildung
ÎHochdruckschlauch auf die Schlauch-
trommel aufwickeln.
Abbildung
ÎDas freie Ende des aufgewickelten
Hochdrucksschlauches durch die Aus-
sparungen am Dosierregler schieben.
Abbildung
ÎTransportgriff aufstecken, Bolzen in die
Bohrungen stecken und verschrauben.
Bedienung
Lieferumfang
Gerätebeschreibung
Sonderzubehör
Vor Inbetriebnahme
Aufbewahrung für Handspritzpistole
montieren
Aufbewahrungshaken für
Netzanschlussleitung montieren
Dosierregler für Reinigungsmittel
montieren
Transportgriff montieren
8 DE

– 9
Abbildung
ÎAnschlussnippel vom kurzen Hoch-
druckschlauch in die Messingaufnahme
drücken, bis dieser hörbar einrastet.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Abbildung
ÎHochdruckschlauch in Handspritzpisto-
le stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
몇Warnung
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!
Hinweis: Verunreinigungen im Wasser
können die Hochdruckpumpe und das Zu-
behör beschädigen. Zum Schutz wird die
Verwendung des KÄRCHER-Wasserfilters
(Sonderzubehör, Bestellnr. 4.730-059)
empfohlen.
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Anschlusswerte siehe Typenschild/Techni-
sche Daten.
ÎEinen gewebeverstärkten Wasser-
schlauch (nicht im Lieferumfang) mit ei-
ner handelsüblichen Kupplung verwen-
den. (Durchmesser mindestens 1/2 Zoll
bzw. 13 mm; Länge mindestens 7,5 m).
Vorsicht
Schlauchkupplungen aus Metall mit Aqua-
stop können zur Beschädigung der Pumpe
führen! Bitte Schlauchkupplung aus Kunst-
stoff oder KÄRCHER Schlauchkupplung
aus Messing verwenden.
Abbildung
ÎMitgeliefertes Kupplungsteil am Was-
seranschluss des Gerätes anschrau-
ben.
Wasserschlauch auf Kupplungsteil des
Gerätes stecken, und an die Wasser-
versorgung anschließen.
Dieser Hochdruckreiniger ist mit dem KÄR-
CHER-Saugschlauch mit Rückschlagventil
(Sonderzubehör, Bestellnr. 4.440-238)
zum Ansaugen von Oberflächenwasser z.
B. aus Regentonnen oder Teichen geeig-
net (Maximale Ansaughöhe siehe techni-
sche Daten).
ÎKÄRCHER-Saugschlauch mit Rück-
schlagventil mit Wasser füllen, an Was-
seranschluss schrauben und in
Regentonne hängen.
ÎGerät vor dem Betrieb entlüften.
Ohne angeschlossenes Strahlrohr das
Gerät einschalten und laufen lassen
(max. 2 Minuten), bis Wasser blasenfrei
an der Pistole austritt. Gerät ausschal-
ten und Strahlrohr wieder anschließen.
Vorsicht
Trockenlauf von mehr als 2 Minuten führt
zu Beschädigungen an der Hochdruck-
pumpe. Baut das Gerät innerhalb von 2 Mi-
nuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei
Störungen“ verfahren.
Abbildung
ÎStrahlrohr in Handspritzpistole einste-
cken und durch 90° Drehung fixieren.
Abbildung
ÎHochdruckschlauch komplett von der
Schlauchtrommel abwickeln. Dabei am
Transportgriff gegenhalten.
Hinweis: Befindet sich die Handkurbel
in Sicherungsposition, diese vorher
nach oben klappen.
Hochdruckschlauch mit
Handspritzpistole verbinden
Wasserversorgung
Wasserversorgung aus Wasserleitung
Wasser aus offenen Behältern
ansaugen
Inbetriebnahme
9DE

– 10
ÎWasserhahn vollständig öffnen.
ÎNetzanschlussleitung komplett abwickeln.
ÎNetzstecker in Steckdose stecken.
ÎGerät einschalten „I/ON“.
몇Gefahr
Durch den austretenden Wasserstrahl an
der Hochdruckdüse wirkt eine Rückstoß-
kraft auf die Handspritzpistole. Für siche-
ren Stand sorgen, Handspritzpistole und
Strahlrohr gut festhalten.
Vorsicht
Vor Reinigungsbeginn sicherstellen dass der
Hochdruckreiniger sicher auf ebenem Unter-
grund steht. Bei der Reinigung Schutzbrille und
Schutzkleidung verwenden.
ÎHebel der Handspritzpistole entsper-
ren.
ÎHebel ziehen, das Gerät schaltet ein.
Hinweis: Wird der Hebel wieder losgelas-
sen, schaltet das Gerät wieder ab. Der
Hochdruck im System bleibt erhalten.
Für die gängigsten Reinigungsaufgaben.
Der Arbeitsdruck ist stufenlos zwischen
„Min“ und „Max“ regelbar.
ÎHebel der Handspritzpistole loslassen.
ÎStrahlrohr auf die gewünschte Stellung
drehen.
Hinweis: Zum Arbeiten mit Reinigungsmit-
tel geeignet, Strahlrohr dazu auf Stellung
„Mix“ drehen.
Für hartnäckige Verschmutzungen.
Nicht zum Arbeiten mit Reinigungsmittel
geeignet.
Vorsicht
Autoreifen, Lack oder empfindlichen Ober-
flächen wie Holz nicht mit dem Dreckfräser
reinigen, Gefahr der Beschädigung.
Zum Arbeiten mit Reinigungsmittel geeignet.
Verwenden Sie zur jeweiligen Reinigungs-
aufgabe ausschließlich KÄRCHER Reini-
gungs- und Pflegemittel, da diese speziell
für die Verwendung mit Ihrem Gerät entwi-
ckelt wurden. Die Verwendung von anderen
Reinigungs- und Pflegemitteln kann zu
schnellerem Verschleiß und dem Erlöschen
der Garantieansprüche führen. Bitte infor-
mieren Sie sich im Fachhandel oder fordern
Sie direkt bei KÄRCHER Informationen an.
Hinweise zum Reinigungsmittel: Die ge-
bräuchlichsten KÄRCHER Reinigungsmit-
tel können für diese Geräte bereits
gebrauchsfertig im Reinigungsmitteltank
mit Verschlussdeckel gekauft werden. So
entfällt das lästige Um- bzw. Einfüllen.
Abbildung
ÎDeckel von Reinigungsmitteltank ab-
nehmen und Reinigungsmitteltank mit
der Öffnung nach unten in den An-
schluss für Reinigungsmittel drücken.
Abbildung
ÎAnsaugmenge der Reinigungsmittellö-
sung mit Dosierregler für Reinigungs-
mittel einstellen.
ÎStrahlrohr mit Druckregulierung (Vario
Power) verwenden.
ÎStrahlrohr auf Stellung „Mix“ drehen.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasser-
strahl zugemischt.
Hinweis: Bei Bedarf können auch die
Waschbürsten zum Arbeiten mit Reini-
gungsmittel verwendet werden.
ÎReinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen.
ÎGelösten Schmutz mit Hochdruckstrahl
abspülen.
Betrieb
Strahlrohr mit Druckregulierung
(Vario Power)
Strahlrohr mit Dreckfräser
Waschbürste
Arbeiten mit Reinigungsmittel
Empfohlene Reinigungsmethode
10 DE

– 11
ÎHebel der Handspritzpistole loslassen.
ÎHebel der Handspritzpistole verriegeln.
ÎBei längeren Arbeitspausen (über 5 Mi-
nuten) zusätzlich das Gerät ausschal-
ten „0/OFF“.
Vorsicht
Den Hochdruckschlauch nur von der
Handspritzpistole oder dem Gerät trennen,
wenn kein Druck im System vorhanden ist.
ÎReinigungsmitteltank aus Aufnahme
herausziehen und mit Deckel verschlie-
ßen. Zur Aufbewahrung um 180 ° ge-
dreht in Aufnahme stellen.
ÎHebel der Handspritzpistole loslassen.
ÎGerät ausschalten „0/OFF“.
ÎWasserhahn schließen.
ÎHebel der Handspritzpistole drücken,
um den noch vorhandenen Druck im
System abzubauen.
ÎGerät von der Wasserversorgung tren-
nen.
몇Warnung
Beim Trennen von Zulauf– oder Hoch-
druckschlauch kann nach dem Betrieb
heißes Wasser aus den Anschlüssen
austreten.
ÎHebel der Handspritzpistole verriegeln.
ÎNetzstecker ziehen.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
ÎGerät am Transportgriff ziehen.
ÎVor liegendem Transport: Reinigungs-
mitteltank aus Aufnahme herausziehen
und mit Deckel verschließen.
ÎGerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
ÎGerät auf einer ebenen Fläche abstellen.
ÎHandkurbel gegen den Uhrzeigersinn
drehen und Hochdruckschlauch voll-
ständig auf die Schlauchtrommel aufwi-
ckeln.
ÎHandspritzpistole mit Strahlrohr in Aufbe-
wahrung für Handspritzpistole stellen.
Abbildung
ÎNetzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät ver-
stauen.
Option
Kurz an Netzanschlussleitung ziehen.
Netzanschlussleitung wird automatisch
aufgewickelt.
Vor längerer Lagerung, z.B. im Winter zu-
sätzlich die Hinweise im Kapitel Pflege be-
achten.
Vorsicht
Gerät und Zubehör vor Frost schützen.
Das Gerät und das Zubehör werden von
Frost zerstört, wenn sie nicht vollständig
von Wasser entleert sind. Um Schäden zu
vermeiden:
ÎGerät vollständig von Wasser entleeren:
Strahlrohr von der Handspritzpistole
trennen.
Gerät einschalten (1/ON) und Hebel der
Handspritzpistole drücken bis kein
Wasser mehr austritt (ca. 1 min).
Gerät ausschalten.
ÎGerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Betrieb unterbrechen
Betrieb beenden
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
Frostschutz
11DE

– 12
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Vor längerer Lagerung, z. B. im Winter:
Abbildung
ÎSieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Das Gerät ist wartungsfrei.
Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteilüber-
sicht finden Sie am Ende dieser Betriebs-
anleitung.
Kleinere Störungen können Sie mit Hilfe
der folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste-
cker ziehen.
Reparaturarbeiten und Arbeiten an elektri-
schen Bauteilen dürfen nur vom autorisier-
ten Kundendienst durchgeführt werden.
ÎHebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
ÎPrüfen ob die angegebene Spannung
auf dem Typenschild mit der Spannung
der Stromquelle übereinstimmt.
ÎNetzanschlussleitung auf Beschädi-
gung prüfen.
ÎEinstellung am Strahlrohr prüfen.
ÎGerät entlüften.
Ohne angeschlossenes Strahlrohr das
Gerät einschalten und laufen lassen
(max. 2 Minuten), bis Wasser blasenfrei
an der Pistole austritt. Gerät ausschal-
ten und Strahlrohr wieder anschließen.
ÎWasserversorgung überprüfen.
ÎSieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Ursache: Spannungsabfall wegen schwa-
chem Stromnetz oder bei Verwendung ei-
nes Verlängerungskabels.
ÎBeim Einschalten zuerst den Hebel der
Handspritzpistole ziehen, dann den Ge-
räteschalter auf „I/ON“ stellen.
ÎHochdruckdüse reinigen: Verschmut-
zungen aus der Düsenbohrung mit ei-
ner Nadel entfernen und von vorne mit
Wasser ausspülen.
ÎWasserzulaufmenge überprüfen.
ÎEine geringe Undichtheit des Gerätes
ist technisch bedingt. Bei starker Un-
dichtheit den autorisierten Kunden-
dienst beauftragen.
ÎStrahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
ÎEinstellung am Dosierregler für Reini-
gungsmittel überprüfen.
ÎSaugschlauch für Reinigungsmittel auf
Knickstellen überprüfen.
Pflege und Wartung
Pflege
Wartung
Ersatzteile
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
Gerät läuft nicht an, Motor brummt
Starke Druckschwankungen
Gerät undicht
Reinigungsmittel wird nicht angesaugt
12 DE

– 13
Technische Änderungen vorbehalten!
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2011/02/01
Technische Daten
EU CH
Elektrischer Anschluss
Spannung
1~50 Hz
220
-240
230 V
Anschlussleistung 2,5 2,2 kW
Netzabsicherung (träge) 16 10 A
Schutzgrad IP X5
Schutzklasse I
Wasseranschluss
Zulaufdruck (max.) 0,6 MPa
Zulauftemperatur (max.) 60 °C
Zulaufmenge (min.) 11 l/min
Max. Ansaughöhe 1,0 m
Leistungsdaten
Arbeitsdruck 13 MPa
Max. zulässiger Druck 15 MPa
Fördermenge, Wasser 8,8 8,2 l/min
Fördermenge,
Reinigungsmittel
0 - 0,3 l/min
Rückstoßkraft der
Handspritzpistole
20 19 N
Maße
Länge K 6.3xx 363 mm
Länge K 6.4xx 404 mm
Breite 448 mm
Höhe 968 mm
Gewicht, betriebsbereit mit Zubehör
K 6.300 20,0 kg
K 6.310 20,4 kg
K 6.450 21,4 kg
K 6.460 21,8 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Unsicherheit K
<2,5
0,3
m/s2
m/s2
Schalldruckpegel LpA
Unsicherheit KpA
76
3
dB(A)
dB(A)
Schallleistungspegel LWA
+ Unsicherheit KWA
93 dB(A)
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.167-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes Konformitätsbewertungs-
verfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 90
Garantiert: 93
CEO Head of Approbation
13DE

English
– 5
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
This high-pressure cleaner is designed for
domestic use only:
–to clean machines, vehicles, buildings,
tools, facades, terraces, garden equip-
ment etc. using a high-pressure water
jet (and detergents if required).
–with accessories, replacement parts
and detergents approved by KÄRCH-
ER. Observe the instructions provided
with these detergents.
The high pressure jet may not
be directed at persons, ani-
mals, live electrical equipment
or at the appliance itself. Pro-
tect the appliance against frost.
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
The packaging material can be recy-
cled. Please do not place the packag-
ing into the ordinary refuse for disposal, but
arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old appli-
ances using appropriate collection sys-
tems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)
Contents
General information . . . . . . . . . . EN 5
Safety instructions. . . . . . . . . . . . EN 6
Operation . . . . . . . . . . . . . . . . . . EN 8
Transport. . . . . . . . . . . . . . . . . . . EN 11
Storage . . . . . . . . . . . . . . . . . . . . EN 11
Maintenance and care . . . . . . . . EN 12
Troubleshooting . . . . . . . . . . . . . EN 12
Technical specifications . . . . . . . EN 13
EC Declaration of Conformity . . . EN 13
General information
Proper Use
Symbols on the machine
Symbols in the operating
instructions
Environmental protection
Warranty
14 EN

– 6
Danger
Never touch the mains plug and the
socket with wet hands.
The appliance must not be used if the
power cord or important parts of the ap-
pliance, e.g. high-pressure hoses, trig-
ger gun or safety devices are damaged.
Check the power cord and mains plug
for damage before every use. If the
power cord is damaged, please arrange
for it to be replaced immediately by an
authorised repair agent or a skilled
electrician
Check the high-pressure hose for dam-
age before every use. Please arrange
for the immediate replacement of a
damaged high-pressure hose.
The appliance may not be used in areas
where a risk of explosion is present.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corre-
sponding safety provisions must be
observed.
High-pressure jets can be dangerous if
improperly used. The jet must not be di-
rected at persons, animals, live electri-
cal equipment or at the appliance itself.
The high-pressure jet must not be di-
rected at other persons or directed by
the user at him/herself to clean clothing
or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres or tyre valves are suscep-
tible to damage from the high-pressure
jet and may burst. The first indication of
this is a discolouration of the tyre. Dam-
aged vehicle tyres/tyre valves are high-
ly dangerous. Ensure that a distance of
at least 30 cm is observed when clean-
ing with the jet!
Risk of explosion!
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This in-
cludes petrol, paint thinner and heating
oil. The spray mist thus generated is
highly inflammable, explosive and poi-
sonous. Do not use acetone, undiluted
acids and solvents as they are damag-
ing to the materials from which the ap-
pliance is made.
몇Warning
The mains plug and the coupling of an
extension cable must be watertight and
must never lay in the water.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi-
cient cable cross-section:
1 - 10 m: 1.5 mm2; 10 - 30 m: 2.5 mm2
Always fully unroll electrical cables from
the cable drum.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high-pressure hos-
es, fixtures and couplings recommend-
ed by the manufacturer.
This appliance is not intended for use
by persons with reduced physical, sen-
sory or mental capabilities.
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
Children should be supervised to pre-
vent them from playing with the appli-
ance.
The operator must use the appliance
correctly. When working with the appli-
ance, he must consider the local condi-
tions and pay due care and attention to
other persons, in particular children,
who are nearby.
Do not use the appliance when there
are other persons around unless they
are also wearing safety equipment.
Wear protective clothing and safety
goggles to protect against splash back
containing water or dirt.
Caution
In case of extended downtimes, switch
the appliance off at the main switch / ap-
pliance switch or remove the mains
plug.
Safety instructions
15EN

– 7
Do not operate the appliance at temper-
atures below 0 °C.
Observe a distance of at least 30 cm
when using the jet to clean painted sur-
faces to avoid damaging paintwork.
Never leave the appliance unattended
when it is in operation.
Make sure that the power cable or ex-
tension cables are not damaged by run-
ning over, pinching, dragging or similar.
Protect the power cable from heat, oil,
and sharp edges.
All current-conducting parts in the work-
ing area must be protected against jet
water.
The appliance may only be connected
to an electrical supply which has been
installed in accordance with IEC 60364.
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate on the
appliance.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max.
30 mA).
Cleaning operations which produce oily
waste water, e.g. engine washes, un-
derbody washes, may only be carried
out using washing stations equipped
with an oil separator.
This appliance was designed to be
used with detergents which are sup-
plied or recommended by the manufac-
turer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
Caution
Safety devices protect the user and must
not be modified or bypassed.
The appliance switch prevents unintention-
al operation of the appliance.
This lock locks the lever of the trigger gun
and prevents the inadvertent start of the ap-
pliance.
The overflow valve prevents the permissi-
ble working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high-pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent ac-
cidents or damage.
–The stability of the appliance is warrant-
ed when it is placed onto an even sur-
face.
Safety Devices
Power switch
Lock trigger gun
Overflow valve with pressure switch
Prerequisites for the appliance's
stability
16 EN

– 8
The scope of delivery of your appliance is il-
lustrated on the packaging. Check the con-
tents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.
These operating instructions describe the
basic models of the high pressure cleaners
shown on the front cover.
These operating instructions describe the
maximum equipment. Depending on the
model, there are differences in the scopes
of delivery (see packaging).
Illustrations on fold-out
pages!
1 Coupling element for
water connection
2 Water connection with integrated sieve
3 Appliance switch "0/OFF“/ „I/ON“
4 High pressure hose
5 Dosage regulator for detergent
6 Storage for trigger gun
7 High-pressure hose drum
8 Transport handle
9 Hand crank for hose drum
10 Storage of detergent reservoir with de-
tergent connection
11 Storage for accessories
12 Option
Storage hook for mains connection cable
13 Option
Automatic coiling for mains cable
14 Mains cable with mains plug
15 Detergent reservoir with locking lid
16 Wheels
17 Trigger gun
18 Lock trigger gun
19 Key to detach the high pressure hose
from the trigger gun
20 Washing brush
21 Spray lance with Dirtblaster
22 Spray lance with pressure regulation
(Vario Power)
Special accessories expand the possibili-
ties of using your appliance. Please contact
your KÄRCHER dealer for further informa-
tion.
Mount loose parts delivered with appliance
prior to start-up.
Illustration
ÎPlace the bottom holder into the recess-
es and push forward until it audibly
locks in.
Illustration
ÎInsert the top holder and push down all
the way.
Option
Illustration
ÎInstall the top storage hook.
You will need the 2 included screws as well
as a Philips screwdriver PH 2.
Illustration
ÎInsert both detergent hoses onto the
hose fittings.
ÎInstall the dosage regulator and con-
nect using 2 screws.
Illustration
ÎWind up the high-pressure hose on the
hose drum.
Illustration
ÎSlide the free end of the coiled high
pressure hose through the recesses on
the dosage regulator.
Illustration
ÎAttach the transport handle, insert the
bolts into the bores and screw them in.
Illustration
ÎPress the connecting fitting from the
short high pressure hose into the brass
intake until it locks into place audibly.
Check the secure connection by pulling
on the high pressure hose.
Operation
Scope of delivery
Description of the Appliance
Special accessories
Before Startup
Install the storage for hand-spray gun
Install the storage hook for the mains
connection cable
Install the dosage regulator for
detergent
Install the transport handle
17EN

– 9
Illustration
ÎPush the high pressure hose into the
trigger gun until it locks audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
몇Warning
According to the applicable regula-
tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con-
sidered non-drinkable.
Caution
Always connect the system separator to
the water supply, never directly to the appli-
ance!
Note: Impurities in the water can damage
the high-pressure pump and accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
Observe regulations of water supplier.
For connection values, see type plate/tech-
nical data.
ÎUse a fibre-reinforced water hose (not
included) with a standard coupling.
(Minimum diameter 1/2 inch (13 mm),
minimum length 7.5 m).
Caution
Hose couplings made of metal with aquas-
top can damage the pump! Please use
plastic couplings or KÄRCHER brass cou-
plings.
Illustration
ÎScrew the supplied coupling element to
the water connection on the appliance.
Push the water supply hose onto the
coupling unit, then connect it to the wa-
ter supply.
This high-pressure cleaner is suited to work
with the KÄRCHER suction hose with back-
flow valve (Optional accessory, order no.
4.440-238) to draw in surface water, e.g.
from water butts or ponds (see specifica-
tions for max. suction height).
ÎFill the KÄRCHER suction hose with
backflow valve with water, screw to wa-
ter supply and hang into the water butt.
ÎRemove air from appliance before oper-
ation.
Switch on the appliance without con-
nection the high-pressure hose (max. 2
minutes) and run it until the water dis-
charging from the high-pressure outlet
is free of bubbles. Switch off appliance
and reconnect high-pressure hose.
Caution
Dry runs lasting longer than two minutes
lead to damages to the high pressure
pump. If the appliance does not build up
pressure within two minutes, switch it off
and proceed as instructed in the Chapter
"Troubleshooting".
Illustration
ÎPush the spray lance into the trigger
gun and fasten it by turning it through
90°.
Illustration
ÎUnwind the high pressure hose from the
hose drum. Hold on to the transport
handle during this procedure.
Note: If the hand crank is in its secured
position, fold it up first.
ÎCompletely open the water tap.
ÎCompletely uncoil the mains cable.
ÎInsert the mains plug into the socket.
ÎTurn on the appliance “I/ON”.
Connect the high pressure hose to the
hand spray gun
Water supply
Water supply from mains
Drawing in water from open reservoirs
Start up
18 EN

– 10
몇Danger
The trigger gun is subjected to a recoil force
when the water jet is discharged. Make
sure that you have a firm footing and are
also holding the trigger gun and spray lance
firmly.
Caution
Prior to cleaning, make sure that the high
pressure is placed safely on level ground.
Wear protective goggles and protective
clothing during the cleaning process.
ÎUnlock the lever on the trigger gun.
ÎPull on the lever of the trigger gun; the
device will switch on.
Note: Release the lever of the trigger gun;
the device will switch off again. High pres-
sure remains in the system.
Carrying out the most common cleaning
tasks. The work pressure can be stageless-
ly regulated between "Min" and "Max".
ÎRelease the lever on the trigger gun.
ÎTurn the spray lance to the desired po-
sition.
Note: Suitable for working with detergent;
for this, turn the spray lance to the "Mix" po-
sition.
For particularly dirty items or areas.
Not suitable for use with detergents.
Caution
Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.
Suitable for use with detergents.
Please use exclusively KÄRCHER deter-
gents and care products to carry out the re-
spective cleaning task, as these were
specifically developed for your appliance.
The use of other detergents and care prod-
ucts may lead to premature wear and can
invalidate your warranty claims. Please ob-
tain information at your local dealer or re-
quest information directly from KÄRCHER.
Notes regarding the detergent: The most
commonly use detergents can be pur-
chased ready to use in their detergent res-
ervoirs with locking lids. This will make the
pesky refilling and filling processes redun-
dant.
Illustration
ÎRemove the lid from the detergent res-
ervoir and press the detergent reservoir
into the detergent connection with the
opening facing down.
Illustration
ÎAdjust the suction volume of the deter-
gent solution by means of the dosage
regulator for detergents.
ÎUse spray lance with pressure regula-
tion (Vario Power).
ÎTurn the spray lance to "Mix" position.
Note: This will mix the detergent with
the water stream.
Note: If required, the washing brushes can
be used to work with detergent.
ÎSpray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
ÎSpray off loosened dirt with the high-
pressure jet.
Operation
Spray lance with pressure regulation
Spray lance with Dirtblaster
Washing brush
Working with detergent
Recommended cleaning method
19EN

– 11
ÎRelease the lever on the trigger gun.
ÎLock the lever on the trigger gun.
ÎDuring longer breaks (more than 5 min-
utes), also turn the appliance off using
the "0/OFF" switch.
Caution
Only separate the high-pressure hose from
the trigger gun or the appliance while there
is no pressure in the system.
ÎRemove the detergent reservoir from
the intake and close it with the lid. To
store, place into the intake rotated by
180°.
ÎRelease the lever on the trigger gun.
ÎTurn off the appliance "0/OFF".
ÎTurn off tap.
ÎPress the lever on the trigger gun to re-
lease any remaining pressure in the
system.
ÎDetach the appliance from the water
supply.
몇Warning
When disconnecting the supply or high
pressure hose, hot water may leak from
the connections after operation.
ÎLock the lever on the trigger gun.
ÎPull out the mains plug.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
ÎPull the appliance by its transport han-
dle.
ÎPrior to horizontal transport: Remove
the detergent reservoir from the intake
and close it with the lid.
ÎSecure the appliance against shifting
and tipping over.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
ÎPark the machine on an even surface.
ÎWind the entire high pressure hose onto
the hose drum by rotating the hand
crank counter-clockwise.
ÎInsert the hand spray gun with the spray
lance into the holder for the hand spray
gun.
Illustration
ÎStow away the mains cable, the high-
pressure hose and accessory at the ap-
pliance.
Option
Pull on the mains cable briefly.
The mains cable is coiled automatically.
Prior to extended storage periods, as dur-
ing the winter, also observe the instructions
in the Care section.
Caution
Protect the appliance and its accessories
against frost.
The appliance and its accessories can get
destroyed through frost if there are any wa-
ter residues in them. To avoid damage to
them:
ÎCompletely drain all water from the ap-
pliance:
Detach spray lance from the trigger
gun.
Switch the appliance on ("I/ON“), press
the trigger gun lever until no further wa-
ter is discharged (approx. 1 min).
Turn off the appliance.
ÎStore the appliance and the entire ac-
cessories in a frost-safe room.
Interrupting operation
Finish operation
Transport
When transporting by hand
When transporting in vehicles
Storage
Storing the Appliance
Frost protection
20 EN
