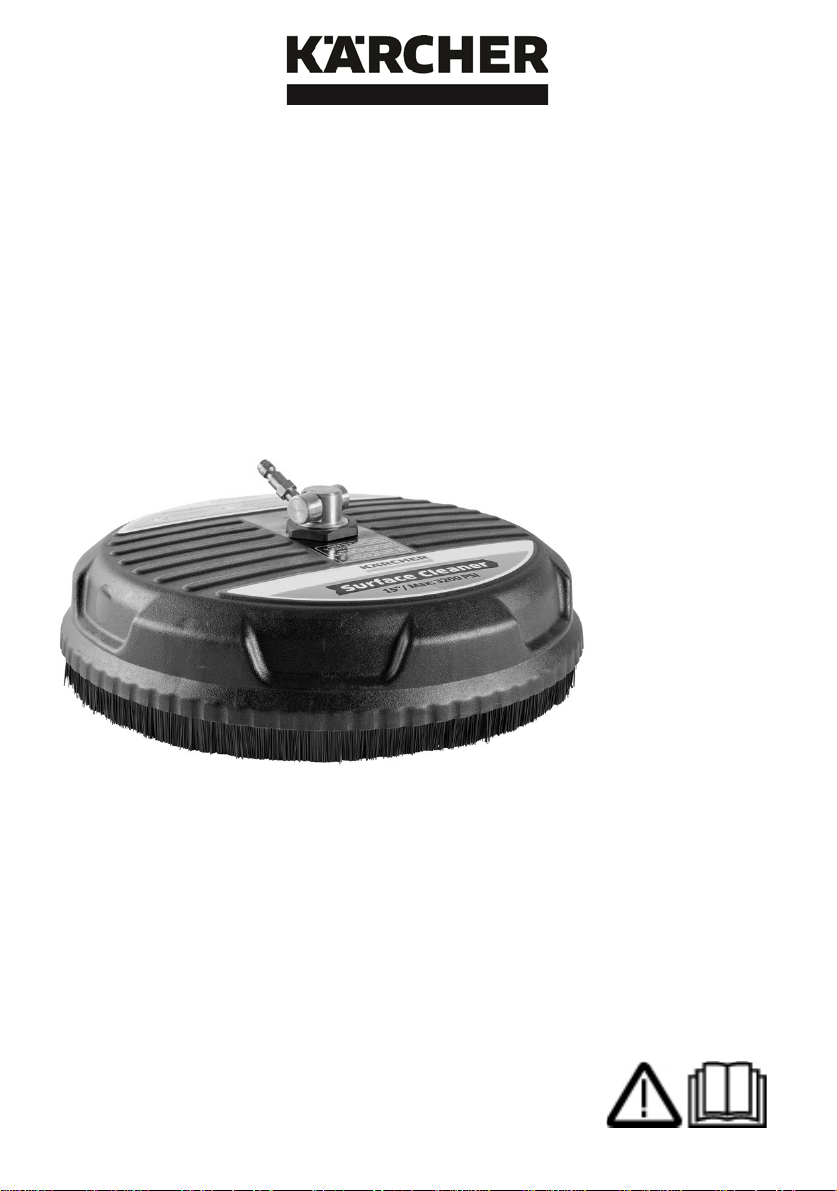

Kärcher 8.641-035.0 User manual

English.........4
Español........8
Français.....12
8.641-532.0 03/16
15” Hard Surface Cleaner

15” Hard Surface Cleaner

12

4English
Please read and
comply with these original instructions
prior to the initial operation of your
appliance and store them for later use
or subsequent owners.
In the U.S. or Canada, please call
1-800-537-4129 for warranty issues
and visit www.karcher-help.com for
technical support and product
assistance.
Call: 01-800-024-13-13 for help or visit
our website: www.karcher.com.mx
1. Surface Cleaner
2. Wand Connection M22
Quick Connect
Indicates “an imminently hazardous
situation which, if not avoided, will
result in death or serious injury.”
Indicates “a potentially hazardous
situation which, if not avoided, could
result in death or injury.”
Indicates “a potentially hazardous
situation which, if not avoided, may
result in minor or moderate injury or in
property damage incidents.”
15” Hard Surface Cleaner
Customer Support USA
and Canada
Customer Support
Mexico
Contents
Model Overview 4
Safety Instructions 5
Intended Use 5
Assembly 6
Operation 6
Maintenance 7
Model Overview
Specifications
15” Hard Surface Cleaner
Operating Pressure 3200 psi Max
Model Number 8.641-035.0
Serial Number
Hazard Levels

English 5
When using this product basic
precautions should always be
followed, including the following:
▬Observe the safety instructions of
your pressure washer.
▬The Surface Cleaner must not be
used by children.
▬Only trigger the gun of the pressure
washer if the Surface Cleaner is on
the surface to be cleaned.
▬Keep all persons/animals clear of the
immediate vicinity of the cleaning
head.
▬Keep hands away from moving parts.
▬Turn off the pressure washer when
examining or changing the Surface
Cleaner and after the completion of
the cleaning operation.
▬Maximum water temperature allowed
is 140 °F/ 60 °C. Follow the instruc-
tions for your pressure washer.
Do not use on windows.
▬The Surface Cleaner is not suited for
scouring or scrubbing.
▬Do not run over freestanding corners.
▬For the optimum setting, test the
Surface Cleaner in an inconspicuous
area.
▬Never operate in the same area for
more than 2 seconds, damage may
occur.
High pressure in Surface Cleaner
area. Risk of injury caused by
improperly locked Surface Cleaner
connection.
▬Make sure you hear the "click" when
inserting the Surface Cleaner tip into
the quick connection.
▬Pull the Surface Cleaner to make
sure it is seated properly before
operating your unit.
The Surface Cleaner can be used with
all Kärcher gasoline pressure washers
with up to 3200 psi.
Use on horizontal surfaces like
driveways, patios, sidewalks, etc. Use
on vertical surfaces like brick walls,
stucco and other siding. (Always test
in inconspicuous area first.)
The Surface Cleaner has not been
designed for commercial use.
Safety Instructions
Intended Use

6English
1. Remove kit contents and instruction
book from packaging. The Surface
Cleaner comes completely
assembled and ready for use.

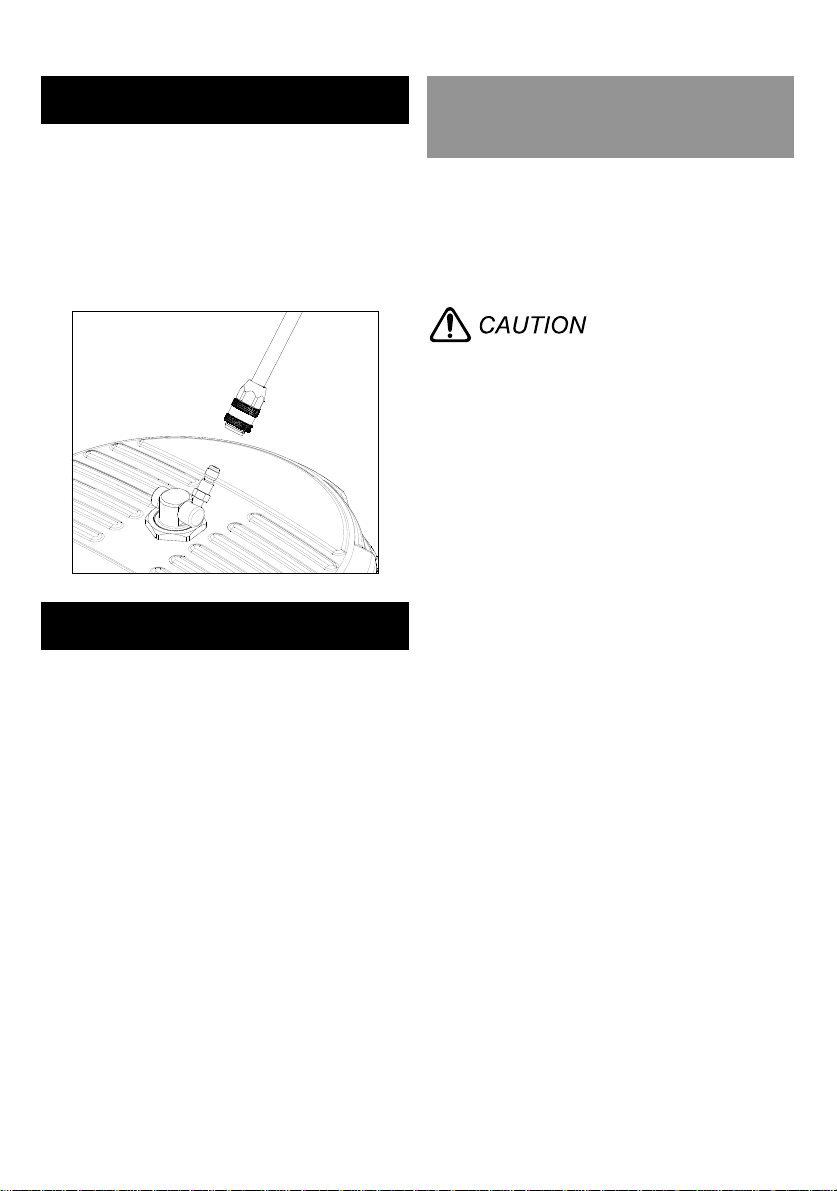

2. Attach the Surface Cleaner’s inlet
plug to the end of the pressure
washer lance.
1. Connect hose to the pressure washer
and start as described in the pressure
washer’s manual.
2. Walk slowly behind the cleaning
deck, cleaning as you move forward.
NOTE: If striping or swirling occurs,
slow your pace. If striping or swirling
continues, the Surface Cleaner skirt
bristles may be worn and in need of
replacement.
When cleaning vertical surfaces,
always hold the Trigger Gun with both
hands. Do not reach under the edge of
the Surface Cleaner while the device
is in operation.
Striking any raised obstacle while
using the Surface Cleaner will cause
damage to the unit. If contact does
occur and causes vibration when
operating, stop use immediately.
Continuing to operate the Surface
Cleaner could result in serious injury.
NOTE: Always squeeze the gun’s
trigger to release and residual pressure
immediately after use. Engage the
trigger lock when not in use.
Assembly
Operation
Cleaning of Vertical
Surfaces

English 7
A clogged or dirty nozzle will result in
excessive pump pressure causing a
pulsing sensation.
1. Turn off the pressure washer and turn
off water supply. Release the residual
pressure by squeezing the gun’s
trigger.
2. Disconnect the Surface Cleaner from
the pressure washer.
3. Using an appropriate sized wrench
(not included) remove the nozzle
from the spray bar.
4. Using a straightened paper clip, free
any foreign material clogging the
nozzle.
5. Use a garden hose to flush debris out
of the nozzle. Direct the flow of water
through the nozzle backward from
the outside to the inside.
6. Reinstall the nozzle to the spray bar.
Tighten securely. Align the nozzle
opening with the spray bar.
7. Reconnect the Surface Cleaner to
the pressure washer.
Maintenance

8Español
Por favor, lea y
cumpla con estas instrucciones origi-
nales antes del uso inicial del aparato
y guarde las mismas para que puedan
ser utilizadas posteriormente o para
los propietarios subsiguientes.
En EE.UU. o Canadá, llame al 1-800-
537-4129 para cuestiones de garantía
y visite www.karcher-help.com para
soporte técnico y asistencia sobre
productos.
Llame al: 01-800-024-13-13 si
necesita ayuda o visite nuestro sitio
web: www.karcher.com.mx
1. Limpiador de superficies
2. Conexión de varilla M22 Conexión
Rápida
Indica "una situación inminentemente
peligrosa que, de no evitarse, causará
la muerte o una lesión grave".
Indica "una situación potencialmente
peligrosa que, de no evitarse, podría
causar la muerte o una lesión".
Indica "una situación potencialmente
peligrosa que, de no evitarse, puede
causar una lesión menor o moderada
o incidentes de daños a la propiedad".
Limpiador de superficies duras 15"
Atención al Cliente en
EE.UU y Canadá
Atención al Cliente
México
Contenido
Descripción del modelo 8
Instrucciones de seguridad 9
Uso previsto 9
Ensamblado 10
Funcionamiento 10
Mantenimiento 11
Descripción del modelo
Especificaciones
Limpiador de superficies duras 15"
Presión operativa 3200 psi
máximo
Número de modelo 8.641-035.0
Número de serie
Hazard Levels

Español 9
Al utilizar este producto siempre se
deben tomar precauciones básicas,
entre las que se incluye:
▬Cumpla las instrucciones de seguri-
dad de su lavadora a presión.
▬La limpiadora de superficies no debe
ser utilizada por niños.
▬Solo dispare la pistola de la lavadora
a presión si el limpiador de
superficies está sobre la superficie a
limpiar.
▬Mantenga a las personas y los ani-
males alejados del cabezal de limp-
ieza.
▬Mantenga las manos lejos de las
piezas en movimiento.
▬Apague la lavadora a presión cuando
examine o cambie el limpiador de
superficies y luego de completar la
limpieza.
▬La temperatura permitida del agua es
140 °F/ 60 °C. Siga las instrucciones
para su lavadora a presión.
No lo utilice en ventanas.
▬El limpiador de superficies no es
adecuado para frotar o fregar.
▬No lo haga funcionar sobre esquinas
autoestables.
▬Para un ajuste óptimo, pruebe el
limpiador de superficies en una zona
no visible.
▬Nunca lo haga funcionar en la misma
zona durante más de 2 segundos, ya
que ello podría ocasionar daños.
Alta presión en la zona del limpiador
de superficies. Riesgo de lesiones por
el cierre incorrecto de la conexión del
limpiador de superficies.
▬Asegúrese de escuchar el "clic" al
insertar la punta del limpiador de
superficies en la conexión rápida.
▬Tire del limpiador de superficies para
comprobar el asiento adecuado
antes de operar su unidad.
El limpiador de superficies se puede
utilizar con todas las lavadoras a alta
presión con gasolina de Kärcher a
una presión de hasta 3200 psi.
Utilice sobre superficies horizontales
como entradas de automóvil, patios,
aceras, etc. Utilice sobre superficies
verticales como paredes de ladrillos,
estuco y otros recubrimientos. (Siem-
pre pruebe en una zona no visible
primero).
El limpiador de superficies no ha sido
diseñado para uso comercial.
Instrucciones de
seguridad
Uso previsto

10 Español
1. Retire el contenido del kit y el manual
de instrucciones del paquete. El lim-
piador de superficies viene completa-
mente ensamblado y listo para el
uso.

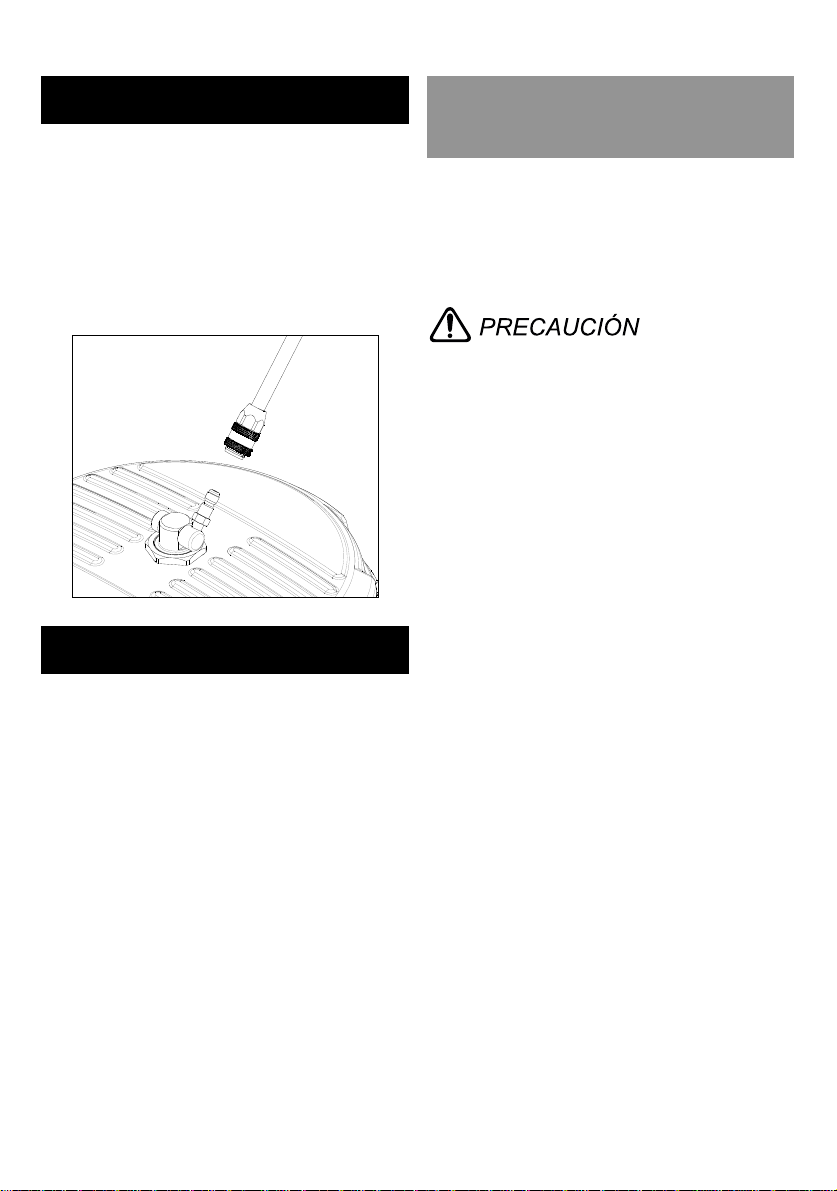

2. Fije el conector de entrada del limpi-
ador de superficies al extremo de la
vara de la lavadora a presión.
1. Conecte la manguera a la lavadora a
presión y hágala funcionar como se
describe en el manual de la lavadora.
2. Camine despacio detrás de la plata-
forma de limpieza, limpiando a
medida que avanza.
NOTE: Si se forman franjas o
remolinos, vaya más despacio. Si se
siguen formando franjas o remolinos,
las cerdas del faldón del limpiador de
superficies pueden estar desgastadas y
necesitar su reemplazo.
Cuando limpie superficies verticales,
mantenga siempre la pistola con
ambas manos. No toque el borde del
limpiador de superficies cuando éste
esté funcionando.
El choque con cualquier obstáculo
elevado mientras se utiliza el limpi-
ador de superficies causará daños a
la unidad. Si se produce este contacto
y causa vibración al funcionar, deje de
usar la unidad inmediatamente. El
hecho de seguir operando el limpiador
de superficies podría provocar graves
lesiones.
NOTE: Apriete siempre el gatillo de la
pistola para liberar cualquier presión
residual inmediatamente luego del uso.
Enganche la traba del gatillo cuando no
está en uso.
Ensamblado
Funcionamiento
Limpieza de superficies
verticales

Español 11
Una boquilla obstruida o sucia resul-
tará en una excesiva presión de
bombeo lo que provocará una
sensación de vibración.
1. Apague la lavadora a presión y el
suministro de agua. Libere la presión
residual apretando el gatillo de pis-
tola.
2. Desconecte el limpiador de superfi-
cies de la lavadora a presión.
3. Utilizando una llave del tamaño adec-
uado (no incluida) retire la boquilla de
la barra de pulverización.
4. Utilizando un clip de papeles
enderezado, libere cualquier mate-
rial extraño que obstruya la boquilla.
5. Utilice una manguera de jardín para
quitar los residuos de la boquilla.
Dirija el chorro de agua para que
pase por la boquilla de afuera hacia
adentro.
6. Reinstale la boquilla en la barra de
pulverización. Ajuste bien. Alinee la
abertura de boquilla con la barra de
pulverización..
7. Vuelva a conectar el limpiador de
superficies a la lavadora a presión.
Mantenimiento

12 Français
Veuillez lire et suivre
ces instructions d'origine avant la première
utilisation de votre appareil et rangez-les
pour une utilisation ultérieure ou pour les
propriétaires subséquents.
Aux États-Unis ou au Canada, veuillez
appeler au 1-800-537-4129 pour toutes
questions relatives à la garantie et visitez
www.karcher-help.com pour obtenir de
l'assistance technique et de l'assistance
avec le produit.
Appelez au : 01-800-024-13-13 pour obte-
nir de l'assistance ou visitez le site Web à
l'adresse : www.karcher.com.mx
1. Nettoyeur de surfaces
2. Connexion M22 à raccord rapide
Indique une " situation imminente et
dangereuse qui, si elle n'est pas
évitée, pourrait provoquer la mort ou
de graves blessures. "
Indique une " situation potentiellement
dangereuse qui, si elle n'est pas
évitée, pourrait provoquer la mort ou
de graves blessures. "
Indique une " situation potentiellement
dangereuse qui, si elle n'est pas
évitée, pourrait provoquer des bless-
ures mineures à modérées ou des
dommages matériels. "
Nettoyeur de surfaces dures de 38 cm (15 po)
Soutien à la clientèle aux
États-Unis et au Canada
Soutien à la clientèle au
Mexique
Table des matières
Aperçu du modèle 4
Instructions sur la sécurité 5
Utilisation prévue 5
Assemblage 6
Fonctionnement 6
Entretien 7
Aperçu du modèle
Spécifications
Nettoyeur de surfaces dures de 38 cm
(15 po)
Pression de
fonctionnement
3200 psi Max
Numéro de modèle 8.641-035.0
Numéro de série
Niveaux de danger

Français 13
Lorsque vous utilisez ce produit, des
précautions de base devraient être
prises, incluant les suivantes :
▬Respectez les instructions sur la
sécurité de votre laveuse à pression
▬Le Nettoyeur de surfaces ne doit pas
être utilisé par des enfants.
▬Appuyez simplement sur la gâchette
du pistolet de la laveuse à pression si
le Nettoyeur de surfaces est sur la
surface devant être nettoyée.
▬Gardez les personnes et les animaux
éloignés de la tête de nettoyage.
▬Gardez vos mains éloignées des
pièces en mouvement.
▬Arrêtez la laveuse à pression lors de
la vérification visuelle ou du change-
ment du Nettoyeur de surfaces et
après avoir accompli une tâche de
nettoyage.
▬La température maximale de l'eau
doit être de 140 °F/ 60 °C. Suivez les
instructions pour votre laveuse à
pression.
N'utilisez pas cet accessoire sur les
fenêtres.
▬Le Nettoyeur de surfaces n'est pas
approprié pour le décapage et le
récurage.
▬Ne passez pas sur des coins
détachés.
▬Pour un réglage optimal, testez le
Nettoyage de surfaces dans un
endroit peu apparent.
▬N'utilisez jamais le Nettoyeur de sur-
faces à un même endroit pendant
plus de 2 secondes, car ceci pourrait
endommager la surface.
La zone du Nettoyeur de surfaces
subira une pression très élevée. Une
connexion mal effectuée avec le Net-
toyeur de surfaces peut entraîner un
risque de blessures.
▬Assurez-vous d'entendre un " clic "
lors de l'insertion de l'extrémité du
Nettoyeur de surfaces dans le rac-
cord rapide.
▬Tirez sur le Nettoyeur de surfaces
pour vous assurer qu'il soit bien
installé avant d'utiliser l'appareil.
Le Nettoyeur de surfaces peut être
utilisé avec toutes les laveuses à
pression à essence Kärcher allant
jusqu'à 3200 psi.
Utilisez cet accessoire sur les sur-
faces horizontales comme les allées,
les terrasses, les trottoirs, etc. Utilisez
cet accessoire sur des surfaces verti-
cales comme des murs de brique, du
stuc et d'autres revêtements
extérieurs. (Testez toujours dans un
endroit peu apparent.)
Le Nettoyeur de surfaces n'a pas été
conçu à des fins non commerciales.
Safety Instructions
Utilisation prévue

14 Français
1. Retirez le contenu et le livret
d'instruction de l'emballage. Le Net-
toyeur de surfaces est entièrement
assemblé et prêt à l'utilisation.
2. Fixez le prise d'entrée du Nettoyeur
de surfaces dans l'extrémité de la
lance de la laveuse à pression.
1. Connectez le boyau à la laveuse à
pression et démarrez celle-ci selon
les instructions apparaissant dans la
laveuse à pression.
2. Marchez lentement sur la terrasse en
nettoyant tout en avançant.
REMARQUE :En cas d'apparition de
marques en bande ou en spirale, ralen-
tissez votre rythme. Si cela se poursuit,
il est possible que les poils de la jupe du
Nettoyeur de surface soient usés et
doivent être remplacés
Lors du nettoyage des surfaces verti-
cales, tenez toujours le pistolet de la
laveuse à pression à deux mains.
N'entrez pas en contact avec le rebord
du Nettoyeur de surfaces lorsque
l'appareil est en fonction.
Le fait d'entrer en contact avec des
objets surélevés en utilisant le Nettoy-
eur de surfaces peut entraîner des
dommages à l'unité. Mettez fin
immédiatement à l'utilisation en cas
de contact et de vibration lors du
fonctionnement. Continuez d'utiliser le
Nettoyeur de surfaces pourrait
entraîner des blessures graves.
REMARQUE :Appuyez toujours sur la
gâchette du pistolet pour libérer la pres-
sion résiduelle immédiatement après
l'utilisation. Engagez le loquet de la
gâchette lorsque l'appareil n'est pas util-
isé.
Assemblage
Fonctionnement
Nettoyage des surfaces
verticales

Français 15
Un embout bouché ou sale entraînera
une pression excessive de la pompe
résultant en une sensation de pulsa-
tion.
1. Éteignez la laveuse à pression et
coupez l'alimentation en eau. Libérez
la pression résiduelle en appuyant
sur la gâchette du fusil.
2. Débranchez le Nettoyeur de surfaces
de la laveuse à pression.
3. En utilisant une clé de taille appro-
priée (non incluse) retirez l'embout de
la barre de vaporisation.
4. Utilisez un trombone déplié et libérez
les débris obstruant l'embout.
5. Utilisez un boyau d'arrosage pour
faire sortir les débris de l'embout.
Dirigez l'eau à travers l'embout dans
le sens inverse, de l'extérieur vers
l'intérieur.
6. Réinstallez l'embout sur la barre de
vaporisation. Vissez fermement.
Alignez l'ouverture de l'embout sur la
barre de vaporisation..
7. Rebranchez le Nettoyeur de surfaces
à la laveuse à pression.
Entretien
