Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Bitte beachten, dass der „100% Tested“
Aufkleber keinesfalls von der Pumpe ent-
fernt werden darf. Nach Entfernen des Auf-
klebers wird keine Garantie mehr für die
Dichtheit der Pumpe gewährt.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist vorwiegend zum Entwässern
bei Überschwemmungen, aber auch zum
Um- und Auspumpen von Behältern, zur
Wasserentnahme aus Brunnen und
Schächten, sowie zum Entwässern von
Booten und Yachten bestimmt, sofern es
sich um Süßwasser handelt.
SCP 16000 (Klarwasserpumpe)
Wasser mit einem Verschmutzungs-
grad bis Korngrösse 5mm
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive voraus-
gesetzt)
Waschlauge
SDP 18000 (Schmutzwasserpumpe)
Wasser mit einem Verschmutzungs-
grad bis Korngrösse 30mm
Alle Förderflüssigkeiten der Pumpe
SCP 16000
몇Warnung
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün-
nung), Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin-
gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Das Gerät ist nicht für einen ununter-
brochenen Pumpbetrieb oder als statio-
näre Installation (z.B. Hebeanlage,
Springbrunnenpumpe) geeignet.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recy-
clingfähige Materialien, die einer
Verwertung zugeführt werden soll-
ten. Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Inhaltsverzeichnis
Inhaltsverzeichnis. . . . . . . . DE . . .1
Allgemeine Hinweise . . . . . DE . . .1
Sicherheitshinweise . . . . . . DE . . .2
Bedienung . . . . . . . . . . . . . DE . . .3
Pflege, Wartung . . . . . . . . . DE . . .4
Transport . . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . DE . . .5
Sonderzubehör. . . . . . . . . . DE . . .6
Hilfe bei Störungen. . . . . . . DE . . .7
Technische Daten. . . . . . . . DE . . .8
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
5DE

– 2
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän-
gerungsleitungen mit ausreichendem
Leitungsquerschnitt.
Stecker und Kupplung einer verwende-
ten Verlängerungsleitung müssen
spritzwassergeschützt sein.
Das Netzanschlusskabel und das Kabel
des Niveauschalters nicht zum Trans-
portieren oder Befestigen des Gerätes
benutzen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Elektrische Schutzeinrichtungen be-
achten:
Tauchpumpen dürfen in Schwimmbe-
cken, Gartenteichen und Springbrun-
nen nur über einen
Fehlerstromschutzschalter mit einem
Nennfehlerstrom von max. 30mA be-
trieben werden. Wenn sich Personen
im Schwimmbecken oder Gartenteich
befinden, darf die Pumpe nicht betrie-
ben werden.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
In Österreich müssen Pumpen zum
Gebrauch in Schwimmbecken und Gar-
tenteichen, die mit einer festen An-
schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei-
nen ÖVE-geprüften Trenn-Transforma-
tor gespeist werden, wobei die
Nennspannung sekundär 230V nicht
überschreiten darf.
Garantie
Symbole in der Betriebsanleitung
Sicherheitshinweise
6 DE

– 3
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder man-
gels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Si-
cherheit zuständige Person beaufsich-
tigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät
spielen.
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge-
räts zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet, wenn es auf einer ebenen
Fläche abgestellt wird.

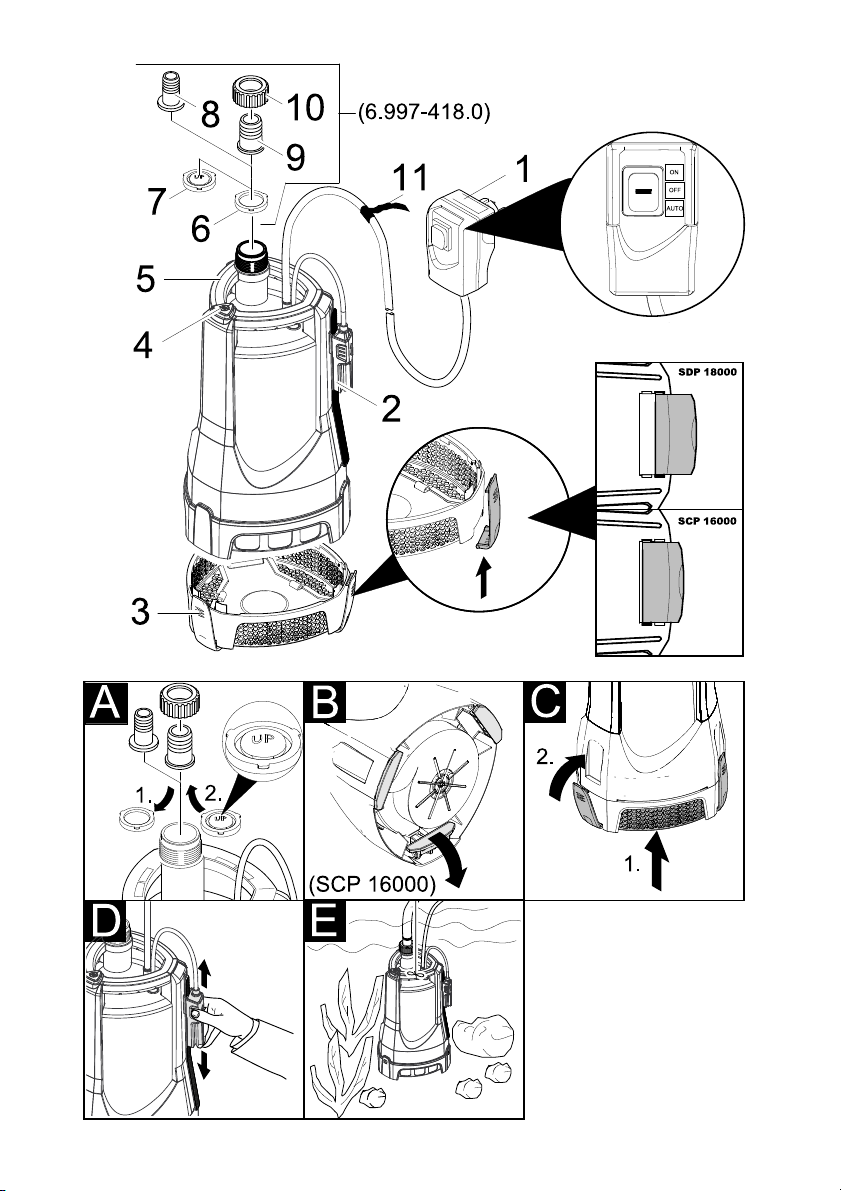

1 Netzanschlusskabel mit Steckerschal-
ter für automatischen / manuellen Be-
trieb
2 Niveauschalter (IQ Level Sensor)
3 Edelstahlvorfilter
4 Entlüftungstaste
5 Tragegriff
6 Flachdichtung
7 Rückschlagventil
8 Schlauchanschluss 1“ (25,4 mm)
9 Schlauchanschluss 11/4“ (31,7mm)
10 Überwurfmutter
11 Kabelbinder
Vor Inbetriebnahme der Pumpe sind unbe-
dingt die Sicherheitshinweise zu beachten!
Abbildung
Überwurfmutter über den ausgewähl-
ten Schlauchanschluss schieben.
Flachdichtung in das Schlauchan-
schlussstück legen.
Soll verhindert werden, dass das im
Schlauch bzw. über der Pumpe stehen-
de Wasser nach deren Ausschalten zu-
rück läuft, wird der Einsatz des
beiliegenden Rückschlagventils emp-
fohlen. Vor dem Einsetzen des Rück-
schlagventils muss die Flachdichtung
entfernt werden. Auf richtige Einbaula-
ge achten.
Schlauchanschluss mit Überwurfmutter
auf die Pumpe schrauben.
Schlauch auf Schlauchanschluss
schieben und mit geeigneter Schlauch-
klemme befestigen.
Hinweis:
Je größer der Schlauchdurchmesser und je
kürzer die Schlauchlänge, desto höher die
Förderleistung.
Abbildung
Bei Arbeiten ohne Vorfilter Klappfüße
ausklappen (nur SCP 16000).
Abbildung
Je nach Verschmutzungsgrad der För-
derflüssigkeit Vorfilter montieren (z.B.
Laub oder Pflanzenfasern).
Abbildung
Im Automatikbetrieb IQ Level Sensor
auf gewünschte Einschalthöhe einstel-
len.
Der IQ Level Sensor kann bei Bedarf
nach oben aus der Führungsschiene
entnommen und separat platziert wer-
den.
Abbildung
Pumpe standsicher auf festem Unter-
grund in der Förderflüssigkeit aufstellen
oder durch ein am Tragegriff befestig-
tes Seil eintauchen.
Voraussetzungen für die Standsi-
cherheit
Bedienung
Gerätebeschreibung
Vorbereiten
7DE

– 4
Der Ansaugbereich darf nicht durch
Verunreinigungen ganz oder teilweise
blockiert werden.
Damit die Pumpe selbstständig ansaugt,
muss der Flüssigkeitsstand mindestens
3cm (SCP 16000), bzw. 8cm (SDP 18000)
betragen.
Ist der Flüssigkeitsstand kleiner als 4cm
(nur SCP 16000), wie im Kapitel Flachsau-
gen beschrieben vorgehen.
Netzstecker in Steckdose stecken und
eine der nachflogend beschriebenen
Betriebsarten wählen.
Im Automatikbetrieb steuert der IQ Level
Sensor den Pumpvorgang. Erreicht der
Flüssigkeitsstand den IQ Level Sensor,
startet die Pumpe. Sinkt der Flüssigkeits-
stand unter den IQ Level Sensor, schaltet
die Pumpe nach 10 - 60 Sekunden, ange-
passt an die Umgebungsbedingungen, au-
tomatisch ab. Die Anpassung an die
notwendige Nachlaufzeit / Pumpzeit führt
die Pumpe automatisch durch. Diese Ein-
stellung bleibt für 24 Stunden gespeichert,
bzw. bis der Netzstecker gezogen wird.
Wird der Netzstecker vor Ablauf der 24
Stunden gezogen oder sind die 24 Stunden
abgelaufen, setzt die Pumpe die Nachlauf-
zeit / Pumpzeit automatisch auf den Aus-
gangswert von 10 Sekunden.
Die Optimierung der Nachlaufzeit / Pump-
zeit vermeidet häufiges Ein- und Ausschal-
ten der Pumpe bei schnell ansteigendem
Wasserpegel. In diesem Fall arbeitet die
Pumpe umso effektiver, je höher der IQ Le-
vel Sensor angebracht ist.
Schalter am Netzstecker auf Stellung
AUTO stellen.
Im manuellen Betrieb bleibt die Pumpe
ständig eingeschaltet.
Schalter am Netzstecker auf Position
ON stellen
Hinweis:
Trockenlauf führt zu erhöhtem Verschleiß,
Pumpe im manuellen Betrieb nicht unbe-
aufsichtigt lassen. Bei Trockenlauf Pumpe
innerhalb von 3 Minuten abschalten.
Im Flachsaugbetrieb können Flüssigkeiten
bis zu einer Resthöhe von 1 mm abgesaugt
werden.
Vorfilter abnehmen
Klappfüße einklappen
Schalter am Netzstecker auf Position
ON stellen
Bei Restflüssigkeiten mit einer Höhe
von weniger als 20 mm Entlüftungstas-
te drücken, oder Pumpe durch Betäti-
gen des Schalters am Netzstecker
mehrmals ein- und ausschalten, bis
Flüssigkeit angesaugt wird
Schalter am Netzstecker auf Position
OFF stellen.
Netzstecker aus Steckdose ziehen.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzstec-
ker ziehen.
Hinweis:
Verschmutzungen können sich ablagern
und zu Funktionsstörungen führen.
Die Pumpe nach jedem Gebrauch mit
klarem Wasser durchspülen.
Vorfilter mit klarem Wasser reinigen.
Insbesondere nach der Förderung von
chlorhaltigem Wasser oder anderen
Flüssigkeiten, die Rückstände hinter-
lassen.
Um ein zuverlässiges Schalten der
Pumpe zu gewährleisten, sollte der IQ
Level Sensor regelmäßig (ca. alle 2 - 3
Monate) mit einem Tuch gereinigt wer-
den.
Betrieb
Automatikbetrieb
Manueller Betrieb
Flachsaugen (nur SCP 16000)
Betrieb beenden
Pflege, Wartung
Pflege
8 DE

– 5
Das Gerät ist wartungsfrei.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Tragegriff hochheben und tra-
gen.
Gerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Gerät an einem frostfreien Ort aufbe-
wahren.
Wartung
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
9DE

– 6

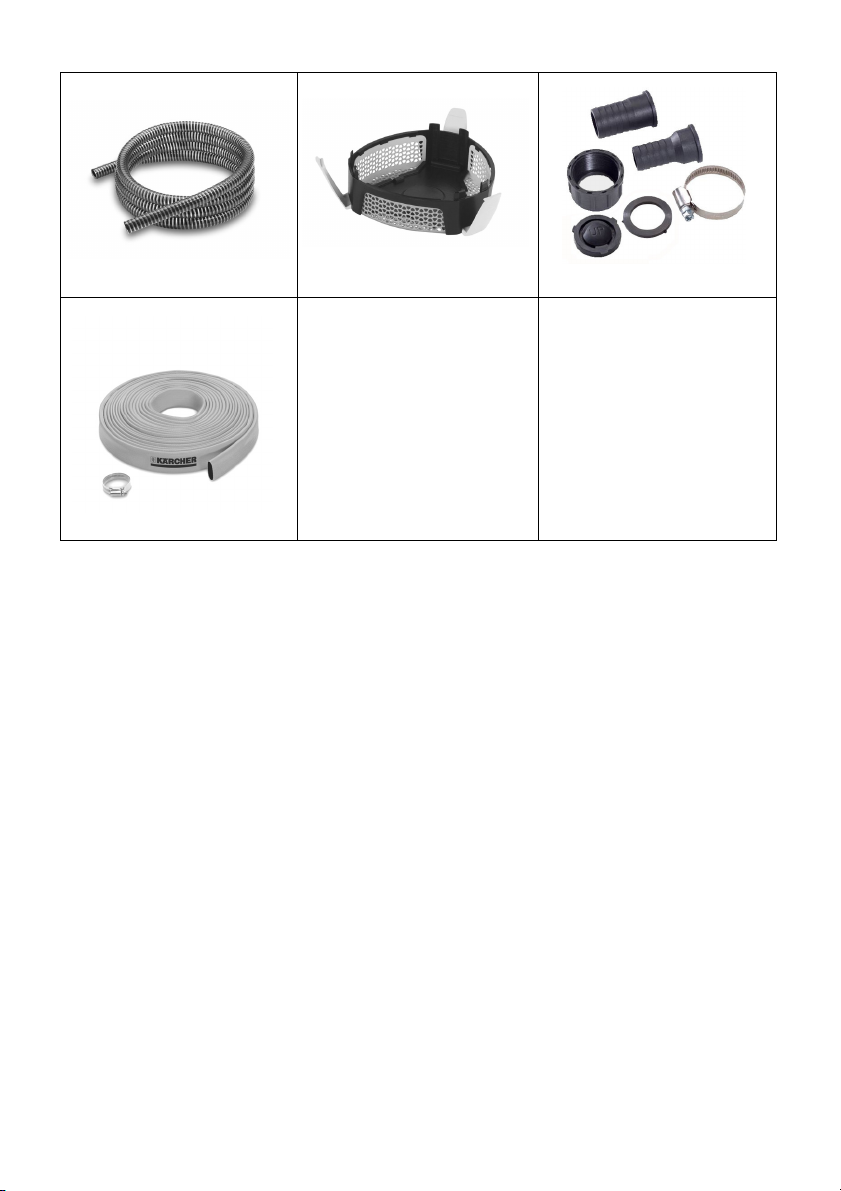

Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4
dieser Anleitung.
6.997-346.0 Saugschlauch Meterwa-
re 1“ (25,4 mm), 25 m
Vakuumfester Spiralschlauch zum Zuschnei-
den von individuellen Schlauchlängen. Kombi-
niert mit Anschlussstücken und Saugfilter als
individuelle Sauggarnitur einsetzbar.
6.997-353.0 Edelstahlvorfilter Der abnehmbare Edelstahlvorfilter erhöht die
Funktionssicherheit der Tauchpumpe und
schützt das Pumpenlaufrad vor Verstopfung.
6.997-418.0 Pumpenanschlussstück
G1 1/4(41,9 mm) inkl.
Rückschlagventil
Vakuumfester Anschluss der Schläuche an die
Pumpe. Passend für 1" (25,4 mm) oder 1 1/4"
(31,7 mm) Schläuche. Mit G 1 1/4 (41,9 mm)
Anschlussgewinde, inkl. Überwurfmutter, zwei
Pumpenanschlussstücken, Flachdichtung und
Rückschlagventil. Um den Rücklauf des Was-
sers in die Pumpe zu verhindern, Rückschlag-
ventil anstatt der Flachdichtung einsetzen..
6.997-419.0 Flachschlauch - Set 1"
(25,4 mm), 10 m
Flexibler Flachschlauch aus PVC und textiler
Gewebeeinlage mit verzinkter Schlauchklemme
25-40 mm. Besonders empfehlenswert bei
Überschwemmungen zum Abtransport von
Wasser. Max. Betriebsdruck: 0,4-0,5 MPa (4-5
bar).
10 DE

– 7
Hilfe bei Störungen
Gefahr
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur
vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Störung Ursache Behebung
Förderleistung nimmt
ab
Ansaugbereich verstopft Netzstecker ziehen und Ansaug-
bereich reinigen.
Förderleistung zu ge-
ring
Förderleistung der Pumpe ist
abhängig von Förderhöhe,
Schlauchdurchmesser und
Schlauchlänge
Max. Förderhöhe beachten, sie-
he technische Daten, ggf. ande-
ren Schlauchdurchmesser oder
andere Schlauchlänge wählen.
Pumpe läuft aber för-
dert nicht
Luft in der Pumpe Entlüftungstaste drücken, oder
Pumpe durch Betätigen des
Schalters am Netzstecker mehr-
mals ein- und ausschalten, bis
Flüssigkeit angesaugt wird
Ansaugbereich verstopft Netzstecker ziehen und Ansaug-
bereich reinigen.
Wasserspiegel unter Mindest-
wasserstand
Pumpe wenn möglich tiefer in
Förderflüssigkeit eintauchen
oder bei SCP 16000 wie im Kapi-
tel Flachsaugen beschrieben vor-
gehen.
Pumpe läuft nicht an
oder bleibt während
des Betriebs plötzlich
stehen
Stromversorgung unterbrochen Sicherungen und elektrische Ver-
bindungen prüfen.
Thermoschutzschalter im Motor
hat die Pumpe wegen Überhit-
zung des Motors abgeschaltet.
Netzstecker ziehen, Pumpe ab-
kühlen lassen, Ansaugbereich
reinigen, Trockenlauf verhindern.
Schmutzpartikel im Ansaugbe-
reich eingeklemmt
Netzstecker ziehen und Ansaug-
bereich reinigen.
IQ Level Sensor stoppt Pumpe Position des IQ Level Sensors
überprüfen.
Pumpe schaltet trotz
eingestelltem IQ Level
Sensor nicht mehr ab
oder nicht mehr ein
IQ Level Sensor ist verschmutzt IQ Level Sensor mit klarem Was-
ser und einem Tuch reinigen.
Pumpe schaltet mehr-
mals hintereinander
ein und aus
Rücklaufendes Wasser aus
dem Schlauch schaltet die
Pumpe wieder ein
Beiliegendes Rückschlagventil
verwenden.
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adres-
se siehe Rückseite.
11DE

– 8
Technische Daten
SCP 16000 SDP 18000
Spannung V 230 - 240 230 - 240
Stromart Hz 50 50
Leistung Pnenn W 900 1100
Max. Fördermenge l/h 16000 18000
Max. Druck MPa
(bar)
0,09
(0,9)
0,09
(0,9)
Max. Förderhöhe m 9 9
Max. Eintauchtiefe m 8 8
Max. Korngröße der förderbaren
Schmutzpartikel
mm 5 30
Max. Feststoffgehalt im Wasser kg/m32,0 10
Gewicht kg 8,2 8,3
Technische Änderungen vorbehalten!
*Die max. Fördermenge ergibt sich aus der Messung ohne eingesetztes Rückschlagventil.
Die mögliche Fördermenge ist umso größer:
- je geringer die Ansaug- und Förderhöhen sind
- je größer die Durchmesser der verwendeten Schläuche sind
- umso kürzer die verwendeten Schläuche sind
- je weniger Druckverlust das angeschlossene Zubehör verursacht
12 DE

– 1
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
Please keep in mind that the label "100%
tested" may not be removed from the
pump. If the label is removed, there will be
no more warranty for the tightness of the
pump.
This appliance has been designed for use in
private households and is not intended for
commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im-
proper use or wrong operations.
The appliance is to be mainly used for remov-
ing water from flooded areas but also for re-
pumping or pumping out containers, for
removing water from wells and shafts as well
for removing water from boats and yachts, as
long as it is fresh water.
SCP 16000 (clear water pump)
Water with a impurities up to a maximum
grain size of 5mm
Water from swimming pool (provided the
dosing of additives is proper)
Washing lye
SDP 18000 (Dirty water pump)
Water with a impurities up to a maximum
grain size of 30mm
all transportable fluids of the SCP 16000
pump
몇Warning
Caustic, slightly inflammable and other
explosive substances such as petrol, pe-
troleum, diluted nitrogen, greases, oils,
salt water and waste water from toilets as
well as sludgy water that has a slower
flow capacity than water, should not be
transported using the pump. The temper-
ature of the transported fluids should not
exceed 35°C.
The appliance is not suitable for continu-
ous pump operation or as a stationary in-
stallations (such as a lifting device,
fountain pump).
The packaging material can be recy-
cled. Please do not place the packag-
ing into the ordinary refuse for disposal, but
arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please ar-
range for the proper recycling of old
appliances. Please dispose your old appli-
ances using appropriate collection systems.
Notes about the ingredients (REACH)
You will find current information about the in-
gredients at:
www.kaercher.com/REACH
Contents
Contents. . . . . . . . . . . . . . . EN . . .1
General information . . . . . . EN . . .1
Safety instructions . . . . . . . EN . . .2
Operation . . . . . . . . . . . . . . EN . . .3
Maintenance and Care. . . . EN . . .4
Transport . . . . . . . . . . . . . . EN . . .4
Storage. . . . . . . . . . . . . . . . EN . . .4
Special accessories . . . . . . EN . . .5
Troubleshooting . . . . . . . . . EN . . .6
Technical specifications . . . EN . . .7
General information
Proper use
Approved fluids that can be drained:
Environmental protection
13EN

– 2
The warranty terms published by the relevant
sales company are applicable in each coun-
try. We will repair potential failures of your ap-
pliance within the warranty period free of
charge, provided that such failure is caused
by faulty material or defects in manufacturing.
In the event of a warranty claim please con-
tact your dealer or the nearest authorized
Customer Service centre. Please submit the
proof of purchase.
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Danger of death
Violating these safety instructions may result
in death through electrocution.
Check the power cord with mains plug for
damage before every use. If the power
cord is damaged, please arrange imme-
diately for the exchange by an authorized
customer service or a skilled electrician.
All electrical sockets should be fixed in an
area that is protected against floods.
Unsuitable extension cables can be haz-
ardous. Only use extension cables out-
doors which have been approved for this
purpose and labelled with a sufficient ca-
ble cross-section.
The plug and coupling of the extension
cable used must be spray watertight.
Do not use the mains cable or the cable
of the level sensor to transport or fasten
the appliance.
To separate the machine from the mains,
pull the plug and not the power cord.
Do not scrape the power cord across
sharp edges and ensure that it does not
get pressed.
The voltage indicated on the type plate
must correspond to the voltage of the
electrical source.
To avoid risks, all repairs and replace-
ment of spare parts may only be carried
out by the authorised customer service
personnel.
Follow the rules for electrical safety of
equipment:
Immersion pumps should be operated in
swimming pools, garden ponds and foun-
tains only using a earth-leakage circuit
breaker with a nominal leakage current of
max. 30 mA. Do not operate the pump if
there are persons located in the swim-
ming pool or the garden pond.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max. 30
mA).
The electrical connection of the system
may only be performed by a qualified
electrician. Please follow the respective
national regulations!
In Austria pumps to be used in swim-
ming pools and garden ponds should be
equipped with a fixed connection line ac-
cording to ÖVE B/EN 60555 Part 1 to 3;
power supply should be via a ÖVE-tested
isolating transformer whereby the sec-
ondary nominal voltage should not ex-
ceed 230V.
This device is not intended for use by per-
sons (including children) with reduced
physical, sensory or mental abilities or
lacking experience and/or knowledge,
unless they are supervised by a person
responsible for their safety or are instruct-
ed by these persons on the use of the de-
vice. Children should be supervised, to
ensure that they do not play with the de-
vice.
Warranty
Symbols in the operating instruc-
tions
Safety instructions
14 EN

– 3
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent acci-
dents or damage.
–The stability of the appliance is warranted
when it is placed onto an even surface.
1 Mains cable with plug switch for auto-
matic/ manual operations
2 Level switch (IQ Level Sensor)
3 Stainless steel prefilter
4 Ventilation button
5 Carrying handle
6 Flat seal
7 Backflow valve
8 Hose connection 1" (25.4 mm)
9 Hose connection 11/4“ (25.4 mm)
10 Union joint
11 Cable connector
Please follow the safety instructions before
start-up!
Illustration
Slide the acorn nut over the selected
hose connection.
Place the flat seal into the hose connec-
tion piece.
If you would like to prevent the water
that is standing in the hose or above the
pump after the pump has been turned
off, we recommend that you use the in-
cluded backflow valve. Before inserting
the backflow valve, the flat seal must be
removed. Pay attention to correct posi-
tioning.
Screw the suction hose with the union
joint on the pump
Push the hose on the hose connection
and fasten it with appropriate hose clip
Note:
The larger the hose diameter and the short-
er the hose, the higher the feed rate.
Illustration
Unfold the folding legs if you are work-
ing without pre-filter (only SCP 16000 ).
Illustration
Install the pre-filter depending on the
level of impurities in the fluid to be trans-
ported (for e.g. leaves or plant fibre).
Illustration
In Automatic mode set the IQ Level
Sensor to the desired switching height.
The IQ Level Sensor can be removed
from the guide rail toward the top and
placed separately if necessary.
Illustration
Place the pump on a level, stabile sur-
face in the liquid to be transported, en-
sure that it is standing firmly or immerse
it using a rope tied to the handle.
The suction area should not be blocked
fully or partially through the impurities.
The liquid level must at least be 3 cm (SCP
16000) and 8 cm (SDP 18000) for the pump
to suck in liquids independently.
If the liquid level is less than 4 cm (only
SCP 16000), proceed according to instruc-
tions in the chapter of flat suction.
Insert the plug in the socket and select
one of the following operating modes.
In the automatic mode, the IQ Level Sensor
controls the pumping operations. The
pump starts when the fluid level reaches
the IQ Level Sensor. The pump switches off
automatically after 10 to 60 seconds (de-
pending on the ambient conditions) when
the fluid level falls below the IQ Level Sen-
sor. The pump automatically conducts the
adaptation to the necessary trail time/pump
time. Thi setting remains saved for a max.
of 24 hours or until the mains plug is pulled
out. If the mains plug is pulled prior to the
24 hour time period, or after the 24 hours
have elapsed, the pump will automatically
Prerequisites for the appliance's
stability
Operation
Description of the Appliance
Preparing the Appliance
Operation
Automatic operation
15EN

– 4
set the trail time/pump time to the set value
of 10 seconds.
The optimising of the trail time/pump time
prevents frequent switching on and off of
the pump during rapidly increasing water
levels. In this case, the pump will work even
more effectively, the higher the IQ Level
Sensor is installed.
Set the switch at the IQ Level Sensor to
AUTO position
In manual opertions the pump remains
switched on continuously.
Set the switch at the level sensor to ON
position
Note:
Dry run leads to increased wear and tear;
do not leave the pump unattended when it
is running. Switch off the pump within 3
minutes of dry running.
In flat suction mode, the fluids can be
sucked off up to 1 mm of residual height.
Remove pre-filter
Fold in the folding feet
Set the switch at the level sensor to ON
position
When the remaining fluids have
reached a height of less than 20 mm,
press the dearation key or switch on/off
the pump many times by pressing the
mains switch till the fluid is sucked off.
Set the switch at the mains plug to OFF
position.
Disconnect the main plug from the
socket.
Danger
Turn off the appliance and remove the
mains plug prior to any care and mainte-
nance work.
Note:
Contaminations can accumulate and lead
to malfunctions.
Rinse the pump with clean water after
use.
Clean the pre-filter with clean water.
Especially after running chlorinated wa-
ter or other liquids that leave residue
behind.
In order to ensure a reliable switching of
the pump, the IQ Level Sensor should
be cleaned with a cloth (at least every 2
to 3 months).
The appliance is maintenance-free.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
Lift appliance by the carrying handle
and carry it.
Secure the appliance against shifting
and tipping over.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
Store the appliance in a frost free area.
Manual operation
Flat suction (only SCP 16000)
Finish operation
Maintenance and Care
Care
Maintenance
Transport
When transporting by hand
When transporting in vehicles
Storage
Storing the Appliance
16 EN

– 5
Special accessories
The figures of the following special accessories can be found on page 4 of these instruc-
tions.
6.997-346.0 Suction hose, by the me-
ter, 1" (25.4mm) 25 m
Vacuum-tight spiral hose, to be cut into individ-
ual lengths. Can be used as individual suction
assembly combined with connections and suc-
tion filters.
6.997-353.0 Stainless steel prefilter The removable stainless steel prefilter increas-
es the functional safety of the immersion pump
and protects the pump impeller from clogging.
6.997-418.0 Pump connection G1 1/4
(41.9 mm) incl. backflow
valve
Vacuum-tight connection of the hoses to the
pump. Fits 1“ (25.4 mm) or 11/4“ (31.7 mm) hos-
es. With G 1 1/4 (41.9 mm) connection thread,
incl. acorn nut, two pump connection pieces, flat
seal and backflow valve. Insert the backflow
valve instead of the flat seal to prevent the water
from returning into the pump.
6.997-419.0 Flat hose - Set 1" (25.4
mm), 10 m
Flexible flat hose made of PVC and woven tex-
tile insert with zinc-coated hose clamp 25 - 40
mm. Especially recommended for floods to
transport the water. Max. operating pressure:
0.4-0.5 MPa (4-5 bar)
17EN

– 6
Troubleshooting
Danger
To avoid risks, all repairs and replacement of spare parts may only be carried out by au-
thorized customer service personnel.
First pull out the plug from the mains before carrying out any tasks on the machine.
Fault Cause Remedy
Pumping capacity is
reducing
Suction area blocked Pull out the mains plug and clean
the suction area
Pumping capacity too
low
The pumping capacity de-
pends on the flow height, hose
diameter and hose length.
Keep max. flow height, see tech-
nical data. If necessary, select a
different hose diameter or hose
length.
Pump runs but does
not transport
Air in the pump Press the deaeration key or
switch on/off the pump many
times at the mains plug by oper-
ating the on/off switch a couple
of times till the fluid is being
sucked
Suction area blocked Pull out the mains plug and clean
the suction area
Water level below minimum
water level
Immerse the pump when possi-
ble in the fluid to be transported
or for SCP 16000 proceed as de-
scribed in flat suction.
Pump does not run or
suddenly comes to a
standstill during oper-
ations
Power supply interrupted Check fuses and electrical con-
nections
Thermal protection switch in
the motor has switched off the
pump as it was overheated.
Pull out the mains plug, let the
pump cool down, clean the suc-
tion area, prevent dry running
Dirt particles have got jammed
into the suction area
Pull out the mains plug and clean
the suction area
Pump operation stopped by IQ
Level Sensor
Check the position of the IQ Lev-
el Sensor.
Pump no longer
switches on or off in
spite of the IQ Level
Sensor
IQ Level Sensor is contaminat-
ed
Clean the IQ Level Sensor with
clear water and a cloth.
Pump switches on and
off consecutively
Water returning from the hose
switches the pump back on.
Use the included backflow valve
Our Kärcher branch will be pleased to help you further in the case of questions or faults.
See address on the reverse.
18 EN

– 7
Technical specifications
SCP 16000 SDP 18000
Voltage V 230 - 240 230 - 240
Current type Hz 50 50
Output Pnom W 900 1100
Max. flow rate l/h 16000 18000
Max. pressure MPa
(bar)
0,09
(0,9)
0,09
(0,9)
Max. flow height m 9 9
Max. immersion depth m 8 8
Max. grain size of the dirt particles
that can be transported
mm 5 30
Max. solid content in the water kg/m32,0 10
Weight kg 8,2 8,3
Subject to technical modifications!
*The max. flow rate is derived from the measurement without the backflow valve installed.
The possible feed volume is even larger:
- the lower the suction and flow heights
- the larger the diameter of the hoses used
- the shorter the hoses used are
- the lower the pressure loss caused by the connected accessories
19EN

– 1
Cher client,
Lire cette notice originale avant
la première utilisation de votre
appareil, se comporter selon ce qu'elle re-
quièrt et la conserver pour une utilisation ul-
térieure ou pour le propriétaire futur.
Prendre en compte que l'autocollant "100%
tested" ne doit en aucun cas être décollé de
la pompe. La garantie pour l'étanchéité de
la pompe est annulée si l'autocollant est
décollé.
Cet appareil ne doit être utilisé que pour un
usage domestique.
Le fabricant décline tout responsabilité en
cas de dommages issus d'une utilisation non
conforme ou incorrecte de l'appareil.
L'appareil est principalement destiné à la
purge d'inondations, mais aussi pour le trans-
vasage et la vidange de récipients, pour pré-
lever de l'eau dans des sources et des puits
ainsi que pour l'asséchage de bateaux et de
yachts, dans la mesure où il s'agit d'eau
douce.
SCP 16000 (pompe à eau claire)
de l'eau avec un degré de salissure avec
granulométrie jusqu'à 5 mm
Eau de piscine (dosage de l'additif selon
les dispositions imposé au préalable)
Eau de lavage
SDP 18000 (pompe à eau sale)
de l'eau avec un degré de salissure avec
granulométrie jusqu'à 30mm
tous les fluides d'alimentation de la
pompe SCP 16000
몇Avertissement
Il est interdit de transporter des subs-
tances corrosives, facilement inflam-
mables ou explosives (par ex. essence,
pétrole, diluant pour laque cellulo-
sique), graisses, huiles, eau salée et
eaux usées en provenance des toilettes
et pour les eaux boueuses dont la fluidi-
té est inférieure à celle de l'eau. La tem-
pérature du fluide transporté ne doit pas
dépasser 35° C.
L'appareil n'est pas approprié pour un
fonctionnement ininterrompu en pompe
ou pour une installation stationnaire (par
ex. installation de levage, pompe de fon-
taine).
Les matériaux constitutifs de l’embal-
lage sont recyclables. Ne pas jeter les
emballages dans les ordures ménagères,
mais les remettre à un système de recyclage.
Les appareils usés contiennent des
matériaux précieux recyclables les-
quels doivent être apportés à un sys-
tème de recyclage. Pour cette raison, utilisez
des systèmes de collecte adéquats afin d'éli-
miner les appareils usés.
Instructions relatives aux ingrédients
(REACH)
Les informations actuelles relatives aux in-
grédients se trouvent sous :
www.kaercher.com/REACH
Table des matières
Table des matières . . . . . . . FR . . .1
Consignes générales . . . . . FR . . .1
Consignes de sécurité . . . . FR . . .2
Utilisation . . . . . . . . . . . . . . FR . . .3
Entretien, maintenance . . . FR . . .5
Transport . . . . . . . . . . . . . . FR . . .5
Entreposage. . . . . . . . . . . . FR . . .5
Accessoires en option . . . . FR . . .6
Assistance en cas de panne FR . . .6
Caractéristiques techniques FR . . .8
Consignes générales
Utilisation conforme
Fluides d'alimentation autorisés :
Protection de l’environnement
20 FR
