Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
Dieses Gerät wurde für den privaten Ge-
brauch entwickelt und ist nicht für die Bean-
spruchungen des gewerblichen Einsatzes
vorgesehen.
Der Hersteller haftet nicht für eventuelle
Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch oder falsche Bedienung
verursacht werden.
Das Gerät ist zum Einsatz als Hauswasser-
werk bestimmt.
Beim Einsatz der Pumpe zur Druckverstär-
kung darf der max. Zuleitungsdruck von 1,0
bar (Pumpeneintritt) nicht überschritten
werden.
Brauchwasser
Brunnenwasser
Quellwasser
Regenwasser
Schwimmbadwasser (bestimmungsge-
mäße Dosierung der Additive voraus-
gesetzt)
몇Warnung
Nicht gefördert werden dürfen ätzende,
leicht brennbare oder explosive Stoffe
(z.B. Benzin, Petroleum, Nitroverdün-
nung), Fette, Öle, Salzwasser und Ab-
wasser aus Toilettenanlagen und
verschlammtes Wasser, das eine gerin-
gere Fließfähigkeit als Wasser hat. Die
Temperatur der geförderten Flüssigkeit
darf 35°C nicht überschreiten.
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpa-
ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recy-
clingfähige Materialien, die einer
Verwertung zugeführt werden soll-
ten. Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
Inhaltsverzeichnis
Inhaltsverzeichnis. . . . . . . . DE . . .1
Allgemeine Hinweise . . . . . DE . . .1
Sicherheitshinweise . . . . . . DE . . .2
Bedienung . . . . . . . . . . . . . DE . . .3
Pflege, Wartung . . . . . . . . . DE . . .4
Transport . . . . . . . . . . . . . . DE . . .4
Lagerung . . . . . . . . . . . . . . DE . . .4
Sonderzubehör. . . . . . . . . . DE . . .5
Hilfe bei Störungen. . . . . . . DE . . .6
Technische Daten. . . . . . . . DE . . .8
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Zugelassene Förderflüssigkeiten:
Umweltschutz
Garantie
Symbole in der Betriebsanleitung
5DE

– 2
몇Warnung
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa-
tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Lebensgefahr
Bei Nichtbeachtung der Sicherheitshinwei-
se besteht Lebensgefahr durch elektri-
schen Strom!
Anschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Be-
schädigte Anschlussleitung unverzüg-
lich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Alle elektrischen Steckerverbindungen
sind im überflutungssicheren Bereich
anzubringen.
Nicht am Netzanschlusskabel, sondern
am Stecker ziehen, um das Gerät vom
Netz zu trennen.
Das Netzanschlusskabel nicht über
scharfe Kanten ziehen und nicht ein-
quetschen.
Das Gerät stand- und überflutungssi-
cher aufstellen.
Die angegebene Spannung auf dem
Typenschild muss mit der Spannung
der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, dür-
fen Reparaturen und der Einbau von
Ersatzteilen nur vom autorisierten Kun-
dendienst durchgeführt werden.
Bei fehlender Wasserzufuhr schaltet
die Pumpe nicht ab. Das Wasser in der
Pumpe erhitzt sich und kann bei Austritt
zu Verletzungen führen!
Pumpe max. 3 Minuten in diesem Be-
triebszustand betreiben.
Tipp: Trockenlaufsicherung (6.997-
355.0), Schwimmerschalter (6.997-
356.0) optional erhältlich!
Die Pumpe darf nicht als Tauchpumpe
verwendet werden.
Bei Verwendung der Pumpe an
Schwimmbecken, Gartenteichen oder
Springbrunnen einen Mindestabstand
von 2m einhalten und Gerät gegen Ab-
rutschen ins Wasser sichern.
Elektrische Schutzeinrichtungen be-
achten:
Pumpen dürfen an Schwimmbecken,
Gartenteichen und Springbrunnen nur
über einen Fehlerstromschutzschalter
mit einem Nennfehlerstrom von max.
30mA betrieben werden. Wenn sich
Personen im Schwimmbecken oder
Gartenteich befinden, darf die Pumpe
nicht betrieben werden.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30mA) zu betreiben.
Der elektrische Anschluss darf nur von
einer Elektrofachkraft vorgenommen
werden. Die nationalen Bestimmungen
hierzu sind unbedingt zu beachten!
In Österreich müssen Pumpen zum
Gebrauch an Schwimmbecken und
Gartenteichen, die mit einer festen An-
schlussleitung ausgestattet sind, nach
ÖVE B/EN 60555 Teil 1 bis 3, über ei-
nen ÖVE-geprüften Trenn-Transforma-
tor gespeist werden, wobei die
Nennspannung sekundär 230V nicht
überschreiten darf.
Das Gerät kann von Kindern ab acht
Jahren und von Personen mit verringer-
ten physischen, sensorischen oder
geistigen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus re-
sultierenden Gefahren verstehen.
Kinder beaufsichtigen, um sicherzustel-
len, dass sie nicht mit dem Gerät spie-
len.
Sicherheitshinweise
6 DE

– 3
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge-
räts zu vermeiden.
–Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen
Fläche abgestellt wird.
Vor Inbetriebnahme der Pumpe sind unbe-
dingt die Sicherheitshinweise zu beachten!
1 Netzanschlusskabel mit Stecker
2 Anschluss G1 (33,3 mm) Saugleitung
3 Anschluss G1 (33,3 mm) Druckleitung
4 Einfüllstutzen mit Vorfilter
5 Druckanzeige
6 Ablassöffnung
7 Rückschlagventil
Abbildung
Vor Inbetriebnahme Druck der Luftfül-
lung im Speicherkessel prüfen. Ggf. im
ausgeschalteten / drucklosen Zustand
auf 2,0 bar nachfüllen.
Abbildung
Gerät gegen Verrutschen sichern (evtl.
verschrauben).
Abbildung
Rückschlagventil montieren.
Vakuumfesten Saugschlauch mit integ-
riertem Rückflussstop an Saugseite an-
schließen.
(als Sonderzubehör erhältlich)
Druckseite zur Geräuschreduzierung
über flexiblen Schlauch mit Drucklei-
tung verbinden.
Abbildung
Um die spätere Entleerung und Druck-
entlastung des Systems zu vereinfa-
chen, empfehlen wir die Montage eines
Ablasshahns zwischen Pumpe und
Saugschlauch / Rückschlagventil.
(nicht im Lieferumfang enthalten)
Abbildung
Deckel am Einfüllstutzen abschrauben
und Wasser bis zum Überlaufen einfül-
len.
Deckel fest auf den Einfüllstutzen
schrauben.
Vorhandene Absperrventile in der
Druckleitung öffnen.
Hinweis: Geringste Undichtigkeiten führen
zu Fehlfunktion.
Netzstecker in Steckdose stecken.
몇Achtung
Pumpe läuft sofort an. Warten bis Pumpe
ansaugt und gleichmäßig fördert, dann Ab-
sperrventile in Druckleitung schließen.
Nach Erreichen des Abschaltdrucks schal-
tet der Druckschalter den Motor aus. Der
Speicherkessel ist jetzt gefüllt, das Haus-
wasserwerk ist betriebsbereit.
Bei fehlender Wasserzufuhr wird der Ab-
schaltdruck nicht erreicht, der Druckschal-
ter kann das Gerät nicht mehr abschalten,
das Wasser im Pumpenkopf erhitzt sich da-
durch bis zur Gerätebeschädigung. In den
Geräten BPP 4000/48 und BPP 4500/50
wird die Stromzufuhr bei Überhitzung durch
einen Thermoschalter unterbrochen. Nach
Abkühlung wird die Stromzufuhr wieder he-
gestellt.
Wir empfehlen zur regulären Absicherung
des Wassermangels den Einsatz einer
Trockenlaufsicherung.
몇Achtung
System steht unter Druck!
(Druck siehe Kapitel technische Daten)
Netzstecker aus Steckdose ziehen.
Voraussetzungen für die Standsi-
cherheit
Bedienung
Gerätebeschreibung
Vorbereiten
Betrieb
Betrieb beenden
7DE

– 4
Gefahr
Vor allen Wartungs- und Reinigungsarbei-
ten Netzstecker ziehen.
System steht unter Druck!
Vor dem Öffnen von Einfüll- oder Ab-
lassdeckel bzw. vor dem Trennen von Lei-
tungsverbindungen, Absperrventil auf
Druckseite öffnen und System über Ablas-
shahn (im Fachhandel erhältlich) entlee-
ren.
Abbildung
Vorfilter regelmäßig auf Verschmutzun-
gen kontrollieren. Bei sichtbaren Ver-
schmutzungen wie folgt vorgehen:
Deckel am Einfüllstutzen abschrauben.
Vorfilter entnehmen und unter fließen-
dem Wasser reinigen.
Abbildung
Druck der Luftfüllung im Speicherkessel
jährlich prüfen. Ggf. im ausgeschalteten
/ drucklosen Zustand auf 2,0 bar nach-
füllen (Gerät ausstecken, Wasserhahn
öffnen).
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den beim Transport das Gewicht des Gerä-
tes beachten (siehe technische Daten).
Gerät am Tragegriff hochheben und tra-
gen.
Gerät gegen Verrutschen und Kippen
sichern.
Vorsicht
Um Unfälle oder Verletzungen zu vermei-
den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech-
nische Daten).
Gerät an einem frostfreien Ort aufbe-
wahren.
Pflege, Wartung
Pflege
Wartung
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
8 DE

– 5
Sonderzubehör
Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4
dieser Anleitung.
6.997-350.0 Sauggarnitur 3,5m Komplett anschlussfertiger, vakuumfester Saug-
schlauch mit Saugfilter und Rückflussstopp. Auch
als Verlängerung des Saugschlauchs verwendbar.
3/4“ (19mm) Schlauch mit G1 (33,3mm) An-
schlussgewinde.
6.997-349.0 Sauggarnitur 7,0m
6.997-348.0 Saugschlauch 3,5m Komplett anschlussfertiger, vakuumfester Saug-
schlauch zum Direktanschluss an die Pumpe. Zur
Verlängerung der Sauggarnitur oder zur Verwen-
dung mit Saugfiltern. 3/4“ (19mm) Schlauch mit G1
(33,3mm) Anschlussgewinde.
6.997-347.0 Saugschlauch Me-
terware 3/4“ (19
mm), 25 m
Vakuumfester Spiralschlauch zum Zuschneiden
von individuellen Schlauchlängen. Kombiniert mit
Anschlussstücken und Saugfilter als individuelle
Sauggarnitur einsetzbar.
6.997-346.0 Saugschlauch Me-
terware 1“ (25,4
mm), 25 m
6.997-360.0 Saugschlauch für
Rammbrunnen und
Rohrleitungen
Vakuumfester Spiralschlauch zum Anschluss an
der Saugseite der Pumpe. 1“(25,4mm) Schlauch
mit beidseitigem G1(33,3mm) Anschlussgewinde.
Achtung: Der Saugschlauch darf nicht als Druck-
schlauch eingesetzt werden.
6.997-345.0 Saugfilter Basic 3/4“
(19mm)
Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verkürzt die Wiederansaugzeit.
(Inklusive Schlauchklemmen)
6.997-342.0 Saugfilter Basic 1“
(25,4mm)
6.997-341.0 Saugfilter Premium Zum Anschluss an die Saugschlauch-Meterware.
Der Rückflussstopp verkürzt die Wiederansaugzeit.
(Inklusive Schlauchklemmen). Robuste Metall-
Kunststoff-Ausführung. Passend für 3/4“ (19mm)
oder 1“ (25,4mm) Schläuche.
6.997-343.0 Vorfilter (Durchfluss
bis 3000 l/h)
Pumpenvorfilter zum Schutz der Pumpe vor groben
Schmutzpartikeln oder Sand. Der Filtereinsatz
kann zur Reinigung entnommen werden. Mit G1
(33,3mm) Anschlussgewinde.
6.997-344.0 Vorfilter (Durchfluss
bis 6000 l/h)
9DE

– 6
6.997-359.0 Pumpenanschluss-
stück G1 (33,3mm)
Passend für 3/4“(19mm) oder 1“(25,4mm) Schläu-
che. Mit G1 (33,3mm) Anschlussgewinde. Inklusive
Rückschlagventil, Flachdichtung und Schlauch-
klemme. Bei Verwendung für Gartenpumpen die
Flachdichtung einsetzen.
6.997-358.0 Anschlusssatz Ba-
sic G1 (33,3mm)
Zum Anschluss von 1/2“ (12,7mm) Wasserschläu-
chen an Pumpen mit G1 (33,3mm) Anschlussge-
winde.
6.997-340.0 Anschlusssatz Pre-
mium G1 (33,3mm)
Zum Anschluss von 3/4“ (25,4mm) Wasserschläu-
chen an Pumpen mit G1 (33,3mm) Anschlussge-
winde. Für erhöhten Wasserdurchfluss.
6.997-356.0 Schwimmerschalter Schaltet die Pumpe in Abhängigkeit vom Wasser-
stand des Wasserreservoirs automatisch ein und
aus. Mit 10m Spezial-Anschlusskabel.
6.997-355.0 Trockenlaufsiche-
rung
Läuft kein Wasser durch die Pumpe, schützt die
Trockenlaufsicherung die Pumpe vor Schäden und
schaltet diese automatisch ab. Mit G1 (33,3mm)
Anschlussgewinde.
6.997-417.0 Druckausgleichs-
schlauch 3/4“
(19mm), 1m
Anschlussschlauch zum Druckausgleich in der
Hauswasserinstallation. Zum Anschluss der Pum-
pe an starre Rohrleitungssysteme. Zudem verhin-
dert internes Speichervolumen im Schlauch
häufiges Ein- und Ausschalten der Pumpe.
Hilfe bei Störungen
Gefahr
Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen
nur vom autorisierten Kundendienst durchgeführt werden.
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Störung Ursache Behebung
Pumpe läuft
aber fördert
nicht
Luft in der Pumpe siehe Kapitel „Vorbereiten“ Abb. E
Luft kann an der Druckseite
nicht entweichen
Entnahmestelle an der Druckseite öff-
nen
Pumpe läuft
nicht an oder
bleibt während
des Betriebs
plötzlich stehen
Stromversorgung unterbro-
chen
Sicherungen und elektrische Verbin-
dungen prüfen.
Thermoschutzschalter im Mo-
tor hat die Pumpe wegen
Überhitzung des Motors abge-
schaltet.
Netzstecker ziehen, Pumpe abkühlen
lassen, Ansaugbereich reinigen,
Trockenlauf verhindern.
10 DE

– 7
Pumpe schal-
tet sich selbst
aus und auch
wieder ein
(BPP 4000/48
und BPP 4500/
50)
Thermoschutzsicherung hat
die Pumpe zum Schutz vor
Überhitzung abgeschaltet
bzw. nach Abkühlung wieder
eingeschaltet.
Um einer Wiederholung vorzubeugen
sollte das System auf Leckagen über-
prüft und abgedichtet werden.
Motor läuft
nach dem Ab-
schalten sofort
wieder an
Druck im System geht verloren Verbindungen inklusive Dichtungen
überprüfen und Wasseraustritt kont-
rollieren.
Geringste Undichtheiten wirken sich
auf den Betrieb aus.
Luftdruck im Speicherkessel
ist zu niedrig.
Speicherkessel mit 2,0 bar befüllen.
Siehe Kapitel „Wartung“ Abb. A
Rückschlagventil schließt nicht
richtig
Rückschlagventil auf Saugseite über-
prüfen.
Membran im Druckkessel de-
fekt
Membran erneuern
Förderleistung
nimmt ab oder
ist zu gering
Saugfilter oder Rückschlag-
ventil verunreinigt
Saugfilter bzw. Rückschlagventil rei-
nigen
Förderleistung der Pumpe ist
abhängig von der Förderhöhe
und der angeschlossenen Pe-
ripherie
Max. Förderhöhe beachten, siehe
technische Daten, ggf. anderen
Schlauchdurchmesser oder andere
Schlauchlänge wählen.
Vorfilter verunreinigt Vorfilter entnehmen und unter fließen-
dem Wasser reinigen.
Vibrierendes
Geräusch bei
Wasserentnah-
me
Membran im Druckkessel vib-
riert
Betriebsbedingtes Geräusch das
durch Reduzieren des Drucks der
Luftfüllung im Speicherkessel besei-
tigt werden kann.
Störung Ursache Behebung
Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter.
Adresse siehe Rückseite.
11DE

– 8

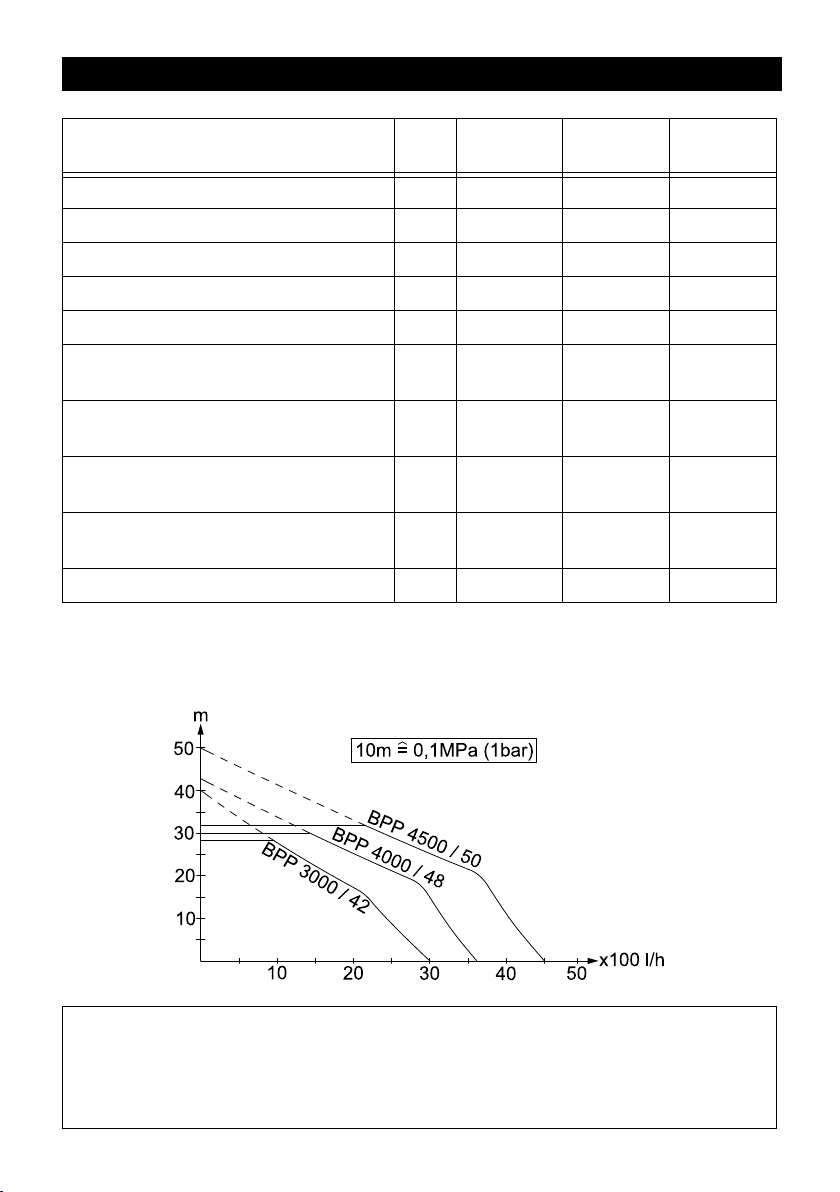

Technische Daten
BPP
3000/42
BPP
4000/48
BPP
4500/50
Spannung V 230 - 240 230 - 240 230 - 240
Frequenz Hz 50 50 50
Leistung Pnenn W 700 900 1200
Max. Fördermenge l/h 3000 3700 4500
Max. Ansaughöhe m 8 8 8
Max. Druck der Pumpe MPa
(bar)
0,40
(4,0)
0,43
(4,3)
0,50
(5,0)
Arbeitsdruck MPa
(bar)
0,17-0,28
(1,7 - 2,8)
0,17-0,30
(1,7 - 3,0)
0,17-0,32
(1,7 - 3,2)
Max. Druck der Luftfüllung im Speicher-
kessel
MPa
(bar)
0,18-0,2
(1,8 - 2,0)
0,18-0,2
(1,8 - 2,0)
0,18-0,2
(1,8 - 2,0)
Max. zulässiger Innendruck im Spei-
cherkessel
MPa
(bar)
0,50
(5,0)
0,50
(5,0)
0,50
(5,0)
Gewicht kg 16 16 17
Technische Änderungen vorbehalten!
Betriebsdruck und Fördermenge ist abhängig von der Ansaughöhe und der ange-
schlossenen Peripherie!
Die mögliche Fördermenge ist umso größer:
- je geringer die Ansaug- und Förderhöhen sind
- je größer die Durchmesser der verwendeten Schläuche sind
- umso kürzer die verwendeten Schläuche sind
- je weniger Druckverlust das angeschlossene Zubehör verursacht
12 DE

– 1
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
This appliance has been designed for use
in private households and is not intended
for commercial use.
The manufacturer is not responsible for any
damages that may occur on account of im-
proper use or wrong operations.
The device is meant for use as house water
tank.
While using the pump for pressure build-up,
the maximum supply pressure of 1.0 bar
(pump entry) should not be exceeded.
Used water
Well water
Water source
Rain water
Water from swimming pool (provided
the dosing of additives is proper)
몇Warning
Caustic, slightly inflammable and other
explosive substances such as petrol,
petroleum, diluted nitrogen, greases,
oils, salt water and waste water from
toilets as well as sludgy water that has
a slower flow capacity than water,
should not be transported using the
pump. The temperature of the trans-
ported fluids should not exceed 35°C.
The packaging material can be recy-
cled. Please do not place the pack-
aging into the ordinary refuse for disposal,
but arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of
old appliances. Please dispose your old ap-
pliances using appropriate collection sys-
tems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
The warranty terms published by the rele-
vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man-
ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Danger
Immediate danger that can cause severe
injury or even death.
몇Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Contents
Contents. . . . . . . . . . . . . . . EN . . .1
General information . . . . . . EN . . .1
Safety instructions . . . . . . . EN . . .2
Operation . . . . . . . . . . . . . . EN . . .3
Maintenance and Care. . . . EN . . .4
Transport . . . . . . . . . . . . . . EN . . .4
Storage. . . . . . . . . . . . . . . . EN . . .4
Special accessories . . . . . . EN . . .5
Troubleshooting . . . . . . . . . EN . . .6
Technical specifications . . . EN . . .8
General information
Proper use
Approved fluids that can be drained:
Environmental protection
Warranty
Symbols in the operating instruc-
tions
13EN

– 2
Danger of death
Violating these safety instructions may re-
sult in death through electrocution.
Check the power cord with mains plug
for damage before every use. If the
power cord is damaged, please arrange
immediately for the exchange by an au-
thorized customer service or a skilled
electrician.
All electrical sockets should be fixed in
an area that is protected against floods.
To separate the machine from the
mains, pull the plug and not the power
cord.
Do not scrape the power cord across
sharp edges and ensure that it does not
get pressed.
Install the appliance in a safe position at
a place protected against flooding.
The voltage indicated on the type plate
must correspond to the voltage of the
electrical source.
To avoid risks, all repairs and replace-
ment of spare parts may only be carried
out by the authorised customer service
personnel.
The pump does not switch off if there is
no water supply. The water in the pump
gets heated and can cause injury when
it comes out!
The pump may be operated for maxi-
mum 3 minutes in this operating status.
Tip: Dry run protection ((6.997-355.0),
swimmer switch (6.997-356.0) are
available as options!
Do not use this pump as an immersion
pump.
When using the pump near to pools,
garden ponds or fountains, observe a
minimum distance of 2m and safeguard
the device against slipping into the wa-
ter.
Follow the rules for electrical safety of
equipment:
Only operate pumps near to pools, gar-
den ponds or fountains, if they are
equipped with an earth leakage circuit
breaker with a nominal error current of
max. 30 mA. It is not permitted to acti-
vate the pump, if persons are in the pool
or garden pond.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max. 30
mA).
The electrical connection of the system
may only be performed by a qualified
electrician. Please follow the respective
national regulations!
In Austria pumps to be used in swim-
ming pools and garden ponds should
be equipped with a fixed connection line
according to ÖVE B/EN 60555 Part 1 to
3; power supply should be via a ÖVE-
tested isolating transformer whereby
the secondary nominal voltage should
not exceed 230V.
The appliance may be used by children
over the age of eight and individuals
with limited physical, sensory or cogni-
tive abilities or lack of experience and
knowledge if they are under supervision
or were instructed regarding the safe
use of the appliance and understand
the resulting risks.
Supervise children to prevent them
from playing with the appliance.
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent ac-
cidents or damage.
–The stability of the appliance is warrant-
ed when it is placed onto an even sur-
face.
Safety instructions
Prerequisites for the appliance's
stability
14 EN

– 3
Please follow the safety instructions before
start-up!
1 Power cord with plug
2 Connection G1(33.3mm) Suction pipe
3 Connection G1(33.3mm) Pressure pipe
4 Filling nozzle with pre-filter
5 Pressure display
6 Drain opening
7 Backflow valve
Illustration
Before start-up, check the pressure of
the air filling in the storage boiler. If nec-
essary, refill up to 2.0 bar in switched off
/ zero-pressure state.
Illustration
Secure device against slipping off (fix it
with screws, if needed).
Illustration
Install the non-return valve.
Connect the vacuum-proof suction
hose with integrated backflow stop on
the suction side.
(available as optional accessory)
Connect the pressure side for noise re-
duction to the pressure pipe via flexible
hose.
Illustration
To simplify the subsequent discharge
and pressure release of the system, we
recommend that a release cock be in-
stalled between pump and suction hose
/ non-return valve.
(not included in delivery)
Illustration
Unscrew the lid of the filling nozzle and
fill in water till it overflows.
Screw on the lid on the filling nozzle.
Open existing shutoff valves in the
pressure pipe.
Note: Even the smallest of leakages leads
to malfunctioning.
Insert the mains plug into the socket.
몇Caution
Pump starts running immediately. Wait till
the pump sucks in and pumps uniformly,
then shut the gate valve in the pressure
pipe. The pressure switch deactivates the
motor when the shut-off pressure is
reached. The storage boiler is now full; the
domestic water supply system is ready for
operation.
If there is a lack of supplied water, the
switch-off pressure is not reached; the
pressure switch cannot shut off the appli-
ance, the water in the pump head will then
heat up enough to damage the appliance.
In models BPP 4000/48 and BPP 4500/50,
the supplied power is interrupted by a ther-
mal switch if there is an overheated condi-
tion. The supplied power is switched back
on after the appliance has cooled off.
We recommend installing a dry run protec-
tion unit to regulate the lack of water situa-
tion.
몇Caution
System is under pressure!
(For pressure details see chapter on tech-
nical specifications)
Disconnect the main plug from the
socket.
Operation
Description of the Appliance
Preparing the Appliance
Operation
Finish operation
15EN

– 4
Danger
Pull out the mains plug before doing any
maintenance or cleaning jobs.
System is under pressure!
After opening the filling or drain lid or before
separating the pipes, open the locking
valve on the pressure side and empty the
system via the drain tap (available in
plumbing stores).
Illustration
Check pre-filter regularly for dirt. If it is
visibly dirty, proceed as follows:
Unscrew the lid of the filling nozzle.
Remove the pre-filter and clean it under
flowing water.
Illustration
Check the pressure of the air filling in
the storage boiler annually. If neces-
sary, refill up to 2.0 bar in switched off /
zero-pressure state (disconnect device,
open the water cock).
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
Lift appliance by the carrying handle
and carry it.
Secure the appliance against shifting
and tipping over.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
Store the appliance in a frost free area.
Maintenance and Care
Care
Maintenance
Transport
When transporting by hand
When transporting in vehicles
Storage
Storing the Appliance
16 EN

– 5
Special accessories
The figures of the following special accessories can be found on page 4 of these instruc-
tions.
6.997-350.0 Suction assembly,
3.5 m
Complete, ready to connect, vacuum-tight suction
hose with suction filter and backflow preventer. Can
also be used as an extension for the suction hose.
3/4“ (19 mm) hose with G1 (33.3 mm) threaded
connection.
6.997-349.0 Suction assembly,
7.0m
6.997-348.0 Suction hose 3.5m Complete ready to connect, vacuum tight suction
hose for direct connection to the pump. To extend
the suction assembly or for use with suction filters.
3/4“ (19 mm) hose with G1 (33.3 mm) threaded
connection.
6.997-347.0 Suction hose, by the
meter, 3/4" (19 mm)
25 m
Vacuum-tight spiral hose, to be cut into individual
lengths. Can be used as individual suction assem-
bly combined with connections and suction filters.
6.997-346.0 Suction hose, by the
meter, 1" (25.4mm)
25 m
6.997-360.0 Suction hose for
driven well and pipe-
lines
Vacuum-tight spiral hose to be connected on the
suction side of the pump. 1“ (25.4 mm) hose with
threaded connection G1 (33.3 mm) on both ends.
Caution: The suction hose may not be used as a
pressure hose.
6.997-345.0 Suction filter Basic
3/4“(19 mm)
To be connected to the suction hose meter length.
The backflow preventer shortens the re-suction
time. (including hose clamps)
6.997-342.0 Suction filter Basic
1“(25.4 mm)
6.997-341.0 Suction filter Premi-
um
To be connected to the suction hose meter length.
The backflow preventer shortens the re-suction
time. (including hose clamps). Durable metal/plas-
tic construction. Suitable for 3/4“ (19 mm) or 1“
(25.4 mm) hoses.
6.997-343.0 Prefilter (flow up to
3,000 l/h)
Pump prefilter to protect the pump from coarse dirt
particles or sand. The filter insert can removed for
cleaning. With G1 (33.3 mm) threaded connection.
6.997-344.0 Prefilter (flow up to
6,000 l/h)
17EN

– 6
6.997-359.0 Pump connection
piece G1 (33.3 mm)
Suitable for 3/4“ (19 mm) or 1“ (25.4 mm) hoses.
With G1“ (33.3 mm) threaded connection. Including
backflow valve, flat seal and hose clamp. If used for
garden pumps, install the flat seal.
6.997-358.0 Connection kit Basic
G1 (33.3 mm)
To connect 1/2“ (12.7 mm) water hoses to pumps
with G1 (33.3 mm) threaded connections.
6.997-340.0 Connection kit Pre-
mium G1(33.3 mm)
To connect 3/4“ (25.4mm) water hoses to pumps
with G1 (33.3 mm) threaded connections. For in-
creased water flow.
6.997-356.0 Swimmer switch Switches the pump on and off automatically de-
pending on the water level in the water tank. With
10 m special connection cable.
6.997-355.0 Dry run fuse If no more water flows through the pump, the dry
run fuse will protect the pump from damage and au-
tomatically turn it off. With G1“ (33.3 mm) threaded
connection.
6.997-417.0 Pressure compen-
sating hose 3/4“
(19mm), 1m
Connecting hose for the pressure compensation in
the domestic water supply system. To connect the
pump to rigid pipe line systems. Furthermore, the
internal storage volume in the hose prevents fre-
quent switching on and off of the pump.
Troubleshooting
Danger
To avoid risks, all repairs and replacement of spare parts may only be carried out by au-
thorized customer service personnel.
First pull out the plug from the mains before carrying out any tasks on the machine.
Fault Cause Remedy
Pump runs but
does not trans-
port
Air in the pump Refer to Chapter "Preparation" Figure
E
Air does not come out on the
pressure side
Open tap on pressure side
Pump does not
run or suddenly
comes to a
standstill during
operations
Power supply interrupted Check fuses and electrical connec-
tions
Thermal protection switch in
the motor has switched off the
pump as it was overheated.
Pull out the mains plug, let the pump
cool down, clean the suction area,
prevent dry running
18 EN

– 7
Pump switches
itself off and
back on (BPP
4000/48 and
BPP 4500/50)
Thermal protection fuse has
switched the pump off to pro-
tect from overheating or turned
it back on after it has cooled
off.
In order to prevent a repetition, the
system should be checked for leaks
and sealed.
Motor starts up
immediately af-
ter switch off
Pressure is not retained in the
system
Check connections including sealings
and control the water outlet.
The smallest of leakages can affect
the operation adversely.
Air pressure in the storage
boiler is too low.
Fill storage boiler with 2.0 bar. Refer
to Chapter "Maintenance" Figure A
Backflow valve does not close
properly
Check backflow valve on suction side.
Membrane in pressure tank is
defective
Replace membrane
Pump trans-
ports is reduc-
ing or
transported
quantity is too
low
Suction filter or backflow valve
contaminated
Clean suction filter or backflow valve
The quantity transported by
the pump depends on the
transport height and the con-
nected periphery
Keep max. flow height, see technical
data. If necessary, select a different
hose diameter or hose length.
Pre-filter is dirty Remove the pre-filter and clean it un-
der flowing water.
Vibrating sound
while taking out
water
Membrane in pressure tank vi-
brates
Noise caused by operations and the
noise can be reduced by reducing the
pressure in the air filling of the storage
tank.
Fault Cause Remedy
Our Kärcher branch will be pleased to help you further in the case of questions or faults.
See address on the reverse.
19EN

– 8
Technical specifications
BPP
3000/42
BPP
4000/48
BPP
4500/50
Voltage V 230 - 240 230 - 240 230 - 240
Frequency Hz 50 50 50
Output Pnom W 700 900 1200
Max. flow rate l/h 3000 3700 4500
Max. Suction height m 8 8 8
Max. pump pressure MPa
(bar)
0,40
(4,0)
0,43
(4,3)
0,50
(5,0)
Working pressure MPa
(bar)
0,17-0,28
(1,7 - 2,8)
0,17-0,30
(1,7 - 3,0)
0,17-0,32
(1,7 - 3,2)
Max. air pressure in the storage tank MPa
(bar)
0,18-0,2
(1,8 - 2,0)
0,18-0,2
(1,8 - 2,0)
0,18-0,2
(1,8 - 2,0)
Max. permissible internal pressure in
the storage tank
MPa
(bar)
0,50
(5,0)
0,50
(5,0)
0,50
(5,0)
Weight kg 16 16 17
Subject to technical modifications!
Operating pressure and transported quantity depends on the suction height and
the connected periphery!
The possible feed volume is even larger:
- the lower the suction and flow heights
- the larger the diameter of the hoses used
- the shorter the hoses used are
- the lower the pressure loss caused by the connected accessories
20 EN
